Стояночная тормозная система: принцип и особенности работы

Виды тормозных систем

• Вспомогательная;
• Основная;
• Стояночная;
• Резервная или запасная.

В зависимости от вида тормозная система автомобиля имеет свои особенности при общности основной выполняемой функции.

Вспомогательная система

Стоит сразу отметить то, что такая тормозная система характерна для автомобилей с большой массой. Она не оказывает жёсткого воздействия на колёса, а лишь создаёт сопротивление движению. Иными словами, чтобы снизить скорость на спусках, нужно задействовать это устройство. На легковом автомобиле достаточно использовать торможение двигателем, которое реализуется посредством включения пониженной передачи при работе на холостых оборотах.

Но для грузовых авто нужно нечто посерьёзнее. На помощь приходят механизмы, существенно замедляющие движение. Среди них могут быть использованы те, которые полностью закрывают выход газов из двигателя. Происходит полная отсечка в топливном насосе высокого давления и мотор оказывается закрытым. Создаётся пневматическое сопротивление воздуха в цилиндрах. Это в значительной степени затрудняет вращение коленчатого вала и связанной с ним трансмиссии, а значит, колёс.

Кроме этой, есть и другие типы. К ним относятся электрические и гидравлические.

Для электрической системы характерно торможение за счёт электромагнитных сил, возникающих при протекании по обмоткам статора тока.

Гидравлическая тормозная система работает под действием масла, поступающего в камеру, где находится колесо с лопастями. При его вращении они создают сопротивление за счёт вязкости масла. Ускорительный процесс грузовых авто требует значительного замедления по той причине, что сила, действующая на него очень велика, т. к. масса большая.

Рабочая система

Рабочая тормозная система получила такое название по причине частого её использования. Практически всё время работы приходится на неё. Она есть у любого даже самого малого автомобиля. Рассмотрим устройство тормозной системы. Она состоит из следующих частей:

• Главный тормозной цилиндр;
• Рабочие цилиндры;
• Тормозные трубки и шланги;
• Колодки;
• Тормозные диски или барабаны;
• Регулятор давления;
• Педаль тормоза;
• Усилитель.

При нажатии педали тормоза в главном цилиндре перемещаются поршни, которые толкают жидкость по трубкам к рабочим цилиндрам. За счёт этого происходит перемещение колодок. Они прижимаются к поверхности трения. В роли последней выступает барабан или диск. Поэтому тормоза называют барабанными или дисковыми. Тормозная система современных легковых автомобилей снабжена усилителем. До этого приходилось нажимать на педаль тормоза со значительным усилием. Регулятор давления состоит из четырёх камер. Две из них соединяются с главным цилиндром, остальные две с рабочими цилиндрами задних колёс. Принцип его работы состоит в том, чтобы изменять тормозное усилие на них в зависимости от нагрузки.

Стояночная система

Эта система носит такое название по причине своей способности удерживать автомобиль неподвижным на протяжении длительного времени. Конечно, можно долго держать нажатой педаль тормоза, но это очень неудобно. Стояночный тормоз является очень удобным, особенно, когда приходится проводить время, останавливаясь на спуске. У легкового автомобиля она выполнена на основе рычага и тросов, отходящих к задним тормозным механизмам. Грузовые машины требуют более серьёзной конструкции. Например, есть стояночный тормоз, который приводится в действие за счёт мощных пружин, которые при работе двигателя удерживаются сжатым воздухом, а он нагнетается компрессором. Когда двигатель не работает, то специальный клапан выпускает воздух из камер, и пружины освобождаются. В движении этот клапан закрыт.

Запасная тормозная система

Когда рабочая система выходит из строя, то на помощь ей приходит запасная. Её неотъемлемой частью является ускорительной клапан, который сокращает время срабатывания системы и является ещё одним гарантом безопасности. Ускорительный клапан срабатывает при открытии тормозного крана, при этом впускной клапан открывается, а выпускной закрывается. Поступление и выход воздуха значительно ускоряется, поэтому клапан носит название ускорительный. Клапан ускорительный состоит из следующих элементов:

• Впускной клапан;
• Выпускной клапан;
• Камера управления;
• Поршень;
• Пружина;
• Корпус;
• Выводы.

Ускорительный процесс происходит за счёт быстрой подачи сжатого воздуха. Это обеспечивается благодаря более коротким и толстым трубкам. Ускорительный клапан может быть заменён полностью или отремонтирован.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Барабанные и дисковые тормоза

Барабанный тормозной механизм (рис. 4) состоит из:

• тормозного щита,
• тормозного цилиндра,
• двух тормозных колодок,
• стяжных пружин,
• тормозного барабана.

Схема работы барабанного тормозного механизма

1 – тормозной барабан; 2 – тормозной щит; 3 – рабочий тормозной цилиндр; 4 – поршни рабочего тормозного цилиндра; 5 – стяжная пружина; 6 – фрикционные накладки; 7 – тормозные колодки

Тормозной щит жестко крепится на балке заднего моста автомобиля, а на щите, в свою очередь, закреплен рабочий тормозной цилиндр. При нажатии на педаль тормоза поршни в цилиндре расходятся и начинают давить на верхние концы тормозных колодок. Колодки в форме полуколец прижимаются своими накладками к внутренней поверхности круглого тормозного барабана, который при движении автомобиля вращается вместе с закрепленным на нем колесом. Торможение колеса происходит за счет сил трения, возникающих между накладками колодок и барабаном. Когда же воздействие на педаль тормоза прекращается, стяжные пружины оттягивают колодки на исходные позиции.

Преимущества барабанных тормозов:

• низкая стоимость, простота производства;
• обладают эффектом механического самоусиления. Благодаря тому, что нижние части колодок связаны друг с другом, трение о барабан передней колодки усиливает прижатие к нему задней колодки. Этот эффект способствует многократному увеличению тормозного усилия, передаваемого водителем, и быстро повышает тормозящее действие при усилении давления на педаль.

Дисковый тормозной механизм (рис.5) состоит из:

• суппорта,
• одного или двух тормозных цилиндров,
• двух тормозных колодок,
• тормозного диска.

Схема работы дискового тормозного механизма

1 – наружный рабочий цилиндр (левого) тормоза; 2 – поршень; 3 – соединительная трубка; 4 – тормозной диск переднего (левого) колеса; 5 – тормозные колодки с фрикционными накладками; 6 – поршень; 7 – внутренний рабочий цилиндр переднего (левого) тормоза

Суппорт закреплен на поворотном кулаке переднего колеса автомобиля. В нем находятся два тормозных цилиндра и две тормозные колодки. Колодки с обеих сторон «обнимают» тормозной диск, который вращается вместе с закрепленным на нем колесом. При нажатии на педаль тормоза поршни начинают выходить из цилиндров и прижимают тормозные колодки к диску. После того, как водитель отпустит педаль, колодки и поршни возвращаются в исходное положение за счет легкого «биения» диска. Дисковые тормоза очень эффективны и просты в обслуживании. Даже новичку замена тормозных колодок в этих механизмах доставляет мало хлопот.

Преимущества дисковых тормозов:

• при повышении температуры характеристики дисковых тормозов довольно стабильны, тогда как у барабанных снижается эффективность
• температурная стойкость дисков выше, в частности, из-за того, что они лучше охлаждаются
• более высокая эффективность торможения позволяет уменьшить тормозной путь
• меньшие вес и размеры
• повышается чувствительность тормозов
• время срабатывания уменьшается
• изношенные колодки просто заменить, на барабанных приходится предпринимать усилия на подгонку колодок, чтобы одеть барабаны
• около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски

Тормозные механизмы

Автомобиль замедляется при помощи двух типов тормозных механизмов:

• Барабанный тормоз – подавляющее большинство машин (в основном это бюджетные модели и представители среднего класса) оснащаются такими механизмами на задней оси. Они обладают высокой надежностью и стабильностью работы. В таких тормозах из-за износа колодок между фрикционной поверхностью и стенками барабанов образуется увеличенный зазор. В устройство механизма входит регулятор, который компенсирует это расстояние, перемещая колодки максимально близко к стенкам барабана. Процесс самоподводки механизма в основном происходит во время резкого торможения. Охлаждаются тормоза за счет ребер на самом барабане и большого количества металлических частей;
• Дисковый тормоз – используется на передней оси, а в спортивных машинах и авто класса премиум и выше задействуются и на задней оси. Суппорт с двух сторон зажимает тормозной диск. Такая схема требует меньше усилий для замедления колеса, поэтому данная система более эффективна по сравнению с барабанным аналогом. Из-за этого механизмы испытывают гораздо большие температурные нагрузки. На современных дисках делаются специальные бороздки, которые улучшают отвод тепла. Такие модификации называются вентилируемыми.

Эти два типа механизмов входят в устройство основной тормозной системы авто. Она работает в обычном режиме – когда водитель хочет остановить машину. Однако в каждом автомобиле есть и вспомогательные системы. Каждая из них может работать в индивидуальном режиме. Вот их различия.

Вспомогательная (аварийная) система

Вся магистраль тормозной системы разделена на два контура. Часто производители к отдельному контуру подключают колеса по диагонали автомобиля. Расширительный бачок, установленный на главном тормозном цилиндре, внутри на определенном уровне (соответствует критически минимальному значению) имеет перегородку.

Пока тормоза в порядке, объем тормозной жидкости выше перегородки, поэтому усилия от вакуума поступают одновременно на два рукава, и они работают, как одна магистраль. Если шланг разорвется или сломается трубка, уровень ТЖ понизится.

В поврежденном контуре давление невозможно создать, пока не будет устранена течь. Однако благодаря перегородке в бачке жидкость не вытекает вся, и второй контур продолжает работать. Конечно, в таком режиме тормоза будут работать в два раза хуже, но автомобиль не будет полностью их лишен. Этого достаточно, чтобы безопасно добраться до сервиса.

Стояночная система

Эта система в народе называется просто ручник. Ее используют, как противооткатный механизм. В устройство системы входит тяга (рычаг, расположенный в салоне возле рычага коробки передач) и трос, разветвленный на два колеса.

В классическом исполнении ручной тормоз активирует основные тормозные колодки задних колес. Однако бывают модификации, имеющие свои колодки. Эта система вообще не зависит от состояния ТЖ в магистрали или неисправности системы (неисправность вакуума или другого элемента основных тормозов).

Виды устройств

Как уже было сказано, типично машина может иметь одну и более тормозную систему одновременно. Сделано это для обеспечения максимальной безопасности во время движения. То есть, таковые системы имеют такие именования:

• Рабочая.
• Запасная.
• Вспомогательная.
• Стояночная.

Все их вместе может иметь автопоезд. Как правило, чтобы управлять таким автомобилем, нужно иметь определенные навыки, но и оснащенность машины здесь также очень важна. Рабочая наиболее часто используется. Это тот механизм, который начинает работать с нажатия ногой на педаль тормоза. Запасная нужна для экстренной и плавной остановки автомобиля в случае выхода из исправного состояния рабочей системы. Вспомогательная используется для торможения двигателем и сохранения значения скорости в одном диапазоне на длинных горных дорогах, где очень много спусков. Последняя, и та, что нам сегодня интересна, стояночная тормозная система нужна сохранения транспортного средства в состоянии покоя при его стоянке или для того, чтобы тронуться на подъеме без отката назад. В легковых машинах она же выступает и в роли запасной, так как вовремя дернутый ручник вполне может остановить до аварии.

Зачем нужен ручник

Для новичков ручник играет большую роль при подъеме, так как при помощи ручного тормоза можно блокировать колеса и не съехать назад, если сразу подняться в гору не удалось. Опытный водитель при подъеме в гору может обойтись и без ручника. Для кратковременной остановки машины или при парковке на относительно ровной поверхности большая часть водителей предпочитает ставить машину на скорость. Но на крутых спусках и при подъеме в гору лучше так не рисковать.

В случае неисправного ручного тормоза машина может откатиться назад, съехать с дороги и задеть другие автомобили. Поэтому использование ручного тормоза в определенных ситуациях не только желательно, но и обязательно для собственной же безопасности. Если при езде по скользкому полотну машину начинает заносить, можно воспользоваться ручным тормозом. Это поможет сбавить скорость и уйти от удара или съезда в кювет. Однако использовать ручной тормоз при заносе необходимо аккуратно, так как разогнавшийся автомобиль при резком торможении может унести с дороги.

Вне зависимости от причины отказа в таком случае необходимо использовать ручной тормоз, на осознание причины поломки основной тормозной системы может уйти слишком много времени. Чтобы облегчить или избежать столкновения на оживленной трассе, следует плавно спустить ручник. Экстренное торможение на высокой скорости может привести к тому, что машина может уйти в занос.

История производства и применения

Знакомую колодочную конструкцию барабанного тормоза изобрел известный французский промышленник, совладелец компании Renault, Луи Рено в начале 20 века. До этого момента в тормозных барабанах использовалась лента, которая останавливала транспортное средство, наматываясь на барабан. Конструкция была признана неудачной из-за постоянного загрязнения барабана и быстрого истирания ленты. Луи Рено поместил внутрь барабана колодки и оснастил устройство механическим приводом.

В 30-х гг. появились ТЦ небольшого размера, но среди производителей распространения не получили. В 50-е гг. «барабаны» снабдили системой саморегулировки, что значительно облегчило и упростило обслуживание транспорта и исключило необходимость проводить регулярные осмотры и настройку колодок.

Некоторые из них заменили барабанные системы на дисковые полностью на передних и задних колесах своих машин, однако многие продолжают использовать барабанные механизмы для установки на заднюю ось автомобилей и по сей день.

На какие автомобили устанавливают барабанные тормоза

Современные автомобильные производители устанавливают «барабаны» на модели, которым такая тормозная система подходит технически. Это маловесные, недорогие авто, не рассчитанные на быструю езду и сложные дорожные условия. К ним относятся мини-легковушки А-класса (Матис, КIA и т.д.), бюджетные модели класса В (ВАЗ, Skoda, Nexia), некоторые джипы (УАЗ, Нива, Nissan Terrano).

Сколько в автомобиле тормозных систем

Три. И все они обеспечивают функции изменения скорости движения автомобиля, остановку и удержания на месте, используя силу трения и реакции опоры между колесом и материалом дорожного покрытия. Итак, разновидности тормозных систем:

Рабочая — обеспечивает управляемое снижение скорости движения автомобиля, при необходимости вплоть до остановки. Состоит из привода для передачи усилия и тормозного механизма. Он бывает, как правило, фрикционного типа, устанавливается в колесе и делится на два типа, барабанный и дисковый. Система привода и передачи усилия так же разделяется на несколько видов:

• Механический привод
• Гидравлический
• Электрический
• Пневматический

Первые три вида приводов будут детально рассмотрены в дальнейшем материале статьи.

Как это работаетПринцип работы стояночного тормоза легче всего пояснить на примере системы с механическим приводом.Механический ручной тормоз представляет собой систему из управляющего рычага, посредством тяг и системы тросов связанного с фрикционными механизмами колес.

Рычаг ручного тормоза, оснащенный храповым колесом для фиксации в рабочем положении, передает усилие на систему из одного, двух или трех тросов, соединенных с тормозным механизмом задних колес транспортного средства. Наибольшей популярностью пользуется схема с использованием трех тросов, одного центрального и двух боковых. Для обеспечения равного усилия на тормозных механизмах правого и левого колеса, центральный трос соединен с боковыми через специальную деталь сложной формы, так называемый уравнитель.

Элементы стояночного тормоза соединены с тросами посредством регулируемых наконечников. Такая схема позволяет производить подстройку системы без трудоемкой замены основных элементов привода.

Рычаги фрикционных механизмов, связанные с тросами, разводят тормозные колодки, прижимая их к поверхности барабана. Разблокировать стояночный тормоз, или снять автомобиль с ручника, можно опустив рычаг механического привода. Возвратное устройство вернет колодки в первоначальное положение и освободит тормозной барабан.

Просмотр небольшого видеоролика позволит яснее понять принцип работы стояночного тормоза.

Историческая справка. Барабанные тормоза были изобретены французским инженером Луи Рено в 1902 году. До 1930-х годов использовалась схема, в которой колодки разводились при помощи системы рычагов, позднее стали использовать небольшие по размеру тормозные цилиндры. Устройство барабанного тормоза подразумевает быстрый износ колодок, и до изобретения в 1950-х годах саморегулирующегося механизма, система требовала постоянной подстройки. С 1970-ого года на передние колеса легковых автомобилей устанавливают дисковые тормоза. На задние – как правило, барабанные, поскольку стояночный тормоз наиболее эффективно работает именно с этим видом фрикционных механизмов.

Основная тормозная система

На современных легковых автомобилях устанавливают основные ТС, состоящие из тормозного гидропривода и тормозных механизмов. Когда водитель нажимает ногой на педаль тормоза, та сила, с которой он давит на педаль, передается на устройство, которое называется главный тормозной цилиндр. Главный тормозной цилиндр имеет поршень, который, двигаясь, увеличивает давление в системе гидравлических тормозных трубок, ведущих к каждому колесу автомобиля. На каждом колесе тормозная жидкость под давлением оказывает воздействие на поршень колесного тормозного механизма, который выдвигает тормозные колодки, а те, в свою очередь, прижимаются к тормозному барабану или тормозному диску. Трение замедляет вращение колес и движение автомобиля.

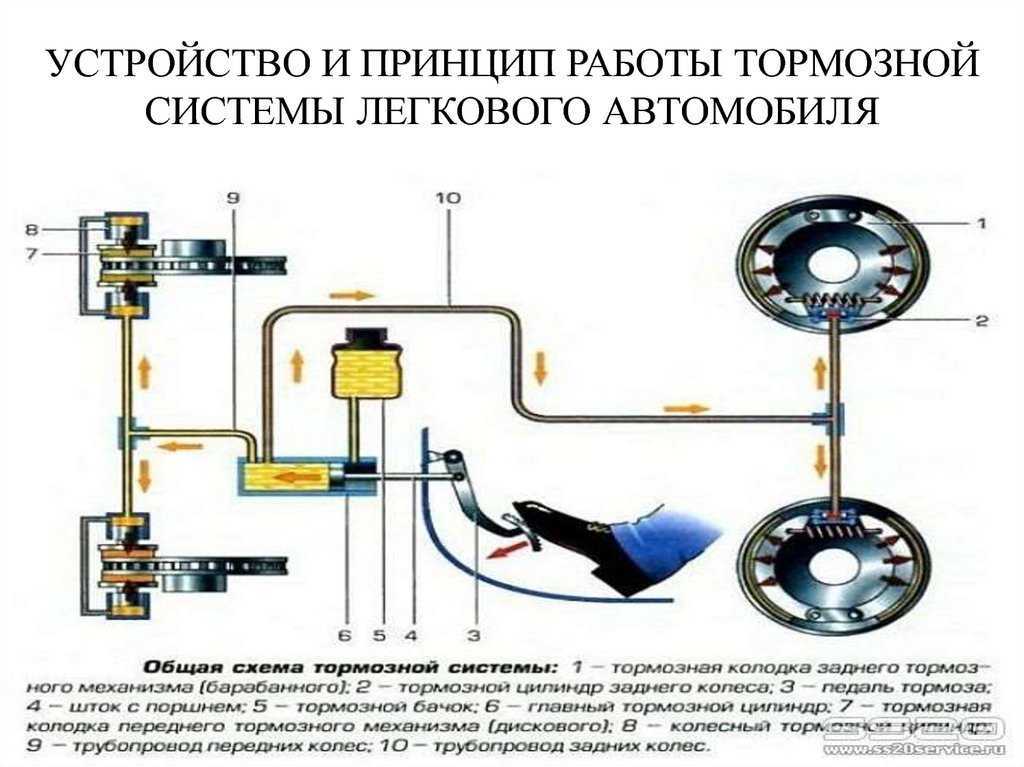

Схема гидропривода тормозов

1 – тормозные цилиндры передних колес; 2 – трубопровод передних тормозов; 3 – трубопровод задних тормозов; 4 – тормозные цилиндры задних колес; 5 – бачок главного тормозного цилиндра; 6 – главный тормозной цилиндр; 7 – поршень главного тормозного цилиндра; 8 – шток; 9 – педаль тормоза

В гидропривод основной ТС входят:

• главный тормозной цилиндр с вакуумным усилителем или без него;
• регулятор давления в задних тормозных механизмах;
• рабочий контур (трубопровод диаметром 4-8 мм).

Рабочий контур соединяет между собой устройства гидропривода и тормозные механизмы. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом тормозной жидкости может крепиться на ГТЦ или вне его. Вместе с ГТЦ на большинстве автомобилей устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Вакуумный усилитель (рис. 2) конструктивно связан с главным тормозным цилиндром. Основным элементом усилителя является камера, разделенная резиновой перегородкой (диафрагмой) на два объема. Один объем связан с впускным трубопроводом двигателя, где создается разряжение, а другой с атмосферой. Из-за перепада давлений, благодаря большой площади диафрагмы, «помогающее» усилие при работе с педалью тормоза может достигать 30 – 40 кг и больше. Это значительно облегчает работу водителя при торможениях и позволяет сохранить его работоспособность длительное время.

Схема вакуумного усилителя

1 – главный тормозной цилиндр; 2 – корпус вакуумного усилителя; 3 – диафрагма; 4 – пружина; 5 – педаль тормоза

Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения (точка приложения которой ниже центра тяжести автомобиля) создают продольный опрокидывающий момент. Мягкая передняя подвеска, реагируя на него, “проседает”, а задние колеса “разгружаются”. Поэтому даже при неэкстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля (его продольного наклона) давление в приводе задних тормозов (по сравнению с передними) ограничивается. В результате чего блокировки задних колес не происходит или (в зависимости от замедления и загруженности автомобиля) она возникает значительно позже.

Назначение стояночного тормоза

Во время движения в управлении автомобилем участвует основная тормозная система — с помощью педали тормоза водитель может снизить скорость или вовсе остановить машину тогда, когда это необходимо. Однако во время длительных стоянок обычные тормоза использовать или сложно, или вовсе невозможно (ведь водителя нет, и некому давить на педаль). Вот здесь на помощь и приходит специальный стояночный тормоз.

Можно выделить несколько основных функций стояночного тормоза:

— Удерживание автомобиля во время длительных стоянок; — Удерживание автомобиля на дороге с уклоном во время коротких и длинных стоянок; — Начало движения при остановке на дороге с подъемом (въезд в горку с «ручника»); — Совершение маневров (резких поворотов) на заднеприводных автомобилях (обычно используется на спортивных машинах); — Осуществление торможения при выходе из строя основной тормозной системы (с помощью «ручника» при движении на небольшой скорости можно подтормаживать и пригнать машину к месту ремонта).

На сегодняшний день стояночным тормозом оснащаются все автомобили независимо от массы и категории, и исправность данной тормозной системы является одним из обязательных условий получения диагностической карты при прохождении технического осмотра.

Наиболее наглядно и доступно можно показать механизм работы ручника на примере тормозного механизма с механическим приводом. Хотя на сегодняшний день существуют более сложные и технологичные их виды.

Основные элементы тормоза с тросами соединяются при помощи регулируемых наконечников. Их применение значительно упрощает обслуживание, и позволят при необходимости регулировать узлы без замены основных составляющих. Без труда осуществляется подтяжка ручного тормоза.

Тросы соединяются с рычагами фрикционных механизмов. При передаче усилия на рычаги, они разводят тормозные колодки и прижимают их к барабанам тормозной системы. Для того чтобы разблокировать колеса, достаточно опустить рычаг ручного тормоза, и система придет в исходное, нерабочее положение.

• Данные транспортного средства . В частности, марка и модель, а также год выпуска;
• Код оригинальной комплектующей . Если у покупателя сохранены коды аналогов, оригиналы найти будет несложно;
• VIN-код . Параметр, который владелец транспорта точно знает.

Устройство барабанных тормозов

Барабанный тормоз устройство имеет следующее:

1. Подвижную часть устройства – барабан.
2. Неподвижную часть, куда можно включить всю «начинку» барабана, а именно: защитный диск, две колодки, тормозной цилиндр, возвратные пружины, распорную планку, механизмы подвода и самоподвода.

Подвижной частью устройство крепится на ступице колеса. Барабан устроен в виде чугунной чаши с отшлифованной внутренней поверхностью. Щит, или диск, также устанавливается на ступицу либо балку неподвижно внутрь чаши.

Колодки – два полукруглых элемента, рабочая поверхность которых оснащена упругими накладками из фрикционного материала – располагаются симметрично относительно вертикальной оси щита на расстоянии от поверхности барабана, образуя канавки.

Тормозной цилиндр – деталь в виде буквы «Т» с двумя поршнями, манжетами и выпускным клапаном. Манжеты (уплотнители) обеспечивают плавность работы поршней и не дают жидкому компоненту гидропривода выливаться. Корпус цилиндра оснащен клапаном, с помощью которого удаляют воздух, попавший в систему гидравлики. В изделии может быть один или два цилиндра.

Распорка используется в схемах с единственным ТЦ. Расположена между колодками и относится сразу к двум механизмам – самоподвода и ручного тормоза.

Если «барабаны» установлены на задних колесах автомобиля, то они дополнительно оснащаются деталями стояночного тормоза (тросом, разжимным рычагом).

Основные неисправности тормозной системы

В таблице ниже приведены наиболее распространенные неисправности тормозной системы автомобиля и способы их устранения.

СимптомыВероятная причинаВарианты устраненияСлышен свист или шум при торможенииИзнос тормозных колодок, их низкое качество или брак; деформация тормозного диска или попадание на него постороннего предметаЗамена или очистка колодок и дисковУвеличенный ход педалиУтечка рабочей жидкости из колесных цилиндров; попадание воздуха в тормозную систему; износ или повреждение резиновых шлангов и прокладок в ГТЦЗамена неисправных деталей; прокачка тормозной системыУвеличенное усилие на педаль при торможенииОтказ вакуумного усилителя; повреждение шланговЗамена усилителя или шлангаЗаторможенность всех колесЗаклинивание поршня в ГТЦ; отсутствие свободного хода педалиЗамена ГТЦ; выставление правильного свободного хода

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика —  высокопрочная сталь.

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.

Принцип работы ручного механического тормоза с барабанными тормозами:

1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%.
2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.

2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

• Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
• Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
• На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборке колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза.

После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.

Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находиться с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

• правое заднее колесо;
• левое переднее колесо;
• левое заднее колесо;
• правое переднее колесо.

В любом случае заканчивать прокачку следует передним правым колесом.

В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.
