Замена опоры и опорного подшипника на лада ларгус

Неисправности переднего и заднего узла

Лада Ларгус считается одним из самых популярных отечественных автомобилей. Первое из его главных преимуществ – это «неубиваемая» подвеска. Но несмотря на высокую надёжность и долговечность, система рано или поздно будет нуждаться в обслуживании и ремонте. Благодаря этому удастся продлить ресурс подвески и не допустить выход из строя других элементов. Избежать неприятных последствий и дорогостоящего ремонта можно, правильно и вовремя выявив неисправности.

Признаки неполадок с подрамником на Ларгусе

В случае с этим элементом надо понимать, что он служит основой передней подвески. И выявлять его неисправности своевременно – значит избежать более серьезных проблем, вплоть до замены вышедшего из строя узла. На подрамник крепятся не только рычаги подвески, но и подушки выхлопной системы, а также задняя часть силовой установки.

Износ или повреждение подрамника подвески легко определить самостоятельно по некоторым характерным признакам. Например, главный показатель – это люфт в местах креплений навесных деталей. Кроме того, о неисправности будет говорить стук спереди (стук вообще является характерным признаком неполадок в подвеске).

Признаки неисправностей амортизационных стоек

Эти детали предназначены для выравнивания автомобиля при движении. А также для обеспечения плавности хода подвески при наезде на различные препятствия и неровности. Амортизаторы и пружины не позволяют кузову раскачиваться сильно, а также обеспечивают клиренс автомобиля.

Неисправности амортизаторов и пружин легко распознать по следующим симптомам:

• подтёки масла;
• сильное раскачивание кузова при наезде на препятствия;
• вибрация, скрипы и стук при движении;
• управляемость снижается;
• сильные толчки и удары (пробой подвески) при попадании даже в небольшие ямы.

Установка колёс большего радиуса

На Ларгус устанавливаются штатно диски 15R. Многие автомобилисты выбирают вместо предложенного заводом вариант на 16 или 17 радиус. Дополнительно это делает экстерьер автомобиля более привлекательным. Однако есть в таком варианте и существенный недостаток, а именно неустойчивое положение автомобиля при движении, а также сбои в работе системы АБС и некоторых смежных датчиков.

Монтаж проставок

Самый бюджетный вариант (и популярный) – это установка специальных проставок, которые продаются в любом магазине автозапчастей. Единственное, что потребуется от автовладельца, это снятие стоек подвески. Сами детали унифицированные и подходят для многих автомобилей ВАЗ. Проставки устанавливаются между стойкой и чашами кузова (как вариант – между балкой и стойкой).

Амортизатор задней подвески – снятие и установка

Амортизатор задний: 1 – гайка крепления штока амортизатора; 2 – шайба; 3 – верхняя подушка штока; 4 – распорная втулка; 5 – нижняя подушка штока; 6 – буфер хода сжатия; 7 – чехол; 8 – защитный колпак; 9 – амортизатор

Примечание При выборе запчастей имейте ввиду, что амортизаторы устанавливаемые на модификации Cross отличаются по размеру от устанавливаемых на Универсал.

Снятие

Внимание. Замену амортизаторов задней подвески производить комплектом для обеих сторон

Замена амортизатора с одной стороны не допускается.

Внимание. Для предотвращения повреждения резинометаллических шарниров рычагов задней подвески не допускается вывешивание рычагов задней подвески с затянутыми шарнирами на величину превышающую положение рычагов при полностью разгруженных пружинах задней подвески

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Для автомобилей R90, 5-мест – отвести в сторону облицовку арок задних колес.

Для автомобилей R90, 7-мест – трансформировать задний ряд сидений в положение для перевозки багажа и снять:

– задние боковые подлокотники;

– детали крепления и кронштейны подлокотников;

– отвести в сторону облицовку арок задних колес.

Для всех автомобилей

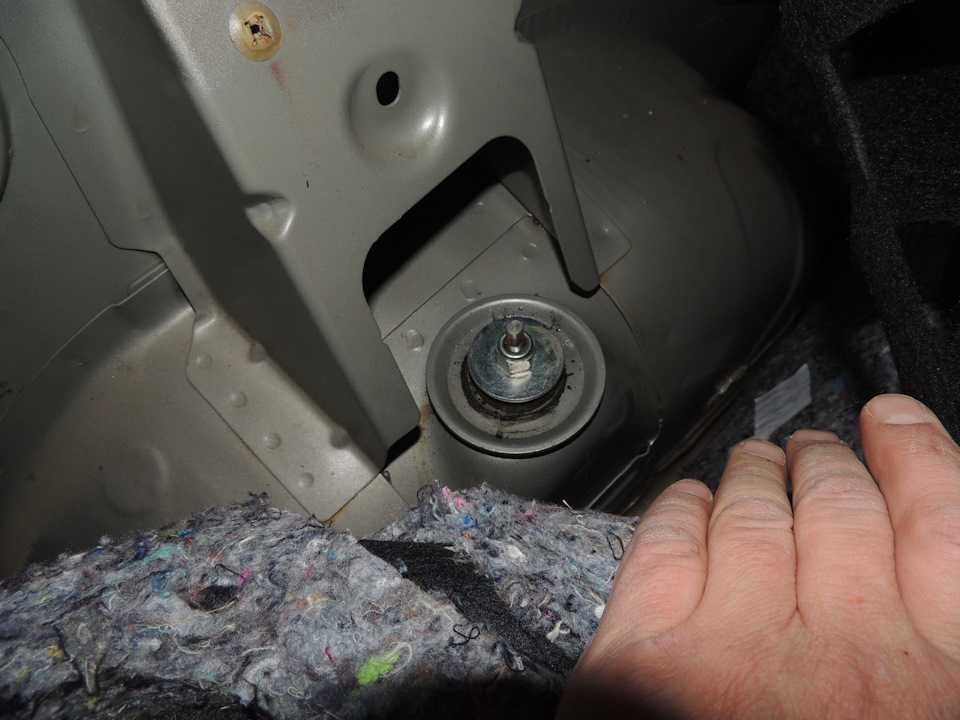

Снять заглушки 1, рисунок 2-1, мест крепления амортизаторов к аркам задних колес.

Снять задние колеса

Поднять автомобиль, установить под рычаг задней подвески подставку и опустить автомобиль до начала сжатия пружины (подставка типа Pallbockar К 5160 ф. “Kamasa Tools”).

1 – заглушка; 2 – шток амортизатора; 3 – гайка крепления штока амортизатора; 4 – шайба; 5 – верхняя подушка шарнира амортизатора

Застопорить шток 2 и отвернуть гайку 3 крепления амортизатора к кузову (ключ гаечный 6, 16).

Снять шайбу 4, верхнюю подушку 5 шарнира амортизатора и втулку шарнира амортизатора.

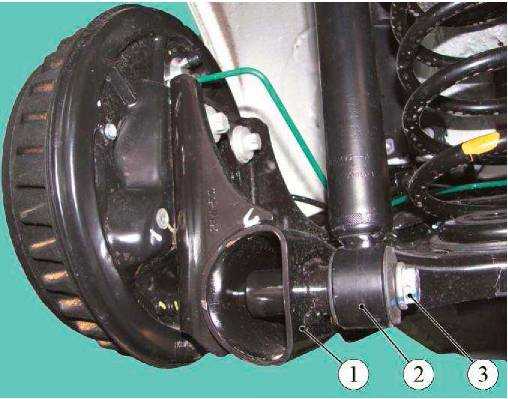

1 – рычаг задней подвески; 2 – амортизатор задней подвески; 3 – болт крепления амортизатора

Отвернуть болт 3, рисунок 2-2, крепления амортизатора к рычагу 1 задней подвески и снять амортизатор 2 (головка сменная 21, вороток).

Снять со штока амортизатора нижнюю подушку шарнира амортизатора и шайбу.

Внимание. Повторное использование гайки крепления штока амортизатора к арке заднего колеса не допускается

Гайка подлежит обязательной замене.

Внимание. Повторное использование болта крепления амортизатора к рычагу задней подвески не допускается

Болт подлежит обязательной замене.

Установить на шток амортизатора шайбу, нижнюю подушку и втулку шарнира амортизатора.

Поместить амортизатор в арку заднего колеса, подсоединить амортизатор к рычагу задней подвески и завернуть, не затягивая, новый болт крепления (головка сменная 21, вороток).

Ввести шток амортизатора в посадочное отверстие арки колеса, установить на шток верхнюю подушку шарнира амортизатора, шайбу и навернуть новую гайку крепления. Момент затяжки гайки 14 Н.м (1,4 кгс.м) (ключ гаечный 6, 16, вставка сменная 16 типа 58 22 10 16 ф. “Stahlwille”, ключ моментный типа 50 18 00 04 ).

Неисправности переднего и заднего узла

Лада Ларгус считается одним из самых популярных отечественных автомобилей. Первое из его главных преимуществ – это «неубиваемая» подвеска. Но несмотря на высокую надёжность и долговечность, система рано или поздно будет нуждаться в обслуживании и ремонте. Благодаря этому удастся продлить ресурс подвески и не допустить выход из строя других элементов. Избежать неприятных последствий и дорогостоящего ремонта можно, правильно и вовремя выявив неисправности.

Признаки неполадок с подрамником на Ларгусе

В случае с этим элементом надо понимать, что он служит основой передней подвески. И выявлять его неисправности своевременно – значит избежать более серьезных проблем, вплоть до замены вышедшего из строя узла. На подрамник крепятся не только рычаги подвески, но и подушки выхлопной системы, а также задняя часть силовой установки.

Износ или повреждение подрамника подвески легко определить самостоятельно по некоторым характерным признакам. Например, главный показатель – это люфт в местах креплений навесных деталей. Кроме того, о неисправности будет говорить стук спереди (стук вообще является характерным признаком неполадок в подвеске).

Признаки неисправностей амортизационных стоек

Эти детали предназначены для выравнивания автомобиля при движении. А также для обеспечения плавности хода подвески при наезде на различные препятствия и неровности. Амортизаторы и пружины не позволяют кузову раскачиваться сильно, а также обеспечивают клиренс автомобиля.

Неисправности амортизаторов и пружин легко распознать по следующим симптомам:

• подтёки масла;
• сильное раскачивание кузова при наезде на препятствия;
• вибрация, скрипы и стук при движении;
• управляемость снижается;
• сильные толчки и удары (пробой подвески) при попадании даже в небольшие ямы.

Обзор автомобиля Ларгус Кросс на видео

Заменяйте пружины (левую и правую) парами. Пружины, как правило, продаются комплектом. Замена одной из пружины без другой, нарушит баланс восприятия нагрузки, в итоге машина может покоситься на один бок. Управляемость при этом также ухудшиться. Работу удобнее выполнять на подъемнике. Заменяйте пружину при механическом повреждении или значительной осадке. Признаки осадки пружин Лада Ларгус схожи с признаками для других автомобилей, а именно: — ухудшение плавности хода, при проезде через неровности, частые «пробои» подвески; — видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, возникшие в процессе эксплуатации; — сильно выраженные следы соударения витков пружины.

Особенности эксплуатации

Важнейшим нюансом эксплуатации считается то, что их характеристики практически нереально проверить после монтажа на транспортное средство. Это связно с тем, что очень часто детали просто ломаются в месте стыка суставного соединения, то есть там, где они соприкасаются с рычагом. К тому же если шаровая не подходит на Ларгус, то однозначного доверия мастера она, естественно, не добьётся — её попросту невозможно проверить.

Причины поломки

Если этот уровень износа слишком сильный и вся нагрузка в Ларгусе на две шаровые распределяется неравномерно, то это приводит к выдёргиванию пальцев из корпусов. Следствие этого — невозможность опорой сдерживать колеса и, соответственно, падение автомобиля на асфальт.

Кроме того, естественный износ деталей может быть «догружен» устаревшими материалами. Вследствие увеличения динамической нагрузки и немалой скорости передвижения они просто не в состоянии выполнять свои функции.

Артикул и стоимость аналогов родных шаровых опор

Однозначного мнения среди автовладельцев по поводу того, какие лучше приобрести опоры нет. Часть водителей советует приобретать оригинальные шаровые. В таком случае есть 100% уверенность, что они оптимально встанут на посадочное место. Однако, другие владельцы Ларгус считают, что качество оригиналов не соответствует стоимости. За сопоставимую цену можно купить аналог, который прослужит намного дольше. Наилучшие варианты альтернатив для родных шаровых опор представлены в таблицах ниже.

Таблица — Хорошие аналоги шаровой 401604793R.

250-300
Rider	RD993529469	255-300
Teknorot	R585	275-325
Profit	23010322	330-400
Lemforder	3780901	780-900

Таблица — Рекомендуемые альтернативы опоры 40160-2523R.

Бренд	Номер по каталогу	Ориентировочная цена, рубль
Renault	40160-2523R	500-650
TRT	RS8018	330-350
At program	AT 2523-200BJ	340-350
Quartz	QZ1602523	400-420
LYNXauto	C1341LR	580-600

Пружина задней подвески — снятие и установка

Пружины подвесок подразделяются на классы (по жесткости) и имеют соответствующую маркировку. (Например пружины устанавливаемые на модификацию Фургон имеют усиленную конструкцию по сравнению с обычными пассажирскими) При замене пружины подвески, рекомендуется устанавливать новые ружины того-же класса, что и установленные на заводе. Противоположные пружины — левая и правая — должны быть одного класса. Номера оригинальных пружин указаны здесь. При выборе запчастей имейте ввиду, что пружины устанавливаемые на модификации Cross отличаются от устанавливаемых на Универсал.

1, 3 – верхняя и нижняя прокладка; 2 – пружина задней подвески;

ВАРИАНТ СНЯТИЯ №1 (при наличии спецоборудования)

Внимание. Для предотвращения повреждения резинометаллических шарниров рычагов задней подвески не допускается вывешивание рычагов задней подвески с затянутыми шарнирами на величину превышающую положение рычагов при полностью разгруженных пружинах задней подвески

Внимание. При снятии отметить цвет маркировки пружин, чтобы не перепутать их при установке

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Извлечь из держателей на рычагах задней подвески жгуты проводов датчиков скорости вращения задних колёс.

При наличии спецоборудования: Поднять автомобиль, установить под рычаг задней подвески трансмиссионную стойку и опустить автомобиль до начала сжатия пружины (стойка трансмиссионная типа ОМА 604).

Отметить положение пружины на опорной чашке рычага задней подвески.

Отвернуть болт крепления амортизатора к рычагу задней подвески (головка «на 21»).

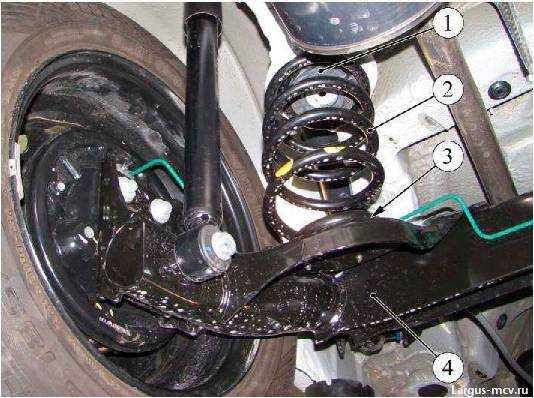

1 — прокладка пружины верхняя; 2 — пружина задней подвески; 3 — прокладка пружины нижняя; 4 — рычаги задней подвески

Поднять автомобиль до отхода рычага задней подвески от трансмиссионной стойки и снять пружину 2, рисунок 3-1, вместе с нижней прокладкой 3.

Внимание. Если верхняя прокладка 1 пружины отсоединилась ее необходимо заменить

Внимание. Повторное использование болта крепления амортизатора к рычагу задней подвески не допускается

Болт подлежит обязательной замене.

Установить нижнюю прокладку пружины на опорную поверхность рычага задней подвески.

Установить пружину вместе с верхней прокладкой на автомобиль в положение, отмеченное при снятии. Установку начинать с верхней части пружины.

Опустить автомобиль до начала сжатия пружины, подсоединить амортизатор к рычагу задней подвески и завернуть, не затягивая, новый болт крепления.

Повторить операции по снятию — установке для второй пружины.

Установить в держатели на рычагах задней подвески жгуты проводов датчиков скорости вращения задних колёс.

Внимание. Окончательную затяжку болтов крепления амортизаторов к рычагам задней подвески производить на автомобиле, стоящем на колесах

Окончательно затянуть болты крепления амортизаторов к рычагам задней подвески.

Момент затяжки болтов 105 Н.м (10,5 кгс.м) .

ВАРИАНТ СНЯТИЯ №2 (без спецоборудования)

Работу удобнее проводить на смотровой канаве.

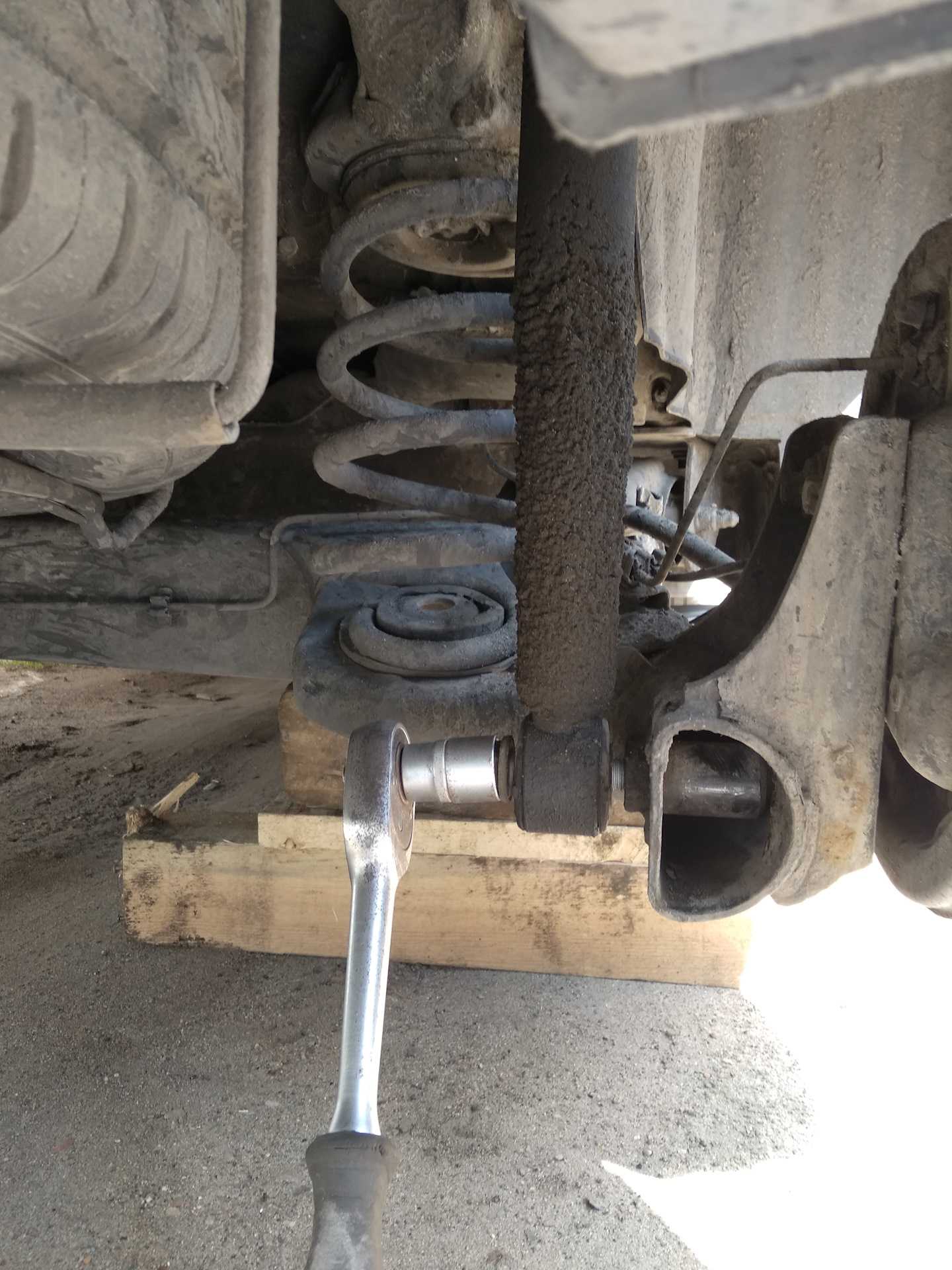

Отворачиваем болт нижнего крепления амортизатора к рычагу балки задней подвески (см. тут)

Вывешиваем заднюю часть автомобиля (с обоих сторон) и фиксируем её на надёжных (заводских) подставках.

Монтажной лопаткой отжимаем продольный рычаг задней подвески вниз.

Тянем обеими руками за витки пружины, надавливая на рычаг балки вниз.

Снимаем нижнюю и верхнюю прокладки пружины. В некоторых случаях верхняя прокладка пружины прилипает к кузову.

Убеждаемся в отсутствии деформаций и разрывов на прокладках. Поврежденные заменяем новыми.

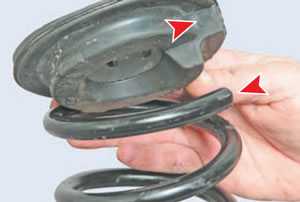

Перед установкой пружины устанавливаем на неё верхнюю прокладку так.

. чтобы конец верхнего витка пружины уперся в уступ прокладки.

Затем, чтобы верхняя прокладка не сдвинулась при монтаже пружины, прикрепляем её к пружине скотчем или изоляционной лентой.

Устанавливаем нижнюю прокладку пружины на кронштейн рычага так, чтобы три резиновых штифта прокладки вошли в отверстия кронштейна рычага.

При установке пружины следим за тем, чтобы конец ее нижнего витка уперся в уступ прокладки (показано на снятой прокладке).

Отведя рычаг балки вниз, надеваем верхний конец пружины с прокладкой на выступ кронштейна кузова. Дальнейшую установку снятых элементов подвески проводим в обратной последовательности.

Видео

замена стоек на ларгус видео Видео

…

3 лет назад

Видео обзор по самостоятельной замене передних амортизаторных стоек, опорных подшипников, опор и пружин…

…

5 лет назад

Подробная видео-инструкция замены передних амортизаторов и пружин на рено логан Сандеро Лада Ларгус, Нисс…

…

3 лет назад

Стойки используемые в ролике: SS20-комфорт — https://autosystem.ru/produkciya/amortizatory/lada-largus/ Работы выполнены в сервисе SS20…

…

2 лет назад

Устройство для сканирования двигателя: https://ali.ski/Hko0Tf.

…

2 лет назад

На видео показан процесс замены передних стоек, отбойников и верхних опор стоек на автомобиле Dacia Logan. Ремон…

…

5 лет назад

Подробная замена стоек переднего стабилизатора поперечной устойчивости на рено логане. Не просто сайт…

…

5 лет назад

Подробная инструкция по замене задних амортизаторов на рено логане. Кайфовые знания о Рено https://remontiruemrenault.ru/…

…

2 лет назад

Сравнение передних стоек Largus: https://www.youtube.com/watch?v=M6k6M3Ioycs Обзор на передние стойки Largus Cross:

…

3 лет назад

Более детальный обзор на стойки Largus Cross:

…

3 лет назад

Отличный магазин запчастей на ВСЕ иномарки https://www.autodoc.ru/ у нас ближайший г. Самара, проспект Кирова, д. 261…

…

3 лет назад

Снятие правой стойки, установка отбойника и пыльника от 2108, смазка опорного подшипника, и установка стойки…

…

2 лет назад

Всем кто хочет поддержать канал: 4276 0218 8043 4373.

…

4 лет назад

Видеоинструкция о том, как правильно производить замену передних амортизаторов KYB на автомобилях: Dacia /…

…

2 меc назад

Провернулся внутренний шестигранник на штоке стойки переднего амортизатора.

…

2 лет назад

Замена стоек стабилизатора на автомобилях РЕНО -B0 (Логан, Сандеро, Дастер, Лада Ларгус) — Рено клио2 Мой Клио…

…

3 лет назад

Купить стойки: https://electro-stavr.ru/?about=1&id_tovar=14472.

…

3 лет назад

Доставка в любой регион Российской Федерации. Для заказа пишите в группе: https://vk.com/kyb_kazan т..

…

5 меc назад

Подписаться на наш канал можно тут: https://goo.gl/1rpzDA Запчасти для Renault Logan и Lada Largus —————————— Стойка стаби…

…

1 лет назад

Меняю в гараже передние амортизаторы. Подробная видео-инструкция замены передних амортизаторов и пружин…

4k-video.ru

Замена сайлентблоков задней балки автомобиля Lada

Любой автомобиль состоит из множества деталей, которые выполняют ту или иную функцию, и если крупные комплектующие легко проконтролировать, то мелкие запчасти, как правило, часто остаются без особого внимания, что приводит к печальным последствиям. Так замена сайлентблоков задней балки может понадобиться в самый неподходящий момент, и чтобы поломка не застала вас в врасплох, давайте разберемся, как определить неисправности.

Признаки износа сайлентблоков и причины поломок

Заводские сайлентблоки задней подвески могут прослужить достаточно долго, если водитель предпочитает аккуратный стиль езды. Как правило при таких условиях новых сайлентблоков хватает на 90 – 100 тыс. км пробега. Но, если автовладельцу больше присущ агрессивный стиль вождения в сочетании с низким качеством современного дорожного покрытия, рассчитывать стоит на более короткое время эксплуатации.

• Первыми признаками неисправности может быть неравномерное стирание резины и неустойчивость транспортного средства во время поворота.
• Появление скрипов или посторонних шумов в задней части кузова.
• Удары во время езды по некачественному дорожному покрытию.

Эти признаки могут свидетельствовать также и о других поломках, но проверить все же стоит, возможно скоро вам понадобится замена задних сайлентблоков.

Поменять сайлентблоки задней части иногда нужно не только после длительной эксплуатации, так как на их работу могут негативно влиять самые разные факторы. Например, если на сайлентблок попадало большое количество масла, оно постепенно разъедало его и в итоге деталь пришла в негодность. Также причиной неисправности может стать изначально неправильно установленная деталь: если делать утяжку блоков на весу, то сайлентблок будет установлен плохо.

Замена сайлентблоков задней балки Lada – процесс достаточно трудоемкий и сложный, поэтому делать его самостоятельно не рекомендуется, так как есть вероятность упустить определенные нюансы. Лучше всего ремонт автомобиля доверить профессионалам, которые имеют богатый опыт в данных вопросах.

Сегодня автосервис Е2 в Екатеринбурге рад предложить своим клиентам качественные услуги по диагностике и ремонту автомобилей, стоимость которых всегда будет доступной для вас. Мы располагаем всем необходимым оборудованием для эффективного ремонта Lada .

• Зао чери автомобили рус рейтинг



• Схема розетки на прицеп ваз



• Шевроле каптива пропала зарядка



• Киа рио ключ не поворачивается



• Рено сафран замена переднего рычага

Описание конструкции

Элементы задней подвески:

1 – гайка подшипника колеса;

2 – подшипник;

3 – амортизатор;

4 – верхняя прокладка пружины;

5 – пружина;

6 – нижняя прокладка пружины;

7 – болт нижнего крепления амортизатора;

8 – балка;

9 – подушки, шайбы и гайка верхнего крепления амортизатора;

10 – буфер хода сжатия;

11 – чехол;

12 – болт крепления рычага балки к кронштейну;

13 – кронштейн крепления рычага балки к кузову;

14 – сайлент-блок рычага балки;

15 – гайка болта;

16 – рычаг балки;

17 – цапфа заднего колеса

Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия.

К балке и рычагам приварены кронштейны для опоры пружин. Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов.

Стабилизатор представляет собой трубу – по краям круглого сечения, а в средней части овального.

Задняя подвеска:

1 – кронштейн рычага балки;

2 – барабан тормозного механизма;

3 – рычаг балки;

4 – амортизатор;

5 – пружина;

6 – балка задней подвески

К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов.

Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная втулка сайлент-блока – пластмассовая, а внутренняя – металлическая. Резиновый массив сайлент-блока, привулканизированный к втулкам, в сечении несимметричен. Поэтому при запрессовке сайлент-блока в рычаг его необходимо строго ориентировать.

Пружина задней подвески:

1 – верхняя прокладка;

2 – пружина;

3 – нижняя прокладка

Упругими элементами подвески являются винтовые пружины.

Пружина опирается через резиновые прокладки: снизу – на кронштейн рычага и сверху – на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр.

Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса.

При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.

Через внутреннюю втулку сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1

Амортизатор задней подвески:

1 – гайка крепления штока;

2 – шайба;

3 – верхняя подушка штока;

4 – распорная втулка;

5 – нижняя подушка штока;

6 – буфер хода сжатия;

7 – чехол;

8 – защитный колпак;

9 – амортизатор

В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втул- ку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову через две резиновые подушки (одна – снизу опоры, другая – сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам чрезмерно деформироваться при затягивании гайки штока. На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.

Узел подшипника заднего колеса:

1 – цапфа;

2 – барабан тормозного механизма;

3 – подшипник заднего колеса;

4 – стопорное кольцо подшипника;

5 – гайка;

6 – колпачок

Подшипники задних колес двухрядные. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника.

Цапфа заднего колеса крепится четырьмя винтами через щит тормозного механизма к фланцу балки задней подвески

Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями. В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.

Видео по теме «Лада Ларгус. Задняя подвеска»

Лада Ларгус: задняя подвеска и запасное колесо.

https://youtube.com/watch?v=oxMoWQWk4ck

Сборка задней подвески Лада Ларгус

Замена задних амортизаторов на Лада Ларгус

Шарниры рычагов задней подвески — ЛАДА ЛАРГУС БЛОГ

Снятие

Установить автомобиль на двухстоечный подъемник и выключить зажигание.

Снять задние колеса

Извлечь из держателей на рычагах задней подвески жгуты проводов датчиков скорости вращения задних колес.

Отвернуть болты крепления датчиков скорости к щитам заднего тормоза и извлечь датчики (насадка сменная Torx Т30, удлинитель, ключ трещоточный).

— отсоединить тягу привода регулятора давления задних тормозов от балки рычагов задней подвески;

— извлечь из держателей на рычагах задней подвески тросы ручного привода тормоза;

— снять тормозные барабаны;

— отсоединить тросы ручного привода тормоза от рычагов привода тормозных колодок и извлечь наконечник троса из отверстий в тормозных щитах;

— отсоединить тормозные трубки от гибких тормозных шлангов, тормозные шланги должны остаться на рычагах задней подвески.

Отсоединить амортизаторы от рычагов задней подвески и снять пружины.

Установить под центр балки рычагов задней подвески трансмиссионную стойку (стойка трансмиссионная типа ОМА 604, «Автоспецоборудование» г. Псков).

Отвернуть гайки болтов крепления рычагов задней подвески к кронштейнам, опустить трансмиссионную стойку и снять рычаги задней подвески с автомобиля. Операцию выполнять двумя исполнителями (головка сменная 18, удлинитель и вороток).

Замена резинометаллических шарниров

Рисунок 7-1 — Разметка расположения шарнира в рычаге задней подвески:

М1- метка на рычаге задней подвески;

М2 — метка на корпусе шарнира

Внимание. Перед снятием резинометаллического шарнира необходимо отметить его ориентацию в отверстии рычага задней подвески:

— сделать отметки «М,» и «М2» на рычаге задней подвески и шарнире;

— скопировать метку «М2 » на новый шарнир.

Примечание. Разметка шарниров необходима для правильной установки и предупреждения преждевременного износа шарниров рычагов задней подвески, а также для обеспечения надежной управляемости автомобиля.

Рисунок 7-2 — Выпрессовка шарнира:

1 — шарнир рычага задней подвески;

2 — рычаг задней подвески;

3 — оправка для выпрессовки из набора Таг. 1838

Выпрессовать резинометаллический шарнир из рычага задней подвески (оправка для выпрессовки из набора Таг. 1838, молоток).

Установить новый резинометаллический шарнир 1, рисунок 7-3, в отверстие рычага 2 задней подвески и совместить метки «M1» и «М2», рисунок 7-1.

Рисунок 7-3 — Запрессовка шарнира:

1 — шарнир рычага задней подвески;

2 — рычаг задней подвески;

3 — приспособление для запрессовки из набора Таг. 1838

Установить на шарнир приспособление 3, рисунок 7-3, для запрессовки и запрессовать шарнир в рычаг задней подвески (приспособление для запрессовки из набора Таг. 1838, ключ кольцевой 17-2 шт.).

Выполнить операции по замене шарнира для второго рычага.

Установка

Установить рычаги задней подвески на трансмиссионную стойку и выставить под автомобилем напротив мест крепления. Операцию выполнять двумя исполнителями (стойка трансмиссионная типа ОМА 604, «Автоспецоборудование» г. Псков).

Установить рычаги задней подвески в кронштейны крепления на кузове, вставить болты и завернуть, не затягивая, гайки (ключ кольцевой 18, головка сменная 18, вороток).

Установить рычаги задней подвески в положение для затяжки резинометаллических шарниров и окончательно затянуть гайки болтов крепления рычагов задней подвески в кронштейнах.

Установить пружины и подсоединить амортизаторы к рычагам задней подвески.

— установить в держатели на рычагах задней подвески тросы ручного привода тормоза;

— установить наконечники тросов ручного привода тормоза в отверстия тормозных щитов и подсоединить их к рычагам привода тормозных колодок;

— установить тормозные барабаны;

— подсоединить тормозные трубки к гибким тормозных шлангам на рычагах задней подвески;

— подсоединить тягу привода регулятора давления задних тормозов к балке рычагов задней подвески и отрегулировать привод регулятора давления.

Установить датчики скорости в отверстия тормозных щитов и закрепить их болтами. Момент затяжки болтов 14 Н.м (1,4 кгс.м) (насадка сменная Torx Т30, удлинитель, ключ трещоточный, ключ моментный).

Установить жгуты проводов датчиков скорости вращения задних колес в держатели на рычагах задней подвески.

Выполнить прокачку тормозной системы и при необходимости гидропривода сцепления

Установить задние колеса

Проверить эффективность рабочей тормозной системы

Аналоги задних амортизаторов

Что касается аналогов largus. Точных данных (размеров) у нас нет. Поэтому не будем вас вводить в заблуждение. Но, авторитетно заявляем, что на рынке запчастей можно выбрать необходимый товар мировых производителей и продукцию российских компаний. Вот некоторые из них:

1. Интерес вызывает продукция изготовителя Monroe. Можно сделать прямой заказ и сэкономить деньги.
2. Более мягкими считаются изделия Sachs.

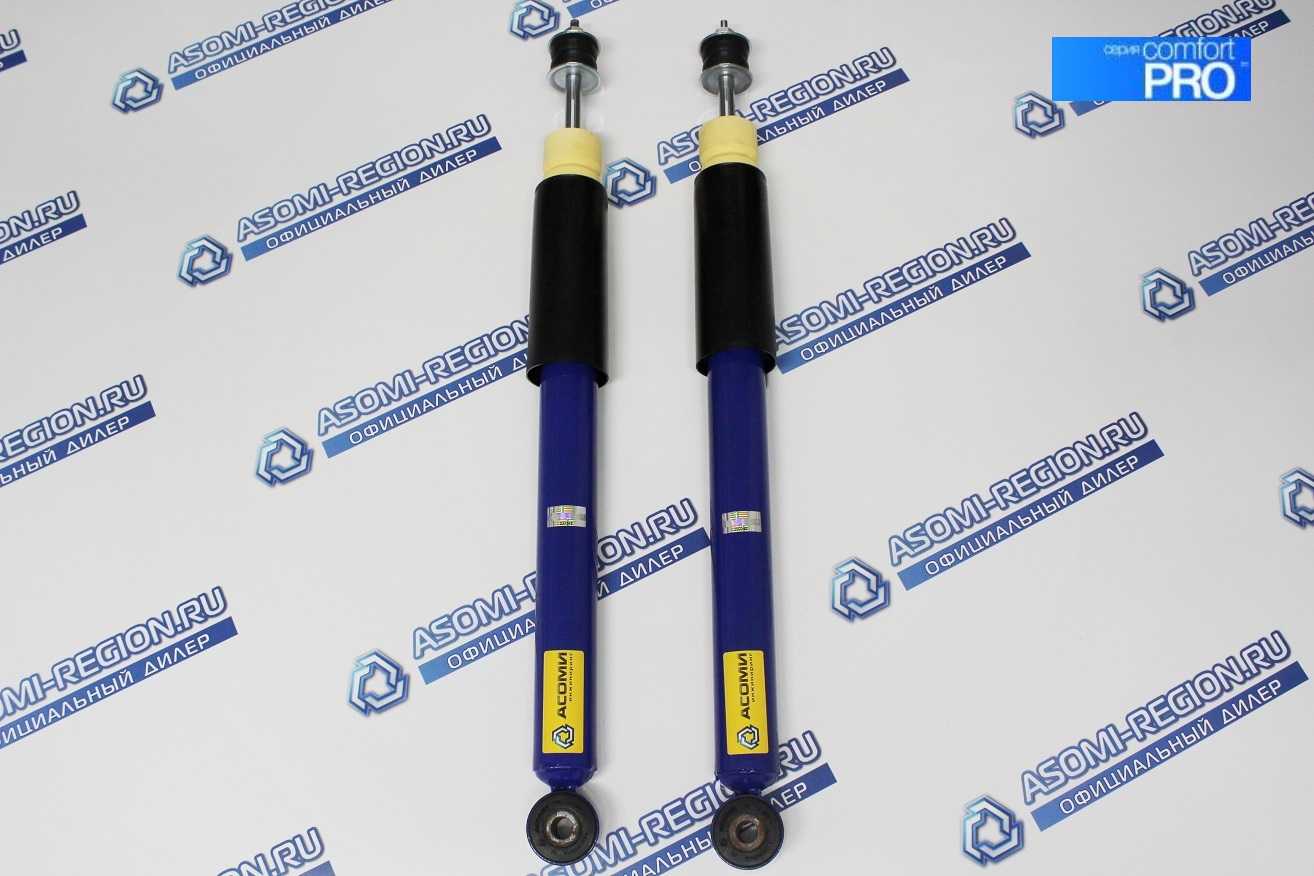

3. Из отечественных производителей можно выделить российского , который выпускает несколько линеек. Наибольшую популярность у владельцев largus завоевал комплект «Комфорт». У них приемлемое соотношение цены и качества. Многие о комплекта, хотя жалуются на чрезмерную жёсткость. Лучшие показатели поглощения неровностей дорожного покрытия происходят на скорости 50 км/час.

Замена амортизирующих стоек

Менять амортизатор Лада Ларгус необходимо при выявлении заводского дефекта или при прохождении определённого километража. Внеплановые работы проводятся при наличии явных дефектов или протекании технической жидкости. А также, при потере их работоспособности.

Проведению технических работ предшествует диагностика, а также проверяется затяжка болтов крепления амортизаторов к рычагам.

Демонтаж амортизационных стоек

Давайте выясним алгоритм действий демонтажных мероприятий:

• Транспортное средство необходимо поместить на подъёмник. Возможно проведение демонтажных мероприятий на смотровой яме. В этом случае, необходимо автомобиль поставить на первую скорость, а под передние колёса подложить упоры.
• Если машина рассчитана на 5 пассажиров, как в случае с моделью R90, нужно отвести в сторону облицовку арок задних автомобильных колёс. Открыв дверь багажного отсека, снимаем задние сидения третьего ряда, ели речь идёт об универсале.
• С задних арок снять накладки, и демонтировать болты нижнего крепления. Снять каркас накладки.
• Отсоединить резиновый колпак с амортизирующего устройства.
• Далее, можно увидеть гайку, которая удерживает шток. Её также снимают.
• Затем, снимается резиновая подушка.
• Извлекаются болты крепления.
• Снимается амортизатор.

• Со штока убирается буфер сжатия и чехол защиты.
• Их впоследствии необходимо разделить.
• Демонтируется защитный колпак.
• Если есть износившиеся и/или повреждённые детали их снимают.

После этого, амортизатор ставят вертикально. Шток опускается и выдвигается до упора. При этом не должно возникать посторонних шумов, стуков и провалов.

Если вышеперечисленные моменты имеют место, амортизирующая конструкция меняется. Она также демонтируется, если обнаружена деформация штока и/или нарушена целостность резьбового соединения

При проверке обращается внимание на степень сжатия пружины

Аналогично описанной процедуре демонтируется и меняется второе амортизирующее устройство.

Осталось рассмотреть вопрос установки нового комплекта, чем и займёмся.

Установка амортизатора

Установка задней амортизирующей конструкции выполняется в обратной последовательности.

Итак, как мы уже говорили, монтаж проводят в обратной последовательности:

• Нужно поставить новую гайку, которая крепит шток амортизатора.
• Желательно, поменять болт крепления амортизатора, соединяющий его с задней подвеской.
• На шток ставится: шайбу, втулку шарнира, нижнюю подушку.
• Устанавливаем амортизатор в арку заднего колеса машины.
• Соединяем его с рычагом задней подвесной конструкции.
• Шток сажается в посадочное отверстие колёсной арки.
• На шток надевают верхнюю подушку шарнира, контрольную шайбу и новую крепёжную гайку. Момент затяжки гайки 14 Нм (1,4 кгс.м).

Не забываем поставить заглушки, где крепятся новые элементы к аркам задних колёс.

Вышеперечисленные операции в указанной последовательности приемлемы для работы со второй амортизирующей конструкцией.

Ставим колёса на место. Закрепляем облицовку арок, вещевой отсек, детали крепления и кронштейны боковых и задних подлокотников.

Опускаем машину на землю. И только теперь проводим затяжку болтов крепления амортизаторов к рычагам задней подвесной конструкции.

Момент затяжки болтов 105 Нм (10,5 кгс.м. Работаем сменной головкой № 21.

Это интересно: Снятие и установка ремней безопасности Lada Largus
