09G, TF60SN-61SN Описание, Запчасти, Цены Типичные болезни.
- Глохнущий двигатель при остановке автомобиля
- Пропуски зажигания в цилиндрах двигателя
- Жесткое переключение передач
- Невозможность переключения передач
- Остановка двигателя
- Сбои в работе двигателя
- Сбои в работе спидометра
- Неисправность спидометра
- Загорание индикатора Check Engine
Ошибка P0721 Датчик частоты вращения выходного вала — диапазон/функционирование Эта коробка оказалась настолько востребованной, что было разработано множество подмодификаций 09G для двигателей от 1.4 до 3.5 с различными передаточными числами и соответственно настройками компьютера для производства машин группы VAG по всему свету, поэтому данные в таблице устаревают каждый месяц.
Инструкция по замене
Чтобы выполнить замену неисправного агрегата, требуется придерживаться следующего порядка действий:
- Поставить машину на ручник.
- Заглушить двигатель и дать ему остыть.
- Открыть капот и отсоединить клеммы от автомобильного аккумулятора.
- Произвести демонтаж самого АКБ и держателя.
- Отверткой с прямым наконечником отсоединить планку с проводами.
- Прибор зафиксирован двумя болтами, которые требуется снять с помощью ключа на 10 мм.
- Произвести установку нового измерительного прибора.

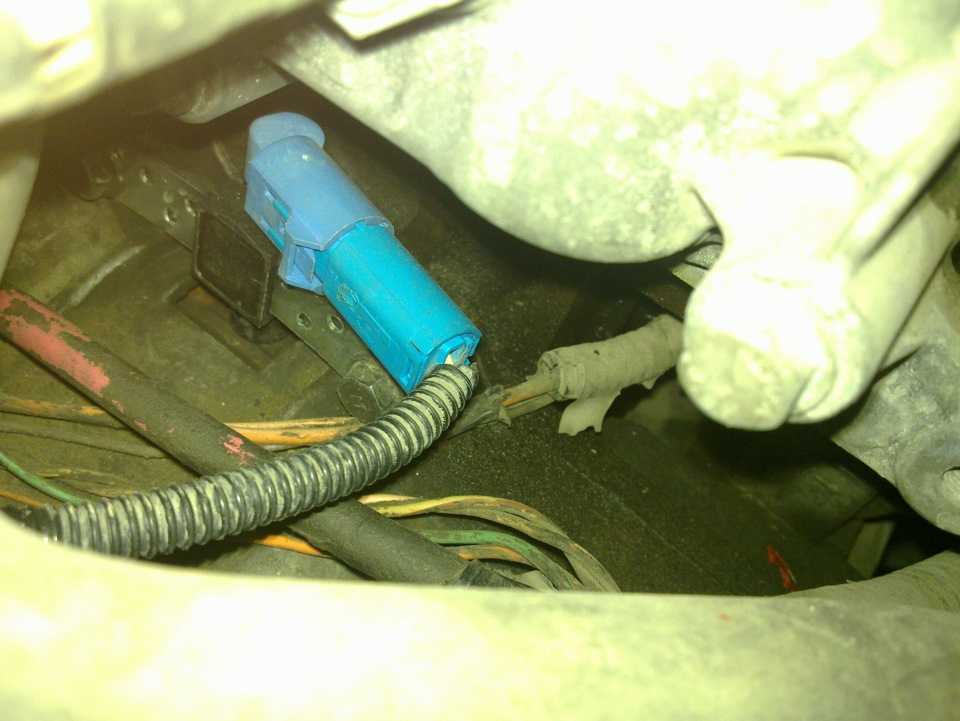

Датчик коленвала на Рено Меган 2 требуется для обеспечения правильной работы двигателя. Если контроллер вышел из строя, его требуется сразу же заменить.
Замену датчика осуществляем в следующей последовательности:
1. Снимаем декоративную накладку двигателя (если она есть).
2. Аккуратно при помощи шлицевой отвертки приподнимаем фиксатор и снимаем разъем с датчика.
3. АККУРАТНО поддевая шлицевой отверткой с разных сторон, постепенно извлекаем и снимаем датчик.
4. Устанавливаем новый датчик в обратной последовательности.

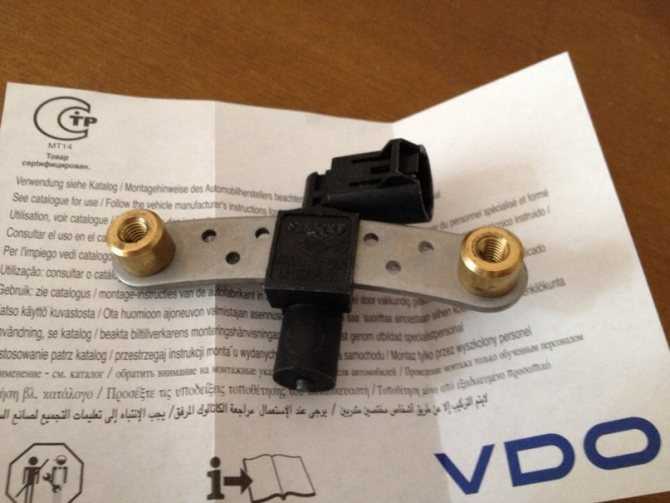

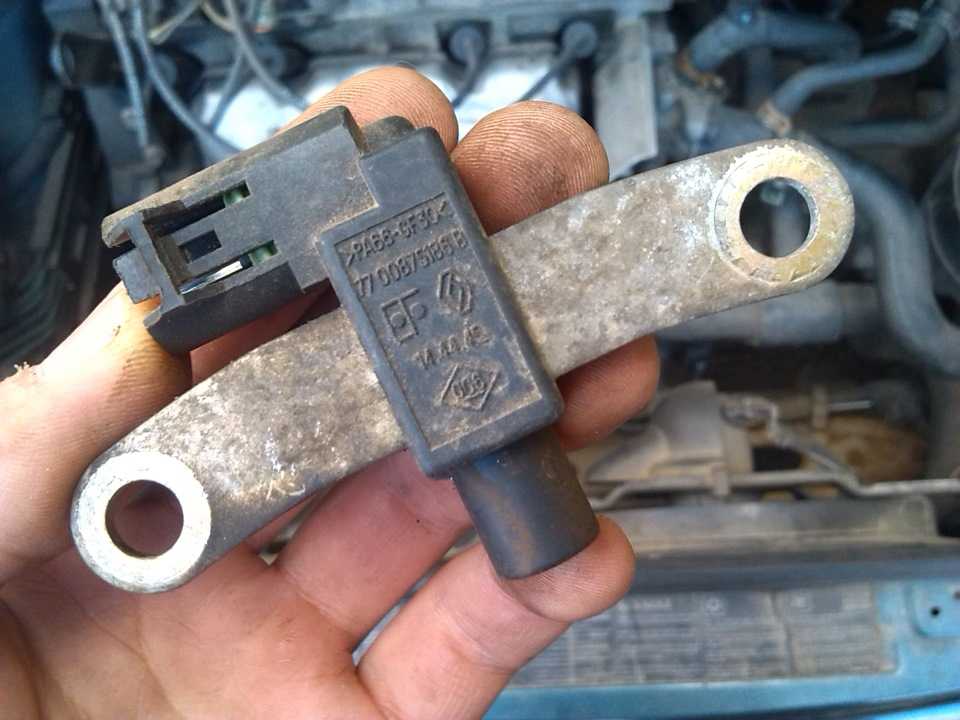

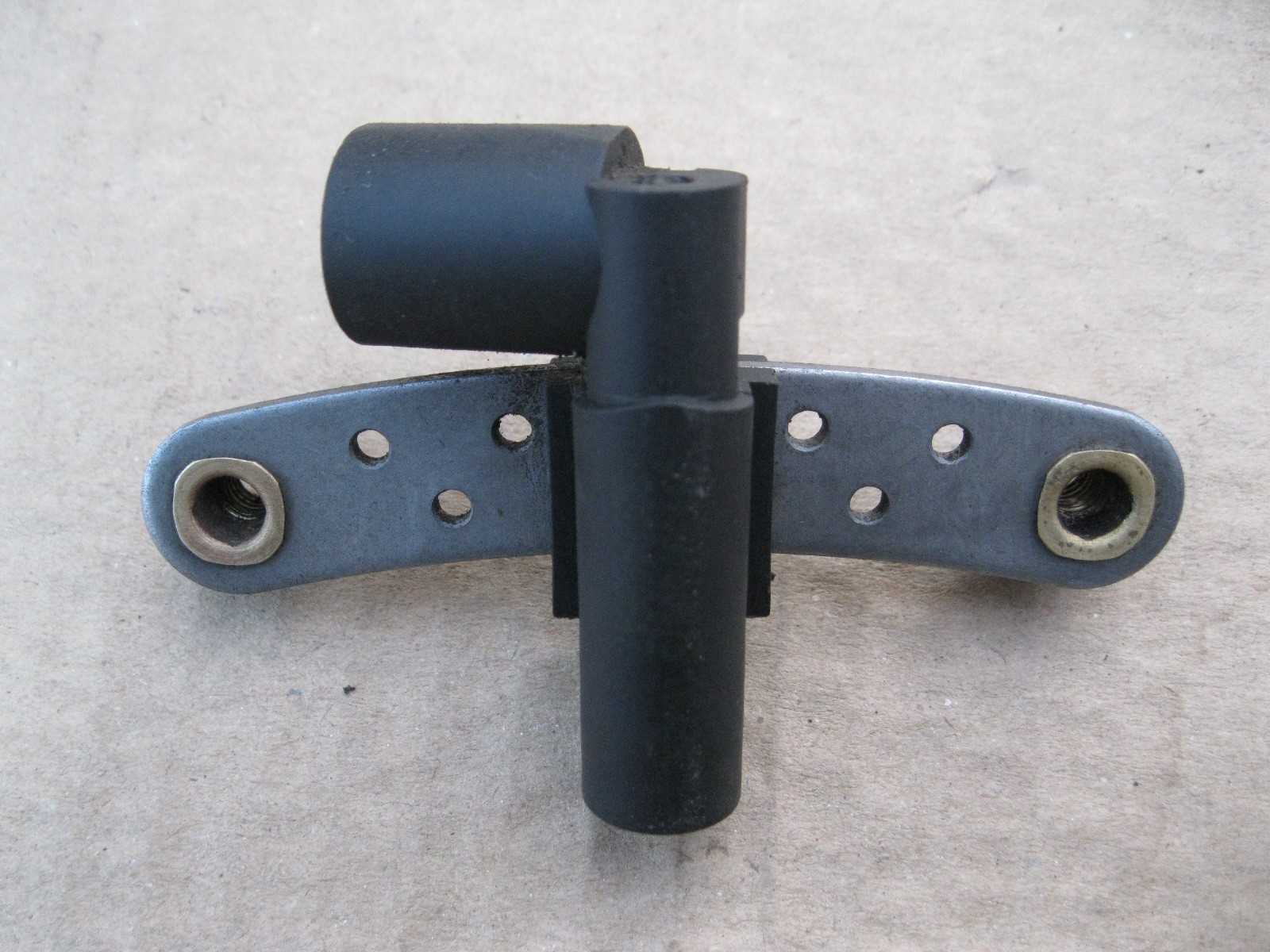

Далее, для сравнения, выкладываю фотографии, на которых изображены, оригинальный датчик и датчик NP51106141.
Как видите датчики идентичные. Не считаю того, что у оригинального датчика патрубок для подвода разряжения полностью отломлен. Просто во время извлечения датчика из ресивера, пришлось его отломить до конца, иначе было не снять.
Надеюсь данная информация окажется полезной для Вас!!! Спасибо за внимание!
Отключение фазорегулятора
Многих автолюбителей волнует вопрос — можно ли ездить с неисправным фазорегулятором? Ответ — да, можно, но нужно понимать последствия. Если же вы по каким-то причинам все же решите отключить фазорегулятор, то сделать это можно так (рассматривается на том же Рено Меган 2):
- отсоединить штекер от разъема клапана подачи масла на фазорегулятор;
- в результате возникнет ошибка DF080, а возможно и дополнительные при наличии сопутствующих поломок;
- чтобы избавиться от ошибки и «обмануть» блок управления, необходимо между двумя выводами на штекере вставить электрический резистор сопротивлением около 7 Ом (как указывалось выше — 6,7…7,7 Ом для теплого времени года);
- сбросить возникшую в блоке управления ошибку программно либо отсоединив на несколько секунд минусовую клемму аккумулятора;
- снятый штекер надежно закрепить в подкапотном пространстве, чтобы он не оплавился и не мешал другим деталям.
Заключение
Автопроизводители рекомендуют менять фазорегуляторы через каждые 100…200 тысяч километров пробега. Если он застучал раньше — в первую очередь нужно проверить его клапан, так как это проще. Глушить или не глушить «фазик» — решать автовладельцу, поскольку это приводит к негативным последствиям. Демонтаж и замена самого фазорегулятора — это трудоемкое занятие для всех современных машин. Поэтому выполнять такую процедуру можно только, если у вас есть опыт работ и соответствующие инструменты. Но лучше обратиться за помощью в автосервис.
Источник
Специальные приспособления
Изготавливаем фиксатор коленвала
Для фиксатора коленвала потребуется болт с резьбой М10Х1.5 длинной не меньше 90 мм. Нарезаем резьбу до конца и на наждаке, ну или напильником стачиваем резьбу на длину 58 мм, тем самым у нас получится диаметр 8. Что бы получить размер 68 подкладываем шайбы. Выглядит это так.
Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.
Изготавливаем фиксатор распредвала.
Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам. Все просто.
Чистка турбины
Восстановить рабочее состояние агрегата можно путем его очистки, для этого его предварительно надо разобрать. Выполняется эта процедура в гаражных условиях.
Что понадобится?
Чтобы разобрать агрегат и выполнить его очистку, подготовьте:
- гаечный ключ на 10;
- ключ звездочку на 20;
- молоток;
- отвертку с плоским наконечником;
- средство WF-40;
- наждачную бумагу.
Алгоритм действий
Процедура очистки выполняется так:
Отверстия для моторной жидкости надо предварительно закрыть. Это обеспечит качественную герметизацию агрегата и позволит не допустить попадания в него сторонних предметов. Выкручиваются шесть винтов по кругу агрегата. Три элемента крепления предназначены для фиксации скобы актуатора. После выкручивания актуатор отключается от турбины, для этого выполняется демонтаж стопорного кольца, используется отвертка. Действие выполняется аккуратно, чтобы не повредить кольцо. С помощью наждачной бумаги производится зачистка стыковой части картриджа с горячей улиткой. Выполняется очистка канавки, после чего в нее заливается средство WD-40. Лучше оставить агрегат в таком состоянии на ночь, это позволит качественно окиснуть всем загрязнениям
Затем осторожно надо постучать молотком по горячей крыльчатке. Обстукивание производится по кругу и без фанатизма, чтобы не допустить повреждения агрегата
Для большего удобства холодную крыльчатку можно зажать в тиски
Обстучав агрегат несколько минут, горячая крыльчатка может отсоединиться от картриджа, но важно, чтобы она отходила равномерно. Если в итоге так называемая улитка будет перекошена, это приведет к ее повреждению
Картридж с холодной крыльчаткой разбирать не нужно, разбору подлежит только горячая составляющая
Производится демонтаж направляющих роликов, извлечение кольца, которое связывает лопатки. После этого выкручиваются три винта ключом-звездочкой. Выполнив эту задачу, между корпусом агрегата и крыльчаткой можно увидеть три шайбы их потерять нельзя. Производится вычищение продуктов нагара из корпуса крыльчатки, а также геометрии. Для удаления загрязнений устройство можно поместить в емкость с дизельным топливом. Допускается использование специальных насадок на дрель либо наждачной бумаги. Суть в том, чтобы произвести разбор и очистку каждой лопатки отдельно. Если эти элементы цепляются за корпус крыльчатки, их надо немного подточить. После выполнения очистки процедура сборки выполняется в обратной последовательности. При затягивании винтов ключом-звездочкой нельзя переусердствовать, иначе элементы крепления можно сорвать.
Холодная и горячая крыльчатки турбины
Замену датчика осуществляем в следующей последовательности:
1. Снимаем декоративную накладку двигателя (если она есть).
2. Аккуратно при помощи шлицевой отвертки приподнимаем фиксатор и снимаем разъем с датчика.
3. АККУРАТНО поддевая шлицевой отверткой с разных сторон, постепенно извлекаем и снимаем датчик.
4. Устанавливаем новый датчик в обратной последовательности.
Далее, для сравнения, выкладываю фотографии, на которых изображены, оригинальный датчик и датчик NP51106141.
Как видите датчики идентичные. Не считаю того, что у оригинального датчика патрубок для подвода разряжения полностью отломлен. Просто во время извлечения датчика из ресивера, пришлось его отломить до конца, иначе было не снять.
Надеюсь данная информация окажется полезной для Вас!!! Спасибо за внимание!
Вариации двигателя
Замена датчика коленчатого вала на автомобилях разнится только моделями мотора. Рассмотрим двигатели для Renault Megane 1 и 2.
-
Тип Е, мотор E7J, топливо – бензин, 1.4 литра.
Эксплуатируется с 1988 года, т.е. чаще стоит на Megane I. Обозначение «Energie-Motor». Основным отличием является V-образное распределение впускных и выпускных клапанов, а также сконструированный блок цилиндров, с различным направлением впуска и выпуска топливно-воздушной смели и отработанных газов – что обеспечивает быстрый газообмен.
Коленвал расположен внизу двигателя. Соединяется шатунами с поршнями. -
Двигатель Renault Megane типа F, бензиновый F3R/ F4R или дизель F8Q/F9Q 2.0 литра.
Это более ранняя модель двигателя, находящаяся в эксплуатации с начала 80-х гг. Так же как и в двигателе Е, коленвал расположен снизу. Более мощный двигатель, но имеет трудности с ремонтом и установкой его элементов. -
Бензиновый двигатель Renault Megane типа К 1.6 литра.
Улучшенный вариант Е-модификации, где размеры под поршни увеличены и, соответственно, увеличен объем с 1.4 до 1.6 литров, без изменения габаритов двигателя. Предназначены для Рено Меган второго поколения. Обе модели Меган, как 1.4, так и 1.6 литра, являются 16-ти клапанными.Система электронного зажигания автоматизирована и не требует от Вас технического обслуживания в процессе использования. Наличие отдельных катушек для каждого цилиндра в соответствующей свече, без соединяющего их провода. -
Дизельный двигатель dCi Renault Megane, 1.9 литра с прямым впрыском из топливного провода.
Отличительной особенностью является именно корректировка под разные моменты движения впрыскивания топлива в камеры сгорания.
Хоть в комплектации автомобиля и могут использоваться различные модели двигателей, но суть их всегда одна. Если автомобиль не завелся, то причин может быть для этого несколько, и одной из основных может быть загрязнение или поломка датчика.
Согласно статистическим данным, датчик коленчатого вала выходит из строя достаточно редко, но это является явной причиной невозможности использования любого автомобиля, в том числе и в Рено Меган. Причиной чаще является коррозия проводки, а не повреждения механических подвижных деталей, так как их просто нет.
Но и механическим повреждениям он все же подвержен, например, может треснуть корпус прибора или он может «отойти» немного от нужного положения.
Функциональным назначением его является считывание динамики кручения коленвала и создания импульсов переменного тока с передачей информации в управление автомобилем (ЭБУ).
Особенности демонтажа и замены датчика скорости на Приоре
- Для начала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумулятора.
- Далее, вам нужно будет найти сам ДС. Как сказано выше, место расположения контроллера может отличаться, поэтому уточните место монтажа в сервисной книжке. Когда ДС будет найден, вам необходимо будет произвести очистку места вокруг контроллера от грязи. Это делается для того, чтобы не допустить попадания загрязнений в трансмиссию.
- Отсоедините разъем питания от датчика скорости.
- Далее, вам потребуется гаечный ключ для откручивания девайса. В том случае, если с первого раза открутить устройство не получается, не нужно прикладывать силу, поскольку это может привести к повреждению корпуса (обычно он выполнен из пластика). Лучше обработайте ДС жидкостью WD-40 и подождите несколько минут.
- Когда устройство будет снято, необходимо произвести монтаж нового контроллера, затем подключить новый датчик.
- Если ваш автомобиль оборудован блоком управления, то после замены необходимо обнулить его ошибки. Бывает такое, что из-за того, что ошибка не обнулена, на приборной панели продолжает гореть индикатор, а блок управления посылает сигналы о его неисправности.
Какой ремонт может исправить ошибку P0716? Стоит сказать, что вообще любой неприятный и нехарактерный звук – повод обратится к мастеру. Это также относится к всевозможным нарушениям хода машины. Благо, сегодня первоначальный беглый осмотр авто стоит не так дорого.
Очки-антифары: подарите себе ясный обзор
- повышает контрастность изображения
- защищает глаза от фар и фонарей
- отсеивает блики, снижает утомляемость глаз
Успейте купить со скидкой ЗДЕСЬ!
Подобрать ремкомплекты — нажми клавишу слева.
Типичные ремонтные места 09G (TF-61SN \TF-60SN):
Типичный капремонт трансмиссии семейства 09 это переборка и замена (кроме фильтра) Оверолкита, комплекта фрикционов (или полный комплект Мастеркит 134007 ), комплекта поршней и втулок всем комплектом (обязательно меняют втулку насоса):
— Ремкомплекты сальников и прокладок 09G — № 134002A примерно равнозначны по качеству и составу у всех комплектовщиков: АТОК-Пресижн-Транстек. Чаще всего заказывают АТОК, за ним следует Precision. Для 09K и 09M оверолы собраны здесь — 134002 .
C комплектом прокладок и сальников (ОверолКит) вместе почти всегда заказывают — Комплект из 4-х поршней № 134008 состоящий из пары поршень\ретейнер для проблемных сцеплений: К2(С2) и ретейнеров К1 и К3.
— Комплект фрикционов — № 134003 . Фрикционы рекомендовано менять всем комплектом, когда пакет К2 (ниже) сгорел до клеевого слоя и горелым маслом пропитаны фрикционные накладки.
Здесь все пакеты работают в интеллектуальном «режиме проскальзывания», а пропитанные горелым маслом фрикционы срабатывают с толчками или проскальзыванием, что приводит или к некомфортному переключению или к быстрому износу узлов.
Фрикционы пакета К2 модифицировались, поэтому нужно перед заказом комплекта 134003 уточнить количество зубов фрикциона К2 134100 — 55 зубов или 60.
Следующим случаем досрочного ремонта идет — Насос в сборе ( 134500 ).
Из-за неравномерного износа блокировки муфты ГТ и связанных с этим вибраций, разбивается ось, истираются стружкой поверхности, проворачиваются втулки Насоса 134034 .
Эту проблему решали установкой подшипника вместо втулки, но у нас это часто приводит к тому, что запоздавший с ремонтом владелец вынужден менять весь насос с подшипником (только БУ — 134500 ).
Видеорегистратор — залог уверенности на дороге
- Поможет доказать вашу невиновность!
- GPS-нaвигaтoр и Wi-Fi
- Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
- Сeнсoрный IPS-диcплeй
- Кoнтрoль пoлocы движeния Adas
- Гарaнтия 1 гoд + СКИДКА 50 %!
Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.
Проблема усугубляется, если водитель слишком часто кикдауном подключает режим проскальзывания ГТ.
Комплект втулок 5 шт. # 134030A — вид ремонта 09G, поздно добравшейся до операционного стола. Самыми разбитыми и популярными в замене оказываются втулки: Солнечной шестерни 134052 , Задней крышки ( 134066 ), Насоса ( 134034 ) и втулка пакета К3 (С3). Для задней крышки даже выпущена ремонтная втулка, если посадочное место сильно разбито продолжительными вибрациями.
Проблемы гидроблока чаще всего вызываются загрязнением и изношенными гидроаккумуляторами. Плиту чистят и меняют прокладки гидроблока ( 134320 )
Первая «детская болезнь» 09G : — Втулки солнечной шестерни — # 134052 . Е сли масло в поддоне мутное и в нем присутствует стружка желтого цвета, то причина скорее всего — съеденные втулки солнечной шестерни, (Rear Sun Gear № 134614 )
Режим холостого хода инжекторного двигателя
За поддержание оборотов холостого хода на необходимом уровне отвечает ЭСУД (электронная система управления двигателем). Блок управления (ЭБУ) ЭСУД на основе данных полученных от различных датчиков определяет величину и продолжительность впрыска топлива форсунками на режиме холостого хода, управляет регулятором ХХ, а так же выставляет нужный угол опережения зажигания, необходимый для поддержания определенной частоты вращения коленчатого вала.
Порядок работы инжекторного двигателя в режиме холостого хода на примере двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099
— До включения зажигания шток регулятора холостого хода (РХХ) максимально выдвинут и полностью перекрывает сечение байпасного (воздушного) канала в дроссельном узле.
— После поворота ключа в замке зажигания ЭБУ определяет температуру охлаждающей жидкости (сигнал с датчика температуры — ДТ), определяет, что дроссельная заслонка полностью закрыта (сигнал с датчика положения дроссельной заслонки ДПДЗ), стоит автомобиль или едет (сигнал с датчика скорости — ДС).
На основе полученных данных вычисляется такое положение штока регулятора холостого хода, при котором он приоткрывает байпасный канал на определенный просвет, чем обеспечивается приток воздуха необходимого для работы двигателя на холостом ходу.
— После пуска двигателя блок управления получает информацию от датчика положения коленчатого вала (ДПКВ) о его вращении, с датчика температуры о температуре ОЖ, датчика положения дроссельной заслонки о том, что заслонка закрыта, с датчика массового расхода воздуха (ДМРВ) о объеме воздуха поступающего в двигатель, с датчика скорости о том стоит автомобиль или двигается.
На основе полученных данных блок управления устанавливает шток РХХ в положение, обеспечивающее оптимальный просвет воздушного канала под дроссельную заслонку. Тем самым обеспечивается приток в цилиндры двигателя воздуха необходимого для поддержания минимальных устойчивых оборотов. Помимо этого определяет продолжительность и величину впрыска топлива через форсунки, определяет угол опережения зажигания.
По мере прогрева, температура двигателя растет, датчик температуры сигнализирует об этом блоку управления и тот перемещает шток регулятора холостого хода, уменьшая просвет воздушного канала. Величина и продолжительность впрыска уменьшаются, угол опережения зажигания изменяется. Обороты коленчатого вала постепенно падают до 650-750 об/мин.
Если запускается и работает на холостых прогретый двигатель, то аналогичным образом на основе данных полученных от датчиков блок управления выставляет шток регулятора в нужное положение.
В системах с обратной связью величина и продолжительность впрыска, и угол опережения зажигания рассчитываются с учетом показаний датчика кислорода (бедная-богатая смесь). На холодном двигателе датчик кислорода не работает, показания с него начинают сниматься по мере прогрева двигателя.
При нажатии на педаль «газа» дроссельная заслонка приоткрывается, сигнал об этом ДПДЗ поступает на блок управления. Режим холостого хода двигателя прекращается. Шток регулятора выставляется в такое положение, чтобы при внезапном закрытии дроссельной заслонки быстро обеспечить приток дополнительного воздуха в двигатель через воздушный канал и предотвратить «провал» в его работе.
Если автомобиль движется с включенной передачей и полностью закрытой дроссельной заслонкой (под горку, на ровном участке, при торможении двигателем, во время переключения передач) ЭБУ переводит систему в режим принудительного холостого хода (ПХХ) (топливо в двигатель не поступает, он работает по инерции).
Примечания и дополнения
— Холостой ход двигателя автомобиля – это работа на низких оборотах (650-750 для инжекторных ВАЗ 21083, 21093, 21099) с полностью закрытой дроссельной заслонкой.
— В случае неисправности РХХ стоит провести проверку его электрической части.
Источник
Признаки неполадок датчика
Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:
- Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
- Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
- Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
- Нарушение контакта в разъеме от окисления или разбалтывания.
- Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.
Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.
Как хозяин автомобиля может определить симптомы неисправности датчика:
- Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
- Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
- Потеря мощности силового агрегата, провалы в процессе разгона.
- Увеличение расхода бензина либо солярки.
Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.
Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.
Стрелка спидометра рено логан
Бывает так, что происходит обрыв проводки по пути к приборной панели. Для выявления места обрыва цепи или участка, который вызывает сбой, порой требуется потратить много времени. Кроме этого, необходимо знать, как снять датчик.
Снятие датчика скорости Рено Логан. Снимаем датчик скорости для замены и при демонтаже коробки передач….
Это замыкание между проводками магнитолы и спидометра или если пришел в негодность датчик скорости.
Если спидометр перестал работать после каких-либо манипуляций со штатной акустической системой — вероятнее всего, проблема именно в. В случае возникновения каких-либо замечаний по выполненной работе гарантийный автомобиль ставится на дополнительное обслуживание вне общей очереди. Выход из строя датчика скорости.
Первую проблему можно устранить самостоятельно, если поменять сам датчик скорости.
Специалисты не советуют исправлять данную ошибку самому, если нет определенных навыков в проведении подобной работы. В таком случае можно обратиться в специализированные сервисы.
Замыкание проводов Спидометр может работать неправильно или же вообще не работать и из-за того, что замкнули провода в магнитоле. Замкнул провод в магнитоле, фишка оплавилась Тут всё дело в том, что провода проходят изначально все через магнитолу, а после этого они идут к самому щитку приборов.
Производители сделали такую систему из-за того, чтобы у водителя появилась возможность автоматически регулировать громкость магнитолы в зависимости от ситуации в пути.
Тут следует отметить, что такая проблема с проводами существует только в старых версиях авто, которые выпускались еще до рестайлинга.
В новых версиях такой причины уже нет. В том случае, когда магнитола была установлена неправильно, то часто могут быть перерезаны или повреждены провода, которые идут на щиток. Это и приводит к возникновению неполадок. Чтобы исправить такую ситуацию надо снять магнитолу и соединить два провода зеленые.
Если это не поможет, то проблема может быть в детекторе скорости. Также может быть поврежден привод стрелки, который сделан из пластмассы.
Но такие неполадки устранить самому уже не получится. Датчик скорости барахлит Логан оснащается деталями с двумя видами расположения контактов: Чтобы понять, какой именно из них нужен, надо разобрать изначально датчик и проверить. MR — артикул датчика скорости подходит не всем!
Но нужно быть готовым к тому, что долго они прослужить не смогут. Сам датчик находится в подкапотном пространстве на коробке передач.
Чтобы его поменять, надо произвести такие действия.
Повреждение привода датчика скорости. Привод выполнен из пластика и представляет собой пластмассовую шестерню, которая кинематически связана с выходным валом коробки передач. Несмотря на довольно высокие прочностные свойства, эта шестерня подвержена износу.
Диагностика системы управления двигателем Рено Меган 2
05.04.2017 ДВИГАТЕЛЬ
Система управления двигателем на автомобиле Рено Меган 2 имеет режим самодиагностики. В процессе работы электронный блок управления (ЭБУ) контролирует исправность всех элементов и цепей системы управления двигателем. Обнаружив неисправность, ЭБУ переводит систему управления двигателем на резервный режим работы и включает соответствующую контрольную лампу неисправности, расположенную на щитке приборов.
В большинстве случаев двигатель при этом сможет продолжить работу, что позволяет доехать до места ремонта своим ходом, но с ухудшением эксплуатационных параметров автомобиля. Коды обнаруженных неисправностей хранятся в памяти ЭБУ системы управления двигателем.
Для считывания кодов неисправностей в системе предусмотрен диагностический разъем, установленный в нижней части центральной консоли и закрытый крышкой.
Диагностический разъем стандарта OBD II.
Считать коды неисправности можно при помощи специального сканера в сервисном центре или самостоятельно, при наличии соответствующего оборудования.
Контакты диагностического разъема на Рено Меган 2
| Номер контактов | Условное обозначение | Назначение контактов |
| 1 | AP46 | Напряжение питания +12 В (от выключателя зажигания) |
| 4 | MAM | «Масса» |
| 5 | NAM | «Масса» |
| 6 | 133B | Сигнал (Шина CAN H) |
| 7 | HK | Диагностический сигнал K |
| 14 | 133C | Сигнал (Шина CAN L) |
| 16 | BP32 | Напряжение питания +12 В (от аккумуляторной батареи) |
Замечание: Через диагностический разъем можно считать коды неисправности других систем автомобиля Рено Меган 2 (трансмиссии, АБС, электроусилителя рулевого управления).
Назначение датчика коленвала
Датчик коленвала предназначен для создания импульсов, по которым главный модуль определяет частоту вращения коленчатого вала и положение верхней мертвой точки первого и четвертого цилиндров силового агрегата. По получаемой информации ЭБУ синхронизируется с тактами мотора.
Опорные сигналы ДПКВ создаются зубцами, которые находятся на маховике силовой установки. Между парой выступов есть увеличенный паз. При его прохождении около измерителя появляется продолжительный импульс. В ЭБУ происходит постоянный анализ сигнала и вычисление требуемых параметров.
Датчик скорости движения автомобиля
| Моменты затяжки | |
| Болт крепления датчика скорости вращения турбины гидротрансформатора | 10 Нм |
| Болт крепления датчика скорости движения | 10 Нм |
• Установите автомобиль на двухстоечный подъемник.
• Отключите аккумуляторную батарею.
— левое переднее колесо,
— внутренний щиток левого переднего крыла,
— защиту поддона картера двигателя,
— глушитель шума впуска.
ДАТЧИК ВХОДНОЙ СКОРОСТИ ВРАЩЕНИЯ ТУРБИНЫ ГИДРОТРАНСФОРМАТОРА
• Отключите разъем ЭБУ коробки передач на крепежной пластине, вытянув подвижную часть (1).
• Отверните болты крепления разъема коробки передач (2) на крепежной пластине.
• Извлеките желтый разъем (3-контактный) (3) из разъема коробки передач.
• Извлеките жгут проводов датчика входной скорости вращения турбины трансформатора из желоба для прокладывания жгута проводов АКП.
• Снимите датчик (4) входной скорости вращения гидротрансформатора.
ДАТЧИК ВЫХОДНОЙ СКОРОСТИ ВРАЩЕНИЯ ТУРБИНЫ ГИДРОТРАНСФОРМАТОРА
• Отключите разъем ЭБУ коробки передач на крепежной пластине, вытянув подвижную часть (5).
• Отверните болты крепления разъема коробки передач (6) на крепежной пластине.
• Извлеките синий разъем (3-контактный) (7) из разъема коробки передач.
• Снимите заднюю опору маятниковой подвески. • Снимите: — болт крепления датчика скорости движения (8), — датчик выходной скорости вращения турбины гидротрансформатора (9), сдвинув вперед двигатель в сборе с коробкой передач.
ДАТЧИК ВХОДНОЙ СКОРОСТИ ВРАЩЕНИЯ ТУРБИНЫ ГИДРОТРАНСФОРМАТОРА
• Установите датчик входной скорости вращения гидротрансформатора.
• Затяните требуемым моментом болт крепления датчика скорости вращения турбины гидротрансформатора (10 Нм).
• Установите колодку проводов датчика входной скорости вращения турбины гидротрансформатора на разъеме автоматической коробки передач.
• Закрепите жгут проводов датчика входной скорости вращения турбины гидротрансформатора в желобе жгута проводов автоматической коробки передач.
ДАТЧИК ВЫХОДНОЙ СКОРОСТИ ВРАЩЕНИЯ ТУРБИНЫ ГИДРОТРАНСФОРМАТОРА
• Установите датчик выходной скорости вращения гидротрансформатора.
• Затяните требуемым моментом болт крепления датчика скорости движения (10 Нм).
— колодку проводов датчика выходной скорости вращения турбины гидротрансформатора на разъеме автоматической коробки передач,
Как установить новый механизм РФГ
Отдельная история – работы не только по мониторингу состояния сальника фазорегулятора, а и сама процедура установки нового механизма РФГ на Renault Megane 2. Данный аспект довольно хорошо рассмотрен в различных тематических видео обзорах. Подобный процесс требует высокой квалификации, поэтому следует обратиться для его выполнения в автосервис.
В случае отсутствия профильной организации, которая сможет провести качественно работы, можно ремонт Рено Меган 2 сделать своими руками. Однако, необходимо внимательно подойти к вопросу изучения видео в данном направлении и соблюдать порядок работ, когда проводится замена фазорегулятора. Сначала извлекается сальник, как указано выше. Мотор Рено Меган 2 поддомкрачивается с помощью специальной «лапки» или идентичного предмета. После двигатель стопориться на совпадении рисок распредвала и коленвала. Демонтируются ролики и ременная передача ГРМ. После выкручиваются крепежи и фазорегулятор снимается.
Почему заклинивает клапан и как его почистить
Как уже говорилось выше, загрязнение клапана фазовращателя чревато его заклиниванием, что влияет на работу двигателя, динамику автомобиля и расход топлива. Причиной засора чаще всего становится грязь, которая проникает к устройству через повреждённый сальник. Смешанная с моторным маслом пыль попадает в зазор между корпусом и штоком, из-за чего последний начинает заедать. Кроме того, заклиниванию может способствовать повреждение или износ пластиковых лопаток фазорегулятора. В этом случае мягкая стружка гарантированно попадет в каналы прибора и с высокой долей вероятности может вызвать его заклинивание.
Очистить клапан «фазора» несложно – для этого устройство даже не придётся разбирать. Прежде всего, удалите защитную сетку, которая установлена на входном канале. Она выполнена в виде пружинного кольца, которое легко разжимается и снимается с корпуса. Воспользовавшись любым подходящим очистителем в виде спрея (для карбюратора, тормозов, форсунок и т. д.), промойте корпус клапана и его внутренние каналы. Затем необходимо просушить детали сжатым воздухом – его лучше всего подавать через выходной канал. Далее клемму соленоида подключают к источнику питания и по описанной выше методике проверяют четкость срабатывания и полноту открывания клапана.
В особо запущенных случаях промывка может не помочь. Тогда придётся развальцевать корпус, разобрать устройство и произвести основательную чистку клапана фазорегулятора Рено Меган 2.
После промывки и проверки работоспособности клапана необходимо установить в проточку защитную сетку. Специалисты рекомендуют аккуратно оплавить края её стыка паяльником – это убережёт фильтрующее кольцо от смещения. Всё, что осталось – это вернуть сальник на место и поставить клапан на двигатель.
Как видите, бояться ошибки DF080 нет причин – справиться с проблемой сможет даже начинающий. Что касается таких неисправностей, как заклинивание клапана или износ деталей фазовращателя, то их намного проще предупредить, чем устранить
Внимание к мелочам вроде масляного пятна вокруг клапана позволит вовремя восстановить его герметичность, что непременно скажется на здоровье двигателя и поможет сохранить семейный бюджет
