Что делать если перестал работать спидометр и тахометр

Не работает спидометр на ВАЗ 2114

Если перестал работать спидометр на «ВАЗ-2114», прежде всего необходимо найти причину поломки, их может быть несколько, но, как показывает практика, чаще всего из строя выходит датчик скорости, установленный на коробке передач. Найти прибор можно рядом со ШРУСом правым внутренним. Датчик, должен быть завернут на корпус привода и состоять из двух шестерёнок, сделанных из пластмассы.

Проверять работу датчика скорости позволяет бортовой компьютер, для этого необходимо переключить его на режим самодиагностики. Если после окончания проверки, компьютер выдаёт ошибку Р0500 в работе датчика скорости, это означает что датчик перестал предавать сигнал на контроллер (на ВАЗ 2115 не работает спидометр с теми же симптомами). То есть причина поломки известна, и она может крыться в отсутствии контакта в разъёмной колодке, что случается иногда в результате попадания под корпус воды. Или дело в обрыве провода, подходящего к датчику, или же в отсутствие напряжения в контакте питания.

Бортовой компьютер, это удобно, но, когда не работает спидометр на ВАЗ 2114, он не всегда может выдать адекватный ответ. Значит проверяем датчик своими руками.

Процедура проверки ДС:

• Откройте крышку капота своего автомобиля;
• Уберите адсорбер для удобства;
• Найдите в районе ШТРУСа провод, идущий собственно на датчик;
• Найдите само устройство, расположенное под дроссельным узлом.

После того как у вас получится найти и добраться до датчика,необходимо провести осмотр прибора, и проверить работоспособность устройства. Суть проверки в данном случае заключается в визуальном осмотре штока, на «родном» датчике производитель устанавливает пластиковый шток, который часто ломается, кроме пластикового штока, может ломаться и расположенная в нём приводная пластмассовая шестерня, у которой могут срезаться зубья, что, естественно, сказывается на работе датчика.

Вообще, изначально, не дожидаясь поломки датчика, все пластмассовые детали стоит заметить на более надёжные, сделанные из металла. То есть установкой металлического штока и шестерёнок можно легко предупредить вероятность регулярной замены прибора. Когда будете менять устройство, учитывайте цвет шестерён, известно, что 14 модель ВАЗа комплектуется агрегатами, имеющими разный объём, а числа привода спидометра меняются в зависимости от разных передаточных чисел основной пары. То есть цвет шестерён непременно должен быть идентичным.

После проведения проверки устройства, стоит сделать прозвон контактов в колодке, с целью нахождения обрыва в электрической цепи, не помешает замерить напряжение всех контактов. Для тестирования удобно использовать мультиметр, который продаётся в любом специализированном автомагазине, для проведения работ в данном случае выбирайте режим работы устройства – «вольтметр».

По окончании проверки контактов и датчика, следует проверить контроллер, если у вас имеются для этого знания, в противном случае стоит обратиться за помощью к специалистам. В общем же, при поиске причины неисправности спидометра всегда желательно начинать только с визуального осмотра, и только после приступать к прозвону цепи и прочим хитростям.

Замена датчика скорости ВАЗ 2114, ВАЗ 2115

Своими руками датчик скорости на «ВАЗ 2114», а также на «ВАЗ 2115» заменить довольно просто, процедура эта полностью идентична процедуре замены датчика скорости на «ВАЗ 2110».

Перед тем как приступать к процедуре замены датчика, проверьте на обрыв провода. Для выполнения работ вам понадобиться инструмент:

• плоская и крестовая отвертки;
• плоскогубцы;
• набор ключей.

В зависимости от модели самого датчика, может потребоваться и какой-то дополнительный инструмент.

Чтобы избежать неприятностей, начните работу с отсоединения клемм на аккумуляторе, после этого снимите с автомобиля воздушный фильтр и впускной патрубок, затем — клемму с датчика. В случае использования тросового привода спидометра, необходимо отсоединить его от датчика.

Место, в котором установлен датчик, аккуратно очистите от всего мусора и грязи, после этого возьмите в руки инструмент и снимите сам датчик, открутив крепёжную гайку, которая откручивается либо ключом на двадцать два, либо даже рукой.

В случае использования третьего вида датчика скорости, который производитель авто устанавливает в саму коробку передач, необходимо очистить устройство от масла, а после снятия прибора, посадочное место следует закрыть. В процессе установки нового датчика, процедуру нужно повторить, естественно, в обратной последовательности.

Не работает спидометр на Приоре: причины

Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра.

Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

1. Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;

Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;

Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы; Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

На этом можно считать проверку цепи питания спидометра завершенной.

Если обнаружить проблему не получилось, возможно, неисправность связана с самой приборной панелью. Чтобы это проверить, потребуется извлечь печатную плату, на которой располагаются все приборы, и внимательно ее осмотреть на наличие повреждений, окисления, плавление, обрывы и другие дефекты. Эффективна проверка платы на специальном диагностическом стенде в сервисном центре. Когда с платой имеются проблемы, мастера могут ее восстановить.

Выше были рассмотрены электронные варианты выхода из строя, но также не стоит забывать, что возможной причиной не рабочего спидометра в Приоре является повреждение стрелки или ее механизмов. Чтобы в этом убедиться, необходимо разобрать прибор и осмотреть его на наличие дефектов или на их отсутствие.

Как показывает практика, выход из строя спидометра и тахометра это довольно частое явление.

С одной стороны, такие поломки не влияют на основные функции авто, а с другой – водитель не получает важную информацию, что может привести к более серьезным неисправностям или даже ДТП.

Следовательно, если у вас перестал работать спидометр или же стрелка тахометра начинает «жить своей жизнью», необходимо срочно предпринимать какие-либо действия.

В данной статье мы рассмотрим, что и как нужно делать.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки. Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок;

   Откручиваем крепления патрубка и ослабляем его хомуты

2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку;

   Извлекаем проводку из датчика

4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать;

   Подденьте отверткой корпус датчика, если его нельзя вытащить вручную

6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
2. Прибора, которые ведет учет числа оборотов – тахометра.
3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
4. Разного цвета индикаторных ламп.
5. Шести отдельных ламп отвечающих за подсветку.
6. Ряда резервных гнезд, куда могут включаться лампы.
7. Одну колодку красного цвета. На электрической схеме она имеет X
8. Другую колодку белого цвета, имеющая обозначение X

Европанель для ваз 2110 Панель для ваз 2110 старого образца На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

• старые щитки имеют симметричное расположение приборов;
• в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный воль class=»aligncenter» width=»448″ height=»412″

Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение какого-либо из элементов конструкции. Обломанный трос гибкого вала, износ элементов червячной передачи, появлению люфтов, деформаций – все эти причины могут вывести индикатор количества оборотов двигателя из строя.

На что обратить внимание, если не работает электронный тахометр:

целостность электропроводки

При этом важно проверять не только сигнальный провод, но и «массу», питание приборной панели;
качество контактов. Наличие окислов, неплотный контакт внутри фишек вполне могут стать причиной выхода тахометра из строя;
целостность элементов измерительного блока, которые находятся за защитным стеклом внутри приборной панели

Среди механических повреждений транзисторов, перегорания микросхем, дорожек или вздутия резисторов самой распространенной причиной неработающего тахометра является нарушение целостности пайки. К примеру, на Mitsubishi Padjero II появление микротрещин в местах пайки элементов тахометра – общепризнанная болезнь.

На автомобилях со схемой подключения от генератора неработающий тахометр может служить признаком неисправности генератора. В таком случае поломка сопровождается зажиганием индикатора низкого заряда АКБ, спорадическим загоранием на приборной панели «гирлянды» из предупреждающих лампочек.

Не работает спидометр на Лада Калина: причины, неисправности

Часто от владельцев автомобиля Лада Калина можно услышать то, что перестал работать спидометр. Наиболее распространенной причиной этого является неисправность датчика скорости. В результате стрелка спидометра может прыгать по шкале или же просто находиться в недвижимом состоянии. Также она может часто зависать.

На видео замена датчика скорости (это основная поломка):

Основные симптомы и причины поломки

Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!

Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте

Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль

Датчик скорости

Датчик скорости на Калину находится в подкапотном пространстве

Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.

На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.

Артикулы

1. 1118-3843010.
2. 1118-3843010-02.
3. 1118-3843010-04.

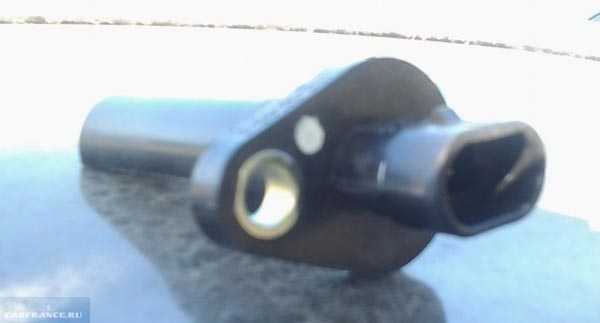

   1118-3843010-04 — самый распространённый артикул датчика скорости

Симптомы поломки датчика скорости

Менять датчик надо при таких неисправностях:

1. Стрелка спидометра прыгает или замерла.
2. Не считается километраж.
3. Не работает усилитель руля.
4. Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
5. Горит лампочка, которая говорит о том, что надо проверить мотор.

Способы ремонта

Осмотр разъёма датчика скорости

Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.

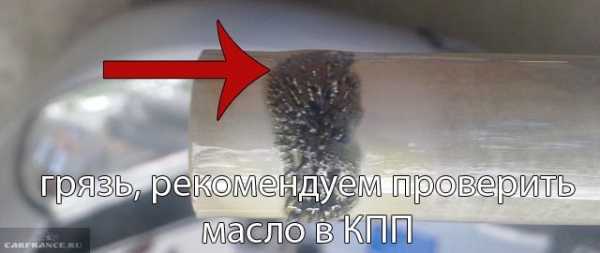

Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач

Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.

Замена датчика

Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:

1. Выключить зажигание.
2. Демонтировать воздушный фильтр.
3. Отсоединить провода.

4. Открутить крепление устройства.

   Демонтируем датчик скорости

5. Поставить новый датчик.

Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.

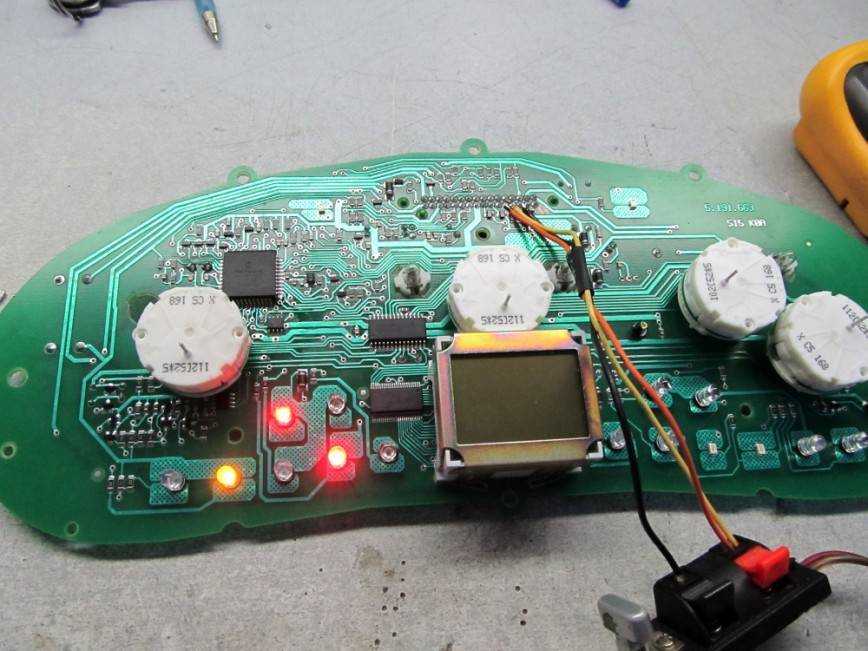

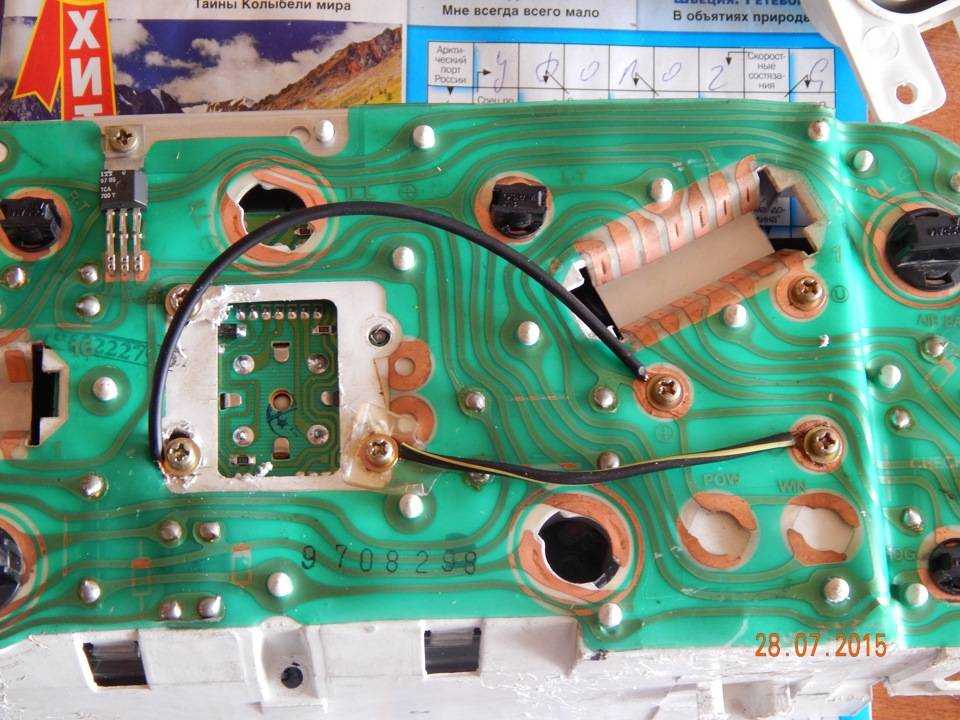

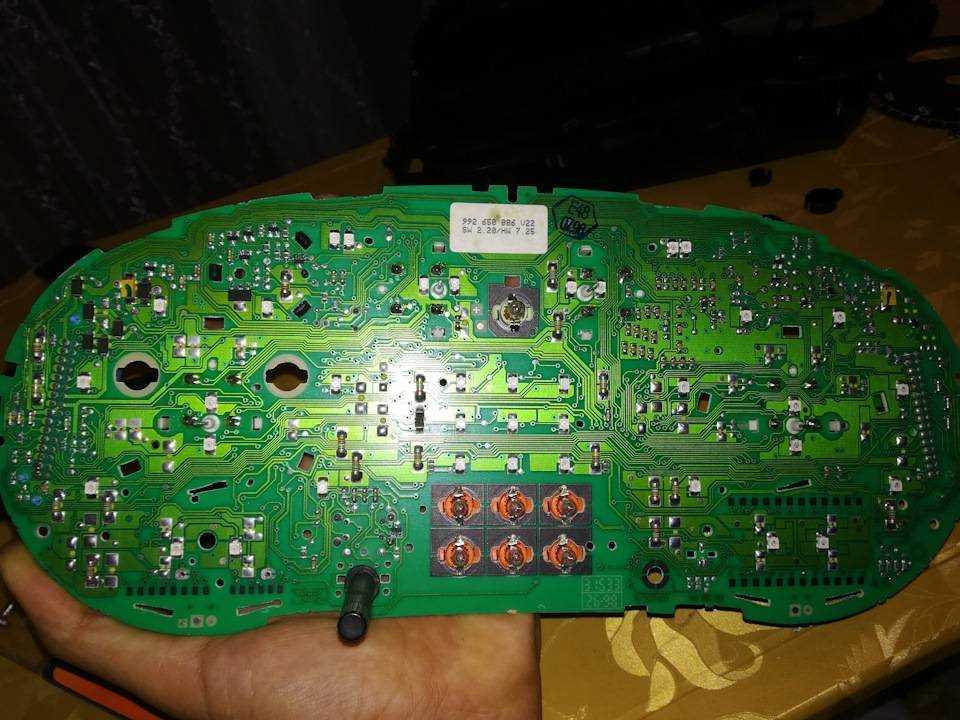

Поломка самого спидометра (щиток приборов)

Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.

Выводы

Если у автомобиля уже кончилась гарантия, то попробуйте сами заменить датчик скорости, но перед этим проверьте тестером сигналы на его контактах. В этом нет ничего сложного, а большинство датчиков можно проверить самому!

carfrance.ru

Распространенные места подсоса воздуха

• Неплотно зажатые хомуты патрубков, вакуумных шлангов.
• Трещины резиновых шлангов, патрубков. Чаще всего встречаются вблизи хомутов, в местах соприкосновения с элементами навесного оборудования.
• Порванная мембрана вакуумного усилителя тормозов.
• Негерметичность вакуумных клапанов (PCV, EGR, клапан продувки абсорбера). Причина подсоса — негерметичная мембрана, но не стоит исключать трещины корпуса. Если на автомобиле установлено ГБО, проверьте вакуумный корректор.

На автомобилях японского производства при поиске неисправностей уделите внимание системе вакуумных клапанов, участвующих в регулировке прогревочных оборотов и открытии каналов добавочного воздуха

• Трещина пластикового впускного коллектора вследствие заводского брака либо механических повреждений. Нередко такие коллекторы состоят из нескольких элементов, собранных на уплотнительных прокладках. Если прокладки вследствие температурных нагрузок в обжатом состоянии дубеют, через них будет подсасывать воздух во впускной коллектор.
• Неплотное прилегание впускного коллектора к ГБЦ.
• Изношенные либо неправильно установленные уплотнительные колечки топливных форсунок.
• Износ оси вращения дроссельной заслонки в корпусе (очень часто встречается на Mitsubishi Lancer 9).

Не работает тахометр: ремонт своими руками, причины, неисправности

Рассматриваемый агрегат позволяет отследить количество оборотов коленвала мотора. Ниже мы рассмотрим признаки отказа, их возможные источники и варианты исправления ситуации.

При движении авто показания измерительного агрегата помогают водителю выбрать момент повысить передачу и необходимый режим работы двигателя.

Даже новичок выберет удачный момент для переключения скорости по расположению стрелки.

Узнайте стоимость диагностики тахометра онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами! Получить цены

Неисправности на Нексия

Проблемы со спидометром.

Перестал работать спидометр на Дэу Нексия? Первое, что нужно сделать – уточните индекс двигателя (в зависимости от года выпуска он может быть четырех типов).

Данный параметр очень важен, ведь у каждого из них свои особенности спидометра. К примеру, в двигателях с индексом F16D3 и A15SMS информация к указателю скорости поступает от датчика, а с индексом A15MF и G15MF – через обычный тросовый привод.

У спидометров с тросовым приводом основная неисправность — поломка наконечников троса (со временем их грани просто стираются и перестают нормально работать). Чтобы определить проблему, необходимо снять щиток приборов и открутить гайку, которой крепится трос.

Если с наконечником все нормально, возьмите в руки трос и попробуйте немного проехаться. В случае, когда вращения в руке нет, необходимо лезть под капот и скручивать гайку, которая крепит трос к редуктору.

Здесь могут «всплыть» такие неисправности, как плохо закрученная гайка, срезанные зубья на шестернях редуктора или же поврежденный наконечник троса.

Для двигателей F16D3 и A15SMS, где стоит электронный спидометр, основной неисправностью может быть датчик скорости.

Популярные причины — попадание влаги или поломка самого узла. Чтобы проверить датчик, можно попробовать снять его и покрутить вал с помощью дрели или шуроповерта. Если спидометр работает нормально, тогда причина в пластмассовых шестеренках редуктора.

Не работает тахометр.

Самой частой неисправностью тахометра на Нексия является пробой высоковольтных проводов.

Часто неисправность с подергиванием стрелки на приборе исчезает уже после первого продергивания провода между трамблером и катушкой зажигания.

Диагностировать такую неисправность можно в темное время суток, когда искры хорошо видно.

Если же с катушкой и проводами все нормально, а тахометр все равно отказывается работать, ищите проблему в коммутаторе или же проводах, отходящих от него к тахометру.
