Замена приводов передних колес фольксваген поло 5

Пошаговая инструкция

1. Очищаем от грязи, брызгаем проникающей смазкой и ослабляем ступичную гайку. Ослабляем гайку пока машина на колесах.

2. Ослабляем колесные болты и поддомкрачиваем авто.

3. Снимаем колесо и до конца выкручиваем ступичную гайку.

4. Для удобства снятия левого привода нужно открутить гайку крепления пальца рулевого наконечника. Открутить гайку можно с помощью головки на шестнадцать и воротка. Если наконечник поменянный, гайка будет под головку на семнадцать.

Выпресовываем палец наконечника из кулака съемником. Если съемника нет, то бьем по кулаку молотком в то место где вставлен палец и он вылетит.

5. Откручиваем болт крепления пальца шаровой опоры и вынимаем палец из кулака. Подробно пояснять как это сделать не будем, это мы показывали ранее.

Перед установкой посмотрите чтобы на болту была не потянутая резьба. Если болт плохой, покупайте только оригинальный. Артикул сможете найти тут.

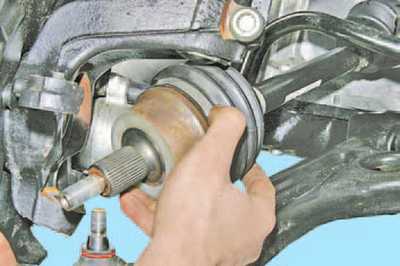

6. Извлекаем гранату из кулака. Обычно она вынимается легко. Если прикипела, возьмите выколотку по размеру и немного постучите.

Вынимаем гранату из кулака, поворачиваем его и кладем привод на рычаг. Если у вас машина с ABS извлеките предварительно датчик (нужно просто потянуть на себя) и освободите провода с креплений. Если этого не сделать, то когда будете поворачивать кулак можете порвать провода.

Извлекаем датчик ABS и провода

7. Сливаем масло из коробки. Это мы показывали ранее.

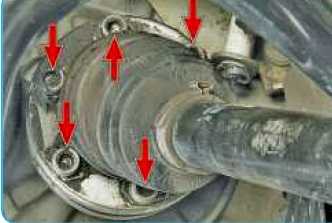

8. Откручиваем три болта которые крепят пыльник привода к КПП. Болты нужно предварительно очистить от грязи.

9. Извлекаем привод из КПП.

10. Очищаем от грязи и мусора посадочную часть для нового пыльника. После очистки посмотрите чтобы не было раковин и сколов в пазу.

11. Устанавливаем привод. Привод становиться только в одном положении. На одной из сторон крепления пыльника самое широкое расстояние от болта к болту.

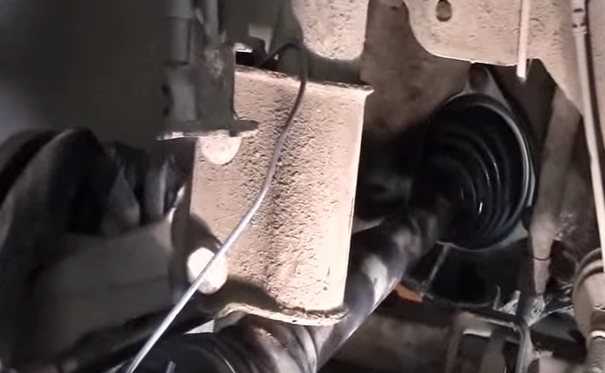

Привод можно подвязать проволокой чтобы удобнее было наживлять болты.

12. Наживляем три болта пыльника. Наживляем плотно сразу верхний болт, затем боковые.

13. Затягиваем сразу верхний болт, потом справа и слева. Не спешите и сразу полностью не затягивайте болты. Подтягивайте их по кругу 2-3 раза, а потом окончательно зажмите.

14. Заливаем масло в КПП и проверяем утечки масла вокруг пыльника. Рекомендую немного покрутить привод.

15. Вставляем привод в кулак, предварительно зачистив шлицы от грязи.

16. Далее особых нюансов нет, просто делаем обратную сборку:

• вставляем палец шаровой в кулак
• вставляем болт крепежа пальца шаровой и закручиваем
• наживляем ступичную гайку
• вставляем палец наконечника в кулак и затягиваем
• вставляем датчик АБС и закрепляем провод
• устанавливаем колесо
• затягиваем ступичную гайку

Как снять правый привод Logan и заменить пыльники

Конструктивная специфичность определяет отличия в процедуре замены правого привода и грязезащитного чехла наружного ШРУС. Их переустановка возможна только в случае полной разборки. Для этого потребуется снять внутренний ШРУС с грязезащитным чехлом, а затем установить пыльник наружного ШРУС, переместив его через весь вал. Наружный ШРУС Рено Логан не подлежит разборке, при поломке меняется узел правого колеса целиком.

Инструменты и запчасти

Работы по демонтажу правого привода Логан требуют предварительной подготовки. Прежде всего, нужно собрать необходимые инструменты, запасные части.

Надо иметь:

• Набор накидных ключей.
• Набор головок, вороток для скручивания шарнира.
• Отвертки с разными формами жал.
• Съемник стопорных колец.
• Выбойка из мягкого металла.
• Болгарка или боковые кусачки для перерезания старых хомутов.
• Из запчастей надо приобрести набор для замены грязезащитного чехла наружного ШРУСа, сам грязезащитный чехол, сальник привода, большой и маленький хомуты для крепления пыльника, а также смазку для шарнира (250 гр.).

Демонтаж приводного узла

Замена правого привода Рено Логан начинается с демонтажа правого колеса. После ее завершения выкрутите болт крепления шаровой опоры, отсоедините её. Сдвиньте поворотный кулак стойки на себя, придерживая ШРУС. Выведите из отверстия в ступице хвостовик шарнира равных угловых скоростей. Затем сдвиньте наконечник корпуса внутреннего ШРУСа со шлицевого вала КПП, снимите приводной вал.

Замена пыльников

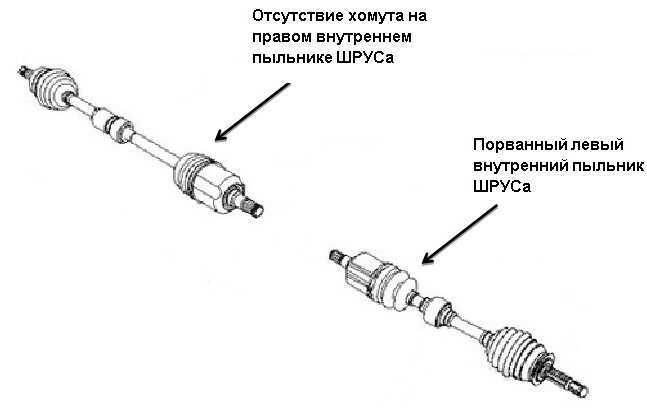

Вот так выглядит неисправный пыльник Если на грязезащитном чехле привода Логан обнаружили повреждение или трещину, то его нужно менять, иначе вся смазка ШРУС через трещину очень быстро будет выброшена центробежной силой наружу. Шарнир пересохнет, туда попадет влага с грязью. Это приведёт к тому, что в лучшем случае ШРУС придется менять, в худшем придется поменять узел целиком.

• Сперва снимите внутренний шарнир привода Logan. Для удобства работы зажмите его вал в тиски с губчатой прокладкой. Перекусите боковыми кусачками хомуты пыльника внутреннего. Если хомуты ещё нативные, подрежьте их наискось болгаркой или ножовкой по металлу, после чего подденьте их отверткой, снимите.
• Демонтируйте также корпус внутреннего шарнира. Отметив расположение, снимите съемником трипоид со стопорным кольцом с вала. Отодвинув назад грязезащитный чехол, выбейте молотком через выбойку шарнир с вала. Наконец пыльник внутренний тоже можете снять. Выньте вал из тисков, и снимите демпфер. Срежьте хомуты внешнего грязезащитного чехла. Старый порванный пыльник уже не нужен, его можно просто разрезать, чтобы было удобнее снять.

• Теперь после демонтажа можно начать установку грязезащитных чехлов. Наденьте на вал новый пыльник внешний со стороны трипоида. Здесь сюрприз – вал Рено Логан имеет утолщение по диаметру гораздо большее, чем малый диаметр пыльника, но резиновый чехол может растягиваться. Перед одеванием вал лучше смазать моторным маслом, Грязезащитный чехол желательно нагреть тепловым пистолетом, чтобы резина лучше тянулась. Здесь главное не переусердствовать, чтобы пыльник не порвать.

• Некоторые водители тщательно промывают в бензине ШРУС. Это можно сделать по желанию особенно, если узел разбирается полностью, но если в старой смазки ШРУСа не обнаружено никаких инородных элементов, грязи, земли или воды, то промывать такой ШРУС нет смысла. Просто удалите старую смазку тряпкой, нанесите новую.
• Готово, теперь установите привод в обратном порядке на Логан. Пыльник внутренний установите при сборке в соответствующий момент. Залейте коробочное масло, можно ехать.

Замена привода на Рено

Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.

1. Ослабеваем центральную ступичную гайку и колесный крепеж.
2. Вывешиваем автомобиль Renault Logan и удаляем колесо.
3. Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
4. Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
5. Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
6. Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
7. Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
8. Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
9. Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
10. Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
11. Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
12. Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
13. Пыльники подлежат креплению с помощью новых хомутов.
14. По завершении установки хомутов можно приступать к монтажу собранной полуоси.
15. Далее производим заливку смазки в трансмиссионный агрегат.

Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.

Это интересно: Ремонт Форда Эксплорер и Джипа Либерти влетит в копеечку

Снятие привода правого переднего колеса

Для снятия привода правого переднего колеса выполните следующее:

Выполните с правой стороны автомобиля операции 1~9, которые выполняли с левой стороны для снятия привода левого передне­го колеса (см. выше).

Сдвиньте корпус внутреннего шарнира со шлицевого хвостовика полуосевой шестерни и снимите привод правого переднего колеса с автомобиля.

Устанавливайте привод правого перед­него колеса и все снятые детали в последова­тельности, обратной снятию.

Перед установкой привода нанесите на шлицы хвостовика полуосевой шестерни смазку MOLYKOTE BR2.

После установки всех деталей залейте масло в коробку передач.

Установите колесо и заверните болты крепления колеса до упора, не затягивая их окончательно.

Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, момент затяжки гайки 280 Нм (28 кг/см).

Переме­щать автомобиль при незатянутой гайке ступицы категорически запрещено во из­бежание повреждения сепаратора под­шипника ступицы.

Не используйте гайки ступиц повторно.

Затяните болты крепления колеса.

Установите декоративный колпак колеса.

Снятие и установка приводов передних колес Renault Logan

Приводы передних колес снимают для за­мены при повреждении или для замены шар­ниров и их чехлов.

Кроме того, приводы пе­редних колес бывает необходимо снимать для получения доступа к другим агрегатам

Внутренние шарниры приводов передних колес различны по конструкции, поэтому левый и правый приводы снимают частич­но разными приемами, описанными в от­дельности для каждого привода.

Для снятия привода левого переднего ко­леса выполните следующее.

Снимите защиту картера двигателя.

Слейте масло из коробки передач.

Снимите декоративный колпак левого пе­реднего колеса.

Ослабьте затяжку гайки ступицы и бол­тов крепления колеса.

При отворачивании гайки ступицы автомо­биль должен стоять на земле ослабляйте и затягивайте болты крепления колес толь­ко на автомобиле, стоящем на земле.

Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опо­ры. Снимите переднее колесо.

Если на автомобиле установлена антиблокировочная система тормозов (ABS), отсо­едините колодку жгута проводов от датчи­ка скорости вращения колеса.

Отсоедините от поворотного рычага ле­вую рулевую тягу.

Замена привода на Рено

Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.

1. Ослабеваем центральную ступичную гайку и колесный крепеж.
2. Вывешиваем автомобиль Renault Logan и удаляем колесо.
3. Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
4. Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
5. Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
6. Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
7. Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
8. Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
9. Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
10. Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
11. Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
12. Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
13. Пыльники подлежат креплению с помощью новых хомутов.
14. По завершении установки хомутов можно приступать к монтажу собранной полуоси.
15. Далее производим заливку смазки в трансмиссионный агрегат.

Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.

Замена ШРУСа Рено Логан (Сандеро) своими руками

Замена ШРУСа Рено Логан

может потребоваться, когда шарниры равных угловых скоростей пришли в негодность. Но стоит сразу сказать, что есть наружный ШРУС (наружная граната) и внутренний. Наружный расположен в ступице колеса, а внутренний втыкается в коробку передач. В большинстве случаев в первую очередь выходит из строя именно наружный ШРУС Renault Logan, поскольку он мало того, что более нагружен механическими воздействиями, но и довольно сильно нагревается из-за активной работы тормозных колодок.

При этом пыльник наружной гранаты Логана в более уязвимом месте и так же быстрее изнашивается, трескается и рвется. А с порванным пыльником ШРУСа далеко уехать не получится, как только грязь и песок попадет внутрь ШРУС, то можно прощаться с этим элементом привода.

Конструктивно левый и правый приводы колес Рено Логан разные. Ведь длина приводов различна из-за несемитричного расположения коробки передач. Далее фото, которое наглядно покажет чем отличаются левая и правые полуоси Логана.

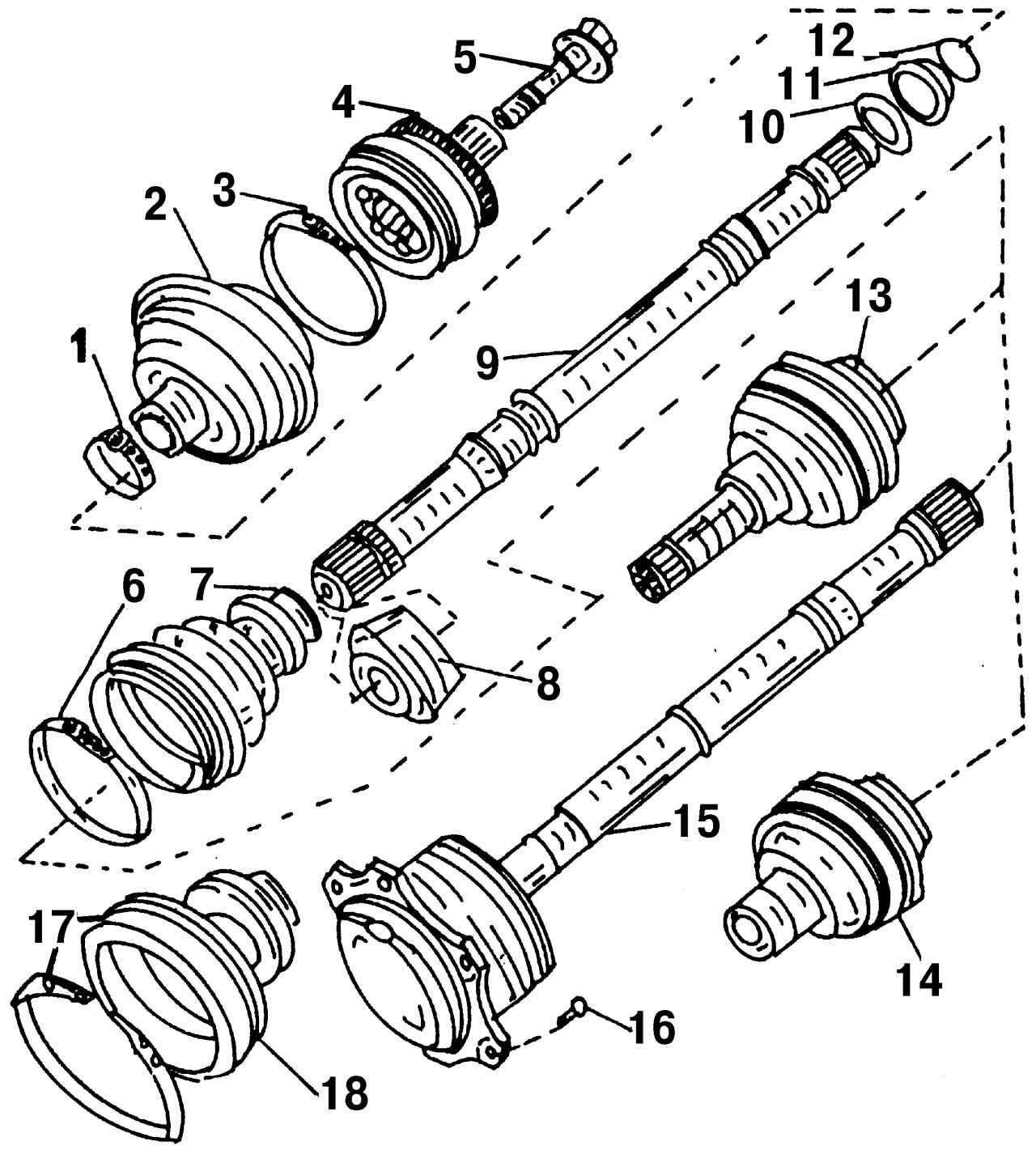

Приводы правого «А» и левого «В» колес Рено Логан

1 — корпус наружного шарнира 2 — большой хомут крепления чехла наружного шарнира 3 — чехол наружного шарнира 4 — малый хомут крепления чехла наружного шарнира 5 — демпфер 6 — вал привода правого колеса 7 — малый хомут крепления чехла внутреннего шарнира привода правого колеса 8 — чехол внутреннего шарнира привода правого колеса 9 — большой хомут крепления чехла внутреннего шарнира привода правого колеса 10 — корпус внутреннего шарнира привода правого колеса 11 — трехшиповик внутреннего шарнира привода левого колеса 12 — держатель чехла внутреннего шарнира привода левого колеса 13 — чехол внутреннего шарнира привода левого колеса 14 — хомут крепления чехла внутреннего шарнира привода левого колеса 15 — вал привода левого колеса

А теперь снимаем приводы колес для замены ШРУСов или их пыльников. Для начало необходимо слить масло из коробки передач. Затем откручиваем ступичную гайку (сама гайка одноразовая, поэтому её придется потом заменить новой) вывешиваем переднюю часть автомобиля и снимаем колесо. Далее нам необходимо снять шаровую опору, после чего можно отводить поворотный кулак в сторону, одновременно выталкивая из ступицы наружный ШРУС. Фото прилагается.

Как только наружная часть привода освобождена, нам необходимо вытащить гранату из коробки. Для этого головкой на 13 отворачиваем три болта крепления держателя чехла внутреннего шарнира к картеру коробки передач. И легко вынимаем более короткий левый привод.

Для того, что бы вытащить правый привод полуоси со ШРУСами проводим следующую операцию. Внешний ШРУС освобождаем окручивая ступичную гайку и шаровую опору (как и в случае с левым приводом), а внутренняя часть освобождается еще проще. Просто сдвигаем наконечник корпуса внутреннего шарнира привода правого колеса со шлицевого вала полуосевой шестерни дифференциала и снимаем привод правого колеса. Смотрим фото.

Наружные ШРУСы Рено Логан приводов обоих колес одинаковы, выполнены неразборными и не демонтируются с валов. Разобрать вы можете только внутренние гранаты, которые стоят ближе к коробке передач. Поэтому для замены наружного ШРУСа придется купить гранату в сборе с валом, а вот внутреннюю гранату можно купить отдельно. Производитель утверждает, что замена смазки в шарнирах равных угловых скоростей Рено Логан не требуется, если конечно не порвался пыльник. В ШРУСах используется смазка MOBIL CVJ 825 BLACK STAR рассчитанная на весь срок службы шарниров. Кстати, внутренние ШРУСы для Логана подходят от моделей Renault: Megan, Scenic, Clio, Twingo, Kangoo; Citroёn Saxo; Peugeot 106; Volvo: 440, 460, 480… Правда пыльник у Renault Logan стоит свой оригинальный.

Снятие и установка привода переднего колеса Renault Duster

Работу выполняем для замены наружного или внутреннего шарниров привода или их защитных чехлов, замены сальника привода, а также при снятии коробки передач.

Для выполнения работы потребуются смотровая канава или эстакада (это удобнее, но можно выполнить работу и на ровной горизонтальной площадке), новая гайка ступицы (обычно поставляется в комплекте с наружным ШРУСом или в составе его ремонтного комплекта). Гайку ступицы переднего колеса отворачиваем с помощником.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.

2. Снимаем декоративный колпак колеса. Колесо устанавливаем на место.

3. Помощник нажимает педаль тормоза и удерживает ее нажатой. Торцовым ключом на 30 мм ослабляем затяжку гайки передней ступицы, как это показано при снятии привода заднего колеса.

4. Устанавливаем автомобиль на надежную подставку и снимаем переднее колесо.

Замечание

Если работа выполняется как подготовка к снятию или ремонту коробки передач, то на автомобилях с МКП необходимо слить трансмиссионное масло, а на автомобилях с АКП — рабочую жидкость автоматической коробки передач. Если приводы снимаете для ремонта или замены и при этом не планируется снятие коробки передач, то жидкость/масло можно не сливать. Доста-точно будет расстелить ветошь под коробкой передач.

5. Отсоединяем шаровую опору от рычага передней подвески.

6. Окончательно отворачиваем гайку ступицы переднего колеса, извлекаем шайбу и обрабатываем проникающей смазкой шлицевое соединение наружного шарнира и ступицы.

Замечание

При снятии левого привода поворачиваем рулевое колесо до упора вправо, а при снятии правого привода поворачиваем рулевое колесо до упора влево. Чтобы снять привод правого переднего колеса переднеприводного автомобиля, накидным ключом на 13 мм отворачиваем болт скобы крепления подшипника промежуточной опоры.

Замечание

Чтобы снять привод правого переднего колеса на переднеприводном автомобиле (2WD) отводим скобу вниз, извлекаем подшипник опоры из кронштейна и снимаем привод. На полноприводном автомобиле (4WD) правый привод извлекаем из раздаточной ко-робки так же, как левый привод из коробки передач.

10. Шлицевой отверткой поддеваем и снимаем стопорное кольцо с хвостовика корпуса внутреннего шарнира.

11. Используя накидной ключ подходящего размера в качестве оправки, устанавливаем новое стопорное кольцо в кольцевую проточку хвостовика.

12. Устанавливаем приводы в обратной последовательности. Болт скобы крепления промежуточной опоры привода правого колеса затягиваем моментом 21 Нм. Приводы крепим к ступицам новыми гайками. Гайки затягиваем моментом 280 Нм.

13. Доводим уровень трансмиссионного масла в МКП или рабочей жидкости АКП до нормы. Ветошью удаляем потеки с картера коробки передач.

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме «Снятие и установка привода переднего колеса» для Renault Duster

Снятие и установка левого привода Рено Логан, Сандеро, Ларгус

Замена сальника раздаточной коробки правого привода Дастер

Сальник правого привода замена. Рено Логан, Сандеро, Лада Ларгус. | Видеолекция#2

Это интересно: Снятие тяги управления коробкой передач Renault Logan 2004-2009 Бензин

Как выбрать приводной вал для RENAULT LOGAN 1.4?

Когда необходимо менять приводной вал?

В целом приводной вал является достаточно надежным узлом, где детали, передающие вращающий момент выполнены из высококачественной стали, однако есть ряд факторов, которые могут привести к его выходу из строя, например износ ШРУСов или шлицевых соединений приводного вала из-за нарушения герметичности или постоянной эксплуатации автомобиля в режиме максимального крутящего момента.

Долговечность приводного вала изначально зависит от прочностных и нагрузочных характеристик, заложенных при конструировании, от качества материала, характеристик смазки, состояния дорог на которых эксплуатируется автомобиль, стиля езды и внимательности его владельца. Основной причиной выхода из строя приводного вала является повреждение пыльников и вымывание смазки. В условиях не очень качественного дорожного полотна, пыльники приводных валов могут получить повреждения, и если это вовремя не заметить – ШРУС или шлицевые соединения неизбежно выйдут из строя. Появление малейшего дефекта пыльника (трещина, истирание, смещение или неплотное прилегание в местах фиксации, нарушение формы), требует замены пыльника на новый.

Если же приводной вал все-таки начал изнашиваться, на это укажут люфты при осмотре автомобиля, а также хруст, щелчки, удары при движении автомобиля. В зависимости от конструкции узла и виде неисправности, при ремонте приводного вала возможна замена его отдельных частей, но зачастую требуется замена приводного вала в сборе.

Какой приводной вал выбрать для RENAULT LOGAN 1.4?

На сегодняшний день перед владельцем автомобиля всегда встает вопрос — какие приводные валы выбрать — оригинальные или аналог? По возможности нужно отдать предпочтение оригинальным деталям. В случае с приводными валами оригинальные узлы – единственный вариант замены. Однако на многие европейские модели автомобилей выпускаются высококачественные привода и ШРУС. Качественный бренд, например GKN, выпускающий приводные валы, которые по своим характеристикам на 100% соответствуют параметрам, заложенным в конструкции (характеристики, материал, размеры), позволяет забыть о замене приводного вала на срок до 100 — 150 тыс. км. В случае же приобретения самых дешёвых (как правило, китайских) вариантов, возможно данную деталь придется снова менять уже через 20-30 тыс. километров.

Можно ли заменить приводной вал самому?

Процедура замены приводных валов описана на множестве интернет-ресурсов и в любом руководстве по ремонту для RENAULT LOGAN 1.4. Процедура замены занимает 60 — 90 минут.

Что если не менять приводной вал?

Износ приводного вала ведет в конечном итоге к его разрушению и тогда автомобиль не сможет двигаться самостоятельно. Это может случиться в самый неподходящий момент, когда до ближайшего автосервиса многие десятки километров. Чтобы это не произошло, необходимо регулярно проводить техническое обслуживание автомобиля, в процессе которого проверять состояние приводных валов. Если компоненты приводного вала изношены, его нужно в скорейшем порядке ремонтировать или менять.

Как подобрать приводной вал для RENAULT LOGAN 1.4?

Подобрать приводной вал для RENAULT LOGAN 1.4, как и другие запчасти, можно либо в оригинальном каталоге, либо в каталоге заменителей. Если есть сомнения в правильности подбора приводного вала — сделайте запрос подбора приводного вала по VIN автомобиля у нас.

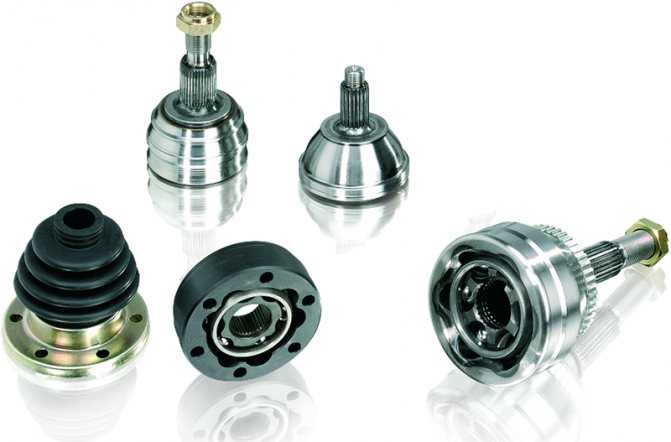

Выбор ШРУСа по производителю

Шарниры равных угловых скоростей — востребованная среди автомобилистов деталь, поэтому перечень производителей подобных запчастей достаточно широк. Другой вопрос в том, какие эксплуатационные свойства гарантирует тот или иной бренд.

Большинство владельцев «Нивы» в качестве бюджетного, но надежного варианта советуют ставить заводские ВАЗовские шарниры в сборе с валами. В этом случае следует быть крайне внимательным при покупке, потому что количество контрафакта в данной ценовой категории просто зашкаливает.

Среди альтернативных вариантов лучшими считаются ШРУСы от фирм Lobro, GKN, PILENGA, однако есть и такие автолюбители, которых качество данной продукции разочаровало.

Еще одним фактором, негативно влияющим на срок службы гранат, является увлечение автовладельцев лифтингом своей «Нивы». В результате увеличения дорожного просвета углы изгиба ШРУСов приближаются к максимально допустимым. При последующей поездке по серьезному бездорожью может возникнуть ситуация, которая приведет к сверхнормативному перекосу полуосей и поломке шарнира.

ШРУС, или шарнир равных угловых скоростей, — это механизм, с помощью которого обеспечивается передача крутящего момента от системы трансмиссии на колеса. При этом тяга передается на ведущие управляемые колеса без потерь в мощности. Механизм позволяет обеспечивать повороты до 70 градусов.

Существует несколько типов ШРУСов, которые применяются в переднеприводных авто. Сухариковые устанавливаются преимущественно на тяжелые грузовики или автобусы. ШРУС трипоидный применяют во внутренних конструкциях из-за их характеристик осевых перемещений. Спаренные карданные угловые шарниры не особенно популярны по причине сложной конструкции. Шариковый ШРУС наиболее распространен на переднеприводных автомобилях. Такие установлены на моделях от «АвтоВАЗа».

Как не купить подделку

Подделка ШРУСа не является очень частым явлением. Далеко не на всех заводах можно сделать низкокачественную реплику так, чтобы факт подделывания сразу не приходил на ум при осмотре. Так что если вы хотите купить качественное фирменное изделие, обязательно следите за следующим:

1. Покрытие и обработка. Как показывает практика, только «левак» может быть гальванизированным, отпесоченным или крашеным;
2. Исполнение упаковки. Каждый крупный производитель тратит деньги на материалы и дизайн упаковки. На ней также имеются наклейки с защитными кодами, а часто QR-код, отсканировав который можно сразу же определить подделку;
3. Работа с металлом. Во-первых, на оригинале не может быть следов грубой механической обработки. Во-вторых, вы увидите следы побежалости на внутренней и на наружной стороне чаши;
4. Маркировка. Маркировка на самом ШРУСе и его пыльнике должна быть четкой. Причем, если шарнир оригинальный, то и пыльник почти со стопроцентной вероятностью будет оригинальным;
5. Стопорное кольцо. Кольцо круглым не должно быть;
6. Качество пыльника. Если пыльник термопластовый (его ошибочно называют просто пластиковым), то проверить его качество сложно. А вот резиновый пыльник не должен пачкать: проведите по нему листом бумаги/ватмана и наблюдайте наличие на ней следов. Допустимо наличие почти незаметного следа;
7. Установочный комплект. В комплекте идет все, что нужно для установки, в том числе мелкие детали, вроде гаек, хомутов, стопорных колец. Фирмы с репутацией все это в коробку положить не забывают, производители фальсификата – забывают часто.

К несчастью, даже в магазинах с репутацией можно купить подделку. Лучшие покупать в официальных магазинах, адреса которых можно найти на сайте производителя запчастей. При покупке настаивайте на выдаче вам не только кассового чека, но и товарного – так вы сможете легко вернуть в магазин тот ШРУС, который вы внимательнее осмотрели дома.

Снятие, замена, установка ШРУСа Renault Logan

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Насадка на вороток 10 мм
• Гаечный ключ накидной изогнутый 21 мм
• Шестигранный ключ 6 мм
• Балонный ключ
• Динамометрический ключ
• Отвертка плоская средняя
• Съемник шаровых шарниров
• Монтажная лопатка
• Молоток
• Башмаки
• Домкрат
• Опорные стойки
• Выколотка из мягкого металла

Детали и расходники:

• Правый привод
• Левый привод
• Смазка MOLYKOTE BR2
• Трансмиссионное масло
• Ступичные гайки (2 шт.)

Передний левый привод:

1. Демонтируйте защиту картера двигателя, как описано здесь.

2. Слейте масло из коробки переключения передач, следуя инструкциям описаным здесь.

3. Снимите декоративный колпак переднего левого колеса. Ключом с насадкой на 30 мм слегка открутите ступичную гайку и крепежные болты колеса.

Предупреждение:

При отворачивании/затягивании ступичной гайки и крепежных болтов колеса автомобиль должен быть установлен на земле.

4. Затормозите автомобиль, подняв рычаг стояночной тормозной системы и установив под задние колеса противооткатные «башмаки».

5. Приподнимите переднюю часть автомобиля и установите ее на крепкие и надежные опоры.

6. Отсоедините колодку проводного жгута от датчика скорости вращения колеса (для автомобилей, оборудованных антиблокировочной системой).

7. Отсоедините левую рулевую тягу от поворотного кулака, как описано здесь.

8. Накидным ключом на 21 мм и шестигранником на 6 мм ослабьте крепежную гайку верхней части стойки амортизатора.

9. Снимите с поворотного кулака шаровую опору, для этого отожмите вниз нижний рычаг и преодолейте упругое сопротивление стабилизатора поперечной устойчивости автомобиля.

10. Сместите в сторону стойку амортизатора, одновременно извлекая из ступицы хвостовик наружного ШРУСа.

Примечание:

Если извлечение хвостовика вызывает осложнения, разрешается выбить его из ступицы, нанося легкие удары молотком через проставку из дерева или мягкого металла.

Предупреждение:

Не допустите выход приводного вала из шестерни полуоси, иначе возможно падение роликов шарнира в картер коробки переключения передач!

11. Отверните и извлеките три болта, крепящие держатель чехла приводного внутреннего шарнира к картеру коробки переключения передач.

12. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса.

Примечания:

При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.

Соблюдайте осторожность и при монтаже привода. 13

Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности

13. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности.

Заключительные моменты

Ввиду простоты конструкции большинства узлов в Рено Логан, владельцам предоставлена возможность самостоятельной замены пришедших в негодность элементов систем. Как видно, процесс по замене сальников полуосей не характеризуется особыми трудозатратами и под силу любому «Логановоду». Такой подход неизбежно приводит к экономии средств.

При работе принимаем эффективные меры по сохранению целостности пыльников внутренних шарниров. Новые запчасти подбираем с учетом их артикулов.

Не следует пренебрегать возможностью заменить масло в коробке Рено Логан, что только позволит продлить «жизнь» данному сложному агрегату.

Ветошь используем в достаточном количестве для обеспечения тщательной очистки требующих этой манипуляции поверхностей. Это избавит трансмиссионный агрегат от проникновения в картер посторонних частиц.
