Замена сальника кулисы приора 16 клапанов своими руками

Замена сальника коробки (штока КПП) на примере ВАЗ 2108-2109 |

Сегодня поговорим о сальниках КПП. В своей очередной статье про ремонт своими руками я хочу рассказать о том, как заменить сальник штока коробки передач на ВАЗ 2108-2109. Замена сальника коробки производится двумя способами, первый предусматривает снятие КПП, другой — замену непосредственно на автомобиле. Не знаю, может для кого-то первый способ подойдет больше, а мне лично не охота снимать коробку, для того чтобы заменить сальник штока коробки переключения передач. Второй вариант более простой и быстрый, за что я собственно его и выбрал.

Диагностика.

Понять, что необходима замена сальника коробки, можно после заезда на смотровую яму или после длительной стоянки авто. У авто, которое нуждается в замене сальника, после стоянки будут оставаться масляные подтеки и следы на асфальте. Что характерно, в некоторых случаях владельцы автомобилей списывают это явление на плохо закрученный масляный фильтр. Если вовремя не заменить сальник штока, можно «доездиться» до того, что коробка станет сухой после чего уже одной заменой сальника вы не отделаетесь. Для того чтобы избежать такого явления, специалисты рекомендуют регулярно следить за уровнем масла в КПП, а также двигателе. Кроме подтечек масла, обнаружить испорченный сальник можно по характерному хрусту, который появляется при переключении некоторых передач.

Замена сальника коробки передач своими руками: инструментарий.

1. Ключи на «10», «13».
2. Изогнутая шлицевая отвертка или что-то похожее на вязальный крючок.
3. Шило.
4. Пластиковая пробка из под воды.

Для произведения данного ремонта потребуется смотровая яма или подъемник, можно также сделать по старому «дедовскому методу». Для этого необходимо взять две покрышки шины и положить их плашмя, затем по доскам или камешкам можно выехать на это возвышение.

Теперь непосредственно о том, как заменить сальник штока коробки передач.

1. Залезьте под машину.

2. Найдите шток КПП, который закрыт резиновым пыльником. Найти его очень просто, он будет выделятся мокрым масляным пятном, см. фото.

3. Далее отогнув широкую часть пыльника, вы увидите карданчик, который крепится к штоку.

1. Для того чтобы добраться к сальнику, нужно отсоединить карданчик от штока, а также от рычага КПП. Он крепится к рычагу КПП при помощи болта под ключ на «13».
2. Открутите не до конца гайку, это ослабит соединение рычага с карданчиком.
3. Теперь извлеките рычаг из карданчика, тем самым вы включите первую или третью передачу.
4. Для того чтобы отсоединить от штока карданчик, необходимо отвести рычаг в сторону, после чего используя ключ на «10», полностью выкрутите болт.
5. Снимите карданчик и отложите его в сторону.

9. Когда вся вышеописанная работа выполнена, можно снять резиновый пыльник и увидеть непосредственно цель ремонта, сальник штока КПП. Он расположен в своего рода углублении, в месте входа штока в коробку, поэтому извлечь его без применения спец-инструмента у вас не получится. Например, я для этого использовал шило, как вариант можно взять саморез и закрутить его в сальник, а затем как штопором вытянуть его из посадочного места.

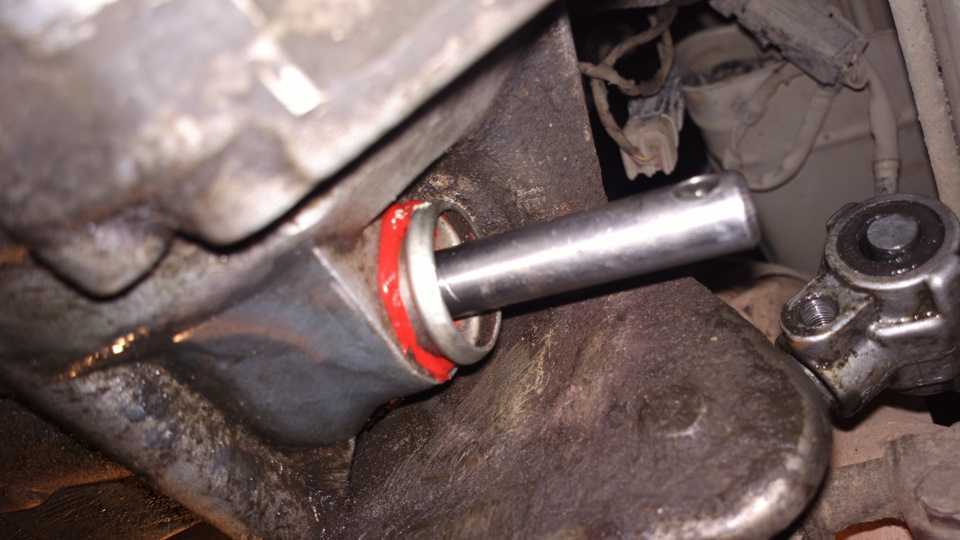

1. После того как старый сальник извлечен, начинается замена сальника коробки на новый.
2. Перед тем как установить новый, очистите все от масла и грязи, и только после того запрессуйте сальник штока в посадочное место.
3. Чтобы установить новый сальник коробки я использовал пробку от пластиковой бутылки, предварительно вырезав центральную ее часть. Можно и без нее, здесь, как говорится, кому как удобнее.
4. Если заменить сальник коробки переключения передач удалось, можете приступать к сборке в обратном порядке.

Важные нюансы

Иногда после соединения рычага КПП с карданчиком, кулиса (та, что в салоне) может сильно сместится, после чего переключение некоторых передач станет просто невозможным. Виной этому становится болт на «13», который соединяет крепления карданчика и рычага КПП. Все дело в том, что данный болт является еще и регулировочным, поэтому перед тем как собрать все инструменты и объявить о завершении работы, ослабьте его, и манипулируя рычагом переключения передач, настройте ход ручки «под себя». Например, можно сделать так, что 5 передача будет находиться ближе, то есть за ней не нужно будет тянуться далеко.

Теперь, когда все собрано, осталось долить масло в коробку и проверить работу в движении. На этом у меня все, надеюсь, вам все понятно, пробуйте и у вас все получится, замена сальника коробки передач — не сложнее замены колеса или салонного фильтра.

avtopulsar.ru

Шкив, или демпфер, привода генератора, его назначение

Многоручьевой привод генератора и остальных дополнительных агрегатов при их установке на «Приору», кроме передачи вращающего момента от коленчатого вала, выполняет ещё одну важнейшую работу. Чтобы разобраться с её значением, стоит сделать небольшое отступление в устройство ЭСУД.

Принцип работы двигателя с «инжектором»

Автомобили, оснащённые ЭСУД, кардинально отличаются от привычных карбюраторных машин. Дело в том, что за все действия систем зажигания и подачи топлива, здесь отвечает ЭБУ (Электронный блок управления). Именно он подаёт сигналы для образования искры в камерах цилиндров. И он подаёт сигналы на впрыск топлива, открытием форсунок топливной рампы. Естественно возникает вопрос, как компьютер узнаёт о том, что пришло время давать команды на включение необходимых узлов?

Об этом ему сообщает датчик коленчатого вала. Стоит рассмотреть этот процесс более детально. Этот датчик работает на давно и хорошо известном эффекте Холла. То есть сигнал прерывается, когда на читаемом диске с датчиком совпадает специальный технологический просвет. На «инжекторных» автомобилях этот сигнал совпадает с ВМТ (Верхней мёртвой точкой) такта сжатия первого цилиндра. Так вот, необходимо знать, что на российских автомобилях именно шкив и выполняет работу информационного диска.

Особенности шкива (демпфера)

Привод генератора «Приоры», как и других отечественных автомобилей, называется демпфером. Это Диск с ручьями, по краю которого идёт череда зубцов. В одном месте двух зубцов не хватает. Это и есть нужное положение коленвала, именно с него и начинает отсчёт компьютер. Итак, с момента попадания этого проёма в зону действия датчика, ЭБУ «Приоры» посылает сигналы на открытие форсунок и образование искры в цилиндры, по привычной всем схеме.

Двигатель работает по заложенным в память ЭБУ таблицам. Из этого должно быть понятно, что шкив не просто приводит в действие генератор, но и даёт команду на запуск мотора!

Замена сальника первичного вала

Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

1. Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
2. Стрелками, на правом левая стрелка, на левом правая.
3. Цветом. Левый – красный. Правый – черный.

Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.

Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.

Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.

Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.

Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.

Замена сальника штока выбора передач

Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.

Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.

Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся.

Закончилась работа по замене сальников коробки переключения передач на ВАЗ 2109. На этом я заканчиваю статью и желаю Вам, дорогой читатель успехов в эксплуатации автомобиля!

Замена сальников КПП привода видео

Удачи Вам, дорогие читатели блога RtiIvaz.ru и до скорых встреч!

Читайте далее:

Замена сальника коленвала Приоры

Для производства работ вам потребуется:

• плоская отвертка;
• набор головок и гаечных ключей;

«Важно! До начала проведения ремонта коробка и сцепление должны быть демонтированы. Кроме того, заранее отметьте расположение моховика относительно коленвала»

1. При помощи головки или ключа открутите шесть болтов крепления моховика. Для того чтобы предотвратить вращение последнего, при помощи отвертки застопорите колесо маховика.

После того как болты извлечены, необходимо снять стопорную пластину и вытянуть маховик на себя.
Произведите тщательный осмотр сальника на наличие нарушений герметичности, следов протекания масла.
После обнаружения признаков неисправностей, возьмите в руку отвертку и аккуратно подденьте уплотнительное кольцо со стороны металлической втулки. Вытяните изделие наружу

«Обратите внимание! Сразу после извлечения изделия, рекомендуется осмотреть, протестировать работу подшипника коленчатого вала. Если его вращение затруднено или он издает неприятные звуки, то желательно заменить и его».
Возьмите новый сальник коленвала (приора 16 клапанов) и смажьте рабочую поверхность детали при помощи моторного масла.
Расположите элемент смазанной кромкой внутрь (в блок цилиндров) и заправьте его максимально плотно к втулке коленчатого вала.
Для более плотного и герметичного соединения потребуется применить запрессовачное кольцо (оправку)

Если таковой в наличии не имеется, отлично подойдет обычная накидная головка радиусом на несколько миллиметров меньше, нежели кольцо для уплотнения.
Установите все элементы в обратном порядке.

Покупаем новое изделие

В процессе выбора особое внимание уделите упаковке, наличию голографических элементов на ней. Если вы уверены что в вашей Приоре сальник не менялся с завода, тогда возьмите старое изделие с собой в магазин и сравните маркировку, нанесенную на корпус оригинала с новой деталью

Если производитель одинаков, а внешний вид (нанесенные обозначения) различается, то это повод задуматься о подлинности авто товара.

Передний сальник коленчатого вала двигателя «Приора» прикрыт приводной шестерней и шкивом, как в принципе и на всех двигателях серии автомобилей российского производства с ведущим передним приводом. Но необходимо учитывать, что на моторах, оснащённых ЭСУД (Электронная система управления двигателем), шкив не только приводит в движение генератор, иногда ГУР (Гидроусилитель руля) или кондиционер, но и выполняет ещё одну из ведущих функций управления.

Принцип работы

Изучите схему ниже, чтобы понять, как работает короткоходная кулиса. Рычаг установлен в нейтральном положении, здесь он обозначен точками «O» и «F». Чтобы запустить передачу, необходимо передвинуть тягу – она соединится с РПП в точке «B» – в точке «A». После этого ручка перейдет в точку «E». Ремонт и последующая замена проводятся для того, чтобы сократить расстояние.

Сделать это можно в том случае, если рычаг удлинится до точки «H». Такой ход увеличит расстояние. На схеме «A» и «B» станут точками «C» и «D». Замена штатной кулисы на короткоходную позволяет сократить движение ручки. С теорией мы разобрались, теперь можно начинать ремонт.

Доработка

На данный момент сложилась такая ситуация, когда счастливые обладатели ВАЗ 2110 в целях доработки и модифицирования коробки переключения передач, обсуждают замену стандартной кулисы на так называемую «короткоходную».

Последняя представляет собой продукт (следствие) тюнинга, проведенного своими руками. Насколько такое мероприятие оправдано, каждый владелец должен решать индивидуально.

Если оценивать объективно, то монтаж кородкоходки идет исключительно на пользу КПП, поскольку он делает переключение ступеней более четким и отзывчивым.

Нет нужды в демонтаже штатного варианта, если вы решили установить себе короткоходку. Для этого нужно произвести следующие манипуляции:

• с внешней стороны произвести разбор шаровой опоры;
• после этого следует разжать металлическое кольцо опоры, а также развести пластмассовые лапки;
• таким образом шар выйдет;
• затем от опоры отсоединяется тяга, а затем к ней приваривают листовой кусок металла, имеющий высокую прочность и небольшой кусочек трубы;
• дабы избежать самопроизвольного включения скоростей, нужно поднять вверх шарнир с крючком.

Следует четко осознавать, что данный вид монтажа приведет к необходимости прикладывания больших усилий во время переключения ступеней. Положительным моментом является то, что подобные переключения станут более выраженными и плавными, что само по себе удобно.

Какие детали выбрать для замены

Вместе с сальником лучше сразу менять и пыльник.

Перед тем, как заняться ремонтными работами, нужно приобрести необходимые детали для замены.

Что касается сальника, то большой популярностью пользуются балаковские изделия. Вам нужен сальник с артикулом 2110–1701043 и 21100-1701043-00 .

Производители предлагают два варианта сальников – простой и усиленный.

Кроме того, рекомендуется сразу же приобрести пыльник карданчика, так как существует высокая вероятность того, что он тоже изношен. Даже если это не так, то он может порваться в процессе ремонта. Поэтому лучше потратить небольшую сумму на пыльник, чем потом опять возиться с разборкой.

В последнее время в продаже появились усиленные сальники, которые так и называются. Если верить заверениям продавцов, их ресурс значительно выше, чем у стандартных изделий.

Ремонт или замена

Прежде чем решить, что является необходимостью – ремонт, регулировка или замена кулисы, ее придется разобрать.

1. Снять кожух на ручке переключателя передач;
2. Машину нужно установить на домкрат или на эстакаду (яму);
3. Снять переднюю консоль, которая крепится на болты;
4. Снять кулису, открутив 6 болтов.

Во время этой процедуры внимательно осматривайте все детали. Непременно нужно отогнуть пыльник, осмотреть, в каком состоянии опора, карданчик, сальник.

Возможно, понадобится использовать рем. комплект, а возможно, нужен и более сложный ремонт.

Если деформирована втулка, ей нужна замена. Если карданчик имеет люфт, а также при изношенности отверстия оси рычага, необходима полная замена кулисы, и рем. комплект уже явно не поможет.

Бывает, что в дребезжании при переключении скорости виновна подушка кулисы. Замена подушки – операция несложная, но может быть полезной.

Замена сальника штока выбора передач ваз приора

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Что такое тюнинг Авто для Вас?

• Навешивание пластмассок, литье, модные антенны, ксенон, задранный зад 1%
• Расточка двигателя, спортивный распредвал, 6-ступенчатая КПП, прямоточный глушитель 19%
• Совершенствование в разумных пределах всех узлов и агрегатов. Устранение недоделок и детских болезней 78%

Всего голосов: 106

мокнет в районе сальника штока КПП.собираюсь заменить масло в КПП а то уже при +5 почувствовал туго переключается, масло чЁЁЁрное . боюсь залью п/c потечёт через сальник. в книжке не написано как менять сальник ,нужно коробку разбирать или нет ? насколько это всё геморойно? подскажите!

На память: — Отварачиваешь кулису — Отодвигаешь вперед защитный чехол штока механизма переключения передач — Отворачиваешь болт крепления шарнира к штоку и снимашь шарнир — Снимаешь защитный чехол штока механизма переключения передач — Дальше аккуратно выбиваешь из корпуса коробки направляющую втулку с сальником — Достаешь оттудова сальник — Запресовываешь новый — Обмазываешь втулку герметиком и запресовываешь назад в корпус КПП — Дальше чехол, шарнир, кулиса и регулируешь (положением кулисы) положение рычага переключения передач.

Вроде все, устал блин, забыл заливаешь масло. Удачи

Источник

Замена сальников коробки передач на Лада Приора

Замена сальников коробки передач на Лада Приора — это довольно сложный процесс, который нужно выполнять строго по всем пунктам нашего руководства. Производить замену можно самостоятельно, рекомендуем делать это в хорошо освещаемом гараже.

Для замены сальников внутренних шарниров равных угловых скоростей (ШРУСов) слейте масло из коробки передач.

Замена сальников коробки передач на Лада Приора своими руками.

1. Отсоедините приводы передних колес от коробки передач.

Не отсоединяйте одновременно оба привода, так как в этом случае в дифференциале могут сместиться шестерни полуосей и установить приводы без разборки коробки передач будет невозможно. При необходимости отсоединения обоих приводов после отсоединения одного из них вставьте на его место технологическую заглушку или старый корпус внутреннего шарнира. После этого отсоедините второй привод.

2. Извлеките с помощью отвертки сальник внутреннего шарнира из картера коробки.

3. Запрессуйте новый сальник с помощью подходящей оправки до упора рабочей кромкой внутрь коробки.

Маслосгонные насечки у сальников правого и левого внутренних шарниров направлены в разные стороны.

Для идентификации на сальники нанесены стрелки и номера деталей: на правом сальнике a (номер дет. 2110–2301034–01) стрелка направлена против часовой стрелки, на левом сальнике b (номер дет. 2110–2301035–01) – по часовой стрелке. Стрелки показывают направление вращения колес при движении автомобиля вперед.

4. Установите все снятые детали и узлы в порядке, обратном снятию.

Причиной замасливания дисков сцепления может быть течь сальника первичного вала коробки передач либо заднего сальника коленчатого вала. У моторного и трансмиссионного масел разный запах. Поэтому, имея определенный навык, можно по запаху определить, какой из сальников дефектный: сальник первичного вала или задний сальник коленчатого вала.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем. Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное останется в виде капли, похожей на зерно чечевицы.

Для замены сальника первичного вала необходимо снять коробку передач с автомобиля.

Вам потребуются: те же инструменты, что и для замены подшипника выключения сцепления, а также ключ «на 10», отвертка.

1. Снимите подшипник выключения сцепления.

2. Выверните три болта крепления направляющей втулки. Снимите направляющую втулку.

3. С помощью крючка из тонкой проволоки или отвертки выньте сальник. Запрессуйте новый сальник с помощью подходящей оправки. Рабочая кромка сальника должна быть направлена внутрь коробки передач.

4. Установите снятые детали в порядке, обратном снятию.

Сальник штока переключения передач можно заменить непосредственно на Лада Приора.

Вам потребуются: ключ «на 10», тонкое зубило, молоток, оправка для запрессовки сальника.

1. Снимите грязезащитный чехол с шарнира и сдвиньте его по штоку переключения передач.

2. Выверните болт крепления шарнира к штоку переключения передач.

3. Затем отсоедините тягу выбора передач вместе с шарниром от штока.

. Болт крепления шарнира к штоку отличается по длине и цвету от аналогичных болтов, применяемых в коробке передач для крепления вилок и рычага переключения передач. Этот болт кадмирован (покрытие золотистого цвета), остальные болты фосфатированы (покрытие темного цвета). Не заменяйте этот болт другими.

Болт с поврежденным конусным хвостовиком или резьбой замените.

Болт зафиксирован специальным клеем ТБ-1324. Перед вворачиванием болта очистите его от старого клея, обезжирьте резьбовую часть и нанесите новый клей. При отсутствии специального клея воспользуйтесь имеющимся в продаже анаэробным фиксатором резьбы.

4. Снимите грязезащитный чехол.

. Надорванный или потрескавшийся грязезащитный чехол замените.

5. Оперев зубило на буртик обоймы сальника штока, аккуратными ударами молотка выпрессуйте обойму из картера коробки передач.

6. Затем снимите ее со штока в сборе с сальником.

7. С помощью подходящей оправки (можно использовать головку из набора инструментов) выпрессуйте.

8. Теперь извлеките сальник из обоймы.

9. Запрессуйте новый сальник в обойму до упора рабочей кромкой внутрь коробки передач.

10. Смажьте рабочую кромку сальника трансмиссионным маслом и легкими ударами молотка запрессуйте обойму вместе с сальником в картер коробки передач до упора.

11. Установите все снятые детали и узлы в порядке, обратном снятию.

Замена сальников коробки передач на Лада Приора успешно завершена. Напомним, что предыдущая статья была про замену радиатора системы охлаждения на Лада Приора своими руками.

Как поменять сальник штока на автомобилях ВАЗ

1. Доберитесь до штока коробки, он прикрыт резиновым пыльником. Если сальник неисправен, то найти его будет очень просто по характерному масляному пятну см. фото.

2. Отогните широкую часть пыльника, под ним расположен карданчик крепящийся к штоку.

3. Чтобы получить доступ к сальнику, вам необходимо отсоединить этот карданчик от штока и рычага переключения передач. Для этого используйте ключ на “13”.

4. Открутите гайку полностью, это позволит ослабить соединение карданчика с рычагом.

5. Достаньте рычаг из карданчика, тем самым вы включите 1-ю или 3-ю передачу.

6. Отсоедините карданчик от штока используя ключ на “10”, для этого отведите рычаг в сторону.

7. Демонтируйте карданчик.

8. Далее снимите резиновый пыльник, после чего вы увидите саму причину ремонта — сальник штока КПП. Сальник располагается в углублении — это и есть место входа штока в коробку. Извлечь сальник коробки не используя спец-инструмент — невозможно, поэтому возьмите шило и принимайтесь за работу. Как вариант, можно использовать саморез, принцип простой — необходимо вкрутить саморез и “откупорить” сальник штока словно штопором.

9. Когда старый сальник штока извлечен, можно приступать к замене.

10. До того как заменить сальник ВАЗ 2108-2109 нужно все как следует очистить посадочное место от масла, песка и прочей грязи.

11. Если все готово запрессуйте новый сальник коробки в посадочное место.

12. Замена сальника коробки ВАЗ 2108 проще осуществляется при помощи пробки от пластиковой бутылки. Делается это следующим образом, внутренняя часть пробки вырезается и через нее устанавливается новый сальник. Я, к примеру, обошелся без нее, короче говоря — дело хозяйское.

13. После установки нового сальника штока начинайте сборку, она производится в обратной последовательности.

Существует только два способа поменять такой сальник. Первый обязательно предусматривает демонтаж КПП с дальнейшей разборкой узла и заменой неисправной детали. А второй предусматривает замену сальника без снятия трансмиссии. Мы рассмотрим именно второй способ, так как он менее трудоемкий и занимает меньше времени.

Необходимый инструмент:

• Гаечные ключи на 10 и 13
• Самое обычное шило
• Пробка из-под газировки
• Гнутая шлицевая отвертка. Можно использовать и вязальный крючок.

Будьте готовы к тому, что придется лезть под машину. Лучше всего использовать смотровую яму или эстакаду, но можно и поднять автомобиль при помощи домкратов. Не забудьте подстраховаться!

• Найдите под передней частью автомобиля шток КПП и отогните его пыльник, так, чтобы получить доступ к его переходу в коробку передач.
• Выкрутите болт крепления кардана и снимите его со штока. Не забудьте отсоединить кардан от штока, чтобы он не мешал дальнейшей процедуре замены. Теперь полностью снимите пыльник. Сразу же за ним вы увидите тот самый, проблемный сальник штока КПП.
• Теперь слейте масло из КПП, иначе после демонтажа сальника, оно просто выльется наружу. Сам сальник вытащить непросто, тут вам понадобится специальный инструмент в виде шила. Многие автомобильные мастера вкручивают шуруп в сальник и просто тянут на себя. Получается эффект штопора.
• Протрите посадочное место, куда вставляется сальник, от грязи и трансмиссионного масла. Лучше всего использовать для этих целей совсем старую ненужную тряпку или сухую ветошь.

После этого, можно вставить новый сальник. Установку можно производить любым доступным способом. Например, можно применять для этого обычную пластиковую пробку. Вырежьте ее центр и легкими нажатиями запрессуйте сальник на его посадочное место. Тем не менее, никто не запрещает использовать и другой метод, самое главное – не повредить новую деталь, иначе все работы будут выполнены зря.

Для проверки сальника, запустите мотор и попробуйте проехаться на автомобиле. Если после этого подтеков не будет, значит, вы все сделали правильно.

Как вы уже заметили, это было совсем не трудно. Надеемся, что эта статья помогла ответить на вопрос о том, как поменять сальник штока КПП.

Замена сальника коленвала на Приоре

Нормальная работа двигателя, системы трансмиссии, сцепления и прочих узлов автомобиля не мыслима без соответствующей смазки. Такая необходимость обусловлена уменьшением процесса естественного трения деталей между собой. Не стал исключением такой элемент как коленчатый вал, герметичность которого обеспечивает сальник коленвала (приора).

К сожалению, происходят ситуации, когда уплотнительный элемент по той или иной причине допускает течь масла, что приводит к существенным проблемам в функциональности систем автомобиля. Эту проблему подробно разберем в настоящей статье.

Особенности изделия

Деталь изготавливается из специализированной резины имеющей широкий коэффициент износостойкости к воздействию высоких температур. Визуально сальник выглядит как небольшое немного эластичное уплотнительное кольцо. Главное и основное предназначение изделия – недопущение утечки рабочего масла. На рынке представлены модели, которые отличаются качеством своего исполнения и производителем.

Причины износа заднего сальника коленвала на Приоре

Как утверждают специалисты крупных авторемонтных мастерских, наиболее распространенными причинами повреждений задних сальников коленвала приоры являются три фактора:

1. Несвоевременная замена масла.
2. Некачественное изделие.
3. Чрезмерно высокие температуры при работе двигателя.

В первом случае происходит следующее: отработанное масло содержит в себе большое количество микрочастиц, загрязнений которые способны нанести повреждения элементам системы и уплотнительной резинке в частности.

Второй фактор достаточно распространен по причине увеличившегося количества контрафактной автомобильной продукции. Естественно, подделки, бракованные изделия не отвечают стандартам качества и не имеют износостойкости, длительной переносимости высоких рабочих температур.

Третья причина обусловлена сильным перегревом ДВС, что пагубно сказывается на материале уплотнительного кольца, в результате чего, он может частично оплавиться и потерять свою герметичность.

Какова периодичность замены?

Рекомендуемый срок эксплуатации уплотнительного элемента составляет около 140 тысяч километров пробега. Однако такие цифры являются ориентировочными, так как при одинаковом размере пробега нескольких автомобилей, условия их эксплуатации могут существенно различаться.

Замена сальника коленвала Приоры

Для производства работ вам потребуется:

• плоская отвертка;
• набор головок и гаечных ключей;

«Важно! До начала проведения ремонта коробка и сцепление должны быть демонтированы. Кроме того, заранее отметьте расположение моховика относительно коленвала»

При помощи головки или ключа открутите шесть болтов крепления моховика. Для того чтобы предотвратить вращение последнего, при помощи отвертки застопорите колесо маховика.
После того как болты извлечены, необходимо снять стопорную пластину и вытянуть маховик на себя.
Произведите тщательный осмотр сальника на наличие нарушений герметичности, следов протекания масла.
После обнаружения признаков неисправностей, возьмите в руку отвертку и аккуратно подденьте уплотнительное кольцо со стороны металлической втулки. Вытяните изделие наружу

«Обратите внимание! Сразу после извлечения изделия, рекомендуется осмотреть, протестировать работу подшипника коленчатого вала. Если его вращение затруднено или он издает неприятные звуки, то желательно заменить и его».
Возьмите новый сальник коленвала (приора 16 клапанов) и смажьте рабочую поверхность детали при помощи моторного масла.
Расположите элемент смазанной кромкой внутрь (в блок цилиндров) и заправьте его максимально плотно к втулке коленчатого вала.
Для более плотного и герметичного соединения потребуется применить запрессовачное кольцо (оправку)

Если таковой в наличии не имеется, отлично подойдет обычная накидная головка радиусом на несколько миллиметров меньше, нежели кольцо для уплотнения.
Установите все элементы в обратном порядке.
