Как понять что нужно менять главный цилиндр сцепления

Стуки и посторонние шумы

Дребезжание, постукивание и прочие шумы во время включения могут быть следствием:

Достаточно большой осадки, дефектов или повреждения пружин гасителя (механизма гашения колебаний);
износа (выработка) проемов для пружин гасителя;
выработки или повреждения, деформации накладок;
ослабления крепежных заклепок, фиксирующих накладки;
деформацииили повреждения поверхностиВД.

Все вышеперечисленные неполадки устраняются при замене ВД новым аналогом. В некоторых случаях посторонние шумы могут быть спровоцированы отсутствие смазки, либо повреждением в результате износа,либосущественной деформации корпуса выжимного подшипника. Соответственно для ликвидации неисправности придется выполнить замену подшипника.

Скрип педали может происходить в двух случаях:

отсутствие смазки на пластмассовых втулках;
большая выработка (износ) втулок.

Для смазки обычно применяют ШРУС-4 или Литол-24. При замене поврежденных элементов новыми аналогами также необходимо их обработать смазкой. Очень редко случается, что вилка в результате деформации может сильно изогнуться и тогда простоне нажимается педаль сцепления. В таких случаяхрекомендуется просто заменить поврежденную деталь.

Почему возникают неисправности автомобиля

Поломка и износ возникают, если автомобиль не правильно эксплуатируют, автомобилист трогается с места с высоким ускорением, нога во время движения постоянно находится на педали.

В основном автомобиль переживает поломки, если уже истекает срок пользования автомобилем. Прежде всего, изнашивается ведомый диск, как деталь с ограниченным ресурсом использования. При правильной эксплуатации этот элемент служит около 100 тысяч км пробега. Любители погонять меняют его после 30-40 тысяч км.

Однако причиной постоянного выхода механизма из строя являются замена деталями плохого качества. При покупке рекомендуем выбирать оригиналы.

Загрязнение фрикционной накладки диска возникает, если на них попадает масло в результате износа или повреждения сальников двигателя, АКПП.

Диагностировать проблемы можно прекрасно визуально, но один характерный признак может диагностировать сразу несколько разных проблем. Поэтому окончательные причины выясняются, когда разбирается весь механизм.

Установка ремкомплекта своими руками (пошагово)

На первом этапе разобраться с тем, каким образом снять цилиндр с автомобиля. Наиболее часто эта деталь находится непосредственно сразу за педалью сцепления и не требует особых навыков по ее демонтажу. Однако изучить конструкцию автомобиля все же следует.

После того как определились с местоположением цилиндра следует отсоединить все шланги и трубки, которые подходят к нему, после чего открутить их и заткнуть при помощи специальных затычек. Это позволит избавить систему от вытекания большого количества гидравлической жидкости. Далее откручивается сам цилиндр от корпуса автомобиля и таким образом он демонтируется. Приступить к разборке главного цилиндра следует аккуратно, чтобы не нанести дополнительные повреждений. И несмотря на минимальное количество деталей из которых состоит цилиндр, рекомендуется наличие минимального опыта ремонтных работ автомобиля.

Во время демонтажа и разборке этой детали автомобиля рекомендуется запоминать каждую производимую операцию, потому как сборка будет происходит точно в обратном порядке. Также рекомендуется производить записи поэтапных работ, или же делать пошагово фотоснимки всего процесса. Это спасет от возможных возникших ошибок.

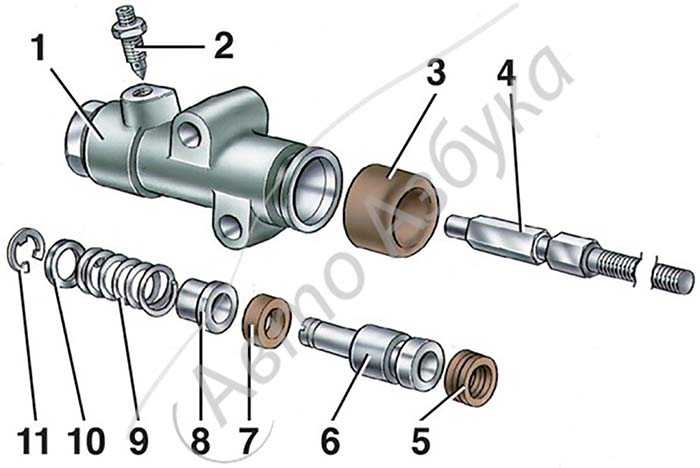

Когда цилиндр полностью снят с автомобиля, его необходимо аккуратно разобрать и делать это рекомендуется на светлом и чистом рабочем месте. Для этого необходимо открутить фиксирующий болт в его передней части, после чего вытащить все детали и тщательно промыть их при помощи тормозной жидкости. Использование каких-либо других жидкостей — бензин, ацетон, растворитель и т.д., категорически запрещено. Промыть в тормозухе необходимо и все детали из ремкомплекта перед их заменой.

Когда главный цилиндр полностью разобран, смело можно приступать к визуальному осмотру состояния всех деталей, которые уже были вымыты в тормозной жидкости и высушены. Сперва следует осмотреть поршень, толкатель и внутренние стенки цилиндра. Поскольку именно на них наиболее часто образовывается коррозия. Для устранения подобной проблемы следует тщательно, но аккуратно прочистить мелкодисперсной наждачной бумагой. Однако, если на поверхности коррозия оставила глубокие повреждения, то рекомендуется задуматься о полной замене отдельных частей конструкции либо всего цилиндра. Поскольку это может в ближайшее время проявиться в качестве нарушения герметизации гидравлической системы.

Далее следует осмотреть все уплотнительные части цилиндра, в случае обнаружение каких-либо миниатюрных повреждений понадобиться обязательная замена на детали из ремкомплекта. Даже в том случае, если самые мелкие повреждения визуально не заметно, они могут пропускать гидравлическую жидкость при малейшем увеличении давления.

Когда все детали из ремкомплекта были установлены вместо отработанных, необходимо установить главный цилиндр сцепления в обратном порядке его снятию. Далее прокачивается система дабы избежать ее завоздушенности.

Назначение и устройство сцепления

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

Схема гидравлического привода выключения сцепления и механизма сцепления:

коленчатый вал;
маховик;
ведомый диск;
нажимной диск;
кожух сцепления;
нажимные пружины;
отжимные рычаги;
нажимной подшипник;
вилка выключения сцепления;
рабочий цилиндр;
трубопровод;
главный цилиндр;
педаль сцепления;
картер сцепления;
шестерня первичного вала;
картер коробки передач;
первичный вал коробки передач.

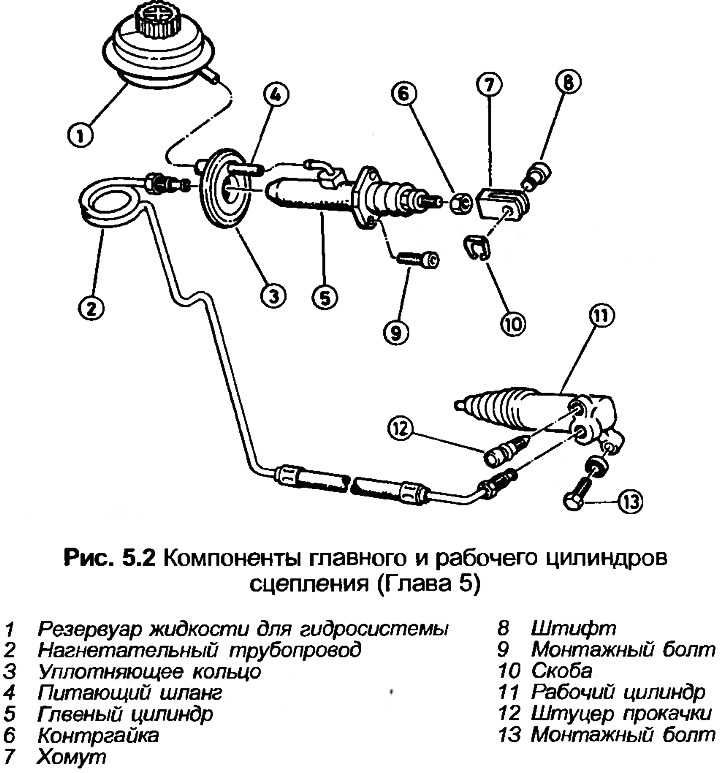

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

педали,
главного цилиндра,
рабочего цилиндра,
вилки выключения сцепления,
нажимного подшипника,
трубопроводов.

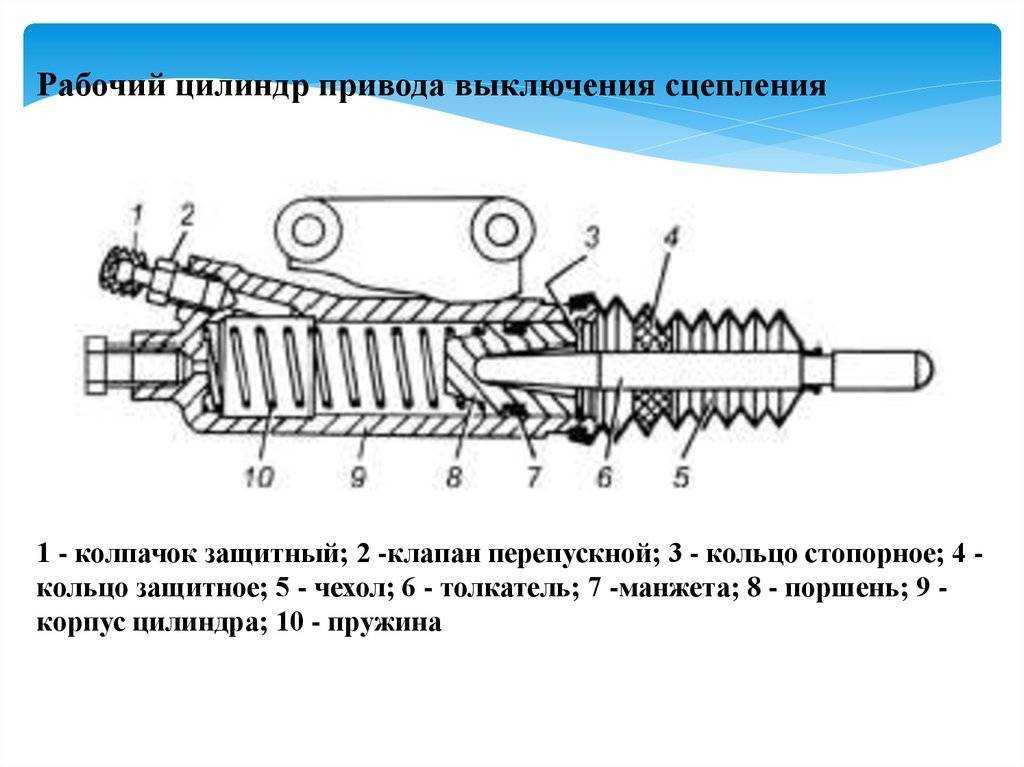

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

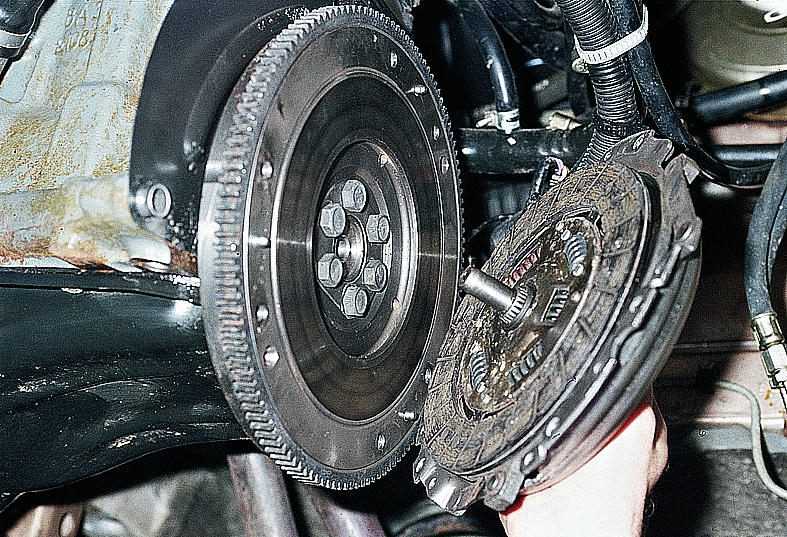

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Механизм сцепления состоит из:

картера и кожуха,
ведущего диска (которым является маховик коленчатого вала двигателя),
нажимного диска с пружинами,
ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Возможные неисправности главного цилиндра сцепления и как их устранить

Главный цилиндр сцепление позволяет значительно снижать степень воздействия на выжимной подшипник и улучшить плавность хода педали и переключения передачи. Однако при появлении каких-либо неисправностей в работе главного цилиндра сцепления, он значительно хуже начинает выполнять свои функции.

Можно выделить всего лишь 3 основных неисправности цилиндра:

механический износ отдельных элементов конструкции;
завоздушенность системы сцепления;
уменьшение уровня гидравлической жидкости в системе.

В случае разгерметизации системы сцепления и попадания в нее воздуха это может привести к неприятность, которые повлияют на нормальную работу. Это может произойти в результате попадания в систему воздуха через небольшие трещины в соединительных трубках и шлангах, а также уплотнительных кольцах.

Вовремя не обнаруженная проблема сможет в самый неподходящий момент привести к частичному либо полному выходу из строят всей системы сцепления. Для того чтобы исправить подобную ситуацию следует произвести визуальный осмотр всех соединительных элементов, а также мест их стыков, далее совершить замену проблемных участков, после чего прокачать гидравлическую систему. Производиться такой ремонт неисправности довольно легко и не требует наличия специального оборудования и высокого уровня знаний. Большая часть автовладельцев прекрасно разбирается в прокачке как тормозной системы, так и системы сцепления.

В том случае когда уровень гидравлической жидкости в системе постоянно уменьшается, следует более тщательно изучить всю систему на наличие возможных механических повреждений через которые тормозуха выходит. Отсутствие жидкости в систем не позволит создать необходимое давление для передачи усилия от педали сцепления к выжимному подшипнику. Таким образом водитель автомобиля попросту не сможет разъединить двигатель и коробки передач.

Проблема с разгерметизацией может быть в результате поломки соединительных трубок и шлангов, а также износа подвижных элементов главного цилиндра сцепления. Для устранения проблем с утечкой через соединительные элементы потребуется немного времени, чтобы полностью их заменить. Если же проблема была обнаружена в цилиндре, то следует его демонтировать, изучить на возможность повреждений и принять решение о его полной замене, или использовании ремкомплекта.

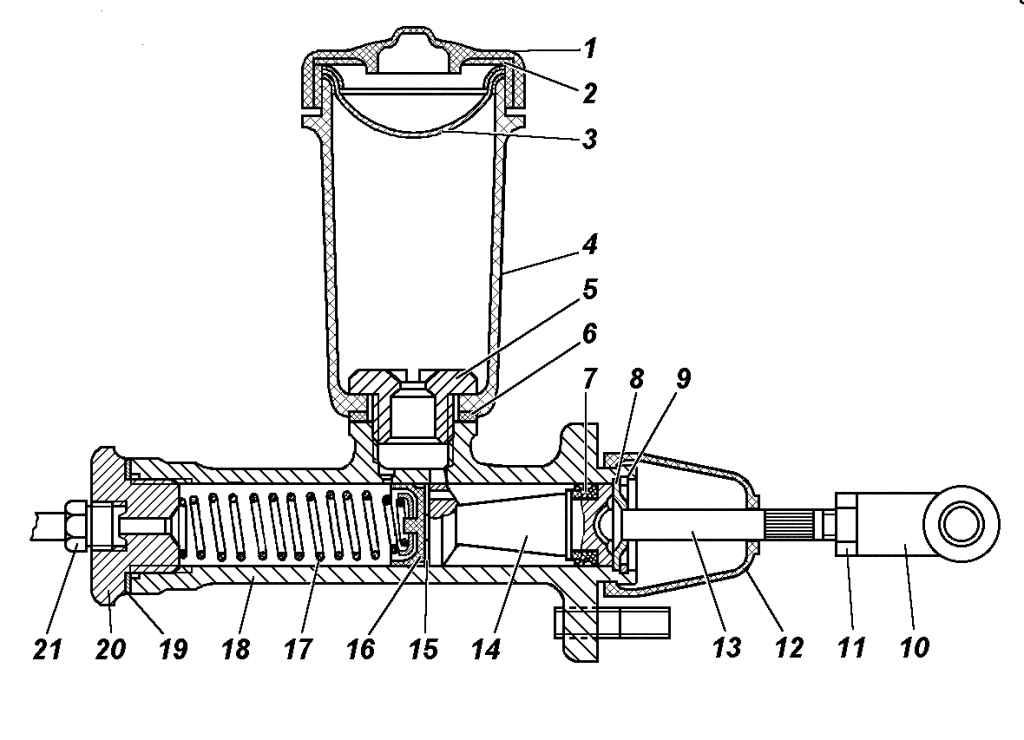

Как устроен главный цилиндр сцепления?

Система сцепления выполняет функцию кратковременного отключения ДВС от коробки передач. Вследствие этого прекращается передача крутящего момента от силового агрегата на ведущий вал трансмиссии. Данная система включает в себя множество компонентов. Одним из них является и главный цилиндр сцепления, о котором мы сегодня и поговорим.

Что он собой являет?

Данный механизм являет собой небольшую отливку из чугунной стали с фланцем для крепления к кузову. На его верхней части размещается пластиковый бачок с крышкой. Он крепится к корпусу при помощи резьбового штуцера. Благодаря этому механизму в главный цилиндр сцепления поступает специальная жидкость. Внутри чугунной детали расположен поршень с манжетой и уплотнительным кольцом. Также здесь присутствует пружина, опирающаяся на обратный клапан. Она сжимает поршень в крайнее правое положение. При нагревании этих деталей происходит расширение, соответственно, жидкость в системе должна куда-то уходить. Для этих случаев существует специальное компенсационное отверстие, через которое она поступает в бачок из полости цилиндра.

Как работает главный цилиндр сцепления ВАЗ 2107?

Данный механизм устроен так, что при каждом нажатии на педаль сцепления посредством толкателя он перемещается вперед. И когда поршень перекрывает отверстие — давление в цилиндре увеличивается. Таким образом, жидкость перетекает к рабочему цилиндру и выключает сцепление. При отпускании педали происходит аналогичное действие, только в обратной последовательности. Жидкость перетекает обратно – клапаны открываются, сжимается пружина и она перемещается из рабочего цилиндра в главный. Если уровень давления опустится до точки ниже усилия сжатия пружины — первая деталь закрывается, и в системе образуется большее давление. Это нужно для выборки зазоров механической части привода.

Если же педаль резко отпустить, то в таком случае жидкость не будет полностью заполнять пространство за поршнем. Тогда в главном цилиндре сцепления происходит разрежение. В силу этого жидкость будет перетекать с пластикового бака через перепускное отверстие непосредственно в поршень. Затем она проходит через головку поршня и заполняет все пространство, которое возникло в детали после разрежения. Жидкость при этом снимает края манжеты и отодвигает пружинную пластику. И опять же если ее становится больше нормы, весь ее избыток проходит через специальное компенсационное отверстие обратно в бачок.

Именно так устроен главный цилиндр сцепления ВАЗ. В заключение хотелось бы отметить несколько способов, благодаря которым можно самостоятельно выявить поломку данного механизма:

Во-первых, следует проконтролировать уровень рабочей жидкости в бачке. Если данный показатель стремительно падает — это говорит о неисправности поршня или манжета.
Во-вторых, замена данной детали производится в случае, если вы почувствовали характерный звук шестеренок при переключении передач.
В-третьих, замена цилиндра сцепления производится при вибрации ручки КПП.

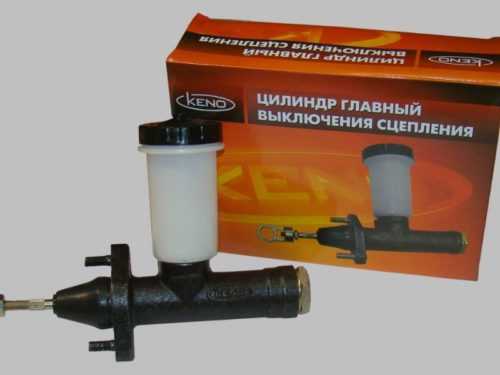

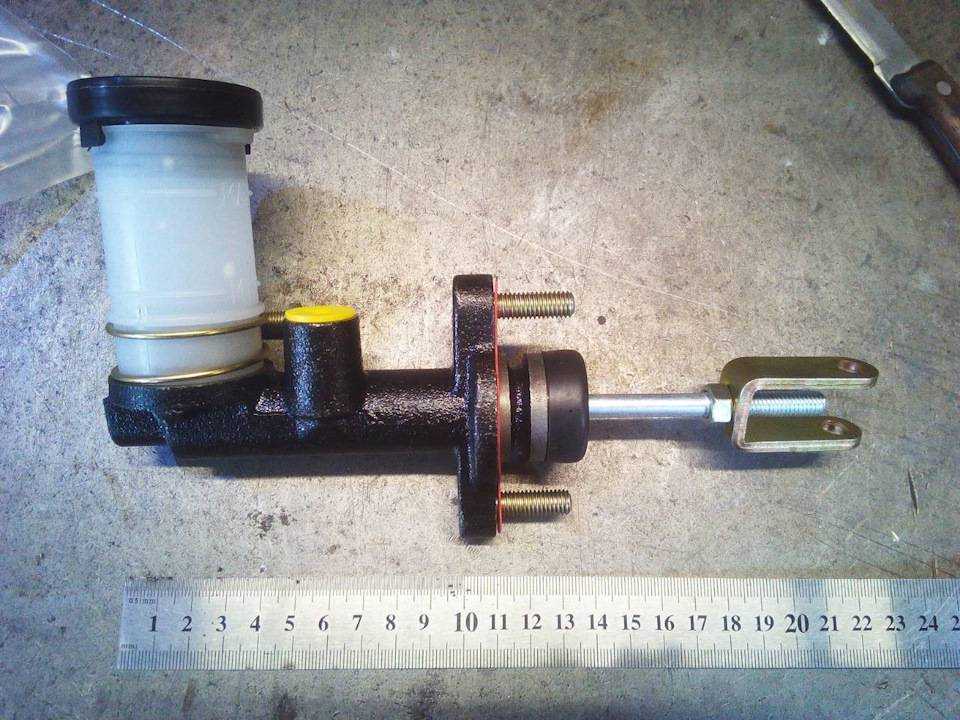

Как приобрести качественный цилиндр сцепления, на что обращать внимание

Первым на что следует обращать свое внимание при выборе качественного цилиндра сцепления — это его стоимость. К сожалению, сегодня на автомобильном рынке довольно сложно выбрать качественные запасные части для машины, стоимости которых будет значительно ниже средней цены продажи

Прежде чем отправится в автомагазин за новой деталью рекомендуется изучить рынок и все возможные предложения. Лишь после этого, ориентируясь в предложениях смело идти в более удобный автомобильный магазин за необходимым цилиндром сцепления.

На самом деле приобретение качественного цилиндра сцепления является довольно сложной задачей, поскольку полноценно его проверить возможно лишь после установки в автомобиль, прокачки и тестирования. Однако к выбору цилиндра нужно приступать с визуального осмотра на наличие видимых повреждений. Следует осмотреть манжеты, которые не допускают выпускания тормозной жидкости из системы. Они должны быть плотно посаженными и при этом не иметь никаких видимых повреждений.

Далее возможно закрыть как можно сильнее надавить на шток и посмотреть как быстро он вернется в обратное положение, после завершении воздействия на него. Шток должен моментально вернуться на место, тем самым подтверждая нормальную работы возвратной пружины.

Также самостоятельно можно проверить герметичность системы при малом давлении. Для этого следует закрыть пальцами выпускной и впускной штуцеры, через которые проходит тормозная жидкость по системе. Нажав повторно на шток, не должен сечь воздух из стыков конструкции и герметичного манжета.

На самом корпусе также не должно быть видимых повреждений — сколов, ударов, трещин, вмятин. Поскольку эта часть автомобиля довольно часто находится под воздействием внутреннего давления при нажатии на педаль сцепления.

Неисправность привода сцепления

В автомобилях с тросовым механическим сцеплением могут быть следующие неисправности в цепи привода сцепления:

Нарушение регулировки;
Разрыв троса;
Закусывание.

Регулировка троса сцепления.

Выполняется гайкой, которая дает возможность регулировать отметку самого троса. Если неправильно отрегулировать трос, он либо сильно натягивается или слишком ослаблен, что приводит неправильной передаче усилия.

Трос разрывается из-за коррозии. В таком случае, сцепление перестает работать.

Закусывание – одна из проблем, когда происходит частичный разрыв троса. Поскольку нити троса металлические, которые упираются в оплетку и затрудняют перемещение. Из-за этого осложняются управление механизмом. Педаль сложно выжимается или она не возвращается в нормально в исходное положение.

У гидравлического привода могут быть свои неисправности:

Недостаток жидкости;
Прорыв трубопровода;
Попадание воздуха в систему;
Заклинивание поршня главного или рабочего цилиндра.

Электронный привод может иметь свои проблемы:

Неисправность датчика;
Выход из строя электромотора;
Замыкание и обрыв цепи.

Признаки неисправности выжимного подшипника

Если при выжимании сцепления появляется повторяющийся стук и шум, но при равномерном переключении такого звука нет, скорее всего, потребуется диагностика неисправности. Неисправность в цепи привода сцепления может касаться и с затруднением переключения передачи.

Как определить неисправность выжимного подшипника сцепления? Если при выжимании педали слышаться сторонние звуки, это признак поломки. Предсмертный визг в машине говорит о том, подшипник нужно менять, иначе может возникнуть момент, когда его попросту заклинит. Такая поломка может происходить, когда автомобиль имеет более 120 тысяч км пробега.

Видео «Простой ремонт диска сцепления»

Коротко о простом ремонте СС вы сможете узнать из этого видео.

Функция у сцепления одна, но очень важная – передача крутящего момента от маховика силового агрегата к первичному валу скоростной коробки. Необходимость в этом процессе возникает потому, что двигатель не может быть постоянно подключенным к трансмиссии: время от времени соединение нужно прерывать. Сцепление как раз этим и «занимается». Узел довольно надежный, но его износа, поломки, как и любого иного механизма, не избежать. Какие неисправности сцепления встречаются чаще всего и как их определить? Чтобы ответить на этот вопрос, нужно знать, что входит в эту систему и как всё это работает.

Рассмотрим несколько причин замены этой детали

Двухмассовый маховик (ZMS) становится неисправен в результате перегрева, который может появляться в результате неправильной эксплуатации автомобиля. Например, в результате пробуксовки происходит перегрев механизма и иссушение смазки, из-за чего маховику приходится работать при сильном трении. Следствие этого – рывки во время переключения передач. При визуальном осмотре это проблему можно выявить по изменению окраса металла или появлению трещин на нем.

Двухмассовый маховик Sachs

Износился первичный маховик. Этот происходит вследствие перегрузок передач, из-за чего внутренние запчасти могут разрушаться, ZMS выходит из строя. Если при осмотре замечена проступающая смазка, то проблема в этом.

Внутренние детали вторичного маховика износились. Первопричина этого – выход из строя выжимного подшипника, находящегося между первичным и вторичным маховиком. Происходит общее нагревание механизма, что снижает действие смазки и заставляет детали работать в сухую.

Произошла блокировка ZMS. Если маховик неисправен, то значит при монтаже были использованы слишком длинные крепежные болты. Это приводит к блокировке и первичного, и вторичного маховика, что приводит к потере амортизации, появлению скрежет и шум при нажатии.

Неисправности цилиндра сцепления. Данная проблема не считается серьезной. Наиболее распространенные неисправности это: утечка жидкости и попадание воздуха.

Как избежать проблем со сцеплением?

Чтобы продлить жизнь сцеплению, достаточно соблюдать несколько несложных правил. Во-первых, нужно следить за его правильной регулировкой, иначе сцепление может как «вести», так и «буксовать». Во-вторых, нельзя перегружать сцепление – к примеру, интенсивно и долго буксовать в снегу или грязи, резко стартовать, переключать передачи при не полностью выжатой педали сцепления, держать её в полувыжатом состоянии и так далее

Наконец, нужно с осторожностью относиться к просьбам «дотащить на буксире», особенно если состояние сцепления неизвестно, а масса буксируемого автомобиля аналогична или превышает вес собственной машины. Конечно, сцепление может выйти из строя вследствие банального износа или заводского брака, но зачастую в его преждевременной кончине виноват тот, кто выжимает крайнюю левую педаль
