Обслуживание и регулировки сцепления Рено Дастер

Сцепление автомобилей Рено Дастер — однодисковое, сухое, с центральной диафрагменной пружиной. Механизм размещен в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.

Сцепление используется для кратковременного разъединения двигателя и трансмиссии и их плавного соединения. Кожух сцепления объединен с маховиком двигателя шестью болтами.

В маховик запрессованы три штифта, которые при монтаже сцепления Рено Дастер вступают в соответствующие отверстия кожуха, центрируя его. В кожухе расположена диафрагменная пружина, которая отштампована из листовой пружинной стали.

В свободном состоянии пружина имеет вид усеченного конуса с радиальными прорезями, идущими от внутреннего края пружины. Прорези пружины представляют восемнадцать лепестков, которые являются упругими выжимными рычажками.

За счет упругости рычажков диафрагменная пружина образовывает более равномерное давление на нажимной диск (корзину) сцепления Рено Дастер, что способствует более плавному включению и выключению сцепления. В трех точках кожух сцепления объединен упругими стальными пластинами с нажимным (ведущим) диском.

Кожух с диафрагменной пружиной и нажимным диском представляют неразборный узел (корзина) сцепления, который балансируют на стенде. При выходе из строя корзину сцепления заменяют полностью.

Замена корзины сцепления Рено Дастер нужна при сильном кольцевом износе лепестков диафрагменной пружины и в том случае, если концы лепестков размещены не на одном ярусе.

Замену корзины также производим в случае снижения усилия на педали при выключении сцепления (и, сравнительно, увеличении рабочего хода), что ориентирует на большой изнашивание плоскости нажимного диска или «осадку» диафрагменной пружины.

Ведомый диск сцепления Рено Дастер с пружинным демпфером крутильных колебаний размещен на шлицах первичного вала коробки передач между маховиком двигателя и нажимным диском.

Рис.1. Компоненты сцепления автомобиля Рено Дастер

1 — картер сцепления; 2 — подшипник выключения сцепления; 3 — рабочий цилиндр выключения сцепления; 4 — нажимной диск с кожухом в сборе (корзина); 5 — ведомый диск; 6 — маховик

Рис.2. Нажимной (корзина) и ведомый диск сцепления Renault Duster

1 — кожух; 2 — нажимной диск; 3 — диафрагменная пружина; 4 — фрикционные накладки; 5 — демпферные пружины; 6 — ступица ведомого диска; 7 — опорная стойка; 8 — демпфер крутильных колебаний; 9 — упругие стальные планки

Демпфер крутильных колебаний гасит колебания, появляющиеся от динамических нагрузок в трансмиссии и неравномерной работы двигателя. Две фрикционные накладки ведомого диска сцепления Рено Дастер прикреплены с двух сторон к пружинной пластине, которая в свою очередь приклепана к одной из двух пластин демпфера.

Пружинная полоса имеет волнистую форму. При включении сцепления фрикционные накладки сжимают пружинную планку, что содействует более плавному включению сцепления.

Между пластинами демпфера расположена ступица диска. В пазах ступицы и демпферных пластин размещены пружины демпфера. Демпферные планки объединены опорными стойками.

В ступице диска сцепления Renault Duster наобороте опорных стоек имеются вырезы, которые разрешают ступице отклоняться в предназначенных пределах сравнительно пластин демпфера, сжимая при этом демпферные пружины.

Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и переключении передач. На ступице ведомого диска сцепления в пластмассовом корпусе размещен демпфер холостого хода, служащий для уменьшения стуков в коробке передач при работе двигателя на холостом ходу.

Замена ведомого диска сцепления Рено Дастер производится при его осевом биении в зоне фрикционных накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если интервал между рабочей поверхностью накладки и головкой заклепки составляет меньше 0,2 мм.

Рабочий цилиндр гидропривода исполнен цельным узлом с подшипником выключения сцепления (выжимным подшипником) и размещается внутри картера сцепления. Рабочий цилиндр прикреплен к картеру сцепления.

Подвижная часть рабочего цилиндра сцепления Рено Дастер объединена с подшипником, который может передвигаться по первичному валу КПП. Пружина (закрытая резиновым гофрированным чехлом), расположенная между цилиндром и обоймой подшипника, непрерывно прижимает подшипник к диафрагменной пружине корзины сцепления. Следовательно, зазоры в механизме сцепления отсутствуют и никакой корректировки не предусмотрено.

Признаки неисправности

Вот сигналы, по которым можно с 99-процентной точностью определить, что узел неисправен:

Треск при переключении передачи.
Дёрганья и пробуксовка при старте машины.
Запах горелого в салоне.

Наличие одного из этих симптомов — уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе — когда мастер тестирует переключение передач.

Симптомы неисправности муфты таковы:

рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) — изношены фрикционные накладки или масло попало на поверхность диска;
ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
визг (сцепление визжит при переключении скоростей или старте машины) — указывает на износ выжимного подшипника;
проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
залипание (перемещение рычага больше нормы) — муфта загрязнена маслом или сгорела.

Неисправность корзины сцепления, как правило, связана с деформацией лепестков. Со временем они теряют свои пружинящие свойства. Это приводит к тому, что сцепление выключается не до конца, вследствие чего переключать передачи становится довольно тяжело. Износ корзины влечёт за собой повреждения выжимного подшипника и диска сцепления.

Замена Сцепления Рено Логан Без Снятия Коробки ~ AUTOTEXNIKA.RU

Renault Logan Жоповозик › Бортжурнал › Замена сцепления

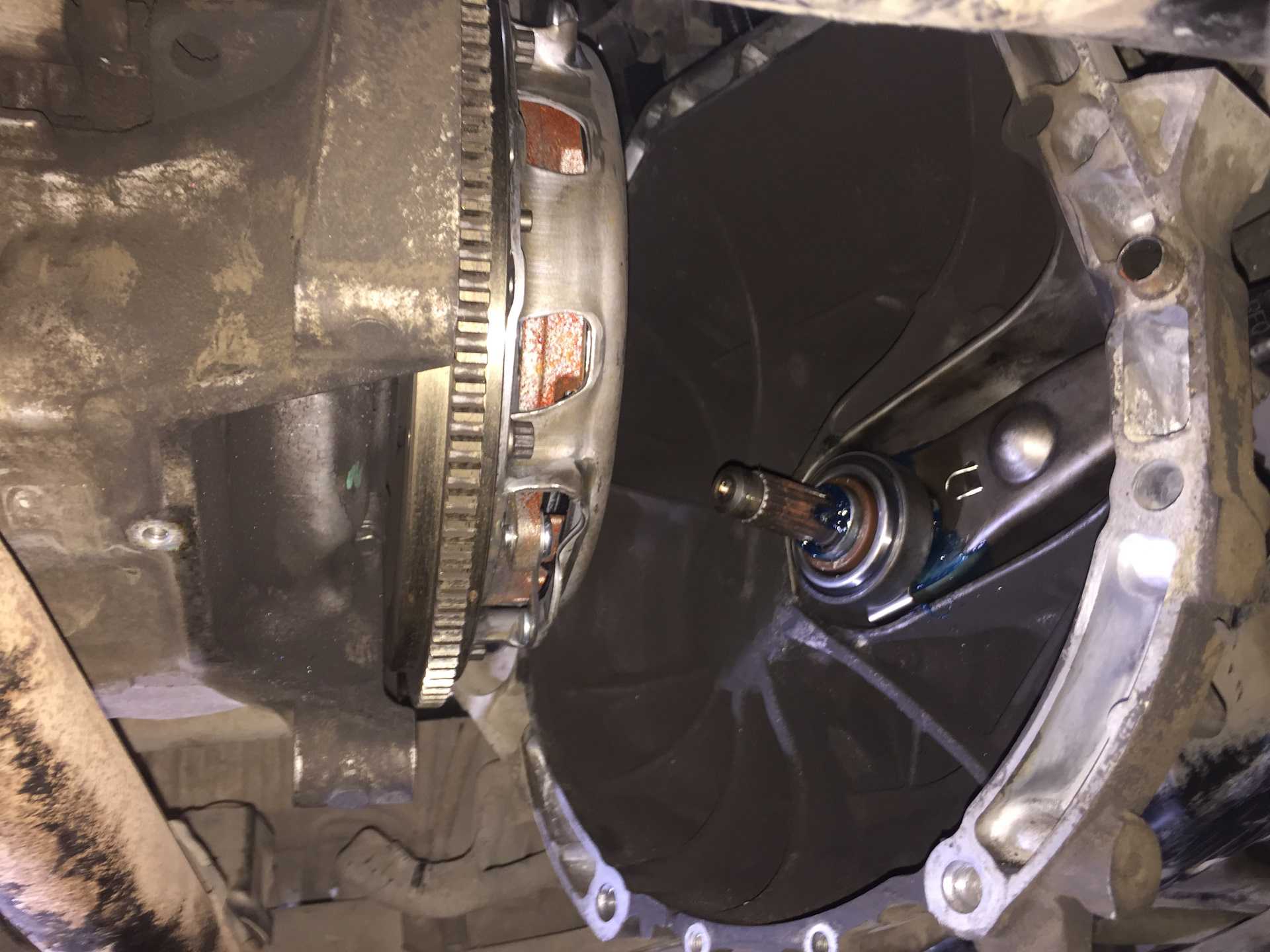

И вот и сцепление поменяли) Как оказывается впору, старенькый диск был совершенно практически стерт, выжимной шуршал)Сцепление изменяется без полного снятия коробки(чтоб снять коробку нужно снимать подрамник), отцепляется правый привод, коробка отодвигается в сторону и становится есть вариант подлезть) времени на все ушло часа 3. Большущее спасибо Сереге, который и сделал всю работу, и Косте который нам помогал) Сейчас авта в безупречном тех состоянии(тьфу тьфу тьфу))))Сцепление LUK 618 3026 00

Пробег: 74400 км

Renault Logan 2006, 75 л. с. — запчасти

Без снятия коробки? Ооо! Это гуд! Которая.На неделе тоже поменять будут мне…

И без полного снятия, выскажемся так) отодвигаем в бок, и оставляем ее висеть на подрамнике, только аккуратнее с датчиком заднего хода, коробка прям на этот адрес норовит лечь)А какой пробег у тебя?

51 000км. Походу вначале был косяк с выжимным, цокал на прохладную.

Замена сцепления (снятие МКПП) на Рено Логан, Сандеро, Ларгус

Подробная видео-инструкция по замене комплекта сцепления на Рено Логан,Сандеро,Лада Ларгус, Ниссан Альмере.

Вот и допрыгался. По ощущениям хана выжимному — свист при выжиме. И корзине — дергается на первой и 2-ой передачах, когда машина отлично прогреется в пробках.

Замена коробки передач рено логан 1.6

ого. я то задумывался что у меня рано накрылось

Я ж говорю, походу бракованое попалось =) Диск то нормульный — не буксует все такое =)

А у меня напротив корзина жива а диск практически в 0 стерся и звенит. и выжимной шуршит)

Так, один фиг, что изначально что изначально — Турция, мама ее =)

Точно) Когда! Мы масло с коробки сливали, увы как оказывается можно и без этого обойтись))

Как это обойтись? Левый шрус же снимать нужно, тогда и масло потечет ввиду особенности конструкции )))

там сальник стоит) короче не должно потечь) мы слили, однако юноша который делал произнес вы могли и даже не сливать)Аааа, левый не следует снимать! правый(и по ходу движения)-надо. а левый оставляем в месте. Слева откручиваем шаровую, из цапфы ее убираем все) коробку прям с приводом отодвигаем)Вспомнил блин)) а с правой стороны там вроде шлицы из коробки выходят. короче течь неоткуда))

И если совместно с коробкой левый, то гут. А правый то для чего снимать? =)Справа точно не потечет — при мне снимали и меняли правый привод по гарантии )Спасибо за инфу, друг!

Правый придется снять чтобы была возможность коробку отодвинуть на лево, от мотора) И продать не за что:)

autotexnika.ru

Регулировка педали сцепления на Renault Logan

Сцепление является важной частью системы автомобиля с МКП. Управляя взаимодействием двигателя и коробки передач, данный узел обеспечивает старт машины с места, а также переключение

В случае повреждения сцепления машина может не тронуться с места. А если проблемы возникли во время движения, трудности затронут шансы ускориться за счет переключения. При наличии опыта удастся снизить передачу без сцепления. Однако такие действия приведут к ускоренному выходу из строя коробки передач. Ввиду этого стоит рассмотреть, какие факторы влияют на исправность системы, как отрегулировать сцепление на «Рено Логан», по каким признакам можно определить необходимость процедуры, и что делать, если корректировка не принесла необходимого эффекта.

Регулировка привода выключения сцепления

В этом случае удается быстро и точно диагностировать проблему с последующим устранением источника шума. Но бывают ситуации, когда педаль начинает скрипеть в движении, а определить причину поломки на слух не удается. В такой ситуации будьте последовательны и делайте следующие шаги: Вычищайте устройство и наносите смазывающий состав на вилку.

Меняйте втулку крепления, установленного на педали. Делайте замену подшипника выжимного типа. Вот почему ремонтные работы стоит начинать с его проверки замены. Известны случаи, когда тросик ходит вместе с оплеткой, из-за чего и появляется столь неприятный звук.

Много интересных моментов по устранению скрипа педали сцеплении рассмотрено на видео Рассмотрим процесс реализации каждого из этапов подробнее: Многие автовладельцы уверены, что проще поставить новый тросик, чем тратить время и нервы на восстановление уже существующего элемента.

С одной стороны, новый тросик ходит дольше. С другой стороны, скрипеть он все равно не перестанет без обработки смазкой. Только так вы продлеваете ресурс устройства и избавляетесь от надоедливого звука.

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

Установите ваш автомобиль на подъемник и снимите передние колеса.
Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

Снятие механизма

Чтобы произвести замену или ремонт весь механизм нужно снять, для этого Sandero нужно установить на смотровую яму, отключить АКБ, после чего нужно передние ступичные гайки немного ослабить и снять колеса. Когда эти процедуры выполнены проделываем следующие действия:

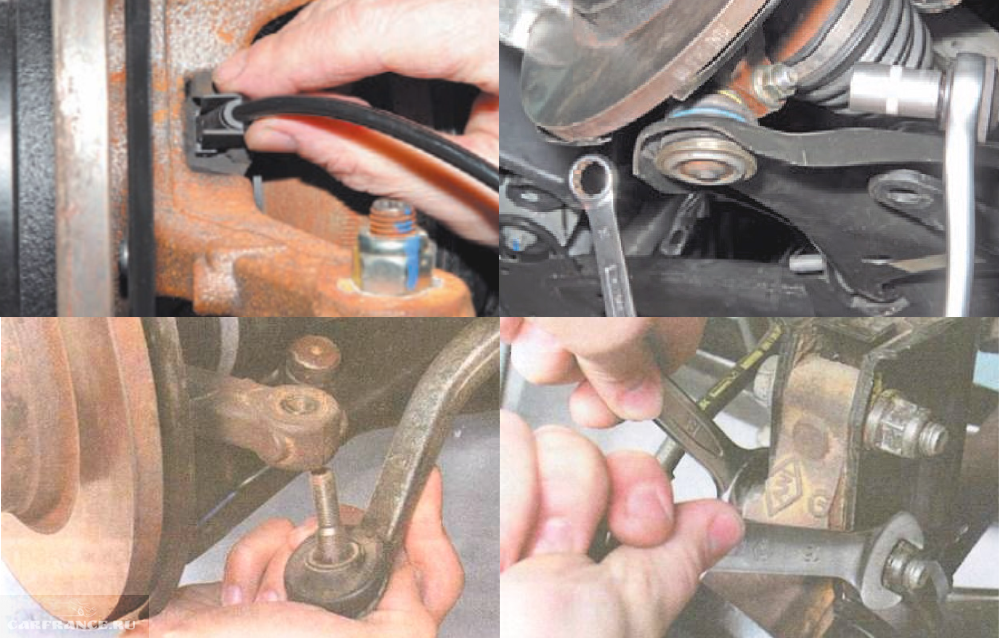

Берем головку на 16 откручиваем и затем извлекаем шаровые опоры
С передних колес снимаем ступицы и отводим их в сторону
С колесных арок снимаем пластиковый кожух, и откручиваем тяги
Извлекаем правый привод, при этом левый не трогаем.

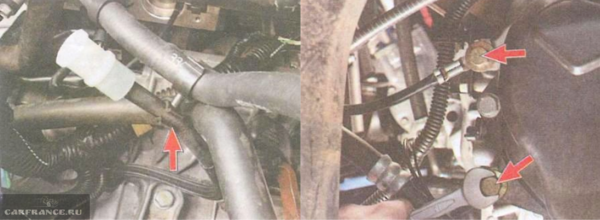

Головкой на 10 откручиваем выхлопную трубу и снимаем лямбда-зонд, и получаем доступ к подрамнику
Откручивается головкой на восемнадцать третья опора двигателя, и отсоединяем подрамник от рулевой рейки
Сливаем масло и снимаем левый привод
Ключом на 13 откручиваем пару приводов массы и снимаем трос

После того как выше перечисленные работы проделаны снимаем коробку переключения передач, но перед этим от нее отсоединяем все датчики.Откручиваем рулевую тягу, затем стартер который держится на двух болтах.

Подвешиваем двигатель и откручиваем три болта которые крепят коробку к двигателю. Затем опускаем силовой агрегат как можно ниже и откручиваем пару гаек шпиля который фиксирует коробку. Снимаем КПП и получаем доступ к сцеплению, которое нужно снять открутив четыре болта головкой на 11. После всех этих действий желательно проверить в каком состояние находится маховик и в случае необходимости, его также следует заменить. Как можно заметить На Рено Сандеро замена сцепления происходит в несколько этапов.

Прежде чем производить замену нужно обезжирить маховик, затем при помощи специального инструмента который должен идти в комплекте регулируется и фиксируется корзина. Все собирается в обратном порядке.

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

Ключ «на 11», а лучше, если это будет торцевая головка.
Отвертки – плоская и крестообразная.
Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).

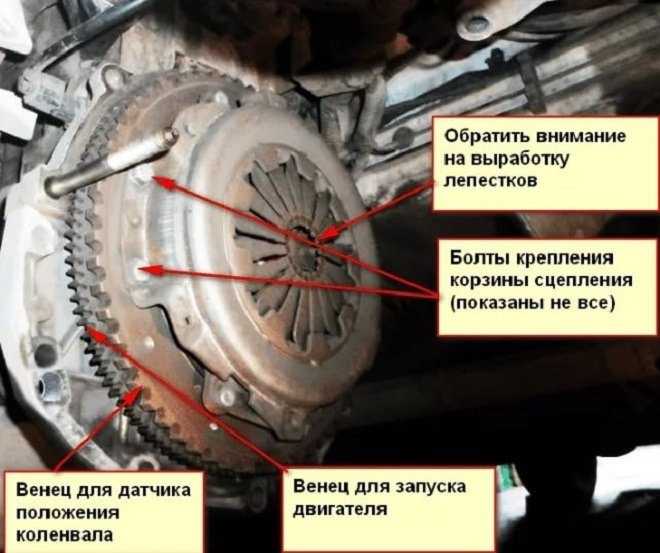

Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.

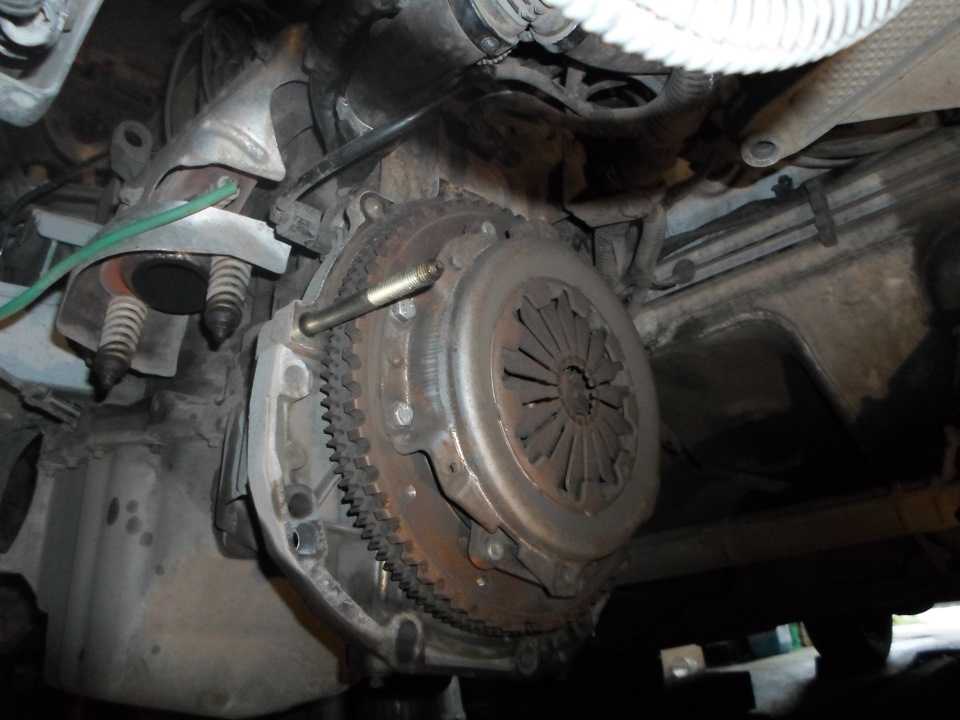

Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.

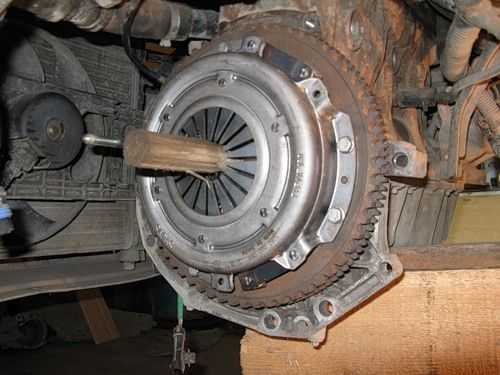

Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.

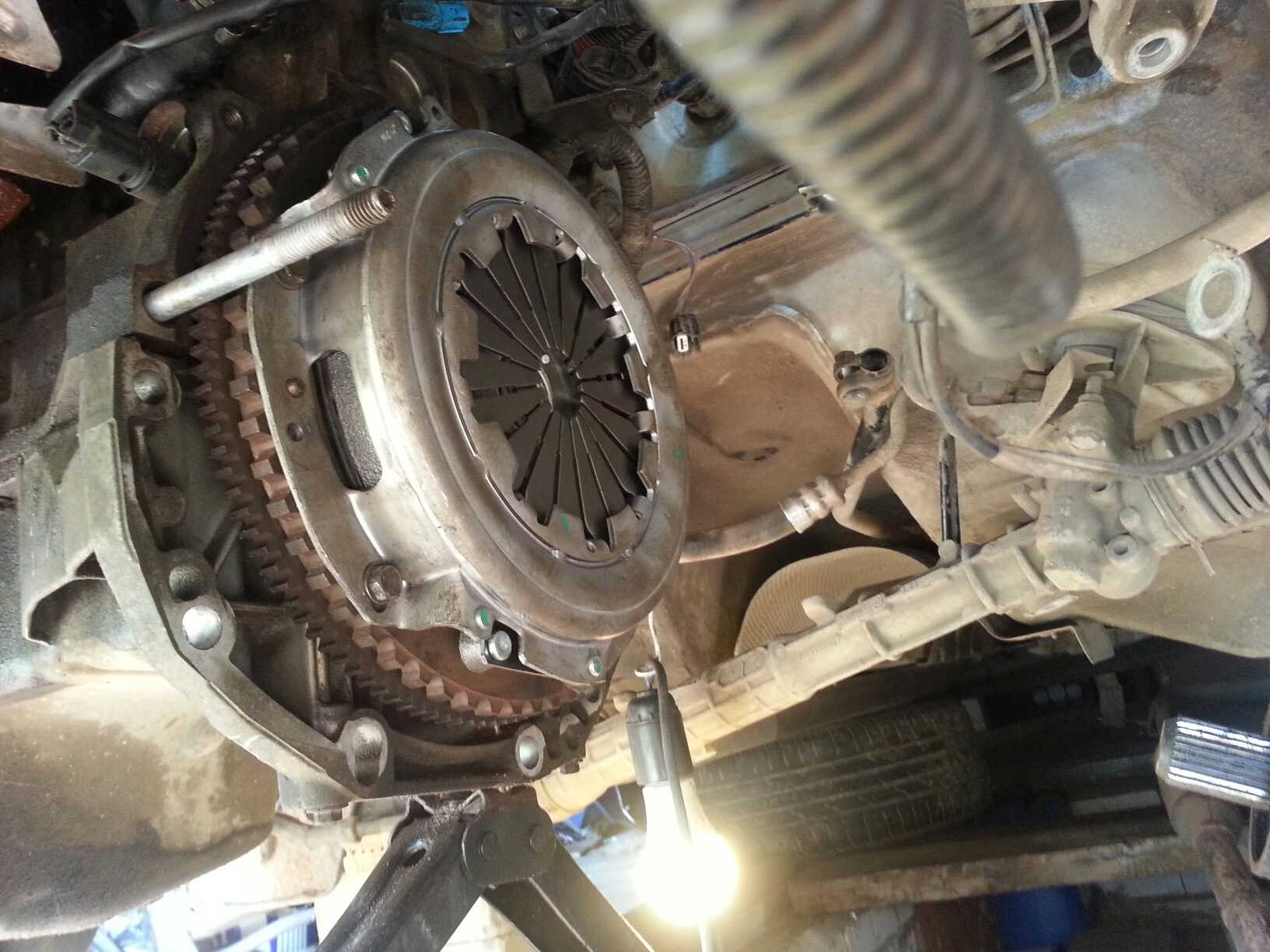

После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Установите ваш автомобиль на подъемник и снимите передние колеса.
Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
Произведите демонтаж КПП и уберите ее в сторону.

Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

Регулировка привода выключения сцепления Рено Логан 1,4

Регулировка привода сцепления на автомобиле Рено Логан 1,4 позволит избавиться или предотвратит появление таких неисправностей как: сцепление «ведет», сцепление «буксует», задняя передача включается с «хрустом», затрудненное включение передач, рывки при трогании с места или при переключении передач.

Поэтому раз в 15.000 км пробега, при появлении перечисленных выше неисправностей или при замене троса привода проводим проверку и при необходимости регулировку привода сцепления.

На автомобиле Рено Логан с пробегом регулировка сцепления заключается в установке всего одного параметра: размера от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (см. фото выше).

Необходимые инструменты

— Два рожковых ключа на «10»

— Один рожковый ключ на «7»

Подготовительные работы

— Очищаем от загрязнения резьбовой наконечник троса привода сцепления и его гайки

— Несколько раз нажимаем на педаль сцепления

— Проверяем регулируемый размер

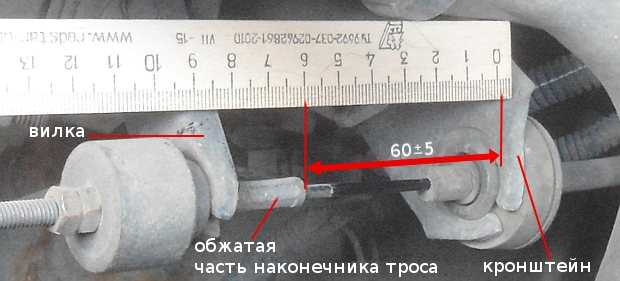

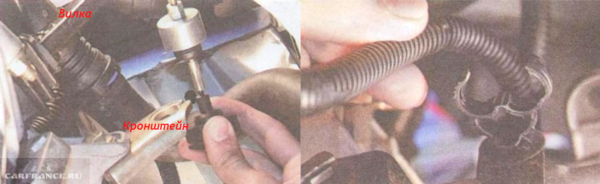

При помощи линейки проверяем расстояние от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления. Оно должно составлять 60±5 мм. Если установлено отклонение от нормы в ту или иную сторону, проводим регулировку.

— Ослабляем контргайку регулировочной гайки

При помощи двух ключей на «10» ослабляем затяжку контргайки регулировочной гайки привода сцепления.

Ослабляем затяжку регулировочной гайки привода сцепления

— Изменяем регулировочный размер

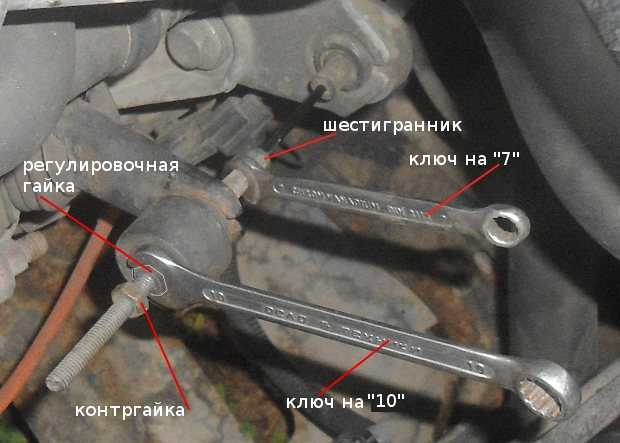

Ключом на «7» удерживаем наконечник троса за шестигранник, ключом на «10» вращаем регулировочную гайку. При этом если гайку затягиваем – размер увеличивается, педаль сцепления будет подниматься, гайку отпускаем – размер уменьшается, педаль падает. Линейкой периодически измеряем регулируемый размер и при достижении им требуемого значения вращение регулировочной гайки прекращаем.

Изменяем регулировочный размер

— Стопорим регулировочную гайку контргайкой

Используем, как и ранее, два рожковых ключа на «10». После стопорения несколько раз нажимаем на педаль сцепления и еще раз проверяем регулируемый размер. Если есть необходимость, немного его корректируем.

Если размер выставлен верно, педаль сцепления будет располагаться на уровне с педалью тормоза или чуть выше ее (12,5 – 13,5 см от пола до края педали при снятом коврике), а ход вилки выключения сцепления находиться в пределах 28-35 мм. Передача заднего хода должна включаться при работающем двигателе без посторонних звуков и затруднений.

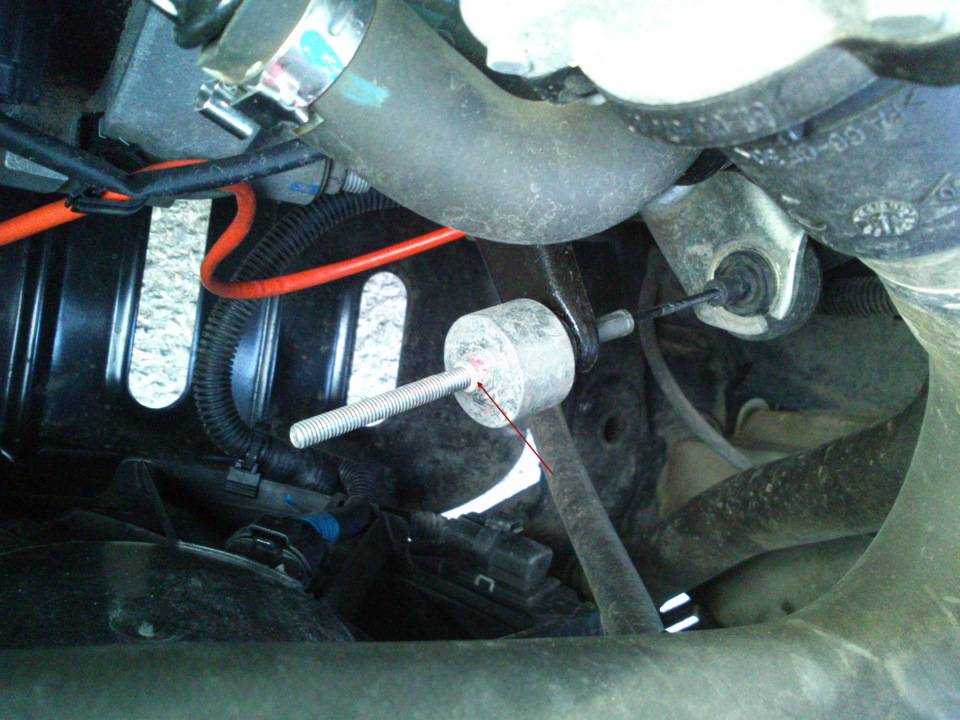

Измеряем высоту педали сцепления

Если регулировкой привода сцепления не удается устранить возникшие при его работе неисправности, то вероятнее всего сцепление подлежит замене. Чаще всего на автомобилях Рено Логан такая необходимость появляется к 200.000 км пробега в связи с износом ведомого диска, но возможно и раньше (в зависимости от условий эксплуатации).

Ход вилки выключения сцепления 28-35 мм

Примечания и дополнения

— Дополнительными признаками необходимости регулировки сцепления на автомобиле Рено Логан 1 будет расположение педали сцепления выше или ниже педали тормоза и «схватывание» сцепления слишком высоко или слишком низко.

— Изначально, на новом автомобиле Рено Логан 1,4 в приводе сцепления выставлено два размера:

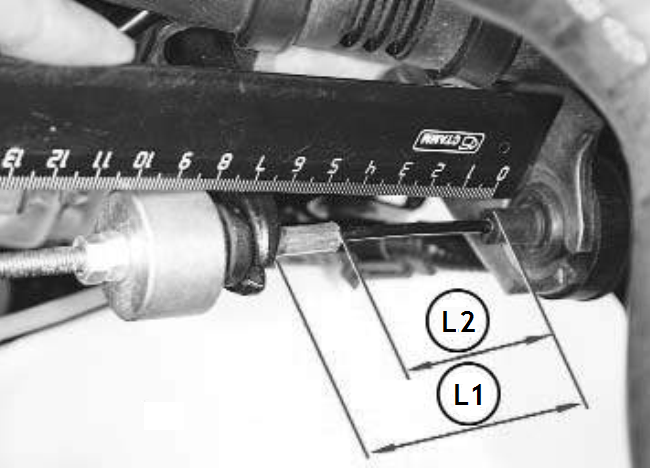

от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (60±5 мм);

от кронштейна на коробке передач до вилки выключения сцепления (86±5 мм).

Второй размер в процессе эксплуатации автомобиля не регулируется.

Возможные неисправности сцепления и методы устранения

Причины неисправности	Методы устранения
Рывки при трогании
Заедание троса привода сцепления	Нанесите на трос моторное масло. Если трос поврежден – замените его
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач	Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку ШРУС-4.
Деформация ведомого диска	Замените ведомый диск
Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках	Замените ведомый диск
Потеря упругости пружинных пластин ведомого диска	Замените ведомый диск
Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины	Замените ведомый диск
Задиры на рабочих поверхностях маховика или нажимного диска	Замените маховик или кожух сцепления с нажимным диском в сборе (корзину сцепления)
Замасливание рабочих поверхностей фрикционных накладок ведомого диска	Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их. Сильно замасленный ведомый диск замените. Устраните причину замасливания.
Дребезжание, стук или шум при включении сцепления
Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины	Замените ведомый диск
Деформация ведомого диска	Замените ведомый диск
Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках	Замените ведомый диск
Повышенный шум при выключении сцепления
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Замените подшипник
Сцепление пробуксовывает (не полностью включается) при резком нажатии педали «газа» двигатель набирает обороты, но автомобиль не разгоняется
Замасливание маховика, нажимного диска и фрикционных накладок ведомого диска сцепления	Промойте бензином замасленные поверхности и насухо протрите их. Замените сильно замасленный диск. Устраните причину замасливания.
Снижение усилия диафрагменной пружины	Замените ведущий диск (корзину)
Сильный износ или пригорание фрикционных накладок ведомого диска	Замените ведомый диск
Повреждения или заедания привода сцепления	Устраните заедания. При необходимости замените детали привода.
Сцепление ведет (не полностью выключается) затруднено переключение передач переднего хода, передача заднего хода переключается с шумом при исправной коробке передач
Неправильная регулировка привода сцепления (недостаточный полный ход педали)	Отрегулируйте привод
Заедание троса привода сцепления	Нанесите на трос моторное масло. При повреждении троса – замените его.
Ослабление заклепок или поломка фрикционных накладок, коробление ведомого диска (торцевое биение более 0,5 мм)	Замените ведомый диск
Сильный и неравномерный износ, задиры на рабочих поверхностях маховика или нажимного диска сцепления	Замените маховик. При повреждении поверхности нажимного диска замените кожух с нажимным диском в сборе (корзину сцепления)
Перекос или коробление нажимного диска	Замените кожух с нажимным диском в сборе (корзину сцепления)
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач	Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените ведомый диск или первичный вал КПП.

Подготовка (пространство под капотом)

Для начала нужно отключить минусовую клемму АКБ (ключ «на 10»). Также снимают трос сцепления: грузик подтягивают вперёд, вынимают его из прорези вилки, а резиновую муфту затем выводят из прорези в кронштейне.

Трос сцепления и жгут проводов

На картере КПП закреплён держатель моторного жгута. Надо разжать крепление и отвести жгут в сторону.

Пройдёмся по разъёмам:

На двигателе отключают датчик ВМТ. Для этого откручивают два винта крепления (фото 1 и 2).
На коробке отключают клеммник выключателя заднего хода.
Датчик скорости тоже нужно отключить (фото 4).
Датчик концентрации кислорода отключают. Его колодку снимают с держателя на КПП.

Ниже показано, что нужно сделать.
