Установка коробки передач на газ 3110

Как разобрать коробку МТЗ-80

В зависимости от внешних признаков неисправности коробка передач должна быть разобрана частично либо полностью демонтирована. Последовательность действий по полному демонтажу КПП МТЗ в схеме ремонта, описанной в инструкции к трактору, предусматривает следующие шаги:

слив трансмиссионного масла;
отсоединение коробки в сборе от корпуса трактора;
разборка КПП.

При обнаружении ряда неполадок трансмиссии можно произвести разборку без полного демонтажа, такой метод предусмотрен при нечетком переключении передач, когда на первом этапе достаточно демонтировать ручку управления трансмиссией и проверить состояние блока.

Разборка рычага КПП МТЗ-80

Проверить пригодность ручки переключения к дальнейшей эксплуатации можно, не демонтируя коробку переключения скоростей, для чего нужно выполнить последовательные действия:

вынуть рычаг, предварительно сняв пол и разобрав шарнирное гнездо;
снять плиту с вилками, визуально определить, какие из них требуют замены;
осмотреть пригодность ручки переключения передач для дальнейшего использования;
если вилки погнуты и болтаются, а их рабочие стороны не параллельны, необходимо разобрать этот узел и заменить изношенные детали.

Такой ремонт позволяет устранить только часть возможных проблем, связанных с плохим включением и переключением передач. Для полноценной ревизии агрегата требуется полная разборка коробки передач.

Порядок разборки

Помимо ключей и отверток, для снятия механизма переключения скоростей трактора требуется следующая арматура:

съемник;
молоток;
бородок слесарный (добойник);
бронзовая выколотка.

После отсоединения узла от корпуса и демонтажа блока вилок следует:

снять стопорное кольцо и шестеренку с первичного вала, затем снять второе кольцо и демонтировать втулку и шестерню №4;
предварительно выбив штифт, провести удаление внутреннего вала привода ВОМ (вала отбора мощности);
открутив болты и вынув гнездо, извлечь из корпуса ведущую шестеренку второго диапазона в комплекте со стаканом и подшипниками;
вынуть первичный вал, чтобы облегчить разборку механической трансмиссии, работающей по схеме (9F+2R);
демонтировать промежуточный вал;
извлечь вторичный вал;
подготовиться к снятию вала заднего хода и пониженных передач, демонтировав стопорное кольцо и подшипники;
извлечь из корпуса вал реверсивных и пониженных передач;
произвести выпрессовку стакана подшипника.

После извлечения валов из коробки передач следует демонтировать с них шестерни и разобрать остальные детали, извлеченные целиком.

Дефектовка деталей КПП

После полной разборки трансмиссии необходимо визуально осмотреть все составляющие элементы и принять решение об их пригодности для дальнейшего использования. Для того чтобы не пропустить дефекты металла, комплектующие перед осмотром рекомендуется промыть в керосине или дизельном топливе и просушить.

Рекомендации по отбраковке элементов коробки:

Корпус подлежит замене при обнаружении трещин.
Необходимо заменить на новые разбитые стаканы в корпусе коробки.
Вместо вилок погнутых, а также с непараллельными щечками должны быть установлены новые.
Подшипники следует проверять, вращая наружную обойму относительно внутренней.
Нельзя монтировать рычаг КПП с изношенным наконечником.

Приступать к монтажу КПП можно только после проверки всех деталей и получения новых для замены непригодных к эксплуатации.

Снятие и установка коробки передач Волга 31105 2004-2009

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

– повышенный (по сравнению с привычным) шум;

– затрудненное переключение передач;

– самопроизвольное выключение или нечеткое включение передач;

– утечка масла через уплотнения и прокладки.

Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Отсоедините » минусовый » провод от аккумуляторной батареи.

3. Слейте масло из коробки передач (см. » Замена масла в коробке передач » ).

4. Изнутри салона подденьте отверткой и снимите переднюю вставку консоли.

5. Сдвиньте вверх резиновый чехол 1. Отверните колпак 2 рычага. Если колпак невозможно отвернуть рукой, воспользуйтесь клещами типа «кобра».

6. Выньте вверх рычаг переключения передач в сборе.

7. Снимите внутренний защитный чехол.

8. При необходимости можно снять стержень рычага переключения передач. Для этого выверните чехол, приподнимите его вверх и, поддев острым инструментом запорную втулку выньте ее.

9. Снимите верхнюю часть рычага. На рычаге останутся запорная втулка, упругая и дистанционная втулка.

В стержне остается вторая упругая втулка. Если при работе двигателя замечена повышенная вибрация стержня рычага, извлеките втулку и проверьте ее состояние.

10. Разжав лепестки дистанционной втулки, снимите ее, а также упругую и запорную втулки с рычага.

11. Перед обратной установкой стержня установите все снятые детали в стержень в обратной последовательности. Наденьте стержень на рычаг и ударом ладони по рукоятке рычага насадите его на рычаг до защелкивания запорной втулки на рычаге.

13. Отсоедините провода от контактов выключателя света заднего хода.

14. Отсоедините колодку 1 с проводами от датчика скорости и выньте провод из держателя 2.

15. Выверните болт и отсоедините приемную трубу от кронштейна коробки передач.

16. Отсоедините приемную трубу от глушителя и снимите ее с автомобиля (см. «Снятие и установка приемной трубы»).

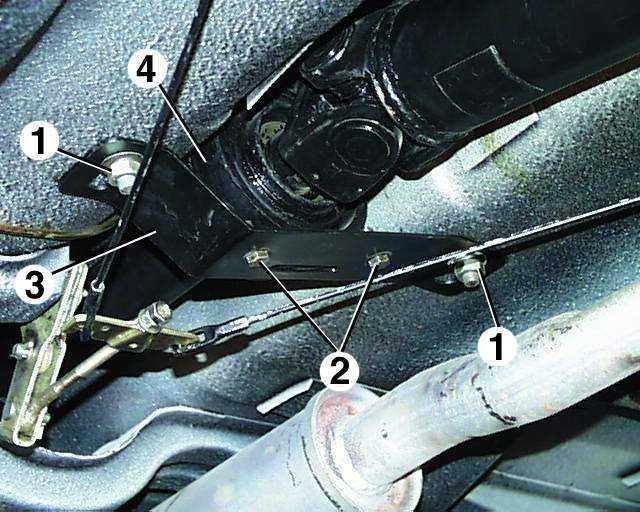

17. Отверните две гайки 1 крепления задней опоры силового агрегата к коробке передач

Выверните четыре болта 2 крепления кронштейна задней опоры силового агрегата к кузову, осторожно опустите вниз заднюю часть коробки передач и снимите заднюю опору

Чтобы при отсоединении задней опоры двигатель не наклонялся чрезмерно назад, вставьте между блоком цилиндров и панелью передка кузова деревянный брусок.

18. Выверните два болта крепления фланца выхлопной трубы к глушителю и разъедините глушитель и выхлопную трубу.

19. Выверните болт крепления рамки чехла вилки выключения сцепления.

20. Выверните два болта крепления рабочего цилиндра сцепления к картеру сцепления и снимите цилиндр, не отсоединяя его от шланга (цилиндр остается висеть на шланге).

21. Снимите вилку вместе с рамкой и чехлом.

22. Отверните четыре гайки крепления коробки передач к картеру сцепления.

Верхние гайки крепления коробки передач удобнее отворачивать головкой, надетой на карданный шарнир с удлинителем.

23. Снимите коробку передач, сдвигая ее назад и одновременно поворачивая по часовой стрелке. При этом следите, чтобы первичным валом не повредить детали сцепления.

24. Установите новую коробку передач на автомобиль в порядке, обратном снятию. Залейте необходимое количество масла.

Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала и включите первую или третью передачу (если не снимали рычаг переключения передач).

После установки коробки передач, устанавливая приемную трубу, вначале затяните гайки крепления приемной трубы к выпускному коллектору, затем — гайку болта крепления к кронштейну на коробке передач.

Наиболее частые признаки и способы устранения неисправностей

Volkswagen Passat Das graue Auto Бортжурнал Замена тросика переключения передач

Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.

Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.

Трудности при включении передач

Если переключать скорости стало трудно, это указывает на одну из проблем:

износились синхронизаторы или шестерни определённой передачи;
повреждён рычаг или другие механизмы переключения — чаще вилки;
проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.

Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.

Потеря трансмиссионного масла

наличие в КПП слишком большого количества масла;
износ сальника дифференциала или сальника приводной шестерни спидометра.

Для того, чтобы правильно была проведена диагностика КПП ГАЗ-3110, следует сначала определиться с местом возникновения проблемы. При этом их поиск необходимо начинать с самых простых методов, которые впоследствии пойдут по возрастающей, в зависимости от сложности выполнения работ.

Последовательность проведения операций для проверки КПП ГАЗ-3110:

1. Выявление неисправностей по соответствующим кодам.

2. Проведение проверки давления в шинах.

3. Испытание переключения передач и электрической части системы на соответствие норме.

4. Анализ работы двигателя при заторможенном состоянии автомобиля.

5. Проведение дорожных испытаний авто на наличие посторонних шумов и вибраций.

6. Проведение гидравлической проверки на правильность давления в магистралях.

7. Контроль времени включения передач и проверка деталей на степень изношенности. В большей мере это касается тормозов, передач и блокировочных муфт.

Замена масла в вариаторе ниссан х трейл т31
Установка сцепления сакс на шевроле нива
Как разобрать коробку передач москвич 2141
Туго нажимается педаль сцепления киа рио 3
Замена рабочего цилиндра сцепления опель астра

1.Общие сведения

ГАЗ-3110 и -310221 — заднеприводные автомобили, предназначенные для эксплуатации на дорогах с усовершенствованным покрытием.

Двигатель расположен под капотом в передней части автомобиля.

ГАЗ-3110 — легковой, с кузовом “седан”; ГАЗ-310221 — грузопассажирский, с кузовом “универсал” (сиденья среднего и заднего ряда в сложенном состоянии образуют грузовую платформу).

Кузов — несущий, цельнометаллический.

Двигатели — четырехцилиндровые, рядные вертикальные, четырехтактные, бензиновые, объемом 2,3 и 2,445 л и мощностью от 90 до 145 л.с.

Расположение двигателя в моторном отсеке — продольное

4. Диафрагменное сцепление

Тонкости конструкции

На автомобиле размещено сухое, однодисковое, всегда включенное сцепление, с гидравлическим приводом устройства выключения.

Сцепление состоит из алюминиевого картера, муфты выключения с подшипником и вилкой, основного диска в комплекте (корзины), ведомого диска, главного и рабочего цилиндров, соединенных между собой трубопроводом и трубкой. На автомобилях, оборудованных двигателем Змз-4062, размещается сцепление с диафрагменной пружиной.

На моделях с двигателем Змз-402 возможна монтаж сцепления как диафрагменного, так и пружинно-рычажного типа (о нем см. ниже).

Ведущий диск (корзина) состоит из кожуха, в котором размещены диафрагменная пружина, опорные кольца и нажимной диск. Пружина, зафиксированная на кожухе, краями давит на нажимной диск.

Ведомый диск состоит из ступицы со шлицевым отверстием и двух дисков, к которым прикреплены пластинчатые пружины. К ним с обеих сторон прикрепляются фрикционные накладки.

Пластинчатые пружины, имеющие изгибы, способствуют лучшему прижиманию диска и дополнительно сглаживают рывки автомобиля при включении сцепления.

Для наиболее плавной передачи крутящего момента при трогании автомобиля или переключении передач в окнах дисков размещены демпферные пружины.

Ведомый диск придавливается к маховику двигателя нажимным диском корзины. Фрикционные накладки, увеличивающие трение, передают крутящий момент на первичный вал коробки передач, с которым ведомый диск связан шлицевым соединением.

Для временного отсоединения двигателя от трансмиссии служит привод выключения сцепления. При надавливании на педаль сцепления, поршень главного цилиндра сцепления передвигается вперед.

Волга ГАЗ 3110, 310221 Диафрагменное сцепление устройство

Вытесняемая жидкость через трубопровод поступает в рабочий цилиндр, выдвигая из него поршень со штоком.

Шток действует на хвостовик вилки, которая поворачивается на шаровой опоре, другим концом перемещая по крышке подшипника коробки передач муфту выключения сцепления. Подшипник муфты надавливает на концы лепестков диафрагменной пружины. Деформируясь, пружина перестает действовать на нажимной диск, который в свою очередь “отпускает” ведомый, и передача крутящего момента прекращается.

Снаружи приспособление сцепления закрыт алюминиевым картером, который шестью “глухими” болтами и двумя болтами с гайками прикрепляется к блоку цилиндров двигателя. С другой стороны в картер ввернуты четыре шпильки для фиксации коробки передач.

Картер содержит посадочное область для рабочего цилиндра сцепления и окно для установки вилки. Для увеличения упругости на нижней части картера сцепления двигателя Змз-4062 размещается усилитель.

Диафрагменное сцепление

Диафрагменное сцепление и привод его выключения

1 — главный цилиндр привода выключения сцепления;

2 — картер сцепления;

3 — маховик;

4 — фрикционные накладки ведомого диска;

5 — нажимной диск;

6 — опорные кольца;

7 — пружина педали;

8 — диафрагменная пружина;

9 — подшипник выключения сцепления;

10 — шток главного цилиндра;

11 — педаль;

12 — первичный вал коробки передач;

13 — поролоновые кольца;

14 — муфта выключения;

15 — шаровая опора вилки;

16 — кожух;

17 — вилка;

18 — шток рабочего цилиндра;

19 — соединительная пластина;

20 — рабочий цилиндр;

21 — прокачной штуцер;

22 — демпферная пружина;

23 — ведомый диск.

Бибки.ру: твоя дорога

Теплым субботним вечером, возвращаясь из загородной поездки, при переключении с третьей на четвертую передачу рычаг переключения скоростей стал двигаться во всех плоскостях. В воздухе начали витать страшные мысли – сломались вилки включения передач, обломился вал в кулисе коробки передач. Но в душе еще оставалась надежда, что просто отвернулась гайка крепления рычага передач к картеру коробки. Добравшись до светлого места, мы остановились. Наши надежды не оправдались – рычаг был надежно закреплен к картеру коробки передач. Итак у нас в запасе – одна передача переднего хода, трос «пятитонник» и «Жигули» седьмой модели с которыми мы шли «в тандеме». Было на выбор три варианта событий:

Разбирать коробку передач на обочине.

Попробовать ехать, трогаясь с третьей передачи, благо на автомобиле установлен новый комплект сцепления.

Ехать на галстуке.

Мы выбрали третий вариант. Но новый трос, рассчитанный, на пять тонн сразу же порвался. Ничего не оставалось, как ехать своим ходом. Надо сказать, что народная шутка «У Волги такой крутящий момент, что под ее колесами вращается Земля» вовсе не шутка. Таким образом, мы добрались до места стоянки. Изучив привод коробки передач стало ясно, что скорее всего причина поломки – вывернувшийся болт фиксирующий две половины ползуна в кулисе коробки передач.

Настало воскресное утро. На этот раз хозяин «Жигулей» запасся тросом на 12 тонн, мы приняли решение ехать на буксире, так как по дороге в гараж есть крутая горка, сразу после поворота на 90 градусов, мы попросту побоялись, что мотор «не вытянет» на третьей передаче. Нужно отметить, что электоровентилятор системы охлаждения «Жигулей» почти не выключался, но стрелка температуры двигателя стояла, как вкопанная, не смотря на почти две тонны так называемого «прицепа». Таким образом, мы добрались до места ремонта. Теперь стояла новая задача – закатить автомобиль в бокс в достаточно крутую горку. От этой идеи мы практически сразу отказались, мы приняли решение чинить автомобиль на дороге, приподняв его при помощи подручных средств. Итак, для такого ремонта понадобится:

Набор головок с трещоткой. Желательно от 8 мм до 17 мм.
Рожковый ключ на «8», «10» «12», «13», «14».
Фиксатор резьбы.
Проволока.
Прочный полиэтиленовый пакет.
Изолента.
Два гровера 6мм.
Емкость для снятого крепежа.
Желание.

Два запасных колеса (или опора сравнимая с запаской в размере).
Домкрат.
Несколько досок.
Четыре противооткатных упора.
Подстилка под себя любимого, мы использовали ковер из багажника, варварство, но зато спина не болит.

В кулисе два проблемных болта – один будет виден сразу, а второй закрыт черной пластиковой крышкой.

Сколько масла в МКПП (коробке передач) УАЗ 469

УАЗ 469 – полноприводный советский внедорожник, впервые представленный в 1972 году. В 1980-м состоялась первая модернизация. Очередной рестайлинг состоляся в 1985 году. Обновленная модель получила гидравлический привод сцепления, двухконтурную тормозную систему, а также подвесные педали тормоза и газа. УАЗ-469 оснащался бензиновым мотором объемом 2.5 л с мощностью 72-75 л. с. и механической КПП. Еще была доступна двухступенчатая раздаточная КПП. Внедорожник поставляли в Азию, Африку и Южную Америку, а также в Италию. В 2003 г. машину модернизировали и переименовали в «Хантер».

Регламент замены масла в МКПП1
Рекомендуемое масло2
Сколько масла требуется для МКПП УАЗ 4693

Регламент замены масла в МКПП

По рекомендациям опытных автовладельцев и специалистов, масло в МКПП УАЗ 469 необходимо менять каждые 50-100 тыс. км. Далее рассмотрим наиболее благоприятные условия, для которых подходит указанный регламент.

Соблюдается смешанный цикл езды с одинаковым пробегом по трассе и городу, без интенсивных перегрузок и езды на максимальных скоростях
Исключена буксировка тяжелых прицепов с объемом, превышающим допустимый предел для УАЗ Хантер
В коробку передач заливается только оригинальное масло или его аналог
Трансмиссия работает без рывков и подергиваний, передачи включаются плавно и без усилий
Осутствует течь масла из сальников. Необходима их своевременная диагностика, чтобы избежать не только протекания масла, но и возникновения коррозионных процессов внутри коробки передач. Дело в том, что при нарушении герметичности сальников через них может проходить вода, например, в дождливую погоду. Сальники необходимо срочно заменить, после чего промыть коробку от грязевых отложений и залить новое масло.

3.Четырехступенчатая коробка передач

Четырехступенчатая коробка передач (продольный разрез)



1 — первичный вал; 2 — крышка подшипника первичного вала; 3 — подшипник выключения сцепления; 4 — муфта подшипника выключения сцепления; 5 — задний подшипник первичного вала; 6 — роликовый подшипник; 7 — прокладка крышки картера; 8 — болт; 9 — ведущая шестерня привода промежуточного вала; 10 — муфта включения III и IV передач; 11 — ведомая шестерня III передачи; 12 — ведомая шестерня II передачи; 13 — муфта включения I и II передач; 14 — ведомая шестерня I передачи; 15 — шток переключения; 16 — крышка картера; 17 — защитный уплотнитель; 18 — пружина; 19 — рычаг переключения; 20 — поддон крышки; 21 — шестерня привода спидометра; 22 — удлинитель; 23 — сталебаббитовая втулка;	24 — манжеты; 25 — вторичный вал; 26 — гайка*; 27 — подшипник вторичного вала; 28 — пробка оси промежуточного вала; 29 — ось промежуточного вала; 30 — упорная шайба; 31 — ведущая шестерня I передачи; 32 — роликовый подшипник; 33 — шестерня заднего хода; 34 — роликовый подшипник; 35 — ведущая шестерня II передачи; 36 — ведущая шестерня III передачи; 37 — промежуточный вал; 38 — сливная пробка; 39 — ведомая шестерня привода промежуточного вала; 40 — картер; 41 — роликовый подшипник; 42 — промежуточная шестерня заднего хода; 43 — ось промежуточной шестерни заднего хода; 44 — штифт; 45 — поролоновые защитные кольца.

* — вариант — стопорное кольцо

Ремонт своими руками КПП

«ГАЗель» и ее трансмиссию можно отремонтировать лишь тогда, если поломка несерьезная. Прислушивайтесь, чувствуйте свою машину, отслеживайте каждое ее движение. Даже увеличенный расход топлива должен заставить вас насторожиться и заставить задуматься: а не нужна ли вам диагностика.

$Змз-402 / трансмиссия / коробка передач / переборка пятиступенчатой кпп газель\волга. часть 1 - разборка и дефектовка.$

$Переборка пятиступенчатой кпп газель\волга. часть 1 - разборка и дефектовка.$

Рассмотрим тонкости диагностики КПП ГАЗ-53, ГАЗ-31105, ГАЗ-3110. Стоит отметить, что трансмиссия ГАЗ-53 довольно проста и не представляет никаких сложностей в проведении ремонтных работ как мастерами, так своими руками. Нужна только своевременная правильная диагностика КПП ГАЗ-53. В случае невозможности ремонта «газоновскую» коробку передач достаточно легко приобрести в любом автомагазине. Сегодня многие автомобилисты не игнорируют использование б/у коробок, при этом их стоимость значительно ниже новых.

В случае отсутствия нужной коробки передач следует знать, что на ГАЗ-53 идеально подходит элемент от автомобиля ГАЗ-66.

Диагностика КПП ГАЗ-31105 позволяет выявить и предупредить поломки в машине, описываемые далее.

Ремонт кпп Газели

Подробности: Создано: 31.01.2014 04:45

Ремонт кпп ГАЗели можно сделать самостоятельно в своем гараже, а можно доверить это дело специалистам в автосервисе. Так как кпп может сломаться непосредственно во время движения авто, когда отсутствует всякая возможность обратиться в сервис, каждый водитель ГАЗели просто обязан знать, как можно своими руками отремонтировать эту важную часть машины. Кроме этого необходимо, чтобы в машине всегда имелось масло для доливки на случай возникновения утечки и некоторые запасные части, чтобы заменить их сразу же, а не ехать до магазина с неисправной коробкой передач, тем более, что ближайший магазин, возможно, находится в нескольких стах километрах.

Возможных неисправностей механической коробки передач данного автомобиля несколько. Рассмотрим каждую из них по отдельности и выясним их причины и способы устранения.

Самая распространенная — это затруднение переключения скоростей. Это жутко неудобно и, конечно, выводит из себя. В этом случае ремонт включает в себя следующие действия: доливка жидкости в бак главного цилиндра, после прокачка системы гидропривода. Также необходимо проверить, насколько затянуты стопорные болты. В случае, если они ослабли, нужно затянуть их. Еще одной причиной данной проблемы могут быть заусенцы, которые образовались на внутренней стороне зубьев муфты включения передач — если это так, их нужно зачистить. И, возможно, просто разбиты отверстия под штифты. Тогда рычаг подлежит замене или можно подвергнуть запрессовке ступенчатые штифты.

Вторая неисправность, которая возникает достаточно часто, это когда включение передач сопровождается треском. Подобные звуки также вызывают дискомфорт у водителя и пассажира, особенно, если второй не имеет ни малейшего представления о том, как устроена кпп. Причиной треска может стать износ резьбы блокирующего кольца синхронизатора. Это можно исправить, просто поставив вместо него новое и подождав, пока оно притрется к соответствующей шестерне. Притирка осуществляется так, чтобы площадь прилегания поверхности была не менее 80% от общей площади. Также блокирующее кольцо может быть деформировано. Тогда его также необходимо заменить на новое, а для притирки использовать специальную пасту.

На то, что требуется сделать ремонт кпп ГАЗели указывает также то, что скорость выключается самопроизвольно, например, на кочках. В этом случае нужно проверить, хорошо ли затянуты гайки крепления кпп к картеру сцепления. При необходимости, естественно, подтянуть их. Может быть, требуется заменить муфту (при износе зубьев) и пружин фиксаторов (если они ослаблены).

При появлении шума в коробке нужно: поменять неисправные подшипники, поврежденные шестеренки, если поломались их зубья, долить масла в картер до нормального уровня и вернуть соосность картера сцепления и коленвала.

Также ремонт механической кпп необходим в случае обнаружения утечки из нее масла. Причинами данной неисправности могут быть износ сальников или сталебаббитовых втулок, либо поврежденные сапун или прокладка, либо негерметичность заглушек и/или пробок. В такой ситуации, скорее всего, придется заменить все неисправные части и, конечно же, добавить масла в коробку.

Для качественного проведения всех этих операций необходимо хотя бы в теории знать устройство коробки передач, иначе установить причину возникновения неисправности собственноручно просто невозможно. Также лучше сразу перед отправлением в длительную поездку осмотреть коробку, чтобы оценить ее состояние и, если нужно, произвести нужный ремонт еще до поломки, пока имеется возможность спокойно сходить в магазин автозапчастей и приобрести необходимые.

Если же знания по устройству кпп отсутствуют, тогда лучше доверить диагностику и ремонт ее специалисту.

При проведении любого вида ремонта кпп особенный контроль нужен при ее сборке. Этой проблемы не возникнет если сразу обратиться в автосервис.

Назад
Вперёд

Распространенные ошибки

Тугая педаль сцепления: причины неисправности

Ошибка новичков обычно стандартная, и заключается она в несогласованном действии рычага механики и педали сцепления. В итоге машина теряет скорость, а порой глохнет.

Автомобилисты, которые лишь недавно сели за руль, часто легко идентифицируются не только по значку У на стекле, и по рассеянному и резкому переключению.

Когда авто трогается, неопытные водители регулярно рано бросают сцепление. Как итог, машина дергается, а сама коробка постепенно выходит из строя.

Учитывая диапазоны скоростей, актуальных для переключаемых передач, многие считают, что когда машина не едет более 40 км/час, переходить со 2 на 3 передачу не нужно. Но запомните, что повышенная передача не обязательно требует повышения скорости. Вы можете смело выжимать третью, но ехать при этом установленные ограничительным знаком 40 километров.

Повышенная передача лишь позволяет ехать быстрее. То есть при выборе 3 скорости вам будет проще с 40 разогнаться до 80-100 километров в час, на это уйдет меньше времени и двигатель будет лучше себя вести, нежели при разгоне со второй скорости. Наличие возможности ускориться не обязывает вас ускоряться.

Переборка пятиступенчатой КПП Газель\Волга. Часть 1 — Разборка и дефектовка.

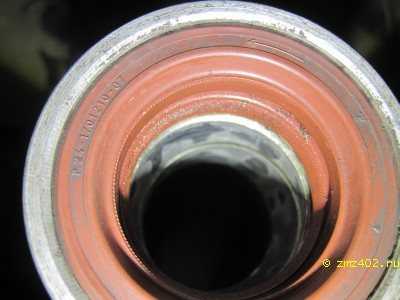

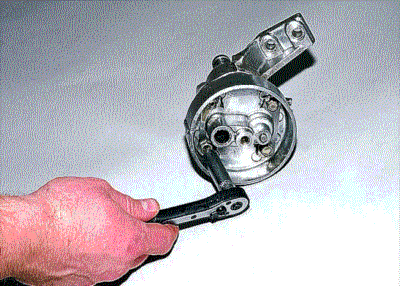

Все винты после срыва откручиваются легко трещоткой. Располовинивать строго ударами по корпусу. Если бить по первичному валу — энергия удара будет передаваться аккурат через синхронизатор 4й передачи. Все детали раскладывать по кучкам. При наличии симптомов рукожопства не лишним будет сфоткать детали до разборки. Итак, приступаем к дефектовке. При осмотре задних сальников выявилась лысина второго сальника. Ставил я их лет 5 назад:

Про втулку будет более подробно в следующей части:

Из моих находок — для проверки износа можно использовать фланец КПП, по которому ходит выжимной подшипник — его диаметр как раз 38 мм, как у вилки кардана. По уму люфта быть не должно:

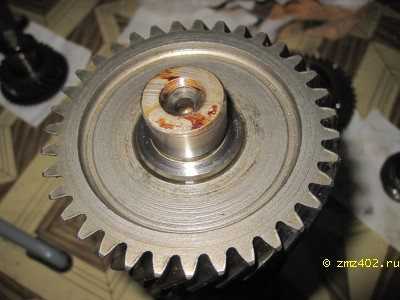

Далее снимаем подшипники с промвала. Они поддеваются отвёрками и снимаются без проблем:

Кстати, у меня коробка оказалась с коническими подшипниками, бронзовыми сухарями и синхронизаторами нового образца. Формально, на обоймах конических подшипников (они же ступичные передних колёс) промвала износа фатального не было, имеется ввиду раковин, однако ролики были отполированы с внутренней стороны подшипника:

Таким образом, они были изношены настолько, ушли вглубь, что торцом упирались во внутреннюю обойму. Так явно быть не должно. Интересно, что сами ролики также конические (10-9,3 мм).

Сухари имели довольно малый износ:

За счёт эксплуатации на качественной полусинтетике Роснефть гл-4 коробка изнутри моющим средством для посуды отмылась идеально:

Канал для сапуна был чист:

В посадочных местах подшипников следов проворота не было. Сами подшипники легко достаются и вставляются их лёгким вращением:

Бочонки блокировки включения двух передач одновременно я извлекал магнитом, так как корпус мыл водой и в противном случае они могли заржаветь:

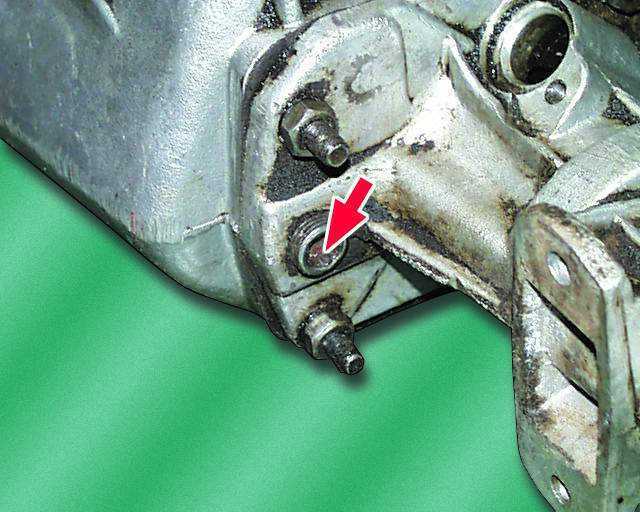

В задней половинке КПП обнаружилось перепускное отверстие. Благодаря нему и возможен фокус с заливкой масла КПП черер ручку из салона:

Я думаю его назначение — выравнивать давление воздуха, так как хвостовик кардана работает как поршневой насос и без амортизации колебанийй давления воздуха основным объёмом КПП коробка бы всасывала в себя грязь с улицы:

Подшипники основных валов сбить отвёрткой и молотком не удавалось. Использовал обычный двухлапый съёмник, удлинив его лапы пластинами из толстой стали. Есть специальные съёмники для этих целей, но я не стал брать, уж больно редкая задача и вполне решаемая двулапым съёмником. На первичном валу порадовал масляный канал выходящий под подшипник. В чём прикол, я не понял:

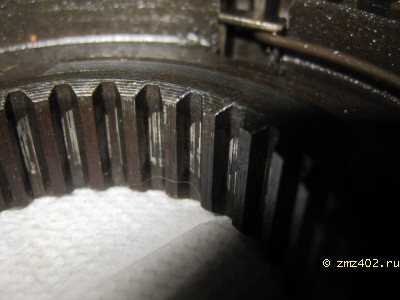

Износа узла сочленения валов не нашёл, но ролики имели бочкообразный износ — по центру были просажены на одну сотку, по краям на 5. Сами обоймы были без повреждений, а замеры штангеном показали допуск:
