Цена вопроса
Подушки двигателя выпускаются несколькими производителями. Наиболее популярна у наших соотечественников продукция фирмы БРТ. При условии, что это действительно оригинальное изделие, а не подделка, которых множество на рынке.
Стоимость передней подушки двигателя фирмы БРТ колеблется в пределах 500÷600 руб. Задняя подушка несколько дороже, примерно 700÷800 руб. На автобазарах можно найти подушки значительно дешевле. Но скорее всего это будет подделка, от которой кроме вреда никакого результата не будет.
В оригинальной подушке применяется особый сорт резины СКИ-3 первой группы и высокой сортности. Эта резина изготовлена из натурального каучука. Так же используется специальный клей и высококачественная сталь для изготовления боковых пластин. Такая подушка рассчитана на использование при температуре от -45°С до +70°С.
Снятие крышки ГБЦ
Машину установите на яму или рампу.
Сначала от крышки ГБЦ следует отсоединить держатели патрубка усилителя тормоза и приводного троса заслонки дросселя. Они крепятся на специальных кронштейнах на левой и правой стороне блока.
Далее 10-миллиметровым ключом отвинтите болт, фиксирующий муфты воздуховодов. Отодвиньте его в сторону. За ним отверткой немного ослабьте хомут вентиляционного патрубка картера, которым тот присоединяется к воздуховоду. Теперь 10-мм головкой отверните болты, удерживающие крышку ГБЦ. Порядок здесь не важен.
OLYMPUS DIGITAL CAMERA
После этого снимите:
- кронштейны приводного троса дроссельной заслонки и экрана мотора;
- прижимные шайбы крышки;
- вентиляционные и воздушные шланги.
Далее остается лишь убрать крышку ГБЦ.
Цена вопроса
Подушки двигателя выпускаются несколькими производителями. Наиболее популярна у наших соотечественников продукция фирмы БРТ. При условии, что это действительно оригинальное изделие, а не подделка, которых множество на рынке.
Стоимость передней подушки двигателя фирмы БРТ колеблется в пределах 500÷600 руб. Задняя подушка несколько дороже, примерно 700÷800 руб. На автобазарах можно найти подушки значительно дешевле. Но скорее всего это будет подделка, от которой кроме вреда никакого результата не будет.
В оригинальной подушке применяется особый сорт резины СКИ-3 первой группы и высокой сортности. Эта резина изготовлена из натурального каучука. Так же используется специальный клей и высококачественная сталь для изготовления боковых пластин. Такая подушка рассчитана на использование при температуре от -45°С до +70°С.

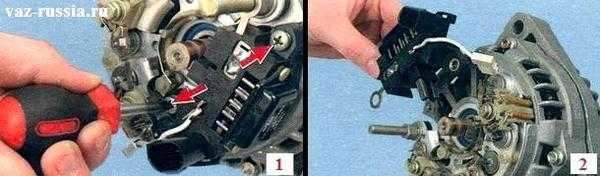

Замена регулятора напряжения со встроенным в него конденсатором
Снятие: 1) Сначала операции для вас необходимо будет сбросить с аккумуляторной батареи клемму минус, о том как это сделать вы сможете прочитать «здесь», а после этого для вас необходимо будет нажав на защёлку отсоединить колодку проводов от генератора, для наглядности она ещё указана красноватой стрелкой.
Примечание! Когда колодка с проводами будет отсоединена, возьмите в руки гаечный ключ и отверните с помощью него гайку которая укрепляет клеммы 2-ух проводов к шпильке, после отворачивания гайки снимите эти клеммы со шпильки! (Перед тем как отвернуть данную гайку, отведите сначала резиновый чехол который её закрывает от попадания на неё грязищи в сторонку)

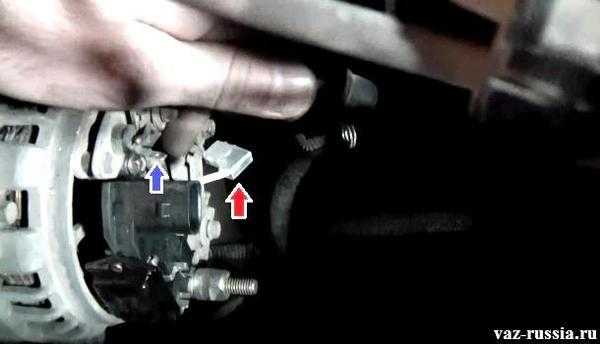

2) Потом возьмите в руки отвёртку подденьте с помощью неё три защёлки, благодаря которым защитная крышка и удерживается на генератора, а когда защёлки будут отщёлкнуты, снимите крышку с генератора и отложите её в сторонку, чтоб она не мешала.
3) Следом возьмитесь рукою за провод который подсоединяется к выводу диодного моста (Провод указан красноватой стрелкой, а вывод голубой) и после этого отсоедините его от этого вывода.
4) Дальше для вас необходимо будут с помощью двух гаечных ключей отвернуть от болта вывода «В» втулку, для этого одним из ключей зажмите гайку чтоб она не проворачивалась, а другим отверните вполне втулку и после чего втулку, а так же две шайбы которые за ней находятся снимите с болта как показано на фото под номером 2.
5) И в окончание отвёрткой отверните два винта, который укрепляют в центральной части регулятор напряжения (см. фото 1), а после отворачивания снимите его с авто генератора.
Установка: Устанавливается новый регулятор в оборотном порядке снятию на своё место, но при установке нового проведите с ним маленькую проверку (Не исключено что может попасться брак), для проверки во-1-х замерьте линейкой либо же ещё чем ни будь щётки которые выступают из регулятора, данные щётки должны не меньше чем на 5 мм (см. фото 1), в неприятном случае поменяйте регулятор на новый, во-2-х понажимайте на эти щётки и удостоверьтесь то что они просто передвигаются без задержек, в неприятном случае поменяйте регулятор на новый, ну и для последней проверки для вас необходимо будет запастись лампочкой на 12 В, данную лампу для вас необходимо будет подсоединить к щёткам регулятора, а на выводы регулятора подать напряжение около 12 В, другими словами плюсом будет выступать клемма а минусом масса щеткодержателя, при правильном подсоединение у вас лампа должна будет пылать, более подробную схему подключения проводов смотрите на фото под цифрой 2.
Примечание! Можно ещё будет после чего подать напряжение чуток больше 12 В, например 16 либо 17, после подачи этого напряжения лампа должна будет погаснуть, в неприятном случае для вас тоже необходимо будет поменять регулятор на новый!
Дополнительный видео-ролик: Чтоб вы наглядно понимали как изменяется регулятор, то в таком случае изучите видео запись которая прикреплена чуток ниже:
Основные неисправности
Срок эксплуатации передних подушек двигателя для ВАЗ 2107 составляет примерно 150÷200 тыс. км. Задняя подушка выхаживает несколько меньше, примерно 80÷100 тыс. км. Со временем резиновый демпфер подушки пересыхает и становится менее эластичным.
От этого может сильнее ощущаться вибрация двигателя. Резиновый элемент подушки может потрескаться или даже порваться. Это приводит к усилению вибрации и возможному перекосу двигателя.
Несколько реже выходят из строя металлические элементы подушек. Хотя встречаются трещины на кронштейне крепления или на самой пластине.
Основным признаком неисправности подушки служит, прежде всего, повышенная вибрация двигателя. Причем, эта вибрация ощущается не только на холостых, но и на повышенных оборотах.
Неестественная дрожь всего корпуса служит серьезным основанием для проверки состояния подушек двигателя. Особенно сильно вибрация ощущается на руле. Причем ее частота зависит от оборотов двигателя.
При особенно сильных повреждениях подушки возможно выключение передачи в коробке. Кроме того, порванная резиновая часть подушки или поломанное крепление вызывает перекос двигателя относительно горизонтальной и вертикальных осей.
Это в свою очередь приводит к интенсивному износу ведущей оси, ускоренному разрушению подшипников коробки передач и системы сцепления. Нарушаются углы установки элементов выхлопной системы. Это может вызвать повышенный шум при работе двигателя, и даже проникновение выхлопных газов в салон автомобиля.
В каких случаях нужно снимать шкив?
Чаще всего демонтировать шкив коленвала необходимо при смене сальников. Роль уплотнительных колец заключается в недопущении попадания масла из картера на комплектующие детали двигателя. С течением времени сальники изнашиваются, трескаются, в результате появляются масляные течи. Чтобы исправить это, необходимо поменять мажеты. Во время этой процедуры приходится снимать шкив коленчатого вала.
Также необходимость в демонтаже диска коленвала возникает при замене ремня ГРМ на ВАЗ 2107 инжектор. Его меняют по регламенту, указанному в инструкции по эксплуатации к ВАЗ 2107 инжектор, по мере износа после визуального осмотра или при обрыве. При техническом осмотре обязательно осматривается шкив на предмет выявления каких-либо дефектов. Если обнаружены сколы царапины, то деталь следует заменить.
Испорченная деталь с отломанной частью
Сама процедура снятия изделия ничего сложного из себя не представляет, но возникают некоторые проблемы.
Во-первых, с доступом. Интересующий нас шкив находится в нижней части моторного отсека за генератором. К нему трудно добраться, так как мешают другие узлы двигателя. Перед тем как демонтировать шкив, нужно снять ремень генератора и гидроусилителя руля.
Во-вторых, гайку крепления шкива коленвала очень трудно открутить. Когда ее ставят на место, то прикручивают с большим усилием. Это необходимо, чтобы она не открутилась случайно при движении автомобиля, так как это может привести к дорогостоящему ремонту. Во время работы двигателя гайка закручивается еще больше. Кроме того, процесс усугубляется из-за высоких рабочих температур, при которых происходит закоксовывание масла и коррозия металла под воздействием внешней среды.
Замена щеток генератора lada kalina sedan (ваз калина)
При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина
Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:
отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)
Проверка работоспособности регулятора напряжения на генераторе Лада Калина
1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.
При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»
Проверка работоспособности конденсатора генератора Лада Калина
Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.
Замена регулятора напряжения Лада Калина
осуществляется следующим образом
1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.
3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.
4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.
6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.
При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.
Замена выпрямительного блока с конденсатором Лада Калина
1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.
2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке
Проверка диодов на выпрямительном блоке Лада Калина
1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.
Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.
Проверка обмоток генератора Лада Калина
1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.
Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.
Видео по замене реле регулятора напряжения на Лада Калина:
В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.
Откручиваем гайку шкива
Гайка, удерживающая шкив на конце коленчатого вала, говорит о том, что мы работаем с классической версией двигателя, то есть с автомобилем типа ВАЗ. Итак, перед началом работы нужно подготовить необходимый инструмент, а именно торцевой ключ или торцевой ключ на «36» или «38», также нужно подготовить кусок трубы примерно 30 см (позже вы узнаете, потому что). Работу лучше проводить на смотровой яме. Если это невозможно, лучше использовать валет и обязательно хлопать (лучше перестраховаться).
Устанавливаем рычаг переключения передач в четвертое положение и активируем режим стояночного тормоза (ручной тормоз). Попробуем открутить гайку длинным рычажным ключом, находясь под автомобилем. Если попытка не удалась, необходимо использовать другой вариант.
Установите рычаг переключения передач в нейтральное положение, снимите подсвечники. Устанавливаем ключ так, чтобы он упирался (в случае, если длины ключа не хватает, используется трубка) на полу или на заднем лонжероне по ходу движения коленвала. При соблюдении требований необходимо подавать короткие импульсы поворотом ключа зажигания. Иногда гайка бывает настолько тугой, что с первого раза ее невозможно оторвать. В основном выпускается с третьей или четвертой попытки. После того, как гайка будет оторвана, ее можно повернуть гаечным ключом.
Замена подушек двигателя ВАЗ 2107
Снятие передних опор (подушек) двигателя ваз 2107
1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту). 2. Снимаем грязезащитные щитки (см. «Грязезащитный щиток — снятие и установка»). 3. Торцовым ключом на 17 мм с карданом отворачиваем гайку верхнего крепления подушки с левой стороны двигателя ваз 2107.
4. Через отверстие в поперечине тем же инструментом отворачиваем гайку нижнего крепления подушки двигателя ваз 2107.
5. Приподнимаем домкратом двигатель автомобиля ваз 2107 и снимаем подушку.
Установка передних опор (подушек) двигателя ваз 2107
1. Установка опоры выполняется в обратной последовательности. 2. Перед установкой подушки двигателя ваз 2107 гайки нижнего крепления опоры размещаем гайку в торцовом ключе и, наживив на шпильку, заворачиваем. Аналогично заменяем подушку с правой стороны двигателя ваз 2107. Для предотвращения нагрева опоры двигателя приемной трубой между поперечиной и правой опорой установлен теплозащитный щиток.
Задняя опора двигателя ваз 2107 крепится к задней крышке и поперечине коробки передач. Снятие с автомобиля ваз 2107 задней опоры двигателя
1. Снимаем поперечину коробки передач со шпилек кузова автомобиля ваз 2107 (см. «Карданная передача — снятие и установка»). 2. Торцовым ключом на 13 мм отворачиваем две гайки крепления задней опоры двигателя к задней крышке коробки передач.
3. Снимаем поперечину коробки передач в сборе с задней опорой двигателя со шпилек задней крышки.
4. Торцовым ключом на 13 мм отворачиваем две гайки крепления задней опоры двигателя автомобиля ваз 2107, удерживая болты от проворачивания ключом того же размера.
5. Снимаем заднюю опору двигателя ваз 2107. Между проушинами задней опоры двигателя установлена распорная втулка.
Установка задней опоры двигателя
Установка задней опоры двигателя автомобиля ваз 2107 выполняется в обратной последовательности.
Как заменить подушки двигателя ВАЗ
Подушками мотора гасится вибрация, и удерживаются кузовом. Как заменить подушки двигателя ВАЗ? Подушки включают не только резину и металл. Резина обладает нехорошим свойством высыхать, из-за чего крепление утрачивает свою надежность.
На автомобилях ВАЗ 2101-2107 для замены подушек не требуется много времени, а выполнить ее можно даже не используя смотровую яму или подъемник.
Как заменить подушки двигателя ВАЗ
Для замены подушки двигателя вам потребуются 2 домкрата, рожковый ключ 17, накидной ключ 17, торцовой ключ 17, трещетка и удлинитель, кардан, ключи 8, 10.
Расположите транспортное средство на ровной площадке, так как после снятия подушки произойдет смещение двигателя. Под колесами авто следует расположить упоры, чтобы избежать скатывания автомобиля. Замену легче производить на смотровой яме, хотя можно обойтись без нее, но, к сожалению, она есть не у каждого.
Вам надо поставить левую сторону домкратом на максимальную высоту, чтобы получить возможность доступа под машину.
Произведите снятие защиты картера и расположите под двигателем домкрат. Идеальным вариантом является гидравлический, так как работать с ним гораздо удобнее. Его следует установить так, чтобы после того как вы снимите подушки не произошло падения мотора вниз.
Далее воспользуйтесь торцовым ключом 17 с удлинителем и карданом. В балке имеется отверстие, где располагается нижняя гайка, крепящая подушки, ее следует открутить.
Произведите откручивание верхней гайки, воспользовавшись тем же торцовым ключом 17, можно пользоваться накидным или рожковым. На классическом авто можно удобно работать с левой стороны, благодаря наличию достаточного места. Также необходимо открутить крепежные гайки с правой стороны. В этом случае удобств будет меньше, так вам помешают стартер и выпускной коллектор. Однако благодаря кардану данная проблема легко решается.
Как заменить подушки ДВС ВАЗ 2107 своими руками?
Замена подушек на ВАЗ 2107: видео
Замена подушек двигателя 2107 с использованием ямы, эстакады или подъемника, при отсутствии проблем, займет около часа. Трудности могут возникнуть в случае прикипания резьбы гаек, вызванного коррозией. Поэтому перед тем, как заменить подушки двигателя ВАЗ 2107, рекомендуется обработать гайки аэрозольной смазкой наподобие «Жидкий ключ», «WD-40».
Пошаговая инструкция как меняются передние подушки двигателя на ВАЗ 2107
- Загоняем автомобиль на яму, эстакаду или поднимаем на подъемнике. На эстакаде или яме нужно зафиксировать колеса башмаками и/или ручником/передачей.
- Снимаем грязезащитные щитки двигателя и подкапотки (если имеются).
- Используя трещотку с карданчиком или гибким удлинителем и головкой на 17, откручиваем нижнюю гайку через отверстия в балке.
Замена правой подушки двигателя ВАЗ 2107 производится аналогичным образом, но из-за трудностей доступа может понадобиться срыв верхней гайки обычным накидным ключом на 17 через доступ снизу. Далее открутить опору можно трещоткой с головкой на 17.
Как заменить заднюю подушку на ВАЗ 2107 – пошаговая инструкция:
- Загоняем машину на яму, эстакаду или поднимаем подъемником. Фиксируем колеса башмаками и/или ручником/передачей (на яме и эстакаде).
- Через кусок доски поддомкрачиваем хвост КПП в области ребра стыка картера с поддоном, чтобы снять нагрузку с опоры и поперечины.
Ключом на 17, затягиваем гайку в таком положении
Тонкости при замене опор на двигателе ВАЗ 2107
Вот к этой гайке, нужно подбираться снизу используя ключ на 17 с трещоткой
Так как замена опоры двигателя ВАЗ 2107 не всегда идет по плану, а некоторые манипуляции на практике даются не просто, стоит учесть несколько хитростей быстрой замены опор ДВС:
- Открутить верхнюю гайку правой опоры снизу можно, используя длинную головку на 17 и трещотку.
- Для откручивания верхней правой гайки сверху можно использовать накидной ключ на 17 (им производится начальный срыв), а затем – гибкий удлинитель для трещотки.
- Чтобы прикрутить подушки к нижней балке, не теряя шайбы, гайки нужно вставить в головку на 17, а шайбы – намазать густой смазкой (солидол, литол-24, ШРУС и т. п.) и приклеить внутри балки или снаружи головки. Таким образом при наживлении гайки на шпильку шайба окажется на своем месте.
Благодаря этим «секретам» замена подушек ВАЗ 2107 происходит гораздо быстрее.
Разница в замене подушек двигателя ВАЗ 2107 инжектор и карбюратор
На инжекторе возникает сложность с попаданием самой подушки в кронштейн, для этого двигатель нужно немножко приподнять
На инжекторных автомобилях затруднена замена подушек двигателя ваз 2107, цена этой операции на СТО выше, чем в случае с карбюраторной версией Жигулей, на 500-1000 рублей. Но сделать все можно и самостоятельно, организовав доступ к гайкам сверху.
Чтобы добраться к верхней гайке правой опоры, карданчика для трещотки может оказаться недостаточно, а гибкому удлинителю не хватит жесткости для срыва гайки с места. В таком случае нужно сорвать ее, используя рожковый или накидной ключ. Дальше ослабленную гайку можно открутить полностью с помощью гибкого удлинителя воротка или пальцами.
Чтобы заменить левую опору на инжекторной классике, добираясь к ней сверху, понадобится снять адсорбер топливных паров. Доступ к правой затрудняет коллектор. Поэтому лучше подбираться туда снизу. Но, зато, благодаря тросовому приводу дросселя, снимать тягу от педали газа не надо (ее нет). В остальном замена ничем не отличается от замены на карбюраторной модификации ВАЗ 2107.
Замена подушек двигателя на ВАЗ-2104-2107
Они предотвращают передачу вибрации работающего двигателя на кузов автомобиля. Кроме того, подушки защищают кузов от возможных перемещений двигателя в подкапотном пространстве при резком разгоне и торможении автомобиля.
На ВАЗ2107 используются две боковые подушки и одна задняя, которая является опорой коробки передач. Передние подушки располагаются симметрично с двух сторон двигателя.
Задняя подушка располагается под коробкой передач. Она состоит из двух стальных пластин, между которыми методом вулканизации вмонтирован слой специальной резины. Вид подушки отличается для 4-х и 5-ти ступенчатых вариантов коробки.
Снять гайку с авто: силовой способ
- Рычаг из трубы (длина не менее полутора метров).
- Мощный торцевой ключ (450 мм.).
- Головка соответствующего размера.
Насаживаем головку ключа на гайку ступицы, вставляем вороток и насаживаем трубу на ручку. Понемногу увеличивая прилагаемые усилия, отворачиваем деталь.
Как открутить сорванный болт
Что делать, чем и как выкручивать если сорвал шпильку или болт. Видео советы как самостоятельно открутить сорванный болт/шпильку в двигателе или коллекторе. Надежный способ как выкрутить если сорвал головку болта Подробнее
Замена заднего ступичного подшипника ВАЗ 2111
Чтобы заменить задний подшипник ступицы на автомобилях ВАЗ 2110, 2111, 2112 вам понадобится: головка на «30», ключи на «10» и «15», молоток, утконосы и длинная труба в качестве рычага. Наглядно смотрите нюансы Подробнее
Читать также: Через какой пробег менять ремень грм
Ступица колеса — деталь, предназначена для установки колеса автомобиля на ось, именуемой цапфой. Подшипники ступицы, являются ключевым элементом не только ступицы, но и всей ходовой части машины Подробнее
Замена подушек двигателя ВАЗ 2107
Снятие передних опор (подушек) двигателя ваз 2107
1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту). 2. Снимаем грязезащитные щитки (см. «Грязезащитный щиток — снятие и установка»). 3. Торцовым ключом на 17 мм с карданом отворачиваем гайку верхнего крепления подушки с левой стороны двигателя ваз 2107.
4. Через отверстие в поперечине тем же инструментом отворачиваем гайку нижнего крепления подушки двигателя ваз 2107.
5. Приподнимаем домкратом двигатель автомобиля ваз 2107 и снимаем подушку.
Установка передних опор (подушек) двигателя ваз 2107
1. Установка опоры выполняется в обратной последовательности. 2. Перед установкой подушки двигателя ваз 2107 гайки нижнего крепления опоры размещаем гайку в торцовом ключе и, наживив на шпильку, заворачиваем. Аналогично заменяем подушку с правой стороны двигателя ваз 2107. Для предотвращения нагрева опоры двигателя приемной трубой между поперечиной и правой опорой установлен теплозащитный щиток.
Задняя опора двигателя ваз 2107 крепится к задней крышке и поперечине коробки передач. Снятие с автомобиля ваз 2107 задней опоры двигателя
1. Снимаем поперечину коробки передач со шпилек кузова автомобиля ваз 2107 (см. «Карданная передача — снятие и установка»). 2. Торцовым ключом на 13 мм отворачиваем две гайки крепления задней опоры двигателя к задней крышке коробки передач.
3. Снимаем поперечину коробки передач в сборе с задней опорой двигателя со шпилек задней крышки.
4. Торцовым ключом на 13 мм отворачиваем две гайки крепления задней опоры двигателя автомобиля ваз 2107, удерживая болты от проворачивания ключом того же размера.
5. Снимаем заднюю опору двигателя ваз 2107. Между проушинами задней опоры двигателя установлена распорная втулка.
Установка задней опоры двигателя
Установка задней опоры двигателя автомобиля ваз 2107 выполняется в обратной последовательности.
Если гайка прикипела к валу — откручиваем с применением химических средств
Достаточно эффективным, действенным методом является прикладывание химических препаратов для нейтрализации образовавшейся ржавчины. Специалисты советуют сделать смесь керосина, уайт-спирита. Затем требуется смочить в растворе ватный или марлевый материал и плотно приложить к месту неразъемного соединения.
Желательно укрыть пакетом или закрепить при помощи пластилина, чтобы раствор не выветривался. Подождать нужно минимум час. Если есть время – оставить на ночь. Затем, используя обычный метод, пробуем раскрутить крепеж. Допускается легкое постукивание по основанию (следим, чтобы не сорвать резьбу).
Более эффектный раствор для удаления ржавчины – это смесь серной кислоты, воды и цинка.
Примечание:
Специализированные средства так же продаются в автомагазинах. Так же можно использовать WD-40, с продолжительной выдержкой (более 4 часов), и периодическим дополнительным смачиванием этой же смазкой.
5.9.2. Замена прокладки головки блока цилиндров
При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.
Вам потребуются: ключи TORX T25 и T55, отвертка с плоским лезвием, пассатижи и бокорезы.
1. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя»).
2. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»).
3. Снимите полку аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи»).
4. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
5. Разъедините фланцы дополнительного глушителя и катколлектора (см. «Замена прокладки катколлектора»).
|
6. Снимите воздухоподводящий рукав (см. «Снятие и установка воздушного фильтра»).
|
7. Снимите трубопровод системы вентиляции картера (см. «Очистка системы вентиляции картера»).
|
8. Сожмите фиксаторы и отсоедините колодку жгута проводов от катушки зажигания.
9. Выверните все свечи зажигания (см. «Замена и обслуживание свечей зажигания»).
10. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
11. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).
|
Рис. 5.3. Задняя крышка ремня привода газораспределительного механизма
|
12. Выверните три болта крепления задней крышки ремня привода газораспределительного механизма (рис. 5.3) и снимите ее.
13. Снимите распределительные валы (см. «Замена распределительных валов»).
|
14. Отсоедините от топливной рампы трубопровод подачи топлива, сжав фиксаторы соединительной муфты. |
15. Извлеките трубопровод подачи топлива из держателей на рампе и отведите трубопровод в сторону. |
16. Снимите рампу электрических разъемов форсунок (см. «Снятие и установка топливной рампы»).
|
17. Выверните винт крепления кронштейна указателя уровня масла. |
18. Отсоедините от впускной трубы шланги вакуумного усилителя тормозов и клапана продувки адсорбера. |
|
19. Сжав пассатижами хомуты и сдвинув их по шлангам, отсоедините от отводящего патрубка водяной рубашки шланг радиатора… |
20. …и шланг отопителя салона. |
|
21. Сдвиньте вверх фиксатор… |
22. …и отсоедините колодку жгута проводов от крышки дроссельного узла. |
|
23. Сжав фиксаторы, отсоедините от форсунок колодки жгутов проводов. |
24. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости. |
25. Снимите впускную трубу (см. «Замена прокладки впускной трубы»).
|
Рис. 5.4. Порядок ослабления затяжки болтов крепления головки блока цилиндров
|
26. Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, показанном на рис. 5.4, затем окончательно выверните болты крепления головки и выньте их вместе с шайбами.
|
Предупреждение Болты крепления головки блока цилиндров можно выворачивать только на холодном двигателе. |
27. Снимите головку блока цилиндров в сборе с катколлектором.
|
Полезный совет Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая. |
28. Снимите с головки блока катколлектор (см. «Замена прокладки катколлектора»).
29. Очистите привалочные поверхности головки и блока.
30. Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку ребром на поверхность головки сначала посередине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между плоскостью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.
31. Установите головку блока цилиндров в порядке, обратном снятию, с учетом следующего:
– удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшую туда при снятии головки;
– обязательно установите новую прокладку головки блока, повторное ее использование не допускается;
– смажьте болты моторным маслом;
|
Рис. 5.5. Порядок затяжки болтов крепления головки блока цилиндров
|
– затягивайте болты на холодном двигателе в порядке, показанном на рис. 5.5, в три этапа:
1-й этап — затяните моментом 15,0 Н·м (1,5 кгс·м);
2-й этап — затяните моментом 30,0 Н·м (3,0 кгс·м);
3-й этап — доверните на угол 90°.
32. Установите все снятые детали и узлы в порядке, обратном снятию. После установки распределительных валов и ремня привода газораспределительного механизма проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»).
33. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма»).
Заключение
Теперь вы знаете, как выполнить замену ремня G4GC ГРМ, не обращаясь в сервис. Сделать все можно и своими собственными руками
Важно только постоянно отслеживать совпадение меток. И тогда все определенно будет в порядке!
Видео
На автомобиле HYUNDAI Coupe GK установлен двигатель 2.0-литровый двигатель G4GC. Хендай выпускали его с 2001 по 2012 годы. Такой же мотор устанавливался на: Hyundai Tucson, Hyundai Sonata EF. Hyundai i30, Hyundai Coupe, Hyundai Trajet, Kia Carens, Kia Cerato, Kia Sportage, Hyundai Elantra, Kia Ceed, Kia Spectra. Поэтому процедура замена ремня грм подойдет и для таких авто.
