Кпп ваз 2109 5 ступка устройство схема

Как отремонтировать коробку передач ВАЗ-2109

Во время ремонта КПП в ВАЗ-2109 можно столкнуться с проблемой прикипания некоторых составляющих, все равно продолжайте следовать пошаговой инструкции, и желаемый результат не заставит себя долго ждать:

1. Слейте масло из КПП.
2. Извлеките тягу привода, которая подходит к устройству переключения передач.
3. Снимите ручку сцепления, не забыв про тросик.
4. Достаньте клеммы с АКБ и демонтируйте стартер.
5. Извлеките кулаки, отвечающие за повороты, а также шаровые опоры. Демонтируйте валы, размещенные внутри, осуществляющих привод на колеса, установленные в передней части машины. Поставьте их на заранее подготовленные болванки, достигнув таким образом цели предотвращения смещения передвижения полуосевой шестерни. Возможно, понадобится использовать старый ШРУС.
6. Монтируйте под двигатель опоры и извлеките из конструкции подушки двигателя, расположенные сзади и в левой части. Отсоедините КПП ВАЗ-2109 от двигателя и демонтируйте.
7. Займитесь тщательной чисткой плоскости от загрязнений, пыли и налипаний мусора.
8. Открутите кронштейн, фиксирующий тросик сцепления и крышку картера КПП. Извлеките вилку, выполняющую переключение пятой скорости. Осуществите установку устройства, отвечающего за пятую передачу.
9. Достаньте муфту, относящуюся к синхронизатору, захватив вместе с ней ступицу. Демонтируйте с синхронизатора кольцо и упорную пластину. Далее извлеките фиксирующие компоненты и игольчатый подшипник. Достаньте шестерню передач, которая является ведомой. Достаньте пробку, закрепляющую штоки и упорный вид пластины.
10. Приступайте к демонтажу первой и второй передачи, а затем всех оставшихся.
11. Осталось снять шток с вилками и валы скоростей. Детали изымают вместе с основным валом. Демонтируйте также дифференциал. Извлеките устройство, помогающее совершить выбор передачи на ВАЗ-2109.

Что именно шумит и почему?

Давайте попробуем разобраться в данном вопросе. Основными причинами возникновения шума, доносящегося из КПП, являются:

Новая механическая коробка переключения скоростей от Ваз 2109

Огромное Вам спасибо за просмотры моих видео

, расскажите друзьям оставляйте коментарии подписывайтесь…

Ремонт коробки скоростей ВАЗ (1 часть). Сделай Сам!

Полный ремонт коробки

скоростей перднеприводнойВАЗ , в домашних условиях. Делаю с машиныВАЗ 2109 . Принцип…

Кроме того, основными неисправностями, в последствии которых может возникнуть шум в КПП, являются:

Также следует отметить, что коробка «Ваз 2109» может шуметь в различных условиях: на нейтральной скорости, во время включения передач либо же просто во время езды на определенной скорости. И каждый из этих шумов может говорить о разных неисправностях коробки.

Кроме того, во время диагностики нужно не забывать, что только один внешний признак может свидетельствовать о нескольких неисправностях в КПП. Поэтому визуально (т.е. по типу гула) вычислить, какой именно компонент коробки вышел из строя фактически невозможно. Определить поломку получится только сняв и разобрав коробку.

Также необходимо добавить, что ремонт КПП и устранение дефектов требуют больших знаний, поэтому в домашних условиях таким лучше не заниматься. КПП является важным агрегатом в структуре любого транспортного средства, поэтому ее ремонт и диагностику лучше доверить квалифицированному специалисту.

Тюнингованный ВАЗ 2109

Зачастую гул агрегата проявляется:

С такими проблемами сталкиваются большинство отечественных автовладельцев «ВАЗ 2109». Но если при нажатии сцепления посторонние звуки пропадают, то это может свидетельствовать о нескольких поломках. В частности, из строя может выйти пятая скорость либо передача заднего хода. Кроме того, может быть неисправен подшипник первичного вала или выжимной подшипник.

Как показывает практика, в случае с подшипниками проблема не является критической. Если в вашем авто шум появился, а потом пропал после нескольких сотен или тысяч километров пробега, то, скорее всего, остатки подшипников просто перемололо системой агрегата.

Если ваша «ВАЗ 2109» начала шуметь, то это вовсе не означает, что вышли из строя подшипники или задняя передача. Эти проблемы являются наиболее распространенными, но конкретно определить, что вышло из строя, сможет только качественная диагностика.

Неполадки КПП ВАЗ-2109

Причин появления неисправности КПП в ВАЗ-2109 может быть много. Сначала определитесь, какими признаками характеризуется поломка.

Если при переключении скоростей возникают трудности, неисправности могут быть такими:

1. Не хватает или слишком мало смазочной смеси.
2. Заклинило вал переключения передач.
3. Нарушена целостность зубчатых колес КПП.
4. В коробку передач случайно попал инородный предмет.
5. Износилась и уже не подлежит ремонту деталь под названием ползун синхронизатора.

Если во время движения автомобиля происходит выбивание передачи или рычаг передач возвращается в нейтральное положение, причины обозначены в следующем списке:

1. Дефект говорит о браке во время производства единицы ВАЗ-2109. Вот почему, покупая машину, необходимо тщательно отслеживать правильную работу всех устройств, не стесняйтесь задавать продавцу каверзные вопросы, в конце концов, вы платите. Гарантийный ремонт автомобиля тоже не говорит о том, что деталь в итоге удастся отремонтировать.
2. Изношены зубья шестерен, тогда венец с зубьями становится похожим на конус и становится явным разрушение фиксации шестерен.
3. Если оставляет желать лучшего состояние вала коробки передач ВАЗ-2109, шестерен или подшипников, тогда подшипник сходит с положенного места или слегка смещается в сторону.

Автолюбители на форумах, посвященных обслуживанию и ремонту ВАЗ-2109, указывают дополнительные дефекты и неисправности коробки передач авто:

1. Появляются шумы, свидетельствующие об износе подшипников и шестерен, итогом такой неисправности может оказаться отсутствие адекватного сцепления составляющих. Повреждения скорее всего коснулись синхронизатора или конструкции коробки. К шуму может присоединяться стук. Управлять таким автомобилем опасно для здоровья и жизни водителя и пассажиров.
2. Заметив под транспортным средством маслянистые пятна, следует предположить течь коробки передач. Почему возникает такая неисправность? Если неплотно прилегает крышка картера или пора заменить вал сальника. Устранить неполадки можно своими руками, не прибегая к дорогостоящим услугам специалистов СТО.
3. Перегрев КПП – еще один неприятный фактор, означающий, что залито слишком мало масла.

Рассмотрим характерные отказы и неисправности Lada Kalina и способы их устранения

Немного истории. Автомобиль Lada Kalina является бюджетным автомобилем В-класса. Массовое производство данного автомобиля на заводе АвтоВАЗ началось в 2004 г.

В сентябре 2012г. было представлено второе поколение Lada Kalina в автосалоне г.Москвы. В состав второго поколения вошли универсал и хетчбек. Седан был выпущен как модель Lada Granta. В марте 2013 г. Lada Granta появилась модификация с кузовом лифтбек.

Модификации:

• Lada 117 – универсал (Combi),1117
• Lada 118 – седан;
• Lada 119 – хетчбек;
• Lada 119 Kalina Sport – хетчбек, спортивная версия.
• Lada 118 Granta – седан, с кузовом лифтбек.

Двигатели:

• 4л, 16 клапанов, модель 11194 объем 1.4 л., мощность 98 л. с., крутящий момент 120 Нм/3000
• 1,6 л модель 21114, 8 клапанов, модель 21114, мощность 89л. с. крутящий момент 127 Нм/4200-4800;
• 6 л модель 21126, 8 клапанов, объем 1.6 л., мощность 87л. с., крутящий момент 145 Нм/4000 (Lada118 Granta).

Ваз 2109 — разборка коробки передач

Процесс разборки коробки передач на автомобиле ваз 2109 достаточно трудоемкий. Разборку выполняют с целью выполнения капитального ремонта кпп и замены вышедших из строя элементов. Подготовьте стандартный набор инструментов, снимите коробку передач с автомобиля, хорошо очистите ее от грязи, продуйте сжатым воздухом и установите на верстак на опоры, чтобы зафиксировать ее в устойчивом состояние. Порядок проведения работ выглядит следующим образом:

• Снимаем втулку игольчатого подшипника со вторичного вала и упорную шайбу.
• Используя небольшую плоскую отвертку, снимаем стопорные кольца подшипников первичного и вторичного валов. Чтобы кольца удобно снимались, зафиксируйте один конец от проворачивания, а второй подденьте отверткой и вытащите кольцо из посадочного паза.

• Снимаем шток пятой передачи, провернув его немного в сторону, чтобы головка штока вышла из рычага.
• Снимите стопорное кольцо.

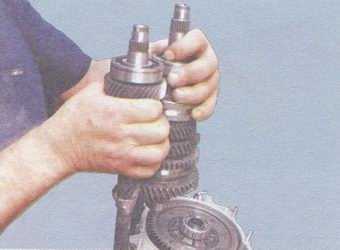

• Взявшись обеими руками за первичный и вторичный валы, аккуратно снимаем их.
• Далее снимаем главную шестерню вместе с дифференциалом.

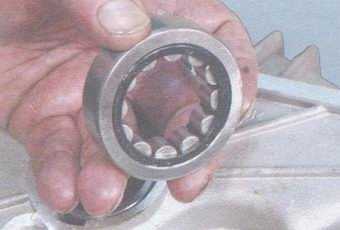

• Теперь нам необходимо выпрессовать подшипник вторичного вала из своего посадочного гнезда. Для его снятия можно использовать подходящую лапку или оправку. Так же снимите сальник.
• В картере сцепления будет расположен магнит, который необходимо вынуть.
• Снимите корпус привода спидометра — см. Замена корпуса привода спидометра ваз 2109.
• Снимите шарнир тяги привода переключения передач и сам шток — см. Снятие и замена шарнира тяги переключения передач.

На этом основной процесс разборки коробки переключения передач ваз 2109 завершен. Промойте все детали, произведите замену вышедших из строя элементов и сборку выполните в обратной последовательности.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
5. Включите любую из двух передач — 3 или 4.
6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
8. Открутите гайку на вторичном валу, а затем и на первичном.
9. Снимите синхронизатор 5 скорости вместе с вилкой.
10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
11. Снимите кольцо блокировки синхронизатора 5 скорости.

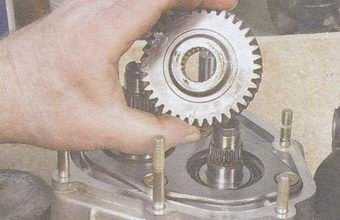

12. Извлеките ведомую шестерню 5 скорости со вторичного вала.

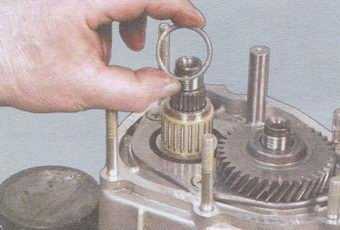

13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
14. Снимите сам игольчатый подшипник с шестерни 5 скорости.

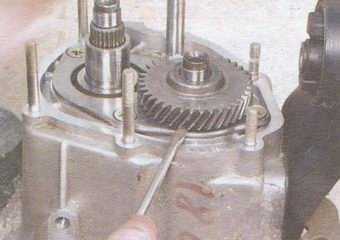

15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

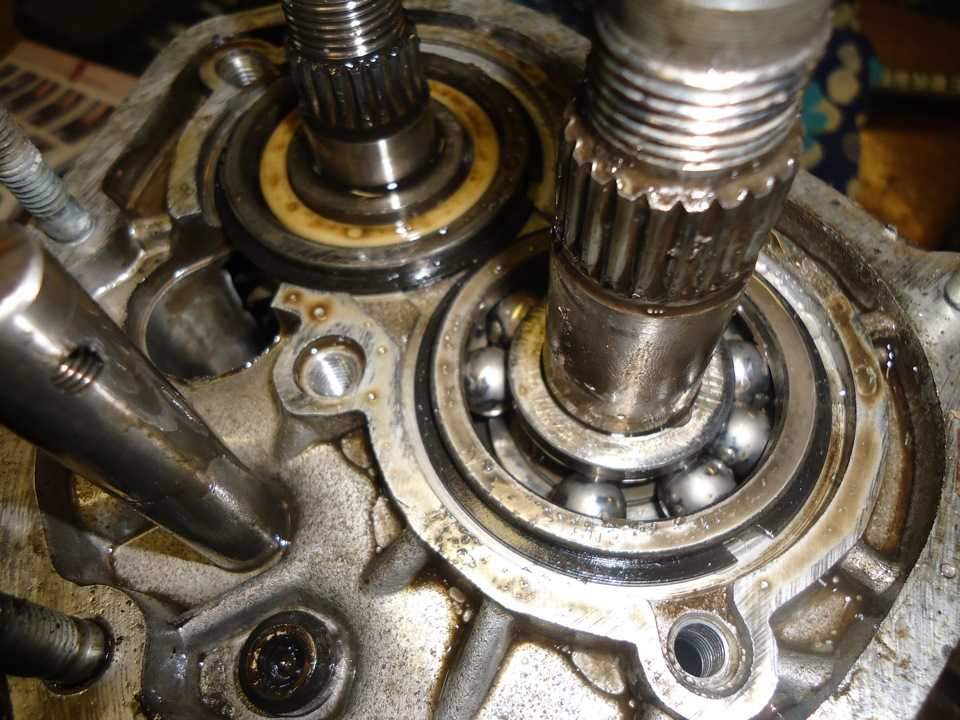

1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.

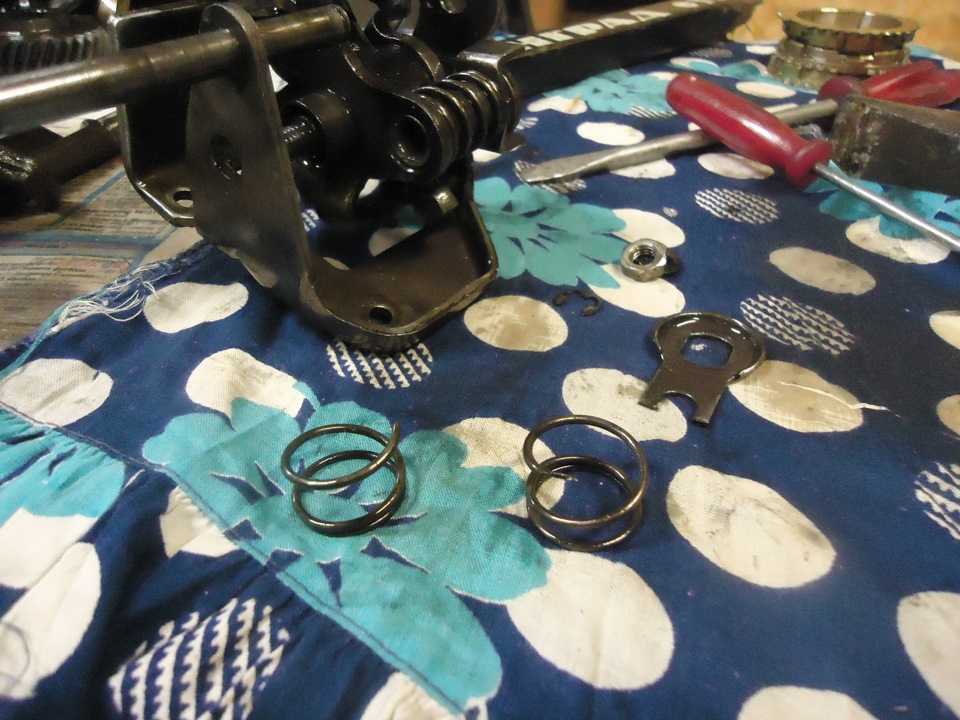

2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.

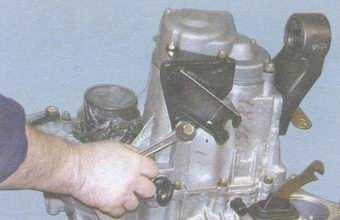

3. Снимите заднюю опору двигателя.

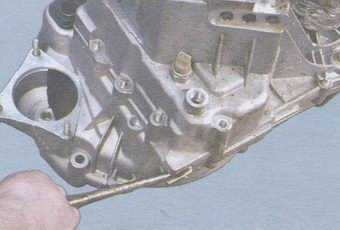

4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.

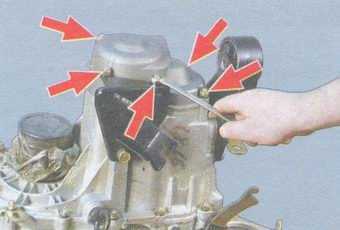

5. Демонтируйте крепежные болты картера сцепления и картера коробки.
6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.

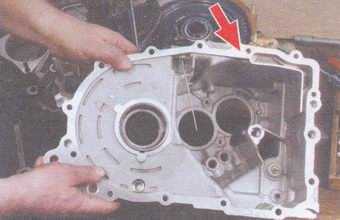

7. Снимите картер коробки передач.

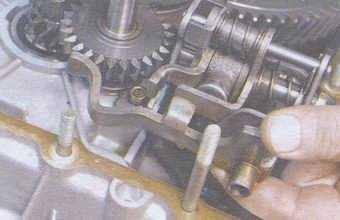

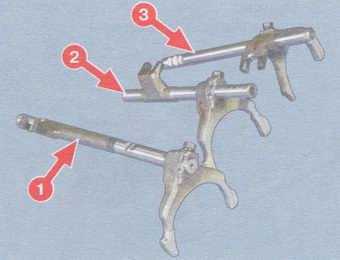

8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
9. Снимите вилку и шток.
10. Открутите болт крепления вилки 3 и 4 скоростей.
11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

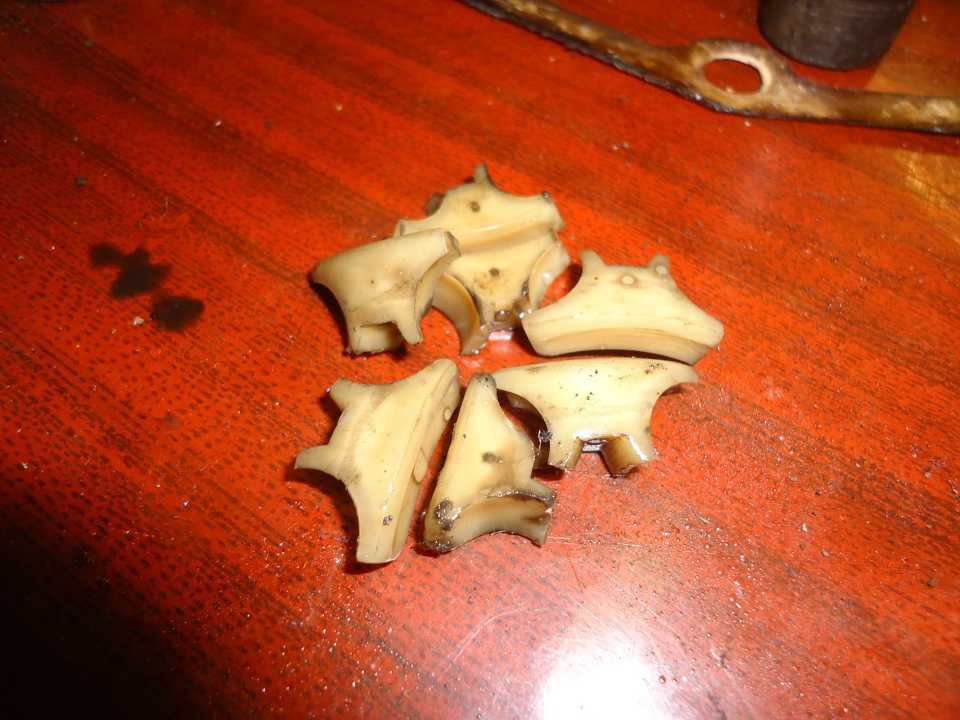

• Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
• Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
• Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
• Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
• Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
• Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
• Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

https://youtube.com/watch?v=cgCFhYP17

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

Выявление поломок и разборка КПП

Наиболее часто случаются следующие неисправности в работе трансмиссии «девятки».

1. Болтается рычаг КПП ВАЗ 2109.
2. Выбивает первую передачу, вылетает вторая передача.
3. Совсем не включаются передачи.
4. Трансмиссия воет, слышен шум в коробке передач.
5. Не включается задняя передача на ВАЗ 2109.

Зачастую изнашивается какая-либо деталь механизма. Определить причину той или иной поломки, не разбирая коробку, сложно. Если только явно видны утечки масла в большом количестве, можно с уверенностью сказать, что потребуется замена сальника КПП. Для выявления других слабых звеньев в работе коробки пошагово выполняется разборка коробки передач. Предварительно сливаем масло через технологическое отверстие.

Сначала снимаем крышку 5-й передачи и срываем гайки первичного (с ведущей шестерней) и вторичного (с ведомой шестерней) валов головкой на 32. Далее демонтируем ведомую шестерню 5-й передачи в сборе со скользящей муфтой и вилкой. Затем подрываем ведущую шестерню 5-й скорости. Теперь снимаем опорную планку на валах при помощи ударной отвертки, открепляем втулку на шайбе и снимаем планку, фиксирующую переключение скоростей. Снимаем колечки, стопорящие подшипники первичного и вторичного валов. Для снятия верхнего кожуха осталось открутить оставшиеся 14 гаек на 13.

Открыт доступ к механизмам валов. Снимаем ось и шестерню задней передачи. Открутив 3 болтика ключом на 10, вынули весь механизм задней скорости. Далее по одному выводим штоки с вилками 1-й, 2-й, 3-й, 4-й передач. Далее вытягиваем оба вала. Остаётся вынуть главную передачу (шестерня с дифференциалом).

Вынимаем, смотрим на ось шестерён-сателлитов (зубчатых колес). Они должны плотно крутиться. Если гуляют, то износилась ось. Причина — недостаток масла. Внутри коробки осталась вилка, расположенная на длинном валу выбора передачи. Откручиваем болтик на 10 и вытягиваем вал.

Приступаем к разборке валов.

Этапы	Действия
Начнём с первичного.	На нём расположены ведущие шестерни 1-й, 2-й, 3-й, 4-й, задней скоростей, — всё цельное. Если нужно что-то менять, зажимаем в тиски, подбиваем зубилом.
Разборка вторичного вала.	Зажимаем в тиски, через тряпку, чтобы не повредить зубья. Приступаем к разборке, снимаем поочередно шайбы, шестерни, кольца синхронизатора, игольчатые подшипники всех передач, а также стопорные кольца, полукольца.

Проверяем все элементы коробки предмет «зализывания» граней, стирания, износа механизмов, повреждения деталей. Из-за «зализанных» зубцов на муфте выбивает передачи, износ вилок ведет к появлению люфта на рычаге КПП (болтается рычаг). Повреждаются детали в результате сухого трения, которое образуется при утечке масла через сальники. В таком случае обязательна замена сальников коробки передач ВАЗ 2109.

Замена воздушного фильтра

Для замены воздушного фильтра понадобится крестовая отвёртка и фильтрующий элемент.

Замена воздушного фильтра производится следующим образом:

1. открутить четыре винта крепления крышки корпуса;
2. извлечь фильтрующий элемент, запомнив при этом расположение нанесённой на нём стрелки);
3. вставить фильтрующий элемент (нанесённая на нём стрелка должна совпадать с направлением потока;
4. закрыть крышку;
5. одновременно закрутить четыре винта крепления, без перекосов.

Рекомендуется производить замену фильтров через каждые 30 000 км пробега, но можно и чаще, если эксплуатация автомобиля происходит в условиях повышенной концентрации пыли в воздухе.

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

1. Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
2. Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
3. Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
4. Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
5. Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
6. Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
7. Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Замена печки на ваз 2107

Как на ваз 2112 снять прикуриватель, причины неисправности, необходимые инструменты

Пахнет бензином в салоне ваз 2110, причины, как устранить

Лада калина, какой бензин заливать в автомобиль, 92 или 95

При нажатии на педаль тормоза слышно шипение ваз 2114

Как почистить печку на ваз 2105

Какое масло заливать в рулевой редуктор ваз 2107

Как снять сиденье на ваз 2114

Избавляемся от воздушных пробок

Причиной «завоздушенности» может быть из-за неплотного выполнения хомутов и соединений. Для выполнения работ по избавлению от воздушных пробок нужен будет автоподъёмник и отвёртка крестовидная. Для выполнения поставленной задачи:

1. автомобиль выставить в приподнятом положении передней части кузова;
2. задние колёса заблокировать при помощи специальных стопперов. При этом передние колёса должны быть в безопасном положении;
3. откручиваем пробку расширительного бачка. Пробку не следует затягивать до упора. При возникновении неожиданного скачка давления, жидкость будет пытаться выйти наружу по пути наименьшего сопротивления. Потеря пробки, в данном случае, несоизмерима с пробоем прокладки;
4. автомобиль следует завести;
5. нажать на педаль газа до тех пор, пока выйдем на максимум температуры;
6. продолжить кратковременно подгазовывать. Пробка должна уйти.

Если этот метод не сработал, то продолжим дальше наши действия:

1. удалить пластиковый экран двигателя (закреплен шпильками);
2. хомут демонтировать с использованием отвертки, что довольно легко;
3. удалить одну из трубок, расположенных на штуцере подогрева дроссельного узла;
4. накрыть горловину бачка чистой тканью и подуть в расширительный бачок до тех пор, пока не появится на поверхности тосол.

Если продувка ничего не дала:

1. закрыть бачок;
2. установить на своё место дроссельный узел;
3. прогреть двигатель, отключить зажигание (через небольшой промежуток времени);
4. демонтировать крышку подогрева (крышку расширительного бачка трогать не стоит);
5. надеть трубку на штуцер подогрева дроссельного узла (при появлении на поверхности тосола);
6. затянуть хомут;
7. установить пластиковый экран на своё конструктивное место.

Нужно соблюдать осторожность и технику безопасности. Тосол является материалом повышенной токсичности

Следим за температурой трубок

Очень важно, чтобы работали все датчики на панели приборов. По ним можно определить состояние охлаждающей жидкости и в случае поломки своевременно остановится и принять меры

Желательно всегда иметь тосол для проведения подобных операций, а вода должна быть у водителя в обязательном порядке. На некоторое время можно залить туда воду, но в зимнее время, она сразу замёрзнет в системе, поэтому следует направиться в автосервис и сдать машину на ремонт. При замерзании воды в системе ремонт вам будет дорого стоить.

ремонт, разборка и дефектовка деталей коробки передач автомобилей ваз 2108, ваз 2109, ваз 21099

ПРЕДУПРЕЖДЕНИЕЕсли в процессе ремонта коробки передач заменялась хотя бы одна из следующих деталей: картеры сцепления или коробки передач, корпус дифференциала или подшипники дифференциала, то необходимо подобрать регулировочное кольцо подшипников дифференциала.

ПРИМЕЧАНИЕВ разделе описан ремонт пятиступенчатой коробки передач (представляющей собой дальнейшее конструктивное развитие четырехступенчатой) более сложной, но и более распространенной.

1. Снимите коробку передач с автомобилей ваз 2108, ваз 2109, ваз 21099 (см. «Снятие и установка коробки передач»). Очистите коробку передач от грязи и вымойте снаружи.

3. Отверните болт крепления и снимите кронштейн троса сцепления.

дач.

ПРИМЕЧАНИЕСнимайте уплотнительную прокладку картера коробки передач аккуратно, поскольку неповрежденную прокладку картера при сборке коробки передач можно установить вновь.

9. Убедитесь, что валы не проворачиваются.

13. …и снимите синхронизатор 5-й передачи вместе с вилкой. Выньте вилку из муфты.

ПРЕДУПРЕЖДЕНИЕСнимать синхронизатор 5-й передачи надо осторожно. Следите, чтобы муфта синхронизатора не сошла со ступицы: подпружиненные фиксирующие шарики синхронизатора могут рассыпаться

16. …и снимите ведомую шестерню с вторичного вала.

20. …и снимите ведущую шестерню с первичного вала.

вала.

опорное кольцо подшипника вторичного вала коробки передач.

30. …снимите заднюю опору двигателя.

куратно разъедините картеры сцепления и коробки передач.

ПРИМЕЧАНИЕ

35. Отверните болт крепления вилки переключения 1-ой и 2-ой передач.

ом…

42. Снимите вилку включения заднего хода.

ПРИМЕЧАНИЕ

остаются на валах.

48. Аккуратно снимите уплотнительную прокладку.

ПОЛЕЗНЫЙ СОВЕТНе повредите уплотнительную прокладку при снятии. Неповрежденную прокладку при сборке коробки передач можно использовать вновь.

ПРЕДУПРЕЖДЕНИЯВыпрессовывайте передние подшипники первичного вала и сальник только при их замене или замене картера сцепления. Невозможно выпрессовать сальник первичного вала, не повредив сальник. Поэтому при замене подшипника первичного вала вам потребуется новый сальник.

51. Выпрессуйте подшипник внутрь картера, прикладывая усилие к наружному кольцу подшипника.

55. …и снимите корпус с ведомой шестерней привода спидометра.

ПРИМЕЧАНИЕ

57. Вытолкните уплотнительное кольцо из корпуса привода спидометра.

оположную кромку защитного чехла с фланца шарнира.

64. Отверните болт крепления рычага к штоку переключения передач внутри картера сцепления.

67. Осмотрите картеры сцепления и коробки передач, а также заднюю крышку коробки передач. На картере сцепления, коробке передач и задней крышки коробки передач не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите шлифовальной шкуркой. При сильных повреждениях замените дефектные детали.

69. Проверьте состояние штоков включения передач. Если штоки включения передач погнуты или на штоках появились задиры, заусенцы или выработки лунок под фиксаторы — замените штоки. Проверьте состояние вилок переключения передач. Если вилки переключения передач погнуты, либо изношены лапки, замените вилки переключения передач.

ожках и телах качения, следов вдавливания тел качения на беговых дорожках или в случае повреждения сепараторов подшипники коробки передач необходимо заменить.

75. Перед установкой первичного и вторичного валов введите зубья их шестерен в зацепление и в таком положении установите первичный и вторичный валы в картер сцепления.

ПОЛЕЗНЫЙ СОВЕТВсе описанные приемы применимы и при ремонте четырехступенчатой коробки передач. Отличие состоит в том, что застопорить валы одновременным включением двух передач невозможно, так как для этого используют пятую передачу. Для этой цели рекомендуем изготовить приспособление из отслужившего ведомого диска сцепления, к торцу ступицы которого под прямым углом нужно приварить подходящий отрезок стальной трубы. Надев ступицу на первичный вал, можно удержать его от вращения за конец трубы.

следующая статья:

снятие и установка коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте

Демонтаж

Чтобы демонтировать коробку, рекомендуем вам опираться на инструкцию, четко следовать последовательности и закреплять навыки наглядными видео.

• Отключите минусовую клемму с аккумулятора, слейте из системы КПП масло.
• Открутите болты, которые удерживают защиту картера, и снимите ее.
• От картера сцепления отключите массу (провод).
• На наконечнике троса привода сцепления немного ослабьте натяжение гаек.
• С рычага сцепления снимите наконечник троса.
• Отключите колодку от тягового реле.
• Отключите провод, идущий на тяговое реле стартера.
• Демонтируйте непосредственно сам стартер.
• Отключите тягу привода от наконечника шарнира. Речь идет о тяге, которая осуществляет переключение скоростей.
• Отсоедините трос от привода спидометра автомобиля.
• Открутите крепление шарового шарнира рулевой тяги.
• Извлеките, выпрессуйте палец шарнира рулевой тяги из поворотного рычага стойки.
• Хвостовик внутреннего ШРУСа привода передних колес следует выдавить и отвести в сторону.
• Отключите второй ШРУС.
• Демонтируйте щит картера сцепления.
• Освободите коробку переключения передач от креплений, удерживающих ее на двигателе.
• Снимите коробку.

Аккуратно снимаем КПП

Обязательно перед непосредственным снятием коробки отведите ее в горизонтальной плоскости от мотора. Затем выведите из зацепления первичный вал. Внимательно следите за тем, чтобы не повредились лепестки от пружины сцепления.

Снимаем коробку с машины

Для того чтобы начать ремонтные работы, следует разобраться, как снять коробку с автомобиля ВАЗ. Сделать это можно только в положении снизу, поэтому обязательно наличие смотровой ямы или подъёмника. Надежнее, если коробку снимают два человека, потому как двух рук может попросту не хватить.

Подготавливаем необходимый инструментарий для всех последующих операций:

• комплект гаечных ключей и головок;
• 2 отвертки: плоская и фигурная;
• резиновый молоток, зубило;
• небольшой магнит;
• герметик;
• фиксатор резьбы (клей);
• съёмник сальников;
• монтировка;
• ёмкость, чтобы слить масло (до 5 л).

Начинаем снятие коробки передач ВАЗ под капотом. Для начала обязательно обесточиваем авто путем снятие минусовой клеммы на АКБ. Снимаем защиту с картера мотора. Она крепится к кузову на винтах, а его масса затянута на шпильке болтом. Откручиваем его, после чего ослабляем гайки, которые держат тросик привода сцепления, и снимаем тросик с рычага сцепления.

Далее отсоединяем от стартёра подпитывающие колодки проводов, откручиваем гайку и снимаем со шпильки кабель от аккумуляторной батареи. Затем стартёр отсоединяется от корзины сцепления (нужно отвинтить 3 гайки). Теперь тянем стартёр на себя и извлекаем его.

Следующий шаг: перемещаемся в смотровую яму или под подъёмник. Находим хомут, что соединяет тягу привода переключения скоростей и наконечник шарнира. Ослабляем хомут и отсоединяем тягу. Далее извлекаем разъём датчика света заднего хода и трос от спидометра.

После этого нужно развести растяжки подвески путем ослабления гаек крепления к рычагам и болтов крепления к кронштейну. Отвинтив гайку крепления шаровой опоры к поворотному рычагу, следует вынуть палец шарового шарнира из рычага поворота стойки. Далее поворотные кулачки рассоединяются с рулевыми наконечниками.

Следующий этап: выталкиваем гранату (сердцевину) из КПП, упираясь концом монтировки в шарнир привода. После снятия первого привода в полость, что осталась, нужно вставить какую-то заглушку, чтобы не сместились шестерни в дифференциале (главном механизме КПП, который отвечает за разделение мощностей). Откручиваем болты крепления щитка и снимаем его, а также ослабляем винты и гайку, скрепляющие картер сцепления и блок цилиндров.

Далее необходимо подвесить двигатель, ведь одновременно со снятием КПП откручиваются болты опор движка. Подпираем его домкратом или деревянным брусом. Придерживаем КПП, откручиваем все крепёжные «подушки», которыми коробка крепится к кузову.

Лада 2109 ‘NORD PRINCESS 51rus’ › Бортжурнал › Переборка кпп 2109

Большинство владельцев 2108-21099 знают о проблеме со включением, а иногда и выбиванием 2-ой передачи. И я оказался не исключение)))Так как стоимость работ на СТО меня не особо устроила, я решил сам перебрать кпп.Как потом выяснилось, ничего в этом сложного нет. Без проблем с мурзилкой можно смело лезть в кпп!))Изучив очень много статей в интернете, изучив все тонкости, и я принялся за работу в тот момент, пока машина красилась (естественно красился только голый кузов), а всё остальное было в гараже и требовало немного ремонта.Отвёз коробку на автомойку. Мне её там хорошенько вымыли.На след день разбирал коробку, раскладывал по листочкам каждую детальку и подписывал очередной номер снятия))))Ох как это было нудноПервая проблема возникла с гайками на валах, которые смог открутить только мой отец.Вторая проблемка получилась с болтами, крепящие металлическую пластину, которая держит подшипники первичного и вторичного валов, под крестовую отвертку.Ну ни как они не хотели откручиваться, что аж сломал 2е свои любимые большие отвертки, пока не приобрел ударную отвертку))))Ударная стала новой любимицей, отвертка СУПЕР)))Открутив пластину обнаружил развалившийся пластмассовый сепаратор подшипника вторичного вала(((

И естественно шариковые подшипники были заменены на подшипники с металлическим сепараторомА роликовые просто новыми

С горем пополам выковыриваем круглогубцами стопорные кольца подшипников и снимаем картер…Обнаружил лопнувшую пружинку в механизме переключения передач, которая уменьшает люфт рычага и помогает выключать передачу.

Пробежался по всем автомагазинам и поиски увенчались неудачей((((И конечно все как один предлагали купить механизм в сборе за 1700 р, усердно утверждая что у меня нету выбора, что всё ровно придется купить его.Специально за пружинкой я даже мотался на наше производство ГОК, в попытке найти что нибудь похожее, но увы…Но на зло всем продавцам магазинов я естественно нашел помощь в GOOGLE(всегда к нему обращаюсь) и нашел интересную идею поставить пружинку с пробки радиатора ВАЗ Классика.Очень удачно подошла для экспиремента старая пробка с 6ки отца)))Ну и конечно она подошла как родная.

Улавливающий стружку магнит на дне картера напоминал маленького ёжика)))

После тряпочки с саляркой он стал просто квадратом(((А так хотел оставить его как домашнего любимца)))))

Механизм снят, валы достал.Вся внутренность была вычищена и вымыта соляркой и стало внутри как у новой кпп)))

На вторичном валу поменял все 5 синхронизаторов, и где то прочитал что чем больше зазор между шестерней передачи и синхронизатором, тем легче синхру остановить шестерню для включения последней…По скольку муфты и шестерни не имели выработки, то менять их я не стал.Всё аккуратно и с мурзилкой собираем всё обратно как было.Ну и куда же без косяков?А такие нашлись когда пытался вставить вилку переключения в муфту 1ой и 2ой передач…После целого дня и ночи размышлений с книгой вспоминая, что собрал не так и только проснувшись утром меня осенило что муфта насажена на вал не той стороной.Разобрав и собрав снова вал особо аккуратно, поставил вилку…Иииии…прям как бальзам на душу, всё встало на место)))НАДПИСЬ В КОНЦЕ ИНСТРУКИИИ ПО КНИГЕ ЗАВЕЛА МЕНЯ В ТУПИК!«ЛИШНИХ ДЕЛАЛЕЙ ОСТАТЬСЯ НЕ ДОЛЖНО!Осмотрев всё вокруг на столе я обнаружил того самого, бывшего ёжиком, магнит…(((пришлось еще раз разобрать, что бы он вырос и снова стал маленьким ёжиком лет так через 10)))Вдвоём с другом Денисом, мы разполовинили и собрали коробку обратно за 15 минут)))

А вот куда ставится прокладка фиксатор, я так и не нашел((()))Ну и полностью собрав коробку я обнаружил что забыл поменять сальник первичного вала который подтекал(((((((((((((((НЕГАТИВНу и конечно же не без помощи моего друга и брата кое как выковыряли этот сальник
