Установка
Коробку передач устанавливают на место после того, как все связанные с ней проблемы и неисправности устраняются в полной мере.
Перед процессом обратной сборки следует:
- убедиться, что все элементы, затронутые процессом демонтажа исправны;
- проверить у сцепления центровку;
- обновить смазку на шлицах фланцев подшипника выжимного и первичного вала.
При установке КПП на автомобиль используется следующая схема:
- силовой агрегат приспускается на домкрате либо растяжке с уклоном в 15 градусов;
- саму коробку поднимают и вставляют до упора (не пытайтесь стянуть мотор и КПП болтами пока она плотно не усядется на определенное ей место);
- затянуть все четыре крепящих КПП к двигателю элемента;
- установить под нее «подушки» (опоры);
- прицепить тросик сцепления и отрегулировать его натяжение (ее педаль в норме располагается на сантиметр выше тормоза);
- вернуть на место ранее снятый стартер вместе с датчиком задней скорости;
- установить защитный корпус маховика;
- прикрутить тросик спидометра и провод массы;
- произвести подключение механизма переключающего передачи – его рычаг выставляется по меткам, сделанным при демонтаже;
- собрать привода, установить шаровые опоры, стяжки;
- поставить машину на колеса затянуть на них болты;
- закрутить гайки приводов;
- залить свежее масло.
Видео по теме:
Как вам статья?
Мне нравитсяНе нравится
Разборка
Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.
- Зачистите и тщательно отмойте все наружные поверхности коробки передач.
- Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
- Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
- Извлеките старую уплотнительную прокладку. Она пойдет под замену.
- Включите любую из двух передач — 3 или 4.
- Открутите болт, который удерживает 5 передачу, после чего включите ее.
- Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.

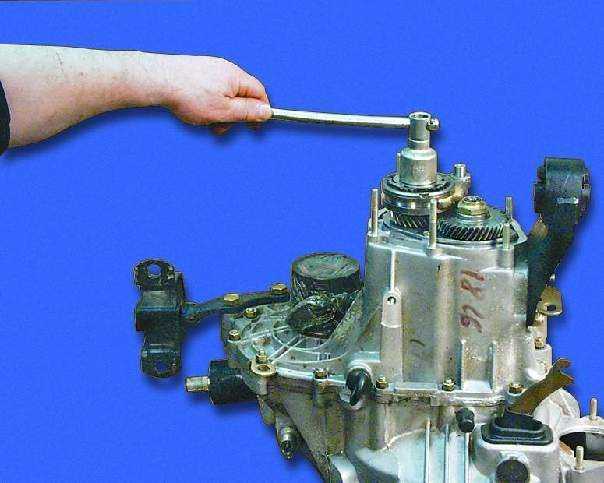

- Открутите гайку на вторичном валу, а затем и на первичном.
- Снимите синхронизатор 5 скорости вместе с вилкой.
- Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
- Снимите кольцо блокировки синхронизатора 5 скорости.
- Извлеките ведомую шестерню 5 скорости со вторичного вала.
- Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
- Снимите сам игольчатый подшипник с шестерни 5 скорости.
- Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
- Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.
Статья в тему: Датчик кислорода на ВАЗ 2114 выдает ошибки: чистим лямбда зонд своими руками
Ювелирная работа
- Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
- Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
- Снимите заднюю опору двигателя.
- Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
- Демонтируйте крепежные болты картера сцепления и картера коробки.
- Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
- Снимите картер коробки передач.
- Открутите болт крепления вилки переключения 1 и 2 скоростей.
- Снимите вилку и шток.
- Открутите болт крепления вилки 3 и 4 скоростей.
- Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.
Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом
Разобранная КПП
Как полностью снять коробку?
После завершения всех предыдущих действий вам потребуется выкрутить ключами на “19” три болта и одну гайку, которыми крепится коробка передач к катеру двигателя. Не опасайтесь, коробка после выкручивания этих резьбовых соединений не упадёт. Ее придётся отстыковать, используя монтажные лопатки.
Аккуратно, стараясь не повредить элементы картера, отодвигайте коробку передач от двигателя. Все работы лучше всего проводить на эстакаде или смотровой яме, но если таких удобств у вас нет, то достаточно вывесить переднюю часть автомобиля. Обязательно вместо одного из внутренних ШРУСов установите в отверстие отрезок трубы. В противном случае может разрушиться механизм дифференциала, придется полностью разбирать и ремонтировать коробку. После того как первичный вал коробки передач сойдёт со шлицов, можно будет опустить КПП на землю. При этом вам открывается полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.
Снятие КПП с ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
замена диска сцеплениякорзины сцеплениявыжимного подшипниканабор гаечных торцевых ключей
После подготовки всего перечисленного можно приступать непосредственно к снятию КПП. Первым делом, откинем клемму с аккумулятора. Воздушный фильтр нам помешает, поэтому ключом на 10 откручиваем крепление воздушного фильтра. Отсоединяем ДМРВ и отодвигаем фильтр в сторону, вместе с патрубком.
Этого будет достаточно. Ключами на 13 и 17, отсоединяем питание стартера и откручиваем один болт (указан верхней правой стрелкой)(остальные будет удобнее крутить снизу) крепления самого стартера.
Откручиваем две гайки крепления коробки передач к двигателю. Ключом на 17 отсоединяем тросик сцепления.
Далее, вывешиваем машину, скидываем передние колеса. Ключом на 30 следует открутить ступичную гайку, предварительно раскотрив ее.
Вместе с тем, необходимо удерживать педаль тормоза зажатой. Причем не слабо, потому что как правило ступичные гайки закручены добротно. Дальнейшие действия будут проходить под машиной. Следующим шагом надо снять всю защиту, имеющуюся под моторным отсеком.
В случае, если потребуется снимать привода, что бы преодостерчься от возможных протечек, надо слить масло, для чего ключом на 17 откручиваем болт-пробку. Здесь рассмотрим вариант без извлечения приводов из КПП. После того как защита двигателя снята, надо ключом на 17 открутить три болта крепления крабов.
Ключом опять же на 17, откручиваем крепления стабилизатора.
Тем же самым ключом откручиваем два болта крепления шаровых опор.
После проведения указанных процедур можно выдергивать привода. Для этого необходимо с каждой стороны извлечь привода из ступиц просто сдвинув ступицу в сторону.
Отсоединяем выключатель заднего хода. Отключаем клемму спидометра.
Теперь снимаем стартер открутив оставшиеся два болта (напомню один болт сверху уже откручен) крепления.
Сзади, со стороны салона, к коробке передач подходит тяга (тяга идет с рычага переключения передач). Данная тяга соединятся со штоком коробки передач через хомут затянутый болтом и гайкой на 13. Этот хомут ослабляем и стягиваем тягу со шлицов штока.
Так, ключом на 10 откручиваем три болта крепления защиты маховика, так называющийся полумесяц.
Откручиваем крепление боковой подушки. И крепление задней подушки на двух шпильках. И наконец откручиваем оставшиеся два болта (первые болта, напомню – мы открутили сверху) крепления КПП к двигателю. После проделанных работ, коробку передач можно снимать, для начала подцепив ее монтировкой.

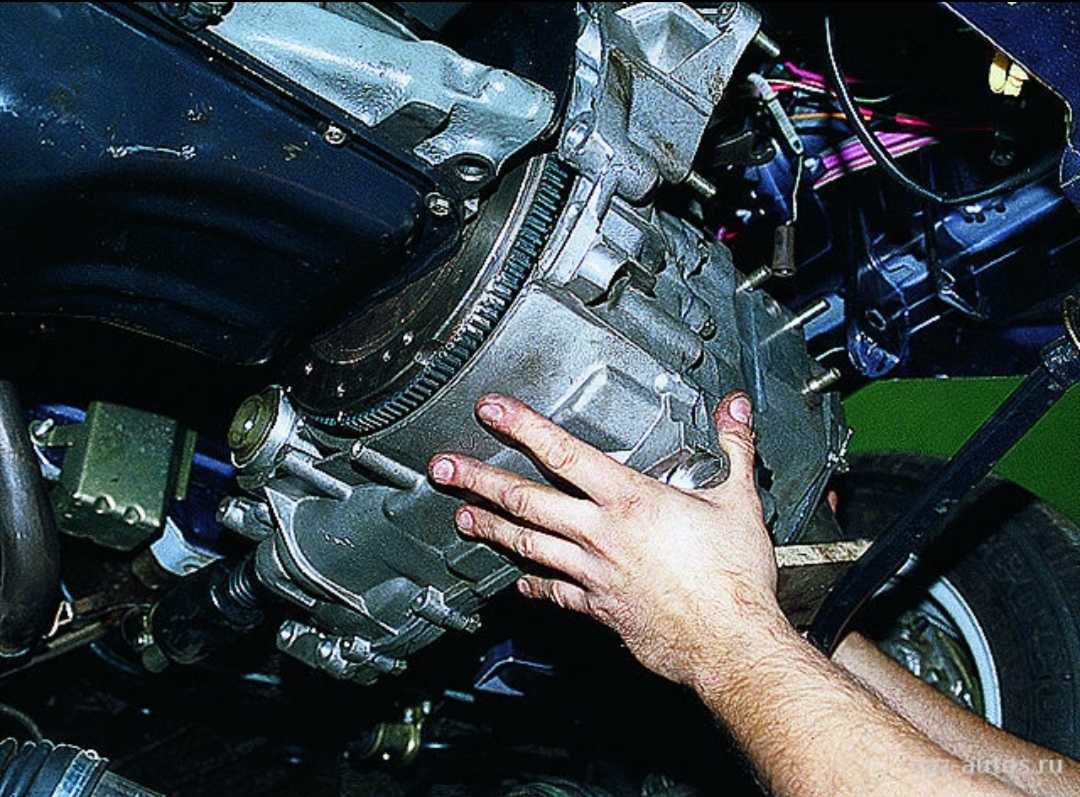

Снимать коробку надо осторожно, главным образом не повредив первичным валом лепестки на корзине сцепления. Коробка снята
Ее установка производится в порядке обратном снятию. Когда процесс в целом понятен, последовательность некоторых шагов возможно менять, это уже как кому удобно. Кроме того, следует отметить, что после установки коробки на место, будет необходимо отрегулировать ход педали сцепления, путем выставления тросика сцепления в определенное положение посредствам соответствующих гаек.
Разборка
Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.
- Зачистите и тщательно отмойте все наружные поверхности коробки передач.
- Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
- Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
- Извлеките старую уплотнительную прокладку. Она пойдет под замену.
- Включите любую из двух передач — 3 или 4.
- Открутите болт, который удерживает 5 передачу, после чего включите ее.
- Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
- Открутите гайку на вторичном валу, а затем и на первичном.
- Снимите синхронизатор 5 скорости вместе с вилкой.
- Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
- Снимите кольцо блокировки синхронизатора 5 скорости.
- Извлеките ведомую шестерню 5 скорости со вторичного вала.
- Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
- Снимите сам игольчатый подшипник с шестерни 5 скорости.
- Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
- Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.
Ювелирная работа
- Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
- Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
- Снимите заднюю опору двигателя.
- Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
- Демонтируйте крепежные болты картера сцепления и картера коробки.
- Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
- Снимите картер коробки передач.
- Открутите болт крепления вилки переключения 1 и 2 скоростей.
- Снимите вилку и шток.
- Открутите болт крепления вилки 3 и 4 скоростей.
- Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.
Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом
Разобранная КПП
На что обратить внимание
Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109
Попутно обращаем внимание на следующие моменты:
- Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
- Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
- Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
- Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
- Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
- Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
- Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.
Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.
https://youtube.com/watch?v=cgCFhYP17
В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.
Загрузка …
Установка
У кулака очищают внутреннюю поверхность от загрязнений и наносят на нее смазку (солидол). Съемник с новым подшипником устанавливают на место и впрессовывают его. Чтобы процесс прошел легче, его предварительно рекомендуется хорошенько охLADA в морозильной камере.
Исправный узел вставляют внутрь кулака максимально ровно, стараясь не допускать перекоса. После монтажа подшипника, вновь надевают ступицу и при необходимости запрессовуют. Все остальные этапы работ производятся в обратном порядке.
Ступичную гайку необходимо затянуть при помощи динамометрического ключа (требуемое усилие составляет 20 НМ).
