Бензонасос на ваз 2107 карбюратор

Разборка ТНВД

В ходе разборки этого насоса помимо основных инструментов, нужны специальные. В частности, речь идёт о динамометрическом ключе, специальной головке для откручивания гайки муфты, съёмника, приспособления для демонтажа клапанов и т. д.

Алгоритм действий при демонтаже ТНВД выглядит так.

1. С помощью специальной головки отворачивается кольцевая гайка.
2. Отворачиваются винты на внешней стороне насоса.
3. Кабель клапана опережения впрыска освобождается из-под прижимной пластины.
4. Винты, фиксирующие пластины дозирующего клапана, тоже откручиваются (их три).
5. Демонтируется дозирующий клапан.
6. Вытаскиваются фиксаторы, которые держат клапан УОВ (опережение впрыска).
7. Вытаскивается КОВ (клапан опережения впрыска).
8. Теперь очередь за фиксаторами датчика положения валика насоса.
9. Снимается датчик.

Разборка ТНВД

На данном этапе рекомендуется зафиксировать метки, запомнить положение валика и иглы дозатора.

1. Демонтировать камеру со штуцерами, используя две плоские отвёртки.
2. Снять подшипник и пластинки.
3. Открутить крышку автоматического опережителя и достать его.
4. Поршень автомата установить так, чтобы в процессе поворота из него можно было снять кулачковую шайбу.
5. Вытащить поршень.

Разборка топливного насоса – дело тонкое, но с ней можно справиться и самому. Намного проще размонтировать устройства, качающие горючее на карбюраторных авто.

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

Вакуумные;
Роликовые;
Шестеренчатые;
Центробежные;

Насосы роторного типа

И разница между ними, в основном, сводится к механической части. И только устройство топливного насоса вакуумного типа полностью отличается.

Вакуумный

В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение). Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

Роликовый

Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

Роликовый топливный насос

В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

Шестеренчатый

В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика. Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

Шестеренчатый насос

Центробежный тип

Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

Центробежный насос

Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.

Турбинный насос

Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

Как снять бензонасос

Чтобы ответить, как поменять бензонасос, необходимо изучить процедуру снятия топливного насоса. Снятие бензонасоса и замена предполагает демонтаж устройства. Для извлечения понадобится специальный ключ для снятия бензонасоса (съемник), рожковые ключи, трубчатый ключ, набор головок.

Добавим, что на разных автомобилях крепление бензонасоса может отличаться, хотя общий принцип остается практически аналогичным.

Сделать это можно следующим образом:

• отключить «минус» на аккумуляторной батарее;
• на топливной рейке под капотом нажать на клапан, через который вытечет определенное количество бензина;

Можно также пойти другим путем. Сначала скидывается клемма с аккумулятора, потом отключается питание бензонасоса посредством снятия с него электрического разъема. Затем клемму снова накидывают на АКБ и кратковременно крутят двигатель стартером. Через небольшой промежуток времени остатки топлива выйдут из системы. На некоторых автомобилях мотор может даже завестись, а потом заглохнуть.

Итак, давление топлива упало, теперь приступаем к снятию бензонасоса. Помните, клемма на аккумуляторе во время проведения работ должна быть обязательно отключена! Первым с насоса снимается фишка (электрический разъем), если это не было сделано ранее

Затем необходимо обратить внимание на топливные магистрали (1 топливоподающая трубка и 1 обратная магистраль для возврата топлива в бензобак). На указанных трубках следует ослабить затяжку хомутов и зажимов (при наличии), которыми обычно крепятся к магистралям участки электропроводки для подачи питания на насос

Как снять трубку с бензонасоса

Теперь нужно снимать с бензонасоса сами магистрали. Чтобы разобраться, как снять шланг с бензонасоса или отсоединить магистраль, нужно точно определить способ крепления к выводам насоса. Зачастую штатное крепление топливоподающей магистрали реализовано в виде гайки (штуцера), которую нужно открутить рожковым ключом. Так называемая обратка может крепиться хомутом.

Снятие бензонасоса и замена

После откручивания топливных магистралей понадобится или открутить прижимное кольцо бензонасоса специальным съемником, или воспользоваться трубчатым ключом для отворачивания гаек (что зависит от способа крепления бензонасоса на конкретной модели авто).

1. Перед началом снятия стоит отметить, что на насосе и других элементах фиксации имеются специальные стрелки-указатели. Рекомендуем запомнить их положение, что облегчит последующую обратную сборку.
2. Затем необходимо снять специальное уплотнительное кольцо. После снятия кольца можно доставать бензонасос из бака. Во время снятия следует соблюдать аккуратность, так как к корпусу бензонасоса могут быть прикреплены устройства для определения уровня топлива в бензобаке (датчик-поплавок).
3. После снятия насоса на его посадочном месте может находиться уплотнитель из резины. Например, на автомобилях семейства ВАЗ этот уплотнитель зафиксирован на шпильках. Указанный уплотнитель также нужно снять, попросту потянув его вверх.

Читать дальше: Стенд для проверки своими руками

Завершением процедуры замены топливного насоса является установка нового бензонасоса, а также замена всех резиновых уплотнителей, которые должны идти в комплекте или приобретаться отдельно.

Добавим, что во время монтажа следует:

• внимательно следить за тем, чтобы насос стоял правильно. Для этого на самом насосе, крышках и прижимных кольцах (зависимо от марки и модели авто) присутствуют специальные маркеры в виде стрелок. На некоторых машинах стрелки должны сойтись в линию, на других стрелка на бензонасосе должна указывать на заднюю часть автомобиля. Именно по этой причине выше рекомендовалось запомнить положение указанных стрелок перед снятием.
• также в процессе размещения насоса следует аккуратно обращаться с поплавком и другими решениями для определения уровня топлива в бензобаке. Часто при непрофессиональной установке такие элементы гнут или ломают, после чего возникает необходимость их замены.

Если сильно затянуть крепежи, они могут лопнуть. В том случае, если элементы фиксации бензонасоса окажутся недостаточно закрученными, тогда насос может болтаться в баке, что является недопустимым. После того, как насос установлен, остается прикрепить обратно топливные магистрали, подключить разъем питания насоса и клемму на АКБ. Так выглядит замена бензонасоса своими руками.

Признаки неисправности

Насос может полностью отказать или выдавать недостаточное давление даже при полностью закрытом регуляторе. Если электромотор вообще не вращается, то давление в рампе нулевое и двигатель не запустится.

Сложнее диагностировать, если давление присутствует, но оно недостаточное. При пуске мотора будут затруднения, двигатель при работе дёргается и троит, мощность не отдаётся, возможно зажигание контрольной лампы.

Обычно при диагностике подобных признаков давление в рампе проверяется в первую очередь. Проблемы могут возникать даже при самых незначительных отклонениях в низшую сторону.

Особенности конструкции и расположения топливных насосов ВАЗ 2108/2109

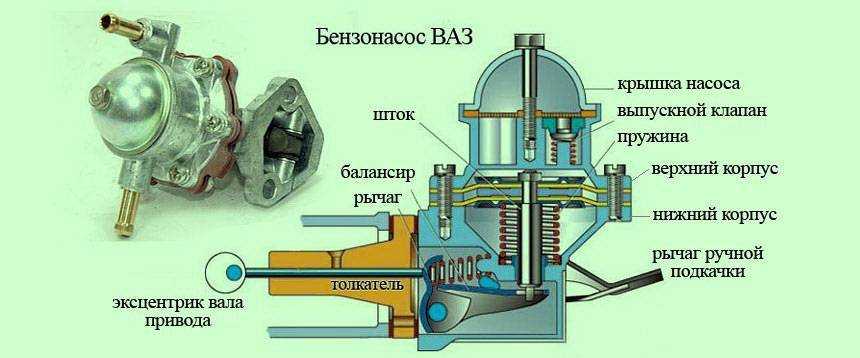

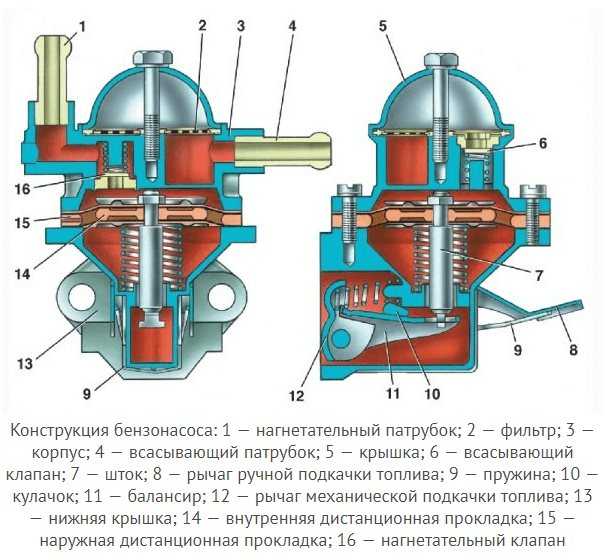

Бензонасос ДААЗ имеет простую механическую конструкцию. В неё входят:

• корпус, состоящий из верхней и нижней части;
• крышка;
• сетчатый фильтр;
• клапаны (впускной и выпускной);
• диафрагмы (3 шт) с дистанционными проставками;
• стержень, к которому крепятся диафрагмы;
• возвратная пружина;

• рычаг ручной подкачки.

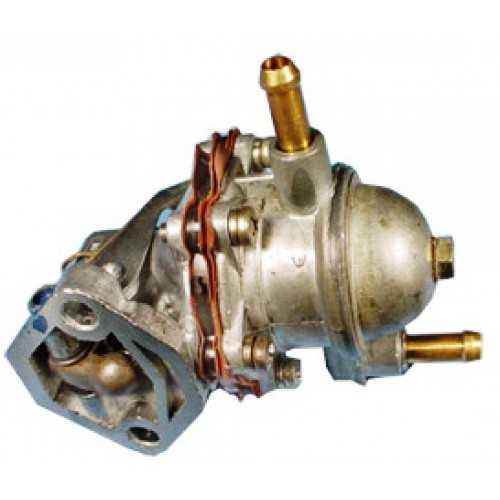

Механический бензонасос ВАЗ 2108/2108 располагается в моторном отсеке машины и установлен на корпусе привода вспомогательных агрегатов (перед распределителем зажигания). Он приводится в действие от распредвала через кулачковый механизм и шток (толкатель). Распределительный вал вращает эксцентрик, который передаёт усилие через толкатель на балансир в нижней части корпуса помпы. Последний приподнимает и опускает стержень с диафрагмами. Таким образом на входе насоса образуется разрежение, а на выходе — давление. За его поддержание отвечают клапаны, расположенные в корпусе устройства.

Механический бензонасос ВАЗ 2108/2109 расположен на корпусе привода вспомогательных агрегатов

На инжекторных ВАЗ 2108/2109 бензонасос является не отдельным устройством, а элементом топливного модуля. В его состав также входят:

• пластиковый стакан-накопитель;
• сетчатый фильтр грубой очистки;

• датчик уровня топлива.

Модуль располагается в баке автомобиля. Его крышка (основа) находится в верхней части ёмкости. Вы найдёте её, сняв заднее сиденье и отогнув ковролин.

Электрический бензонасос в инжекторных ВАЗ 2108/2109 расположен в баке автомобиля

Конструктивно, бензонасос инжекторных ВАЗ 2108/2109 — это электродвигатель с крыльчаткой на валу, которая, вращаясь, перекачивает бензин, создавая разрежение на входном штуцере и давление на выходном. Питание помпы осуществляется от бортовой сети машины, защищённой отдельными реле и предохранителем.

Конструкция электрического бензонасоса ВАЗ 2108/2109

ПРОВЕРКА БЕНЗОНАСОСА

Начнём с того, что рассмотрим два наиболее распространённых вида бензонасосов ДААЗ и «Пекар». Они могут быть установлены как на автомобили с задним, так и с передним приводом. Для того чтобы убедиться в работоспособности и исправности всех подающей топливо системы, нужно выполнить следующие действия:

• Снимите бензиновый шланг и нагнетательного или исходного штуцера насоса.
• Несколько раз нажмите на рычаг ручной подкачки топлива.
• При исправности бензонасоса из штуцера начинает идти мощная струя бензина.
• Если струя отсутствует или идёт очень слабо, следует провести вторую проверку.

ДЛЯ ПРОВЕРКИ ГЕРМЕТИЧНОСТИ ВПУСКНОГО КЛАПАНА

• Приложите палец к отверстию нагнетательного штуцера и несколько раз нажмите на рычаг ручной подкачки.
• Из отверстия штуцера должна выходить ощутимая струя воздуха, которая будет отталкивать палец.
• Если струя окажется слабой или вообще будет отсутствовать, это говорит о том, что бензонасос не качает. Его нужно снять, разобрать и заменить выпускной клапан.

ДЕЙСТВИЯ ПРИ ПОВРЕЖДЕНИИ ИЛИ ЗАСОРЕНИИ ФИЛЬТРА

• Снимите с бензонасоса крышку, достаньте топливный фильтр, тщательно его прочистите и промойте в бензине, после этого продуйте сжатым воздухом.
• При деформации фильтра его следует заменить.
• В бензонасосе «Пекар» и других подобных ему насосах фильтр достаётся путём выкручивания всасывающего штуцера из крышки, по этой причине саму крышку можно не снимать.

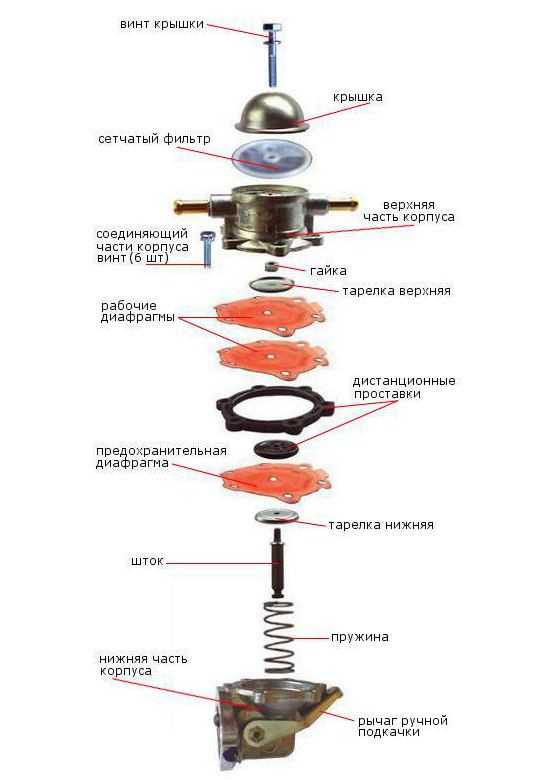

НЕИСПРАВНОСТИ ДИАФРАГМЫ

Характерным признаком неисправности диафрагмы можно считать наличие потёков топлива на корпусе бензонасоса, а также появление запаха бензина в моторном масле двигателя.

Впрочем, эти признаки могут не всегда проявляться.

• Снимите верхнюю часть корпуса насоса.
• Вытащите его диафрагменный узел.
• Отверните гайку на штоке, после этого вытащите три диафрагмы.
• Замените старые диафрагмы на новые. Для этого вам понадобится ремкомплект.
• Затем соберите всё в обратном порядке.
• В бензонасосе «Пекар» присутствует только одна диафрагма, которая извлекается после снятия крышки.
• Для отсоединения узла диафрагмы, её следует повернуть на 90 градусов.
• Если неисправны клапаны:
• Снимите с бензонасоса крышку, а также сетчатый фильтр.
• Осмотрите впускной клапан и полость насоса.
• Снимите верхнюю часть корпуса, после чего осмотрите выпускной клапан.
• Если клапаны запрессованы в корпус недостаточно герметично, неплотно прижаты или утратили подвижность, тогда насос следует заменить.
• При обнаружении засорения их нужно убрать, а затем продуть корпус сжатым воздухом.
• В насосе «Пекар» оба клапана находятся в крышке, поэтому для оценки их состояния её необходимо будет снять с корпуса.

В ВАЗ 21093 не работает насос, когда повреждён толкатель:

Снимите бензонасос со шпилек, отвернув для этого гайки, которыми он закрепляется

Обратите внимание, что теплоизоляционная вставка, прокладки и толкатель при этом остаются на двигателе.
Прокрутите коленчатый вал так, чтобы толкатель выдвинулся на максимальное расстояние.
Замерьте, насколько толкатель выступает над плоскостью самой верхней прокладки. Выступание должно быть от 0,8 до 1,3 мм.
Если выступание толкателя не соответствует этим значениям, то его можно попытаться отрегулировать при помощи подбора прокладок меньшей или большей толщины или заменить толкатель.
Замените только внешнюю прокладку, которая обладает наибольшей толщиной

Она находится между термоизоляционной вставкой и бензиновым насосом.
Новую прокладку можно взять в готовом ремонтном комплекте или вырезать её самостоятельно из куска паронита.
При неисправности пружинки под диафрагмой:
Снимите верхнюю часть корпуса насоса топлива, после этого выньте шток диафрагмы и внимательно осмотрите состояние пружины.
Если пружина сломалась, деформировалась или потеряла упругость, её следует заменить новой.

Снова о приборе давления топлива и о его насосе.

Obormot

С мечтой о небе.

тут раньше уже обсуждали схему с двумя ЭБН, рисовали схемы, поищите.

эбн низкого давления бывают от японских карбюраторных машин, и моновпрысков.

либо возьмите обычный ЭБН от соврменных инжей на 6-8 атм, (их валом, они все одинаковые в основном), а перед карбом поставьте регулятор давления. заодно избавитесь от кипения топлива в магистралях если что.

насчет датчика давления — а не лучше врезать электрический датчик в магистраль, а не тянуть трубку в приборку? из соображений надежности например — вдруг чего с трубкой будет — а там электрика, кнопочки открытые, пилот опять же.

датчик давления масла и указатель давления масла от ВАЗов вполне подойдут. даже контрольная лампочка есть.

kvadratov

Датчик давления масла от ВАЗ может быть подойдёт для моторов с впрыском и насосом высокого давления. Порядка 3 и более атмосфер.

А вот если мотор карбюраторный — насос низкого давления и как вариант магистраль с обраткой ( с жиклёром в обратке ). Тогда давление в магистрали не превышает 300 — 400 мм ртутного столба. И автомобильные датчики совершенно не подойдут.

Есть старый способ — применить прибор для измерения артериального давления — конечно не ртутный а манометрический.

Чтобы предотвратить возможные неприятности из за длинных трубопроводов — в месте ответвления трубки на прибор — у нас в самолёте стоит электромагнитный клапан отсекающий трубопровод манометра. Клапан от газового оборудования автомобилей. Там ведь тоже предусмотрено перекрытие подачи бензина при переходе на газ. В общем если возникнет подозрение на утечку бензина в приборной магистрали — достаточно отжать кнопку управления клапаном на приборной панели чуть правее манометра бензина.

Фото кликабельно для увеличения.

У нас стоит электробензонасос от печки ЗАЗ ( БН 200 А ) — как пусковой и аварийный. Последовательно с ним включен мембранный вакуумный насос Ротакса ( маршевый ). Мотор двухтактный карбюраторный ROTAX 593 от снегохода. Прибор в норме — показывает при работе на мембранном насосе — примерно больше 240 и меньше 300 мм ртутного столба. ( Система подачи бензина без обратки ).

Насос от ЗАЗ — при включении на стоящем моторе — способен догнать манометр топлива до упора. Он злобнее мембранного вакуумного. Это надо учитывать — чтобы не перелить топливо перед запуском.

Вакуумный насос виден на фото сделанном при первом стендовом запуске мотора :

Электробензонасос на мотор с карбюратором

Итак, электрический топливный насос низкого давления на инжекторных авто стоит в бензобаке и осуществляет забор горючего из топливного бака, после чего подает его под определенным давлением к форсункам. В результате двигатель работает стабильно независимо от нагрузки, также удается добиться точного и своевременного впрыска.

При этом как в первом, так и во втором случае насос подает горючее в дозирующие системы (форсунки или карбюратор). Вполне очевидно, что если вместо механического насоса поставить электрический, можно добиться безотказной работы карбюратора и стабильной подачи топлива.

Однако важно понимать, что электробензонасос на карбюраторе должен работать с низким давлением, чтобы избежать переливов топлива. Что касается самой установки, электрический насос в ряде случаев устанавливается под капотом, а не в баке (как на инжекторе). Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак

Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

Установка электрического бензонасоса на карбюратор

Сразу отметим, установка электробензонасоса на карбюраторный ДВС сопряжена с рядом сложностей

Обратите внимание, без надлежащего опыта проведения подобных работ проводить указную доработку топливной системы самостоятельно не рекомендуется

Теперь давайте рассмотрим распространенный способ установки на примере. Прежде всего, нужно подобрать наиболее подходящий по производительности топливный электронасос для конкретного типа ДВС и установленного на машине карбюратора.

Кроме насоса также следует подготовить следующие элементы:

• шланг длиной 5 метров, внутренний диаметр шланга около 8-9 мм;
• дополнительно потребуется реле;
• также нужно иметь сверло 3 или 4 мм;
• еще понадобится топливный фильтр от инжекторных систем;
• топливный фильтр для карбюраторных систем;
• трубка из стали 7 мм со стенкой 0.8 мм и длиной 25 см;
• топливный шланг с внутренним диаметром 12 мм;
• штуцер-переходник с 8 мм на 12 мм;

Подготовив все необходимое, можно переходить к установке. Сначала потребуется снять датчик уровня топлива в бензобаке. Затем в крышке датчика высверливается отверстие, затем паяльником в отверстие впаивается трубка 7 мм

Важно загнуть кончик трубочки так, чтобы реализовать слив обратки максимально удаленно от топливозаборника

Также верхний конец трубочки параллельно загибается с выходом топливозаборника. Теперь в бак следует поставить доработанный датчик уровня топлива с заборником и обраткой. Следует учитывать, что резиновую трубку потребуется соединить с установленным штуцером обратки от штатной топливной магистрали.

Теперь один конец шланга с длиной 5 метров надевается на штуцер топливозаборника. После того, как было реализовано подключение резинового шланга топливподачи, указанный шланг надежно крепится к металлической трубке. Сделать это можно путем использования хомутов.

При установке важно следить за тем, чтобы насос распологался правильно (топливо всасывается со стороны расширительного бачка, а подача идет на двигатель). Далее на резиновый шланг подачи устанавливается топливный фильтр с инжекторных систем. На второй штуцер следует надеть шланг длиной 5 см

В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении

На второй штуцер следует надеть шланг длиной 5 см. В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении.

Это необходимо для того, чтобы горючее подавалось снизу вверх. Сам электробензонасос соединяется с бензобаком при помощи шланга 12мм. Для соединения используется стальной переходник. На данном этапе подключение насоса можно считать завершенным. Теперь нужно разобраться с вопросом давления нового наоса, которое выше, чем у механического. Если давление окажется большим, карбюратор будет заливать.

Для решения задачи потребуется выполнить доработки. Прежде всего, с насоса снимается верхняя крышка, выкручивается штуцер подачи, после чего снимается сетка. Далее отверстие рассверливается на 1-3 мм заранее подготовленным сверлом. Теперь остается выполнить окончательную сборку, подключить бензонасос через шланг, установив параллельно фильтр топлива для карбюраторных систем. Для этого используется резиновая трубка, фиксация реализуется посредством хомутов.

Что касается электропитания насоса, устройство подключается через силовое реле к контакту 12 В, который находится на катушке зажигания.
