Содержание

• 1 Основные признаки неисправности гидравлического усилителя.
• 2 Основные показатели неисправности ГУР
• 3 Как ведет себя неисправный или изношенный гидравлический усилитель?

Гидравлический усилитель руля, является важным элементом автомобиля, в значительной мере упрощающий управление транспортным средством. Помимо основной функции облегчения руля, ГУР также повышает безопасность участников движения, улучшая управляемость автомобиля. В современном автомобилестроении, гидравлическое усиление рулевого получило широкое распространение. На более ранних моделях автомобиля, приходилось применять значительное усилие для изменения траектории движения. На сегодняшний день данная проблема решена благодаря рассматриваемому устройству. Несмотря на ряд достойных преимуществ, гидравлический усилитель нередко выходит из строя. Даже при соблюдении условий эксплуатации, ГУР необходимо своевременно проверять и обслуживать, для увеличения срока использования. Неисправность ГУР, влечет за собой ряд неблагоприятных последствий. Поэтому при обнаружении неполадок, необходимо своевременно диагностировать и восстанавливать устройство. Нередко, при обнаружении неисправностей автолюбители обращаются в специализированный сервис. Но, такой способ восстановления, требует немалых временных и денежных растрат. Поэтому актуально диагностировать устройство своими руками.

Не работает гидроусилитель руля: инструкция починки

В большинстве случаев самостоятельный ремонт гидроусилителя затягивается и не может быть выполнен на должном уровне, поэтому лучше всего обратиться к профессионалам за помощью. Они смогут провести диагностику гидроусилителя и починить именно ту часть системы, с которой возникла проблема. Неграмотный же ремонт может привести к ухудшению работы системы.

Форд Фокус

Чаще всего, самостоятельный ремонт системы гидроусилителя руля на автомобиле данной марки оканчивается плачевно. Если не работает гидроусилитель руля, причины, как правило, заключаются в трубке высокого давления либо в самом насосе. Если говорить о трубках высокого давления, проще всего их просто поменять. Если говорить о насосе, любой его ремонт, даже самый грамотный всего лишь отсрочит неизбежное, а именно : полную замену данного элемента системы.

Опель Астра

Чаще всего проблема с гидроусилителем возникает на машинах данной марки после переохлаждения машины. Масло, которое служит рабочей жидкостью, промерзает, из-за этого все части устройства деформируются. При возникновении проблем самое главное — провести грамотную диагностику системы. Если пренебречь этой процедурой, можно вмешаться в те части системы, которые работают правильно и нарушить порядок их работы.

https://youtube.com/watch?v=EY028L6obtM

Тойота

Нарушение работы гидроусилителя руля на машинах данной марки чаще всего связано с износом сальников и манжетов насоса, расходум масла, которое является рабочей жидкостью, попаданием мусора в систему, прохождение в нерабочее виды шлангов. В зависимости от серьезности поломки требуются сложный или не очень ремонт. Иногда достаточно просто слить использованную жидкость и налить новую, иногда потребуются поменять все шланги или перебрать насос. Специалисты не рекомендуют самостоятельно производить ремонт данной системы автомобиля.

https://youtube.com/watch?v=76qe7z4HR4I

Газель

Несмотря на простоту устройства гидроусилителя на газели, он так же выходит из строя, как и остальные части. Чаще всего выходит из строя приводной ремешок системы либо насос. Также неприятности доставляет износ элементов либо излишняя растрата рабочей жидкости, в зависимости от сложности, проблемы нужно решать. Насос в данном автомобиле неразборный, это значит что его придётся менять полностью, также изношенные части системы можно заменить самостоятельно, жидкость нужно периодически заливать и следить за отсутствием протечек.

Шкода Фабия

Благодаря наличию в России завода по сборке автомобилей данной марки их стоимость вполне достойна при высоком качестве составляющих. Однако к сожалению как и на всех остальных автомобилях, гидроусилитель руля периодически выходит из строя. Ремонт лучше производить при помощи профессиональных работников.

Серьезный ремонт ГУР – приблизительные цены

В который раз настоятельно рекомендуем – ремонтные работы следует доверять специалистам. Малейшая ошибка может привести к усугублению проблемы, так что если Вы не до конца уверены в своих силах и не располагаете достаточным количеством времени – лучше потратьте деньги на услуги мастеров.

Стоимость может существенно отличаться – в зависимости от модели автомобиля и от сложности необходимых работ. В среднем цифры будут примерно следующие:

• диагностика ГУР – около 1000 рублей;
• замена шланга (из описанной выше процедуры, вместе с новым шлангом) – около 4000-6000 рублей;
• замена масла (из описанной выше процедуры, без стоимости масла) – около 1000 рублей;
• поиск места утечки масла и устранение проблемы – около 8000 рублей;
• ремонт насоса ГУРа – около 8000-10 000 рублей.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

1. Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
2. Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
3. Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
4. Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит. Когда ремонт будет окончен, необходимо произвести замену масла в системе.

Узлы и детали рулевого механизма УАЗ-469, запчасти: 1 — картер рулевого механизма; 2 — втулка; 3 — сальник; 4 — сошка: 5 — шайба; 6 — гайка; 7 — сальник; 8 и 14 — подшипники червяка; 9 — пробка; 10 — вал рулевого УАЗ-469 механизма; 11 — червяк; 12 — нижняя крышка картера; 13 — прокладки; 15 — ось ролика; 16 — ролик вала сошки; 17 — вал сошки с роликом н подшипником; 18 — болты крепления картера; 19 — шарнир; 20 — стопорное кольцо; 21 — защитная шайба; 22 — пружина; 23 — распорная втулка; 24 — подшипники; 25 — провод звукового сигнала; 26 — контактная втулка; 27 — винт; 28 и 29 — пластмассовые втулки; 30 — рулевое колесо; 31 — вал руля; 32 — регулировочный винт; 33 — колпачковая гайка; 34 — стопорная шайба; 35 — штифт; 36 — подшипник вала сотки; 37 — боковая крышка картера; 38 — прокладка; 39 — втулка.

В подшипники крестовины заложена смазка Литол-24 при сборке на заводе и в эксплуатации добавлять ее не требуется.

После разборки и внимательного осмотра, я понял причины этой неисправности.

Оказалось, что в зубчатом зацеплении рулевого механизма появилось углубление, которого априори там быть не должно.

Также, мною были замечены незатянутые гайки болтов в области клемного соединения сошки.

Подумав о том, как же мне стоит поступить в такой ситуации, я пришёл к выводу, что мне нужно попробовать увеличить площадь крепления сошки, дабы отрегулировать появление зазоров, а также при помощи регулировочного винта затянуть те самые плохого затянутые гайки.

Ну, собственно говоря, проблему эту я решил быстро, сам, без лишних затрат. После починки машина прошла уже достаточно много разных испытаний. Уже больше года меня не беспокоит данная проблема.

Как снять сошку с рулевого редуктора? На самом деле, чаще всего, это невероятно сложно осуществить. Я готов поделиться с вами своим опытом и рассказать, какими способами я пытался снимать сошку с редуктора на своём авто.

1. Итак, начнём с того, что если вдруг вы решите выбивать сошку кувалдой, то будьте предельно аккуратны, так как по редуктору стучать нельзя.
2. Также, на такие случаи нужно приобрести хороший съёмник, желательно, трёхлапый. Для большей эффективности вы можете натянуть съёмником сошку на ночь и залить WD-40. Если к утру сама не выскользнет, то попробуйте затянуть её посильнее.
3. Попробуйте сделать натяг, а по месту бейте перфоратором с притупленным, имеющим округлённую форму концом.
4. Если же никакой из вариантов вам не подойдёт, то остаётся только обратиться в СТО, где придётся срезать и поставить новую сошку рулевого управления.

А вообще, автомобилям требуется должный уход, в том числе и рулевой сошке. Поскольку она подвергается немалому количеству нагрузок, со временем сошка может деформироваться, шлицы день ото дня изнашиваются и т.д.

Всё это приводит к ухудшению качества работы рулевого механизма. Поэтому за состоянием своего автомобиля, за качеством работы каждого механизма нужно следить, и если вдруг он нуждается в ремонте – делайте его.

Не стоит откладывать починку на потом, ведь если закрывать глаза даже на такие “мелочи”, как вам кажется, проблемы с авто могут усугубиться.

Диагностика ГУР своими руками

Тестирование гидроусилителя руля необходимо начать с контроля качества и уровня масла в расширительном баке. Пригодной к дальнейшей эксплуатации считается жидкость, если она не имеет запаха отработки и тёмных оттенков. Качественное масло должно быть прозрачным, а появление сероватого или землистого цвета свидетельствует о необходимости его замены. Многие водители считают, что жидкость в систему гидроусилителя руля заливается один раз, и нет смысла её менять. Однако это большое заблуждение, которое в итоге может стать причиной выхода из строя ГУР.

Для проверки работоспособности гидроусилителя запустите двигатель и оцените наличие шумов в районе насоса ГУР. Исправный узел не должен издавать никаких шумов, если к рулю не приложены усилия.

• Поверните руль поочерёдно в обе стороны до упора. Если в этом случае возникает характерный вой или жужжащий звук в районе насоса. При этом он усиливается по мере увеличения угла поворота колёс, следовательно, вышел из строя либо сам насос, или подшипник вала. При выходе из строя подшипника может произойти нарушение герметичности системы, о чём будет свидетельствовать появление пены в бачке. Масло может пениться, а также выливаться через верхний край. Как правило, в этом случае жидкость будет иметь землистый оттенок.

• Поочерёдно поверните руль до упора влево и вправо. Если в этом случае на режиме ХХ усилия большие, но с увеличением оборотов они уменьшаются, следовательно, причина неисправности в износе рабочего узла насоса. Когда на руле появляются дополнительные усилия, это может также быть износ шаровых опор, дефекты поворотных (опорных) подшипников передних стоек. Широкая резина в первые несколько дней после монтажа может создавать определённую нагрузку на руль. Однако главный признак износа рабочего узла насоса – это изменение усилий на руле при увеличении оборотов.

• Если в процессе вращения руля возникает небольшая вибрация (биение), и её интенсивность возрастает с поворотом руля на большой угол, вероятнее всего, проскальзывает приводной ремень насоса. Это может быть следствием слабой натяжки (износа) ремня или дефектов подшипника. Иногда также может появляться визг (писк).

• Если масло в бачке качественное, его уровень в допустимых пределах и нет посторонних шумов в районе насоса, однако, при этом руль стал тугим, скорее всего, причина в заклинивании (залипании) перепускного клапана.

• Когда в процессе вращения руля в разные стороны ощущается разница в усилиях, значит, нужно проверить узел переключения давления. Вероятнее всего, механизм износился. Дефекты механизма переключения могут также создавать скачкообразные усилия на руле (тяжело-скачок-легко).

Как проверить работоспособность ГУР и выявить неисправности?

Проверку работоспособности механизма особенно актуально осуществлять при покупке автомобиля. Если Вы уже не первый день пользуетесь машиной – Вы сразу поймете, что произошла какая-то неполадка, опираясь только на свои ощущения при управлении. А вот при покупке Вы не знаете точно, как «вел» себя автомобиль раньше, а значит – не можете по своим ощущениям определить, исправен ли ГУР.

Сразу отметим, что проверка механизма потребует от Вас хотя бы минимальных знаний его устройства, так что если желаете самостоятельно оценить его работоспособность – придется потратить время на поиск информации (в идеале – видео, чтобы Вы наглядно видели необходимые детали) в Интернете.

Теперь приведем список наиболее эффективных способов проверки:

Откройте капот и осмотрите насос и привод – не пропускает ли он масло? В первую очередь уделяйте внимание местам выхода валов (к примеру – там, где шкив насажен на вал насоса)

В таких участках сальники зачастую изнашиваются, и в таком случае Вы увидите потеки масла.
При заглушенном двигателе возьмитесь за шкив насоса и попробуйте осторожно качнуть его
Минимальный люфт – уже проблема, все должно быть надежно и устойчиво закреплено.
Снимите крышку с бачка, в котором находится масло, и обратите внимание на его уровень. Если он занижен – значит, либо бывший владелец его не доливал (а значит – плохо следил), либо же где-то имеется утечка.
Достаньте щуп из бачка с маслом и капните на чистый бумажный лист

Масло, естественно, не должно иметь малейших признаков грязи.
Не забудьте обратить внимание и на цвет масла. Красный или желтый – нормально, а вот коричневый, серый или черный (тем более!) – уже свидетельствует о несоответствии норме.
Проверьте состояние ремня – на нем не должно быть трещин, разрывов, потертостей. Это, в принципе, не является серьезной проблемой – новый ремень стоит недорого.
Заведите двигатель и покрутите руль до упора вначале в одну, потом в другую стороны. Рывки, стук, заедание – вот явные показатели неисправности ГУРа. Причем вращение должно быть одинаково плавным как на холостом ходу, так и при повышенных оборотах.
Включите кондиционер (если он имеется в автомобиле) и еще раз проверьте вращение руля.

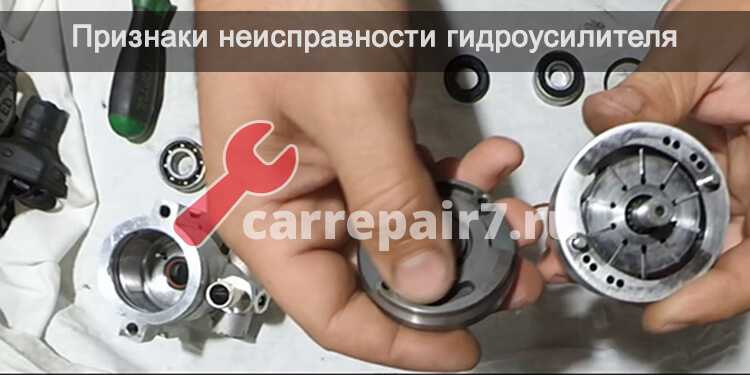

Основные признаки неисправности устройства: почему гудит гур

• ГУР ноет при повороте колес. Если при повороте рулевого колеса возникает ноющий звук, это говорит о наличии неисправностей. Вариантов здесь два: в системе слишком мало масла, либо насос ГУР протекает. В любом случае необходимо провести диагностику и своевременный ремонт гидроусилителя. Если не сделать этого вовремя, звук будет усиливаться. В определенный момент система окажется настолько изношенной, что потребуется полная замена всех элементов ГУРа.
• Посторонние звуки могут возникать и при запуске двигателя. Если в течение примерно минуты после включения зажигания присутствует некий визг, то, скорее всего, существуют неисправности в ГУР.
• Руль тяжело поворачивается (особенно на малых оборотах двигателя). Тугое управление – главный признак неисправности ГУРа. При возникновении такой проблемы, следует проверить всю систему (возможно, отказал насос).
• Долгий отклик руля. Это еще один признак наличия неисправностей. Если чувствуется, что рулевое колесо стало медленнее откликаться, стоит проверить, нужен ли ремонт насоса гидроусилителя.
• Подтеки жидкости. При обнаружении одного из вышеприведенных признаков, не лишним будет проверить подкапотное пространство и дорожное покрытие на наличие масляных пятен. Если таковые имеются, то, возможно, неисправен насос ГУРа.

ПОСМОТРЕТЬ ВИДЕО

Из чего состоит насос гидроусилителя руля

Насос ГУРа хоть и испытывает значительные нагрузки, но он не так часто ломается, если обеспечивать правильную эксплуатацию. Благодаря не особо сложной конструкции насоса, его вполне можно починить самому.

Устройство гидроусилителя руля:

• Бачок для жидкости.
• Золотник управления.
• Регулятор давления в системе усилителя.
• Насос.
• Силовой цилиндр.

Насос — это устройство, которое движет жидкость, в данном случае, масло по закрытой системе. Насосы в ГУР могут быть вмонтированы пластинчатые или шиберные. Эти виды насоса устойчивые, быстро не выходят из строя, обладают большим межремонтным периодом.

Привод у насоса ременный. Через ремень вращение передается от коленвала к валу насоса. Во время работы насоса, в системе достигается максимальное давление 150 бар (атмосфер) или 15 Мпа. Основой правильной работы насоса — это установленные заводом зазоры, которые должны быть в пределах от 0,05 до 0,1 мм. Если насос сильно изношен, зазоры увеличиваются, а водитель чувствует, что руль начал тяжелее крутиться.

Назначение ГУР

Современные автомобили создаются с максимальным комфортом для водителя и пассажиров. Чтобы водителю без особого труда можно было поворачивать руль (даже одним пальцем), устанавливают усилитель руля. Он может быть электрическим (ЭУР) или гидравлическим (ГУР).

Помимо облегчения вращения рулевого колеса, ЭУР и ГУР смягчает, амортизирует удары на кочках. Еще, усилитель руля держит руль прямо, даже если лопнуло колесо.

Насос ГУР, причины выхода насоса из строя

Пластинчатый агрегат считается долговечным механизмом, но при его некорректной эксплуатации возможно возникновение различных аварийных случаев. Выход насосного агрегата из строя возможен по ряду причин, а именно:

1. Попадание в систему посторонних примесей.
2. Отсутствие движения жидкости, а также возможный перегрев гидроагрегата.
3. Утечка жидкости и снижение ее уровня в трубопроводах и бачке.
4. Рабочая жидкость долгое время не меняется или используется материал, который не соответствует инструкции для данного агрегата.

Чтобы не допустить такой ситуации, необходимо еженедельно контролировать уровень жидкости в баке, а также проверять соединения и трубопроводы на предмет протеканий.

Снятие насоса гидроусилителя (ШНКФ453471.105-40)

Работаем на смотровой яме. Снимаем брызговик двигателя (см. раздел «Снятие брызговика двигателя). Сливаем масло из системы гидроусилителя (см. раздел «7.1.3. Обслуживание гидросистемой рулевого управления»). Снимаем ремень привода вспомогательных агрегатов (см. раздел «5.1.2. Привод вспомогательного оборудования»).

Отверткой или ключом «на 8» ослабляем хомут крепления всасывающего шланга к бачку (радиатор для наглядности снят).

Снимаем шланг с патрубка бачка.

Ключом «на 17» отворачиваем два болта крепления насоса к кронштейну.

Снимаем насос со шлангами и вынимаем верхний болт его крепления из отверстия кронштейна. Нижний болт можно вынуть, только сняв кронштейн с двигателя. Сливаем из насоса остатки масла, вращая его шкив в обе стороны.

Зажав корпус насоса в тиски, ключом «на 17» отворачиваем штуцер нагнетательного шланга…

…и снимаем шланг.

Ключом «на 22» отворачиваем болт-штуцер подводящего шланга…

…и снимаем шланг. Соединительная муфта шланга уплотнена двумя медными шайбами (шайба со стороны насоса – толще). Устанавливаем насос в обратной последовательности, после чего заливаем масло и прокачиваем систему.

Устранение поломки

Устройство насоса узла ГУР

Итак, в причинах, которые требуют регулировку или восстановление ГУР, мы разобрались. Если необходима замена ремня ГУР, разборка и ремонт рейки или замена гидроусилителя руля в целом, то такие задачи лучше доверить специалистам. Но если неисправности незначительные, то произвести регулировку и отремонтировать узел можно самостоятельно.

1. Итак, как своими руками ремонтировать систему? В принципе, заменить приводной ремень не особо сложно, но здесь все зависит от конструктивных особенностей транспортного средства. В некоторых авто приводной ремень отвечает только за работу усилителя. В других, к примеру, автомобилях марки Renault, приводной ремешок отвечает за генератор, усилитель, кондиционер, так что его замена потребует определенных знаний. Можно приобрести ремкомплект ГУР и произвести замену фильтрующего элемента или расходного материала. Последнюю, кстати, менять нужно не так часто — принцип замены довольно прост, сливается старое масло и заливается новое, при этом необходимо следить, чтобы в процессе не возникли воздушные пробки в системе.
2. Часто случается такое, что из системы уходит расходная жидкость, в данном случае также требуется ремонт. Сама утечка, как правило, происходит через плохое соединение патрубков, валы либо подшипники. Вам необходимо произвести тщательную диагностику всех патрубков и при необходимости выполнить ремонт трубок ГУР.
3. Одной из наиболее часто встречаемых неисправностей данного узла является поломка насоса. Если вы не хотите сразу идти в магазин и платить деньги за новый насос, старый необходимо демонтировать и произвести его разбор. От пыли и грязи прочищаются все элементы устройства. Есть вероятность, что проблема заключается в выработке на внутренних компонентах корпуса, ликвидировать эту проблему позволит дрель со специальной насадкой.
4. Замена сальника или подшипника будет актуальна в том случае, если эти элементы износились. Монтаж деталей производится в порядке, обратном снятию. Если вы не знаете, как снять гидроусилитель руля, разобраться в этом поможет сервисная книжка к вашему автомобилю. Конструктивные особенности у всех транспортных средств разные, поэтому инструкция по демонтажу может иметь определенные отличия (автор видео — Auto Fix Info).

Ремонт насоса ГУР (пошаговая инструкция)

Чтобы осуществить демонтаж насоса гидроусилителя и самостоятельно отремонтировать его, необходимо выполнить такие действия:

Слегка отпускаем осевой болт, крепящий насос к скобе, применяя отверстие, которое есть в шкиве. Полностью откручиваем стопорную гайку натяжителя, после чего демонтируем ремень.

С помощью шприца откачиваем из бака гидравлическую жидкость. Поворачиваем рулевое колесо вправо-влево до упора, чтобы смазочная жидкость полностью вышла из системы. Проделайте это несколько раз до полного очищения трубопроводов.

Ослабляем хомут на шланге, идущем от расширительного бака. Затем снимаем данный трубопровод.

Откручиваем болт, крепящий шланг высокого давления, который идет в систему от насосного агрегата.
Вынимаем осевой болт, который крепит к скобе насос, и вставляем вместо него отвертку либо металлический прут, подходящий по диаметру, чтобы застопорить шкив. Далее откручиваем гайку, что крепит шкив насоса.

Вытаскиваем освобожденный насос вверх и кладем его на специально подготовленное место. Удаляем с корпуса аппарата масло и грязь.
При помощи съемника убираем стопорное кольцо подшипника.

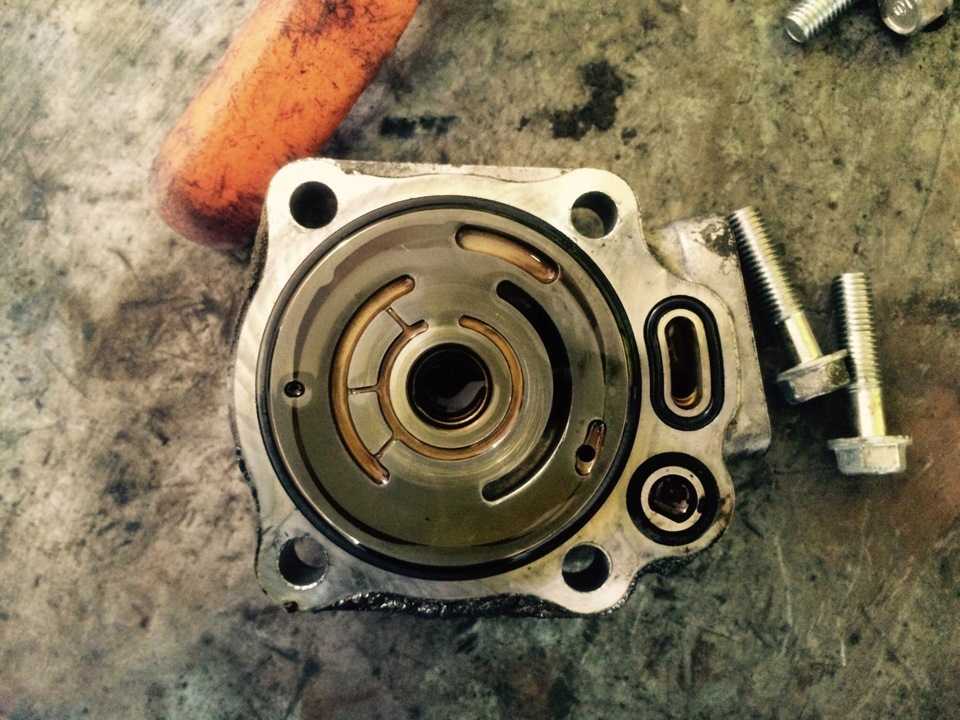

Откручиваем крепежные болты задней крышки

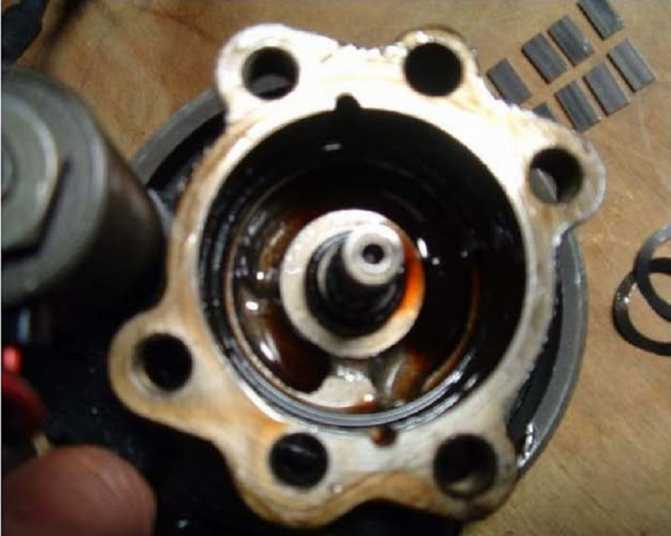

Аккуратно поддеваем ее небольшой отверткой и демонтируем, контролируя, чтобы из корпуса не выпали лопасти ротора.

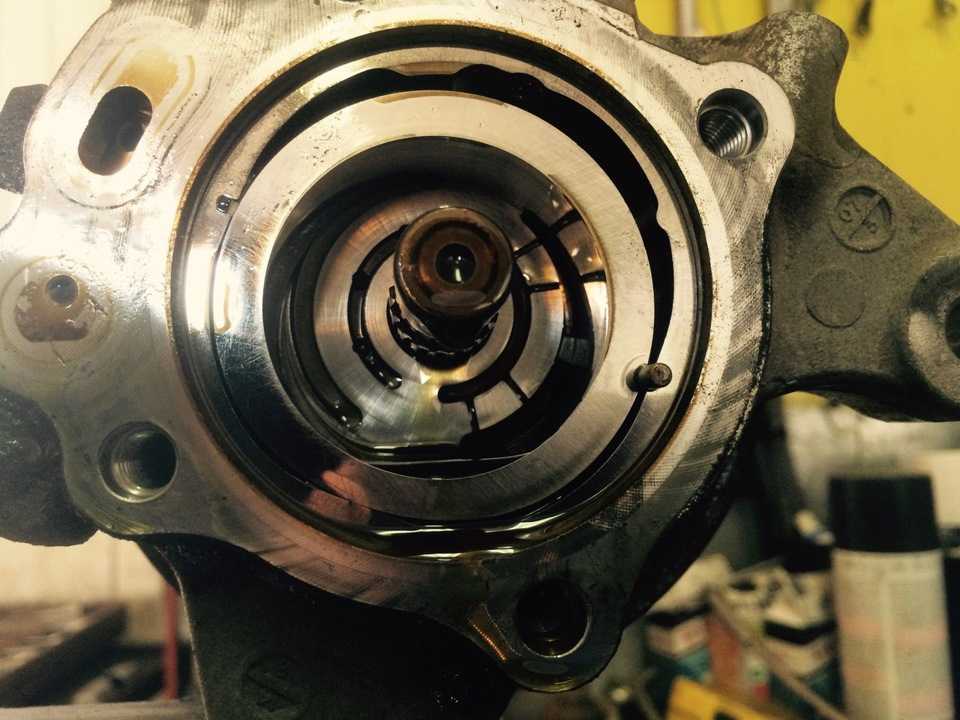

Вытаскиваем лопасти и кладем на заранее приготовленные пронумерованные бумажки, чтобы во время сборки ничего не перепутать.

Внимание! Запомните расположение лопастей в собранном виде

Необходимо, чтобы в процессе установки в корпус закругленная зона данных лопастей была повернута наружу.

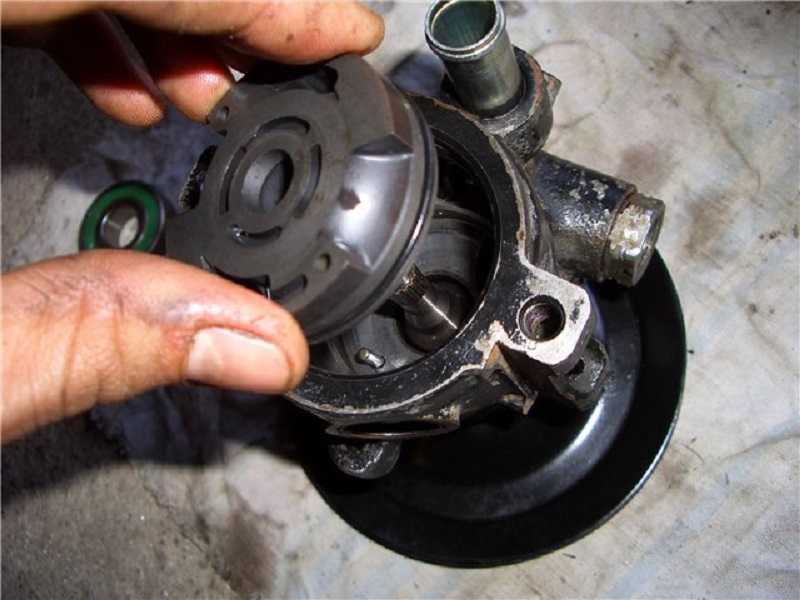

Снимаем пластину и все детали, которые под ней находятся.
Выбиваем вал, осторожно постукивая отверткой.

С вала насоса выпрессовываем подшипник.

Меняем негодный подшипник на предварительно подготовленный.
Проверяем детали насоса на наличие износа и дефектов
Чистим поверхности от шероховатостей и грязи. Как утверждают специалисты, простая чистка внутренних деталей способна уменьшить зазоры и пролить работу данного агрегата без замены каких-то компонентов.
Сборку проделываем в обратной последовательности

Обязательно замените сальник, уплотнительные кольца, а также шайбы на новые, подготовленные заранее.

Гудит ГУР на холодную

Выявление неисправностей ГУРа и рулевой рейки

Существует несколько причин, почему гудит ГУР на холодную. Первая заключается в том, что идет подсос воздуха через магистрали низкого давления. Для ее устранения достаточно поставить два хомута на трубку, идущую от бачка к насосу ГУР. Кроме этого, стоит заменить кольцо, стоящее на всасывающем патрубке самого насоса. После установки хомутов рекомендуем вам воспользоваться маслоустойчивым герметиком, которым нужно промазать хомуты и места соединения.

Также можно условно выделить еще одну причину, вероятность которой невелика. Иногда бывают случаи, когда проводится недостаточная (некачественная) прокачка системы ГУР. В этом случае на дне бачка остается воздушный пузырь, который удаляется с помощью шприца. Естественно. что его наличие может вызывать обозначенный гул.

Методами устранения может быть замена масляных шлангов и/или рейки, замена насоса ГУР, установка дополнительных хомутов на все шланги с тем, чтобы исключить подсос воздуха в систему. Также можно выполнить следующие процедуры:

• замену уплотнительного кольца на носике подачи расширительного бака;
• установку нового шланга от бачка до насоса с использованием маслоустойчивого герметика;
• выполнить процедуру выгонки воздуха из системы (при выполнении процедуры на поверхности жидкости появятся пузырьки, которым нужно дать время для того, чтобы они полопались) поворотами руля на не запущенном моторе;

Еще один вариант ремонта заключается в замене уплотнительного кольца во всасывающем шланге давления ГУРа (а при необходимости и самого шланга и обоих хомутов). Дело в том, что со временем оно теряет эластичность и становится жестким, то есть, теряет эластичность и герметичность, и начинает пропускать воздух, который поступает в систему, вызывая стук и пену в бачке. Выход из положения заключается в замене этого кольца. Порой проблема может возникнуть из-за того, что подобрать аналогичное кольцо в магазине бывает непросто. Но если вы нашли его, обязательно заменить и посадите на крепление и смажьте маслоустойчивым герметиком.

Для некоторых машин в продаже имеется специальный ремкомплект гидроусилителя. В случае возникновения проблем с этим узлом, первым делом необходимо купить ремкомплект и поменять резиновые прокладки, которые входят в его состав. Причем желательно покупать оригинальные наборы (особенно актуально для недешевых иномарок).

Подшипник насоса ГУР

Также необходимо следить, за отсутствием грязи в жидкости системы. Если она присутствует даже в малых количествах, со временем это приведет к износу деталей насоса гидроусилителя, из-за чего он начнет издавать неприятные звуки и хуже работать, что будет выражаться в увеличении усилия при повороте руля, а также возможным стуком. Поэтому при замене жидкости обязательно посмотрите, нет ли на дне расширительного бачка грязевых отложений. Если они имеют место, необходимо от них избавиться. Проверьте фильтр в бачке (если он имеет место). Он должен быть относительно чистым и целым, плотно прилегать к стенкам бачка. В некоторых случаях лучше заменить полностью бачок с фильтром, чем пытаться очистить их. Также в этом случае необходимо снять рейку, разобрать ее, промыть от грязи, а также заменить резино-пластиковые детали. Для этого нужно использовать упомянутый ремкомплект.

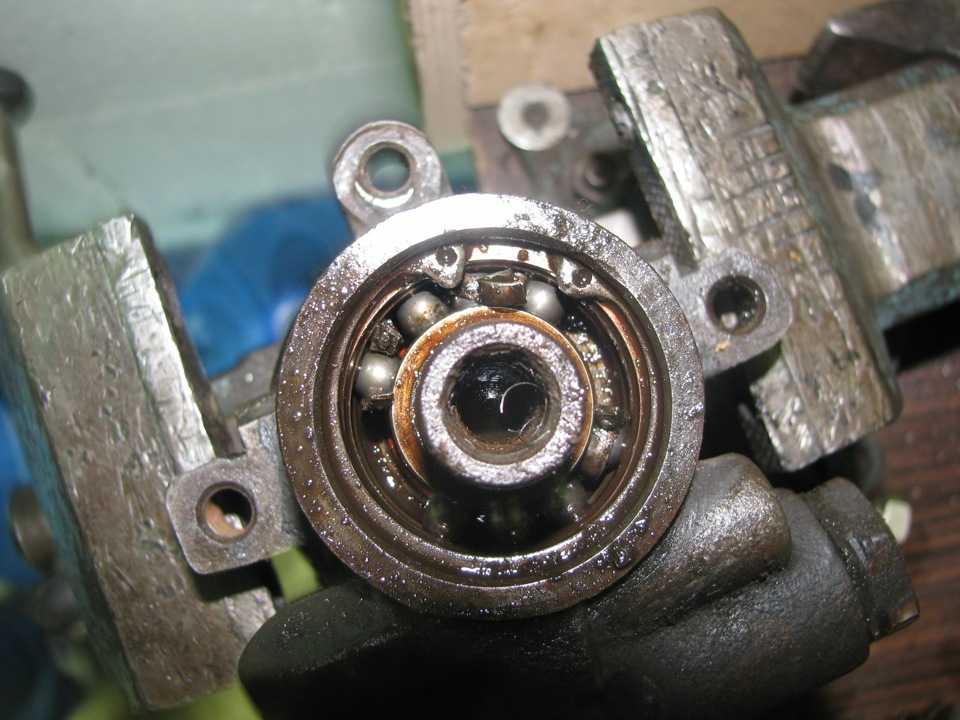

Неприятный звук может издавать внешний подшипник насоса ГУР. Его замена проводится легко, без необходимости полной разборки узла. Однако порой бывает трудно найти ему замену.

Существуют специальные присадки, которые добавляют в жидкость гидроусилителя. Они устраняют гул насоса, снимают усилия на руле, увеличивают четкость работы ГУРа, снижают уровень вибрации гидронасоса, защищают детали системы от износа, когда в ней низкий уровень масла. Однако автомобилисты к таким присадкам относятся по-разному. Одним они действительно помогают, другим лишь вредят и приближают время замены насоса ГУР или проведение его замены.

Гидроусилитель руля: что это и из чего состоит

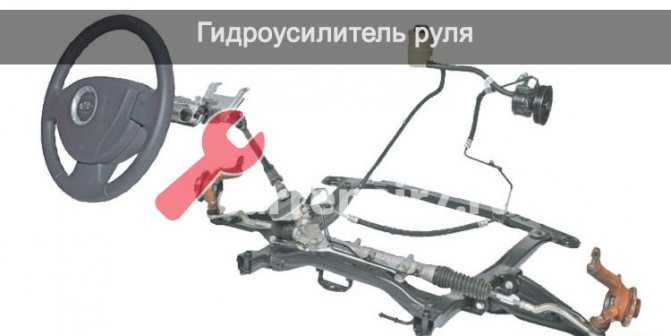

Гидравлический усилитель руля – часть рулевого механизма, которая облегчает управление машиной при повороте, наезде на неровности дороги. Гидроусилитель снижает усилия, которые прилагает водитель на рулевое колесо во время движения. При наличии исправного гидроусилителя водителю гораздо комфортнее ездить, меньше нагрузка на руки, легче процесс парковки.

Рекомендуем: Ремонтируем главный цилиндр сцепления ВАЗ 2101 — 2107

Составляющие ГУР:

• Насос. Основная часть системы. Ремень, соединяющий усилитель с коленвалом, приводит в действие насос, поэтому весь механизм работает при повороте;
• Распределитель. Насос под высоким давлением подает масло в распределитель, чувствительный к уровню и степени загрязнения масла. Если рулевые тяги находятся по бокам рейки, то поршень — по центру корпуса. Может быть другой тип распределителя. Когда поршень находится сбоку, а тяги по центру рейки;
• Рулевой механизм>;
• Рулевая сошка. Она же соединительная тяга. Основная часть механизма, которая выполняет функцию передачи усилия от вала сектора к продольной тяге;
• Соединительные шланги. Отвечают за циркуляцию жидкости по всему механизму. Соединяют бачок с гидравлической жидкостью с насосом, распределителем и гидроцилиндром;
• Бачок для гидравлического масла. Из бачка масла попадает во все составляющие механизма, смазывая все детали, а затем возвращается в резервуар.

Назначение ГУР

Современные автомобили создаются с максимальным комфортом для водителя и пассажиров. Чтобы водителю без особого труда можно было поворачивать руль (даже одним пальцем), устанавливают усилитель руля. Он может быть электрическим (ЭУР) или гидравлическим (ГУР).

Помимо облегчения вращения рулевого колеса, ЭУР и ГУР смягчает, амортизирует удары на кочках. Еще, усилитель руля держит руль прямо, даже если лопнуло колесо.

Устранение неровностей

В большинстве случаев можно обойтись без сложного ремонта — достаточно устранить дефекты основных элементов.

Изучите обратную сторону вала и соединённые с ним части. Здесь не должно быть никаких заусенцев и проточин. Разложите элементы на чистой ветоши и осмотрите их. Особенно внимательно следует анализировать состояние вала. Его пазы имеют острые края с каждой стороны. Аккуратно проведите по боковым частям пазов вала, они тоже должны быть острыми.

Следующий этап — осмотр внутренней части цилиндра. В идеальном состоянии его поверхность должна быть ровной с внутренней стороны. Если цилиндр волнистый, значит, причина неисправности именно в этом.

Заусенцы, неровности и другие виды деформации должны быть устранены. Для этого обработайте их наждаком или шкуркой. Лопатки также надо отшлифовать с обеих сторон круговыми движениями.

Как убрать шероховатости на поверхности цилиндра

Цилиндр выравнивают сферической шлифовальной машиной. Ничего такого нет под рукой? Можно сконструировать простейший аналог из дрели, шкурки и толстого сверла. Как можно более плотно накрутите шкурку против вращения дрели на сверло. Не должно быть ни малейшего зазора. Вставьте полученную конструкцию в дрель, чтобы шкурка оказалась зажата. С помощью этого механизма отшлифуйте цилиндр. Старайтесь прижимать его как можно более плотно и действовать равномерно. Шкурка будет постепенно заканчиваться — меняйте её на новую, от крупной к мелкой.

Инструмент для шлифовки неровностейА вот так им надо работать

По завершении процесса протрите каждый элемент уайт-спиртом, затем соберите изделие и установите его на место.

Видео: ремонт насоса ГУРа

Ремонт насоса гидроусилителя руля требует внимания к мелочам. Процесс может затянуться на несколько часов. Если вы не хотите тратить время и силы, в ряде случаев лучше купить новое изделие.
