Ремонт гидроусилителя руля в газель

Основная информация о гидроусилителе

Гидроусилитель руля или, как его сокращенно называют ГУР, является гидравлической системой автомобиля, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. К тому же, рулевой гидроусилитель так устроен, что в случае его отказа руководство рулем будет функционировать, но руль в таком случае будет крутиться немного тяжелее. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода. Практически все современные транспортные средства оснащаются гидроусилителями руля.

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Газель, таких как:

• Высокий уровень надежности;
• Высокая информативность;
• Небольшие затраты топлива;
• Удобство регулировки технических характеристик руководства.

К основным недостаткам гидроусилителя для автомобилей марки Газель относятся:

• Большая стоимость;
• Сложность установления;
• Существенные перемены рулевой системы транспортного средства;
• Нуждается в регулярном обслуживании.

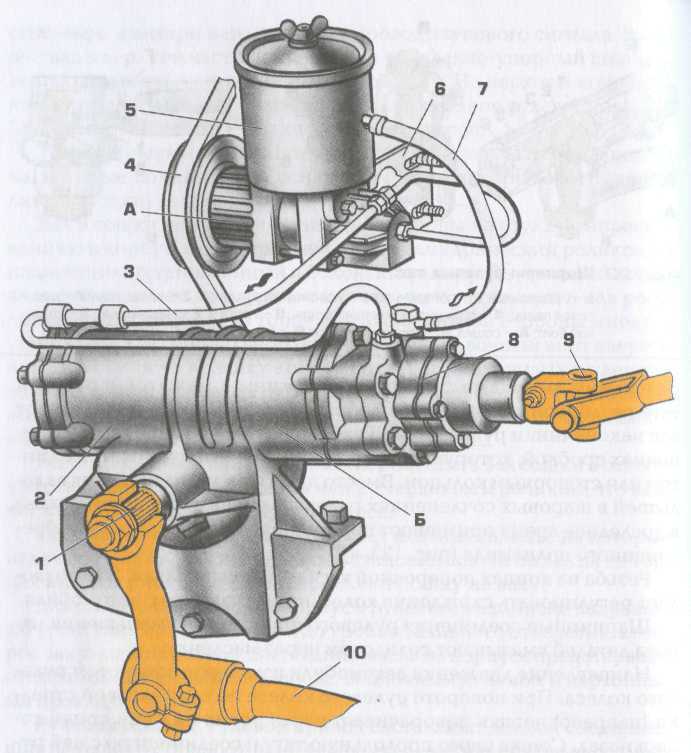

Как устроен гидроусилитель руля для автомобилей марки Газель?

• Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
• Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимую полость цилиндра или же обратно в бачок.
• Цилиндр. При помощи цилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
• Масло, которое передает усилие от насоса к цилиндру, а также смазывает все пары трения.

Как проводится замена жидкости гидроусилителя?

Масло гидроусилителя руля нуждается в периодической замене, а частота замены зависит от состояния руководства рулевым колесом, характеристик жидкости, а также марки руля. То есть когда руль трудно крутится или же слышен шум при поворотах, то нужно немного долить или полностью заменить жидкость гидроусилителя руля. Заменять жидкость в гидроусилителе необходимо почти каждые шестидесятые тысячи километров, это так сказать частичный ремонт гидроусилителя. Итак, как заменить жидкость в рулевом гидроусилителе на авто марки Газель?

1. Поставьте авто на домкрат или смотровую яму;
2. Вывесьте передние автомобильные колеса;
3. Отсоедините возвратный шланг;
4. Слейте из бака гидроусилителя руля жидкость;
5. Снимите и промойте бак, в котором находится рабочая жидкость;
6. Установите бак, но не прикрепляйте возвратный шланг;
7. Запустите двигатель и выкрутите руль до упора на холостом ходу;
8. Полностью слейте жидкость из системы;
9. Заглушите двигатель;
10. Залейте в бак подходящую жидкость;
11. Запустите двигатель и поднимите частоту вращения до тысячи оборотов в минуту;
12. После того, как начнет течь жидкость из возвратного шланга заглушите двигатель автомобиля;
13. Повторите пару раз предыдущие пункты до тех пор, пока весь воздух не будет удален из системы усилителя;
14. Подсоедините возвратный шланг к баку;
15. Долейте жидкость до необходимого уровня;
16. Запустите автомобильный двигатель и при частоте приблизительно в тысячу оборотов в минуту несколько раз выкрутите руль до упора;
17. Проверьте вспенивается жидкость на вспенивание. Если жидкость вспенивается, то продолжайте прокачку.
18. Заглушите двигатель и проверьте уровень жидкости по отношению к функционирующему усилителю;
19. Установите подходящий уровень жидкости в усилителе;
20. По истечении некоторого времени проверьте усилитель завоздушивания, а также уровень жидкости;
21. Замена жидкости завершена, осталось только собрать все в обратном порядке.

7.1.4. ГАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства «Соболь» (ГАЗ-2752, ГАЗ-2217, ГАЗ-22171, ГАЗ-2310). Рулевой механизм с гидроусилителем. — «ВАЖНО ВСЕМ»

Снятие рулевого механизма с гидроусилителем

Работать удобнее вдвоем.
Сливаем масло из системы гидроусилителя (см. раздел «7.1.3. Обслуживание гидросистемой рулевого управления»).

Снимаем карданную вилку с вала рулевого механизма. При необходимости подаем рулевую колонку вверх (см. раздел «7.1.1. Проверка тех.состояния рулевого управления и рулевая колонка»).
Отсоединяем продольную тягу от сошки (см. раздел «7.1.2. Карданные шарниры рулевого вала, рулевые тяги и маятниковые рычаги»).
Отсоединяем тонкий шланг от бачка гидроусилителя (см. раздел «7.1.3. Обслуживание гидросистемой рулевого управления»).

Головкой «на 19» ослабляем…

…и ключом того же размера отворачиваем три болта крепления рулевого механизма к кронштейну. При этом помощник придерживает…

…и снимает рулевой механизм.
Зажимаем механизм в тисках,…

…ключом «на 22» отворачиваем болт-штуцер…

…и снимаем сливной шланг.
Устанавливаем механизм в обратной последовательности.

Регулировка рулевого механизма с гидроусилителем

Регулировка включает в себя две операции: регулировку упорных подшипников винта и регулировку зубчатого зацепления.
Регулировка упорных подшипников винтаРаботаем на смотровой яме.
Для того чтобы определить необходимость регулировки, устанавливаем рулевое колесо в среднее положение.
Отсоединяем продольную рулевую тягу от сошки (см. раздел «7.1.2. Карданные шарниры рулевого вала, рулевые тяги и маятниковые рычаги»).

Держась за карданную вилку входного вала рулевого механизма, другой рукой покачиваем сошку.
Если входной вал имеет ощутимый люфт, регулируем подшипники.
Для этого снимаем рулевой механизм (см. выше «Снятие рулевого механизма с гидроусилителем») и закрепляем его в тисках.

Выправляем бородком осаженный буртик регулировочной гайки.

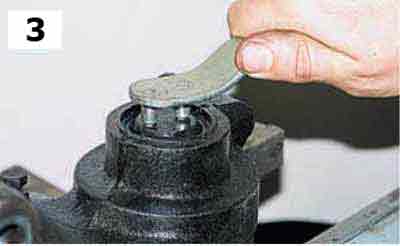

Специальным ключом поворачиваем гайку по часовой стрелке,…

…при этом постоянно покачивая сошку, контролируем люфт до его полного устранения.

Бородком законтриваем регулировочную гайку, осадив участки ее буртика в пазы картера.


Регулировка зубчатого зацепления

Зубчатое зацепление регулируем только после того, как устранен люфт в подшипниках винта.
На установленном в тиски механизме,…

…удерживая ключом «на 16» входной вал,…

…покачиваем сошку. Люфт не должен ощущаться рукой (превышать на конце сошки 0,3 мм).
В противном случае снимаем сошку с вала-сектора. Обрабатываем соединение проникающей жидкостью.

Помечаем кернером взаимное положение сошки и вала-сектора.

Ключом «на 32» отворачиваем гайку сошки и снимаем ее пружинную шайбу.
Устанавливаем съемник на сошку и вал.

Подтягивая винт съемника и нанося резкие удары сбоку по сошке,…

…снимаем ее.
На валу выполнены…

…четыре сдвоенных паза,…

…а в отверстии сошки — четыре сдвоенных шлица.

Снимаем пластмассовые крышки со шлицевого…

…и противоположного конца вала-сектора.

Ключом «на 13» ослабляем контргайки и ключом «на 12» выворачиваем два стопорных болта.

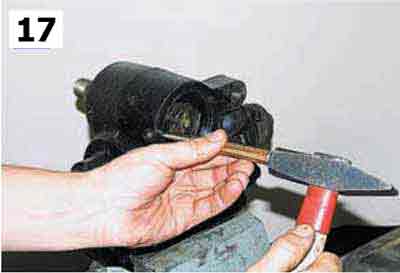

Тонким бородком с тупым концом выправляем лунки на крышках наружных колец вала-сектора.

Специальным ключом поворачиваем наружные эксцентриковые кольца подшипников в отверстиях картера по часовой стрелке со стороны шлицевого конца вала-сектора. Одновременно покачиваем ключом «на 16» входной вал, чтобы определить момент увеличения сопротивления его вращению, при котором прекращаем регулировку.При регулировке следует исключить возможность перекоса вала-сектора, для чего поворачиваем оба подшипника поочередно на малый угол до устранения зазоров в зацеплении.Надев сошку на шлицы вала-сектора, окончательно проверяем отсутствие люфта.

Фиксируем эксцентриковые кольца от поворота, отогнув бородком их буртики в отверстиях картера.

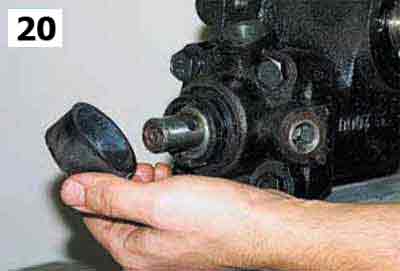

Снимаем резиновый уплотнитель входного вала, очищаем его
и, заполнив любой смазкой, устанавливаем на место.
Собираем и устанавливаем механизм, нанеся на шлицевое соединение сошки смазку ШРУС-4 или ШРБ-4.


Замена шлангов гидроусилителя

Сливаем масло из системы гидроусилителя, снимаем шланги с патрубков бачка (см. раздел «7.1.3. Обслуживание гидросистемой рулевого управления»).
Снимаем брызговик двигателя (см. раздел «9.1.1. Снятие и замена наружных деталей кузова»).

Ключом «на 22» отворачиваем болт-штуцер от гидроусилителя и снимаем сливной шланг (см. выше «Снятие рулевого механизма с гидроусилителем»).

Ключом «на 17» отворачиваем штуцер нагнетающего шланга.
Для наглядности все последующие операции показаны на снятом насосе гидроусилителя (см. раздел «7.1.5. Насос гидроусилителя»).
Устанавливаем новые шланги в обратной последовательности, после чего заливаем масло и прокачиваем гидросистему (см. раздел «7.1.3. Обслуживание гидросистемой рулевого управления»).

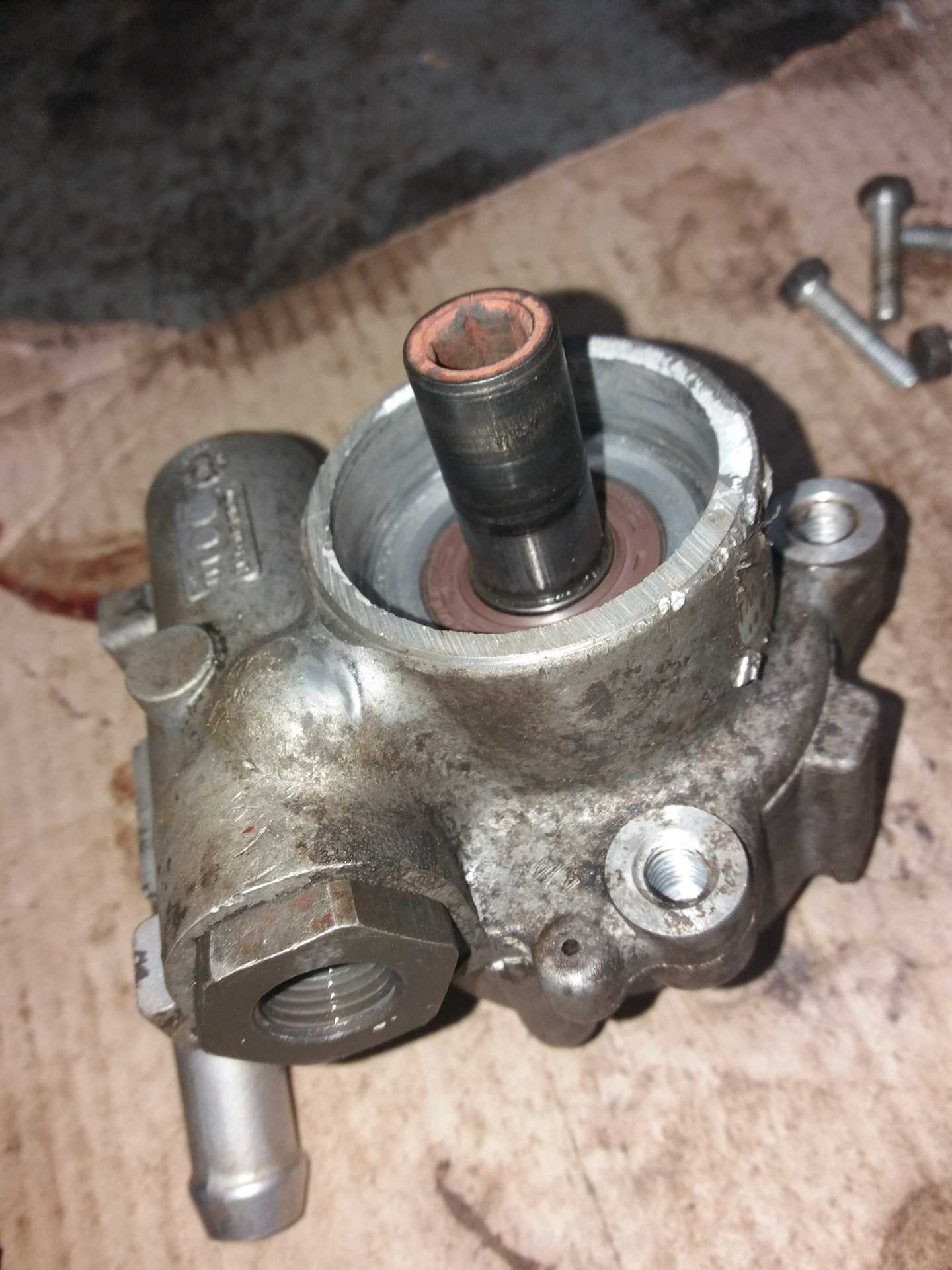

Устранение дефектов насоса ГУРа

Неисправности найдены, теперь начинаем их устранение.

Нам понадобится ветошь, уайт спирт, наждачная бумага зернистостью Р1000/Р1500/Р2000, треугольный надфиль, сверло на Ф12мм (или более) и электрическая дрель. С валом всё намного проще, понадобится шкурка Р1500 и ей начинаем зачищать все края пазов на валу (зачищаем внешние и боковые с двух сторон) всеми возможными способами. Работаем без фанатизма, главная задача убрать только острые заусенцы.

За одно, сразу можно немного отполировать обе стороны вала на ровной поверхности, желательно использовать шкурку Р2000.

Далее нужно проверить результат нашей работы, проверяем визуально и на ощупь, всё идеально гладкое и не цепляется.

Сложнее всего придется с поверхностью цилиндра, лично я ни чего проще, не придумал, как из шкурки, дрели и толстого сверла (Ф12) смастерить, сферическую шлифовальную машинку. Для начала берём шкурку Р1000 и такое сверло, какое возможно запихать в дрель.

Далее нужно плотно накрутить шкурку против вращения дрели, в два-три оборота, зазоров быть не должно.

Придерживая плотно скрученную конструкцию, ее нужно вставить в дрель (шкурку тоже зажимать).

После, наиболее удобными вам способами аккуратно начинаем шлифовать цилиндр, шлифовать нужно равномерно, цилиндр прижимать плотно и перемещать относительно оси вращения (на максимальной скорости). По мере съедания шкурки, меняем, в итоге доходим до самой мелкой шкурки Р2000.

Желаемый результат получен,

теперь всё тщательно нужно протереть тропочкой с уайт-спиртом. Сам вал с лопатками можно сполоснуть в нем же.

После начинаем сборку, все ставится в последовательности обратной снятию.

• Как снять торпеду на рено сандеро степвей



• Замена колеса на киа соренто прайм



• Замена подушки акпп хонда цивик 4д



• Установка сигнализации с автозапуском в урае



• Замена главного цилиндра сцепления пежо 407

Цена запчастей и стоимость ремонта

Приводим примерную стоимость запчастей и ремонта на 2020 год, цена может отличаться, в зависимости от региона и изменения курса валют.

Стоимость запчастей:

• Рулевой механизм в сборе с ГУР — 25 000 рублей;
• Насос ГУР — 8 500 рублей;
• Ремкомплект насоса (зависит от модели ГУР) — 500-800 рублей;
• Ремень ГУР — 300 рублей;
• Бачок ГУР — 300 рублей;
• Шланги ГУР (в зависимости от длины и качества) — 300-1500 рублей;
• Масло для ГУР (MOBIL ATF 220) — 400-500 рублей за литр.

Примерная стоимость ремонта на СТО:

• Ремонт насоса ГУР — 7000 рублей;
• Вместе с рулевым механизмом — 9000 рублей.

Комментарии: 1Публикации: 37Регистрация: 06-09-2020

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Как снять и заменить насос ГУР на Ланосе и Шансе 1,5: подробная инструкция с фото

Теперь можно переходить к демонтажу ГУР на Ланосе и Шансе 1,5, что осуществляется для его ремонта (если он разборной) или замены в случае выхода из строя. Реализуется это путем выполнения следующих действий:

1. Для обеспечения свободного доступа к насосу ГУР, необходимо предварительно демонтировать корпус воздушного фильтра, отсоединив гофру.
2. Ослабляется соединение магистрали высокого давления. Для этого понадобится ключ на «17» и «22». Ключом на «22» вращается гайка, а ключом на «17» она удерживается вместе с шлангом.
3. Используя пассатижи, необходимо ослабить крепление хомута, который фиксирует подводящий шланг, идущий от расширительного бака. Отсоединяем шланг от патрубка насоса ГУР.
4. Ослабляется крепление генератора ключом на «13», после чего снимается ремень генератора, который соединяется со шкивом насоса ГУР.
5. Вывинчиваются болты крепления шкива ГУР, используя ключ на «12» и шестигранник на «8», при помощи которого фиксируется вал в неподвижном состоянии.
6. Демонтируется шкив насоса ГУР.
7. Ослабляются (не выкручивать полностью) два болта крепления насоса ГУР, используя ключ на «12».
8. Вывинчиваются два верхних и два боковых болта крепления крышки корпуса системы ГРМ.
9. Снимается крышка корпуса ГРМ.
10. Вывинчиваются до конца болты крепления насоса ГУР, после чего он демонтируется с автомобиля.

Далее проводится замена насоса гидроусилителя руля на Ланосе или его ремонт. Стоит заметить, что ремонт насоса ГУР представляет собой замену подшипника и сальника. Проведение ремонта возможно в случае, если механизм разборного типа. Выше представлена инструкция по снятию для ремонта или замены насоса ГУР на примере Ланоса и Шанса с объемом двигателя 1,5 литра. Как осуществляется замена насоса ГУР на Ланосе 1.6, можно посмотреть на видео.

После ремонта или использования нового насоса ГУР, его установка осуществляется в порядке обратном снятию. В завершении работ необходимо прокачать систему

Обязательно важно сделать это правильно, иначе возможен выход из строя насоса. Как это реализовать, подробно описано в этом материале (ссылка). Подводя итог, необходимо отметить, что одним из важнейших конструктивных элементов системы гидроусилителя руля является насос

Именно этот механизм испытывает постоянные нагрузки, так как в работу он включается сразу после запуска двигателя, и функционирует постоянно

Подводя итог, необходимо отметить, что одним из важнейших конструктивных элементов системы гидроусилителя руля является насос. Именно этот механизм испытывает постоянные нагрузки, так как в работу он включается сразу после запуска двигателя, и функционирует постоянно

Чтобы увеличить срок службы насоса ГУР на Ланосе, важно обеспечить правильную его эксплуатацию. Достигается это выполнением двух важных действий: своевременной заменой масла в системе, а также нельзя допускать, чтобы колеса при запущенном двигателе были повернуты до упора в правую или левую сторону дольше 5 секунд

гидроуселитель руля на cummins isf 2.8 вся правда. часть 1. . — ГАЗ Газель, 2.8 л., 2013 года на DRIVE2

Однако здравствуйте. Недалее чем вчера во время движения по трассе я услышал свист ремня. Длился он секунды 4. В салоне неприятно запахло женой резиной.Ну все подумал я… натяжителю конец. Так я подумал потому что недавно осматривая ролики заметил на натяжном солидный люфт. К зиме было решено поменять все ролики. Подшиплик опоры. Заказал ролики всборе. А на старые заказал новые подшипники. Об этом расскажу подробно когда буду менять.В итоге съехав с трассы я услышал истошный вой гидроуселителя. Делать было нечего. До разгрузки оставался километр. Пришлось ехать.Первая мысль. Лопнул шланг.

Беглый осмотр ничего не дал. Все в масле но после снятия корпуса воздушного фильтра стало ястно. Бежал

сальник гидроуселителя. На задней части шкива была обнаруженна стружка.Время ночь. До дома 100 км. Стружка показатель сильнейшего износа.

Полный размер

Стружка со шкива

Перчатки растворитель.

Едем к машине.

Итак. Вот какая картина застала меня утром.

Полный размер

Это ось насоса со шкивом. Тонкая полоска металла это пыльник он подшипника

Разбираем морду. Сливаем тосол.

Полный размер

Антифриз я сливаю вот в такую канистру. Некапли мимо

Полный размер

Зрелище очень печальное

Вообщем снимаем его.Для этого откручиваем шланг высокого давления. Он кстати открутился очень легко.Далее ослабляем хомут сливного шланга.

Откручиваем 3 болта крепления спереди

Полный размер

И болт крепления который сзади. Расположен он примерно так.

Полный размер

Подшипник задней крышки. Стоит инна. Номмер писать смысла невижу. Не перепресовать. Кому надо можете рассмотреть на картинке. Написанно что сша. Рассыпался.

Полный размер

Немного вида после снятия

Полный размер

Вот в таком состоянии зеркало после 60 км пробега с минимумом масла в системе.

Полный размер

Нехватает куска металла.

Темболее на этот счет была одна неплохая идея. Но это уже во второй части статьи… подписываемся чтобы не пропустить.

Пробег: 200000 км

Устройство

Устройство системы усилителя Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство . Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Устройство

Устройство системы усилителя

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство . Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

1. Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
2. Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях. В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
3. Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
4. Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
5. Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
6. Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
7. Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Что надежнее: гидроусилитель или электроусилитель

Гидроусилитель

Гидроусилитель работает за счет насоса, дающего давление масла в систему. При поворотах руля, гидравлическим приводом создается давление масла на вал, в том же направлении. Это ускоряет поворот колес в нужном направлении и снижает усилия, которые прилагает водитель. Когда автомобиль движется по прямой, давление отсутствует.

Имеет такие преимущества:

• ГУР мощнее электрического аналога, что позволяет применять его для джипов и грузовиков.
• Не чувствителен к ударам и вибрации, при движении по неровным дорогам.
• Позволяет почувствовать предел возможностей машины.
• Дешевле в ремонте.

Электроусилитель

Электрический усилитель представляет собой электрический мотор, установленный на валу рулевого управления. Получая сигналы от датчика, который следит за поворотом рулевого колеса, электромотор включается, усиливая движение вала в нужном направлении, как и ГУР.

Преимущества и недостатки ЭУР:

• Компактнее и экономичнее в эксплуатации, чем ГУР.
• Не имеет протечек, так как в нем нет жидкости.
• Есть возможность регулировки отзывчивости (чувствительности) к повороту рулевого колеса, под привычку владельца.
• Ремонт обходится дороже.
• Чувствителен к ударам и вибрациям, при движении по неровным дорогам может сломаться.

Вывод простой, ГУР Газель будет надежнее в эксплуатации, тем более, с нашими дорогами.

Устройство

ГУР состоит из следующих элементов:

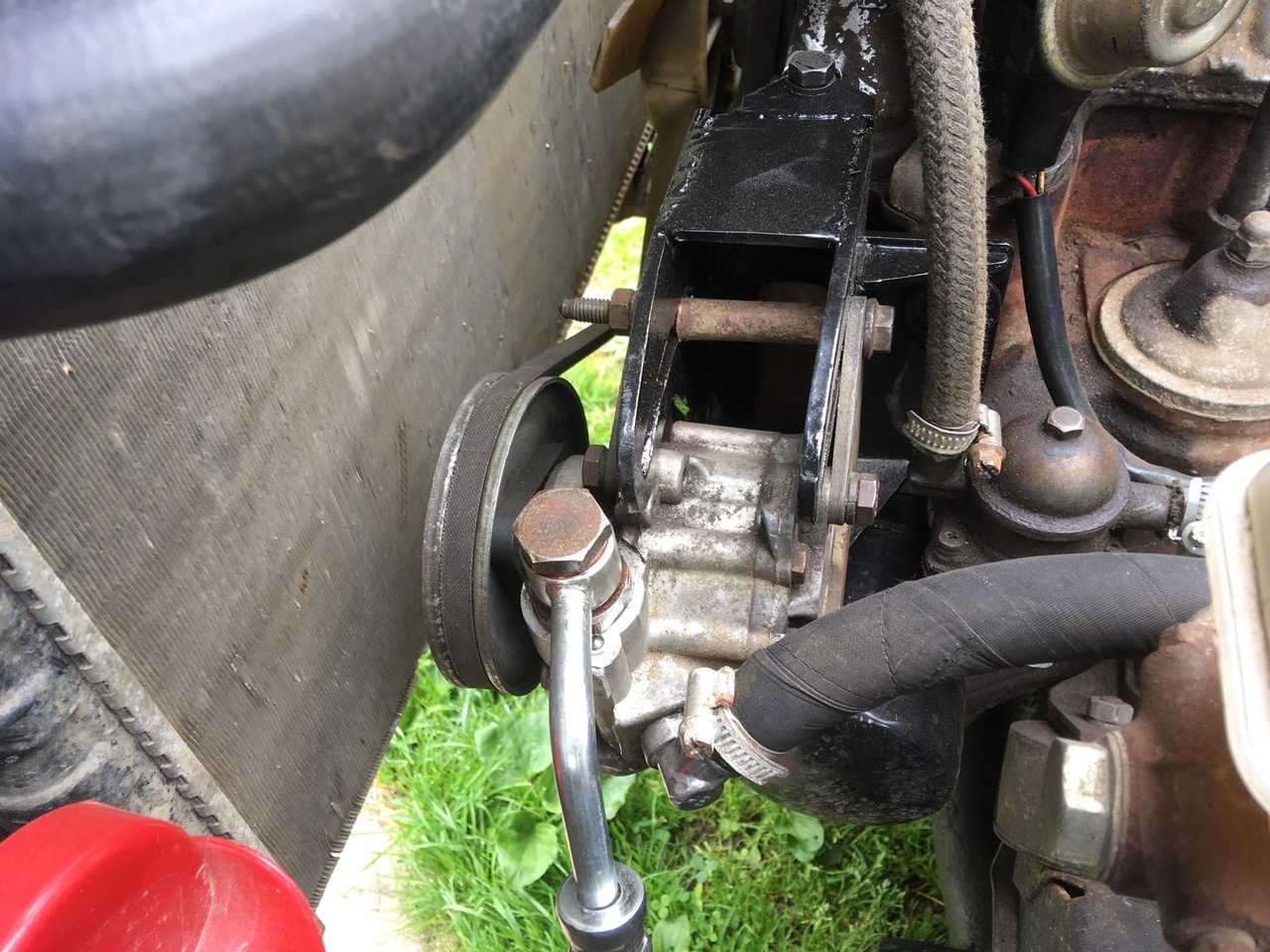

1. Насос — создает давление масла, крепится к мотору. Работает от приводного ремня.
2. Распределитель — регулирует движение масла в системе: в правую либо левую полость, в зависимости от поворота руля, и обратно в бачок.
3. Рулевой механизм — передает усилие жидкости к механизму рулевой сошки, а от нее к колесам.
4. Сошка рулевая — служит для передачи движения от вала к тягам колес.
5. Шланги гидравлические — обеспечивают соединение элементов системы и циркуляцию в ней масла.
6. Бачок ГУР — нужен для бесперебойной работы системы, уровень масла в нем то снижается, то повышается. Не допускает попадания воздуха, если в нем достаточный уровень.
