Как посмотреть состояние колодок на автомобиле не снимая колеса

Только цифры

Конечно же, практически все модели подобных расходников оборудуются многочисленными индикаторами. Как уже было сказано, такая индикация может быть и звуковой, и визуальной, что особенно удобно для водителей, которые не знают, как осуществлять проверку на глаз. Однако эти признаки актуальны уже в те моменты, когда износ становится критическим, и замена требуется незамедлительно.

Как правило, для этого необходимо снять заднее колесо и обнажить суппорт, который является своеобразным креплением. Суппорт имеет на своей боковой поверхности окошко, которое как раз и предназначается для того, чтобы можно было проверить степень износа.

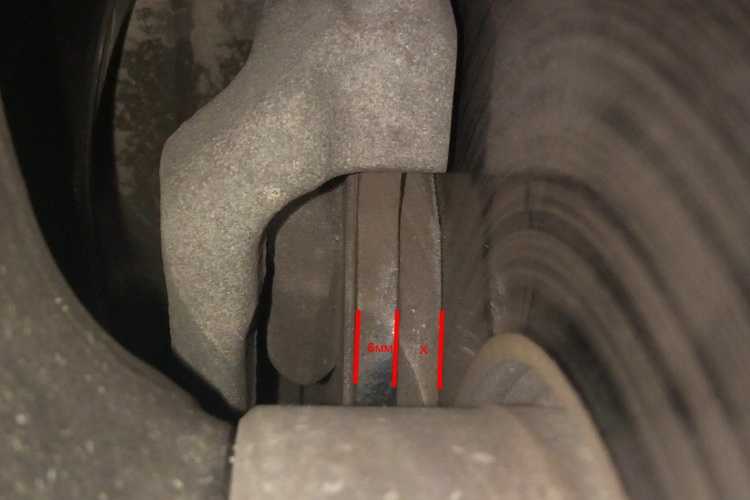

Минимальный выступ тормозящей накладки должен составлять 2 мм. Если показатель оказался меньше, это означает, что износ уже критический, и замена соответствующего элемента требуется немедленно.

Неисправности

Самыми частыми симптомами износа колодок являются:

Нехарактерные звуки (визг, скрип, срежет и т. п.);
Биение под педали при торможении;
Заносы во время торможения;
Увеличение времени торможения;
Снижение или повышение усилий на педаль тормоза;
При отжатии педали она не возвращается;
Угольная или металлическая пыль на колесах.

Звуки. Предельный износ накладки по толщине 1,5 мм. Чтобы не ошибиться, можете сравнить с однорублевой монетой. По достижении этой толщины накладка в обязательном порядке заменяется. Иначе автомобиль начнет ”визжать”. Хотя если машина очень долго была не на ходу, то первое время колодки будут ”шуметь”. Это нормально. Беспокоиться можно начинать, если звуки не проходят слишком долго.

Удары. Являются показателем сильного и неравномерного износа колодок. Также себя проявляют трещины или сколы на них. Замена колодок обязательна.

Заносит. Вот в этом случае разобраться в причине будет не так-то просто. На самом деле их много. Но сильное истирание колодок на одной стороне автомобиля дает именно такой эффект. Машина начнет вилять. Обязательно проверьте диски. Появление задира или их деформация тоже проявляют себя заносами. Другими причинами могут являться ослабленное крепление суппорта. Или его деформация. А также неисправности в подвеске.

Задержка в торможении. Если вам слишком долго не затормозить это явный признак стертых накладок. Ни в коем случае не выезжайте, не заменив их.

Педаль. Вам стало непривычно трудно или, наоборот, слишком легко выжать тормоз? Меняйте колодки, не задумываясь. Они износились или загрязнились

А также обратите внимание на состояние шлангов и вакуумного усилителя. Если заедает поршень рабочего цилиндра, то проблемы с педалью тоже будут. Увеличение хода педали также говорит о необходимости колодки заменить

Увеличение хода педали также говорит о необходимости колодки заменить.

Западение педали. Если педаль при нажатии ушла и не обещала вернуться, то это симптом того, что ваши колодки, скорее всего, пригорели к диску. Это однозначный ремонт.

Появление налета. Как только заметили появление пыли угольного цвета, меняйте колодки, не откладывая это в долгий ящик. Это признак истирания их поверхности. Если пыль металлическая, то стираются уже не только колодки, но и диск.

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

На сервисе толщину дисков измеряют специальным прибором — это штангенциркуль, только он имеет меньшие размеры, а также на его измерительных губах имеются специальные бортики которые позволяют охватить диск не уперевшись в борт по краю диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

При замене тормозного диска всегда нужно менять тормозные колодки, причем вне зависимости от их износа и технического состояния! Использование старых колодок с новым диском категорически запрещено!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5…2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.

Когда и зачем менять

Зачем, конечно, риторический вопрос. Ни один автомобилист не захочет остаться без тормозов. Возможные осложнения приведут только к удорожанию ремонта:

на ходу заклинит одно из колёс;
из-за предельного износа произойдет утечка тормозной жидкости;
сломается суппорт.

На вопрос «когда» прямо влияет стиль езды и качество колодок. Существуют усреднённые показатели: для передней оси — 15–20 тыс. км, для задней (барабан) – до 100 тыс. км. Но это не освобождает от регулярной проверки.

https://www.youtube.com/watch?v=vZBeFctUEyE

По сравнению с предыдущей процедурой, замена передних колодок покажется очень лёгкой. Колесо, конечно, тоже придётся снять. После чего можно убедиться в необходимости ремонта через специальное «окошко». Толщина фрикционного материала не должна быть менее 2 мм, иначе рискуете в любой момент остаться без тормозов.

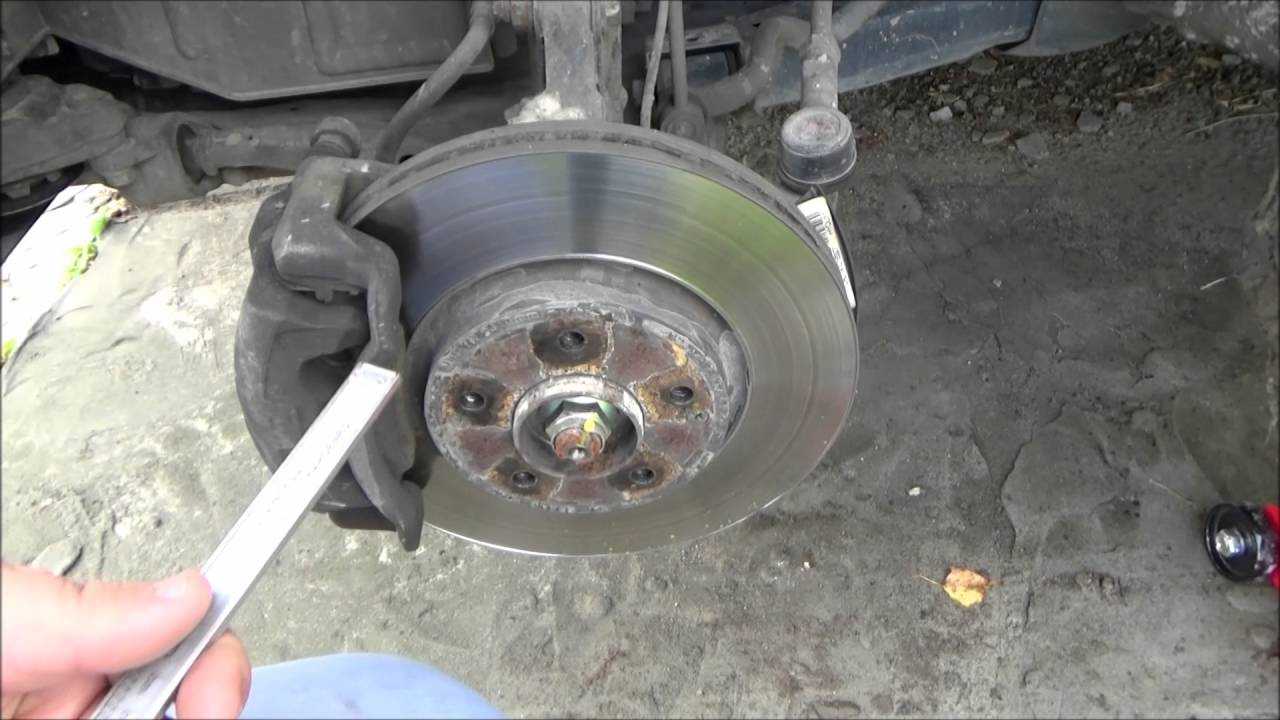

В верхней части суппорта есть единственный болт, зафиксированный стопорной шайбой. Необходимо разогнуть её с помощью плоской отвёртки.

Используйте длинную тонкую отвёртку с плоским жалом

Если «сопротивляется», воспользуйтесь молотком. Откручивать болт следует, придерживая направляющую другим ключом.

Фиксируйте механизм вторым ключом от проворота

Тормозной шланг нужно освободить из его крепления.

Уберите тормозной шланг

Теперь вы сможете «раскрыть» суппорт, отодвинув его в сторону. Извлеките старые колодки.

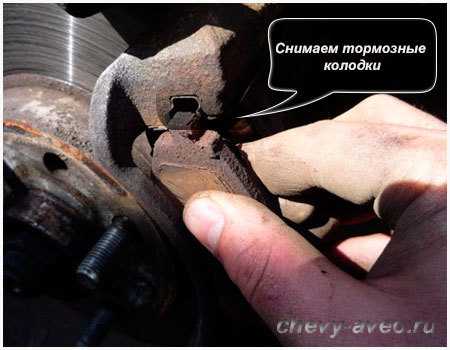

Демонтируйте изношенные колодки

Чтобы новые накладки четко стали на место, лучше хорошенько почистить все точки соприкосновения.

Здесь пригодится щётка по металлу

Естественно, что новые фрикционы толще старых и не получится поставить суппорт назад. Поэтому необходимо вжать тормозной цилиндр. Для этого понадобится большая отвёртка. Закройте тормозной механизм без колодок и упритесь отвёрткой, как рычагом, в цилиндр

Понадобятся определённые усилия, поэтому соблюдайте осторожность, чтобы отвёртка не соскочила. После чего установите новые накладки, закройте суппорт и наживите болт крепления.
Обратная сборка будет быстрой. Зажмите болт, придерживая вторым ключом направляющую, и загните на место стопор шайбы

Зажмите болт, придерживая вторым ключом направляющую, и загните на место стопор шайбы

Не забудьте зафиксировать тормозной шланг, и можно прикручивать колесо на место

Зажмите болт, придерживая вторым ключом направляющую, и загните на место стопор шайбы. Не забудьте зафиксировать тормозной шланг, и можно прикручивать колесо на место.

Завершите установку защёлкиванием стопора шайбы и фиксацией тормозного шланга

Типы фрикционного покрытия колодок

Основным рабочим материалом, отвечающим за процесс остановки авто, является фрикционный слой, закрепленный на металлической части колодки. Идеального сочетания материалов, применяемых в их производстве, достичь пока не удалось. Сейчас производятся четыре типа тормозных планок:

Колодки с нанесенным на них полуметаллическим фрикционным слоем, в котором встречается до 65% составляющих из меди, стальной проволоки или порошка железа, смешанных для лучшего трения с графитом. Их плюс – высокая теплоотдача, а минусы – быстрый износ и шум.
Планки с приклеенным к ним материалом из органических составляющих: высокотемпературной смолы, резины, стекла, кевлара и углерода. К их положительным качествам можно отнести менее шумную работу и мягкость, а к отрицательным – меньший срок службы и достаточное количество выделяемой ими пыли.
Колодки с небольшим содержанием металлических элементов, не более 30%, с добавлением органических (вышеописанных) веществ. Что способствует неплохому теплообмену, но сказывается на их шумности.
Керамические планки, считающиеся на данный момент лучшим вариантом. Их фрикционный слой изготовлен из керамических волокон с добавлением наполнителя, включающего в себя небольшое количество меди. Обладая небольшим весом, эти колодки в эксплуатации более долговечны и производят меньше шума.

Характерные черты износа

Владельцев машин интересует вопрос, можно ли оценить состояние тормозных колодок не снимая колёса. Да, есть методы, позволяющие проверить состояние накладок без разбора тормозной системы. Во время резкого торможения может рождаться особый неприятный звук в области колеса.

Он означает, что износ деталей идёт неравномерным образом. Это свидетельство износа диска либо пластин, которые касаются тормозных дисков и создают этот лязг. Датчик износа колодок. Им оснащены многие современные машины. Выглядит он как лампочка, которая загорается красным в случае необходимости замены накладок. Порой контакты окисляются и тогда датчик не срабатывает. Лучше осматривать визуально тормозную систему.

Система некорректно ведёт себя при сбросе скорости. К примеру, педаль практически не сопротивляется нажатию или, напротив, резко срабатывает при снижении уровня тормозной жидкости. На дисках видна стружка металла? Обязательно посетите СТО, так как изношен уже диск помимо колодок. Продолжительный путь торможения.

Причины неравномерного износа

Неравномерный износ
Виды износа дисков

Новые диски имеют гладкую, практически
отполированную поверхность. С каждым километром ситуация меняется в худшую
сторону и отклоняется от нормы. Если наблюдается конический износ, значит пора
менять тормозные диски. Можно попробовать проточить поверхность металла на
специальном станке, но это фатально повлияет на толщину. После подобной
манипуляции детали проходят недолго. Вот основные причины неравномерного
износа:

Появление ржавчины. Коррозия разъедает верхнюю часть диска. Даже
при незначительной силе трения металл разрушается.
Дефект
колодок. Порой сложно прогнозировать, из какого материала изготовлены
фрикционные накладки недорогих колодок.
Попадание
пыли. Абразивные частицы прижимаются к диску и работают как наждак. На
скорости слышен характерный писк.
Нарушение работы суппорта. Поршни прижимают колодки неравномерно.
В результате зона давления вырабатывается быстрее.

Проблема часто сочетается с неравномерным износом колодок. Со временем
ситуация усугубляется. Происходит максимально возможный износ поврежденных
тормозных дисков. Чтобы не пришлось делать дорогой ремонт и тратить деньги на
запчасти, нужно регулярно проверять толщину дисков и следить за состоянием
тормозной системы.

Замена задних тормозных колодок на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119

Поменять передние тормозные колодки в автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2114, ВАЗ-2115, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 с легкостью сможет даже зеленый новичок в авторемонте. Но вот заменить задние тормозные колодки, с такой же легкостью, не сможет даже опытный автомобилист. Так как для этой операции будет не достаточно иметь домкрат и пару рожковых ключей. И чтобы облегчить себе работу и сохранить свои нервы (которые, как Вы знаете, не восстанавливаются !) к замене задних тормозных колодок, лучше подготовиться серьезно и основательно. Начать можно, с выбора места проведения работы.

И в этом месте должны присутствовать смотровая яма или подъемник. Могу объяснить почему. Вам придется выполнить две операции, которые «с земли» сделать будет не только сложно, но и опасно. Например, чтобы снять задний тормозной барабан и заменить тормозные колодки, Вам придется отпустить трос ручника. Сделать это «с земли» будет очень сложно, даже имея специальный ключ (без этого ключа, добраться до уравнителя и открутить гайку, можно будет, только сняв резонатор. А это ведь лишняя работа, которая никому не нужна). Так же, довольно часто снять тормозной барабан «по-хорошему» не получается, вследствие того, что он намертво прикипел. И снять барабан при помощи двух болтов М8, которые вкручиваются в резьбовые отверстия тормозного барабана и спрессовывают его со ступицы, не получится (хотя попытаться можно, конечно). В этом случае, Вам придется сбить тормозной барабан, при помощи молотка и деревянной наставки (металлическая не годится, покрошите барабан). И Вы можете себе представить, как можно лежа на земле с молотком и наставкой в руках, методично простукивать барабан (с двух ударов может и не получится его сбить). Это будет уже не работа, это будет. песня! Плюс к этому добавляются элементы экстрима (не забываем, что машина стоит на домкрате).

Ну, думаю, с местом мы определились, можно и к необходимому инструменту перейти.

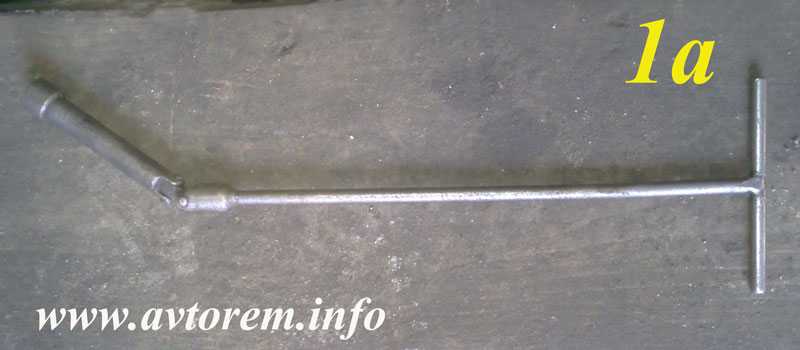

Ваш арсенал должен состоять, кроме балонного ключа и домкрата: спец ключ для откручивания гайки уравнителя троса ручника (фото 1а), молоток, деревянная наставка, отвертка, пассатижи, стальная проволока, загнутая на конце небольшим крючком (очень полезная вещь), металлический вороток для натяжки пружины (я в работе для стяжки пружины использую самодельное приспособление (его можно найти на фото 1). Которое Вы сможете, тоже сделать самостоятельно или прибегнув к помощи токаря).

С инструментом, вроде все! Колодки купили.… Теперь переходим к самому процессу замены тормозных колодок на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2114, ВАЗ-2115, ВАЗ-1117, ВАЗ-1118, ВАЗ-1119.

1) Загоняем автомобиль на смотровую яму, оставляем включенной передачу и устанавливаем под переднее колесо антипокатные упоры.

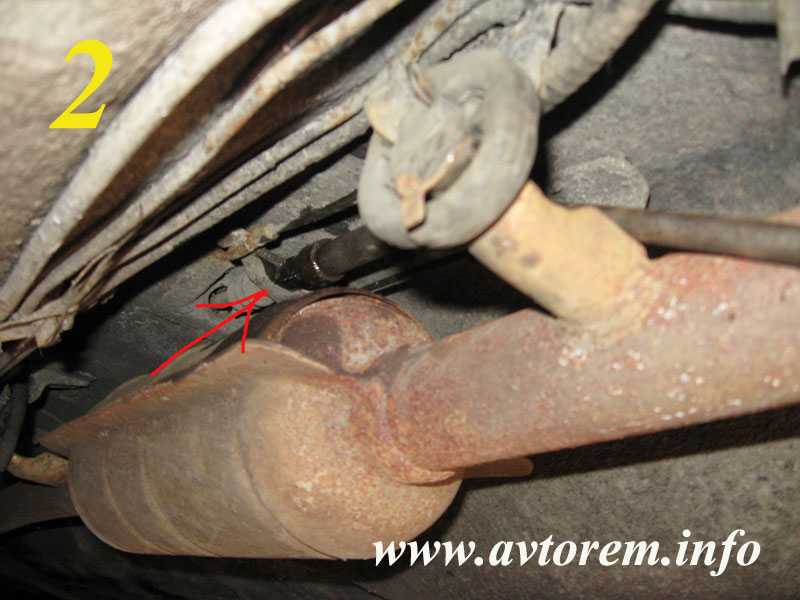

2) Отпускаем колесные болты и домкратом поднимаем необходимую сторону, снимаем колесо. Спускаемся в яму и при помощи специального ключа откручиваем гайку уравнителя троса ручника (фото 2).

3) При помощи пассатижей откручиваем направляющие болты тормозного барабана (фото 3).

4) И после этого пытаемся снять тормозной барабан (способы я описывал выше).

5) Когда барабан снят, отсоединяем с тормозных колодок направляющие пружины (фото 4) и стяжную пружину (фото 5).

6) Со старой колодки перебрасываем приводной рычаг на новую колодку (фото 6).

7) При установке и натяжке пружин, следим за тем, чтобы тормозные колодки встали точно в пазы тормозного цилиндра, и планка ручника попала в разъемы на колодках (фото 7). Не забываем зацепить конец троса ручника за приводной рычаг на колодке! После этого, отверткой или монтировкой, цепляемся за край опорного диска и сводим тормозные колодки ( можно и перед установкой колодок «свести» поршеньки заднего тормозного цилиндра ).

Надеваем тормозной барабан и устанавливаем колесо. Такую же работу проводим на другой стороне, но не опускаем колесо на землю. Несколько раз нажимаем педаль тормоза. Спускаемся в яму и натягиваем-регулируем трос ручника. Подтягиваем гайку на уравнителе троса ручника и проверяем натяжку. Поднимаем ручку стояночного тормоза и считаем щелчки, если больше 8, то подтягиваем гайку еще немного и еще раз проверяем. Оптимальное количество щелчков может колебаться от 7 до 2. Главное, чтобы при поднятом стояночном тормозе, колеса были заблокированы (колесо еще не опущено, пробуем провернуть его руками). А в опущенном положении ручки стояночного тормоза, колесо должно свободно прокручиваться, без затирания колодок. Иначе, при движении барабан может нагреться и заклинить.

Как определить степень износа тормозных колодок и дисков

Любому владельцу транспортного средства известно, что тормозные колодки являются расходным материалом, имеют свой ресурс и требуют своевременной замены

Кроме того, во избежание негативных последствий, при замене колодок, всегда обращайте внимание на состояние тормозных дисков, это так же важная составляющая тормозной системы. Никто из производителей комплектующих тормозной системы, будь то колодки или диски, не сможет однозначно сказать, сколько такие запчасти проходят на том или ином автомобиле, эти параметры абсолютно индивидуальны и зависят от многих факторов. К факторам, влияющим на срок службы тормозных колодок и дисков, будут относиться: качество продукции, стиль вождения, условия эксплуатации, погодные условия и т.д

К факторам, влияющим на срок службы тормозных колодок и дисков, будут относиться: качество продукции, стиль вождения, условия эксплуатации, погодные условия и т.д.

Как определить степень износа тормозных колодок и дисков?

Тормозная система требует пристального внимания от владельца, периодически необходимо проверять состояние тормозных колодок и дисков на степень их изношенности. Итак, что для этого надо сделать?

1. Поднимите автомобиль на подъемнике или с помощью домкрата, снимите переднее левое колесо.

2. Очистите тормозной диск от имеющейся грязи и пыли.

3. Измерьте толщину тормозного диска при помощи штангенциркуля. Минимальная толщина, допустимая для диска — 10,8 мм.

4. Теперь очередь колодок. Посмотрите на их состояние и замерьте штангенциркулем. Минимальная толщина для колодок – 1,5 мм.

5. Возьмите отвертку и пошевелите колодку, убедитесь, что она легко перемещается. Если нет, то скорее всего это будет означать чрезмерное зажатие диска. При неравномерной изношенности еще потребуется замена суппорта и тормозного цилиндра. Запомните, тормозные колодки и диски заменяются попарно, т.е обязательно с обеих сторон одной оси!!!

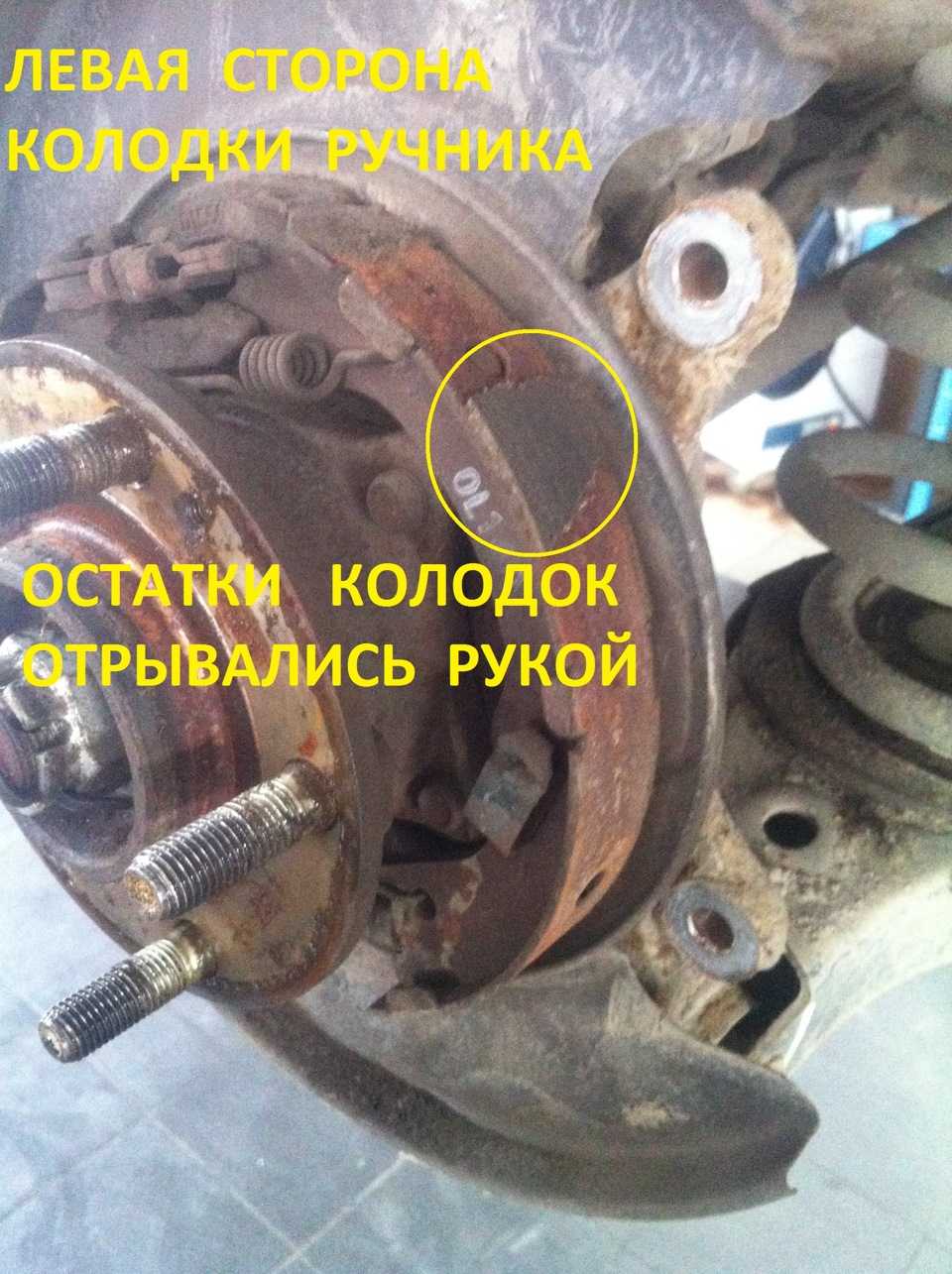

6. Чтобы проверить состояние задней части тормозной системы, необходимо открутить колесо и снять тормозной барабан.

7. Замерьте толщину задних колодок.

8. Возьмите тормозной барабан и померьте диаметр его рабочей поверхности. Минимально допустим диаметр 201,5 мм.

Сигналом к замене тормозных дисков может послужить:

· Деформация диска, т.е изменение его формы, приобретение кривизны.

· Появление на диске царапин, сколов и других механических повреждений.

· Превышение минимального порога толщины диска — 10,8 мм

Тормозные колодки нуждаются в замене, если:

· Но поверхности колодок обнаружены масляные следы.

· Фрикционная накладка плохо прилегает к основанию.

· Появились поскрипывания при нажатии на педаль тормоза.

· Превышение минимального порога толщины тормозной накладки – 1,5 мм.

При необходимости проведения работ с использованием спец. авто техники, следует обеспокоится её техническим состоянием, в том числе качеством использования шин. В каталоге http://www.petromaster.ru/catalog_special/ интернет магазина вы всегда сможете подобрать для себя нужные спецшины, любого типа размера, диаметра и для любой спец. техники будь то трактор или экскаватор-погрузчик.

Факторы, влияющие на износ колодок

Давайте рассмотрим факторы, влияющие на то, как часто будут меняться тормозные планки. Их немного, но они напрямую влияют на такие показатели, как: через какой срок это произойдет, и сколько километров пробега проедет машина, прежде чем сработает соответствующий индикатор на панели приборов. Вот некоторые из них:

Режим поездок. Когда машина двигается в городе, часто приходится останавливаться через короткие промежутки, что способствует быстрому износу планок.
Стиль езды. Неагрессивная манера вождения способствует меньшей нагрузке на тормозной механизм и увеличивает промежуток, через который потребуется менять колодки.
Характер загрузки машины. При постоянной загрузке багажника уменьшается нагрузка на передние тормозные планки, соответственно и менять их нужно будет реже.

Сколько притираются после замены новые тормозные колодки и диски и как это происходит

Весь процесс притирки элементов системы тормозов занимает разное время в зависимости от условий вождения. Например, при езде по городу нужно проехать 100 километров, а по загородным дорогам придется «намотать» в три раза больше. Это связано с тем, что езда по трассе является более равномерной, здесь значительно реже приходится тормозить.

Каждому автомобилисту важно знать правила притирки колодок и тормозных дисков. Это поможет избежать проблем на дороге, неприятных и даже фатальных последствий

Всю процедуру можно условно разделить на три стадии

При этом на начальных этапах лучше уделить повышенное внимание безопасности, не выезжая на дороги общего пользования:

Вначале после установки новых дисков и колодок требуется обязательно прокачать тормоза на месте. Здесь нужно ориентироваться на педаль, которая должна утапливаться на две трети свободного хода

Первые 200 километров рекомендуется ездить максимально осторожно, избегая резких торможений. На спусках также категорически не рекомендуется интенсивно тормозить

Здесь лучше использовать двигатель.

На втором этапе нужно, разогнавшись до 80 км, плавно нажать на педаль тормоза в один прием до остановки автомобиля. После этого рекомендуется для охлаждения трущихся поверхностей проехать 2-3 километра, отказавшись от использования тормозной системы. Эту процедуру нужно повторить 10-15 раз.

К этой стадии нужно обязательно проехать хотя бы 200 километров. Здесь используется такой же алгоритм, как и в предыдущих случаях. Главным отличием является скоростной режим. Машину нужно разгонять до 120-130 км/час.

Если меняются только колодки, то нужно перед этим тщательно очистить тормозные диски.

После установки всех деталей важно прокачать тормозную систему. Затем рекомендуется проехать около 800-900 метров на скорости 50 км/час

При этом следует плавно притормаживать. Далее желательно проехать 2-3 километра без тормозов для охлаждения колодок и поверхности диска.

Тормоза после замены колодок

После замены возможно недолго небольшое шуршание — это притираются колодки. Если же шуршание не убирается и диски греются во время движения без интенсивного торможения, то необходимо проверить движение суппорта на направляющих пальцах. Возможна ситуация, когда один из пальцев немного отогнут, то есть пальцы не параллельны и поэтому суппорт подклинивает даже несмотря на смазку в направляющих. В результате колодки прижаты постоянно к диску и не отходят от него, это провоцирует нагрев диска и звук шуршания. Проверить движение суппорта на направляющих можно если собрать тормоза без колодок. Тогда отсутствие колодок даст необходимое пространство для проверки движения суппорта, он должен легко скользить по своим направляющим в обе стороны.
