Реле поворотов своими руками
Иногда возникают ситуации, когда штатное реле поворотов выходит из строя и нет возможности приобрести новый прибор. В подобной ситуации можно попытаться сделать реле поворотников своими руками, чтобы обеспечить автомобиль необходимыми сигналами. Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно. Высокая точность достигается за счет использования ШИМ-контроллеров, используемых во всех схемах.
Самый простой заменитель электромагнитного реле рассчитан на максимальную мощность нагрузки 150 Вт. Она подключается в разрыв плюсовой клеммы. Если полевой ключ IRFZ44 заменить на модель IRF3205, то можно подключить и 200 Вт. Такая несложная схема обеспечивает высокую точность функционирования. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.
Периодичность мигания напрямую связана с емкостью конденсатора. При увеличении емкости, мигание лампочки будет более редким, и, наоборот, снижение емкости приведет к ускорению мигания. Маломощный диод 1n4148 может быть заменен любым аналогичным элементом. При достижении схемой мощности 80 Вт, в области полевого транзистора наблюдается незначительное выделение тепла. Это означает, что она готова к использованию.
Существует еще одна несложная схема реле поворотов с катушкой – простая, надежная и недорогая. Она способна зажигать как обычные лампочки, так и светодиодные и рассчитана на 12 В. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Светодиод устанавливается в цепь в качестве индикатора на время наладочных работ. Параметры устройства регулируются путем изменения сопротивления резистора.
Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем
Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.
Схема системы зажигания двигателя ГАЗ 3110
Электрооборудование ГАЗ 3110
Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:
- Стартер; Схема конструкции стартера для Газ 3110
- Моторчики печки и стеклоочистителя;
- Звуковые сигналы;
- Приборы освещения;
- Элементы системы зажигания;
- Магнитола, сигнализация, а также другие потребители, установленные пользователем.
На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.
Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.
У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.
Тахометр от Волги 3110
Генератор
Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».
Стартер
С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.
Так выглядит стартер для автомобиля Волга 3110
Блок предохранителей
На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.
Так выглядит блок предохранителей для ГАЗ 3110
Система зажигания
Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.
На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.
Неисправности электрооборудования
«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:
Электрическая схема стеклоочистителя Волги 3110
- На 406-ом моторе: часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
- не слишком надежен блок управления двигателем;
- часто выходит из строя ДМРВ отечественного производства;
- не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
На 402-ом двигателе:
Перегреваются и выходят из строя коммутаторы;
Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.
Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.
Электропроводка на автомобиле ГАЗ 3110
Блок предохранителей

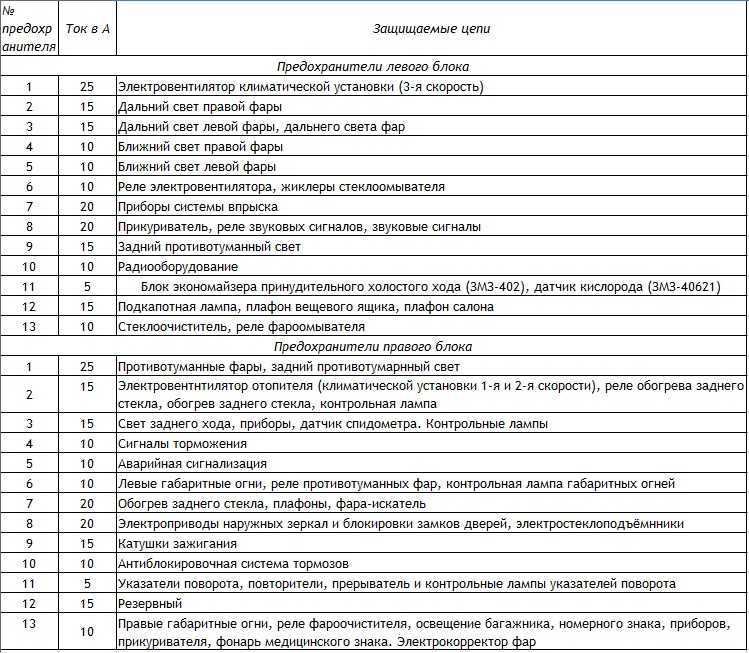

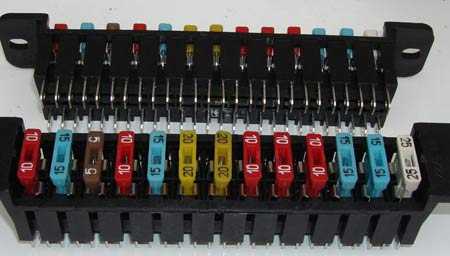

Основной блок предохранителей находится в салоне, над бардачком и состоит из двух частей. Для доступа к ним надо сдвинуть защитную полосу.
Фото — схема
Описание
Левый блок
| 1 | 25А Резерв |
| 2 | 15А Правая фара (дальний свет) |
| 3 | 15А Левая фара (дальний свет), контрольная лампа включения дальнего света фар |
| 4 | 10А Правая фара (ближний свет), электро корректор |
| 5 | 10А Левая фара (ближний свет) |
| 6 | 10А Реле электро вентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол |
| 7 | 20А Резерв |
| 8 | 20А Прикуриватель, звуковые сигналы, реле звуковых сигналов |
| 9 | 15А Задние противотуманные фонари |
| 10 | 10А Радиоприемник |
| 11 | 5А Блок системы управления двигателем |
| 12 | 15А Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа |
| 13 | 10А Стеклоочиститель, реле омывателей фар |
Правый блок
| 1 | 25А Передние противотуманные фары, задние противотуманные фонари |
| 2 | 15А Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель |
| 3 | 15А Фонари заднего хода, приборы, датчик спидометра |
| 4 | 10А Лампа стоп — сигнала, розетка переносной лампы |
| 5 | 10А Контрольная лампа аварийной сигнализации |
| 6 | 10А Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней |
| 7 | 20А Обогрев заднего стекла, плафоны, фара-искатель |
| 8 | 20А Резерв |
| 9 | 15А Электрический бензонасос (двигатель ЗМЗ-4062) |
| 10 | 10А Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) |
| 11 | 5А Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота |
| 12 | 15А Обогрев сидений |
| 13 | 10А Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака |
Блок предохранителей УАЗ Патриот
Блок предохранителей УАЗ Патриот 316300 с 2005 года выпуска
- К2 — реле-прерыватель стеклоочистителя;
- К3 — реле-прерыватель указателей поворота;
- К4 — реле включения ближнего света фар;
- К5 — реле включения дальнего света фар;
- К6 — дополнительное (разгрузочное) реле;
- К7 — реле включения обогрева заднего стекла;
- К8 — реле включения противотуманных фар;
- F1-F23 — плавкие предохранители (см. таблицу)
- К1 — реле стартера;
- К2 — реле времени стеклоомывателя двери задка;
- К3 -реле электровентилятора системы охлаждения двигателя;
- К4 — реле звуковых сигналов;
- К5 — реле электробензонасоса;
- К6 — реле КМПСУД;
- F1-F5 — плавкие предохранители (см. таблицу).
Расшифровка блока предохранителей УАЗ Патриот 316300 с 2005 года выпуска:
| Обозначение | Сила тока, А | Защищаемые цепи |
|---|---|---|
| Монтажный блок | ||
| F1 | 5 | Освещение приборов, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковой сигнал, электропривод зеркал |
| F8 | 20 | Элемент обогрева заднего стекла |
| F9 | 20 | Очистители и смыватели стекол |
| F10 | 20 | Резерв |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворотов |
| F17 | 7,5 | Плафоны освещения, подкапотная лампа, выключатель сигнала торможения |
| F18 | 25 | Отопитель, прикуриватель, выключатель обогрева заднего стекла |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F21 | 10 | Запасной предохранитель |
| F22 | 20 | Запасной предохранитель |
| F23 | 30 | Запасной предохранитель |
| Блок реле и предохранителей | ||
| F1 | 10 | Силовая цепь реле электробензонасоса |
| F2 | 20 | Силовая цепь реле КМПСУД |
| F3 | 20 | Силовая цепь реле стартера |
| F4 | 25 | Силовая цепь реле вентилятора |
| F5 | 80 (90) | Питание монтажного блока |
Блок предохранителей УАЗ Патриот 316300 с 2007 года выпуска
Cхема блока предохранителей:
- К2 — реле-прерыватель стеклоочистителя;
- К3 — реле-прерыватель указателей поворота;
- К4 — реле включения ближнего света фар;
- К5 — реле включения дальнего света фар;
- К6 — дополнительное (разгрузочное) реле;
- К7 — реле включения обогрева заднего стекла;
- К8 — реле включения противотуманных фар;
- F1-F23 — плавкие предохранители (см. таблицу)
- К1 — реле стартера;
- К2 — реле времени стеклоомывателя двери задка;
- К3 — реле звуковых сигналов;
- К4 — реле КМПСУД;
- К5 — реле электробензонасоса;
- К6 — реле электровентилятора;
- К7 — реле электровентилятора;
- F1-F10 — плавкие предохранители (см. таблицу)
- К1 — реле включения вентилятора отопителя салона;
- К2 — реле 1 заслонки рециркуляции;
- К3 — реле 2 заслонки рециркуляции;
- К4 — реле муфты компрессора;
- К5 — реле вентилятора 1;
- К6 — реле вентилятора 2;
- F1-F3 — плавкие предохранители (см. таблицу)
Расшифровка блока предохранителей:
| Обозначение | Сила тока, А | Защищаемые цепи |
|---|---|---|
| Монтажный блок | ||
| F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы, электропривод зеркал |
| F8 | Обогрева заднего стекла, наружных зеркал МУС | |
| F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
| F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F21-23 | 10; 20; 30 | Запасные предохранители |
| Блок реле и предохранителей | ||
| F1 | 30 | Силовая цепь реле вентилятора |
| F2 | 25 | Антиблокировочна¤ система (АБС) |
| F3 | 5 | Приборы |
| F4 | 10 | Силовая цепь реле электробензонасоса |
| F5 | 20 | Силовая цепь реле стартера |
| F6 | 30 | Силовая цепь реле вентилятора |
| F7 | 20 | Силова¤ цепь реле КМПСУД |
| F8 | 10 | Антиблокировочна¤ система (АБС) |
| F9 | 80 (90) | Питание монтажного блока |
| F10 | 40 | Антиблокировочна¤ система (АБС) |
| Реле и предохранители | ||
| F1 | 7,5 | Муфта компрессора кондиционера |
| F2, F3 | 30 | Вентилятор 1, вентилятор 2 |
Почему перегорает предохранитель
Назначение любого электрического предохранителя – защита подключённого потребителя от нагрузок по току, превышающих допустимые (установленные производителем) значения. Автомобильный предохранитель – это маленькая пластиковая деталь, внутри которых имеется провод с двумя выводами, предназначенными для подключения предохранителя в конкретный участок электрической цепи. Принцип работы предохранителя, отвечающего за прикуриватель, не отличается от всех других его собратьев: если сила тока превышает допустимые показатели (неизменные для ПП конкретного номинала), он начинает нагреваться до такой степени, что происходит расплавление его срединного участка. Цепь разрывается, и потребитель остаётся невредимым, поскольку весь удар принял на себя предохранитель, пожертвовав своей жизнью.
Такой подход более чем оправдан – стоимость предохранителя копеечная, заменить его можно за считанные секунды.
Поскольку бортовая электросеть современного транспортного средства включает не один десяток потребителей, количество предохранителей также велико, причём некоторые из них защищают не один, а несколько электрически устройств. Все они различаются номиналом, рассчитанным на определённое значение. В частности, номинал предохранителя прикуривателя в большинстве случаев – 15А.
Кроме значения силы тока, ПП различаются размерами и цветом. Их раскрашивание по идее должно облегчить автомобилистам ориентацию, однако мало кто из них с уверенностью может сказать, для каких целей предназначен предохранитель, судя только по его внешности. Скорее, эта «фича» оказалась полезной для автоэлектриков, но не для простых смертных.
Ещё более запутывает ситуацию использование разными автопроизводителями собственных цветовых схем, которые далеко не всегда совпадают.
Так что если у вас перегорел, например, предохранитель прикуривателя, перед его заменой лучше проштудировать руководство пользователя, дабы не допустить ошибку, которая может оказаться роковой.
Приведём маркировку расположенных в блоке предохранителей в зависимости от их типоразмера (в порядке возрастания):
- Mini (самые маленькие);
- Medium (среднеразмерные);
- Maxi (крупные);
- JCase (картриджного типа);
- PAL (тоже в оболочке типа картридж);
Отметим, что заменить сгоревший предохранитель прикуривателя на ПП другого типа с таким же номиналом не получится, поскольку у него не будет совпадать форма посадочного гнезда – это нужно учитывать при походе в автомагазин. Объявив продавцу, на сколько ампер предохранитель прикуривателя вашего авто, вы получите в ответ недоумённое лицо – одного номинала недостаточно.
Перегорание автомобильного ПП, как уже отмечалось, вызвано только одной причиной – скачкообразным превышением номинального значения силы тока. Но если говорить о том, почему возникают такие ситуации, то причины могут быть разными. Обычно это использование устройств, электрические параметры которых не соответствуют характеристикам бортовой сети или номиналу плавкого предохранителя. Что касается конкретно прикуривателя, что здесь в силу вступает и такой фактор, как время непрерывной работы потребителя: для поджигателя сигарет это примерно 10 секунд, а если подключить автопылесос, то он может трудиться в поте лица и час. Впрочем, и сам прикуриватель можно активировать почти непрерывно, и это тоже может оказаться непосильной нагрузкой на предохранитель.
А поскольку большинство новых электроприборов подключаются именно к гнезду прикуривателя, нужно чётко разбираться, на какую нагрузку рассчитано это устройство.
Но даже в тех случаях, когда электрические характеристики подключаемого прибора в полной мере соответствуют параметрам бортовой электросети, это не означает, что риск выхода из строя ПП равен нулю. Скачки напряжении были, есть и будут, и спрогнозировать из невозможно, поскольку их активатором может оказаться даже чисто внешний фактор – например, проезд вблизи мощного источника электромагнитных волн. Тем не менее, самая частая причина перегорания предохранителя прикуривателя – это подключение нагревательных приборов – электрочайника или кипятильника, которые для своей работы требуют отбора большой мощности, причём на длительный период времени. Так что если вы большой любитель горячих напитков – соизвольте запастись комплектом ПП – они вам наверняка понадобятся.
Но и использование менее требовательных к нагрузке, но некачественных электронных приборов (например, неизвестно где собранных видеорегистраторов) тоже может стать причиной выхода из строя плавкого предохранителя.

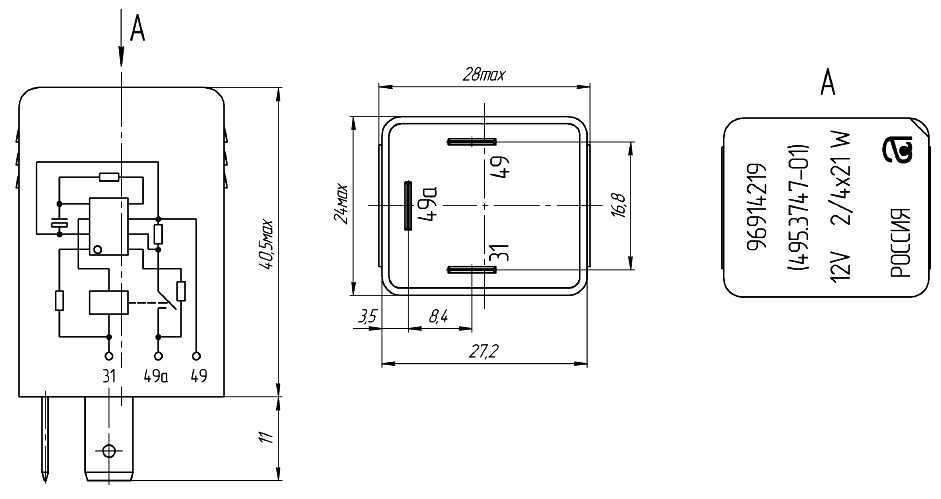

Назначение реле поворотов
В действующих в России Правилах дорожного движения четко указано, что при совершении маневров необходимо включать указатели поворота, а при их отсутствии — показывать направление движения рукой. Однако сейчас большинство автомобилей и мотоциклов оборудованы указателями поворотов, поэтому руками для указания направления движения приходится пользоваться нечасто.
Указатели поворотов при включении мигают, то есть — с определенными промежутками времени загораются и гаснут, поэтому они привлекают к себе внимание других участников дорожного движения, и не заметить включенный «поворотник» довольно сложно. Мигание указателей поворотов выполняет и еще одну роль — не позволяет водителям перепутать их включение со срабатыванием стоп-сигналов или включением габаритных огней. Периодическое включение и выключение (то есть — то самое мигание) ламп указателей поворотов реализуется с помощью простого устройства, которое входит в электрическую систему автомобиля — реле поворотов, которое часто называется просто прерывателем или реле-прерывателем
Периодическое включение и выключение (то есть — то самое мигание) ламп указателей поворотов реализуется с помощью простого устройства, которое входит в электрическую систему автомобиля — реле поворотов, которое часто называется просто прерывателем или реле-прерывателем.
Реле-прерыватель, включенное в цепь «поворотников», выполняет сразу три функции:
- Подача электрического тока на лампы указателей поворота (то есть, включает «поворотники»);
- Обеспечение прерывистой работы ламп указателей поворотов (их мигание);
- Создание характерных щелчков, сигнализирующих водителю автомобиля о работающих указателях поворота.
В автомобилях Волжского автозавода различных поколений и моделей используется несколько типов реле поворотов, которые обладают разными принципами работы и характеристиками.
Отличие реле включения фар на «Волге»
В схеме применяется универсальные электромагнитное реле отдельно для ближнего и дальнего света, кроме автомобиля Газ 3110 в схеме которого применяется реле особой конструкции, переключающее свет фар. Электромагнитное реле состоит из одного или двух неподвижных контактов, подвижного контакта закреплённого на якоре электромагнитной катушки и электромагнита. При подаче напряжение на выводы катушки в ней создаётся электромагнитное поле намагничивающее сердечник к которому притягивается якорь замыкая контакты.
Реле включения фар Газ 3110 так же как и универсальное реле имеет электромагнит, но к его якорю крепится не только подвижный контакт, а ещё и рычаг переключающего устройства. При переключении света фар на реле кратковременно подаётся питание, якорь электромагнитного реле притягивается замыкая дополнительные контакты дальнего света и приводя в действие переключательный механизм. После отпускания рычага переключения фар рвётся цепь на катушку электромагнита реле якорь отходит размыкая дополнительные контакты, а переключающее устройство замыкает контакты ближнего или дальнего света фар.
Общий вид расположения электрооборудования на автомобиле
Общий вид расположения электрооборудования на автомобиле
1 – блок реле (РС711 – реле переключения фар; 711.3747-0) – реле стартера; PC 431 Б или 931.3747 – реле стеклоочистителя; реле сигналов; реле обогрева заднего стекла; реле противотуманных фар; реле прерывателя указателей поворота);
2 – жиклеры стеклоомывателя с электроподогревом;
3 – выключатель света «Стоп» при торможении;
4 – дверные выключатели плафона (ВК2А2);
5 – плафон освещения салона (лампа КЛУ7/ТБЦ1);
6 – подкапотная лампа (А 12–10);
7 – боковые повторители указателей поворотов (лампа А 12-4-1);
8 – катушка зажигания (Б 116 или Б 116-01);
9 – датчик-распределитель зажигания (1908.3706);
10 – стартер (СТ230Б4);
11 – датчик аварийного давления масла (MM 111B);
12 – датчик аварийного уровня тормозной жидкости (ЯМ2.553.000-01);
Отличие реле включения фар на «Волге»
В схеме применяется универсальные электромагнитное реле отдельно для ближнего и дальнего света, кроме автомобиля Газ 3110 в схеме которого применяется реле особой конструкции, переключающее свет фар. Электромагнитное реле состоит из одного или двух
Реле включения фар Газ 3110 так же как и универсальное реле имеет электромагнит, но к его якорю крепится не только подвижный контакт, а ещё и рычаг переключающего устройства. При переключении света фар на реле кратковременно подаётся питание, якорь электромагнитного реле притягивается замыкая дополнительные контакты дальнего света и приводя в действие переключательный механизм. После отпускания рычага переключения фар рвётся цепь на катушку электромагнита реле якорь отходит размыкая дополнительные контакты, а переключающее устройство замыкает контакты ближнего или дальнего света фар.
Распиновка реле поворотов
Расположение выводов реле РС57 показано на рисунке. На клемму Б подается 12 вольт от бортсети автомобиля, с клеммы СЛ снимается сигнал на лампы. К терминалу КЛ подключается контрольная лампа.
Распиновка реле РС57.
У РС950 маркировка выводов нанесена прямо на корпус. Иногда из-за слоя пыли или загрязнений прочесть обозначения не удается. В этом случае надо протереть корпус прибора.
Распиновка прерывателя РС590.
У современных реле поворотников расположение выводов может быть различным, но все же производители стремятся к единому стандарту (с разной степенью успеха). У таких приборов распиновку лучше уточнять в справочниках.
В качестве примера указано расположение выводов у прерывателя поворотников 495.3747.
По итогам одного из опросов, проводимых ГИБДД, причиной около 20% ДТП стала неподача сигналов поворота. Содержание поворотников в исправном состоянии и их использование в случаях, предусмотренных ПДД, позволит снизить вероятность аварии приблизительно на указанную цифру.
Recommendations
Comments 9
406 мотор. греется генератор, плюсовой контакт на нем и провод до предохранителя. генератор новый на 100а. провод визуально нормальный. не могу понять причину. может у кого было так
W — «фазовый выход» например для подключения тахометра, сейчас никем неиспользуется, а вот про правильное подключение D+ смотри рис.9 — amastercar.ru/articles/el…equipment_of_car_11.shtml HL — контрольная лампочка с изображением акумулятора в приборке.
«B+ идет заряд D+ идет возбуждение, W — это вывод одной из фазных обмоток статора (на ней переменное напряжение). Может использоваться, например, для подсоединения тахометра или счётчика моточасов на какой-нибудь спецтехнике. На автовазовских изделиях эта клемма не особо актуальна.»
информация из инета)
D+ — на приборку, напряжение. W — на тахометр.
так, D+ yна приборку или же возбуждение?
Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями
предохранителя
Сила тока,
А
Защищаемые
цепи
Предохранители верхнего блока
Система управления двигателем
(двигатели ЗМЗ-40522, ЗМЗ-40524)
выключатель «массы» (автомобили ГАЗ-3221 и модификации)
Электродвигатели очистителя и омывателя ветрового стекла
Реле включения ближнего света фар,
антиблокировочная система тормозов (ABS)
Прикуриватель, звуковые сигналы
Реле звуковых сигналов, комбинация приборов, часы
Электродвигатель дополнительного отопителя,
электронасоса системы отопления
(автомобили с двумя рядами сидений)
лампы света заднего хода,
датчик скорости, реле стеклоочистителя
Датчик концентрации кислорода
(двигатели ЗМЗ-40522, ЗМЗ-40524)
Система управления двигателем
(двигатели ЗМЗ-40522, ЗМЗ-40524)
Предохранители нижнего блока
Дальний свет правой фары, контрольная лампа включения дальнего света фар
Дальний свет левой фары
Ближний свет правой фары
Ближний свет левой фары
Лампы заднего противотуманного света,
контрольная лампа включения противотуманного света
плафон грузового салона,
плафон освещения подножки автобуса,
подкапотная лампа, плафоны освещения пассажирского салона автобусов
Лампы подсветки комбинации приборов, переключателей, прикуривателя
Лампы правого габаритного огня, корректора света фар,
плафона освещения вещевого ящика
Лампы левого габаритного огня, сигнальная лампа включения
Отличие реле включения фар на «Волге»
В схеме применяется универсальные электромагнитное реле отдельно для ближнего и дальнего света, кроме автомобиля Газ 3110 в схеме которого применяется реле особой конструкции, переключающее свет фар. Электромагнитное реле состоит из одного или двух
неподвижных контактов, подвижного контакта закреплённого на якоре электромагнитной катушки и электромагнита. При подаче напряжение на выводы катушки в ней создаётся электромагнитное поле намагничивающее сердечник к которому притягивается якорь замыкая контакты.
Реле включения фар Газ 3110 так же как и универсальное реле имеет электромагнит, но к его якорю крепится не только подвижный контакт, а ещё и рычаг переключающего устройства. При переключении света фар на реле кратковременно подаётся питание, якорь электромагнитного реле притягивается замыкая дополнительные контакты дальнего света и приводя в действие переключательный механизм. После отпускания рычага переключения фар рвётся цепь на катушку электромагнита реле якорь отходит размыкая дополнительные контакты, а переключающее устройство замыкает контакты ближнего или дальнего света фар.
Распиновка реле поворотов
Расположение выводов реле РС57 показано на рисунке. На клемму Б подается 12 вольт от бортсети автомобиля, с клеммы СЛ снимается сигнал на лампы. К терминалу КЛ подключается контрольная лампа.
У РС950 маркировка выводов нанесена прямо на корпус. Иногда из-за слоя пыли или загрязнений прочесть обозначения не удается. В этом случае надо протереть корпус прибора.
У современных реле поворотников расположение выводов может быть различным, но все же производители стремятся к единому стандарту (с разной степенью успеха). У таких приборов распиновку лучше уточнять в справочниках.
По итогам одного из опросов, проводимых ГИБДД, причиной около 20% ДТП стала неподача сигналов поворота. Содержание поворотников в исправном состоянии и их использование в случаях, предусмотренных ПДД, позволит снизить вероятность аварии приблизительно на указанную цифру.
