Электрическая схема ВАЗ-21214М 2011 года
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44
- 1 – фара правая;
- 2 – реле стартера;
- 3 – колодка жгута переднего к колодке жгута панели приборов;
- 4 – датчик температуры воздуха;
- 5 – датчик температуры охлаждающей жидкости;
- 6 – датчик контрольной лампы давления масла;
- 7 – сигнал звуковой ваз-21214;
- 8 – датчик уровня тормозной жидкости;
- 9 – фара левая;
- 10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
- правого;
- 11 – колодки жгута переднего и электродвигателя стеклоочистителя;
- 12 – электродвигатель стеклоочистителя;
- 13 – колодки жгута переднего и провода соединительного стартера;
- 14 – стартер;
- 15 – батарея аккумуляторная;
- 16 – генератор;
- 17 – колодка жгута переднего и провода соединительного генератора;
- 18 – боковой указатель поворота правый;
- 19 – подфарник правый;
- 20 – электродвигатель омывателей;
- 21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
- левого;
- 22 – подфарник левый;
- 23 – боковой указатель поворота левый.
СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44
- 1 – контроллер;
- 2 – колодка диагностики;
- 3 – датчик массового расхода воздуха;
- 4 – датчик температуры охлаждающей жидкости;
- 5 – датчик фаз;
- 6 – модуль электробензонасоса;
- 7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
- 8 – катушки зажигания;
- 9 – свечи зажигания;
- 10 – педаль акселератора электронная;
- 11 – дроссельный патрубок с электроприводом;
- 12 – электровентилятор системы охлаждения двигателя правый;
- 13 – электровентилятор системы охлаждения двигателя левый;
- 14 – датчик детонации;
- 15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
- 16 – форсунки ваз-21214;
- 17 – электромагнитный клапан продувки адсорбера;
- 18 – датчик кислорода управляющий;
- 19 – датчик кислорода диагностический;
- 20 – датчик положения коленчатого вала;
- 21 – блок управления АПС;
- 22 – индикатор состояния АПС;
- 23 – блок предохранителей ЭСУД;
- 24 – предохранитель цепи питания электробензонасоса;
- 25 – реле электробензонасоса;
- 26 – реле электровентилятора системы охлаждения двигателя левого;
- 27 – реле электровентилятора системы охлаждения двигателя правого;
- 28 – реле зажигания;
- 29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
- приборов.
СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44
- 1 – реле дополнительное;
- 2 – реле-прерыватель указателей поворота;
- 3 – реле стеклоочистителя;
- 4 – выключатель зажигания;
- 5 – выключатель аварийной сигнализации;
- 6 – реостат;
- 7 – переключатель света фар и указателей поворота;
- 8 – переключатель очистителя и омывателя ветрового стекла;
- 9 – блок предохранителей основной;
- 10 – блок предохранителей дополнительный;
- 11 – комбинация приборов;
- 12 – выключатель наружного освещения;
- 13 – выключатель очистителя заднего стекла;
- 14 – выключатель обогрева заднего стекла;
- 15 – выключатель заднего противотуманного огня;
- 16 – переключатель электродвигателя отопителя;
- 17 – дополнительный резистор электродвигателя отопителя;
- 18 – электродвигатель отопителя;
- 19 – реле дальнего света фар;
- 20 – реле ближнего света фар;
- 21 – реле обогрева заднего стекла;
- 22 – реле заднего противотуманного огня;
- 23 – прикуриватель ваз-21214;
- 24 – датчик включения дифференциала;
- 25 – выключатель сигнала торможения;
- 26 – выключатель лампы света заднего хода;
- 27 – выключатель контрольной лампы ручного тормоза;
- 28 – осветитель;
- 29 – осветитель;
- 30 – колодка жгута панели приборов к жгуту переднему;
- 31 – колодка жгута панели приборов к радиоаппарату;
- 32 – колодка жгута панели приборов к жгуту системы зажигания;
- 33 – колодка жгута панели приборов к жгуту заднему;
- 34 – контрольная лампа включения дифференциала;
- 35 – контрольная лампа обогрева заднего стекла;
- 36 – выключатель сигнала положения педали сцепления;
- 37 – датчик скорости.
СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44
- 1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
- 2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
- 3 – включатель плафона освещения салона в стойке двери водителя;
- 4 – включатель плафона освещения салона в стойке двери пассажира;
- 5 – плафон освещения салона левый;
- 6 – плафон освещения салона правый;
- 7 – электрический бензонасос с датчиком указателя уровня топлива;
- 8 – элемент обогрева заднего стекла;
- 9 – дополнительный сигнал торможения;
- 10 – фонарь правый;
- 11 – фонарь левый ваз-21214;
- 12 – фонарь освещения номерного знака;
- 13 – фонарь освещения номерного знака;
- 14 – электродвигатель очистителя заднего стекла;
- 15 – электродвигатель омывателя заднего стекла.
Блок предохранителей Нива — Как отремонтировать ВАЗ
Рассмотрим блок предохранителей Нива 21213 и 21214, что он из себя представляет и какие цепи защищает, размерем так же его расшифровку по предохранителям и их назначении, в таблице приведены и описания имеющихся реле в блоке предохранителей ВАЗ НИВА
| Обозначение предохранителя и сила тока, (А) | Назначение блока предохранителей Нива (21213 21214) |
| 1 (16 А) | Вентилятор отопителя — электродвигатель, очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного, обогрев заднего стекла — реле включения, очистители и омыватели заднего стекла и ветрового стекла |
| 2 (8 А) | Предохранитель поворотника, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота, фонарей заднего хода, очистителя ветрового стекла (моторедуктор и реле), генератора — обмотка возбуждения, контрольные лампы (уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз), указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва, вольтметр |
| 3 (8 А) | Предохранитель дальнего света левой фары и контрольная лампа панели управления в блоке Нива |
| 4 (8 А) | Дальний свет правой фары |
| 5 (8 А) | Ближний свет левой фары |
| 6 (8 А) | Ближний свет правой фары |
| 7 (8 А) | Предохранитель габаритных огней: левый передний и правый задний, контрольная лампа панели приборов, освещение номерного знака в блоке предохранителей Нива |
| 8 (8 А) | Габаритные огни: правый передний и левый задний, подсветка: панель приборов, прикуриватель, выключатели и переключатели салона |
| 9 (16 А) | Указатель поворотов и реле прерыватель аварийной сигнализации, контрольная лампа аварийной сигнализации, обогрев заднего стекла: нагревающий элемент и реле включения (контакты) |
| 10 (16 А) | Звуковой сигнал, штепсельная розетка, освещение салона, стоп-сигнал — задние фонари |
| 13 (8 А) | Противотуманные фонари — задние, очиститель фар — электродвигатель: момент пуска, момент прохождения щеток исходного положения |
| 15 (16 А) | Прикуриватель |
Дополнительный блок на Нива 21214 (система впрыска) располагается в отдельно с левой стороны под панелью приборов автомобиля
| Предохранители системы впрыска | Назначение отдельного блока предохранителей Нива |
| 1 (30 А) | Вентиляторы охлаждения |
| 2 (15 А) | Электробензонасос |
| 3 (15 А) | Блок управления |
| 4 (15 А) | Главное реле системы впрыска |
Расположение

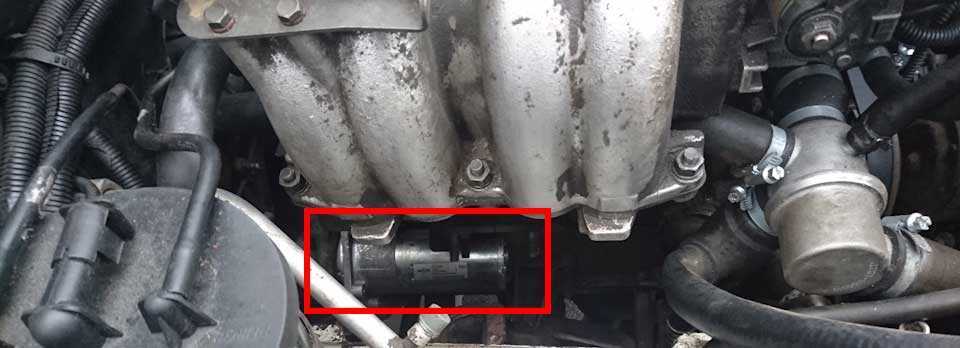

Стартер ВАЗ 2121 находится на корпусе коробки переключения передач, обнаружить его можно заглянув под капот, и обратить внимание под впускной коллектор двигателя, именно под ним и находится стартер
Устройство
Основными элементами электростартера являются: якорь, статор, щеточный узел и втягивающее реле. Подробную конструкцию можно увидеть на картинке ниже.
Рассмотрим основные детали стартера более подробно.
Якорь
Это своего рода ротор двигателя постоянного тока, который способен вращаться с высокой частотой. На валу якоря находится бендикс, который входит в зацепление с маховиком двигателя. Между двумя этими деталями и происходит процесс зацепа и раскручивания коленчатого вала.
Статор
Это обмотка внутри корпуса стартера, которая служит для создания магнитного поля, чтобы якорь стартера пришел во вращение. Эта деталь довольно простая в исполнении.

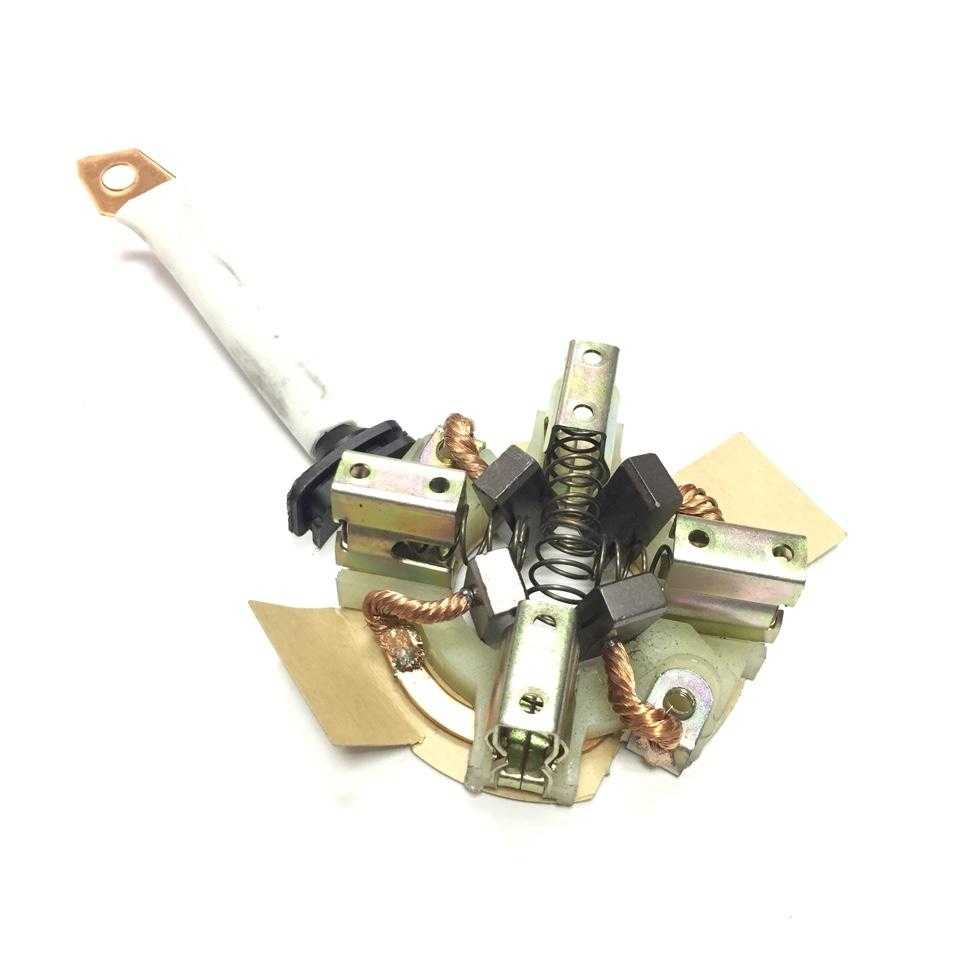

Щеточный узел
Данная деталь необходимо для создания электрического контакта с подвижной частью якоря (коллектором). Щеточный узел это устройство состоящее из щеткодержателей и самих щеток, которые проводят электрический ток между статором и ротором.
Втягивающее реле
Это реле, которое обеспечивает сцепления якоря стартера с венцом маховика по средствам электромагнитной индукции. Оно позволяет вводить и выводить из зацепления якорь стартера без повреждений шестерней. Основной частью втягивающего реле является соленоид.
Электрооборудование Нива ВАЗ 21213, 21214, 2131 lada 4×4
Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумулятор заряжается.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.
Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов.
Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления двигателем (инж)).
| При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе).
Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены. |
О диагностике электрооборудования
Для её количественной диагностики достаточно иметь простой мультиметр, измеряющий напряжения, действующие на автомобиле.
Машина не заводится — втягивающее реле щёлкает, но не крутится стартер. Если напряжение АКБ в норме и нет окислений клемм, то, воспользовавшись вольтметром, проверим падение напряжения сначала на самих клеммах, потом от плюсовой клеммы к втягивающему реле и от минусовой клеммы к двигателю. Если падение напряжения между соединениями не превышает 0.3 вольта — дефект стартера. Если очень «туго» крутит стартер — провести те же операции.
Нет нормальной зарядки — повторить те же операции по поиску падения напряжения на заземлении генератора, переход от клеммы выхода генератора к клемме провода, идущего на АКБ, и переход от клеммы провода к клемме АКБ. В зависимости от конструкции самого генератора проверяют напряжение на возбуждение. А вот для качественной оценки работы диодного моста, к сожалению, вольтметр не пригоден! Нужен прибор для регистрации колебания напряжения вырабатываемого генератором.
Вообще, большинство неисправностей в электрической части автомобиля связаны именно с плохими контактами на разъёмах, в соединениях жгута проводов и электрохимической эрозией самих проводов в местах трещин и повреждения изоляции. Такие виды дефектов вычисляются путём замера падения напряжения на участке цепи с последующим ремонтом или заменой повреждённого участка.
Короткий пример. Клиенты жалуются на повышенные обороты двигателя при отпущенной педали газа в ходу. Почти на 100% это связано с завышенным напряжением, выходящим с датчика положения дроссельной заслонки. Одна из наиболее вероятных причин — плохой контакт на обжимке разветвления массы в пучке проводов. При работающем двигателе нужно проверить напряжение на минусовой клемме датчика, просунув щуп к контакту, относительно двигателя. Падение напряжения не должно превышать 0.2 Вольта. Потом проверить полное закрытие заслонки до упора, и только после этого дефектовать датчик.

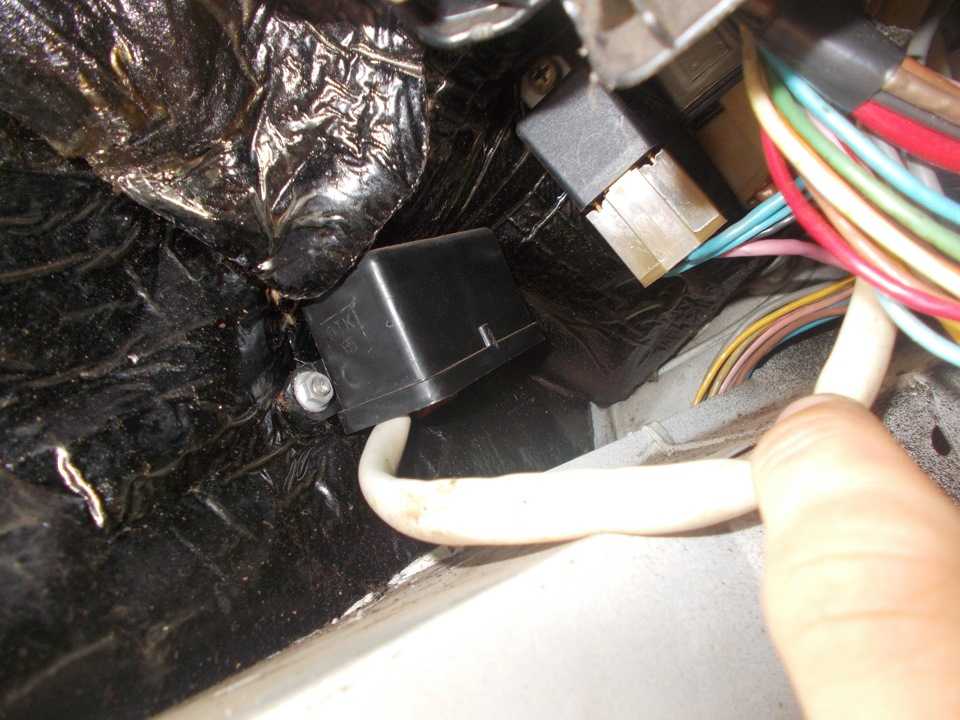

Схема реле стартера на Нива Шевроле
Для того, чтобы узнать где расположено реле стартера на Нива Шевроле рекомендуем вам обратиться к схеме предохранителей и реле данной модели автомобиля

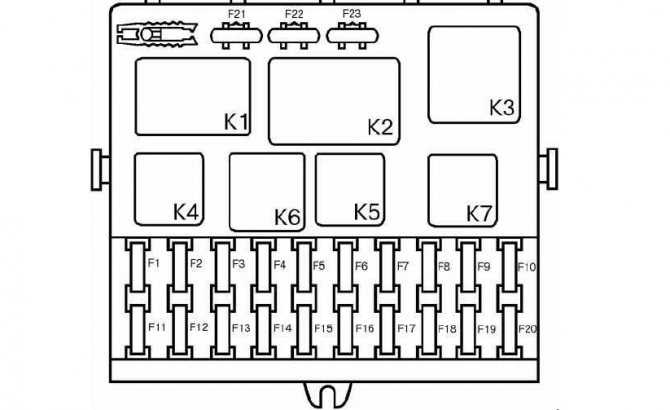

Схема предохранителей и реле на Шевроле Нива
| Реле | |
| К1 | С 2009 года: Реле очистителя ветрового стеклаДо 2009 года: Реле контроля исправности ламп (вместо реле устанавливаются перемычки) |
| К2 | С 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализацииДо 2009 года: Реле очистителя ветрового стекла |
| К3 | С 2009 года: Реле ближнего света фарДо 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации |
| К4 | С 2009 года: Реле дальнего света фарДо 2009 года: Реле ближнего света фар |
| К5 | С 2009 года: Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)До 2009 года: Реле дальнего света фар |
| К6 | С 2009 года: Реле обогрева стекла двери багажного отделенияДо 2009 года: Дополнительное реле (Разгружает контакты выключателя зажигания) |
| К7 | Реле обогрева стекла двери багажного отделения |
| К8 | Резерв |
Проверка реле стартера на Шевроле Нива – пошаговая инструкция
Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:
- если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;
- если стартер работает, но мотор не запускается;
- если стартер щелкает и не запускается.
При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.
Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.
Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.
Процесс снятия и замены
Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.
Необходимые инструменты
Для работы нам понадобятся самые обычные инструменты, которые всегда есть под рукой у любого водителя, а именно:
- набор новых электропредохранителей;
- набор ключей;
- отвертка.
Набор ключей, который должен быть у каждого автолюбителя
Этапы
Перед началом работ по замене нужно отсоединить минусовый провод аккумулятора.
Далее при помощи отвертки откручиваем винты, которыми закреплен кожух и убираем его.
Смотрим по схеме, где находится перегоревший предохранитель.
Находим его в колодке и извлекаем.
Берем такой же по номиналу и устанавливаем на место извлеченного.
Внимание! На обратной стороне блока находится электропредохранитель электровентилятора его номинал 30 А, его корпус окрашен в зеленый цвет. Прочие элементы имеют номинал 15 А и они синего цвета.
Если не планируем менять колодку, то на этом работа закончена и нам остается только установить на место кожух и закрепить его винтами.

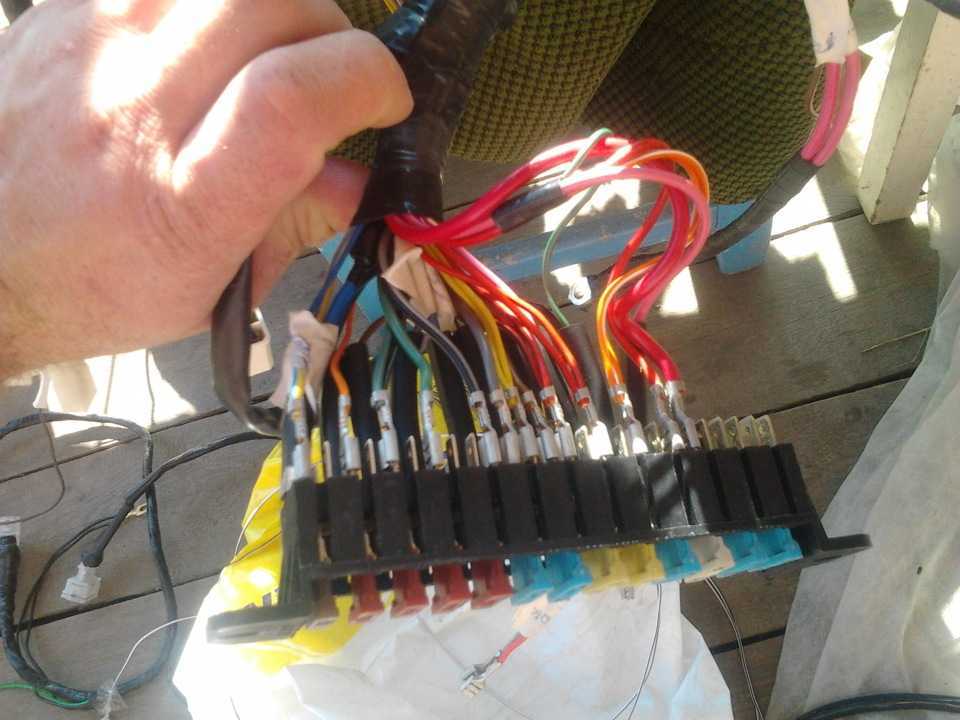

Но если вы решили привести систему с предохранителями в порядок и заменить старую колодку новой, то нам нужно при помощи торцовой головкой на 8 открутить пару гаек, которыми крепится колодка.
Теперь снимаем непосредственно сам блок.

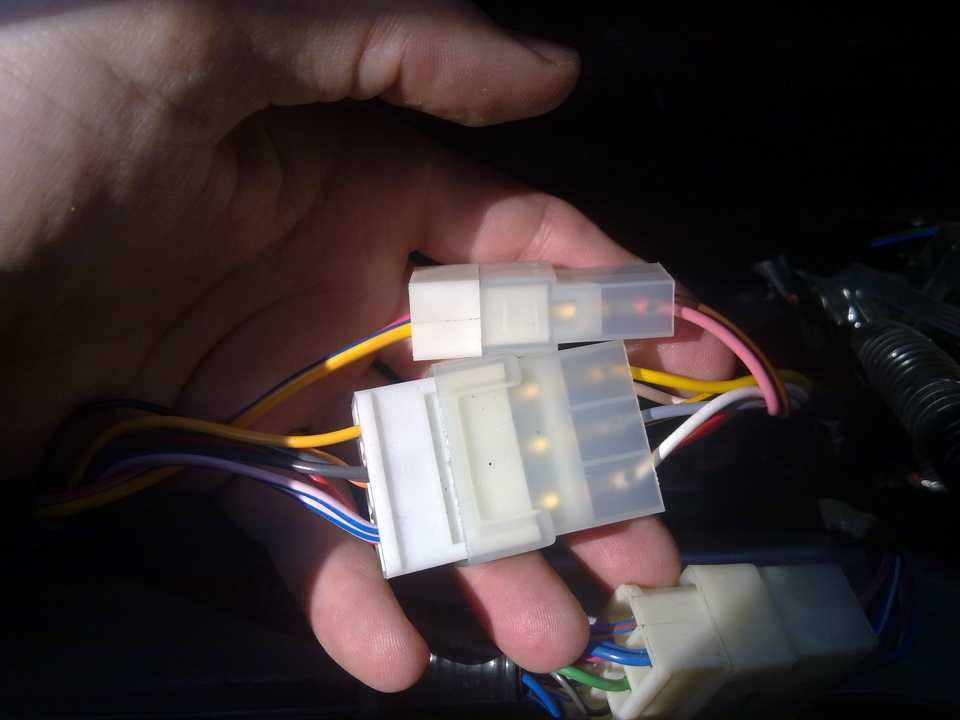

Отсоединяем колодочку с проводами.
Меняем блок.
Устанавливаем в него предохранители.
Закрепляем его гайками.
Возвращаем на место кожух и закручиваем винты.
На этом работа с электропредохранителями на автомобиле ВАЗ 2121 Нива закончена.. Внимание! Если предохранитель опять перегорит, то необходимо просмотреть всю цепь, а конкретно тот потребитель, за который отвечает данный предохраняющий элемент
Внимание! Если предохранитель опять перегорит, то необходимо просмотреть всю цепь, а конкретно тот потребитель, за который отвечает данный предохраняющий элемент. Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего
Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего.
В этом видео на примере вазовской шестерки показаны некоторые причины замены блока. Как видите, во время экспуатации корпус деформировался, заметны подплавления.
Как видео все очень просто по времени такая работа займет не более получаса, вместо двух-трех часов стояния на станции технического обслуживания и траты лишних денег.
Электрооборудование Ваз 21213, 21214 Нива
21. Электрооборудование
Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.
Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.
При работе генератора аккумуляторная батарея заряжается.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.
Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».
Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.
Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.
Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).
| При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены. |
Цепи, защищаемые плавкими предохранителями
| № предохранителя | Защищаемые цепи (ток) |
| 1 (16 А) | Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла |
| 2 (8 А) | Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр |
| 3 (8 А) | Левая фара (дальний свет).Контрольная лампа дальнего света фар |
| 4 (8 А) | Правая фара (дальний свет) |
| 5 (8 А) | Левая фара (ближний свет) |
| 6 (8 А) | Правая фара (ближний свет) |
| 7 (8 А) | Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света |
| 8 (8 А) | Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей |
| 9 (16 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения |
| 10 (16 А) | Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала) |
| 13 (8 А) | Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар |
| 15 (16 А) | Прикуриватель |
* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.
схема, расположение и способы замены
Электропредохранители на авто меняются в случае их перегорания, в обязательном порядке соблюдая их номинал. Но на автомобиле ВАЗ 2121 Нива случаются и другие ситуации. К примеру, многие автомобилисты жалуются, что иногда электропредохранители просто выпадают из колодки. Именно поэтому рекомендуется сменить старый блок на новый, в котором предохраняющие элементы держатся намного лучше.
Ваз 2121 — Нива
Расположение
Предохранители в ВАЗ 2121 Нива находятся в салоне транспортного средства и закрыты специальным кожухом. Это достаточно удобное место для того, чтобы в любой момент произвести замену перегоревшего и при этом обойтись можно самыми обычными инструментами
Особенно это важно зимой или когда идет дождь, нет необходимости выходить на улицу, если поломка приключилась в пути
Схема расположения защитных элементов Таблица с расшифровкой схемы
Расшифрока схемы
Процесс снятия и замены
Для того чтобы заменить перегоревший электропредохранитель не нужны особые знания и навыки. Все очень просто.
Необходимые инструменты
Для работы нам понадобятся самые обычные инструменты, которые всегда есть под рукой у любого водителя, а именно:
- набор новых электропредохранителей;
- набор ключей;
- отвертка.
Набор ключей, который должен быть у каждого автолюбителя
Этапы
Перед началом работ по замене нужно отсоединить минусовый провод аккумулятора.
Далее при помощи отвертки откручиваем винты, которыми закреплен кожух и убираем его.
Смотрим по схеме, где находится перегоревший предохранитель.
Находим его в колодке и извлекаем.
Берем такой же по номиналу и устанавливаем на место извлеченного.
Внимание! На обратной стороне блока находится электропредохранитель электровентилятора его номинал 30 А, его корпус окрашен в зеленый цвет. Прочие элементы имеют номинал 15 А и они синего цвета.
Если не планируем менять колодку, то на этом работа закончена и нам остается только установить на место кожух и закрепить его винтами.
Но если вы решили привести систему с предохранителями в порядок и заменить старую колодку новой, то нам нужно при помощи торцовой головкой на 8 открутить пару гаек, которыми крепится колодка.
Теперь снимаем непосредственно сам блок.
Отсоединяем колодочку с проводами.
Меняем блок.
Устанавливаем в него предохранители.
Закрепляем его гайками.
Возвращаем на место кожух и закручиваем винты.
На этом работа с электропредохранителями на автомобиле ВАЗ 2121 Нива закончена.. Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего
Никогда не пользуйтесь самодельными перемычками либо электропредохранителя иного номинала вместо перегоревшего.
В этом видео на примере вазовской шестерки показаны некоторые причины замены блока. Как видите, во время экспуатации корпус деформировался, заметны подплавления.
Как видео все очень просто по времени такая работа займет не более получаса, вместо двух-трех часов стояния на станции технического обслуживания и траты лишних денег.
Загрузка …
avtozam.com
Расположение блоков реле и их назначение
Практически все электрические устройства на этих автомобилях рассчитаны на напряжение в 12 вольт. При этом ампераж может варьироваться от сотен ампер до десятков миллиампер. Для разделения силовых и управляющих токов используют коммутационное реле. Это предупреждает провода от чрезмерного нагрева или возгорания. Параллельно уменьшает общее количество проводки в автомобиле. Расположение коммутаторов в машине:
- Слева под приборной панелью расположен блок 1 под первым набором предохранителей. Здесь находятся реле бензонасоса Нива 21214, зажигания, главного коммутатора и обоих электровентиляторов.
- Справа от рулевой колонки блок реле отвечает за противотуманные фары, подогрев заднего стекла двери багажника и оба вида света (два элемента на дальний и ближний свет).
- Выше второго блока расположены реле аварийной сигнализации и поворотников.
- Реле стартера на Ниве 21214 рассчитан на несколько сот ампер и установлен в моторном отсеке.
Два блока предохранителей на ВАЗ 2121
Для работы с необходимыми элементами следует потянуть на себя защелку и открыть крышку.
Наиболее частые элементы для замены в Ниве-2121.
- Ф1 (16) — перемычка электрического двигателя отопительного вентилятора, включение и выключение обогрева, омывателя стекла заднего вида.
- Ф2(8) — рулевой переключатель очистителя передних стекол, выключатель сигнализационной системы, реле-прерыватель, выключатель заднего освещения, датчики приборной панели: температурный датчик охлаждающей жидкости, датчик уровня топлива, тахометр, контрольные лампочки — повороты, блокировки дифференциала, аварийного состояния системы тормозов, давления масла, количества топлива, заряда аккумулятора.
- Ф10(16) – сигналы, освещение, стоп-сигналы.
Схема предохранителей карбюраторной ВАЗ Нивы

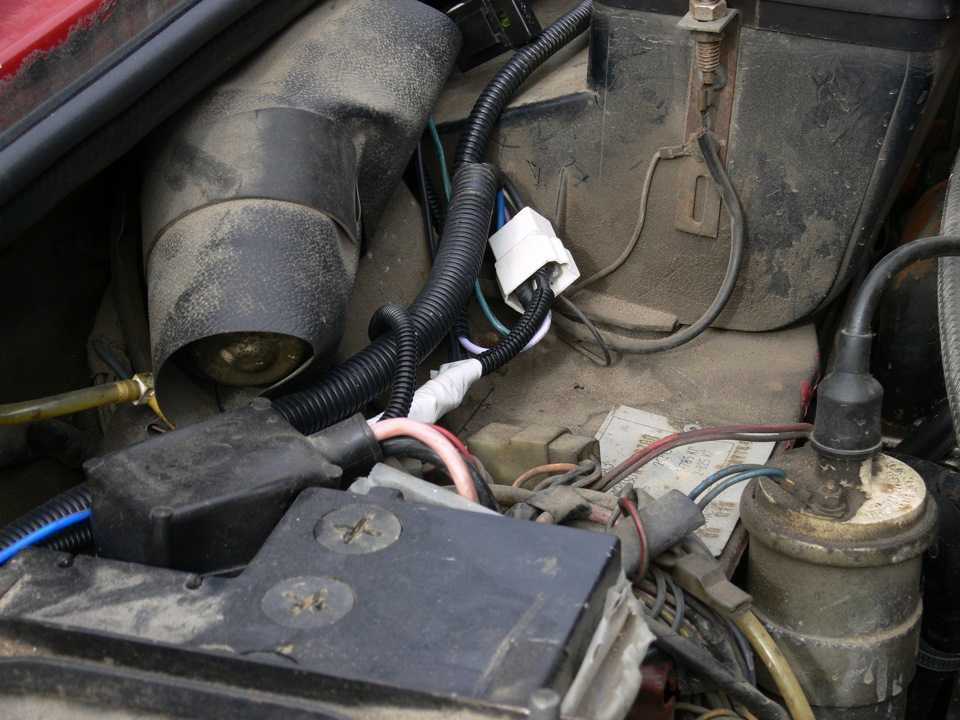

Единственное отличие между монтажными блоками Нивами с инжекторной и карбюраторной системами связано с блоком. Он находится под капотом автомобиля в специально выделенном для этого отсеке. Его схема выглядит так:
Расположение предохранителей Нивы 21213
Эта схема актуальна для всех моделей семейства, выпускавшихся с 1997 г. по 1999 г.
|
Номер |
Предназначение |
|
1 |
Выключатель зажигания |
|
2 |
Главное реле |
|
3 |
Катушка БУ |
|
4 |
Клапан |
|
5 |
Выключатель карбюратора |
|
6 |
Резерв |
Схема расположения предохранителей ВАЗ 2121 Нива
В модели с инжекторной подачей топлива расположены по такой же схеме, что и в других моделях семейства подобного типа.
Где стоят реле в ниве
В этой статье я расскажу вам где стоят реле в ниве. Электронные устройства и блоки автомобиля ВАЗ 2121 питаются напряжением 12 вольт. Каждый элемент рассчитан на точную нагрузку, поэтому сила тока может быть десятки миллиампер, или сотни ампер. Если от управляющих устройств до исполнительных механизмов подавать питание с рабочими параметрами – автомобиль будет опутан толстыми жгутами кабелей.
Для примера рассмотрим подключение двигателя вентилятора охлаждения.
С блока управления (4) подается слаботочный сигнал на управляющие коммутаторы 2, 6, 8. Для этого используются тонкие провода, расположенные в общем жгуте управления. Катушки реле потребляют немного, и могут находиться под напряжением сколько угодно. Рабочий ток коммутируется на потребителя с помощью силовых контактов.
От клеммы аккумулятора (с) через предохранитель (3) по силовому проводу подается напряжениедля питания двигателей вентилятора.
