Разборка и ремонт стартера chevrolet niva

Как снять стартер на Шевроле Нива с кондиционером и без

Иногда бывает так, что автолюбитель, преодолев какую-нибудь особо глубокую лужу, обнаруживает, что машина перестала заводиться. Произойти такое может с любым автомобилем, однако с Шевроле Нивой это случается особенно часто. О том, как самостоятельно снять стартер с этой машины, мы и расскажем читателю в этой статье.

Расположение узла

Стартер на Шевроле Ниву

Если открыть капот Шевроле Нивы, то стартер будет находиться слева от двигателя, сразу под впускным коллектором. Однако увидеть его не получится, поскольку сверху его закрывает теплозащитный кожух. Увидеть снизу его тоже нельзя, поскольку там его закрывает защита картера. Так что единственный способ до него добраться — снять все эти защитные приспособления.

Необходимые инструменты

1. Отвёртка с плоским жалом (средних размеров).
2. Комплект торцовых головок с воротком-трещоткой.
3. Комплект рожковых ключей.
4. Комплект накидных ключей.

Как снять защиту и стартер

1. Машина устанавливается над смотровой ямой. Открывается капот, с помощью рожкового ключа на 10 откручивается и снимается отрицательная клемма аккумулятора.
2. Из смотровой ямы с помощью торцовой головки на 13 откручиваются все крепёжные болты защиты картера.

   Защита картера снимается торцовой головкой

3. Перед стартером находится крепёжная штанга. Она удерживается двумя болтами на 14 (1 сверху, 1 снизу). Оба болта откручиваются торцовой головкой, затем штанга снимается. Откручивается нижний крепёжный болт штанги
4. Теперь снимается теплозащитный кожух. Сверху он крепится двумя болтами на 10 (для их откручивания придётся вылезти из ямы и действовать сверху, через капот). Снизу откручивается один крепёжный болт на 10 (для этого лучше всего использовать торцовую головку с воротком-трещоткой). После откручивания всех болтов кожух снимается. Этот кожух необходимо снять
5. Открывается доступ к стартеру. Он удерживается тремя болтами на 13, два из которых находятся наверху, один внизу. Один из верхних болтов лучше откручивается накидным ключом на 13. Для откручивания остальных используется обычный рожковый ключ.
6. Как только все три болта выкручиваются, стартер легко снимается со штатного места. Крепёжные болты откручены, стартер снимается

Выше приводится последовательность снятия стартера с автомобиля без кондиционера. На Шевроле Ниве с кондиционером последовательность та же, за исключением двух моментов.

• Теплозащитный кожух стартера на Ниве с кондиционером имеет немного другую форму и он на 3 см короче.
• Для того чтобы получить доступ к верхним крепёжным болтам стартера, вначале придётся снять шланг заборника тёплого воздуха. Хомут, которым он крепится к двигателю, ослабляется с помощью плоской отвёртки, и шланг снимается, открывая доступ к креплению стартера.

Как видим, основная проблема не в том, чтобы снять стартер с Шевроле Нивы, а в том, чтобы до него добраться. Здесь же следует отметить, что приведённая выше методика снятия стартера — не единственная.

Некоторые автолюбители предпочитают снимать стартер через верх, без использования смотровой ямы. Однако времени на это уходит больше, и для проведения этой процедуры требуется немалый опыт.

Именно по этой причине в статье приведён традиционный вариант «нижнего» снятия стартера.

• Алексей Степанов
• Распечатать

Выбор комплектующих

Оригинальный стартер выпускается компанией LADA и поставляется в оригинальной упаковке голубого цвета. Он маркируется артикулом 21214-3708010-01. Стоимость данной детали – от четырех до пяти тысяч рублей, в зависимости от магазина.

Чтобы не наткнуться на подделку, внимательно рассмотрите коробку. Недопустимо наличие посторонних логотипов, отсутствие артикула на коробке, несоответствие цветов. Должна насторожить низкая цена.

Альтернативные варианты выпускают такие компании, как Fenox, Krauf, Valeo. Перечисленные бренды отличаются повышенным качеством продукции и достаточно доступными расценками. Цена на стартеры варьируется от 2200 до 4700 рублей.

Предохранители и реле Lada 2121

25.05.2016

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

№ релеРасшифровка

1
Блок предохранителей системы управления мотора

2
Реле очистителя ветро­вого стекла

3
Блоки предохранителей

4
Блок реле системы управления мотором

Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)Защищаемые цепи

F1 (16)
Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

F2(8)
Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3(8)
Левая фара (дальний свет), контрольная лампа включения дальнего света

F4(8)
Правая фара (дальний свет)

F5(8)
Левая фара (ближний свет)

F6(8)
Правая фара (ближний свет)

F7(8)
Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

F8(8)
Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

F9 (16)
Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

F10(16)
Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

F11 (8)
Резерв

F12(8)
Резерв

F13(8)
Контакты реле противотуманного света в задних фонарях

F14(16)
Предохранитель прикуривателя

F15(16)
Резерв

F16(8)
Резерв

Блок предохранителей системы управления мотором.

На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

Схема расположения предохранителей в блоке Нива 21214.

Расшифровка:

Обозначение (номи­нальный ток, А)Защищаемые цепи

F1 (30)
Контакты реле правого электровентилятора

F2(30)
Контакты реле левого электровентилятора

F3 (15)
Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

F4 (15)
Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Чуть ниже основного блока предохранителей находятся реле системы управления мотором.

№ релеРасшифровка

1
Реле зажигания

2
Главное реле

3
Реле правого электровентилято­ра

4
Реле левого электровентилятора

5
Реле топливного насоса

6 (F5, 15А)
Предохра­нитель топливного насоса (бензонасоса)

Для замены реле, головкой на 10 откручиваем две гайки крепления блока:

снимаем блок…

отключаем колодку жгутов-проводов…

отверткой откручиваем саморез крепления реле и снимаем его.

Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.

№ релеРасшифровка

1
Реле заднего противотуманного света

2
Реле включения обогрева стекла двери багажного отделения

3
Реле ближнего света фар

4
Реле дальнего света фар

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации:

Реле стартера находится в моторном отсеке.

Как снять стартер НИВЫ 21214 за 10 минут. Причина неисправности снятого стартера НИВЫ ВАЗ 21214

Опубликовано 29 Августа 2016

Как проверить стартер ваз 2114: пошаговое руководство Подготовка для быстрого снятия стартера в экстремальных условиях. Быстрое снятие стартера и устранение причины возможной неисправности.Как вытащить акустический патрубок из ресивера НИВЫ Зачем нужен акустический патрубок Как вы заметили, нижний болт стартера умышленно не прикручивался уже больше никогда, после первого снятия стартера в начальный период эксплуатации машины. Так же не был поставлен на место тепловой защитный экран стартера, у которого болт нижнего крепления быстро прикипает во время езды по грязи. Из-за этого, что бы снять экран, приходиться срезать нижнее место крепления или рвать сам экран. Второй раз эту процедуру проходить не хочется. В том, что нет нижнего болта крепления стартера и теплового экрана, есть своё преимущество для нивоводов, часто эксплуатирующих машины, например в условиях Сибирских болот, бродов рек и морозов. Очень часто причина неисправности стартера простая. Например, как в этом ролике, или ещё смешнее — просто окислился или ослаб красный провод (тоже показанный на ролике) с втягивающего реле. Достаточно его ПОШЕВЕЛИТЬ и стартер закрутится. Можно заставить крутиться стартер, если обгорели пятаки во втягивающем реле, замкнув ( аккуратно, чем-то не большим по размеру, но массивным и железным, не касаясь массы корпуса двигателя) силовые провода на втягивающем реле. Без экрана всё это сделать легко. Да и при необходимости снимается стартер легко. Бывает, например, что стартер сломался, и машина стоит у подъезда, а на улице -30! Да пусть хоть и летом! Всё равно надо снимать стартер. Договариваться с соседом на счёт гаража? Или тащить в сервис? Но можно его снять ЛЕГКО И БЫСТРО самому, прямо у подъезда. Купить новый стартер или втягивающее реле в магазине у дома. И вот уже через час машина поехала. А если машина стоит в луже или грязи, то лезть под машину и крутить нижний болт? Короче, много жизненных ситуаций, когда отсутствие болта и теплового экрана значительно упростит вашу жизнь. Автор ролика не претендует на восприятия другими его мнения и предложенного им способа решения проблемы, как единственно правильного. Решайте это Сами для Себя.Автор просто предложил вариант: « Как снять стартер нивы 21214 за 10 минут и определить Причину неисправности снятого стартера нивы 21214» Будут ещё предложены решения встречающихся проблем по ниве на канале Если есть интерес — подписывайтесь.

Защиту лучше ставить. Иначе в жару стартер перегреется и клина словит.

Для +Станислав Г. Не спорю. Но по моему опыту эксплуатации нескольких нив, в тяжёлых горных условиях Алтая летом, в самые жаркие месяца. Постоянно пониженная и т.д. И с утра до вечера в движение по горам и болотам. Всё это лето, приехав на отдых из Сибири на ниве, эксплуатировал ниву в Краснодарском крае, стоял в пробках на жаре по 2-3 часа, добираясь до моря и с моря обратно к друзьям в Краснодар. Двигатель не глушил. И так весь отпуск. Так что и в Краснодарском крае, в самую жару и в пробках, без экрана на стартере, проблем пока не было. Нивы эксплуатирую 25 лет и в Сибирских морозах и в жару. Стартер ни разу клина не словил. Статистика моей эксплуатации пока такая: отсутствие экрана не сказалось на работе стартера. Минус может быть такой — без экрана смазка внутри стартера высыхает быстрее. Но обычно стартер успевает выйти из строя не по причине высохшей смазки. На некоторых нивах стартера работали по 5-10 лет без проблем, без экрана. Дальше машина была продана. Судить сложно о дальнейшей статистике. Нивы (в основном) изначально мне все доставались уже с хорошим пробегом. Кроме первой купленной ещё при СССР и ещё одной, которую сам пригнал с Тольятти в Сибирь. Опять-таки, я и не настаиваю. Сами решайте для себя.

Пиздобол- сними за 10 минут с новой нивы, плюс еще вытащи оттуда защиту.

снимите пожаласта как менять крестовины кардана

Все видео очень информационные, жаль, что в видео не было кокрас таки этого экрана, у меня проблема была кокрас таки со снятием этого экрана, что сделать к сожалению не получилось, но получилось накрутить все как то на ощупь.

Андрей ты в натуре лапочка , респект тебе , посмотрел твой ролик и сам починил своего коня . Красавчик, все доходчиво и понятно , я начинающий нивовод , твои видюхи мне помогают не первый раз , Лайк

Ещё побольше бы роликов о электрике в ниве

Снятие и установка стартера

Перед снятием стартера обязательно отсоедините провод от минусовой клеммы аккумуляторной батареи. Если этого не сделать, то замена стартера нивы шевроле может перейти в замену электропроводки или в устройство фейерверка под капотом.

Снятие и замена детали возможна как через верх, так и через низ.

По отзывам автомобилистов наиболее удобным считается замена стартера через нижнюю часть машины. При этом обязательно нужно воспользоваться или эстакадой или смотровой канавой.

После отсоединения клемм АКБ, необходимо снять нижнюю защиту картера двигателя. Для удобства желательно воспользоваться или ключом-трещоткой или головкой с воротком. Болты крепления лучше аккуратно сложить, чтобы в момент установки не искать им замену.

При снятии стартера обязательно будет мешать распорка (штанга) впускной трубы. До момента демонтажа стартера ее необходимо снять полностью или, открутив нижний болт крепления, отвести в сторону.

Крепление стартера состоит из трех болтов, открутив которые можно вынуть стартер шевроле нива снизу двигателя. Нижний болт крепления откручивается снизу при помощи ключа с трещоткой. Доступ к нему простой, не требующий особых усилий. Оставшиеся два болта отворачиваются сверху при помощи накидных ключей, имеющих изгиб головки или головок с удлинителем с карданчиком. Самый проблемный – верхний болт, к которому нужен особый подход с изогнутым ключом. Ключ на него накидывается довольно легко, но для откручивания ход рычага мал, поэтому придется крутить довольно долго.

После откручивания всех трех гаек крепления необходимо демонтировать или отогнуть его тепловую защиту. Со стороны коробки достаточно будет просто отогнуть жестянку, а снизу необходимо будет открутить болт ее крепления. Именно болт, так как гайка защиты приварена и, при попытке ее провернуть обязательно будет сломано ухо крепления.

Затем пусковой агрегат шевроле нива можно будет осторожно вынуть с места вместе с проводами. Длины проводов хватает, чтобы аккуратно их отсоединить на снятом устройстве

Их два – один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на себя

Это провод, который идет от замка зажигания. Второй, большой, прикручен на гайку. Он – силовой. Его необходимо открутить и спокойно достать стартер для проверки. Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив. Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма. Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя

Их два – один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на себя. Это провод, который идет от замка зажигания. Второй, большой, прикручен на гайку. Он – силовой. Его необходимо открутить и спокойно достать стартер для проверки. Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив. Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма. Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя.

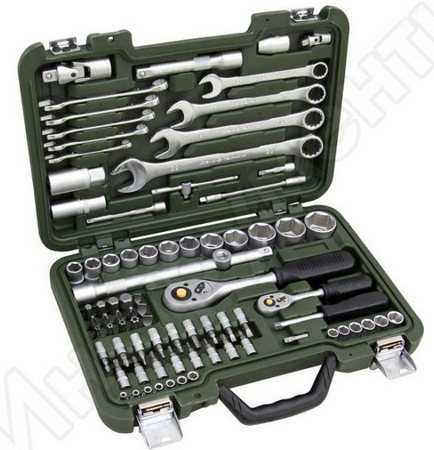

Наполнение у всех подобных одинаковое, разница в компоновке чемодана.Использовались обе трещотки и все удлиннители и карданы для них, чтобы можно было добраться до нижних болтов и «накидной на 13» для верхнего болта.

Снял «-» с аккумулятора.Открутил болты, чуть опустил, чтобы удобнее было открутить провода:

Вытащил сие чудо вниз: действительно протискивается между деталями подвески ))А теперь сравниваем…

Не очень удачный ракурс: родной стартер ближе к телефону, из-за этого его размер чуть преувеличен. В реальности он ощутимо меньше — и в длине короче и диаметром поменьше.

Вот он — родной (поближе):

Полный размерПрамо

Для справки, мощностные характеристики: Прамо — 1,4 кВт, КЗАТЭ — 1,55 кВт.

Устанавливаем новое чудо в той же последовательности и … ничего не получается. Т.к. новый КЗАТЭ больше — не лезет ни с какой стороны.Пришлось спускать (откручивать) штаны =)

В итоге новый стартер на месте, крутит вроде как помощнее старого, но более долго. Визг пропал))Не ломайтесь! Всех благословений!

Описание проблем со стартером и способы их решения на ВАЗ 21213

На Ниве большая часть компонентов достаточно надежна, не требует частого ремонта. Но существует ряд стандартных поломок свойственных рассматриваемому транспортному средству. Чаще всего стартер не крутит по следующим причинам:

• межвитковое замыкание в обмотке втягивающего – требуется заменить реле;
• обрыв цепи питания – необходимо проверить соединения между соединениями №50 и №86 (наиболее частые места окисления);
• заедает якорь реле – необходимо заменить якорь.

Если втягивающее реле срабатывает, но стартер не вращается либо вращается очень медленно, то необходимо:

• плохой контакт на наконечниках, выводах батареи – необходимо протянуть, очистить от налета;
• подгорели контакты коллектора, присутствует зависание щеток – требуется очистить коллектор и заменить угольные щетки;
• присутствует замыкание щеткодержателя – необходимо заменить крышку со стороны коллектора.

Иногда случается, что стартер вращается. Но маховик двигателя при этом остается неподвижным. Возможно, причина кроется в пробуксовке муфты. Для определения точной причины, ремонта понадобится снять стартер и проверить его на стендер. Решается проблема только заменой муфты. Иногда возникают посторонние шумы при вращении стартера. Причины тому могут быть следующие:

• изношены втулки подшипников, шеек вала якоря – требуется заменить стартер;
• ослаблено крепление стартера.

Для решения большинства проблем, возникающих в процессе эксплуатации, понадобится обязательно снять стартер. Процедура таковая может потребовать демонтажа инжектора. Проверка на стенде не займет много времени. Но позволит установить точную причину неисправности. Существует широкий перечень поломок. Обычно возникают они на автомобилях с пробегом более нескольких десятков тысяч километров.

Как снять стартер на ваз 21214 инжектор

Снятие стартеров 5722.3708 и 35.3708 аналогично. Эту операцию покажем на примере 5722.3708.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Демонтируем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра). Снимаем передний опорный кронштейн крепления впускной трубы к кронштейну опоры двигателя, отсоединяем теплозащитный щиток стартера от выпускного коллектора и от кронштейна опоры двигателя (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).

Ключом «на 13» отворачиваем болт верхнего крепления стартера к картеру сцепления (этот болт также крепит задний опорный кронштейн впускной трубы к картеру сцепления).

Аналогично отворачиваем болты среднего и нижнего креплений стартера, сдвигаем стартер вперед.

Отсоединяем провод управления тяговым реле.

Головкой «на 13» отворачиваем гайку «плюсового» провода стартера…

…и снимаем провод.

На фото 1 для наглядности снят ресивер, а на фото 2, 3, 4 — впускная труба и выпускной коллектор.

Отводим стартер вдоль блока цилиндров назад…

…и вынимаем стартер.

Снятие стартера с карбюраторного двигателя проще из-за отсутствия опорных кронштейнов впускной трубы.

Устанавливаем стартер в обратной последвательности.

В автомобилях Нива 21213 и 21214 установлен стартер с возбуждением смешанного типа, с тяговым реле электромагнитного типа и двумя независимыми обмотками. В корпусе фиксируется четыре полюса, один из которых соединен параллельно, а остальные — последовательно.

Несмотря на видимую конструктивную сложность, ремонт стартера доступен даже новичкам. Главное — иметь под рукой необходимый инструмент, своевременно диагностировать неисправность и следовать инструкциям производителя. Ниже рассмотрим, какие неисправности стартера существуют, и как устранять проблемы.

В процессе эксплуатации возможны следующие проблемы: 1. После переводе ключа в замке зажигания автомобиль Нива не заводится, стартер не крутит. Причины проблемы:

• Разрядился источник питания машины. Окислены вывода на АКБ или клеммы подключаемых проводов. Плохо протянуты клеммы. Межвитковое замыкание или повреждение обмотки тягового реле. Вышло из строя включающее стартерного реле или имеет место обрыв питающего провода устройства. Отсутствие замыкания между «тридцатым» и «пятидесятым» контактом.

В описанных выше случаях производится замена или ремонт неисправного элемента, делается зачистка контактов.

2. При переводе ключа в замке зажигания реле работает, а стартер не крутит (на горячую или холодную). Причины:

• Разряжена или вышла из строя АКБ. Послаблен крепеж наконечников провода, объединяющего мотор с кузовной частью. Окислен «плюс» и (или) «минуса» на источнике питания, плохая протяжка. Подгорел коллектор, износились щетки. «Плюсовая» клемма щеткодержателя оказалась на «массе». В обмотках якоря и (или) статора имеет место обрыв.

В зависимости от неисправности производится замена или ремонт неисправной детали, зачистка контактов или устранение замыкания.

3. По факту подачи напряжения на стартер осуществляется многоразовое срабатывание реле с последующим отключением. Двигатель не крутит (проблема проявляется на горячую или на холодную).

Причины:

• Замыкание или обрыв обмотки реле. Разряд АКБ. Снижение напряжения на релейных контактах (происходит при окислении проводов).

4. После подачи напряжения якорь стартера крутится, а маховик двигателя — нет. Причины:

• Вышел из строя рычаг включения подводкового кольца муфты. Пробуксовка муфты.

5. Появляется странный звук при прокручивании якоря:

• Послаблен крепеж стартера или устройство закреплено с перекосом. Нарушена целостность шестеренок маховика или приводной шестерни. Износились втулки подшипников. Разболтан крепеж стартера.

6. Шестеренка зависает в фиксации с маховиком:

• Заедает рычаг, тяговое реле или муфта на шлицах. Поломался выключатель зажигания (в месте соединения контактов). Послаблены или вышли из строя пружинки тягового реле.

2121 нива ремонт стартер

Ремонт стартера, особенности сборки и разборки стартера нива 2121, порядок замены деталей стартера автомобиля нива 2131, ваз 2121.

Описание стартера Нива 2121, Нива 2131http://www.VazClub.com/niva/2121-2131/remont/elektrooborudovanie/starter/opisanie-startera.htmlРемонт стартера, особенности сборки и разборки стартера нива 2121, порядок замены деталей стартера автомобиля нива 2131, ваз 2121.

Как снять стартер Ваз 2121 Нива 2131http://remladavaz.ru/kak-snyat-starter-vaz-2121-niva-2131Снятие стартера на автомобиле Ваз 2121 и Нива 2131 выполняют для его ремонта и замены вышедших из строя элементов, так же снимают для полной замены или при выполнение других работ, при которых его наличие будет мешать ходу их проведения.

Снятие и установка стартера | Ремонт Нивы ВАЗ 2121http://niva-remont.com/snyatie-i-ustanovka-startera/Как сами убедились, в данном ремонте сложного ничего нет, главное, чтобы под рукой были все необходимые инструменты и тогда любая работа с вашей Нивой будет выполняться быстро и без лишних нервов. Установку стартера ВАЗ 2121 производим

Замена стартера на ВАЗ 2121 Нива своими рукамиhttps://atlib.ru/report/415-zamena-startera-na-vaz-2121-nivaВ данном фото отчёте наглядно показано как своими руками произвести замену стартера на автомобиле ВАЗ 2121 Нива. Также можете ознакомится с нашим видео блогом по ремонту стартера на автомобили ВАЗ своими руками.

Стартер НИВА | НИВА-ВАЗ-2121-21213-21214-2131http://spike.su/index.php/%D0%A1%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80-%D0%9D%D0%98%D0%92%D0%90.htmlВ корпусе стартера нива 2121 винтами закреплены четыре полюса с обмотками возбуждения: тремя сериесными (последовательными) и одной шунтовой (параллельной).

Ремонт стартера Lada Niva (2121)http://starters.kiev.ua/remont-starterov?page=shop.product_detailsflypage=flypage-ask.tplcategory_id=346product_id=8906Преимущество ремонта стартерного агрегата Lada Niva (2121) в мастерской «Альт-Стар»: Наши опытные специалисты дадут ответы о стоимости ремонта и наличии запчастей на стартер Lada Niva (2121)

Стартер / ВАЗ 2121 НИВА / устройство ВАЗhttp://www.auto.etlt.ru/s11-25.phpСтартер ВАЗ 2121 НИВА. 1. Вал якоря; 2. Втулка крышки стартера; 3. Ограничительное кольцо хода шестерни; 4. Шестерня привода с внутренним кольцом обгонной муфты

ВАЗ-2121 -Электрооборудование -ЧаВо по Нивеhttp://myniva.ru/publ/chavo_po_nive/ehlektrooborudovanie/neispravnosti_startera_vaz_2121/18-1-0-39Устройство, особенности эксплуатации, ремонт и тюнинг Нивы, видео и фото Lada 4#215;4 -обо всём этом читайте и смотрите здесь. Неисправности стартера ВАЗ-2121.

Проверка и ремонт стартера 35.3708 автомобиля ВАЗ-2121http://autoruk.ru/niva-vaz-2121/elektrika-vaz-2121/kak-proverit-i-otremontirovat-starter-35-3708Нива Шевролет. Проверка и ремонт стартера 35.3708. Очищаем стартер от грязи и устанавливаем на верстак. 1. Ключом «на 13» ослабляем затяжку гайки крепления провода к тяговому реле.

Ремонт Стартера — Высокое качество и гарантия на работу//www.google.com.ua/search?ie=UTF-8hl=ruq=2121%20%D0%BD%D0%B8%D0%B2%D0%B0%20%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82%20%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80Узнайте больше об Oiler на сайте!

Стартер на Ниве приходится менять довольно редко, но если у вас возникла необходимость в этом, то нижеприведенная инструкция будет очень полезна. Сначала стоить рассмотреть необходимый перечень инструментов, с которыми сделать все это будет очень просто и не займет много времени.

1. Ключ на 13
2. Трещотка с небольшим удлинителем
3. Головка на 10

Какой стартер можно установить

• Motorherz STB0373RB. Данная компания является крупным поставщиком автозапчастей, у которого есть собственное производство. Она занимается продажей насосов гидравлических усилителей, турбокомпрессоров, стартеров, генераторов, рулевых реек, ремонтных комплектов и др. Стоимость стартерной установки для ВАЗ 2131 составляет 3 940 рублей.
• АТЭ – это завод, расположенный в Московском районе, занимающийся созданием электрического оборудования для отечественных автомобилей. Стартерная установка АТЭ-1 является недорогим изделием, которое полностью оправдывает свою стоимость. Цена стартера для автомобиля ВАЗ 2131 равна 3250 рублей.
• Производством стартера для данного транспортного средства занимается также «Старооскольский завод автотракторного оборудования». История предприятия насчитывает более 55 лет. Стоимость стартерной установки для ВАЗ 2131 составляет 3400 рублей.

В некоторых случаях автомобиль не заводится, поскольку имеет место неисправность силовой установки. Основными причинами могут стать: густое масло, которое не соответствует сезону, а также подклинивание валов силового агрегата. В большинстве случаев в стартерной установке выходит из строя втягивающее реле.

Замена втягивающего реле осуществляется, если:

• Присутствует обрыв в обмотке реле. Стоит учесть, что втягивающее реле оснащено двумя обмотками: пусковой ( от управляющего контакта к выходной силовой клемме) и удерживающей ( от управляющего контакта к корпусу реле). Возможно также появления межвиткового замыкания в обмотках. Основным признаком данной неисправности является появления сильного запаха горелой изоляции. Обмотки проверяются на столе, путем подачи напряжения от аккумулятора: «минусовой» контакт подключатся к корпусу и выходной силовой клемме, а «плюсовая» к управляющему контакту.
• Если падение напряжения на втягивающем реле составляет свыше 0,3-0,5 вольт. Данное явление говорит о том, что подгорели силовые контакты.
• Если внешний осмотр говорит о наличии подгоревших участков на пластмассовой крышке, около силовых контактов.

Назначение и устройство

Стартер автомобиля это деталь позволяющая преобразовывать электрическую энергию в механическую для запуска двигателя автомобиля. Без данной детали пуск двигателя автомобиля невозможен, кроме как с запуска «с толкача». Стартер является простой электрической машиной, которая работает на постоянном токе и обладает высокой мощностью, ведь чтобы прокрутить коленчатый вал автомобиля до оборотов холостого хода нужно иметь немаленькую мощность, а стартер Нивы справляется с этой задачей на ура.

1. Коллектор; 2. Задняя часть; 3. Корпус; 4. Втягивающее; 5. Сердечник; 6. Возвратная пружина; 7. Рычаг; 8,9. Резиновая прокладка; 10. Шестерня редуктора; 11. Шестерня бендикса; 12. Втулка; 13. Стопор; 14. Вал; 15. Обгонная муфта; 16. Червяк; 17. Упор; 18. Корпус редуктора; 19. Внутренняя шестерня; 20. Средняя шестерня; 21. Опора вала; 22. Магнит; 23. Якорь; 24. Щеткодержатель; 25. Щетка;

Правильное подключение замка

Когда контактные кабели собраны в единый пучок, завершающийся колодкой, то соединение не представляет сложностей. Достаточно правильно установить контакты. В том случае, когда приходится выбирать поконтактно, необходимо руководствоваться схемой с нумерованными клеммами:

• «50» – красный кабель для работы стартера;
• «15» – синий и черная полоса запускает обогрев салона, зажигание и пр.
• «30» – розовый кабель;
• «30/1» – коричневый кабель;
• «INT» – черный кабель, запускающий габариты и головные фары.

Важно контролировать не только правильность соединения проводки, но и качество соединения с электропитанием. В противном случае проявятся сбои в работе
