Реле бензонасоса змз 406 инжектор

Диагностика и ремонт насоса

Важность того чтобы топливный насос поддерживался в постоянном работоспособном состоянии заключается в том, что если он будет работать некорректно начнутся постоянные поломки других узлов автомобиля ГАЗель 405, и инжектор может работать неправильно или вовсе выйти из строя. Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками

Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко

Начинать чинить бензонасос нужно с того, что необходимо определить в чем конкретно проблема, то есть продиагностировать его. Первым тревожным звоночком о том, что топливный насос неправильно работает это то, что ГАЗель 405 инжектор неравномерно едет, как бы рывками. Если появился именно этот признак, то не стоит унывать – ремонт возможен самостоятельно. Также если мотор ГАЗель 405 стал долго заводиться, а инжектор обычно заводится всегда с пол-оборота, это еще один нехороший признак того, что бензонасос начинает выходить из строя, хотя до полной поломки ему еще основательно далеко.

Проверить топливный насос можно с помощью специального индикатора, который можно купить в любом магазине запчастей к ГАЗель 405 инжектор. Прибор этот устанавливается на бензонасос и сделать это можно своими руками, главное четко следовать инструкции и не ошибаться. Проверка происходит при заглушенном двигателе, все сделает сам прибор. Если было замечено значительное снижение давления в топливной сети за время менее 10 минут, то это означает, что топливный насос исправен, а виноват либо регулятор давления, либо форсунки автомобиля ГАЗель 405 инжектор.

Блок предохранителей в салоне

Блок предохранителей в салоне w203

Цвет и сечение провода, мм2

Х35/1 (разъём левой передней двери)

Блок управления левой передней двери (N69/1)

Х35/2 (разъём правой передней двери)

Блок управления правой передней двери (N69/2)

Блок управления верхней контрольной панели (N72/1)

Блок управления электроприводом регулировки водительского сиденья (с памятью) (N32/1)

Х35/33 (рама-пол/разъём аварийного питания)

Для такси: Специальный модуль управления отказов (SVMCM) (N26/9)

Блок циркуляции воздуха отопителя (А32)

Х35/3 (разъём левой задней двери)

Блок управления левой задней двери

Х35/4 (разъём правой задней двери)

Блок управления правой задней двери

Муфта разъёма клеы 30 (Z4/3)

Z4/3 (муфта разъёма клеы 30)

Для системы аварийного вызова (США) и дополнительного сотового телефона:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

Сотовый телефон и приёмопередатчик D2В (А35/13)

Для системы подачи сигнала бедствия TELE AID:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

Для дополнительного сотового телефона:

Телефонный интерфейс (А34/4)

Для дополнительного сотового телефона:

Телефонный интерфейс (А34/4)

Х39/37 (Разъём порта-тивного телефона)

Для японских моделей, моделей 203.0 и систем аварийного вызова:

Сотовый телефон и приёмопередатчик TELE AID D2В (А35/17)

Для стационарного отопителя (STH):

Для правительственных автомобилей (STH):

Блок управления вакуумного насоса тормозного усилителя (N65/3)

Блок управления электропривода правого переднего сиденья (N32/2)

Х35/33 (рама-пол/разъём аварийного питания)

Для такси и правительственных автомобилей:

Специальный модуль управления отказов (SVMCM) (N26/9)

Блок управления верхней контрольной панели (N72/1)

Для автоматического отопителя:

Блок управления нажимной кнопки отопителя (N18)

Для автоматического К/В (ААС):

Блок управления нажимной кнопки ААС (N22)

Блок управления нажимной кнопки ААС «комфорт» (N22/7)

Предохранители Газ 3110 и реле с описанием и электросхемой автомобиля

Газ 3110 Волга — среднеразмерный российский автомобиль, выпускавшийся в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. В этой статье мы покажем описание блоков предохранителей и реле в автомобиле Газ 3110, их расположение и схемы. Стоит упомянуть предохранитель, управляющий автомобильным прикуривателем. В заключение предлагаем обзор электрической схемы автомобиля ГАЗ-3110.

Блок предохранителей

Главный блок предохранителей расположен в салоне, над бардачком, и состоит из двух частей. Чтобы получить к ним доступ, необходимо сдвинуть защитную планку.

Блок реле

Блок реле в салоне, под приборной панелью, рядом с левой ногой водителя, на стене. Позиция может меняться в зависимости от оборудования и года выпуска.

Это может быть местоположение:

• реле двигателя отопителя
• Реле противотуманных фар
• Реле обогрева заднего стекла
• Реле дальнего света
• Реле индикатора
• реле стеклоочистителя ветрового стекла
• реле звукового сигнала
• Реле фар

Дополнительный блок

Под капотом Газ 3110 на левом крыле находится дополнительный блок предохранителей с двумя предохранителями:

• предохранитель на 60 А защищает все цепи, кроме цепи стартера.
• предохранитель на 30 А защищает цепь вентилятора охлаждения двигателя;

Чтобы получить к нему доступ, снимите крышку блока предохранителей.

Рядом с этим предохранителем находятся реле, такие как выключатель зажигания и электровентилятор.

Электросхема Газ 3110

Подробнее об электрооборудовании автомобиля ГАЗ-3110 с двигателем ЗМЗ-402 можно узнать из этой электросхемы, а описание здесь.

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

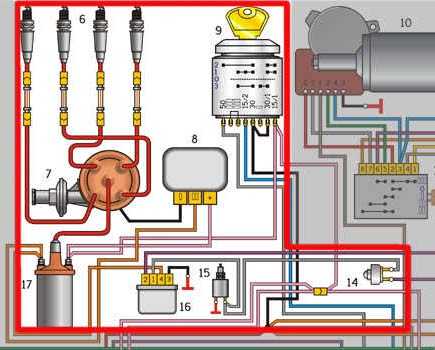

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

• Стартер; Схема конструкции стартера для Газ 3110
• Моторчики печки и стеклоочистителя;
• Звуковые сигналы;
• Приборы освещения;
• Элементы системы зажигания;
• Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

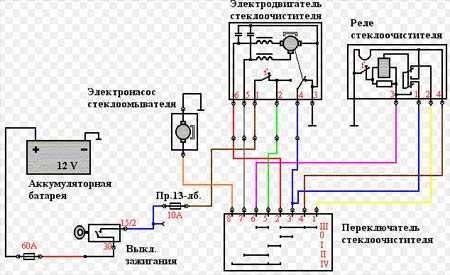

Электрическая схема стеклоочистителя Волги 3110

• На 406-ом моторе: часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
• не слишком надежен блок управления двигателем;
• часто выходит из строя ДМРВ отечественного производства;
• не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:

• Перегреваются и выходят из строя коммутаторы;

Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Схема включения фар с автоматическим управлением.

В современных автомобилях применяется система автоматического включения фар. Она может быть выполнена по различному алгоритму. В некоторых автомобилях иностранного производства фары включаются при запуске двигателя, в других при уменьшении естественного освещения (наступление сумерек, въезд в тоннель и т. д.). На отечественных автомобилях такая схема применяется на «Приоре» комплектации люкс. Управление фарами в этих случаях производится электронным блоком. Это несколько усложняет поиск неисправности, а некоторых случаях невозможно обойтись без компьютерной диагностики.

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Реле бензонасоса змз 406 инжектор

Машина при движении на большой скорости заглохла и не заводится. Стартер крутит, а ответа ноль. После долгих мучений автомобиль все-же завелся, но в движении машина дергается, троит, не тянет, а через какое-то время глохнет. Такое очень часто проявляется в жаркую погоду на трассе. Причин может быть несколько: -перегрелся бензонасос, -не срабатывает регулятор давления топлива РДТ(то-же перегрев), что приводит к повышенному давлению в топливной системе, -обрыв на датчике коленвала,

Для решения этих проблем можно попробовать несколько действий. 1. Ключом зажигания включить топливный насос, до полной обработки, три раза. 2. Нажать педаль акселератора в пол и включить замок зажигания на старт. 3. Под капотом, снимешь один из бензиновых шлангов(предварительно подготовить пустую емкость для слива топлива). Нельзя, что-бы бензин попал на выпускной коллектор, может произойти возгорание. Шланг снимаем с трубки постепенно, спуская таким образом лишнее давление. Регулятор давления топлива должен держать на х.х. 2,7атм., а при перегазовке до 3 атм. Если РДТ будет держать 4 атм. и выше, то ЭБУ может отключить форсунки из-за слишком богатой смеси и слишком высокого давления.

Проверить РДТ можно обычным насосом для подкачки шин. Сброс воздуха на 3-х атмосферах, говорит о нормальной работе РДГ. (показать видео измер.давл.) 4. Водой или холодной тряпкой охладить топливный насос. 5. Если не слышно работу насоса, то возможно к нему не подходит питание или сгорел предохранитель номер 9 в правом блоке предохранителей.

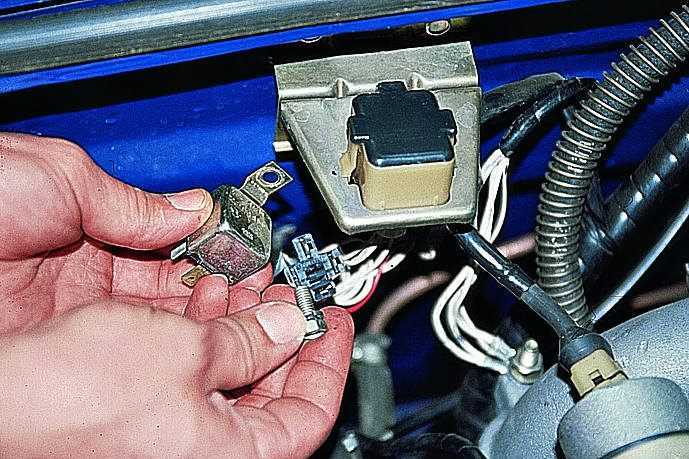

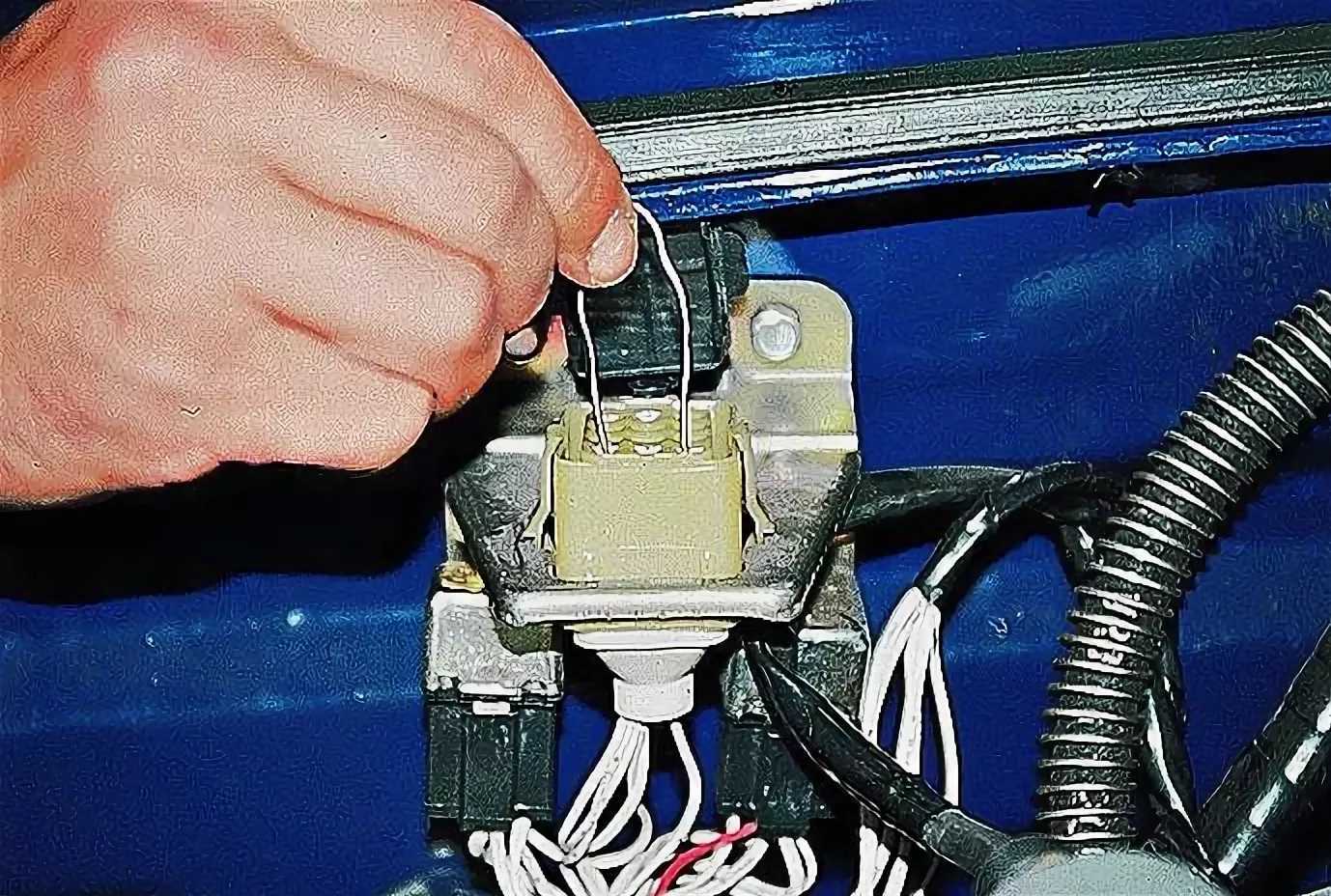

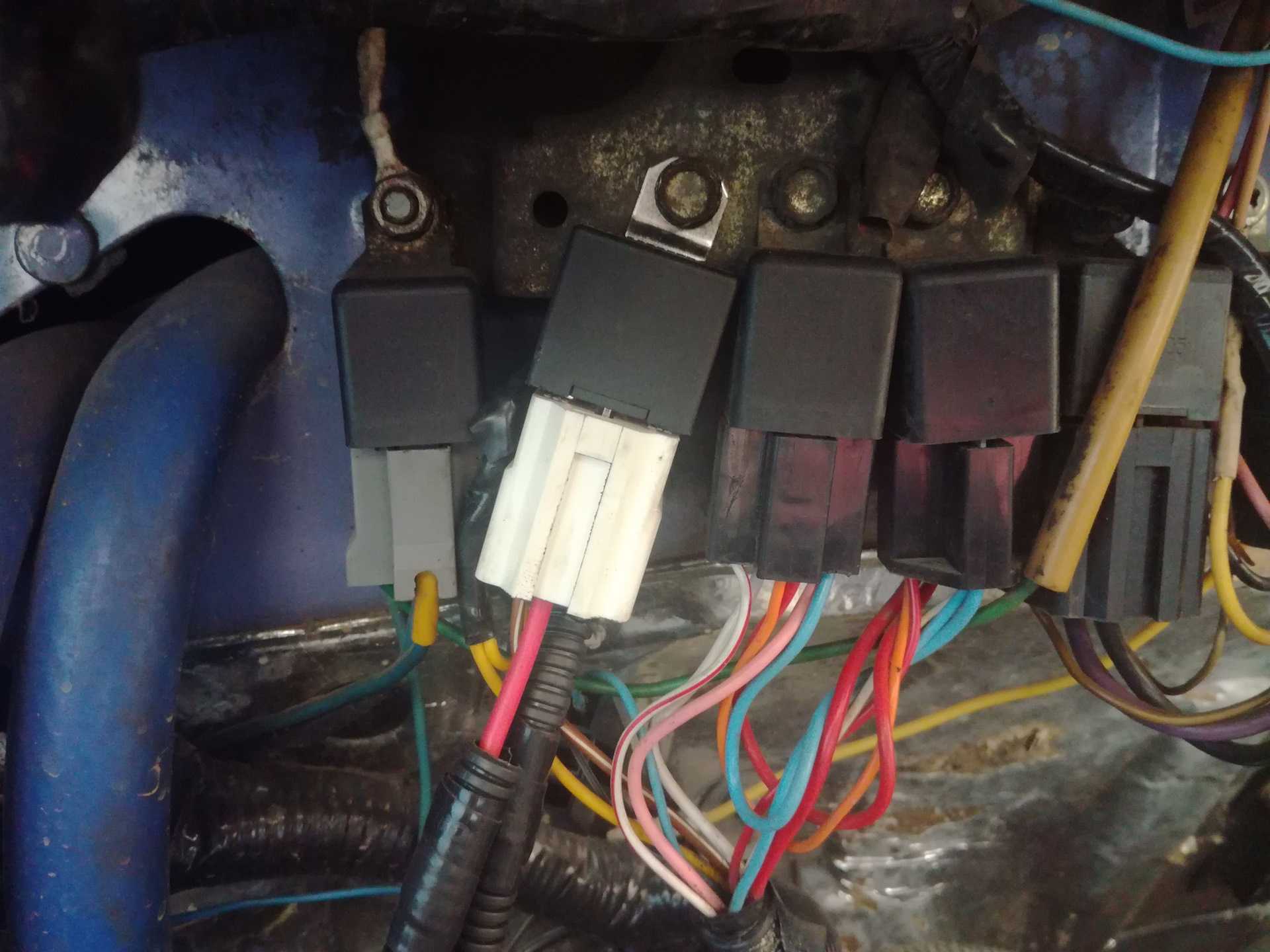

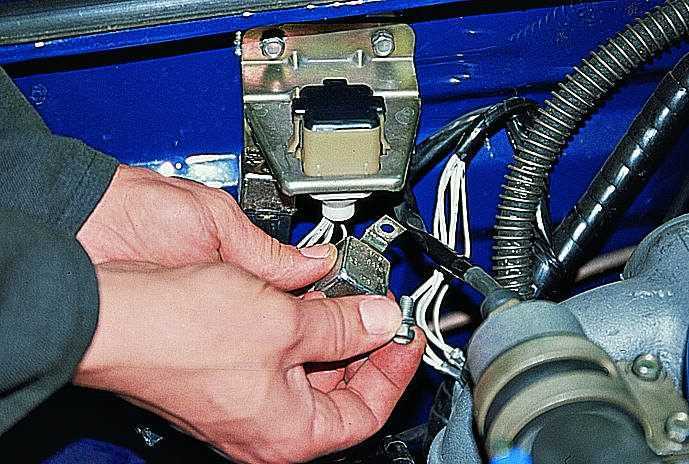

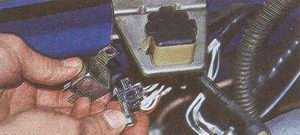

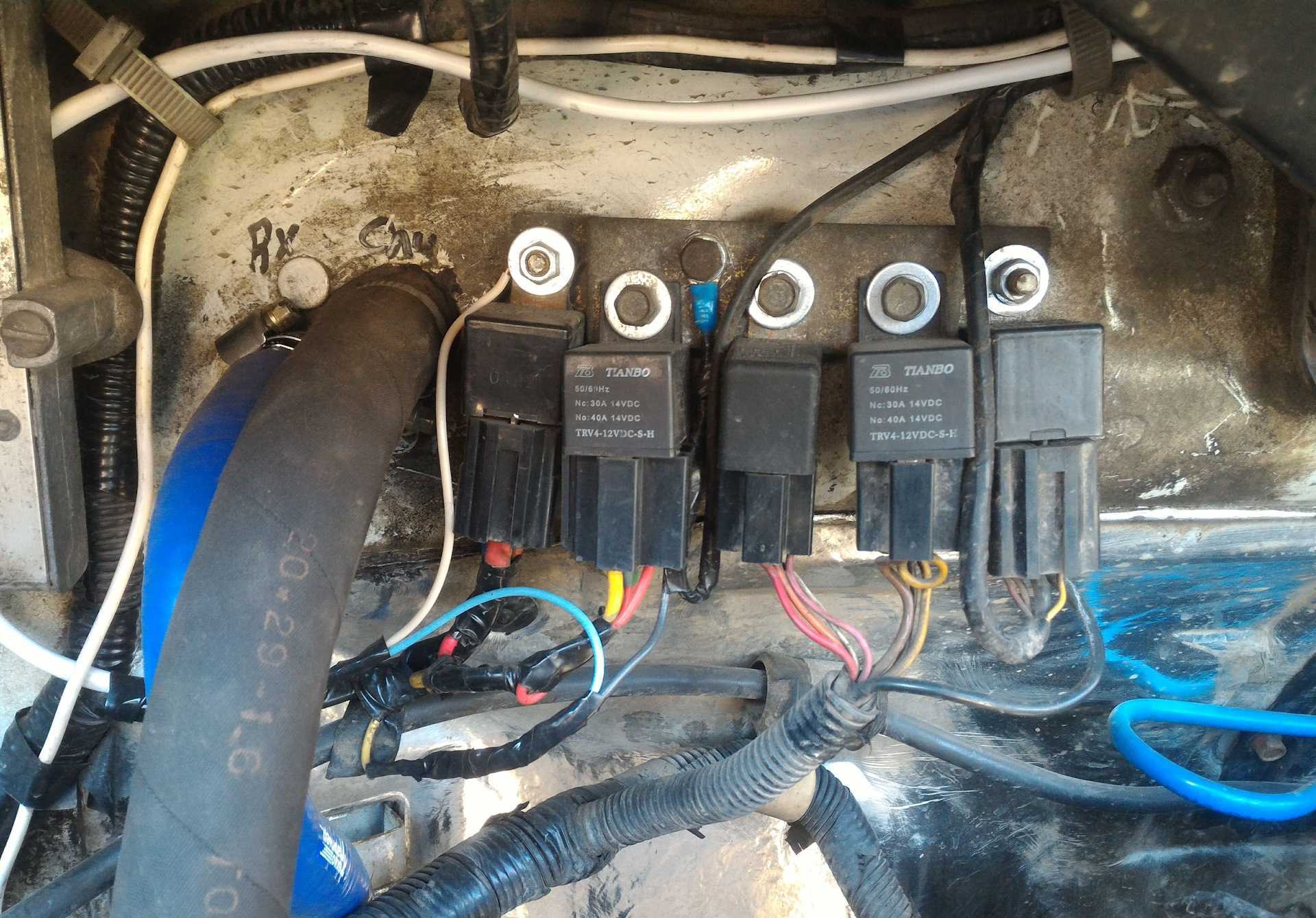

Возможно не работает реле и не подает напряжение на ЭБН. В таком случае снять реле, оно находится в правой задней части подкапотного пространства, блока реле-управления двигателем. Реле может быть коричневым или оранжевым. Замкнуть контакты «30» и «87». Если насос заработает то заменить реле ЭБН. В противном случае проверить зелено фиолетовый провод на ЭБН. При целостности провода заменить насос.

Можно проверить работоспособность самого реле включения ЭБН: а) Проверяем предохранитель №9 и #10, в правом блоке предохранителей. б)Снимаем реле в)замеряем напряжение на контакте «+30» и «-85» U=12v г) Если нет напряжения то замеряем на «+30» и массе автомобиля. При наличие U=12v необходимо проверить не оборван ли провод (коричнево-зеленый и красный) 6. Проверить на обрыв датчик положения коленвала. Это единственный датчик, при неисправности которого машина не заводится.

P/S Совет. Наши топливные шланги лучше не брать. Покупайте т.ш. «СИМПИРИТ». Эти шланги очень долго ходят, их применяют так-же для газового оборудования.

Стартер не крутит

Если при включении зажигания тухнут приборы (зажигание берет на себя порядка 100 ват), то причин может быть несколько: 1.Плохая масса на двигателе. Можно проверить включением света в салоне или габаритов, а затем нажать на гудок. Свет совсем потухнет или станет тусклым. В этом случае можно попробовать кинуть массу с АКБ на двигатель и на кузов. 2.Севший аккумулятор. 3.Плохой контакт на клеммах аккумулятора.

Тяговое реле включается, а стартер не вращается

— подгорели контакты выключателя стартера на тяговом реле. — износ щеток стартера. — износ втулок стартера. — вышла из строя обмотка статора.( видео как горит обмотка записать) — вышла из строя обмотка якоря или прогорели дорожки на коллекторном узле. фото или видео — Очистить и протянуть клеммы аккумулятора. — с другой стороны плюсового провода очистить клеммный наконечник стартера, предварительно отключив клемму на АКБ и проверить затяжку.

Если причина в неисправности втягивающего реле стартера, то можно при включенном зажигании перемкнуть напрямую контакты стартера отверткой.

Вышло из строя реле стартера.

Не путать с тяговым реле находящимся на стартере. Реле стартера на 406 ЗМЗ находится в блоке реле возле левой ноги водителя и имеет маркировку 711.3747-01. Снять пластиковую накладку около левой ноги, увидите блок реле. Реле стартера размещено чуть ниже реле переключения света РС711. Там 7 реле, 4 маленьких, 3 больших, к одному из маленьких подходит масса проводом у которого посередине разъём папа-мама, вот оно и есть реле стартера. На реле стартера подходит три провода 1 толстый фиолетовый, и 2 тонких серый и оранжевый.

Вышел из строя замок зажигания.

Отсоединить провода от замка и соединить их на прямую, предварительно выявить по эл. схеме нужные провода, как правило это 30 и 50. На 30 подается плюс с АКБ, а c 50 уже идет на катушку реле стартера. Возможен вариант доработки с установкой отдельной кнопки(на удержание) в этот разъем.

Монтажный блок

В данном блоке встроены только реле. Найти агрегат можно неподалеку от первого блока с предохранителями. Для того чтобы посмотреть элементы, потребуется снять крышку и защитный кожух, крепление которого осуществляется с помощью шести винтов.

Схема и расшифровка основных элементов представлены ниже.

Обозначение	Назначение
А	Обеспечивает работоспособность стеклоподъемников, а также способствует работе механизма подъема и опускания передних сидений.
В	Обеспечивает работоспособность стеклоподъемников, а также способствует работе механизма подъема и опускания передних сидений.
E	Включает/выключает подогрев впускного трубопровода. Также рядом находится блок на 2 дополнительных предохранителя.
F	Обеспечивает питание блока дополнительных предохранителей.
H	Обеспечивает работу обогрева заднего стекла, стеклоочистителей.
K	Регулирует исправность ламп наружного освещения.

Дополнительно можно отметить наличие реле, отвечающих за бесперебойную работу фароочистителей.

Порядок замены фильтрующего элемента

Окрутив резьбовую крышку, вытаскивают фильтр. Он может быть полностью или частично загрязнен. Осматривают колбу сепаратора, на дне которой можно обнаружить крупные и мелкие частички загрязнения. Для их удаления используют безворсовую салфетку и пинцет.

Новый фильтр ставится, пока не послышится легкий щелчок. В сепаратор заливается около литра приготовленной солярки для того, чтобы не возникали проблемы с прокачкой системы. Перед надеванием сепараторной крышки, новое кольцо из резины обрабатывают маслом. Это поможет легко вставить крышку с небольшим надавливанием и закрутить ее до упора.

Прокачивают топливо, процедура составляет несколько надавливаний на кнопку, пока она не перестанет поддаваться. Если предварительно в колбу не заливалась солярка, тогда надавливают несколько минут для полной прокачки. Проверяют работу заводом машины. Иногда мотор сразу работает ровно, но бывают случаи небольших перерывов до тех пор, пока не уйдет лишний воздух из системы.

В заключение нужно отметить, что ремонт и замена бензопровода и фильтра должна проводиться своевременно, слишком много тонкостей работы двигателя зависит от правильной работы этих устройств.

Топливный насос

Ремонт бензонасоса отечественного автомобиля, такого как инжекторная ГАЗель, вполне осуществим собственными руками. Здесь разобраны все особенности ремонта бензонасоса ГАЗели.

Заволжский моторный завод (ЗМЗ) один из первых отечественных производителей автомобильных двигателей, кто начал выпускать моторы с инжекторной системой питания. Одним таким качественным мотором можно назвать ЗМЗ 405 — двигатель из семейства четырёхцилиндровых моторов, которые производятся уже почти 15 лет. Впервые именно этот мотор попал на рынок в уже далеком 2000 году установленным на автомобиль ГАЗ-3111. Сам завод позиционирует мотор как двигатель для небольших грузовиков и микроавтобусов. На них он и устанавливается — различные автомобили линейки ГАЗель и Соболь инжектор имеют этот моторы.

ЗМЗ 405 за прошедшее время зарекомендовал себя как отличный неприхотливый мотор, готовый даже к самым большим трудностям на дороге. 405 мотор способен выдержать большие нагрузки и это не скажется на его ресурсе. Также в конструкцию мотора заложена небывалая простота устройства — ремонтировать и обслуживать этот двигатель, установленный на любом автомобиле, может любой человек в обычном гараже с минимальными знаниями, все делается по прилагаемой книжке и не вызывает вопросов. Это же касается и ремонта топливной системы. В частности, топливный насос двигателя инжектор очень легко чинится самостоятельно.

Где находится реле бензонасоса на газ 3110 406 двигатель

Главная » Разное » Где находится реле бензонасоса на газ 3110 406 двигатель

7.2 Блок предохранителей

Сервисное обслуживание и эксплуатация

Руководства ￫ ГАЗ ￫ 3110 (Волга)

3. Вставьте предохранитель топливного насоса.

4. Установите карман в районе расположения ног, при этом обратитесь к подразделуСнятие и установка кармана со стороны водителя.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. 7.1.

2. Для доступа к предохранителям сдвинуть вправо декоративную накладку с надписью: «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока (см. табл. 7.2).

3. Чтобы снять блоки предохранителей, необходимо отвернуть по два винта крепления обоих блоков. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.

4. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снять крышку блока и, отвернув два винта крепления предохранителя, заменить его.

Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания

Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.

Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных ВАЗов давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:

• неисправность регулятора давления топлива в рампе;
• поломку бензонасоса или заметное снижение его производительности по причине износа;
• сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);

Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.

Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:

• выход из строя предохранителя бензонасоса;
• поломка реле бензонасоса;
• проблемы с «массой» бензонасоса;
• неисправность электромоторчика бензонасоса;
• окисление или залом контактов и клемм бензонасоса;
• неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.

Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.

Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.

Электромоторчик бензонасоса

Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.

Во время проверки нужно учитывать, что сами клеммы на бензонасосе имеют свойство окисляться, в результате чего питание не подается и насос не качает. В таком случае моторчик рабочий, но клеммы нужно зачистить или перепаять.

Блок предохранителей автомобиля УАЗ Патриот

Блок предохранителей автомобиля УАЗ Патриот 316300 с 2005 года выпуска

Монтажный блок предохранителей: К2 — реле-прерыватель стеклоочистителя; К3 — реле-прерыватель указателей
поворота; К4 — реле включения ближнего света фар; К5 — реле включения дальнего света фар; К6 — дополнительное (разгрузочное) реле; К7 — реле включения обогрева заднего стекла; К8 — реле включения противотуманных
фар; F1-F23 — плавкие предохранители (см. таблицу)

Блок реле и предохранителей: К1 — реле стартера; К2 — реле времени стеклоомывателя двери задка; К3 —
реле электровентилятора системы охлаждения двигателя; К4 — реле звуковых сигналов; К5 — реле электробензонасоса; К6 — реле КМПСУД; F1-F5 — плавкие предохранители (см. таблицу).

Цепи, защищаемые плавкими предохранителями:

Обозначение	Сила тока, А	Защищаемые цепи
Монтажный блок
F1	5	Освещение приборов, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковой сигнал, электропривод зеркал
F8	20	Элемент обогрева заднего стекла
F9	20	Очистители и смыватели стекол
F10	20	Резерв
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворотов
F17	7,5	Плафоны освещения, подкапотная лампа, выключатель сигнала торможения
F18	25	Отопитель, прикуриватель, выключатель обогрева заднего стекла
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F21	10	Запасной предохранитель
F22	20	Запасной предохранитель
F23	30	Запасной предохранитель
Блок реле и предохранителей
F1	10	Силовая цепь реле электробензонасоса
F2	20	Силовая цепь реле КМПСУД
F3	20	Силовая цепь реле стартера
F4	25	Силовая цепь реле вентилятора
F5	80 (90)	Питание монтажного блока

Блок предохранителей автомобиля УАЗ Патриот 316300 с 2007 года выпуска

Монтажный блок предохранителе: К2 — реле-прерыватель стеклоочистителя; К3 — реле-прерыватель указателей поворота; К4 — реле включения ближнего света фар; К5 — реле включения дальнего света фар; К6 — дополнительное (разгрузочное) реле; К7 — реле включения обогрева заднего стекла; К8 — реле включения противотуманных
фар; F1-F23 — плавкие предохранители (см. таблицу)

Главный блок реле и предохранителей: К1 — реле стартера; К2 — реле времени стеклоомывателя двери задка; К3 —
реле звуковых сигналов; К4 — реле КМПСУД; К5 — реле электробензонасоса; К6 — реле электровентилятора; К7 — реле электровентилятора; F1-F10 — плавкие предохранители (см. таблицу)

Вспомогательный блок реле и предохранителей: К1 — реле включения вентилятора отопителя салона; К2 — реле 1 заслонки рециркуляции; К3 — реле 2 заслонки рециркуляции; К4 — реле муфты компрессора; К5 — реле вентилятора 1; К6 — реле вентилятора 2; F1-F3 — плавкие предохранители (см. таблицу)

Цепи, защищаемые плавкими предохранителями:

Обозначение	Сила тока, А	Защищаемые цепи
Монтажный блок
F1	5	Освещение выключателей и органов управления, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы, электропривод зеркал
F8		Обогрева заднего стекла, наружных зеркал МУС
F9	20	Очистители и смыватели стекол, дополнительный отопитель салона
F10	20	Прикуриватель
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворота
F17	7,5	Плафоны освещения, выключатель сигнала торможения
F18	25	Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F21-23	10; 20; 30	Запасные предохранители
Блок реле и предохранителей
F1	30	Силовая цепь реле вентилятора
F2	25	Антиблокировочна¤ система (АБС)
F3	5	Приборы
F4	10	Силовая цепь реле электробензонасоса
F5	20	Силовая цепь реле стартера
F6	30	Силовая цепь реле вентилятора
F7	20	Силова¤ цепь реле КМПСУД
F8	10	Антиблокировочна¤ система (АБС)
F9	80 (90)	Питание монтажного блока
F10	40	Антиблокировочна¤ система (АБС)
Реле и предохранители
F1	7,5	Муфта компрессора кондиционера
F2, F3	30	Вентилятор 1, вентилятор 2
