Как определить неисправный гидрокомпенсатор
Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.
Типичные неисправности
Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.
В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.
Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.
Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.
Гидрокомпенсаторы нива и нива шевроле старого и нового образца
Тема статьи – гидрокомпенсаторы нива старого и нового образца. С начала производства двигателей 21214 на заводе устанавливались гидрики старого образца, с октября-ноября 2008 года и по настоящий момент ставятся гидрики нового образца. В случае данного двигателя было бы более грамотно называть запчасть — гидроопорой, но раз все привыкли к гидрокомпенсаторам, пусть будет так.
Гидрокомпенсаторы нива, капелька теории
Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.
Гидрокомпенсаторы нива старого образца
Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.
Гидрики нового образца
Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.
Установка
Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.
часть 2, гидрокомпенсаторы нового образца
Как поменять гидрокомпенсаторы на Ниве + Видео
Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом.
Снимите пластиковый кожух над двигателем (есть не на всех моделях).
С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок.
Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ).
Открутите болты клапанной крышки и снимите ее.
Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки
Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов.
Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.
Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку.
Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи.
Осторожно снимите звездочку с распредвала.
Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.
Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.

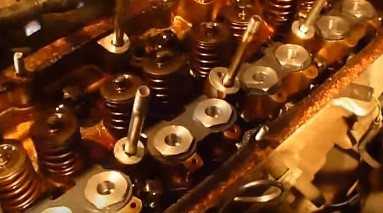

Снимите все рокера, не потеряйте удерживающие их пружины.
Выкрутите гидрокомпенсаторы.
Снимите масляную рампу
Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки.
Чистой тряпочкой удалите грязь из колодцев ГК. Не забудьте протереть масляную рампу.
Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).
Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м).
Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м).
Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м).
Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м).
Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м).
Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.
Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости.
Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух.
Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.
Описание силового агрегата
ВАЗ 2123 — силовой агрегат, устанавливаемый на Лада 4×4 является измененной, доработанной версией двигателя 21214 модели. Это всё тот же четырёхцилиндровый, бензиновый двигатель, с вертикальным расположением цилиндров и верхним размещением вала для распределения горючей смеси. Блок цилиндров используется от модели ВАЗ 21213, но он изменён и доработан, поэтому маркировка на моторе оригинальная. Именно в блоке кроются основные отличия 2123 двигателя. На новом моторе навесное оборудование крепится по иному, адаптация блока имеет существенные отличия.
Впускной тракт силового агрегата имеет другую форму, опоры ДВС расположены по-разному. На 21213 модели опоры установлены консольно. А на ВАЗ 2123 опоры размещены по центральной линии тяжести. Нумерация цилиндров на моторе Lada 4×4 начинается от передней части двигателя, там где расположен шкив коленвала. Внизу, на левой стороне ГБЦ отлита нумерация и порядок, в котором работают цилиндры — 1, 3, 4, 2.
Силовые агрегаты, производимые до 2003 г., имели расположение генератора внизу двигателя. На таких моторах применялось два ремня, для привода в работу навесного оборудования. После 2003 года, генератор перенесли на левую сторону ДВС, в верхнюю его часть. Эти изменения дали возможность использовать один ремень для привода всех навесных агрегатов. Маркировка ремня — 5РК1888.
На БЦ 2123 отверстия под навесное оборудования размещены по другому нежели на БЦ 21213. Чтобы закрепить насос гидроусилителя руля, был изобретён специальный кронштейн. Через этот кронштейн крепиться фильтр масляный. На предыдущей модели, масляный фильтр прикручивался напрямую к блоку цилиндров.
КШМ и группа поршней взяты с 21213 модели и доработка их не производилась.

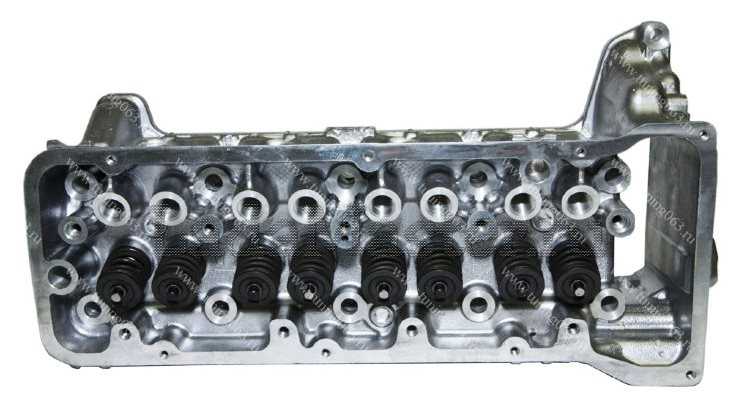

Головка БЦ используется с ВАЗ 21214. Её маркировка 21214-1003015-30. Она имеет отверстие для возможности установки датчика, указывающего положение распределительного вала. Конструкция имеет возможность установки гидрокомпенсаторов INA. Распределительный вал позаимствован у 214 модели ДВС. На приводе ГРМ, используется такая же однорядная цепь. Для натяжки цепи, применён гидронатяжитель.
Помпа на двигателе ВАЗ 2123 имеет оригинальную конструкцию. Установленный внутри помпы двигателя 2123, роликовые подшипник, надёжнее шарикового подшипника, применяемого на других моделях ВАЗ. Помпа обычно является слабым местом. Но водяной насос 2123, с роликовыми подшипником, выходит из строя гораздо реже. Маховик установленный на двигателе 2123 имеет гораздо больший диаметр, нежели маховик на предшественнике ВАЗ 21214.
Основные изменения
Передача в моторе рассматриваемой серии называется Gates. Это штатный ремень с такими характеристиками:
- длина в стандартном исполнении – 1888 мм;
- ширина элемента – 17 мм;
- количество клиньев – 5 шт.
В обновленном двигателе 2123 к нюансам конструкции относят также следующие обновления: иную конфигурацию моторного отсека и переделанную мостовую балку. Форма изменилась по причине отсутствия фиксатора редуктора фронтального моста непосредственно к силовому агрегату. В связи с этим рассматриваемый вариант несовместим с аксессуарами и элементами ранних версий от этого производителя.
Самостоятельная установка двигателя от Пежо
Встречаются и Нивы, на которые дизель обладатели устанавливают в кустарных условиях, или же обращаются на спец 100, специализирующиеся сменой моторов.
Вариантов, какую дизельную установку поставить
на Ниву, солидные объемы. Самым всераспространенным является нашему клиенту остается тот же дизель XUD-9SD от Пежо. В конечном итоге выходит, что из обыкновенной Нивы методом смены мотора делают версию 212151.
Такой дизель намного проще установить на авто, так как точки крепления у XUD-9SD вточности такие же, так же как и у родного двигателя внутреннего сгорания. Стоит учесть, что не считая смены самого мотора, приходится делать некие доработки. Существует также возможность установить на Ниву заместо XUD-9SD агрегат XUD 11, производства такого же Пежо.
Не считая самого мотора, необходимо будет и поменять КПП. Связно это с той целью, что родная коробка ВАЗ не будет иметь возможности выдержать нагрузки, которые будет на ее поверхность создавать дизельный
агрегат. Заместо коробки от ВАЗ нередко устанавливают КПП от Фиат Полонез. Ее употребляют так как на Полонез устанавливался тот же агрегат XUD-9SD. Совместно с КПП устанавливают и корпус сцепления.
Уже сегодня, обладатели, которые переделывают Ниву под дизель XUD-9SD, дополнительно меняют и фронтальные опоры крепления агрегата. Трансформациям подвергается и поддон. Еще необходимо будет переделывать выпускную систему. Чтоб обеспечить дополнительную надежность частей фронтального привода, часть деталей заменяются на подобные от Шевроле-Нива.
Чтоб обеспечить подабающее остывание силовой установке, нередко штатный радиатор сменяют на радиатор от Газели. При всем этом меняют и резиновые патрубки. Не помешает и установка позволяющей вести бухгалтерский учет (софт) обогрева дизельного горючего в период холодов.
После всех этих переделок и доработок будет нужно оформление документации в ГАИ.
Устройство мотора
Коротко про то как устроен двигатель ВАЗ 2123 Нивы Шевроле.
Цилиндры
Их объединили с верхней частью картера. Как и у большинства двигателей компании ВАЗ, у данного силового агрегата цилиндры работают по схеме 1-3-4-2. Нижняя часть блока цилиндров сопряжена на пяти опорах с коленчатым валом.
1 — натяжной ролик ремня привода компрессора кондиционера; 2 — ремень привода компрессора кондиционера; 3 — муфта компрессора кондиционера; 4 — термостат; 5 — дроссельный узел; 6 — отводящий патрубок рубашки охлаждения; 7 — шкив насоса охлаждающей жидкости; 8 — датчик фаз; 9 — натяжной ролик ремня привода вспомогательных агрегатов; 10 — головка блока цилиндров; 11 — генератор; 12 — шкив насоса гидроусилителя рулевого управления; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — блок цилиндров; 15 — ремень привода вспомогательных агрегатов; 16 — датчик положения коленчатого вала; 17 — шкив привода вспомогательных агрегатов; 18 — шкив привода компрессора кондиционера; 19 — поддон картера; опора силового агрегата; выпускной коллектор; ресивер; крышка головки блока цилиндров;
Коленчатый вал
Пятиопорный. Отлит из чугуна. При необходимости можно произвести перешлифовку шеек с уменьшением диаметра на 0,25; 0,50; 0,75 и 1 мм.
А еще интересно: Установка фаркопа на ниву шевроле

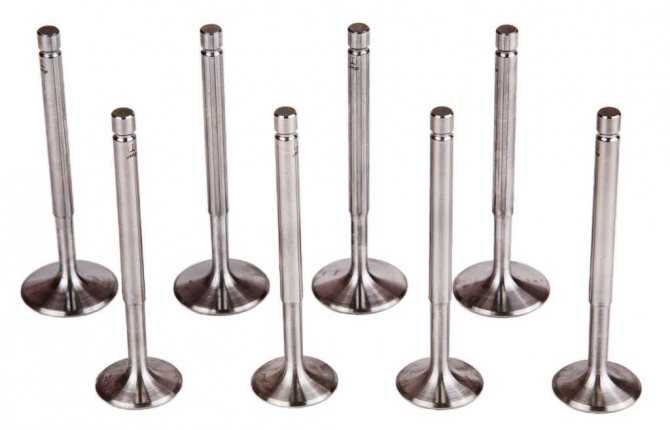

Выпускные клапаны
Сварены из двух частей. Одна из сплава хрома, никеля и молибдена, а другая из многокомпонентной стали. Рабочая температура выпускных клапанов составляет 700-900 градусов, так как при работе мотора происходит их нагрев переработавшими газами. Чтобы они выдерживали такие температуры, на них наносится специальный жаростойкий сплав.
Впускные клапаны
Их стержни обработаны азотом и закалены под воздействием тока высокой частоты. Этого достаточно, чтобы выдерживать рабочие температуры в 350-500 градусов.
Поршни
В двигатель ВАЗ 2123 установлены отлитые из сплава алюминия поршни. На них нанесен слой олова для того, чтобы процесс обкатки автомобиля проходил быстрее. Рабочий ход поршня равен 80 мм, а сам он имеет в диаметре 82 мм. Степень сжатия находится на отметке 9,3 атмосферы.
Распределительный вал
Отливается из чугуна и устанавливается в съемном корпусе из алюминия. Его вращение совершается роликовой однорядной цепью.
Цепь
Она растягивается натяжителем пружинно-гидравлической схемы. Его размеры существенно возросли. До момента запуска двигателя натяжение совершается пружиной, а при его работе обеспечивается давлением масла.
Крепится к самому блоку на 11 болтов. Центровка производится при мощи двух втулок.

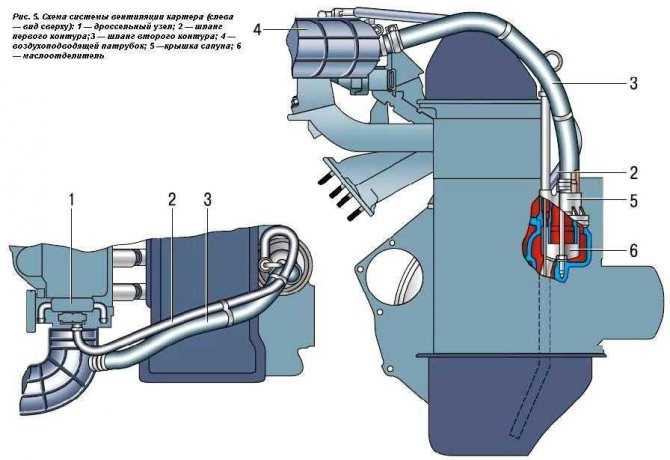

Система вентиляции картера
Закрытая, а картерные газы отводятся через маслоотделитель во впускную трубу. Оттуда они переводятся в цилиндры и сгорают.
Пошаговый порядок замены гидрокомпенсаторов
Если всеми вышеназванными способами устранить стук гидрокомпенсаторов не представилось возможным, то необходимо произвести его замену, а как это сделать правильно, читайте ниже в нашей статье.
- Устанавливаем автомобиль на ровную площадку, включаем ручной тормоз и нейтральную передачу.
- Далее открываем капот и первым делом снимаем воздуховод.
- Затем освобождаем клапанную крышку от всевозможных патрубков, откручивая от них хомуты.
- Демонтируем восемь болтов с клапанной крышки.
Сняли клапанную крышку.
При демонтаже болта, сохраните неподвижность звёздочки и цепи.
Порядок выкручивания болтов не имеет значения.
Устанавливаем ранее зафиксированную цепь.
На этом работы по замене гидрокомпенсаторов можно считать выполненной.
Советы по замене гидрокомпенсаторов
Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.
Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w30
Обратите внимание, что если масло заливается постоянно одинаковое и меняется вовремя, т. е
каждые 7–10 тысяч километров пробега, то факт засорения гидрокомпенсаторов существенно снижается.
Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензине, предварительно выполнив их разборку. После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение.

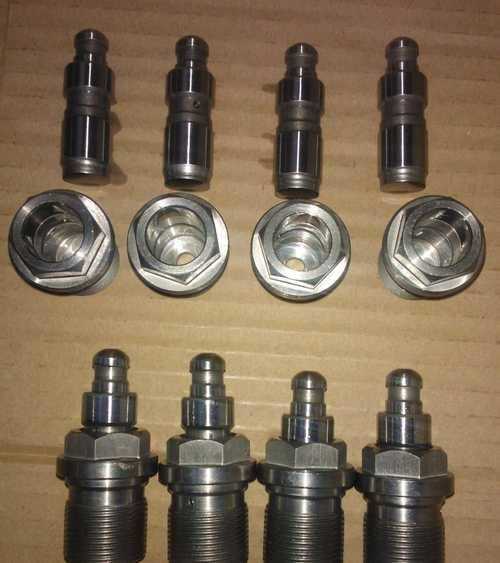

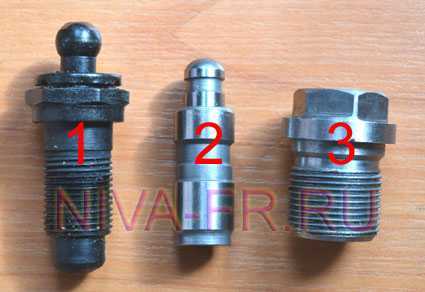

Гидрокомпенсаторы или регулировочные болты
Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге. В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием (затяжка 2-2,2 кгс). Но если детали уже находятся в неработоспособном состоянии, возникает вопрос – чем заменить неисправные «гидрики».

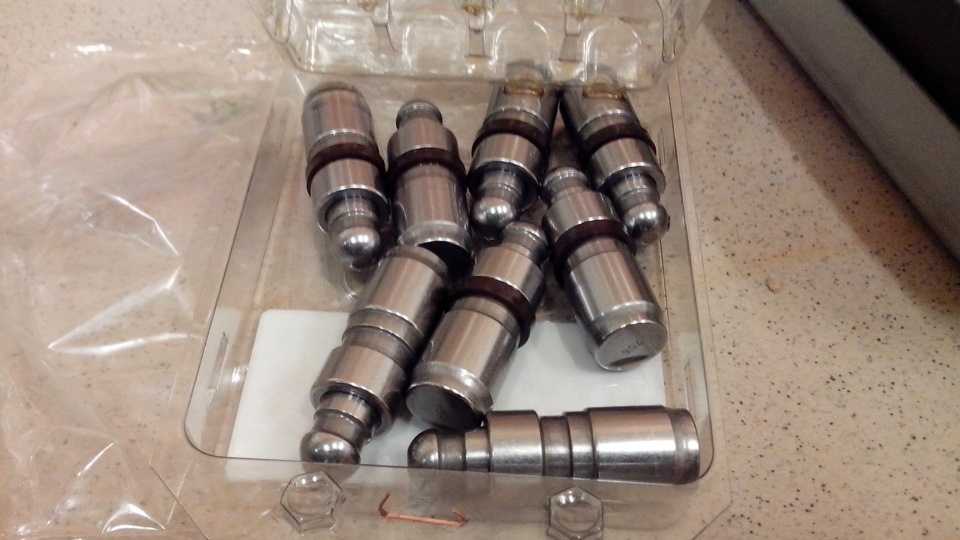

Самыми надежными на автомобильном рынке считаются ГК немецкой компании INA, также для автомобиля Шеви Нива гидрокомпенсаторы производит АвтоВАЗ, причем, ГК бывают старого и нового образца, они различаются по головкам блока цилиндров (ГБЦ стали другими у машин выпуска после 2008 года).
Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево – цена одного ГК АвтоВАЗ находится в пределах приблизительно 330-400 рублей, в тоже время регулировочный болт стоит всего лишь 30-50 рублей. Если водитель соглашается на регулировку клапанов через каждые 10 тыс. км, то лучше установить болты – меньше проблем, и дешевле получается ремонт.
Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. Замену ГК можно произвести своими руками, и выполняется она следующим образом:
ставим автомобиль на ровную площадку, глушим мотор, устанавливаем нейтральную передачу;
снимаем в первую очередь воздуховод, освобождаем клапанную крышку от патрубков;
отворачиваем 8 болтов крышки клапанов;
выставляем метку на распредвале – отлив на корпусе вала спереди должен совпадать с отметкой на задней части шестерни;
ослабляем болт звездочки распредвала, затем демонтируем натяжитель цепи;
натяжитель можно сразу перезарядить, утопив плунжер и зафиксировав его в этом положении колпачковой гайкой;
отворачиваем гайки, удерживающие распределительный вал, распредвал демонтируем;
вынимаем восемь рокеров, выкручиваем гидрокомпенсаторы;
устанавливаем на место новые «гидрики», затягиваем их с усилием 2 кг – важно их не перетянуть, но и слишком ослабленными тоже оставлять нельзя, они могут открутиться;
ставим на место рокера, прежде чем установить распредвал на место, устанавливаем метку – штифт должен находиться напротив отверстия во фланце (см. на рисунке снизу);
крепим распределительный вал, ставим на место звездочку, натяжитель цепи;
натягиваем цепь, ослабив на натяжителе колпачковую гайку, еще раз проверяем метки, и фиксируем колпачковой гайкой натяжку цепи;
устанавливаем клапанную крышку, воздуховод и патрубки.. Запускаем мотор – поначалу гидрокомпенсаторы могут стучать, но по мере прогрева двигателя они заполняются маслом, и стук должен прекратиться
Все, замену гидрокомпенсаторов на Ниве Шевроле можно считать законченной
Запускаем мотор – поначалу гидрокомпенсаторы могут стучать, но по мере прогрева двигателя они заполняются маслом, и стук должен прекратиться. Все, замену гидрокомпенсаторов на Ниве Шевроле можно считать законченной.

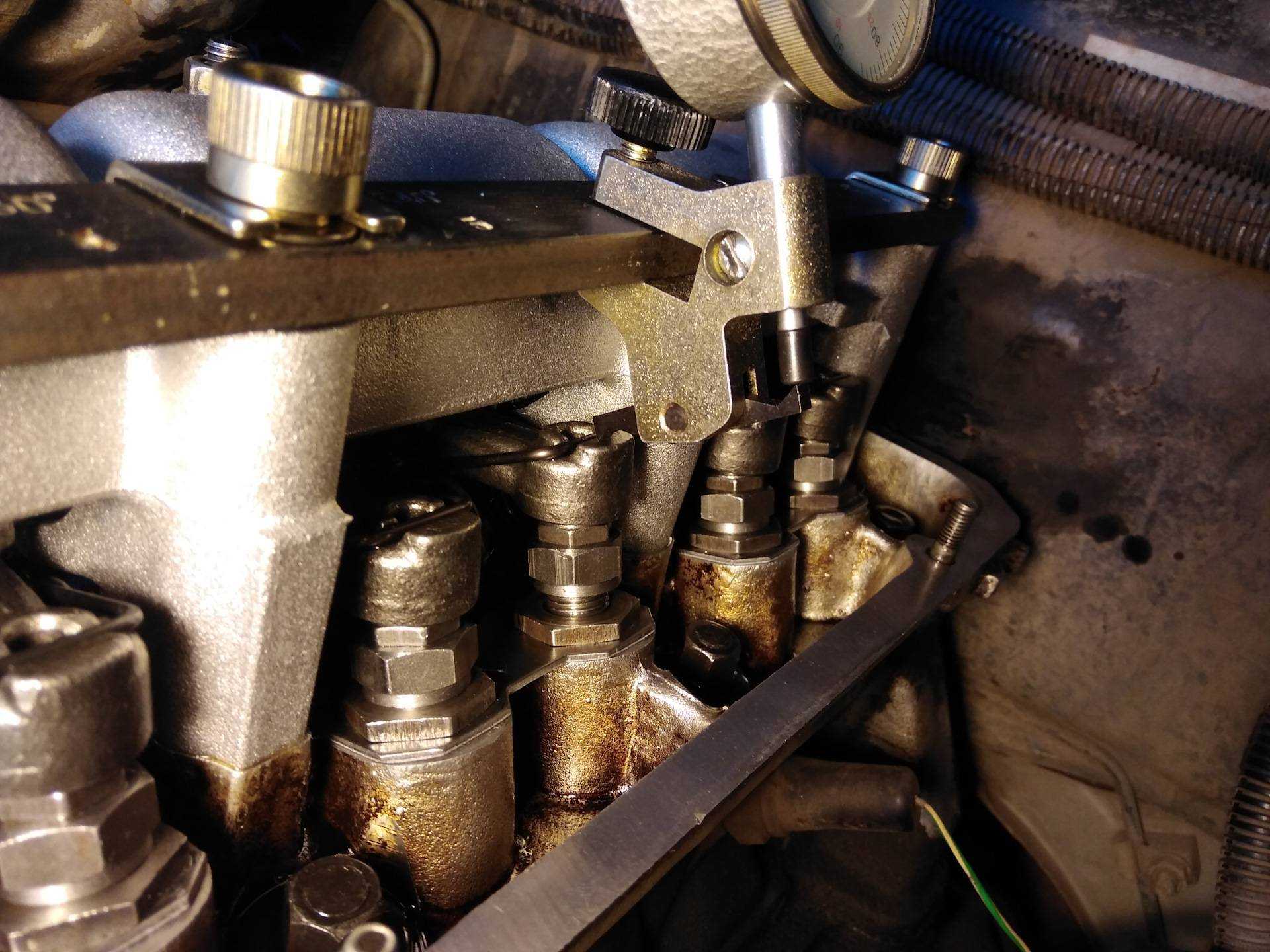

Регулировку клапанов производят с помощью специального широкого щупа 0,15 мм, также зазор можно выставить с помощью индикатора.
На четвертом цилиндре (при совмещение метки р\вала) регулируются клапана 6 и 8 (отсчет клапанов ведется от звездочки распредвала). Проворачиваем коленвал на 180 градусов, регулируем 7 и 4 клапан, еще через 180º – 3 и 1, еще через 180º – 2 и 5. Установка регулировочных болтов вместо гидрокомпенсаторов хуже тем, что теперь придется проводить регулировку приблизительно один раз в десять тысяч километров пробега.
Зазоры 0,15 мм выставляют на холодном двигателе, если они будут меньше, то клапана могут прогореть, при больших зазорах в двигателе возникает неприятный стук, происходит недостаточное наполнение цилиндров топливовоздушной смесью, соответственно, теряется мощность мотора.
