Замена гидрокомпенсаторов на болты нива 21214

Отвечают специалисты ваза

Используемые в заводской комплектации успокоители производства ЗАО «Пластик» из Челябинска показали себя достаточно надежными. В вашем случае причинами поломки оригинального, заводского успокоителя могли быть такие факторы, как ошибка исходного монтажа, отклонение в расположении крепления успокоителя на головке цилиндров или же размеров самого успокоителя от требований чертежа. В этих случаях возможен перекос успокоителя, в конце концов приводящий к его разрушению.

Серьезная угроза поломки успокоителя возникает также при действии на него ударных нагрузок из-за недостаточного натяжения работающей цепи — обычно это связано с неисправностью гидронатяжителя, но в ряде случаев причиной этого становится чрезмерный износ звездочек и цепи, ее значительное удлинение и провисание.

Успокоители, купленные в магазине, могут уступать в прочности оригинальным из-за низкого качества их материала — пластмассы.

Хочу переделать привод ГРМ ВАЗ-21214 по образцу 21213. Чем отличаются звездочки, цепи и т.д.?

На двигателе 21213 стоит распредвал 21213, который приводится давно ставшей традиционной, двухрядной втулочной цепью 2103 (116 звеньев). Здесь же оригинальный комплект — натяжитель, башмак, успокоитель цепи. Звездочки, соответственно, двухрядные. Количество зубьев у всех вариантов двигателя одно и то же: 19 на носке коленвала, 38 на распредвале и приводе масляного насоса. Опоры рычагов клапанов механические. Эти детали многим хорошо знакомы по автомобилям ВАЗ-«классика».

На двигателе 21214 для снижения шума и одновременного повышения надежности применили однорядную, но втулочно-роликовую цепь 21214 (116 звеньев), однорядные звездочки, распредвал 21214, гидроопоры рычагов клапанов, оригинальный комплект — гидронатяжитель, башмак, успокоитель.

Переделка привода ГРМ 21214 на 21213 возможна при условии комплектной замены вышеперечисленных деталей, однако смысл мероприятия сомнителен.

Теоретически вероятность контакта клапанов с поршнями на двигателе 21124 все-таки существует, но по сравнению с предшественником 2112 она невелика. Чтобы такое событие произошло, необходимо стечение следующих факторов:

— неблагоприятное сочетание истинных размеров деталей в пределах допусков;

— высокая рабочая температура двигателя;

— остановка распредвала, когда клапан полностью открыт.

Ни при заводских испытаниях, ни в эксплуатации (начиная с октября 2004 г.) случаев контакта клапанов с поршнями на двигателях ВАЗ-21124 не отмечено.

Гидрокомпенсатор 21214 нового образца, плюсы и минусы

Тема статьи – гидрокомпенсатор 21214 нового образца. Данная запчасть начала ставиться на двигатель с ноября 2008 года. Первые два-три года качество еще было среднее, а потом как положено у автоТАЗа резкий спад. Что произошло и что из себя представляет данный узел, я попробую объяснить.

Гидрокомпенсатор 21214, немножко теории

Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?

Угол установки. На подавляющем большинстве виденных мною двигателей, гидрокомпенсаторы установлены строго вертикально по отношению к вектору силы, то есть кулачку распредвала. В данном двигателе гидрики стоят под достаточно большим углом. Результат: повышенный секторальный износ шляпки гидрика и внутреннего цилиндра.
Давление масла. В каждой второй статье посвященной двигателю 21214, я говорю о том, что изначальный оригинал имел объем 1,2 литра. Завод путем нескольких расточек увеличил его до 1,7 литра, но все остальное, включая помпу охлаждения и масляный насос оставил старым. Ну и чтобы было уж совсем не скучно, сверху еще добавили гидронатяжитель цепи.
Степени свободы. Сравним гидрики старого и нового образца, хотя бы визуально. Гидрики старого образца вкручивались в гбц. В процессе участвовала только рабочая камера гидрокомпенсатора. В новом образце, в гбц вкручивается стаканчик, в который кидается гидрик. То есть производителю надо обработать уже ДВЕ гидравлические пары. Стаканчик-гидрокомпенсатор и непосредственно рабочая камера гидрика. Сделать это качественно, оказалось уже не по силам.

Гидрокомпенсатор 21214, конкретика

В 2013 году, я заказал в Германии партию гидрокомпенсаторов от законодателя моды в этой области, немецкого бренда INA. Про их качество долго говорить не буду, это поставщик конвейеров «немецкой тройки». Первое, что я сделал как истинный юнат, это вынул из «заводского двигателя» гидрик, положил его рядом с «немцем» и взял в руки микрометр. Первое отличие было чисто визуальным. Это прекрасно видно на фото. Это форма шарика и высота компрессионной юбки. Но это было только начало. Все как в русской сказке. Чем дальше, тем страшнее. Диаметр заводского чуда, меньше на 0,03 мм. То есть говорить о сохранении рабочего давления в паре стаканчик-гидрик просто не приходится. Любой инженер гидравлик, да и просто инженер механик скажет, что для горячего масла это недопустимый зазор. Результат: невозможность прожать клапанную пружину и неполное открытие клапана.

Вторая часть русского вопроса

С первой частью «кто виноват» мы разобрались. Второй извечный русский вопрос «что делать?». Ответ будет для двух категорий нивоводов.

Для желающих облегчить жизнь двигателя, сделать его более динамичным и увеличить срок его службы – убрать гидрокомпенсатор 21214 хирургическим путем и заменить всю эту херомантию на болты.
Для сторонников гидрокомпенсаторов. Поставить немецкие гидрокомпенсаторы INA или Kolbenschmidt, вместе с этим заменив стаканчики на новые. И проделывать эту операцию регулярно, раз в 60-70 тыс или раз в два-три года, при среднем годовом пробеге машинки 20-25 тысяч км.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Часть 2. Гидрокомпенсаторы нового образца

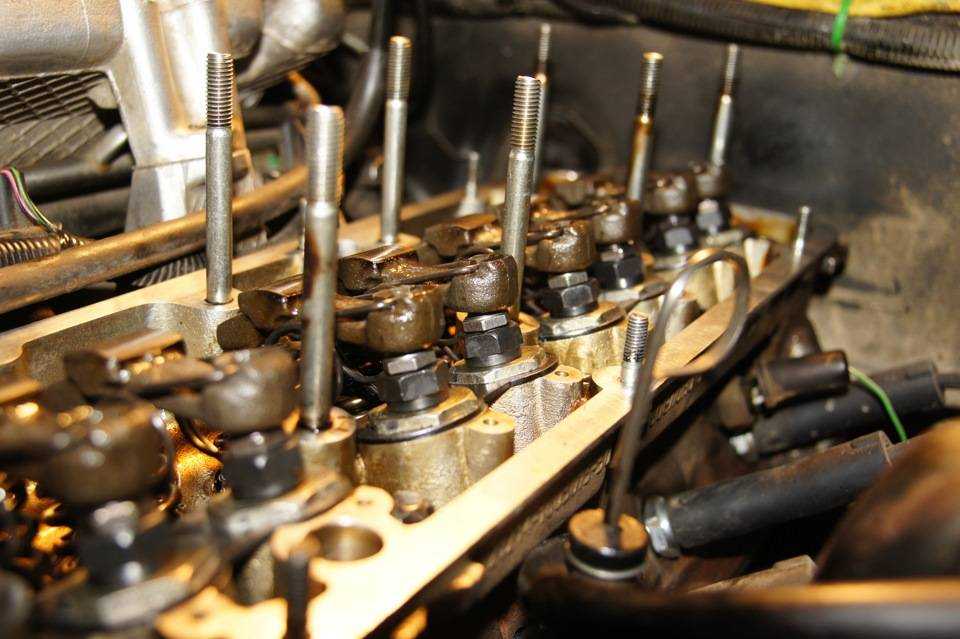

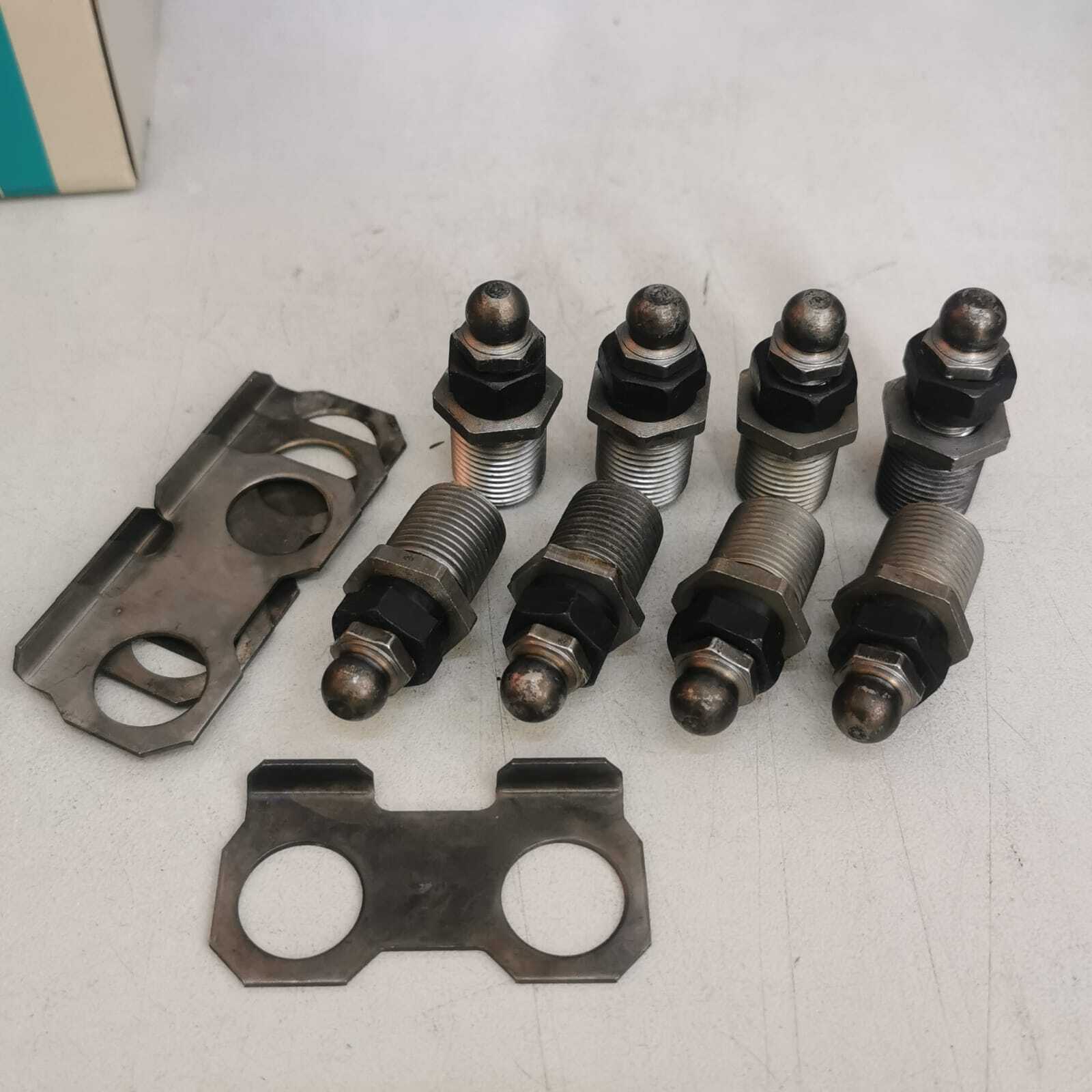

Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»

Часть 4. Установка набора «смерть гидрикам» и регулировка зазоров

Замена гидрокомпенсаторов ВАЗ 21214

Установку или замену гидрокомпенсаторов ВАЗ 21214 стоит проводить только после изучения всех процессов и деталей, которые могут хоть как-то соприкасаться с ГК.

Очень важную роль в двигателе внутреннего сгорания играет специальный газораспределительный механизм. Эта роль заключается в распределении воздуха или какой-либо горючей смеси по цилиндрам двигателя, а также выпуске отработанных газов.

Стоит отметить, что газораспределительный механизм состоит из нескольких частей, среди которых можно отметить такие, как:

клапаны с пружинами;
распределительный вал;
штанги;
толкатели;
коромысла.

Существует две вариации расположения распределительного вала:

внизу блока цилиндров;
в головке блока цилиндров верхняя часть.

Коленчатый вал передает распределительному валу специальную энергию, с помощью которой они и работают.

При условии, что распределительный вал располагается в нижнем положении, применяющемся для открытия клапанов, которое передается через штанги, коромысла и толкатели. Если же распределительный вал расположен сверху, то усилие передается через специальные толкатели.

Стоит отметить, что передача усилия с помощью штанги ли рычага также не исключена. Более того, во время нагревания двигателя до максимальной рабочей температуры возможно нагревание различных деталей, относящихся к газораспределительному механизму, из-за чего эти детали могут увеличиваться в размере. Собственного говоря, именно этот факт и приводит к недостаточно плотному закрытию указанных клапанов, что негативно влияет на работу двигателя.

Для этого и предусмотрен специальный зазор, предотвращающий недостаточную герметичность детали. Чаще всего такой зазор может составлять доли миллиметров, а устанавливается он исключительно отдельно от выпускных и впускных клапанов. Иногда зазор может увеличиваться, чаще всего это происходит из-за изношенности двигателя, а это означает, что потребуется сделать регулировку клапанов. Такая манипуляция считается достаточно ответственной и невероятно сложной, поскольку при неправильном выставлении зазора детали могут неправильно или неплотно закрываться.

Из-за этого могут появиться различные стуки, которые приводят к ускоренному износу газораспределительного механизма. Благодаря гидрокомпенсаторам ВАЗ 21214 можно избежать подобных проблем и помочь клапанам двигателя определенного автомобиля работать без стуков и герметично закрываться.

Принцип работы самого ГК заключен в том, чтобы изменяться в зависимости от величины указанного зазора, который есть в газораспределительном механизме. Действие специальной пружины приводит к увеличению его длины с помощью перемещения деталей. Важную роль в этом процессе играет и масло, подающееся из системы смазки двигателя машины.

Гидрокомпенсаторы ВАЗ 21124 состоят из таких элементов:

обратный клапан;
плунжерная пара;
корпус;
пружины плунжера.

Важно при замене гидрокомпенсаторов ВАЗ 21214 учитывать тот факт, что это детали работают так:

Сначала от кулачка распределительного вала, расположенного в двигателе, передается усилие толкателю, благодаря которому вызывается определенное воздействие на плунжер со стороны плунжерной пары.
Далее плунжер должен выйти из втулки, одновременно подбирая указанный зазор.
После этого через клапан начинает поступать масло, находящиеся в специальной системе смазки, предназначенной для двигателя авто.
Только тогда, когда масла уже достаточно, специальный шариковый клапан может закрыться, тем самым устранив с помощью пружины доступ масла.
После того, как кулачок повернулся к толкателю выпуклой стороной, он начинает перемещать его вниз, надавливая на него. Стоит отметить, что на клапан ГРМ при этом передается усилие от данного агрегата.
Непосредственно после этого через специальные зазоры выталкивается достаточно небольшое количество масла, благодаря чему гидрокомпенсатор ВАЗ 2114 уменьшается в длине, а тем самым образуется небольшой зазор.

Абсолютно все утечки, которые могут образоваться из-за работы указанного механизма, за счёт поступления масла компенсируются. Кстати, масло поступает из системы смазки двигателя. Также во время работы все детали нагреваются и расширяются, что имеет влияние на определенное количество масла, поступающего заново.

Такие действия ГК несомненно помогают уменьшить износ различных деталей газораспределительного механизма.

Поломка коленвала: признаки, причины Коленчатый вал – .

Трансмиссия является одним из наиболее важных узлов авт.

Стук гидрокомпенсаторов НИВА 21214

Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.

Описание последовательности ремонта.

1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа. 2. Отвернуть клапанную крышку. 3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости) 4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко. 5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке. 6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую) 7

Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута. 8

Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.

Теперь самое интересное.

9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой. 10. снимаем все рокера, укладывая в последовательности их исходного положения. 11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные. 12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли. 13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами) 14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой. 15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия — он не исправен. Остальные — будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК.16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак — износ на рокерах и клапанах) 17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)

Самый ответственный момент

18. Вворачиваем ГК в головку блока. Я затягивал с моментом 20 н/м. (Сильно завышать момент затяжки не стоит — есть вероятность убиения головки блока. 19. Укладываем на место рокера. (В случае сильного износа — заменяем) 20. Ставим на место постель распредвала, поворачиваем масляную магистраль как было. 21. Закрепляем пастель распредвала в соответствии с книжкой. (момент 20-25) 22. Ставим на место звездочку, следя за натягом цепи и приворачиваем болтом, загинаем шайбу. (Момент 25-30) 23. Срезаем хомуты с звездочки. 24. Кладем на место прокладку клапанной крышки и приворачиваем крышку на место.25. Возвращаем как были все шланги, патрубки и тросик газа.

Самый страшный момент.

26. Заводим двигатель. Первые несколько минут БУДУТ ИДТИ УДАРЫ РОКЕРОВ ПО КЛАПАНАМ И ГРОХОТ ЦЕПИ. Т.е. масло еще не поднялось и не прошло по системе. Лечится так: заводим двигатель на 3 минуты, глушим, ждем 5 мин, повторяем. (Советы Нивасика) Через некоторое время на ХХ звуки исчезнут. Даем поработать так минут 5, постепенно повышаем обороты. Как все звуки пропадут — первые километров 50 ЖЕСТКО не форсируем двигатель.

Замечания и дополнения.

27. Помимо неисправности самих ГК есть еще несколько причин их стука: зашлакованность масляной магистрали или ее разрушение. При осмотре ГРМ я снимал масляную магистраль и продувал все отверстия.

Замена гидрокомпенсаторов на Шевроле Нива своими руками: видео

ПОИСК НЕИСПРАВНЫХ ГИДРОКОМПЕНСАТОРОВ. НИВА ШЕВРОЛЕ

На этом работы по замене гидрокомпенсаторов можно считать выполненной. Состав отлично очищает внутренности компенсатора от грязи и прочих маслянистых отложений. Принцип работы гидрокомпенсаторов, а также их диагностика описаны в статье Почему стучат гидрокомпенсаторы на горячую и на холодную.

В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива. Случается, так, что гидрокомпенсаторы начинают стучать сразу после запуска в холодную погоду, и буквально сразу по истечении 30—60 секунд это проходит.

В таком случае, гидрокомпенсатор завоздушится и снова начнет стучать в ходе работы. Вы заметите, как через клапан начнет выходить грязное масло. Изношенное посадочное место под гидрокомпенсатор.

Ездить с клапанным стуком не рекомендуется: Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге. В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс.

Что необходимо знать о прокачке ГК?

Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно рублей, в тоже время регулировочный болт стоит всего лишь рублей. Если водитель соглашается на регулировку клапанов через каждые 10 тыс.

Обратный клапан шарикового типа. В качестве корпуса для гидротолкателя могут быть использованы цилиндрические толкатели, детали в ГБЦ, рычаги в приводе. В основе компенсатора клапанов лежит механизм плунжерной пары.

Между втулкой и плунжером имеется небольшой зазор в мкм. За счет этого механизм получается герметичным, а детали узла могут перемещаться вполне свободно.

Прокачка Гидрокомпенсатора своими руками,не повредив гидрик и резинки

В нижней части плунжера есть отверстие, перекрывающееся шариковым клапаном. Работа гидравлического компенсатора возможна за счет пружины, расположенной между плунжером и втулкой. Так устроены практически все элементы.

Не исключением являются и ВАЗовские гидрокомпенсаторы «Приора » тоже ими оснащается. Принцип действия Когда кулачки распредвала будут расположены своей тыльной стороной к толкателю, то между клапаном и валом формируется зазор. Через специальный канал в корпус компенсатора попадает масло.

Стучат гидрокомпенсаторы причины, как определить, что делать чтобы не стучали

Если из-под капота при движении постоянно доносится надоедливый и размеренный стук, причина скорее всего в гидрокомпенсаторах. Эта проблема может появиться на любой машине вне зависимости от ее производителя.

Стук гидрокомпенсаторов слышен как на холодную, так и на горячую, иногда они появляются после многолетней эксплуатации либо вскоре после приобретения новенького авто

Чтобы избавиться от этой проблемы, важно определить, почему стучат гидрокомпенсаторы

Причины

Гидравлический компенсатор – это специальное устройство, при помощи которого осуществляется регулировка зазоров клапанов мотора. Это небольшая туба, в которую помещается плунжерная пара, обратный клапан и пружина. С его помощью регулировку клапанов не нужно проводить вручную. Причин может быть несколько:

Износ плунжерной пары. С ходом времени кулачки распредвала образуют вмятины на этой детали;
Бракованные компоненты. Даже на лучших заводах, принадлежащих ведущим автопроизводителям, иногда допускают ошибки;
Засорение клапана подачи масла. Загрязнения приводят к его залипанию;
Воздушная подушка. Иногда в компенсатор проникает воздух, что может стать следствием недостаточной подачи смазывающих материалов;
Загрязнение компонентов. В систему может проникнуть пыль или нагар от масла.

В некоторых случаях воздух наличествует в самом масле, или причиной для поломки является выход из строя каналов подачи масла

Также важно подбирать качественные смеси, максимально подходящие именно для вашего авто

Стук на холодную и на горячую – что это такое?

Такими терминами часто пользуются автомеханики, и неопытные водители могут не разобраться в чем дело. Стук «на горячую» слышен при нагреве двигателя, чаще всего причиной для этого является выработка ресурса залитого масла. Помочь с решением этой проблемы поможет его замена, либо установка нового фильтра. Ни одна из указанных мер не помогла? Значит, причину следует искать в других узлах двигателя.

Когда гидрокомпенсаторы стучат на холодную, звук проявляется сразу после запуска мотора. В результате неполадки масло не проникает в компенсатор, при этом водители очень часто игнорируют возникающий при запуске звук, что может привести к серьезным проблемам в будущем.

Как выяснить, какой из гидравлических компенсаторов стучит?

Опытный специалист легко может определить стучащий гидрокомпенсатор, проводя акустическую диагностику. После локализации проблемы специалист промывает деталь, устанавливает ее назад, на место, а затем заново запускает двигатель. Если проблема сохранилась, значит, эту деталь нужно полностью заменить.

Для того, чтобы убрать стук гидрокомпенсаторов методом замены масла, нужно правильно подобрать смазывающий материал, такой подход оправдан, когда стучат гидрокомпенсаторы на горячую. Также можно попытаться использовать специальную присадку от стука гидрокомпенсаторов, которая улучшит свойства смазочных материалов, делая их более подходящими для использования с данными компонентами.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Гидрокомпенсаторы нива и нива шевроле старого и нового образца

Тема статьи – гидрокомпенсаторы нива старого и нового образца. С начала производства двигателей 21214 на заводе устанавливались гидрики старого образца, с октября-ноября 2008 года и по настоящий момент ставятся гидрики нового образца. В случае данного двигателя было бы более грамотно называть запчасть — гидроопорой, но раз все привыкли к гидрокомпенсаторам, пусть будет так.

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.

Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

часть 2, гидрокомпенсаторы нового образца

Причины и признаки выхода из строя гидрокомпенсаторов

Важно определить,. Нередко стук происходит только на «холодную»
, а в течение 30-45 секунд исчезает

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева

Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла – необходима замена гидрокомпенсаторов Шевроле Нива

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева. Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла – необходима замена гидрокомпенсаторов Шевроле Нива.

Основным признаком, который проявляет себя, как правило к 50000 км, а то и 40000 км, является возникновение отчётливых звуков в районе распредвала, а при попытке добавить оборотов, идёт металлическое потрескивание. Причинами этого может быть:

Упавшее давление в системе маслообеспечения авто, вследствие чего образовалась воздушная пробка, не позволяющая маслу подходить к ГК.
Засорение масляного фильтра приводит к забиванию масляных каналов и уменьшению подачи на гидрокомпенсаторы.
Пониженный или повышенный уровень масла в системе, из-за чего возникло чрезмерное насыщение масла воздушной смесью, что и стало причиной характерного стука.
Изношенное посадочное место под гидрокомпенсатор. В процессе работы двигателя от температуры происходит ещё большее увеличение посадочного места.

При замене ГК необходимо учитывать, что причиной стуков, доносящихся из распредвала также могут быть:

ухудшение состояния кулачков распредвала;
износ поверхности рокеров;
стирание торца стержня клапана.

Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось – значит гидрик, скорее всего, рабочий.

Тянуть с ремонтом гидротолкателей не следует, т.к. клапаны в этом случае не плотно прилегают к седлу, из-за чего падает компрессия, идёт пропуск газов и в конечном итоге клапаны прогорают.

Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.

Производя монтаж гидротолкателей следует помнить о моментах затяжки. Усилие при закручивании должно составить не более 20-22 Н м (2,0-2,2 кгс м).

Перед установкой новой гидроопоры необходимо откачать из отверстия ГБЦ машинное масло. Если не удалить масло, гидрокомпенсатор попросту не удастся завинтить до конца и привод клапана не будет полноценно функционировать.

Для работы по замене гидротолкателей понадобится:

ключи «на 10», «на 13», «на 17», «на 24»;
отвёртка плоская и крестообразная;
новые гидрокомпенсаторы.

Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2017 года по Москве и области.

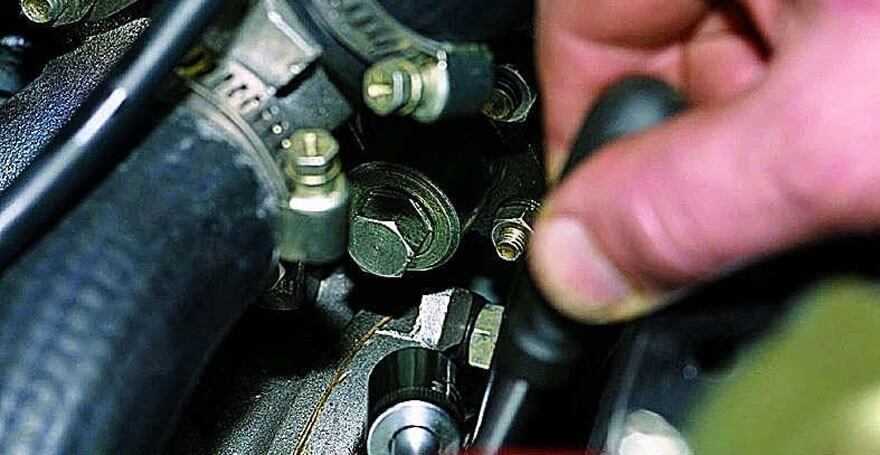

Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.

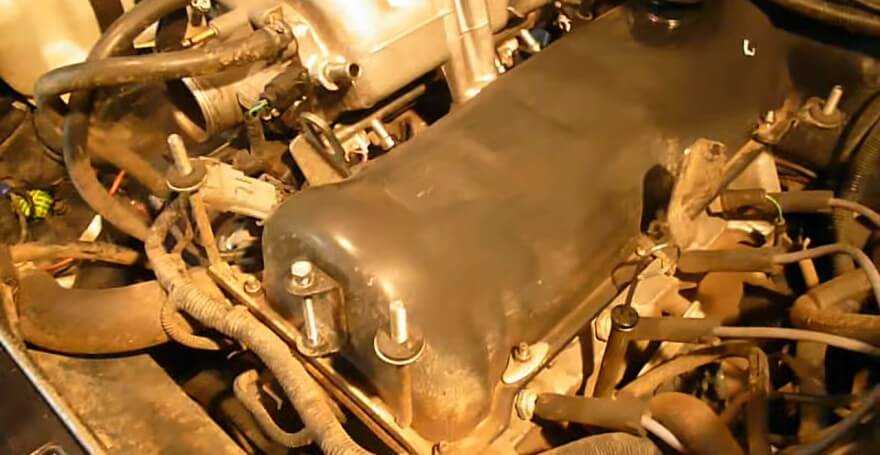

Снимаем крышку головки блока.

Нумеруем и выкручиваем свечи.

Проворачиваем коленчатый вал до того момента, пока метка на звездочке распределительного вала не сойдется с меткой на корпусе.

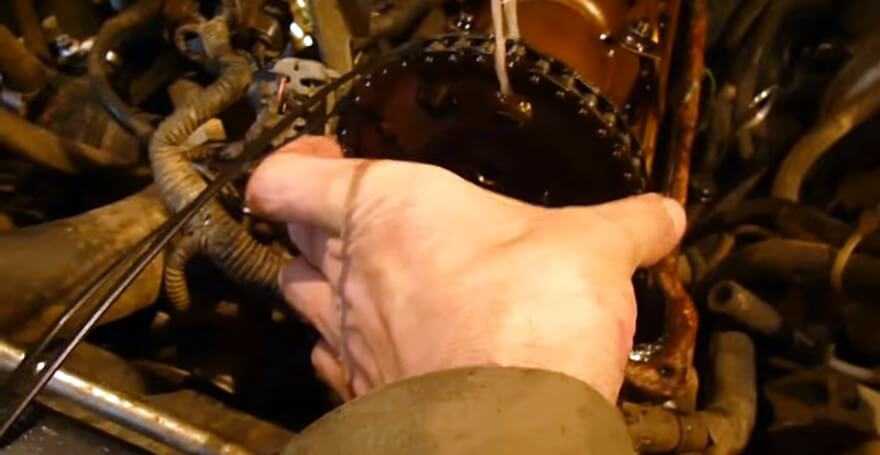

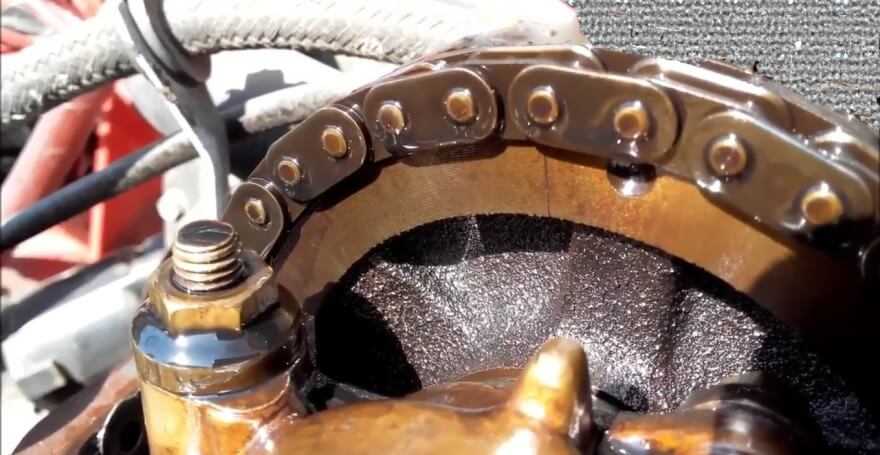

Закрепляем звёздочку вместе с цепью на двигателе.

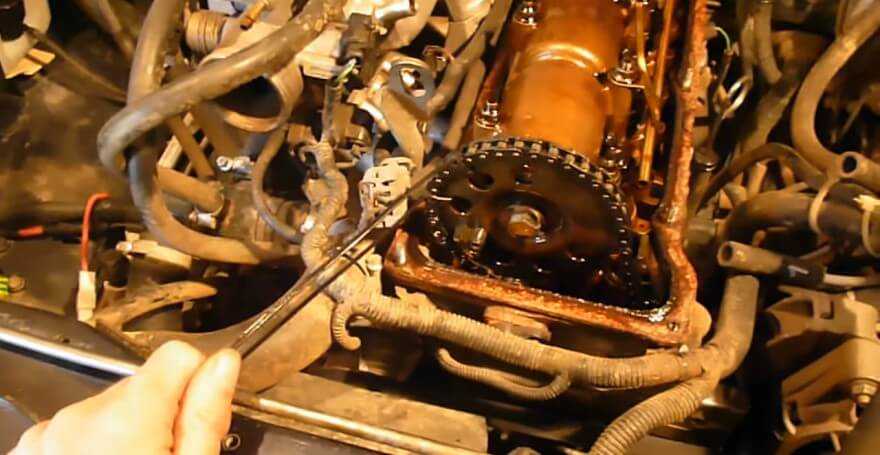

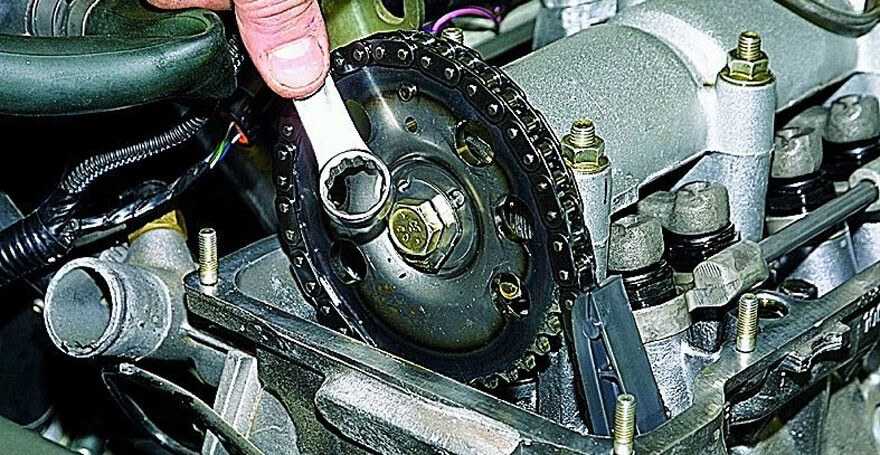

Затем откручиваем болт крепления звездочки распределительного вала.

Головкой «на 13» откручиваем колпачковую гайку натяжителя цепи.

Вынимаем натяжитель.

Снимаем звёздочку.

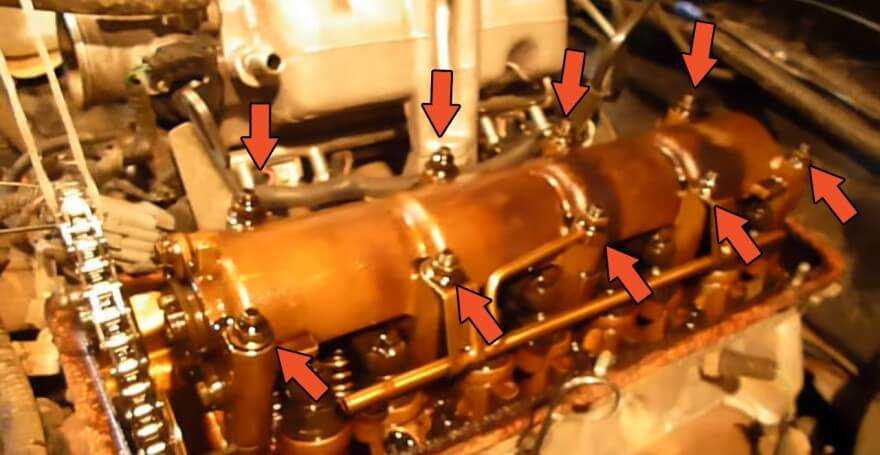

Откручиваем 9 гаек крепления корпуса распредвала.

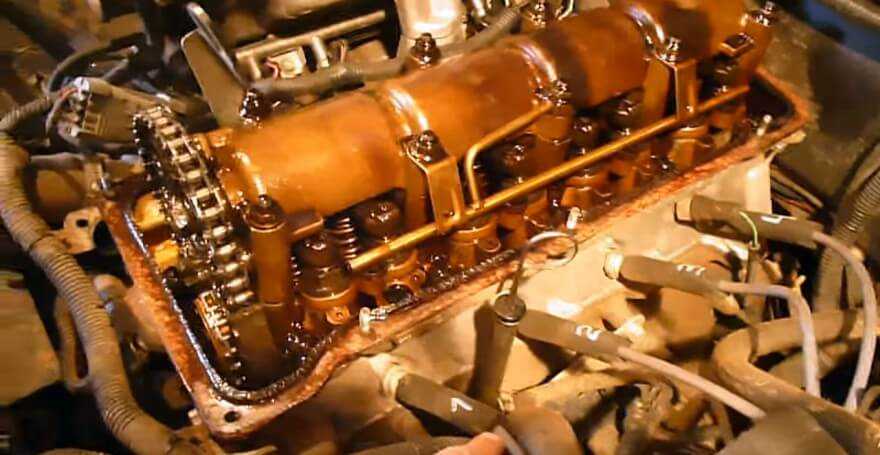

Снимаем распределительный вал вместе с корпусом.

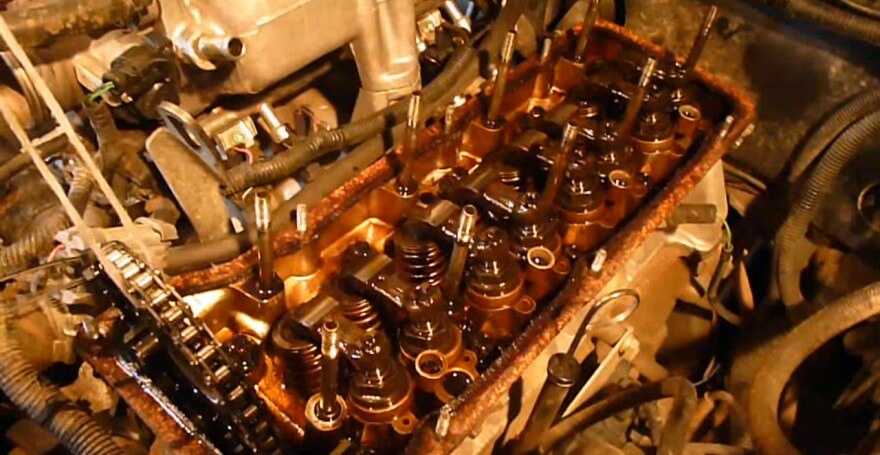

Снимаем рычаг привода клапана.

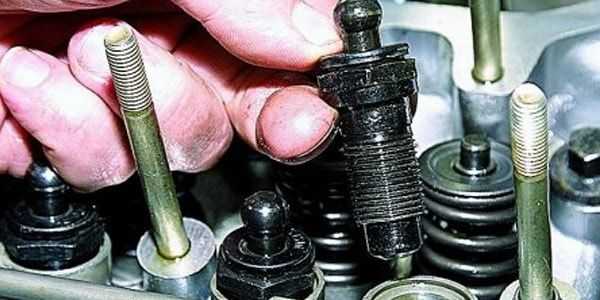

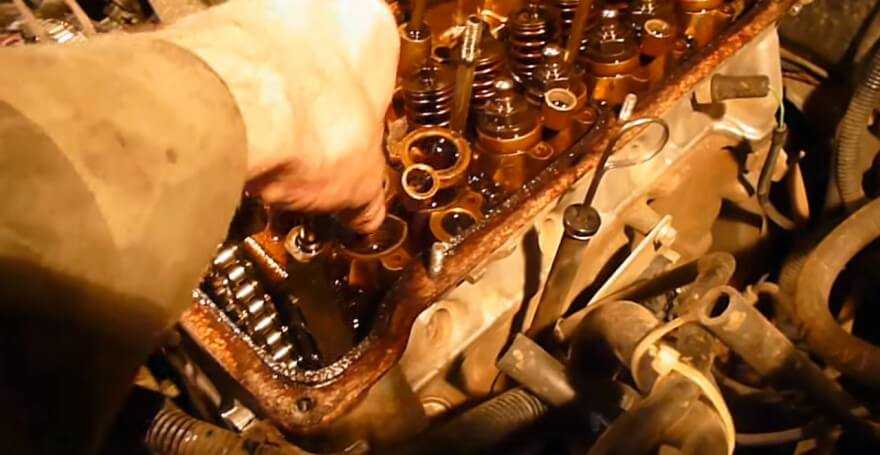

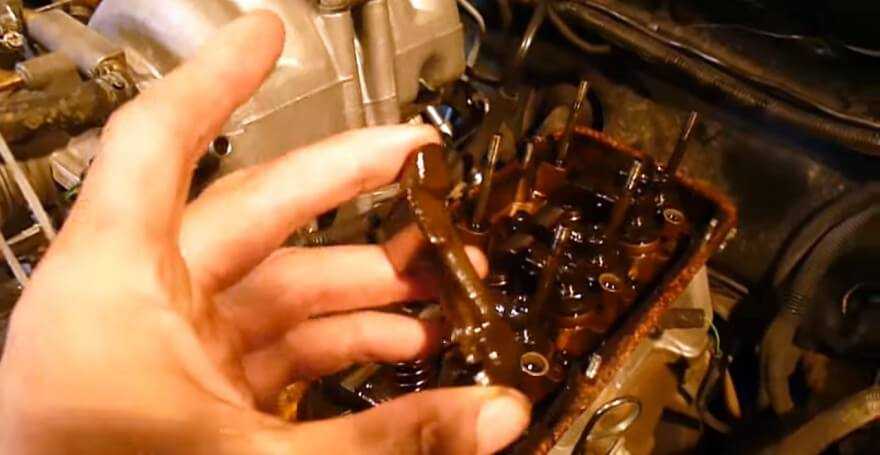

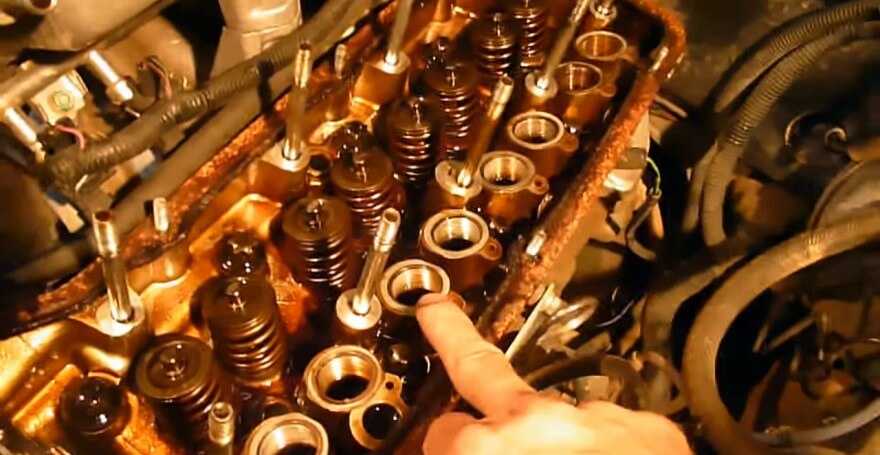

Отвинчиваем гидроопоры…

… извлекая их из отверстий головки цилиндра и стойки рампы.

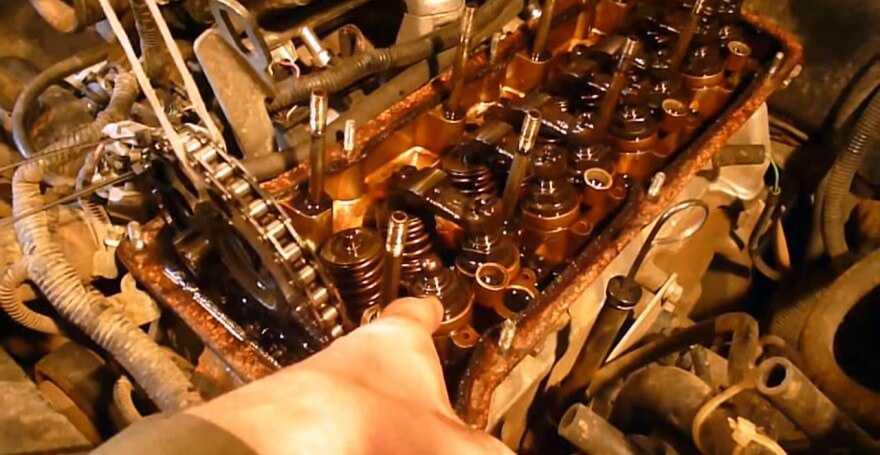

Извлекаем саму рампу.

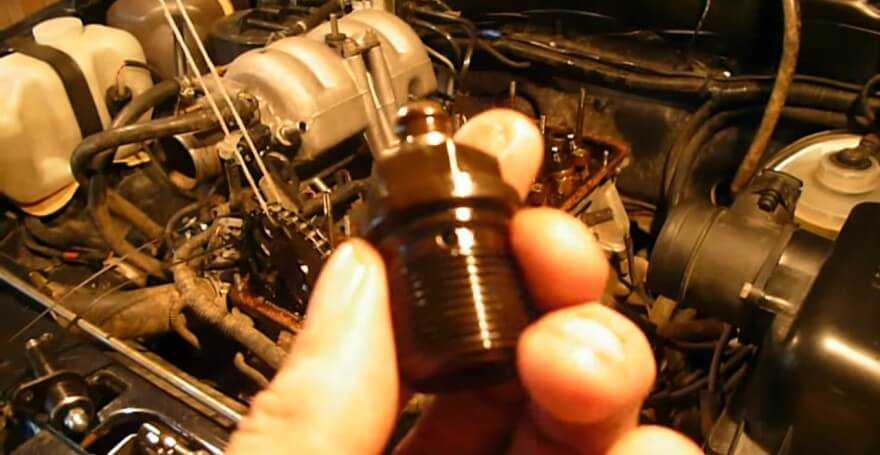

Перед установкой новых регулировочных болтов необходимо откачать масло с отверстий в ГБЦ.

Данную главу я хочу посвятить следующей теме — замена гидрокомпенсаторов на болты на ниве и ниве шевроле, и ответить на основные вопросы по данной тематике. Зачем и почему это нужно? Как правильно это сделать? Отключать датчик детонации или не отключать? Какой потом поставить распредвал?

Гидрокомпенсаторы ваз 21214

С каждым днем автомобили становятся все более совершенными и более умными. Выпускаются новые системы, приборы и устройства, которые позволяют нам уделять меньше времени на обслуживание и ремонт автомобиля. К таким устройствам относятся и гидрокомпенсаторы (ГК).

Итак, гидрокомпенсаторы – это устройства, которые самостоятельно регулируют зазор клапана. Специально созданные для смены механических регуляторов газораспределительных механизмов, которые были менее эффективны. Обычный клапан, устанавливаемый на двигатель ваз 21214, не имеет ГК, поэтому каждые 10 тыс. км. приходится вручную регулировать зазоры с помощью специального щупа. Если этого не делать, то возрастает расход топлива, двигатель автомобиля начинает шуметь и снижаются динамические характеристики. Становится понятно, что механическая регулировка к изжила себя. И вот на смену “механике” пришли гидрокомпенсаторы. С ними все оказалась куда проще: они сами выставляют нужный зазор клапана, тем самым увеличивают ресурс двигателя и снижают расход топлива.

Как устроены гидрокомпенсаторы ваз 21214 можно посмотреть на картинке ниже:

Плюсы и минусы

+ Тихая работа двигателя

+ Увеличение ресурса системы газораспределения

+ Уменьшение расхода топлива

— Необходимо более качественное масло

#8212; Дорогостоящий и сложный ремонт

Установка гидрокомпенсаторов на ваз 21214

Для работы будет необходимо:

— Чистое моторное масло

— Пинцет (можно заменить отверткой-шлиц)

Перед установкой ГК их необходимо разобрать и тщательно промыть в бензине. Высушить и собрать обратно. После этого:

Проверяем гидроопоры. Для проверки необходимо надавить большим пальцем на собранную гидроопору, она должна свободно (без заеданий) сдавливаться и раздвигаться
Следующим шагом будет установка рампы подвода масла и вкручивание от руки сухих гидроопор
С помощью динамометрического ключа затягиваем гидроопоры (22 н на м). Опять проверяем, что при нажатии она прожимается до конца, а после возвращается в исходное положение. Если клинит:

а) поменять гидроопору местами с соседней

б)снизить момент до 18 н на м

в) заменить на новую

!Все гидроопры должны быть затянуты одинаковым моментом

4. Дальше необходимо наполнить маслом каждую гидроопору. Для этого: вытаскиваем плунжер и откладываем его в чистое место, пинцетом достаем поршень с шариком и так же откладываем его в сторону; набираем моторное масло в шприц и заливаем его в корпус гидроопоры до краев, после чего смазываем поршень и вставляем поршень в корпус, продавливая шилом шарик клапана. Наполняем плунжер маслом и вставляем его в корпус.

Все шаги проделаны и гидроопоры установлены, дальше необходимо привести двигатель в рабочее состояние. После этого можно смело заводить!
