Какие детали двигателя смазываются под давлением. способы смазывания подвижных деталей двс

Смазочная система дизелей

Смазочная система обеспечивает подачу смазочного масла к различным движущимся деталям дизеля. Главное назначение смазочной системы заключается в создании между трущимися поверхностями масляной пленки, которая уменьшает трение и износ. Смазочное масло также используется как очиститель, а в некоторых случаях служит целям охлаждения деталей. Смазочное масло дизеля содержится в нижней части картера в маслосборной цистерне, расположенной под дизелем (рис. 2.16). Масло забирается из этой цистерны через фильтр грубой очистки одним из спаренных насосов. Другой спаренный насос имеет фильтры тонкой очистки. Затем масло прокачивают через холодильник, прежде чем оно поступит в дизель и будет распределено по различным трубопроводам. К каждому цилиндру подведены трубопроводы, по которым масло подается к подшипникам. Некоторое количество этого масла протекает через просверленный в коленчатом вале канал, к шатунному подшипнику, а затем подается вверх по просверленному каналу в шатуне к пальцу крейцкопфа или его подшипнику.

Рис. 2.16. Смазочная система дизеля: 1— дизель; 2 — распределительная масляная магистраль; 3 — лубрикатор; 4 — расходная цистерна цилиндрового масла; 5 — холодильник; 6 — фильтры; 7 — насосы; 8 — сетчатый фильтр; 9 — маслосборная цистерна смазочного масла (циркуляционная); I, II — ввод и отвод забортной воды

Сигнальное устройство, установленное в конце распределительного трубопровода, контролирует давление масла, поддерживаемое на заданном уровне с помощью насоса. Насосы и фильтры тонкой очистки соединены так, что возможен перепуск потока масла с одного фильтра на другой. Фильтры тонкой очистки соединены так, что возможна очистка одного из них, когда другие находятся в работе. Смазочное масло после смазки деталей дизеля стекает обратно в маслосборную цистерну для повторного использования. Положение уровня масла в маслосборной цистерне показывает уровнемер. В смазочную систему включен центробежный сепаратор для очистки отработавшего смазочного масла. Чистое масло можно подавать в систему из запасной цистерны. Через масляный холодильник прокачивается морская (забортная) вода, имеющая более низкое давление, чем смазочное масло. Это сделано для того, чтобы в смазочное масло не попадала забортная вода из холодильника.

Смазывание цилиндров. Большие малооборотные дизели оборудованы отдельной смазочной системой для смазки цилиндров. Масло впрыскивается в пространство между цилиндровой втулкой и поршнем посредством механических лубрикаторов, которые подают масло по принципу «каждый лубрикатор в свой цилиндр». Для этого применяется специальное смазочное масло, которое после подачи в цилиндры уже не возвращается, т. е. вторично не используется, так как оно полностью срабатывается в цилиндре. Это масло, кроме смазывания, способствует также образованию газонепроницаемого уплотнения и содержит присадки, которые очищают цилиндровые втулки от нагара.

Источник

Работа смазочной системы

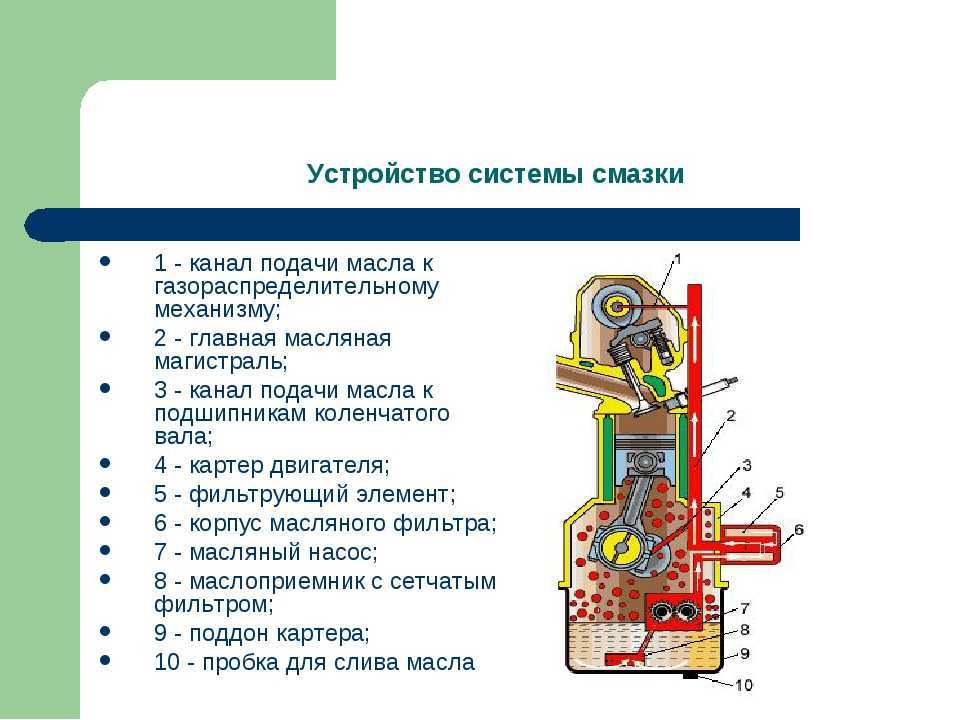

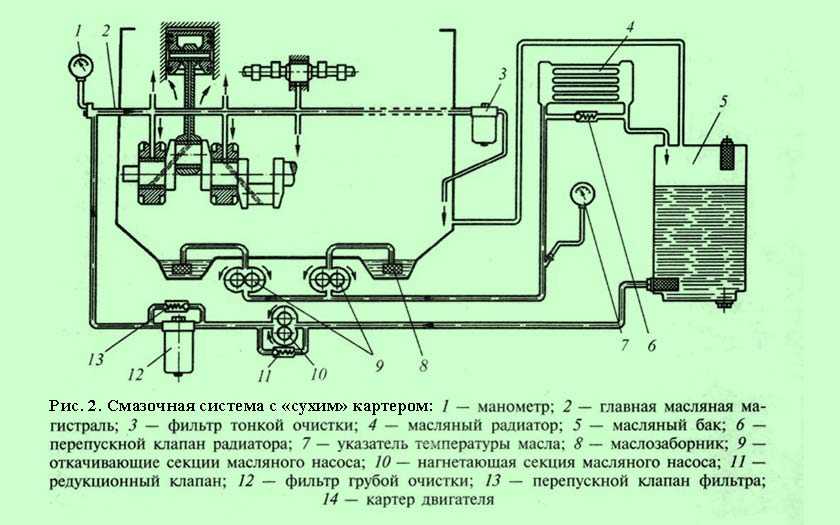

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль.
Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

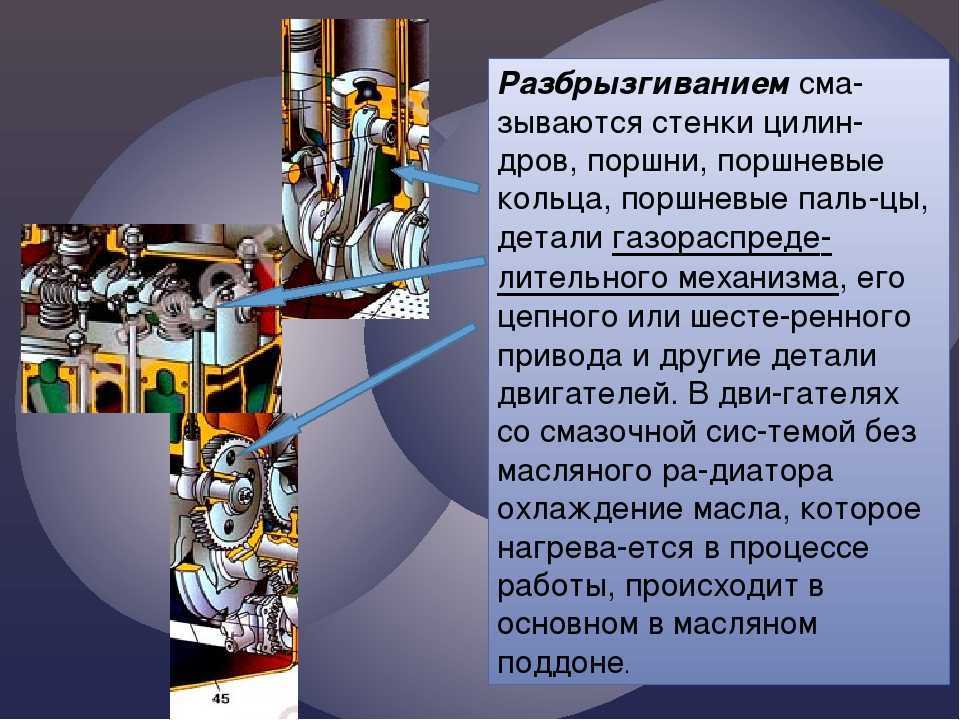

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов.
В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно.
При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр.
Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

неполнопроточного (параллельного) фильтра тонкой очистки масла;
смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор.
К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

Инженерная графика
МДК.01.01. «Устройство автомобилей»
Общее устройство автомобиля
Автомобильный двигатель
Трансмиссия автомобиля
Рулевое управление
Тормозная система
Подвеска
Колеса
Кузов
Электрооборудование автомобиля
Основы теории автомобиля
Основы технической диагностики
Основы гидравлики и теплотехники
Метрология и стандартизация
Сельскохозяйственные машины
Основы агрономии
Перевозка опасных грузов
Материаловедение
Менеджмент
Техническая механика
Советы дипломнику

Олимпиады и тесты

«Инженерная графика»
«Техническая механика»
«Двигатель и его системы»
«Шасси автомобиля»
«Электрооборудование автомобиля»

Классификация масел

Что означают цифры обозначения вязкости масла на этикетке?

После аббревиатуры SAE мы видим несколько чисел, разделенных буквой W и тире, например 5W-30 (для всесезонного масла, которое, как правило и используют все автолюбители). Не вдаваясь в физику и сложную терминологию (это есть ниже), расшифровать эту надпись можно так:

5W – это низкотемпературная вязкость, которая означает, что холодный запуск двигателя возможен при температуре не ниже -35°С (т.е. от цифры перед W нужно отнять 40). Это та минимальная температура этого автомасла, при которой масляный насос двигателя сможет прокачать масло по системе, не допустив при этом сухого трения внутренних деталей. На работу прогретого двигателя этот параметр никак не влияет.

Если отнять от этой же цифры 35 (в данном случае – это -30°С), то мы получимминимальную температуру «проворачиваемости» двигателя

Очевидно, что с понижением температуры масло становится гуще и стартеру все сложнее становится провернуть мотор при холодном запуске. Но это усредненный параметр, реальная картина очень сильно зависит от самого двигателя, а потому очень важно при выборе вязкости не отступать от рекомендаций производителя Вашего авто

Все, больше первая цифра перед W ровным счетом ничего не означает, и на работу прогретого двигателя ровным счетом никак не влияет. Так что если Вы живете в регионе, где температура воздуха зимой редко опускается ниже -20°С – Вам по этому параметру подойдет практически любое масло из продающихся на рынке. Другой вопрос, в каком состоянии Ваши стартер и аккумулятор, если они уже слегка подуставшие, им безусловно легче будет завести мотор при -20°С на масле 0W-30, чем если это будет 15W-40.

Гораздо интереснее второе число в обозначении – высокотемпературная вязкость (в данном случае это 30). Его нельзя так просто, как первое, перевести на понятный автолюбителю язык, ибо это сборный показатель, указывающий на минимальную и максимальную вязкость масла при рабочих температурах 100-150°С. Чем больше это число, тем выше вязкость моторного масла при высоких температурах. Хорошо это, или плохо именно для Вашего мотора – знает только производитель автомобиля.

Более подробно советую прочитать на сайте http://avtomaslo.info , откуда и был взят данный текст.

Мне кажется, на этом система смазки нам понятна и можно перейти к рассмотрению другой системы.

Назначение системы смазки двигателя

Система смазки направлена на поддержание непрерывной подачи к подшипникам смазочных материалов и непосредственное решение следующих задач:

Уменьшение трения между сопряженными деталями. Причем компоненты системы направлены на уменьшение всех видов трения – сухого – непосредственного соприкосновения деталей друг с другом, жидкостного – с разделением масла, полужидкостного (масляный слой присутствует, но полного разделение трущихся поверхностей маслом нет). Сухое трение в чистом виде на практике – самое редкое. Его можно встретить при деформации контактирующих тел (например, подшипников), при разрушении граничных плёнок в местах повышенного давления. Гораздо же более распространённая ситуация – полужидкостное и жидностное трение. С жидкостным трением детали, например, часто встречаются при высоких окружных скоростях при попадании масла в клиновой зазор между цапфой и вкладышем подшипника скольжения.
Отвод тепла и охлаждение деталей двигателя. Осуществляется потоком жидкости из системы охлаждения. Сначала охлаждается масло, а затем уже сами детали ДВС.
Освобождение двигателя от продуктов износа механизмов в отработанном масле (в виде прямоугольников, «листочков», пыли). Наиболее распространён усталостный износ. Он возникает при трении качения и трении скольжения. Также существует адгезионный, абразивный, коррозионный износ.
Удаление нагара. Чаще всего нагар характерен для транспортных систем с прямым впрыском топлива (топливо идет непосредственно в камеру сгорания, отсутствует этап промывки клапанов). Также проблема нагара актуальна в ситуациях, если транспортное средство используется только время от времени, есть постоянные простои, или при использовании авто в холодное время года его владелец не прибегает к прогреву двигателя.
Защита деталей двигателя от коррозии. Смазочные вещества в системе помогают ей противостоять окислением под влиянием кислорода.
Чтобы решить поставленные задачи, давление масла в ССД должно быть достаточно высоким. Масла должно хватит для обеспечения жидкостного и отвода от поверхностей тепла.

Причины и устранение неисправностей системы смазки

Основная неисправность системы смазки двигателя автомобиля — это падение давления масла. Естественным образом оно происходит в результате износа деталей, в том числе масляного насоса. С увеличением износа, зазоры в сопрягаемых парах растут, из-за этого падает производительность и давление в насосе. Масло, попадая на шейки коленчатого вала смазывает их, но легко просачивается через увеличенный зазор на слив. Должное давление на нагруженное соединение не создается. То же самое происходит и в других узлах. Чтобы понять, почему давление масла может упасть, пройдемся по системе еще раз привычным путем от маслозаборника: • Замятый жестяной поддон уменьшает щель между маслозаборником и днищем. В узком протоке активно собираются продукты износа и сажа. Маслозаборник также может повредиться и от удара: трещина в его приемной трубе будет способствовать подсосу воздуха. • Масляный насос может совсем перестать качать не только из-за износа, но и по причине обрыва привода. Это извечная беда всегда классических Жигулей: непрочные шлицы привода насоса часто срывало в мороз, низкокачественное масло загустевало, и деталь не выдерживала сопротивления. То ли дело насос с внутренним зацеплением переднеприводных моделей ВАЗ. Его приводом является коленчатый вал. Абсолютная надежность при отсутствии дополнительных деталей. • Засорение фильтра. Проблема решается просто — его нужно поменять. • Чрезвычайно редко, но встречается выпадение заглушки из коленчатого вала. Это технологические детали, которые закрывают каналы, просверленные в КВ. В посадочное место их запрессовывают, и если посадка не плотная, то увы… При переборке мотора их действительно лучше вынуть, и прочистить каналы как следует — обычно там залежи грязи. Только после запрессовки нужно подстраховаться и раскернить посадочное отверстие. • Заедание редукционного клапана в открытом состоянии. • Неисправность датчика давления. • Перегрев масла.

Другие неисправности системы смазки: • Повышение давления в системе возникает из-за заедания редукционного клапана в закрытом положении. • Грязное масло — причина заклинивания гидрокомпенсаторов и натяжителей цепей. • Масло вытекает наружу из-за неисправных уплотнений (прокладок, уплотнительных колец и сальников), заглушек, трещин деталей.

Контроль уровня масла

Во избежание поломки силового агрегата необходимо постоянно контролировать уровень масла в поддоне картера. Проверка проводится масляным щупом при заглушенном моторе. Щуп имеет две метки: минимальное и максимальное количество рабочей жидкости. Нормальный уровень масла находится между ними. При недостаточном уровне трущиеся детали не получат необходимого количества смазки, в результате увеличится износ. При избыточном количестве масла повышается его расход, а также расход топлива, усиливается образование нагара на поршнях и в камерах сгорания, замасливаются свечи зажигания.

приборную панель

Редукционный или перепускной клапан служит для поддержания постоянного давления в системе смазки. Клапанов может быть несколько, устанавливаются они в элементах системы, например, в масляном насосе или фильтре.

И смажем и остудим…

Итак, система смазки двигателя первым делом должна бороться с негативными последствиями трения, а если точнее, то минимизировать само это явление.

Помимо этого, предусмотрительные инженеры возложили на неё ещё и функцию по охлаждению некоторых деталей мотора, а также своеобразного чистильщика от нагара и микроскопических частиц, которые, так или иначе, появляются вследствие износа металлических поверхностей. И это ещё не всё.

Рекомендуем: Рабочий цикл двигателя

Масло, используется почти как гидравлическая жидкость в системе газораспределения, отыгрывает ключевую роль в гидрокомпенсаторах тепловых зазоров клапанов, воздействует на гидронатяжитель привода ГРМ и так далее.

Одним словом, система смазки автомобиля позволяет мотору жить долго и радовать нас достойной мощностью, которая не расходуется на лишние потери трения.

Поддон

Это конструктивно установленная на блок цилиндров (в нижней части) ёмкость, в которой находится моторное масло. Поддон изготавливается из железа или алюминия. Для исключения образования масляной пены, между поддоном и блоком цилиндров установлена пеногасительная пластина. У поддона имеется резьбовое сливное отверстие. Форма поддона обычно имеет наклонные плоскости, углубление для заборника масляного насоса. Заборник должен устанавливаться с учетом неполного забора масла со дна поддона. Делается это для недопускания попадания частиц мусора скапливающихся на дне поддона в масляный насос.

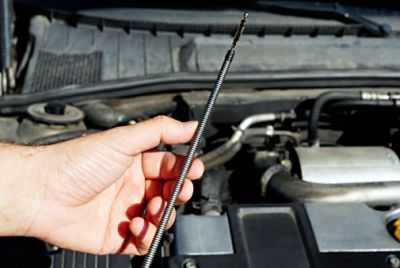

Контроль уровня масла производится при помощи щупа с делениями, указывающими на допустимое количество. Контроль должен проводиться постоянно и при малейшем изменении уровня, необходимо устранять причины подъема или опускания уровня масла. Повышенный расход масла указывает на отсутствие компрессии в цилиндрах, износ турбины, или износ сальников. Повышенный уровень может свидетельствовать об утечке охлаждающей жидкости в поддон, залегании компрессионных колец.

Замена масла производится строго с учетом рекомендаций производителя. Менять масло на другие марки по API (не рекомендованные производителем) не следует.

Масляный насос

Во время работы двигателя циркуляция масла в смазочной системе обеспечивается основным масляным насосом, имеющим привод от коленчатого вала через механизм передач. Для достижения достаточно высокого давления в смазочной системе должны использоваться высоконапорные насосы, среди которых можно выделить шестеренные, винтовые и плунжерные. Обычно применяются шестеренные насосы с шестернями внешнего (чаще) или внутреннего зацепления. Они просты в изготовлении, надежны, имеют малые Габариты и массу. Шестерни насоса могут быть прямо- и косозубыми.

Рассмотрим работу односекционного шестеренного масляного насоса со встроенным редукционным клапаном. Масло, поступающее из поддона двигателя или масляного бака во впускную полость 1 насоса, попадает во впадины между зубьями и при вращении шестерен переносится под давлением в нагнетательную полость 2. Давление в этой полости ограничивает редукционный клапан 3, пружина которого рассчитана на определенное усилие.

Масляные насосы

Масляный насос двигателя призван обеспечивать бесперебойную подачу материала к трущимся частям. • Масляные насосы шестеренного типа представляют собой ведущую и ведомую шестерни, находящиеся в наружном или внутреннем зацеплении. При наружном — они приводятся в движение специальным приводом. Насосы внутреннего зацепления устанавливаются непосредственно на коленчатый вал (КВ) — идеальная по простоте и надежности компоновка. • Роторные насосы состоят из двух роторов сложной формы. В процессе поворота они меняют объем полостей между своими элементами и выдавливают смазку. Встречаются регулируемые модификации: они меняют давление масла в зависимости от режима работы.

Масляные фильтры

Существенные различия – и в масляных фильтрах, которые могут входить в ССД. Они напрямую влияют на заправочный объем системы смазки двигателя, пропускную способность, скорость и эффективность очистки.

Наиболее быстро масло и очищают полнопроточные (часто их называют просто – проточными) фильтры. Через полнопроточные фильтры проходит всё количество масла, всасываемое насосом. Наиболее качественную очистку обеспечивают частично проточные фильтры. Через них проходит не всё масло, а только его часть.

Если же важна и скорость, и качество, помогут комбинированные фильтрующие системы. Они дороже, сложней, но фактически они представляют собой систему частичнопоточного и полнопоточного фильтров.

При этом самые практичные комбинированные системы с обратным и перепускным клапаном и двойной вальцовкой. На картинке представлен типичный фильтр такого типа (решение компании Robert Bosch GmbH).

Среди явных плюсов системы смазки двигателя – возможность обеспечить непрерывную подачу масла в ДВС даже при очень вязком масле и при низкой температуре воздуха, быстрое наращивание давление и, соответственно, оперативное смазывание при перезапуске, а также защита от холостого хода фильтра после запуска ДВС.

Масляный насос

Среди различных типов конструкции наибольшее распространение получили шестеренчатые и роторные масляные насосы. Устройство масляного насоса шестеренчатого типа с наружным зацеплением:

Ведомая шестерня.
Канал забора масла с поддона.
Ведущая шестерня. Именно она посредством червячной, цепной или шестеренчатой передачи соединена с коленчатым валом двигателя.
Приводной вал (в данном типе масляного насоса соединяет коленвал и ведущую шестерню).
Канал нагнетания.
Ось вращения ведущей шестерни.

При вращении шестерен масло всасывается из заборного канала и подается по каналам нагнетания к трущимся парам двигателя. Давление масла в системе смазки и производительность насоса напрямую связаны со скоростью вращения коленчатого вала. При превышении давления, достаточного для смазывания и отвода тепла трущихся элементов, лишняя смазка стравливается редукционном клапаном.

В отличие от шестеренчатого насоса с наружным зацеплением, в помпах с внутренним зацеплением ведущая шестерня вращается внутри ведомой. Принцип работы смазочной системы с точки зрения нагнетания давления остается неизменным и схож с работой роторной помпы. Внутри корпуса устанавливается внешний и внутренний роторы. Вращение последнего приводит к всасыванию смазки и подаче ее под давлением в нагнетательный канал.

Система смазки двигателя

Система смазки двигателя автомобиля или смазочная система двигателя (ССД) – совокупность механизмов авто, которые участвуют в снижении трения между сопряженными деталями ДВС, минимизируют затраты мощности ДВС на трение. Принцип работы системы смазки двигателя заключается в обеспечении подачи смазочных материалов (моторного масла) ко всем трущимся деталям ДВС на всех режимах его работы. ССД работает циклично.

Между двумя поверхностями движущихся тел формируется масляная пленка. Она разделяет движущиеся поверхности и уберегает трущиеся поверхности от дополнительных нагрузок.

Причины низкого давления масла в двигателе

Причины низкого давления масла в двигателе могут возникать в различных узлах. Они связаны между собой как с общим износом двигателя, так и с выходом из строя отдельных механизмов двигателя. Влияющих на работу системы смазки в целом.

Износ деталей.

Износ шеек валов, вкладышей, приводит к увеличению зазора между ними. Маслу становится легче выходить из под рабочей поверхности. В результате снижается нагрузка на насос. Он начинает создавать меньшее давление. Соответственно снижается общее давление в магистралях высокого давления двигателя.

Какое давление масла должно быть в двигателе.

Давление масла должно создавать оптимально устойчивое масляное кольцо вокруг валов и шеек коленчатого и распределительного валов.

Последствия низкого давления масла

Если давление ниже нормы возникает усиленное трение между валом и вкладышем. Удары возникающие при работе вала о вкладыш становятся более сильными и действенными. И как результат вкладыши разбиваются. Двигатель клинит.

В среднем практически на всех двигателях допустимое низкое давление составляет 0,2 Нм

Нормальное давление на холостых оборотах двигателя от1,5 до2,5 Нм

При скорости движения 60 км/ч и оборотах 2000 об/мин нормальное давление составляет от3-4 Нм до 6.5 Нм

Выше давление в масляной системе не создаётся благодаря редукционному клапану. Современные автомобили не оборудуются приборами указывающими давление масла. Для контроля давления достаточно контрольной лампочки давления масла. Она загорается если давление в системе становится ниже 0,2 Нм.

Например двигатель ЗМЗ 511,его устанавливают на автомобиле Газ 53. Очень чувствителен к износу. Низкое давление масла для этих двигателей почти норма. Некоторые водители заклеивают контрольную лампочку, чтобы не светила в глаза и не отвлекала. Двигатель завелся на холодную и лампочка погасла на короткое время, до прогрева. Это нормально и лучшего желать не приходится. Но как бы ни было низкое давление губит мотор. И рассчитывать на его долгую работу не приходится.

Износ масляного насоса

Масляный насос как любой механизм подвергается износу. Стачиваются шестерни и плоскости их прилегания. Масло начинает перепускаться внутри насоса. Давление в системе падает. Насосы очень редко выходят из строя. Скорее двигатель станет не пригодным для ремонта. Ничто не вечно. Существуют специальные стенды для проверки работы насоса. И если возникли сомнения насос можно проверить.

Вмятина на поддоне может служить падению давления. Если поддон вмялся внутрь от удара он мог вплотную приблизиться к масло заборнику. Частично перекрыть его. Так же как и при засорении поступления масла будет недостаточно для создания нормального давления в системе.

Возможные неполадки

Наиболее распространёнными неполадками, с которыми встречаются автомобилисты, является выход из строя деталей масляного насоса, фильтров (чаще – из-за износа), потеря герметичности узлов, нарушение регулировок или механические проблемы с редукционными клапанами.

Неисправности системы смазки двигателя, как правило, связаны с двумя группами неполадок.

Неполадки, которые приводят к понижению давления масла. Они могут быть результатом деформации, износа, повреждения масляного насоса, низкого уровня масла, засорения фильтра, выхода из строя датчика масла, заедания редукционного клапана.
Неполадки, которые приводят к повышенному расходу масла. Это результат выхода из строя газораспределительного механизма, износа прокладки насоса, засорения вентиляции картера, повреждения КШМ (кривошипно-шатунного механизма), ослабления масляного фильтра (или изначально ошибки при его закреплении).

Для выявления показателей давления используют сигнальные лампы на панели приборов транспортного средства. Пониженное давление масла – прямой сигнал, свидетельствующий о том, что на транспортном средстве нельзя ездить, и требуется ремонт или техническое обслуживание.Для определения расхода масла у современных автомобилей с автоматикой есть специальная контрольная лампа на панели приборов. Для определения проблемы у транспортных средств без такой лампы традиционно применяют щуп.

Износ и деформация

Если диагностика показывает, что детали износились, то есть отслужили свой срок эксплуатации, в большинстве случаев не стоит пытаться восстанавливать их. Её нужно менять. У прокладок, колпачков, сальников фильтров есть ресурс (указан в документации на детали), и, если их не заменить, количество проблем можно только увеличить. Например, несвоевременная замена фильтра приводит к критической концентрации вредных примесей, что может привести к деформации не только самого фильтра, но и корпуса. К деформации корпуса может привести, например, износ наружной поверхности втулок насоса.

Кстати, о деформации. Она может наступить гораздо раньше самого износа. Но, чтобы решить проблему, придётся не просто менять деформированную деталь, но и устранять причину, которая привела к этой неприятности.

Например, при механической деформации часто корень проблемы – в неисправностях иных узлов, взаимодействующих с ССД. В частности, деформация деталей системы смазки может быть ответной реакцией на выход из строя сайлентблоков, нарушение крепления ДВС. Впрочем, здесь важна именно комплексная диагностика. Сразу «обвинять» крепление ДВС или сайлентблоки не стоит. Например, в ситуации, когда деформированы детали клапанной группы ГРМ, часто виновато качество масла.

Профилактика неисправностей

Самая эффективная профилактика неисправностей – регулярное квалифицированное техобслуживание:

Систематическая замена масляного фильтра.
Систематическая замена моторного масла.

При это нужно четко знать сколько моторного масла требуется системе, учитывать объем системы смазки двигателя. Недостаточное количество масла – это создание нагрузки на детали, увеличение сухого трения, ускорение износа. Переизбыток масла – риск создать избыточное давление и вывести из строя сальники распредвала, коленвала, «убить» уплотнители и нарушить герметичность.

Важно! Вместе с заменой масляного насоса всегда важно не лениться заменять масляный фильтр. Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время

При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается. Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Важный элемент профилактики – это и грамотная эксплуатация ДВС

Особенно важно корректно запускать двигатель в морозное время. При низких температурах вязкость масла густеет, и путь масла к трущимся деталям ухудшается

Прогрев двигателя перед запуском в этой ситуации – необходимая операция

Прогрев двигателя перед запуском в этой ситуации – необходимая операция.

Своевременное техническое обслуживание и профилактика – это обеспечение смазочными веществами всех деталей, вступающих в трение, защита ДВС от перегрева, остаточных продуктов сгорания, гашение колебаний и подавление шумов.

Источник

Элементы, системы смазки, её устройство и принцип работы

Основными элементами системы смазки являются:

Картер с поддоном;
Насос;
Фильтр;
Радиатор;
Перепускные клапаны;
Магистраль и каналы;
Датчики.

Конструкция системы смазки для разных видов и типов двигателей различна и может существенно отличаться дрыг от друга наличием, или отсутствием тех или иных компонентов или систем.

Поддон, это самая нижняя часть двигателя

Основная его задача хранить и охлаждать смазку. Кроме того, в его конструкции предусмотрены специальные перегородки, которые успокаивают волнение масла при движении автомобиля по неровностям. Крепление поддона к картеру осуществляется болтами, между ними есть уплотнительная прокладка, предупреждающая утечку масла из силовой установки. Для определения необходимого количества масла применяется щуп, на поверхности которого нанесены специальные метки.

Насос, служит для перекачки масла из картера и создания масляного давления в каналах двс.

Возможна установка насосов различного типа, зависит от конструкции силовой установки. Наиболее популярны шестеренчатые и роторные насосы. Шестеренчатый насос может быть с внутренним или наружным зацеплением шестерен. Подача масла в шестеренчатом насосе осуществляется с постоянным давлением, тогда как в роторном насосе давление можно менять. Давление масла в канале двигателя в зависимости от его конструкции может быть от 2-16 атмосфер.

Фильтр очищает масло от механических примесей и нагара.

Благодаря этому, увеличивается срок службы силовой установки и масла. Кроме того, вбирая в себя мусор, он упрощает техническое обслуживание системы смазки. При замене масла обязательно надо заменить и фильтр.

Радиатор охлаждает моторное масло.

Применение радиатора обусловлено целевым назначением мотора. Не все двигатели нуждаются в использовании такого прибора. В основном радиаторами оснащаются высоко оборотистые, и сильно нагруженные моторы.

Радиаторы бывают двух видов, с воздушным или жидкостным охлаждением. Принцип воздушного, обдув потоком воздуха при движении автомобиля. Именно поэтому такие устройства располагают в передней части агрегата, обеспечивая ему достаточное количество воздуха. Жидкостные радиаторы охлаждаются благодаря системе охлаждения двигателя.

Перепускные, редукционные клапаны обеспечивают нормальное давление в системе смазки.

Задача клапана, сбросить излишек давления при его увеличении свыше установленной нормы. Для защиты устройств и элементов двигателя устанавливается несколько клапанов в конструкции. Например, в масляном насосе, фильтре и др. При засорении фильтра, дабы не застопорить работу двигателя и системы в целом, перепускной клапан пускает масло в обход ему.

Магистраль и каналы представляют собой отверстия, для циркуляции масла.

Они располагаются внутри многих деталей двигателя и составляют систему подачи масла к трущимся элементам. Главная магистраль ведет от насоса к фильтру и имеет большее сечение, так же она подает смазку к подшипникам коленчатого вала.

Датчики замеряют и передают показатели, необходимые для нормальной работы системы.

Основными показателями являются: давление, температура, уровень масла. Наиболее важные показания снимает датчик давления масла. При резком падении давления возможен сбой системы в целом, поэтому показания датчика выводятся на приборную панель.

Датчик давления устанавливается в центральной магистрали. В более современных моторах он передает показания компьютеру, или электронному блоку управления. В случае превышения необходимых показателей электроника полностью останавливает работу системы.
