Принцип работы топливного насоса МТЗ
Нагнетание топлива и создание рабочего давления осуществляется возвратно-поступательной работой плунжерных пар. В состав пары входит цилиндрическая втулка 4 и плунжер 3, выполняющий функцию поршня. Движение плунжерам передаётся вращением кулачкового вала 1 узла через толкатели 2. Всасывание топлива осуществляется из питающего канала в корпусе узла в надплунжерную полость через окно В во втулке при движении плунжера вниз. При набегании кулачка вала на толкатель , плунжер движением вверх и созданным импульсом давления, открывает нагнетательный клапан Е и пропускает дозированную порцию топлива непосредственно к распылителю.
схема работы плунжерной пары
В технических учебных заведениях преподаватели для демонстрации подтверждения высокоточной подгонки прецизионной пары показывают небольшой опыт, основанный на принципе действия коэффициента теплового расширения материалов:
- Поршень – плунжер оставляют в руке, передавая детали температуру тела, а цилиндр-втулку плунжерной пары выносят на улицу с температурой ниже 0˚С .
- Затем по истечении 10 мнут части пары получают разницу температуры 36 — 40˚С, при этом втулка в границах коэффициента расширения под действием холода уменьшает свои линейные размеры, а плунжер от тепла руки увеличивает.
- В момент достижения потенциала разности температур преподаватель показывает невозможность вхождения плунжера в цилиндр втулки, тем самым доказывая высокую точность подгонки деталей.

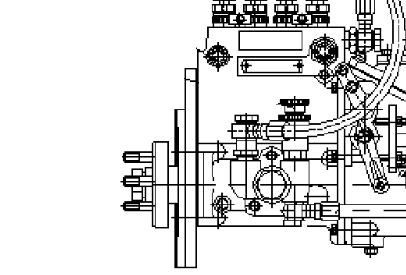

Установка ТНВД, форсунок, трубок высокого и низкого давления Д-245
Привалочная плита ТНВД должна быть чистой; забоины и другие повреждения плиты не допускаются.
Прокладка топливного насоса не должна иметь видимых повреждений.
При установке топливного насоса надо совместить метки зубчатого колеса привода топливного насоса и шлицевого фланца.
Шлицевой фланец шестерни топливного насоса должен свободно, без заеданий, находить на шлицы втулки валика топливного насоса.
Болты крепления фланца шестерни топливного насоса должны быть затянуты моментом 18…25 Нм.
При установке топливного насоса нужно обязательно проверить угол опережения впрыскивания топлива.
Это делается в следующей последовательности:
- установить рычаг управления регулятором в положение, соответствующее максимальной подаче топлива.
- Отсоединить трубку высокого давления от штуцера первой секции и вместо нее подсоединить моментоскоп (рис. 1).
- Провернуть коленчатый вал дизеля ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха.
- удалить часть топлива из стеклянной трубки, встряхнув ее.
- Повернуть коленчатый вал против часовой стрелки на 30.. .40°.
- Медленно вращая коленчатый вал дизеля по часовой стрелке следить за уровнем топлива в трубке, в момент начала подъема топлива прекратить вращение коленчатого вала.
- При несовпадении фиксатора с отверстием в маховике (рис. 2) произвести регулировку, для чего проделать следующее:
- снять крышку люка;
- вывернуть болты 1, 2 и 3 (рис. 3) и отпустить на ½…1 оборот болт 3 (болт не выворачивать);
- совместить стержень фиксатора 2 (см. рис. 2) с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал дизеля; при помощи ключа повернуть за гайку валик топливного насоса и шлицевой фланец до момента начала подъема топлива в стеклянной трубке 1 (см. рис. 1) моментоскопа;
- установить болты 1,2 и 3 (см. рис. 3) в совпадающие отверстия, стараясь расположить их максимально равномерно по окружности;
5.затянуть вначале болт 3, затем болты 1 и 2;
- установить на место трубку высокого давления и вывести стержень фиксатора из отверстия в маховике;
- установить на место крышку люка.
Совмещение шлицев втулки топливного насоса и шлицевого фланца при установке на дизель обеспечивается проворотом коленчатого вала дизеля или кулачкового вала насоса.
На дизель должны устанавливаться форсунки одной группы.
Уплотнительные прокладки со стороны прилегания к форсункам надо смазать солидолом УС-1 ГОСТ 33-51.
Болты крепления форсунок нужно затянуть моментом 20…25 Нм.
Трубки высокого давления должны быть закреплены на расстоянии 10…15 мм от накидных гаек хомутиками с прокладками.
Трубки низкого давления топлива перед установкой на дизель следует продуть сжатым воздухом.

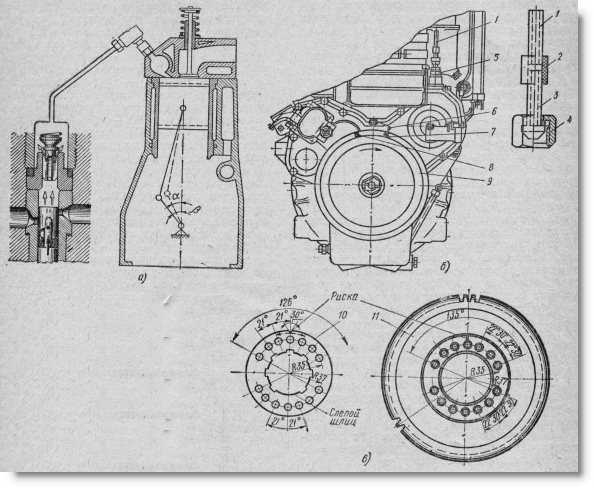

Проверка и регулировка установочного угла опережения впрыска топлива ТНВД Д-260
При затрудненном пуске дизеля, дымном выпуске, а также при замене и установке топливного насоса после регулировки на стенде или ремонта обязательно проверьте установочный угол опережения впрыска топлива на дизеле. Проверку топливного насоса Д-260 МТЗ-1221 производите в следующей последовательности: Для топливных насосов высокого давления ТНВД-363 • установите поршень первого цилиндра на такте сжатия за 30-400 до положения требуемого установочного угла опережения впрыска по шкале на корпусе демпфера; • установите рычаг останова и рычаг управления регулятором в положение, соответствующее максимальной подаче топлива; • отсоедините трубку высокого давления от штуцера первой секции насоса и вместо неё подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 50…70 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 900; • заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления; • медленно вращая коленчатый вал дизеля Д-260 по часовой стрелке и поддерживая избыточное давление в головке насоса (подкачивающим насосом), следите за истечением топлива из контрольного приспособления. В момент прекращения истечения топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить; • определите положение градуированной шкалы на корпусе демпфера относительно установочного штифта, закрепленного на крышке распределения. Если штифт находится в диапазоне делений «19…21» на градуированной шкале, то угол начала подачи топлива установлен правильно ,т.е. поршень первого цилиндра установлен в положение, соответствующее 19…21 до ВМТ.Если штифт не находится в указанном диапазоне, произведите регулировку, для чего проделайте следующее: • вращая коленчатый вал, совместите деление «20» на градуированной шкале корпуса демпфера с установочным штифтом; • снимите крышку люка; • отпустите на 1…1,5 оборота гайки крепления шестерни привода топливного насоса к полумуфте привода; • при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса; • создайте избыточное давление в головке топливного насоса ТНВД-363 дизеля Д-260 до появления сплошной струи топлива из трубки контрольного приспособления; • поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за истечением топлива из контрольного приспособления; • в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления шестерни привода к полумуфте привода: Произведите повторную проверку момента начала подачи топлива. Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка.
Обслуживание ТНВД
В регламентные мероприятия по уходу за узлом входят:
- Проверка уровня масла в корпусе ТНВД производится через каждые 60 часов работы.
- Замена масла осуществляется с периодичностью 240 рабочих часов.
- Через каждые 960 часов производят проверку насоса на специальном стенде.
В процессе диагностики ТНВД проверяют следующие параметры:
- давление, создаваемое отдельной секцией
- производительность отдельной секции
- равномерность подачи топлива секциями
- производительность секций в режиме коррекции
- режимы работы регулятора
При выявлении несоответствия технических параметров, выдаваемых узлом в процессе проверки, производят регулировку или при необходимости ремонт узла с заменой, вышедших из строя деталей. Для осуществления ремонта, а также правильной настройки узла необходима соответствующая материальная база и специалист соответствующей квалификации.
Источник

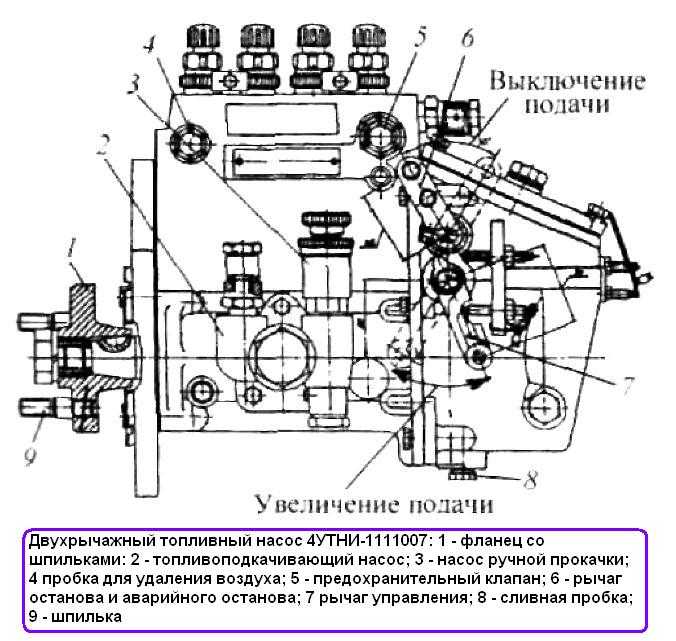

Процесс сборки топливного насоса УТН трактора МТЗ 80(82)
Топливный насос высокого давления в работе системы питания дизельного силового агрегата занимает ключевую функциональную позицию. Кроме создания рабочего давления, узел выполняет роль распределителя, обеспечивающего своевременную подачу топлива к распылителям в такте сжатия работы цилиндров двигателя. Техническое состояние ТНВД напрямую влияет на эксплуатационные показатели дизеля и в целом трактора.
Насосы типа УТН — 4УТНИ, 4УТНМ тракторов МТЗ 80 (82) при наличии ремкомплекта: уплотнителей и прокладок, новых прецизионных пар плунжеров и деталей нагнетательных клапанов, подшипников кулачкового вала и упорных подшипников регулятора, при соблюдении технологии сборки в соответствии с конструктивными размерами ремонтируется в обычных слесарных условиях.
Для осуществления реставрации узла достаточно:
- одного рабочего места оборудованного слесарными тесками для крепления корпуса при сборке
- набора гаечных ключей
- динамометрического рычага для контроля усилия затяжки
- штангенциркуля и линейки для проверки конструктивных размеров
- слесарного пинцета для осуществления монтажа деталей в труднодоступных местах узла
Модификации
Производитель постоянно работает над совершенствованием базовой модели и предлагает несколько версий трактора. На текущий момент потребителю предлагается пять модификаций:
- МТЗ-1523В «Беларус». Основное отличие от базовой модели наличие реверсивного поста управления, используется при выполнении работ с длительным движением трактора задним ходом. Оснащается КПП с увеличенным количеством передач до 24 – вперед и 12 – назад.
- МТЗ-1523.3 «Беларус». Оснащен дизельным двигателем модели Д-260.1S2 (экологический стандарт Stage II). Номинальная мощность – 150 л. с. при удельном потреблении топлива – 250 г/(кВт·ч).
- МТЗ-1523В.3 «Беларус» – версия трактора с реверсивным постом управления и силовым агрегатом Д-260.1S2.
- МТЗ-1523.4 «Беларус». Установлен двигатель Д-260.1S3А доведенный до норм экологического стандарта Stage IIIА. У силового агрегата увеличен крутящий момент до 660 Н·м.
- МТЗ-1523.5 «Беларус». Оборудован дизелем модели Д-260.1S3В, номинальной мощности 153 л.с. со сниженным расходом топлива до 222 г/(кВт·ч). Двигатель удовлетворяет требованиям европейского экологического стандарта Stage IIIВ.
Минский тракторный завод модернизирует свою продукцию в соответствии с потребностями рынка. Четко прослеживается тенденция внесения изменений в конструкцию двигателя в связи с ужесточением экологических требований к сельскохозяйственной технике. Инженеры компании производителя работают над улучшением эргономики рабочего места оператора.
Частые проблемы и их предотвращение.
Наиболее часто встречающейся проблемой ТНВД выступает неравномерная и уменьшенная подача топлива. Это вызывает износ большой группы элементов механизма, таких как плунжерные пары, клапаны, рейки и венца втулки. По этой причине также снижается пропускная способность форсунок. Следствие всего этого — потеря мощности и повышенный расход ДТ.
Механизм износится еще при запаздывающем моменте впрыска топлива. Если же произошла поломка кулачкового вала, его подшипников и шпонки — это приводит к абсолютному отказу ТНВД либо, как минимум, ведет к заметным отклонениям
Поэтому важно следить за достаточной затяжкой гайки кулачкового вала во избежание подобных проблем, а также в целом за герметичностью всех узлов
Технические характеристики
Технические характеристики мотора Д 245:
| ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
| Вес двигателя, кг | 455 |
| Материал блока цилиндров | чугун |
| Система питания | непосредственный впрыск топлива |
| Тип | рядный |
| Рабочий объем | 4.75 |
| Мощность | 122 лошадиные силы при 2400 оборотах |
| Количество цилиндров | 4 |
| Количество клапанов на цилиндр | 2 |
| Ход поршня, мм | 125 |
| Диаметр цилиндра, мм | 110 |
| Степень сжатия | 42386 |
| Крутящий момент, Нм/об.мин | 420/1400 |
| Экологические нормы | ЕВРО 3 |
| Топливо | дизель |
| Расход топлива | 17 л/100 км в смешанном цикле |
| Масло | SAE 10W-40 и выше |
| Сколько масла в двигателе | 10.7 |
| При замене лить | 10 литра |
| Замена масла проводится, км | 25 тысяч |
| Ресурс двигателя, тыс. км — на практике | 500+ |
Двигатель устанавливается на ГАЗ-3309, ГАЗ-33086, ГАЗ-33081, автобусы ПАЗ, среднетоннажные грузовики ЗИЛ и МАЗ.
Диагностика и полная регулировка ТНВД
Полную проверку и последующую наладку топливного насоса осуществляют на специальном стенде, позволяющим осуществлять:
- Привод насоса с регулируемой частотой вращения в пределах работы режимов двигателя
- Счётчиком работы циклов насоса с автоматическим выключением привода
- Устройством для замера угла начала впрыска секцией
- Мерными колбами для сбора топлива при отслеживании производительности каждой секции в заданном режиме
Проверка давления в секции
Эта операция определяет техническое состояние секции. Проверку осуществляют манометром, установленным на штуцер секции. Ручным проворачиванием вала ТНВД нагнетают топливо в магистраль прибора. После прокачки двух циклов манометр покажет создаваемое секцией давление. Показатель пригодной к работе плунжерной пары должен быть не ниже 350 кг/смᶾ(35 мПа). При этом нагнетательный клапан должен удерживать созданное давление не менее 10 секунд, подтверждая плотность закрытия. Если опытные показания ниже вышеуказанных соответствующие пары деталей подлежат замене.
А также для проверки состояния плунжерной пары используют проверочную форсунку, отрегулированную на срабатывание впрыска при 30 мПа( 300 кг/смᶾ). Устройство используют как для проверки насоса на стенде, так и непосредственно на тракторе создавая номинальные обороты. Если давления секции недостаточно для полноценного срабатывания форсунки узел отправляют в ремонт.
Регулировка и контроль ТНВД 773 для установочного угла опережения впрыска топлива на двигателе Д-245
При затрудненном пуске дизеля, дымном выпуске, а также при замене, установке топливного насоса после проверки на стенде через каждые 120 тыс. км пробега или ремонте дизеляобязательно проверьте установочный угол опережения впрыска топлива на дизеле.
Установочный угол опережения впрыска топлива, градусов поворота коленчатого вала для топливного насоса высокого давления ТНВД 773.1111005-20.05 — 2,5±0,5
Проверку установочного угла опережения впрыска топлива для ТНВД 773 двигателя Д-245 производите в следующей последовательности:
— установите поршень первого цилиндра на такте сжатия за 40-50 до ВМТ;
— установите рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;
— отсоедините трубку высокого давления от штуцера первой секции ТНВД и вместо неё подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 100. 120 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 150…170° в соответствии с рисунком 24;
— заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления;
— медленно вращая коленчатый вал дизеля Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок по часовой стрелке и поддерживая избыточное давление в головке насоса (прокачивающим насосом), следите за истечением топлива из контрольного приспособления.
— В момент прекращения истечения топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить;
— выверните в соответствии с рисунком 2 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик, при этом фиксатор должен совпадать с отверстием в маховике (это значит, что поршень первого цилиндра установлен в положение, соответствующее установочному углу опережения впрыска топлива.

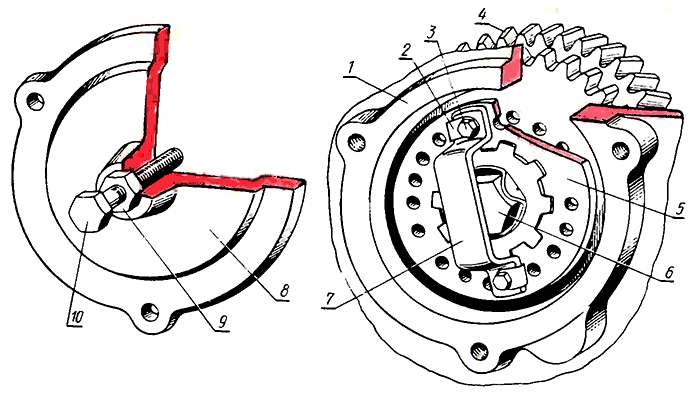

Рис.2 — Установка фиксатора в отверстие заднего листа и маховика дизеля Д-245
При несовпадении фиксатора с отверстием в маховике произведите регулировку ТНВД 773, для чего проделайте следующее:
— снимите в соответствии с рисунком 3 крышку люка;
— совместите фиксатор с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал;
— отпустите на 1. 1,5 оборота гайки крепления шестерни привода топливного насоса;
— при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса;
— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления;
— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за истечением топлива из контрольного приспособления;
— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления полумуфты привода к шестерне привода.
Произведите повторную проверку момента начала подачи топлива. Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка. Заверните в отверстие заднего листа фиксатор.
Рис.3 — Привод топливного насоса ТНВД двигателя Д-245
1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода; 6 – шестерня привода топливного насоса

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого.
Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни.
Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰).
Регулировка зажигания на тракторе МТЗ 82,1, МТЗ 1221.
Регулировка зажигания на тракторе МТЗ 82,1, МТЗ 1221 с двигателями Д 242,243,245 и д 260 аналогична как и на МТЗ 80 и МТЗ 82. За исключением одного. Соединение ТНВД с привой шестерней происходит через флянец. Он зафиксирован на валу ТНВД. И имен три шпильки.
Шпильки расположены не симметрично. Поэтому устанавливать ТНВД можно в слепую Лишь бы попасть в отверстия на шестер
не которые расположены аналогично шпилькам. Но эти отверстия имеют удлиненную форму. Форма отверстий позволяет смещаться валу ТНВД. Это дает возможность тонкой регулировки угла опережения зажигания.
Установка поршня в ВМТ.
Установив насос на свое место. Можно предварительно зафиксировать шестерню с флянцем ТНВД. Так чтобы шпильки стояли по середине отверстий. Требуется прокачать ТНВД и удалить из него воздух. Затем проворачивается коленчатый вал до тех пор пока из отверстия высокого давления секции первого цилиндра не покажется топливо.
Установка щупа в положение угла опережения зажигания
Теперь требуется установить регулировочный щуп. Чтобы он попал в отверстие маховика как и в случае с двигателем д 240. Здесь не требуется убеждаться в том что поршень находится в такте сжатия. Потому что вал ТНВД за цикл работы цилиндра делает один оборот. И то что момент впрыска происходит на секции первого цилиндра. Говорит о том что поршень находится в такте сжатия. Так как смещенные шпильки на фланце не дадут установить вал в другом положении.
Установка момента впрыска секции первого цилиндра.
После того как щуп установлен. Следует создать избыточное давление в полости ТНВД подкачивающей помпы. Отвернуть гайки соединяющие шестерню и фланец ТНВД. После чего провернуть фланец до упора в лево. Затем медленно проворачивать по часовой стрелке пока топливо не начнет подниматься в штуцере секции первого цилиндра. В этом положении требуется зафиксировать гайки шпилек фланца. То есть поршень не дошёл до ВМТ на угол опережения зажигания. А секция первого цилиндра даёт впрыск топлива.
Виды топливных насосов
Различают три основных вида топливных насосов:
В рядных установках подача топлива в каждый цилиндр осуществляется отдельной парой «плунжер-втулка».
В распределительных аппаратах подачу смеси обеспечивает одна или две пары устройств.
В магистральных установках горючее нагнетается в топливную рампу. Подобную конструкцию используют в системе Common Rail.
В зависимости от скорости подачи смеси, различают насосы низкого и высокого давления.
В двигателях Д-245 используют устройства типа ТНВД-773. Такими силовыми установками оснащены автомобили МАЗ, ГАЗ, ЗИЛ и другие отечественные машины.
Типичные неисправности ТНВД
Основными причинами неполадок в работе насоса являются:
- Недопустимый износ или выход из строя деталей плунжерных пар, что влечёт за собой падение и разбалансированность производительности между секциями. В этой ситуации работа двигателя отличается неустойчивой работой, особенно на холостых оборотах, также падает показатель мощности двигателя.
- При снижении плотности прилегания нагнетательного клапана секции в трубопроводе, подающем топливо к распылителю, нарушается стабильность высокого давления, в результате чего снижается качество распыла. Вследствие появления подтекании топлива в конце впрыска работа двигателя сопровождается неполным сгоранием с чёрным выхлопом. При этом увеличивается расход топлива.
- Неисправность или неправильная настройка механизма всережимного регулятора не обеспечивает регулирования количества подачи топлива секциями в соответствии с режимами работы и действующих на дизель нагрузок. Неполадка влечёт за собой падение мощности и перерасход топлива.
- Износ кулачкового вала и его опорных подшипников, толкателей, зубьев поворотных венцов и рейки приводит к разбалансированной подаче топлива.
Конструкция ТНВД-773 двигателя Д-245
Насос ТНВД состоит из четырех отдельных блоков. Они собраны в одном металлическом корпусе. Блочная структура повышает эффект циклического впрыска топлива. Дозирование горючего производится с помощью золотника.
Насос работает совместно с регулятором и устройством для подкачки рабочей смеси. Рабочие узлы аппарата смазывают проточным машинным маслом из общей системы смазки мотора. Отработанное средство и его излишки поступают в специальную емкость — картер.
По мере выработки производят замену масла. Общее количество смазочного состава составляет 250…300 мл.
Устройство ТНВД для МТЗ — 80, 82
УТН — 5, как называется топливный насос для белорусской марки тракторов, изготавливается из прочного сплава алюминия и выпускается в двух возможных вариантах установки — левом и правом, в зависимости от конструктивных особенностей крепления фланца. По всему корпусу он разделён на две полостные части специальной перегородкой, где в нижней полости находится вал с приводом насоса, а в верхней отдельные секции этого насоса.
Полное детальное устройство топливного насоса высокого давления двигателя Д-240 вы можете прочитать далее
Топливный насос с регулятором:
1 — нажимной штуцер; 2 — зажимы; 3 — пружина; 4 — нагнетательный клапан; 5 — седло клапана; 6 — прокладка; 7 — втулка плунжера; 8 — плунжер; 9 — пробка; 10 — зубчатый венец; 11 — поворотная втулка; 12 — крышка регулятора; 13 — тяга рейки; 14 — рычаг пружины; 15 — пружина регулятора; 16 — пружина обогатителя; 17 — основной рычаг; 18 — корпус корректора; 19 — шток корректора; 20 — винт регулировочный; 21 -промежуточный рычаг; 22 — болт номинала; 23 — болт; 24 — корпус регулятора; 25 — ось груза; 26 — пята; 27 — муфта; 28 — ось пяты; 29 — ось рычага; 30 — грузы регулятора; 31 — упорные шарикоподшипники; 32 — спускная пробка; 33 — ступица грузов; 34 — сухарь амортизатора; 35 — шайба; 36 — стакан подшипника; 37 — маслоотражатель; 38 — рычаг управления; 39 — кулачковый вал; 40 — заглушка; 41 — эксцентрик привода подкачивающего насоса; 42 — фланец для крепления подкачивающего насоса; 43 — регулировочная шайба; 44 — плита крепления; 45 — корпус насоса; 46 — маслоподводящее отверстие; 47 — гайка валика; 48 — шлицевая втулка; 49 — установочный фланец; 50 — толкатель с роликом; 51 — регулировочный болт толкателя; 52 — тарелка пружины (нижняя); 53 — пружина плунжера; 54 — тарелка пружины; 55 — зубчатая рейка; 56 — болт для спуска воздуха; 57 — канал для отвода топлива; 58 — перепускная трубка; 59 — корпус перепускного клапана; 60 — пробка; 61 — шарик-клапан; 62 — отверстие для подвода топлива; 63 — канал для подвода топлива; 64 — отсечное отверстие; 65 — впускное отверстие втулки плунжера; 66 — штифт; 67 — крышка люка; 68 — регулировочный винт; 69 — прокладка; 70 — заливная пробка; 71 — регулировочный винт; 72 — пружина корректора; 73 — стяжной винт.
Устройство
Уверенное управление трактором при любых нагрузках обеспечивает гидравлическое рулевое управление, в состав которого входят дозаторный насос и два дифференциальных гидравлических цилиндра, а также установленные спереди трактора балластные грузы.
Благодаря встроенному в гидравлическую систему модели микропроцессорному модулю управления BOSCH, машина эффективно работает с любым дополнительным оборудованием в независимости от его положения относительно корпуса трактора. Работу гидравлического контура трактора емкостью 35 литров обеспечивает насос с производительностью 55 литров в минуту.
Закрепленные на основных шестернях бортовых передач гидростатические тормоза, работают в емкости с маслом.
Гидромеханический синхронизированный трансмиссионный блок ступенчатого типа с 16 передними и 8 задними передачами и сухой двухдисковой муфтой сцепления позволяет осуществлять переход между диапазонами скоростей без разрыва крутящего момента.
Габаритно-массовые показатели и размеры
Трактор относится к категории сельскохозяйственных машин среднего класса. МТЗ-1523 «Беларусь» имеет следующие габаритно-массовые параметры:
- Длина при транспортном положении задней подвесной системы – 4710 мм.
- Ширина по оконечностям полуосей задних колес – 2250 мм.
- Высота максимальная – 2960 мм.
- База – 2850 мм.
- Колея по передним колесам – 1610 мм, по задним – 1800мм.
- Минимальный клиренс – 388 мм.
- Вес трактора без эксплуатационных жидкостей и топлива – 5800 кг.
- Полная масса – 7200 кг.
Характеристики трактора обеспечивают последнему хорошую проходимость по пересеченной местности и возможность преодоления брода глубиной до 0,85 м.
Размерность шин используемых на МТЗ-1523 «Беларусь» для передних колес – 420/70R24, для задних – 520/70 R38.
Сельскохозяйственная машина обладает хорошей маневренностью: минимальный радиус разворота составляет не более 5 м при торможении заднего внутреннего колеса.
Кабина
Трактор МТЗ-1523 отличается от предшествующей модели улучшенной эргономикой рабочего места оператора. Кабина одноместная имеет жесткий пространственный защитный каркас, изготовленный из стального профиля. Конструкция утеплена и обеспечивает надежную защиту от шумов и вибрации.
Поддержание комфортного микроклимата осуществляется системой вентиляции и отопления калориферного типа. По заказу осуществляется установка хладонового кондиционера.
Оператор располагается на подрессоренном синении, которое имеет широкий диапазон регулировок по высоте. Лобовое и заднее стекло оснащены стеклоочистителями с электрическим приводом и омывателями, что делает возможным использование трактора во время атмосферных осадков.
Большая площадь остекления и крупные зеркала заднего вида обеспечивает хороший обзор. В кабине предусмотрено место под установку стандартной автомагнитолы и аудиосистемы.
Управление трактором оператором осуществляется с использованием следующих органов:
- Рулевого колеса установленного колонке регулируемой по углу наклона с многофункциональным переключателем.
- Четырех педалей из них: две управляют рабочей тормозной системой, остальные подачей топлива и сцеплением.
- Рычаги переключения передач и диапазонов.
- Блоки управления: ВОМ, гидронавесной системой, блокировкой дифференциала и подключением переднего моста.
- Рукоятки переключения режимов работа вала отбора мощности и распределителя гидросистемы.
- Рычаг стояночного тормоза.
Работа регулятора ТНВД
Параметры режимов работы регулятора устанавливаются путем регулировки механизма устройства и должны соответствовать эксплуатационным показателям силового агрегата согласно данным завода производителя.
Режим пуска
Рычаг управления 29 устанавливают в сторону максимальной скорости вращения до упора в болт 32. Рычаг 9 растягивает одновременно две пружины 10 обогатителя и 15 регулятора. Пружина 15 прижимает основную тягу 23 к головке регулировочного болта «наминала» 19, а пружина 10 обогатителя подаёт промежуточную тягу 22 с тягой 14 в сторону передвижения рейки для увеличения подачи топлива. (рис I) С увеличением частоты вращения после запуска двигателя, грузы на конце вала под действием центробежных сил расходятся и преодолевая усилие основной пружины 15 и обогатителя 10, передвигают муфту 5 назад. При этом тяга 22 перемещается, действуя на рейку насоса через тягу 14 в сторону уменьшения подачи топлива до установки оборотов холостого хода. (рис. II)
Схема работы режимов работы регулятора ТНВД
Рабочий режим
В случае достижения максимальной частоты вращения двигателем центробежная сила грузов регулятора уравновешивается пружиной 15 и рейка занимает промежуточное положение. При этом шток корректора 17 находится в утопленном состоянии, пружина обогатителя 10 сжата, тяги 22 и 23 прижаты друг к другу и работают как одно целое.(рис. II)
При увеличении нагрузки на двигатель до номинальной частота вращения уменьшается, вследствие этого центробежная сила на грузах снижается и муфта перестаёт воздействовать на промежуточную тягу 22. Основная тяга 23 при этом упирается в головку болта «наминала» и под действием пружины 15 перемещают рейку насоса в сторону увеличения подачи топлива.(рис III)
Схема работы режимов работы регулятора ТНВД
С достижением уровня номинальной частоты вращения устанавливается подвижное равновесие механизма регулятора. Усилие пружины 15 уравновешивают центробежные силы грузов, а основная тяга 23 касается головки болта «номинала».
При возникновении кратковременной нагрузки, превышающей номинальную, частота вращения двигателя и насоса резко снижается. Сила действия грузов на промежуточную тягу 22 падает. В этом случае пружина 7 в корректоре выталкивает шток 7 и упирается в основную тягу 23, в следствие чего, промежуточная тяга 22 вместе с рейкой под действием пружины 15 перемещается в сторону увеличения подачи топлива. Таким образом, крутящий момент двигателя возрастает и преодолевает нагрузку. (рис IV)
Режим остановки двигателя
Для остановки рычаг 29 управления переводят до конца в направлении часовой стрелки. При этом рычаг 9 под действием пружины регулятора 15 передвигает основную тягу 23 к задней стенке корпуса регулятора. Упираясь в ограничительный болт 18, тяга 23 увлекает за собой промежуточную тягу 22 и соответственно рейку насоса назад в сторону выключения подачи топлива.
Устройство
Планируя выполнить ремонт ТНВД МТЗ, следует более подробно ознакомиться с конструкцией подобного элемента. Она отличается минимальным количеством элементов и высокой надежностью, что позволяет существенно упростить процедуру регулировки насоса, а также устранение неисправностей. Основными составными элементами данного агрегата представляются:
- плунжерные пары;
- корпус;
- клапан нагнетательного типа;
- толкатели;
- кулачковый вал;
- приводной механизм плунжеров.
Головка насоса и корпус представляют собой единый элемент, производимый из высокопрочного алюминиевого сплава. Устройство узла предусматривает, что на передней части корпуса размещается специальная плита, используемая для монтажа изделия непосредственно на двигатель. Разбираясь, как снять ТНВД с МТЗ 82, следует отметить, что для этого достаточно демонтировать крепежные болты.
Задняя часть плиты оснащена специальным фланцем, который используется для установки регулятора. Принцип работы изделия крайне прост, предусматривает выполнение следующего алгоритма действий:
- Кулачковый вал начинает вращение, поднимая с помощью ролика толкатель.
- Толкатель вместе с плунжером опускается.
- Топливо заполняет пространство в гильзе, освободившееся из-за спуска плунжера.
- Во время возвращения элемента в исходное состояние создается давление, за счет которого с помощью клапана порция топлива поступает через форсунки.
Подобный цикл повторяется с определенной периодичностью, что позволяет поддерживать необходимый для корректной работы двигателя уровень топлива.
