Диагностика и ремонт тнвд и форсунок грузовых и легковых автомобилей с гарантией 6 месяцев

Форсунка Д-245

Форсунка служит для впрыскивания и распыливания топлива, подаваемого в цилиндры дизеля. На дизеле ММЗ 245.12 применяется форсунка закрытого типа с гидравлическим управлением подъема иглы

Форсунка строго фиксируется относительно камеры сгорания и крепится в головке цилиндров болтами

На дизеле установлены форсунки (№детали 17.1112010-01).

Маркировка форсунок нанесена на корпусе.

форсунки устанавливаются с распылителем мод. 145.1112110 или фирмы «Моторпал» (Чехия).

Применение других моделей распылителей не допускается.

Форсунка является уязвимым агрегатом системы питания топливом.

Нарушение уплотнения между коническими поверхностями корпуса распылителя и иглы, потеря подвижности иглы; уменьшение давления начала впрыскивания топлива, ухудшение качества распыливания и увеличение пропускной способности распылителя вследствие изнашивания сопловых отверстий являются основными дефектами форсунок,

Проверку работоспособности форсунок надо производить при проведении технического обслуживания автомобиля.

Оценку работоспособности форсунки рекомендуется проводить на испытательных стендах при частоте полных ходов рычага ручного испытательного приспособления 60…80 в мин.

На рис. 2 показан прибор для контроля распылителей форсунок и регулировки давления впрыскивания мод. «Моторпал» NS 50.

При использовании приспособления КИ-9917 проверку начала впрыскивания топлива форсунками можно производить, не снимая их с дизеля.

Регулирование давления начала впрыскивания топлива осуществляется вращением регулировочного винта 5, предварительно отвернув колпак и отпустив контргайку 4, (рис. 1).

Давление, фиксируемое в момент начала впрыскивания топлива, должно быть — 21,6. 22,4 МПа;

После регулировки следует завернуть контргайку и колпак. Момент затяжки — 80…100 Нм.

Качество распыливания топлива следует проверять на отрегулированной форсунке. Оно считается удовлетворительным, если топливо распыливается до туманообразного состояния и распределяется равномерно в поперечном сечении конуса струи из всех пяти отверстий распылителя. Обильно вылетающие капли, сплошные струи и сгущения не допускаются. Начало и конец впрыскивания должны быть четкими.

Не допускается подтекание топлива из распылителя после окончания впрыскивания.

Герметичность запирающего конуса иглы распылителя надо проверять, создав в форсунке давление, которое на 1,0…1,5 МПа меньше давления начала впрыскивания.

Герметичность считается нарушенной, если в течение 15 с топливо стекает каплями и образует различимый невооруженным глазом наплыв на носике распылителя под сопловыми отверстиями. При подтекании топлива или заедании иглы распылитель надо заменить или отремонтировать.

В случае закоксовывания сопловых отверстий произвести разборку форсунки, распылитель промыть и прочистить отверстия. Сопловые отверстия рекомендуется прочищать стальной проволокой диаметром 0,3 мм.

Перед сборкой распылитель и иглу, которые представляют из себя прецизионную пару, надо тщательно промыть в чистом бензине и смазать профильтрованным дизельным топливом.

Для проверки плавности перемещения иглы в корпусе распылителя ее следует выдвинуть из корпуса на одну треть длины направляющей поверхности. При наклоне распылителя под углом 45°, игла должна плавно, без остановки, полностью опуститься под действием собственного веса.

Разборку форсунки надо производить в следующей последовательности:

— отвернуть колпак 3 (см. рис. 1) и отпустить контргайку 4;

— вывернуть на 2. 3 оборота регулировочный винт 5, ослабив тем самым пружину 6;

— отвернуть гайку распылителя 10;

Нарушение порядка разборки может привести к поломке штифтов, центрирующих распылитель.

Новые распылители перед установкой в форсунку необходимо расконсервировать путем промывки их в бензине или подогретом дизельном топливе.

Собирать форсунку надо в порядке, обратном разборке. Момент затяжки гайки распылителя 50…70 Нм. После сборки требуется повторить проверку работоспособности форсунки в последовательности, указанной выше. При сборке надо заменить уплотняющую прокладку 12.

При установке форсунок на дизель болты их крепления надо затягивать равномерно в 2 — 3 приема. Окончательный момент затяжки — 20. 25 Нм.

Установка зажигания д 245 12с

Проверка и регулировка установочного угла опережения впрыска топлива на дизеле Д-245.7, Д-245.9, Д-245.12С 3.4.16.1 При затрудненном пуске дизеля , дымном выпуске , а также при замене и уст ановке топливного насоса после проверки на стенде через 6 ТО -2 или ремонта обязательно проверьте установочный угол опережения впрыска топлива на дизеле .

3.4.16.2 Проверку установочного угла опережения впрыска топлива топливным нас осом типа 773 производите в следующей последовательности :

— установите поршень пе рвого цилиндра на такте сжатия за 40-50 ° до ВМТ ;

— установите рычаг управления регулятором в положение , соответствующее макс имальной подаче топлива ;

— отсоедините трубку высокого давления от штуцера первой секции насоса и вместо неё подсоедините контрольное приспособление , представляющее собой отрезок трубки высокого давления длиной от 100 до 120 мм с нажимной гайкой на одном конце и вторым концом , загн утым в сторону на 150 … 170 ° в соответствии с рисунком 24;

1- нажимная гайка ; 2- трубка высокого да вления .

Рисунок 24 — Эскиз контрольного приспособления .

— заполните топливный насос топливом , удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи то плива из трубки контрольного приспособления ;

— медленно вращая коленчатый вал дизеля по часовой стрелке и поддерживая избыто чное давление в головке насоса ( подкачивающим насосом ), следите за истечением топлива из контрольного приспособления . В момент прекращения истечения топлива ( допускается каплепадение до 1 капли за 10 секунд ) вращение коленчатого вала прекратить ;

— выверните в соответствии с рисунком 25 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик , при этом фикс атор должен совпадать с отверстием в маховике ( это значит , что поршень первого цилиндра у дизелей Д -245.7 и Д -245.9 установлен в положение , соответствующее 8. 10 градусов до ВМТ ).

Рисунок 25 — Установка фиксатора в отверстие заднего листа и маховика .

3.4.16.2.1 При несовпадении фиксатора с отверстием в маховике произведите регул ировку , для чего проделайте следующее :

— снимите в соответствии с рисунком 26 крышку люка 1,

— совместите фиксатор с отверстием в маховике , поворачивая в ту или другую сторону коленч атый вал ;

— отпустите на 1. 1,5 оборота гайки 2 крепления шестерни привода топливного насоса 6;

— при помощи ключа поверните за гайку специальную 4 валик топливного насоса пр отив часовой стрелки до упора шпилек 3 в край паза шестерни привода топливного насоса ;

— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления ;

— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление , сл едите за истечением топлива из контрольного приспособления ;

— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его , зажав гайки крепления фланца к шестерне привода .

Произведите повторную проверку момента начала подачи топлива .

Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка .

Заверните в отверстие заднего листа фиксатор .

14

1 – крышка люка ; 2 – гайка ; 3 – шпилька ; 4 – гайка специальная ; 5 – фланец ; 6 – шестерня пр ивода топливного насоса

Рисунок 26 — Привод насоса топливного

3.4.16.3 Проверку установочного угла опережения впрыска топлива топливными нас осами 4 УТНИ — Т -1111007-20 и PP4M10U1f производите в следующей последовател ьности :

— установите рычаг управления регулятором в положение , соответствующее максимал ьной подаче топлива ;

— отсоедините трубку высокого давления от штуцера первой секции насоса и вместо нее подсоедините моментоскоп ( накидная гайка с короткой трубкой , к которой с помощью резиновой трубки подсоединена стеклянная с внутренним диаметром 1. 2 мм );

— для дизеля Д -245.12 С с топливным насосом 4 УТНИ — Т -1111007- 20 дополнительно в ыполните следующие операции :

а ) в отверстие рычага останова топливного насоса 4 УТНИ — Т -1111007-20, в соответс твии с рисунком 27, снаружи вставьте болт М 8 х 30 с заостренным торцем резьбового стержня , а с другой стороны рычага наживите на него гайку ;

б ) поворачивая рычаг , добейтесь совмещения острия болта с меткой на корпусе пневмокорректора ;

в ) доверните и затяните гайку , зафиксировав рычаг останова в этом положении ;

Рисунок 27 — Рычаг останова топливного насоса 4 УТНИ — Т -1111007-20

— проверните коленчатый вал дизеля ключом по часовой стрелке до появления из сте клянной трубки моментоскопа топлива без пузырьков воздуха ;

Как выставить зажигание на д 245

Синхронизация импульсных колес коленчатого вала и вала редуктора привода ТНВД Д-245Е3 Необходимость установки (переустановки) импульсных колес коленчатого вала и вала редуктора привода ТНВД для их синхронизации может быть вызвана демонтажем редуктора привода ТНВД при проведении текущего ремонта дизеля

Установка импульсных колес по предлагаемой схеме производится для синхронизации сигналов датчиков частоты вращения коленчатого вала и первичного вала привода ТНВД и обеспечивается привязкой сигналов датчиков к общей исходной точке положения валов в момент прохождения поршня первого цилиндра верхней мертвой точки (ВМТ).

Для обеспечения правильной установки импульсных колес необходимо изготовить приспособление для фиксации установочного штифта зубчатого колеса редуктора в соответствии с эскизом (Рисунок 1).

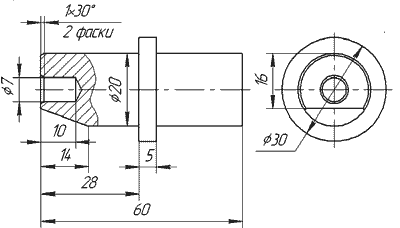

Рисунок 1 – Приспособление для фиксации установочного штифта

Снимите колпак крышки головки цилиндров.

Установите поршень первого цилиндра в положение ВМТ, поворачивая коленчатый вал по часовой стрелке, используя болт 4 (Рисунки 4а, 4б), до совпадения (в зависимости от конструктивного исполнения импульсного колеса):

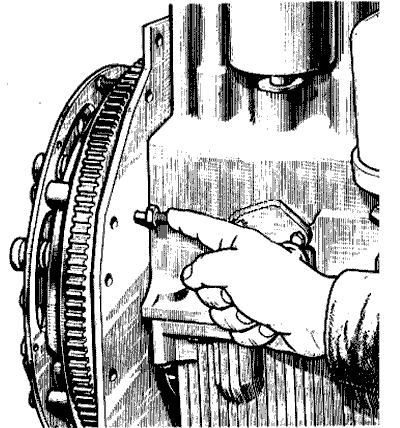

Рисунок 2 — Установка фиксатора в отверстие заднего листа и маховика.

а) – разрыв в «короне» импульсного колеса выполнен в виде сегмента впадин;

б) — разрыв в «короне» импульсного колеса выполнен в виде сплошного сегмента):

— а) оси 16-го зуба «короны» импульсного колеса (при отсчете против часовой стрелки от сегмента разрыва в «короне» импульсного колеса) с осью датчика 1 Рисунок 4а;

— б) оси 16-й впадины «короны» импульсного колеса (при отсчете против часовой стрелки от сегмента разрыва в «короне» импульсного колеса) с осью датчика 1, Рисунок 4б;

Убедитесь в том, что впускной и выпускной клапаны 1-го цилиндра закрыты, если выпускной клапан открыт,- проверните коленчатый вал на полный оборот и повторно проверьте состояние клапанов.

Установите поршень первого цилиндра на такте сжатия (за ≈ 60° угла поворота коленчатого вала до ВМТ), для чего:

Рисунок 4а — Установка датчика частоты вращения коленчатого вала

Рисунок 4б — Установка датчика частоты вращения коленчатого вала

в) для дизелей с фиксатором положения коленчатого вала:

— поверните коленчатый вал по часовой стрелке, используя болт 4 (Рисунки 4а, 4б) приблизительно на два оборота при этом на втором обороте выверните в соответствии с рисунком 2 фиксатор из резьбового отверстия заднего листа, вставьте его обратной стороной в то же отверстие до упора в маховик и поворачивайте коленвал до момента совпадения фиксатора с отверстием в маховике;

При этом импульсное колесо 2 (Рисунки 4а, 4б), закрепленное на шкиве коленчатого вала 3 расположится таким образом, что ось датчика 1 будет проходить по оси шестого зуба «короны» (конструктивное исполнение– а), или по оси шестой впадины «короны» (конструктивное исполнение– б), импульсного колеса (при отсчете против часовой стрелки от сегмента разрыва в «короне» импульсного колеса).

Рисунок 3а – Метки установочные.

г) для дизелей без фиксатора положения коленчатого вала:

— поверните коленчатый вал по часовой стрелке, используя болт 4 (Рисунки 4а, 4б) приблизительно на два оборота при этом на втором обороте коленвал поворачивайте до момента совпадения установочных меток на импульсном колесе 1 (Рисунки 3а, 3б) и опоре передней 2.

При этом импульсное колесо 2 (Рисунки 4а, 4б), закрепленное на шкиве коленчатого вала 3 расположится таким образом, что ось датчика 1 будет проходить по оси шестого зуба «короны» (конструктивное исполнение – а), или по оси шестой впадины «короны» (конструктивное исполнение – б), импульсного колеса (при отсчете против часовой стрелки от сегмента разрыва в «короне» импульсного колеса).

На снятом редукторе, поворачивая по часовой стрелке полумуфту привода 5(Рисунок 7) (на рисунке 5 редуктор изображен с установленной на полумуфту привода шестерней привода редуктора) добиться появления в окне для установки датчика двух последовательно расположенных импульсных штифтов.

Незначительным поворотом привода в обратную сторону расположить установочный штифт (первый по ходу вращения вала) по центру окна (смотри рисунок 5).

Установите в окно установки датчика частоты вала редуктора (Рисунок 5) приспособление для фиксации положения установочного штифта 1 (Рисунок 6).

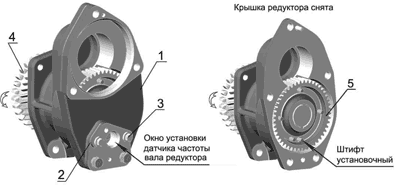

Рисунок 5 – Редуктор привода ТНВД

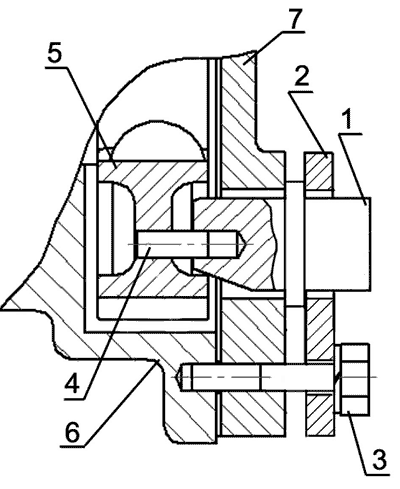

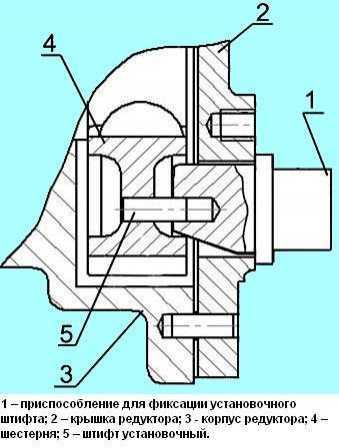

Рисунок 6 – Фиксация шестерни редуктора

Рисунок 7 — Привод редуктора

Снимите крышку люка 1(Рисунок 7) и, поддерживая через окно люка шестерню привода 6, введите в пазы шестерни привода шпильки 3 полумуфты привода 5, установив, таким образом, редуктор.

Закрепите редуктор на щите распределения.

Регулировка и контроль ТНВД 773 для установочного угла опережения впрыска топлива на двигателе Д-245

При затрудненном пуске дизеля, дымном выпуске, а также при замене, установке топливного насоса после проверки на стенде через каждые 120 тыс. км пробега или ремонте дизеляобязательно проверьте установочный угол опережения впрыска топлива на дизеле.

Установочный угол опережения впрыска топлива, градусов поворота коленчатого вала для топливного насоса высокого давления ТНВД 773.1111005-20.05 — 2,5±0,5

Проверку установочного угла опережения впрыска топлива для ТНВД 773 двигателя Д-245 производите в следующей последовательности:

— установите поршень первого цилиндра на такте сжатия за 40-50 до ВМТ;

— установите рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;

— отсоедините трубку высокого давления от штуцера первой секции ТНВД и вместо неё подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 100. 120 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 150…170° в соответствии с рисунком 24;

— заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления;

— медленно вращая коленчатый вал дизеля Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок по часовой стрелке и поддерживая избыточное давление в головке насоса (прокачивающим насосом), следите за истечением топлива из контрольного приспособления.

— В момент прекращения истечения топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить;

— выверните в соответствии с рисунком 2 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик, при этом фиксатор должен совпадать с отверстием в маховике (это значит, что поршень первого цилиндра установлен в положение, соответствующее установочному углу опережения впрыска топлива.

Рис.2 — Установка фиксатора в отверстие заднего листа и маховика дизеля Д-245

При несовпадении фиксатора с отверстием в маховике произведите регулировку ТНВД 773, для чего проделайте следующее:

— снимите в соответствии с рисунком 3 крышку люка;

— совместите фиксатор с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал;

— отпустите на 1. 1,5 оборота гайки крепления шестерни привода топливного насоса;

— при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса;

— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления;

— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за истечением топлива из контрольного приспособления;

— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления полумуфты привода к шестерне привода.

Произведите повторную проверку момента начала подачи топлива. Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка. Заверните в отверстие заднего листа фиксатор.

Рис.3 — Привод топливного насоса ТНВД двигателя Д-245

1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода; 6 – шестерня привода топливного насоса

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого.

Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни.

Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰).

Монтаж ТНВД, форсунок, трубок высокого и низкого давления Д-245

При установке ТНВД-773 соблюдают следующие условия:

приварочная плита основания должна быть ровной и чистой;

Внимание! Не допускаются повреждения и сколы на поверхности приварочной плиты. Выявленные нарушения устраняют путем шлифования поверхности

• резиновая прокладка не должна иметь повреждений;
• метка зубчатого колеса должна совпадать с меткой шлицевого фланца;
• движения шлицевого фланца должны быть свободными и плавными;
• болты крепления фланца должны быть закручены до упора;
• значение угла опережения впрыска топлива необходимо отрегулировать.

Настройку угла опережения ТНВД выполняют в следующей очередности:

• Снимают крышку люка.
• Откручивают закрепительные болты.
• Совмещают стержень фиксатора с отверстием на маховике.
• Поворачивают коленчатый вал до поднятия уровня горючего.
• Устанавливают и поочередно закручивают болты.
• Ставят трубку высокого давления в исходное положение.
• Выводят стержень фиксатора из отверстия маховика.
• Устанавливают крышку люка.

Внимание! Втулки насоса и шлицевый фланец совмещают путем поворота коленчатого вала двигателя или кулачкового вала. После регулировки ТНВД устанавливают и закрепляют форсунки

Уплотнительные кольца смазывают солидолом

После регулировки ТНВД устанавливают и закрепляют форсунки. Уплотнительные кольца смазывают солидолом.

Трубопровод высокого давления закрепляют на расстоянии 10—15 мм от места положения накидных гаек. Для крепления трубок используют хомуты с резиновыми прокладками.

Трубопровод низкого давления перед монтажом продувают сжатым воздухом.

Регулировочные настройки ТНВД-773 служат залогом правильной работы двигателя. Повреждение системы впрыска топлива является причиной нарушения работы цилиндров. Своевременная грамотная настройка позволяет восстановить рабочие характеристики мотора.

Установка зажигания д 245 12с

Проверка и регулировка установочного угла опережения впрыска топлива на дизеле Д-245.7, Д-245.9, Д-245.12С 3.4.16.1 При затрудненном пуске дизеля , дымном выпуске , а также при замене и уст ановке топливного насоса после проверки на стенде через 6 ТО -2 или ремонта обязательно проверьте установочный угол опережения впрыска топлива на дизеле .

3.4.16.2 Проверку установочного угла опережения впрыска топлива топливным нас осом типа 773 производите в следующей последовательности :

— установите поршень пе рвого цилиндра на такте сжатия за 40-50 ° до ВМТ ;

— установите рычаг управления регулятором в положение , соответствующее макс имальной подаче топлива ;

— отсоедините трубку высокого давления от штуцера первой секции насоса и вместо неё подсоедините контрольное приспособление , представляющее собой отрезок трубки высокого давления длиной от 100 до 120 мм с нажимной гайкой на одном конце и вторым концом , загн утым в сторону на 150 … 170 ° в соответствии с рисунком 24;

1- нажимная гайка ; 2- трубка высокого да вления .

Рисунок 24 — Эскиз контрольного приспособления .

— заполните топливный насос топливом , удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи то плива из трубки контрольного приспособления ;

— медленно вращая коленчатый вал дизеля по часовой стрелке и поддерживая избыто чное давление в головке насоса ( подкачивающим насосом ), следите за истечением топлива из контрольного приспособления . В момент прекращения истечения топлива ( допускается каплепадение до 1 капли за 10 секунд ) вращение коленчатого вала прекратить ;

— выверните в соответствии с рисунком 25 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик , при этом фикс атор должен совпадать с отверстием в маховике ( это значит , что поршень первого цилиндра у дизелей Д -245.7 и Д -245.9 установлен в положение , соответствующее 8. 10 градусов до ВМТ ).

Рисунок 25 — Установка фиксатора в отверстие заднего листа и маховика .

3.4.16.2.1 При несовпадении фиксатора с отверстием в маховике произведите регул ировку , для чего проделайте следующее :

— снимите в соответствии с рисунком 26 крышку люка 1,

— совместите фиксатор с отверстием в маховике , поворачивая в ту или другую сторону коленч атый вал ;

— отпустите на 1. 1,5 оборота гайки 2 крепления шестерни привода топливного насоса 6;

— при помощи ключа поверните за гайку специальную 4 валик топливного насоса пр отив часовой стрелки до упора шпилек 3 в край паза шестерни привода топливного насоса ;

— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления ;

— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление , сл едите за истечением топлива из контрольного приспособления ;

— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его , зажав гайки крепления фланца к шестерне привода .

Произведите повторную проверку момента начала подачи топлива .

Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка .

Заверните в отверстие заднего листа фиксатор .

14

1 – крышка люка ; 2 – гайка ; 3 – шпилька ; 4 – гайка специальная ; 5 – фланец ; 6 – шестерня пр ивода топливного насоса

Рисунок 26 — Привод насоса топливного

3.4.16.3 Проверку установочного угла опережения впрыска топлива топливными нас осами 4 УТНИ — Т -1111007-20 и PP4M10U1f производите в следующей последовател ьности :

— установите рычаг управления регулятором в положение , соответствующее максимал ьной подаче топлива ;

— отсоедините трубку высокого давления от штуцера первой секции насоса и вместо нее подсоедините моментоскоп ( накидная гайка с короткой трубкой , к которой с помощью резиновой трубки подсоединена стеклянная с внутренним диаметром 1. 2 мм );

— для дизеля Д -245.12 С с топливным насосом 4 УТНИ — Т -1111007- 20 дополнительно в ыполните следующие операции :

а ) в отверстие рычага останова топливного насоса 4 УТНИ — Т -1111007-20, в соответс твии с рисунком 27, снаружи вставьте болт М 8 х 30 с заостренным торцем резьбового стержня , а с другой стороны рычага наживите на него гайку ;

б ) поворачивая рычаг , добейтесь совмещения острия болта с меткой на корпусе пневмокорректора ;

в ) доверните и затяните гайку , зафиксировав рычаг останова в этом положении ;

Рисунок 27 — Рычаг останова топливного насоса 4 УТНИ — Т -1111007-20

— проверните коленчатый вал дизеля ключом по часовой стрелке до появления из сте клянной трубки моментоскопа топлива без пузырьков воздуха ;

Тест форсунок.

Помимо проверки топливного насоса высокого давления неотъемлемым этапом обслуживания двигателя Д-245 является тестирование форсунок. Начальный и конечный моменты впрыска всегда должны оставаться четкими. Если носок распылителя имеет оставшиеся капли, то произошло отклонение. Данный фактор проверяется при цикличном впрыске амплитудой 60-80 впрысков/мин.

Отрегулировать форсунки достаточно просто путем выравнивания толщины регулировочной шайбы. Чем сильнее сжимается пружина, тем больше увеличивается давление, также и наоборот. Для отклонения давления на 1,5МПа в одну из сторон требуется уменьшение либо увеличение толщины шайбы на 0,1мм.

5.4. Дизели Д-245.7Е3, Д-245.9Е3, Д-245.30Е3, Д-245.35Е3. Руководство по эксплуатации. Приложение. Синхронизация импульсных колёс коленчатого вала и вала редуктора привода ТНВД

Необходимость установки (переустановки) импульсных колес коленчатого вала и вала редуктора привода ТНВД для их синхронизации может быть вызвана демонтажом редуктора привода ТНВД при проведении текущего ремонта дизеля. Установка импульсных колёс по предлагаемой схеме производится для синхронизации сигналов датчиков частоты вращения коленчатого вала и первичного вала привода ТНВД и обеспечивается привязкой сигналов датчиков к общей исходной точке положения валов в момент прохождения поршня первого цилиндра верхней мертвой точки (ВМТ). Для обеспечения правильной установки импульсных колес необходимо изготовить приспособление для фиксации установочного штифта в соответствии с эскизом (Рисунок 1).

Рисунок 1 — Приспособление для фиксации установочного штифта

Снимите колпак крышки головки цилиндров. Установите поршень первого цилиндра в положение ВМТ, поворачивая коленчатый вал по часовой стрелке, используя болт 4 (Рисунок 3), до совпадения оси 16-го зуба «короны» импульсного колеса (при отсчете против часовой стрелки от сегмента разрыва в «короне» импульсного колеса) с осью датчика 1. Убедитесь в том, что впускной и выпускной клапаны 1-го цилиндра закрыты, если выпускной клапан открыт,— проверните коленчатый вал на полный оборот и повторно проверьте состояние клапанов. Установите поршень первого цилиндра на такте сжатия (за ≈ 60° угла поворота коленчатого вала до ВМТ), для чего:

поверните коленчатый вал по часовой стрелке, используя болт 4 (Рисунок 3) приблизительно на два оборота при этом на втором обороте выверните в соответствии с рисунком 2 фиксатор из резьбового отверстия заднего листа, вставьте его обратной стороной в то же отверстие до упора в маховик (для дизелей ЗИЛ нажмите подпружиненный фиксатор до упора в маховик) и поворачивайте коленвал до момента совпадения фиксатора с отверстием в маховике. При этом импульсное колесо 2 (Рисунок 3), закрепленное на шкиве коленчатого вала 3 расположится таким образом, что ось датчика 1 будет проходить по оси шестого зубца «короны» импульсного колеса (при отсчете против часовой стрелки от сегмента разрыва в «короне» импульсного колеса). При несоосности датчика и шестого зубца необходимо ослабить крепление датчика и добиться совпадения осей датчика и зубца, и закрепить датчик.

На снятом редукторе, поворачивая по часовой стрелке полумуфту привода 5(Рисунок 6) (на рисунке 4 редуктор изображен с установленной на полумуфту привода шестерней привода редуктора) добиться появления в окне для установки датчика двух последовательно расположенных импульсных штифтов. Незначительным поворотом привода в обратную сторону расположить установочный штифт (первый по ходу вращения вала) по центру окна (смотри рисунок 4).

Рисунок 2 — Установка фиксатора в отверстие заднего листа и маховика

Установите в окно приспособление для фиксации положения установочного штифта 1 (Рисунок 5) и закрепите приспособление установочным фланцем 2 и болтами 3. Снимите крышку люка 1(Рисунок 6)и, поддерживая через окно люка шестерню привода 6 введите в пазы шестерни привода шпильки 3 полумуфты привода 5, установив таким образом редуктор. Закрепите редуктор на щиту распределения. Установите и затяните гайки 2 моментом 35 — 50 Н.м. Снимите установочный фланец и извлеките установочное приспособление. Установите на место установочный фланец и закрепите его. Установите крышку люка, датчик частоты вращения и закрепите их. Извлеките фиксатор маховика и вверните его резьбовой частью в задний лист. Установите колпак крышки головки цилиндров.

1 — датчик частоты вращения коленчатого вала; 2 — колесо импульсное; 3 — шкив коленчатого вала; 4 — болт крепления шкива Рисунок 3 — Установка датчика частоты вращения коленчатого вала

1 — редуктор привода ТНВД; 2 — установочный фланец датчика; 3 — болт крепления фланца; 4 — шестерня привода редуктора: 5 — шестерня с импульсными штифтами. Рисунок 4 — Редуктор привода ТНВД

1 — приспособление для фиксации установочного штифта; 2 — установочный фланец датчика; 3 — болт крепления фланца; 4 — штифт установочный; 5 — шестерня; 6 — корпус редуктора; 7 — крышка редуктора, Рисунок 5 — Фиксация шестерни редуктора

1 — крышка люка; 2 — гайка и шайба; 3 — шпилька; 4 — гайка специальная; 5 — полумуфта привода; 6 — шестерня привода редуктора Рисунок 6 — Привод редуктора

Техническое обслуживание

Конструкция мотора Д 245.9 обеспечивает его надежную работу во время эксплуатации. Однако для того чтобы силовой агрегат функционировал безотказно в течение длительного времени, необходимо помнить о необходимости проведения регулярного технического обслуживания. Несоблюдение сроков технического обслуживания и низкое качество его проведения значительно снижает рабочий ресурс двигателя и приводит к росту финансовых затрат при эксплуатации.

Типы технического обслуживания	Периодичность проведения (км)
Обкатка нового двигателя	1000
Ежесменное ТО	300 — 350
ТО-1	5000
ТО-2	20000
Сезонное ТО	Проводится при переходе к осенне-зимнему или весенне-летнему периодам эксплуатации. Совмещается с ТО-1 или ТО-2.

В общем случае во время проведения любого вида технического обслуживания проверяют:

• уровень моторного масла в картере двигателя;
• уровень охлаждающей жидкости;
• натяжение ремней;
• загрязнение фильтрующих элементов воздухоочистителя.

Кроме того, во время проведения каждого второго ТО-2 необходимо заменить:

• моторное масло;
• фильтрующие элементы в системах смазки и подачи топлива.

Во время проведения сезонного технического обслуживания в обязательном порядке нужно залить в двигатель дизельное топливо и моторное масло, соответствующие сезону эксплуатации.

Дефекты и неисправности, выявленные при техническом обслуживании, необходимо незамедлительно устранить.
