Блок и головка цилиндров
Основной деталью двигателя является блок цилиндров с установленными в нем гильзами. Наружная поверхность гильз непосредственно омывается охлаждающей жидкостью. Для избегания протечек гильзы имеют уплотнительные кольца. Передняя, задняя стенки блока и три внутренние перемычки применяются для установки опор коленчатого вала. Нижние крышки этих опор обработаны вместе с ответной частью, поэтому являются невзаимозаменяемыми.
Внутри блока имеется специальный канал, служащий для подачи масла под давлением для смазки наиболее нагруженных узлов. В четных опорах коленчатого вала смонтированы форсунки для подачи масла на поршни. Такая процедура снижает температурный режим работы поршней и повышает долговечность двигателя Д-245 в целом. Вид сбоку на дизельный мотор.
Головка блока чугунная, оснащена восемью направляющими для клапанов и четырьмя отверстиями для форсунок впрыска топлива. Кроме того, в головке имеются вставные седла и точки крепления для коромысел привода клапанов. С боков головка имеет каналы от впускных и выпускных клапанов. На эти каналы устанавливаются коллекторы для подачи воздуха и отвода отработавших газов. Внутри головки имеются протоки для охлаждающей жидкости, совпадающие с ответными каналами в блоке цилиндров. Между головкой и блоком имеется уплотнительная прокладка.
Установка ТНВД, форсунок, трубок высокого и низкого давления Д-245
Привалочная плита ТНВД должна быть чистой; забоины и другие повреждения плиты не допускаются.
Прокладка топливного насоса не должна иметь видимых повреждений.
При установке топливного насоса надо совместить метки зубчатого колеса привода топливного насоса и шлицевого фланца.
Шлицевой фланец шестерни топливного насоса должен свободно, без заеданий, находить на шлицы втулки валика топливного насоса.
Болты крепления фланца шестерни топливного насоса должны быть затянуты моментом 18…25 Нм.
При установке топливного насоса нужно обязательно проверить угол опережения впрыскивания топлива.
Это делается в следующей последовательности:
1. установить рычаг управления регулятором в положение, соответствующее максимальной подаче топлива.
2. Отсоединить трубку высокого давления от штуцера первой секции и вместо нее подсоединить моментоскоп (рис. 1).
3. Провернуть коленчатый вал дизеля ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха.
4. удалить часть топлива из стеклянной трубки, встряхнув ее.
5. Повернуть коленчатый вал против часовой стрелки на 30.. .40°.
6. Медленно вращая коленчатый вал дизеля по часовой стрелке следить за уровнем топлива в трубке, в момент начала подъема топлива прекратить вращение коленчатого вала.
7. При несовпадении фиксатора с отверстием в маховике (рис. 2) произвести регулировку, для чего проделать следующее:
1. снять крышку люка;

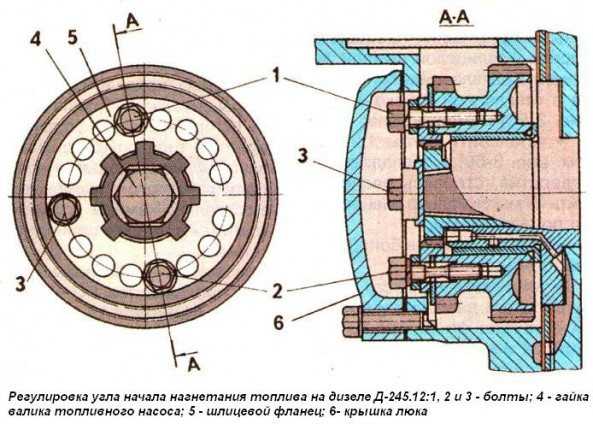

2. вывернуть болты 1, 2 и 3 (рис. 3) и отпустить на ½…1 оборот болт 3 (болт не выворачивать);
3. совместить стержень фиксатора 2 (см. рис. 2) с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал дизеля; при помощи ключа повернуть за гайку валик топливного насоса и шлицевой фланец до момента начала подъема топлива в стеклянной трубке 1 (см. рис. 1) моментоскопа;
4. установить болты 1,2 и 3 (см. рис. 3) в совпадающие отверстия, стараясь расположить их максимально равномерно по окружности;
5. затянуть вначале болт 3, затем болты 1 и 2;
6. установить на место трубку высокого давления и вывести стержень фиксатора из отверстия в маховике;
7. установить на место крышку люка.
Совмещение шлицев втулки топливного насоса и шлицевого фланца при установке на дизель обеспечивается проворотом коленчатого вала дизеля или кулачкового вала насоса.
Установка ТНВД, форсунок, трубок высокого и низкого давления Д-245
Привалочная плита ТНВД должна быть чистой; забоины и другие повреждения плиты не допускаются.
Прокладка топливного насоса не должна иметь видимых повреждений.
При установке топливного насоса надо совместить метки зубчатого колеса привода топливного насоса и шлицевого фланца.
Шлицевой фланец шестерни топливного насоса должен свободно, без заеданий, находить на шлицы втулки валика топливного насоса.
Болты крепления фланца шестерни топливного насоса должны быть затянуты моментом 18…25 Нм.
При установке топливного насоса нужно обязательно проверить угол опережения впрыскивания топлива.
Это делается в следующей последовательности:
- установить рычаг управления регулятором в положение, соответствующее максимальной подаче топлива.
- Отсоединить трубку высокого давления от штуцера первой секции и вместо нее подсоединить моментоскоп (рис. 1).
- Провернуть коленчатый вал дизеля ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха.
- удалить часть топлива из стеклянной трубки, встряхнув ее.
- Повернуть коленчатый вал против часовой стрелки на 30.. .40°.
- Медленно вращая коленчатый вал дизеля по часовой стрелке следить за уровнем топлива в трубке, в момент начала подъема топлива прекратить вращение коленчатого вала.
- При несовпадении фиксатора с отверстием в маховике (рис. 2) произвести регулировку, для чего проделать следующее:
- снять крышку люка;
- вывернуть болты 1, 2 и 3 (рис. 3) и отпустить на ½…1 оборот болт 3 (болт не выворачивать);
- совместить стержень фиксатора 2 (см. рис. 2) с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал дизеля; при помощи ключа повернуть за гайку валик топливного насоса и шлицевой фланец до момента начала подъема топлива в стеклянной трубке 1 (см. рис. 1) моментоскопа;
- установить болты 1,2 и 3 (см. рис. 3) в совпадающие отверстия, стараясь расположить их максимально равномерно по окружности;
5.затянуть вначале болт 3, затем болты 1 и 2;
- установить на место трубку высокого давления и вывести стержень фиксатора из отверстия в маховике;
- установить на место крышку люка.
Совмещение шлицев втулки топливного насоса и шлицевого фланца при установке на дизель обеспечивается проворотом коленчатого вала дизеля или кулачкового вала насоса.
На дизель должны устанавливаться форсунки одной группы.
Уплотнительные прокладки со стороны прилегания к форсункам надо смазать солидолом УС-1 ГОСТ 33-51.
Болты крепления форсунок нужно затянуть моментом 20…25 Нм.
Трубки высокого давления должны быть закреплены на расстоянии 10…15 мм от накидных гаек хомутиками с прокладками.
Трубки низкого давления топлива перед установкой на дизель следует продуть сжатым воздухом.
Установка ТНВД, форсунок, трубок высокого и низкого давления Д-245
Привалочная плита ТНВД должна быть чистой; забоины и другие повреждения плиты не допускаются.
Прокладка топливного насоса не должна иметь видимых повреждений.
При установке топливного насоса надо совместить метки зубчатого колеса привода топливного насоса и шлицевого фланца.
Шлицевой фланец шестерни топливного насоса должен свободно, без заеданий, находить на шлицы втулки валика топливного насоса.
Болты крепления фланца шестерни топливного насоса должны быть затянуты моментом 18…25 Нм.
При установке топливного насоса нужно обязательно проверить угол опережения впрыскивания топлива.
Это делается в следующей последовательности:
- установить рычаг управления регулятором в положение, соответствующее максимальной подаче топлива.
- Отсоединить трубку высокого давления от штуцера первой секции и вместо нее подсоединить моментоскоп (рис. 1).
- Провернуть коленчатый вал дизеля ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха.
- удалить часть топлива из стеклянной трубки, встряхнув ее.
- Повернуть коленчатый вал против часовой стрелки на 30.. .40°.
- Медленно вращая коленчатый вал дизеля по часовой стрелке следить за уровнем топлива в трубке, в момент начала подъема топлива прекратить вращение коленчатого вала.
- При несовпадении фиксатора с отверстием в маховике (рис. 2) произвести регулировку, для чего проделать следующее:
- снять крышку люка;
- вывернуть болты 1, 2 и 3 (рис. 3) и отпустить на ½…1 оборот болт 3 (болт не выворачивать);
- совместить стержень фиксатора 2 (см. рис. 2) с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал дизеля; при помощи ключа повернуть за гайку валик топливного насоса и шлицевой фланец до момента начала подъема топлива в стеклянной трубке 1 (см. рис. 1) моментоскопа;
- установить болты 1,2 и 3 (см. рис. 3) в совпадающие отверстия, стараясь расположить их максимально равномерно по окружности;
5.затянуть вначале болт 3, затем болты 1 и 2;
- установить на место трубку высокого давления и вывести стержень фиксатора из отверстия в маховике;
- установить на место крышку люка.
Совмещение шлицев втулки топливного насоса и шлицевого фланца при установке на дизель обеспечивается проворотом коленчатого вала дизеля или кулачкового вала насоса.
На дизель должны устанавливаться форсунки одной группы.
Уплотнительные прокладки со стороны прилегания к форсункам надо смазать солидолом УС-1 ГОСТ 33-51.
Болты крепления форсунок нужно затянуть моментом 20…25 Нм.
Трубки высокого давления должны быть закреплены на расстоянии 10…15 мм от накидных гаек хомутиками с прокладками.
Трубки низкого давления топлива перед установкой на дизель следует продуть сжатым воздухом.
Обслуживание топливного насоса высокого давления ТНВД дизелей Д-245
В процессе эксплуатации топливного насоса высокого давления 773 при износе основных деталей нарушаются его регулировочные параметры. Смазка ТНВД Д-245 централизованная от системы смазки дизеля через специальный маслопровод. Необходимый уровень масла в картере насоса устанавливается автоматически.
Для снижения износов прецизионных деталей не допускается работа ТНВД без фильтрующего элемента или с засоренным фильтром тонкой очистки топлива. Также не допускается работа с топливом, имеющим повышенное содержание воды.
При необходимости, а также через каждые 120 тыс. км пробега необходимо снять насос и проверить его на стенде на соответствие регулировочным параметрам, а также установочный угол опережения впрыска топлива на дизеле. При необходимости, произведите соответствующие регулировки.
Устройство пуска, генератор, компрессор, насос шестерённый, муфта сцепления
Устройство пуска дизельного двигателя «Д-245» состоит из электростартера номинальным напряжением 24 или 12 V. Стартер является электродвигателем постоянного тока со смешанным возбуждением, с электромагнитным реле и механизмом привода.
Для гарантии уверенного запуска на холоде все моторы «Д-245»комплектуются свечами накаливания номинальным напряжением 23 или 11 V. А также снабжены местами для подвода и отвода теплоносителя от системы тепловой подготовки.
Есть блокировка стартера после пуска силового агрегата – он автоматически отключается при частоте вращения коленчатого вала 900-1000 об/мин и не включается при работающем дизеле.
На двигателях «Д-245» используются безщёточные генераторы переменного тока, с встроенными выпрямительным и регулирующим напряжение устройствами.Генераторы имеют выводы для подключения к цепям: «+» — нагрузки и аккумулятору; «Д» – реле блокировки стартера; «~» — тахометра.Генератор осуществляет подзарядку аккумуляторной батареи и питает постоянным током потребителей электроэнергии, которые имеются на транспортном средстве.Привод генератора осуществляется клиновым ремнём от шкива коленвала.
На дизелях «Д-245» устанавливают одноцилиндровый воздушного либо 2-х цилиндровый водяного охлаждения компрессор поршневого типа. Компрессор нагнетает сжатый воздух в пневматическую систему привода тормозов и других потребителей транспортного средства.Воздух в цилиндр(ы) компрессора поступает из впускного патрубка двигателя.
Для обеспечения системы гидрофицированного управления транспортным средством служит на силовом агрегате шестерённый насос. Он приводится в действие от распределительных шестерён двигателя.
Муфта сцепления на моторах«Д-245» используется фрикционная, однодисковая сухая, постоянно-замкнутого типа.
Технические характеристики
| ПАРАМЕТРЫ МОТОРА ММЗ Д 245.9 Е2 | ЗНАЧЕНИЯ |
| Рабочий объем цилиндров, л | 4.75 |
| Номинальная мощность (при 2400 об/мин.), л.с. | 136 |
| Мах крутящий момент (при 1300 об/мин.), Нм | 460 |
| Количество цилиндров/компоновка | 4/рядно-вертикальная |
| Диаметр цилиндра, мм | 110 |
| Ход поршня, мм | 125 |
| Степень сжатия | 15.1 |
| Количество клапанов | 8 |
| Количество клапанов на цилиндр | 2 |
| Последовательность работы цилиндров | 1 -3- 4 — 2 |
| Система подачи дизельного топлива | непосредственный впрыск топлива |
| Мin удельный расход топлива, г/кВт*час | 215+5% |
| Система смазки | Комбинированная (под давлением + разбрызгивание) |
| Объем моторного масла, л | 10.8 |
| Моторное масло | 5W-40 (зима), 15W-40 (лето) |
| Система охлаждения | Жидкостная, замкнутого типа, с принудительной вентиляцией |
| Объем охлаждающей жидкости, л | 17 |
| Охлаждающая жидкость | ТС-40 или ТС-65 |
| Габаритные размеры, мм | 965,5х676х968 |
| Масса сухого мотора, кг | 500 |
| Моторесурс, мото-час | 8000 |
Двигатель ставили на грузовики и автобусы: ЗИЛ-130, ЗИЛ-4329, ЗИЛ-5301 «Бычок», ПАЗ-4230 «Аврора», МАЗ-4370 «Зубренок», ЛАЗ-695Д «Дана».
Коротко об устройстве смазочной системы
Продолжая проводить параллели между работой двигателя и кровеносной системой людского организма, рассмотрим, что заставляет масло циркулировать по каналам силового агрегата, выполняя отведённые ему функции.
Роль сердца, приводящего в движение животворящую жидкость, в моторе исполняет масляный насос. От него смазка по «сосудам», которые в силовой установке автомобиля представлены специальными каналами, распространяется во все уголки системы.
В большинстве современных легковых машин используется комбинированный способ подачи масла. Под определённым давлением смазочная субстанция из картера нагнетается в основную магистраль, минуя приёмник и фильтрующее устройство.
Очищенное масло достигает всех функционально значимых деталей и узлов мотора, наподобие подшипников коленчатого и опор распределительного вала или поршневых пальцев. Малейшие отклонения в нормальной работе системы регулируется специальными клапанами:
- редукционный предназначен для контроля давления. Чрезмерное превышение нормативного показателя приводит к срабатыванию клапана. Через него излишки масла сбрасываются на вход;
- в случае засорения масляного фильтра вступает в действие перепускной клапан. В его обязанности входит подача в систему неочищенной смазки.
На блоке цилиндров размещается специальный датчик. В его функции входит своевременное оповещение водителя о чрезмерном падении давления масла в смазочной системе силового агрегата.
Кривошипно-шатунный механизм
На стальном коленчатом валу имеется 5 коренных и 4 шатунные шейки. В шатунных шейках коленвала есть полости для дополнительно-центробежной очистки масла. Полости шеек прикрываются резьбовыми заглушками.
Осевое усилие коленвала воспринимают 4 биметаллических(или из алюминиевого сплава) полукольца, которые установлены в расточках БЦ и крышки 5-го коренного подшипника.Чтобы компенсировать нагрузки сил инерции на коренные подшипники, на 1-й, 4-й, 5-й и 8-й щеках коленчатого вала сделаны противовесы. Спереди и сзади коленвал уплотнён манжетами. На переднем его конце установлены шестерни привода газораспределения, маслонасоса, шкив привода водяного насоса и генератора. На заднем фланце вала закреплён маховик.
Поршни изготовлены из алюминиевого сплава. В днище поршней находятся камеры сгорания, смещённые относительно их осей. В верхней части поршня имеется3 канавки — в 2-х из них установлены кольца компрессионные, в 3-ей–кольцо маслосъёмное. В бобышках поршней имеются отверстия под поршневые пальцы. Поршневые пальцы полые, изготовлены они из хромоникелевой стали.
Шатун стальной, двутаврового сечения, с втулкой, запрессованной в верхнюю головку. Верхняя головка шатуна и втулка имеют отверстия для смазки поршневого пальца. Вкладыши коренных и шатунных подшипников коленвала выполнены из биметаллической полосы. Маховик изготавливается из чугуна и крепится к фланцу коленвала болтами.
История двигателя Д-245
Год 63-й ознаменовался началом развития моторной промышленности в Минске, когда на базе цеха тракторов (МТЗ) налажено создание двигателей. Вначале товар шёл на внутреннее, сельскохозяйственное использование. По мере роста спроса, изделия унифицировали, поставив на грузовики и уборочную технику.
Первым универсальным агрегатом стал «Д-245», который заменил «Д-240» в 84-ом году. Эксплуатация самоходными установками породила модификации: двигатель Д245 2S2,(S2) и др. А уже в 92-ом стартовало производство разновидности Д-245.1, предназначенной грузовикам, таким как ГАЗ-3308 (081, 09) и др.
Конструктивно, база это рядное изделие с четырьмя камерами, расположенными вертикально. Вал распределения пяти, а не трёх опорный, помпа подаёт топливо с применением иного характера настроек, в этом и заключаются отличия двигателя Д 240 и Д 245. В остальном, показатели остались неизменными: объём камер 4750 см3, порядок работы – «1342». Совместно с топливной экономичностью, мотор вырабатывает до 164 лошадей, и показывает импульс на уровне 595 Нм. Установка весит 560кг, активация двигателя выполнятся электрическим стартером на 12В.
За счёт популярности, надёжного и живучего исполнения, мотор получил продолжение и сегодня выпускается в семи модификациях. Вариант 2021 года выпуска подогнан под показатели экологии «Евро-5», что позволило продавать продукт в Европейские страны.
Что можно сделать самому
Проблему низкого давления масла сильно осложняет взаимосвязь расхода смазки и понижения уровня с общим показателем давления в системе. При этом целый ряд неисправностей можно устранить самостоятельно.
В случае обнаружения утечек проблему достаточно легко локализовать и решить. Например, протечка масла из-под масляного фильтра устраняется его подтяжкой или заменой. Похожим образом решается и проблема с датчиком давления масла, через который течет смазка. Датчик затягивается или просто меняется на новый.
Что касается течей сальников, в этом случае понадобится наличие времени, инструментов и навыков. При этом заменить передний или задний сальник коленвала своими руками можно у себя в гараже со смотровой ямой.
Течь масла из-под клапанной крышки или в области поддона можно устранить путем затяжки крепежей, замены резиновых уплотнительных прокладок, при помощи специальных герметиков для двигателя. Нарушение геометрии соединяемых плоскостей или повреждения крышки клапанов/поддона укажут на необходимость замены таких деталей.
Если ОЖ попадает в моторное масло, тогда можно самому снять ГБЦ и заменить прокладку головки блока, соблюдая при этом все рекомендации касательно снятия и последующей обтяжки головки блока цилиндров. Дополнительная проверка привалочных плоскостей укажет на то, нужно ли делать шлифовку головки блока. При обнаружении трещин блока цилиндров или головки также возможен ремонт.
В том случае, когда проблема в системе смазки не так очевидна, при этом ремонтировать автомобиль приходится самостоятельно, тогда в самом начале следует осуществить замер давления масла в двигателе.
Для решения задачи, а также с учетом точного представления о том, в чем измеряется давление масла в двигателе и как это делается, нужно заранее подготовить дополнительное оборудование. Отметим, в свободной продаже существует готовый прибор для измерения давления масла в двигателе.
Двигатель 245 масляный датчик

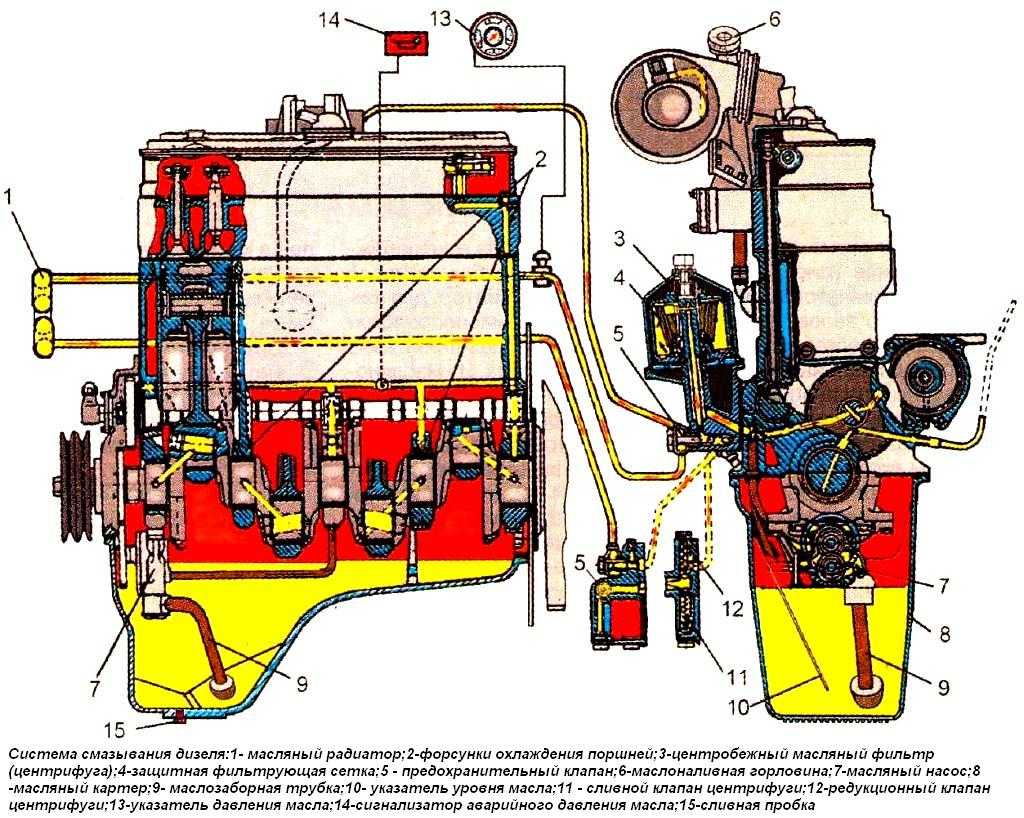

Особенности и техническое обслуживание системы смазки двигателя Д-245.7Е2 / Д-245.9Е2 Система смазки дизеля комбинированная
Масляный насос 9 через маслоприемник 8 забирает масло из масляного картера 1 и по каналам в блоке цилиндров и каналам корпуса масляного фильтра подает в жидкостно-масляный теплообменник 10, а затем в полнопоточный масляный фильтр 12 и в масляную магистраль дизеля.
Из главной магистрали дизеля по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и шейкам распределительного валов.
От коренных подшипников по каналам в коленчатом вале масло поступает ко всем шатунным подшипникам.
От первого коренного подшипника
масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу.
Детали клапанного механизма смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в IV стойке коромысел во внутреннюю полость оси коромысел и через отверстие во втулке коромысла, от которой по каналу идет на регулировочный винт и штангу.
К компрессору масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу. Из компрессора масло сливается в картер дизеля.
Масло к подшипниковому узлу турбокомпрессора поступает по трубке, подключенной на выходе из корпуса масляного фильтра.
Из подшипникового узла турбокомпрессора масло по трубке отводится в масляный картер
При пуске дизеля на холодном масле, когда сопротивление прохождению масла в жидкостно-масляном теплообменнике превышает значение 0,15-0,2 мПа, перепускной клапан открывается, и масло, минуя жидкостно-масляный теплообменник, поступает в масляный фильтр, а при сопротивлении в масляном фильтре 0,13. 0,17 мПа, открывается перепускной клапан масляного фильтра и масло, минуя масляный фильтр, поступает в масляную магистраль.
Перепускные клапаны нерегулируемые.
В корпусе фильтра встроен предохранительный регулируемый клапан 14, предназначенный для поддержания давления масла в главной масляной магистрали 0,25. 0,35 мПа. Избыточное масло сливается через клапан в картер дизеля.
В случае чрезмерного засорения, когда сопротивление масляного фильтра становится выше 0,13-0,17 мПа перепускной клапан фильтра также открывается, и масло, минуя масляный фильтр, поступает в масляную магистраль.
Внимание! На работающем дизеле категорически запрещается отворачивать пробку редукционного клапана!

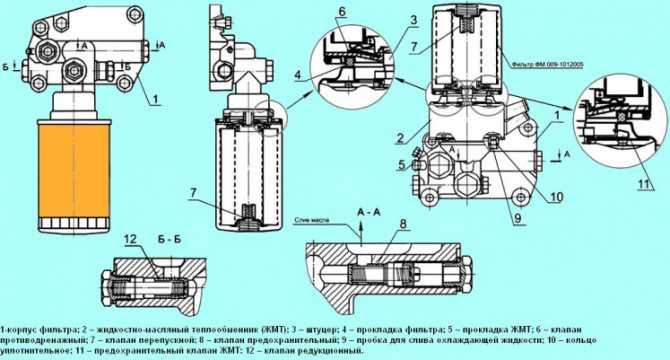

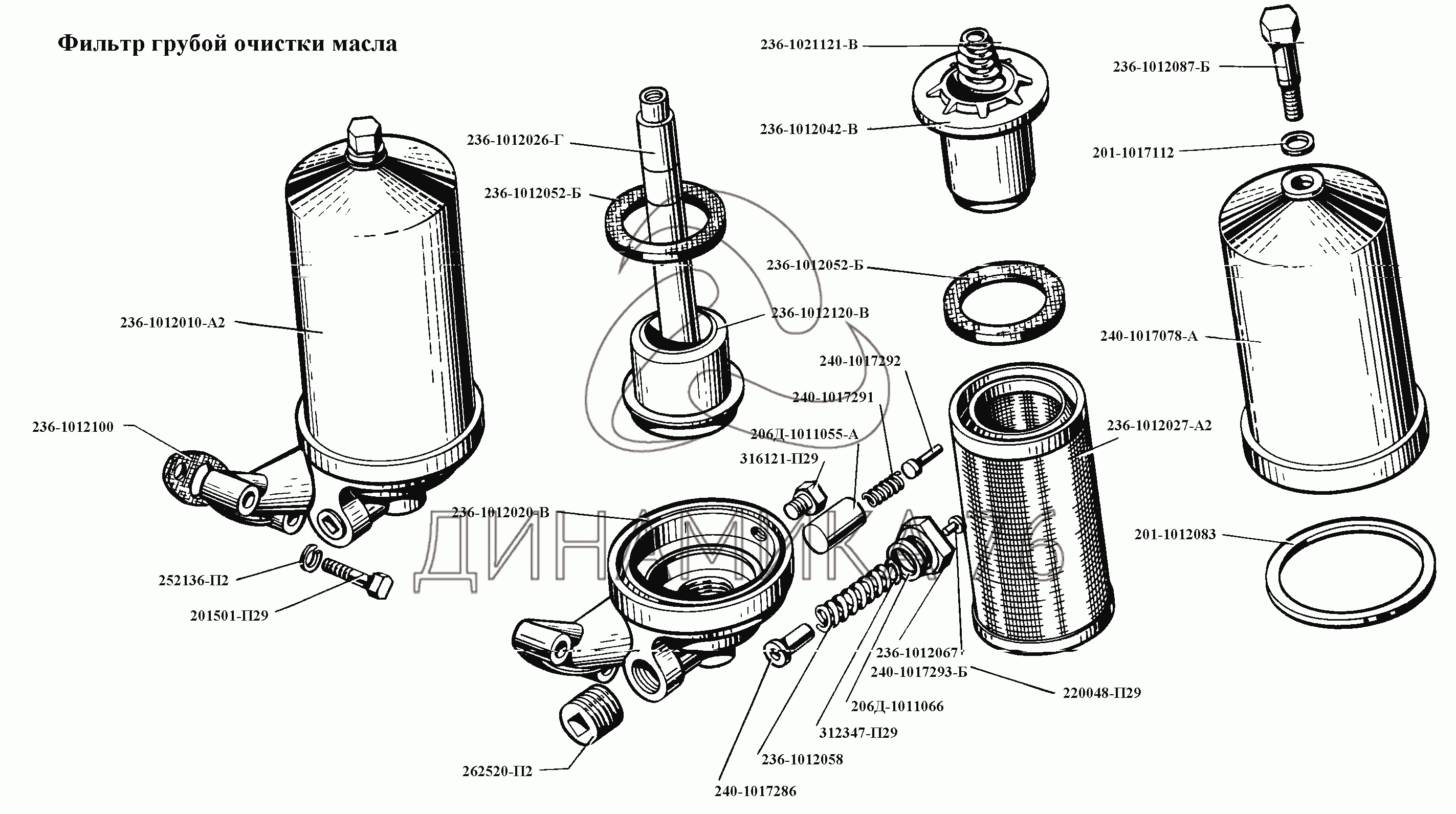

Масляный фильтр (рис. 2) состоит из корпуса в сборе с клапанами и сменного неразборного фильтра мод. ФМ 009-1012005.
Неразборный фильтр имеет противодренажный и перепускной клапаны.
В случае чрезмерного засорения фильтра или при запуске дизеля на холодном масле, когда сопротивление фильтра становится выше (0,13-0,17) МПа перепускной клапан открывается, и масло, минуя фильтровальную бумагу, поступает в масляную магистраль.
Краткая информация о силовой установке
В шестьдесят третьем году прошлого века в Минске основан завод по выпуску моторов. Изначально предприятие базировалось на производственных мощностях завода тракторной техники (МТЗ). Предполагалось, что моторы будут использоваться исключительно для нужд сельского хозяйства. Со временем, ориентиры поменялись, появилась острая потребность в двигателях для автомобильной техники.
Силовая установка Д 245:
Восемьдесят четвёртый год ознаменовался выпуском первого дизеля под аббревиатурой Д-245. Вариации мотора ставятся на тракторную технику: двигатель Д 245 2S2, Д-245S2, Д-245.5S2, и другие. В девяносто втором году разработан и запущен мотор с обозначением Д-245.1. Агрегат доработали и поставили на транспорт: ГАЗ-3309, ГАЗ-3308, ГАЗ-33081.
ГАЗ 3309 с силовой установкой Д 245:
Базовый двигатель выполнен в виде рядного агрегата, укомплектован четырьмя вертикальными цилиндрами. Если сравнивать двигатель Д 240 и Д 245 отличия касались устройства вала, который фиксировался на пяти опорах, вместо трёх, как это было выполнено у предшественника. Впрыск топлива имел иной характер, за счет установки насоса для топлива с другими настройками. Объём дизеля остался неизменным, 4,75 литра, но параметры агрегата улучшились. Так, топливная экономичность не мешала выдавать 163 лошадиных силы и импульс 595 Нм. Габаритные размеры установки: длина 1000 мм, ширина 702 мм, высота 1080 мм, вес мотора без учёта масла и охлаждающей жидкости 560 кг.
Двигатель пользовался популярностью: аппарат прост и надёжен, технически совершенен, мотор выпускается, по сей день. Сегодня на предприятии мотор изготовляют в семи вариантах. Последняя модель выпущена в 2016 году. Модификация носит аббревиатуру Д-245.35Е5. Агрегат соответствует требованиям заказчика и соответствует экологическим нормам Евро-5.
Силовая установка Д-345.35Е5 (соответствует стандарту «Евро5»):
Обслуживание системы смазки Д-245Е3
Для обеспечения нормальной работы дизеля соблюдайте следующие требования по обслуживанию системы смазки:
— заливайте в масляный картер только масло, рекомендованное заводом изготовителем.
— своевременно производите замену масла и масляного фильтра, руководствуясь сроками или по информации электронной системы управления дизелем соответствующим блинк кодом;
— постоянно следите за значением давления масла по указателю давления, расположенному на панели приборов (при работе дизеля с номинальной частотой вращения и температурой охлаждающей жидкости 85. 95°С, давление масла должно находиться на уровне 0,25. 0,35 МПа, допускается значение давления на непрогретом двигателе до 0,8 МПа);

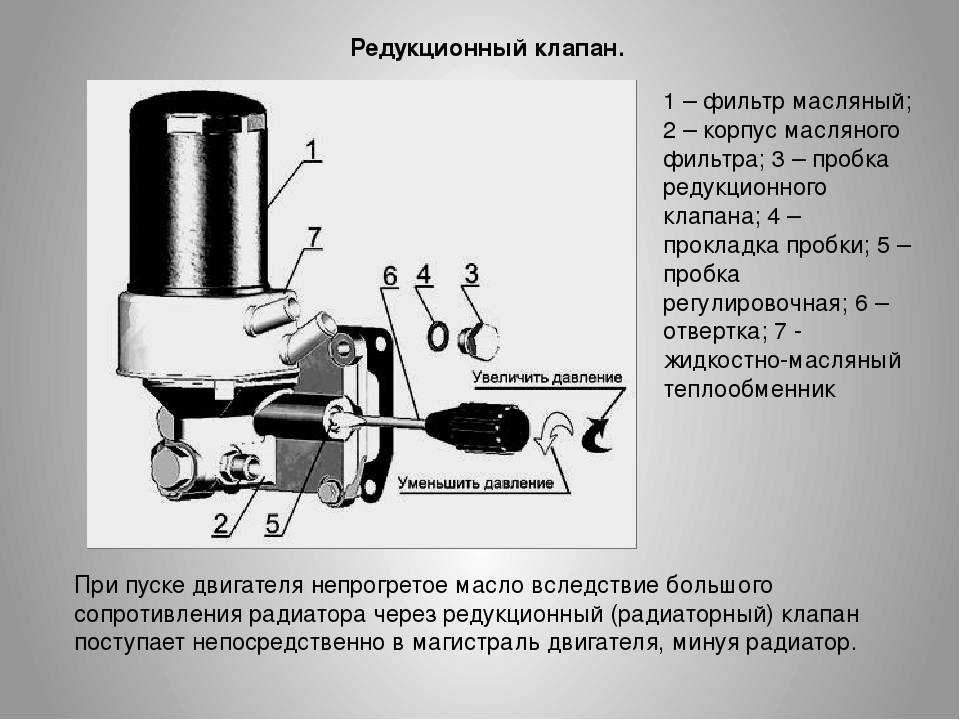

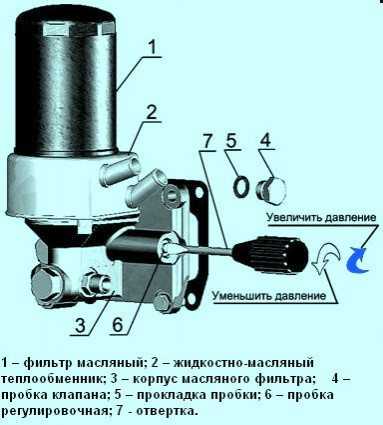

Рисунок 1 – Регулировка давления масла.
— регулировку значения давления производите в соответствии с рисунком 1 следующим образом:
— отверните пробку 4, снимите прокладку 5;
— в канале корпуса масляного фильтра 3 отверткой 7 поверните регулировочную проку 6 на один оборот в сторону увеличения или уменьшения значения давления (в зависимости от фактического давления);
— установите прокладку 5 и заверните пробку 4;
— при необходимости повторите указанные действия по регулировке.
ЗАПРЕЩАЕТСЯ производить регулировку при работающем дизеле.
Проверка уровня масла в картере дизеля
Проверку осуществляйте перед пуском дизеля с помощью масломера, расположенного на блоке цилиндров дизеля.
Уровень масла должен быть между нижней и верхней метками масломера в соответствии с рисунком 2.
Проверку необходимо делать не ранее, чем через 3-5мин после остановки дизеля, когда масло полностью стечет в картер.
Запрещается работа дизеля с уровнем масла в картере ниже нижней и выше верхней меток на щупе.
Рисунок 2- Проверка уровня масла в картере дизеля.
Замена масла в картере дизеля
Замену масла в картере дизелей проводите через каждые 10 тыс. км пробега, а в случаях применения дублирующих масел или топлива с повышенным содержанием серы — через каждые 5 тыс. км пробега.
Отработанное масло сливайте только из прогретого дизеля.
Для слива масла отверните пробку масляного картера. После того, как все масло вытечет из картера, заверните пробку на место.
Масло в дизель заливайте через маслозаливной патрубок до уровня верхней метки на щупе.
Заливайте в масляный картер только рекомендованное настоящим руководством масло, соответствующее периоду эксплуатации.
Замена масляного фильтра

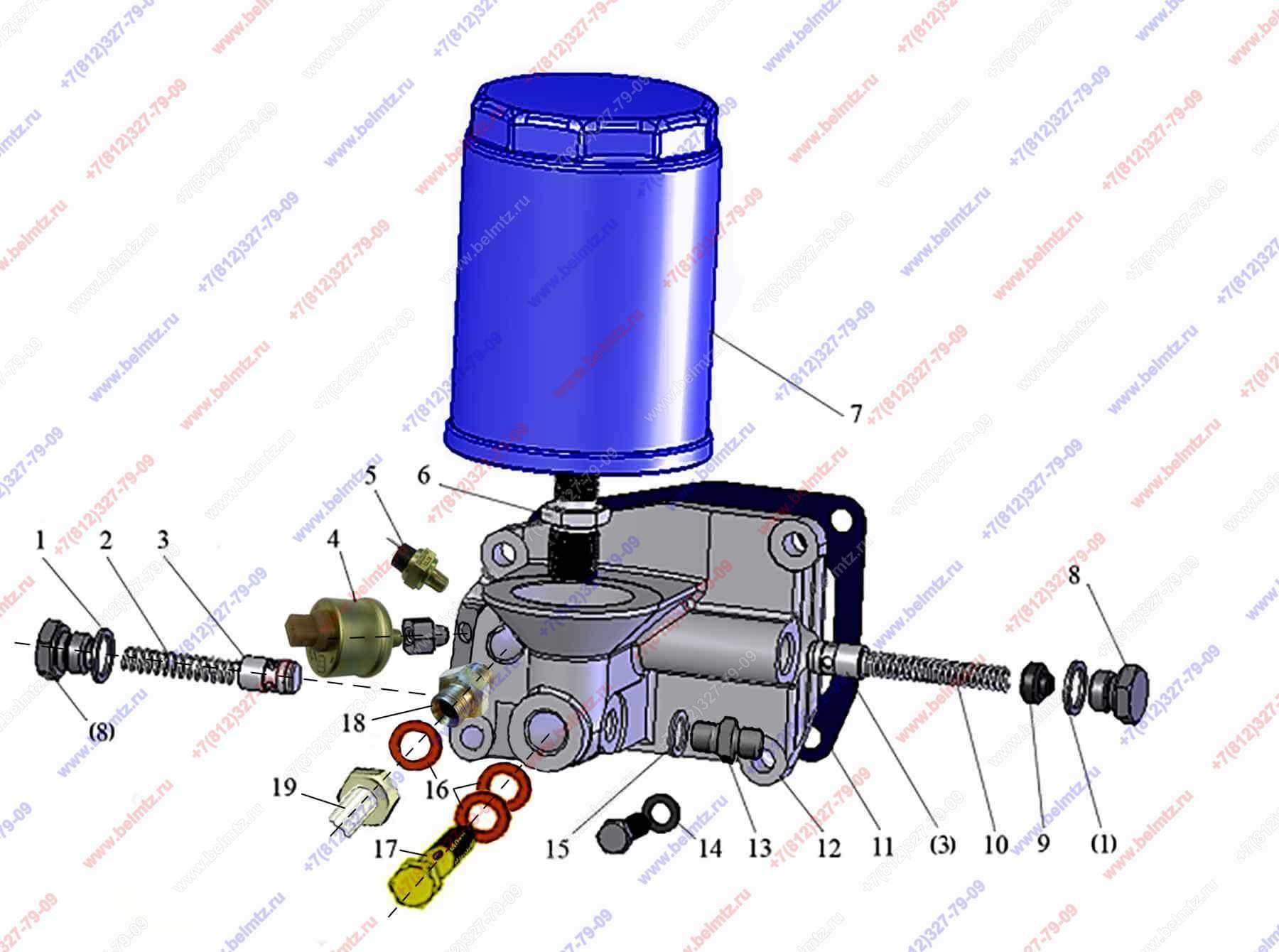

Рисунок 3 – Варианты установки масляного фильтра без ЖМТ и с ЖМТ на дизелях Д-245Е3
Замену масляного фильтра производите каждые 10 тыс. км пробега или по результатам диагностики системы “COMMON RAIL” в соответствии с рисунком 3 одновременно с заменой масла в картере дизеля в следующей последовательности:
— отверните фильтр ФМ 009-1012005 или М5101 со штуцера 3, используя специальный ключ или другие подручные средства;
— наверните на штуцер новый фильтр ФМ 009-1012005 или М5101.
При установке фильтра на штуцер смажьте прокладку 4 моторным маслом.
После касания прокладкой опорной поверхности корпуса фильтра 1 доверните фильтр еще на 1. 1,5 оборота.
Установку фильтра на корпус производите только усилием рук.
Как устроен двигатель?
Для повышения технико-экономических показателей дизельного двигателя «Д-245» система его впуска оснащена турбонаддувом, где происходит промежуточное охлаждение воздуха. Установка турбокомпрессора позволила регулировать мощность наддува. Это существенно увеличило крутящий момент при меньшем значении частоты вращения. Наличие турбокомпрессора обеспечило соответствие двигателя современным экологическим стандартам.
Установка свечей накаливания сделала возможным запуск двигателя при низкой температуре воздуха. Присутствие жидкостно-масляного теплообменника позволяет быстро добиться оптимальной температуры масла.
Система смазки двигателя Д-245
Технические характеристики
Технические характеристики мотора Д 245:
Скачать .xls-файл
xls
Скачать картинку
| ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
| Вес двигателя, кг | 455 |
| Материал блока цилиндров | чугун |
| Система питания | непосредственный впрыск топлива |
| Тип | рядный |
| Рабочий объем | 4.75 |
| Мощность | 122 лошадиные силы при 2400 оборотах |
| Количество цилиндров | 4 |
| Количество клапанов на цилиндр | 2 |
| Ход поршня, мм | 125 |
| Диаметр цилиндра, мм | 110 |
| Степень сжатия | 42386 |
| Крутящий момент, Нм/об.мин | 420/1400 |
| Экологические нормы | ЕВРО 3 |
| Топливо | дизель |
| Расход топлива | 17 л/100 км в смешанном цикле |
| Масло | SAE 10W-40 и выше |
| Сколько масла в двигателе | 10.7 |
| При замене лить | 10 литра |
| Замена масла проводится, км | 25 тысяч |
| Ресурс двигателя, тыс. км — на практике | 500+ |
Двигатель устанавливается на ГАЗ-3309, ГАЗ-33086, ГАЗ-33081, автобусы ПАЗ, среднетоннажные грузовики ЗИЛ и МАЗ.

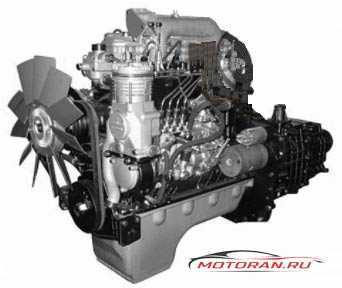

Двигатель Д-245.9: характеристики, неисправности и тюнинг
Силовой агрегат Д 245.9 – один из двигателей семейства дизельных моторов Д-240 и их модификаций, серийное производство которых осуществляется на Минском моторном заводе (ММЗ) уже более 40 лет (1974 — настоящее время). Мотор предназначен для установки на автобусы общего назначения и грузовые автомобили, полная масса которых не превышает 8 тонн.
Изначально мотор Д 245.9 по экологическим характеристикам приравнивался к классу «ЕВРО-0», однако целенаправленная работа коллектива разработчиков, направленная на улучшение этих показателей, позволила поднять их до уровня требований класса «ЕВРО-1» (1998), а затем «ЕВРО-2» (2005) и «ЕВРО-3» (2008).
Маслосистема дизеля Д-245
Смазочная система дизеля — комбинированная
Подшипники коленчатого и распределительного валов, втулки промежуточной шестерни и шестерни привода топливного насоса, шатунный подшипник коленчатого вала компрессора пневмопривода тормозов, а также механизм привода клапанов и подшипник вала турбокомпрессора смазываются под давлением
Гильзы, поршни, поршневые пальцы, штанги, толкатели и кулачки распределительного вала смазываются разбрызгиванием.
Масляный насос 7 — шестеренный, односекционный, крепится болтами к крышке первого коренного подшипника.
Насос подает масло по патрубку и каналам блока цилиндров в центробежный фильтр 3, в котором оно очищается от посторонних примесей, продуктов сгорания и износа.
Из центробежного фильтра очищенное масло поступает в радиатор для охлаждения и по маслоподводящей трубке к подшипнику вала турбокомпрессора.
Из масляного радиатора 1 масло поступает в магистраль дизеля.
В корпусе центробежного масляного фильтра имеются редукционный 12, сливной 11 и предохранительный 5 клапаны.
При пуске дизеля непрогретое масло вследствие большого сопротивления масляного радиатора через редукционный (радиаторный) клапан поступает непосредственно в магистраль дизеля, минуя радиатор.
Предохранительный клапан (клапан центробежного фильтра) служит для поддержания давления масла перед ротором фильтра 0,7 МПа.
При повышении давления, часть неочищенного масла сливается через картер дизеля.
Редукционный и предохранительный клапаны — не регулируемые.
На работающем дизеле категорически запрещается отворачивать пробки редукционного и предохранительного клапанов.
Сливной клапан отрегулирован на давление 0,25. 0,35 МПа и служит для поддержания необходимого давления масла в главной магистрали дизеля.
Избыточное масло сливается через клапан в картер дизеля.
Из главной магистрали дизеля по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и распределительного валов.
От коренных подшипников по каналам в коленчатом вале оно идет ко всем шатунным подшипникам.
От первого коренного подшипника масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу.
Детали клапанного механизма смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в четвертой стойке коромысел во внутреннюю полость оси коромысел и через отверстие — к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу.
К компрессору пневмопривода тормозов масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу.
Из компрессора масло сливается в картер дизеля.
Основные параметры деталей смазочной системы
Модификации силовой установки
За время существования двигателя было выпущено свыше десяти модификаций агрегата. На наименование и классификацию модели влияет тип автомобиля и навесного оборудования, установленного на дизель. Моторы укомплектовываются радиатором для промежуточного охлаждения воздуха, турбинными компрессорами и другим оборудованием на усмотрение клиента.
Модификации силовой установки:
| Установка | Газообмен, тип | Мощность ном, (л.с.) | Вращение мин-1 | Импульс Нм | Вес, кг |
| Д-245.1 | Т | 79 | 2200 | 381 | 456 |
| Д-245.3 | ТВ | 90 | 2200 | 431 | 456 |
| Д-245.6 | ТВ | 90 | 2400 | 424 | 430 |
| Д-245.7 | ТВ | 90 | 2400 | 424 | 430 |
| Д-245.8 | ТВ | 100 | 2400 | 460 | 430 |
| Д-245.9 | ТВ | 100 | 2400 | 460 | 430 |
| Д-245.10 | Т | 79 | 2400 | 350 | 500 |
| Д-245.11 | Т | 79 | 2400 | 350 | 500 |
| Д-245.12с | Т | 80 | 2400 | 340 | 500 |
- Т – турбинный наддув;
- ТВ – турбинный наддув и промежуточное охлаждение надувочного воздуха.
Каждая силовая установка укомплектована табличкой, с выбитым номером. Табличка расположена на блоке цилиндров и содержит информацию:
- О производителе, эмблема;
- Модель силовой установки;
- Порядковый номер;
- Надпись «Made in Belarus»;
Порядковый номер на табличке в обязательном порядке совпадает с порядковым номером, выбитом на блоке.
Информационная табличка силовой установки Д 245:
