Снятие и установка промежуточного вала змз-406 газ-2705. промвал 406 двигатель

Проверка масляного давления

Давление масла отображается на приборной панели автомобиля. Проблема в том, что доверять этим цифрам можно далеко не всегда, поскольку приборы тоже могут выйти из строя и начать давать неправильные показания. Очень часто бывает так, что давление масла — нормальное, а приборы показывают, что давления нет вовсе. По этой причине целесообразно просто осмотреть автомобиль. Вот как это делается:

сначала следует заглянуть под капот и осмотреть мотор на предмет масляных потёков, особое внимание следует уделить картеру двигателя: в исправных моторах он чистый; Снижение давления масла происходит из-за утечки через картер

осмотреть фильтр масла. Если вокруг него видны потёки, значит, прокладка фильтра изношена

Либо второй вариант: фильтр просто слабо закручен, что и привело к утечке. Следует поменять масляную прокладку и плотно закрутить фильтр. Обычно этого бывает достаточно для того, чтобы повысить давление смазки;
если предыдущие меры оказались бесполезны, следует проверить уровень смазки в моторе с помощью щупа;
если уровень масла в пределах нормы, следует проверить датчики масляного давления, так как проблема, вероятнее всего, именно в них.

Если все вышеперечисленные меры результата не дали, и причина низкого давления не выявлена, остаётся последний способ: воспользоваться дополнительным манометром.

1. Датчик давления масла выкручивается со штатного места (уточнить расположение этого датчика можно в инструкции по эксплуатации автомобиля).
2. На место датчика вкручивается специальный адаптер. В адаптер вкручивается дополнительный, рабочий манометр.

   Дополнительный манометр вкручивается на место штатного датчика масла

3. Двигатель автомобиля заводится и прогревается в течение 20 минут. После этого снимаются показания с манометра при работе двигателя на холостом ходу и при скорости коленвала не выше 900 оборотов в минуту. Если полученные цифры соответствуют нормам, приведённым выше, с давлением масла всё в порядке. Если нет — система смазки нуждается в ремонте.

Признаки снижения давления масла

Если давление масла в двигателе резко снизилось, не заметить этого невозможно. Вот основные признаки того, что с системой смазки мотора что-то не так:

• мотор начал быстро перегреваться. При этом выхлопного газа становится больше, а выхлоп имеет чёрный цвет, что особенно заметно, когда автомобиль набирает скорость;
• подшипники и другие детали, подверженные интенсивному трению, стали изнашиваться очень быстро;
• двигатель начал стучать и вибрировать. Объяснение простое: смазки в моторе мало, трущиеся части постепенно изнашиваются и зазоры между ними увеличиваются. В конце концов детали разбалтываются, начинают стучать и вибрировать;
• запах гари в салоне. Если давление масла снижено, оно начинает ускоренно окисляться и выгорает. А водитель ощущает запах продуктов горения.

Немного истории

Первые автомобили были заднеприводные. Это обусловлено тем, что для примитивных (с современной точки зрения) автомобилей, с которых начиналось производство, задний привод был дешевле в реализации, надёжнее при использовании, экономичнее в плане потребления топлива и неприхотливее в различных условиях езды.

Первый переднеприводный автомобиль был сконструирован братьями Грэф в 1897 году. Крутящий момент двигателя в этом авто передавался на передние колёса. Идею оценили при разработке гоночных автомобилей в 1920-х годах.

В историю автомобилестроения также вписан один из первый переднеприводных автомобилей Сord L29, изготовленный в 1929 году в Штатах компанией Auburn Automobile. Но даже при всей своей известности, завоёванной преимущественно благодаря элегантному дизайну, на тот момент этот автомобиль по своей популярности всё равно уступал машинам заднеприводного типа.Постепенно конструкция дорабатывалась и совершенствовалась. На сегодняшний день автомобили с ведущими передними колёсами выпускаются практически любым крупным производителем автомобильной техники. Более того, в современном автомобилестроении переднеприводные автомобили более распространены, чем машины других типов трансмиссионной конструкции.

Ремонт масляного насоса ВАЗ 2110 1996 ВАЗ

1. Снимите масляный насос с автомобиля (см. подраздел 2.14.1).

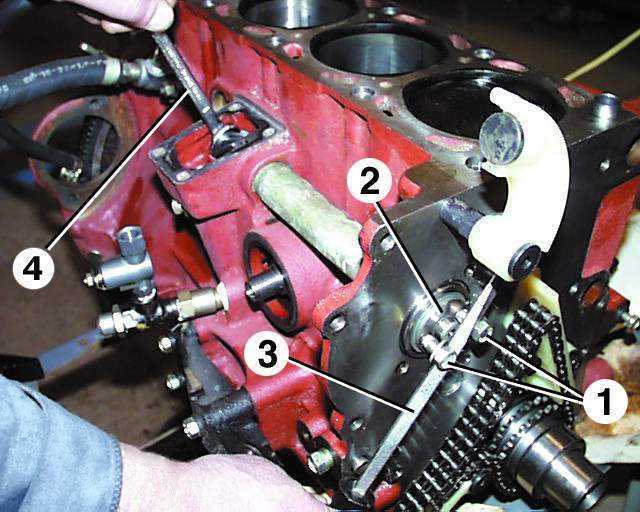

2. Отверните болт 1 крепления и снимите датчик 2 положения коленчатого вала (только у двигателей с системой впрыска топлива). 3. Отверните шесть болтов крепления крышки насоса. 4. С помощью двух отверток приподнимите корпус насоса так, чтобы установочные штифты на корпусе вышли из отверстий в крышке насоса, и снимите корпус насоса с крышки.

5. Выньте из крышки ведущую и… 6. …ведомую шестерни насоса. 7. Выверните пробку редукционного клапана

Обратите внимание, под пробкой установлено алюминиевое уплотнительное кольцо. Сильно обжатое кольцо замените.. 8

Выньте пружину редукционного клапана. 9

8. Выньте пружину редукционного клапана. 9

Выньте редукционный клапан, осторожно постучав корпусом о чистую деревянную доску. Если клапан не выходит, выньте его с помощью заостренной деревянной палочки. 10

Осмотрите алюминиевую крышку. В зоне прилегания шестерен на ней не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените крышку

10. Осмотрите алюминиевую крышку. В зоне прилегания шестерен на ней не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените крышку.

11. Осмотрите корпус насоса. На его рабочих поверхностях не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените корпус.

12. Измерьте диаметр гнезда ведомой шестерни на корпусе насоса. Предельно допустимый диаметр равен 75,1 мм. Если размер превышает указанный, замените корпус. 13. Измерьте в средней части ширину сегмента корпуса насоса. Если ширина меньше 3,4 мм, замените корпус.

14. Измерьте толщину ведущей шестерни. Если она меньше 7,42 мм, замените шестерню. 15. Измерьте толщину ведомой шестерни. Если она меньше 7,35 мм, замените шестерню. 16. Проверьте осевые зазоры шестерен. Для этого установите ведущую шестерню в корпус, поставьте металлическую линейку на корпус и измерьте щупом зазор между линейкой и шестерней.

17. Таким же способом измерьте осевой зазор ведомой шестерни. Предельно допустимый осевой зазор равен для ведущей шестерни 0,12 мм, для ведомой – 0,15 мм. Если зазоры превышают указанные, замените шестерни.
18. Более точно осевые зазоры шестерен можно получить расчетом. Для этого измерьте микрометром толщину корпуса по наружным поверхностям и… 19. …толщину корпуса в зоне гнезда под шестерни в нескольких местах (по фрезерованным поверхностям). Рассчитайте осевой зазор как разность среднеарифметического значения глубины гнезда и толщины шестерен.

20. Осмотрите гнездо редукционного клапана. На его внутренней поверхности не должно быть задиров и глубоких царапин. В противном случае замените крышку. 21. Замените редукционный клапан, если на нем есть задиры и глубокие царапины. 22. Замените погнутую, поломанную или треснувшую пружину редукционного клапана. Высота пружины в свободном состоянии должна составлять 44,72 мм, а под нагрузкой (4±0,24) кгс – 31,7 мм. В противном случае пружину замените.

23. Установите ведомую шестерню в корпус насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу.

24. Установите ведущую шестерню в корпус насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу.

25. Установите на корпус крышку и заверните болты ее крепления.

26. Смажьте моторным маслом редукционный клапан и установите его в гнездо донышком вниз. Затем установите пружину и заверните пробку с уплотнительным кольцом.
27. Через отверстие под маслоприемник залейте в насос моторное масло. 28. Проверните шестерни насоса на несколько оборотов, чтобы смазать их рабочие поверхности.

Обслуживание

Схема обслуживания ЗМЗ 406 достаточно простая. Мотор, неприхотливый к расходным материалам. В силовой агрегат помещается 6 литров моторной масла, но для смены потребуется всего лишь 5-5,5 литра. Масляный фильтр подходит, как на Газель, так и на Волгу. Рекомендуемый интервал ТО составляет 15 000 км пробега. Но, для того, чтобы увеличить ресурс, рекомендуется проводить обслуживание на 12 000 км, если транспортное средство эксплуатируется на бензине, и спустя 10 тыс. км — для газа.

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
2. 8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
3. 25000 км — ТО-2: замена масла, масляного фильтра.
4. 40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
5. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
6. 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

При проведении планового технического обслуживания выполняется замена смазочной жидкости и фильтров. Каждые 65-70 тыс. км необходимо менять ремонтный комплект ГРМ. На ЗМЗ 4062 устанавливается цепь и башмак, а также ведущая и приводная звёздочки.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи с под неё.

В движок рекомендуется заливать полусинтетическое масло с маркировками 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Для смены масла понадобиться 5,4 литра, которые заливаются в силовой агрегат. Как показывает практика, большинство автомобилистов выполняют техническое обслуживание мотора самостоятельно.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Причины снижения давления масла и их устранение

Прежде всего следует отметить, что падение давления масла — это неисправность, которая является общей «болезнью» всех двигателей семейства ЗМЗ, независимо от их модели. Нет никаких особых нюансов, связанных с этой неисправностью и характерных для какого-то отдельного двигателя из семейства ЗМЗ. По этой причине ниже будут рассмотрены причины падения масляного давления в двигателе ЗМЗ-409, который на сегодняшний день является самым популярным в нашей стране. Здесь же следует сказать о том, что самой распространённой причиной падения давления масла является неверный коэффициент вязкости, он же SAE. Из-за этой ошибки водителя моторное масло в жаркую погоду может стать слишком жидким. Или наоборот, в сильный мороз оно может быстро загустеть. Поэтому прежде чем искать проблему в моторе, автовладельцу следует задать себе простой вопрос: а то ли масло я залил?

Резкое падение масла в моторе

Если в двигателе ЗМЗ резко пропадает давление масла, то это может произойти по двум причинам:

не закрывается редукционный клапан в масляном насосе. Если водитель редко меняет масло, оно вырабатывает свой ресурс. В нём появляется осадок и грязь, которая может попасть и в редукционный клапан, вызвав его заклинивание. Решение: слив старого масла, тщательная очистка редукционного клапана, промывка системы смазки керосином, заливка нового масла с правильным коэффициентом вязкости;

Читать дальше: Авито владикавказ автомобили ваз 2109

Если редукционный клапан постоянно открыт, давление масла резко падает

При поломке вала маслонасоса давление может резко упасть

Здесь же следует отметить, что вышеуказанные поломки случаются довольно редко. Для того чтобы это произошло, водитель должен абсолютно «запустить» двигатель и не менять в нём масло годами, либо долгое время пользоваться смазкой, не подходящей по вязкости.

Постепенное падение давления масла

Эта проблема очень часто встречается во всех двигателях семейства ЗМЗ без исключения. Возникнуть она может из-за многих факторов: это и конструкторские ошибки, о которых упоминалось выше, и ненадлежащее обслуживание, и естественный износ деталей, и многое другое. Перечислим самые распространённые причины постепенного падения давления масла:

износ масляного фильтра. Водители «Газелей» настоятельно рекомендуют менять эти фильтры через каждые 5 – 6 тыс. км, а масло менять через каждые 10 тыс. км. Если этого не делать, в масле, каким бы хорошим оно ни было, возникает грязный осадок, который постепенно забивает масляный фильтр. А водитель в этот момент наблюдает вышеуказанные признаки падения масляного давления;

Масляные фильтры на моторах ЗМЗ надо менять как можно чаще

Пружина — основной компонент редукционного клапана в моторе ЗМЗ

Видео: ищем причину падения масляного давления в двигателе ЗМЗ

Итак, причин, вызывающих падение давления масла в двигателях семейства ЗМЗ, существует множество. Некоторые из них являются следствием «врождённых болезней» этого мотора. Другие — результат безалаберности самого водителя, а третьи — результат банального механического износа. Бо́льшую часть этих проблем можно устранить своими силами, а вот капитальный ремонт мотора придётся доверить квалифицированному специалисту.

Всё гениальное просто. Если в вашей «Волге» («Газели», «Соболе», УАЗике и вообще всём, где имеется 406-й движок) стрелка показометра давления масла лежит где-то в красной зоне, лениво и вяло, как член импотента, ненадолго приподымаясь при газовке, не спешите падать в обморок и хвататься за голову, может быть у вас всё ещё остался шанс и вы обойдётесь малой кровью. Сегодня воспользовался советом автора видео и испробовал этот способ. Работает! Правда, использовал несколько другую запчасть, не безымянную китайскую, а пекаровскую, и стоит это сейчас уже далеко не как в конце 2015 года.

[ Новичку: зачитать после просмотра ролика дополнения-советы

] Совет тем, кто будет крутить датчик в первый раз: будьте осторожны, откручивая датчик, не выломайте тройник, выковыривать и менять его в некоторых случаях бывает весьма муторно, неприятно и несколько денежно. Крутите датчик только ключом, рукой можно подкрутить только когда уже будет достаточно усилия мизинца, а то можно сам датчик раскрутить. Не забудьте запомнить какой провод к какому из датчиков идёт, если будете также менять и аварийный датчик на лампу. И постарайтесь не уронить шайбы с винта, зажимающего провод — под машиной их искать тоже гембель. Да, и закручивать со всей дури до упора не надо, а то резьбу сорвёте или тройник лопнет, там кажись конусная резьба — предварительно посмотрите сколько витков резьбы оставалось наружу у прежнего датчика, два-три где-то.

Какие функции выполняет в сборке

Вал редуктора выполняет 2 основные задачи:

• передает крутящий момент от источника энергии ее потребителям;
• запускает элементы привода, которые должны вращаться.

Обе функции требуют от валов мотор-редуктора постоянного движения (запускается вместе с оборудованием и находится в непрерывном вращении), устойчивости к деформации. На решение первой задачи работает схема размещения в связке с запускающим устройством. Второе требование выполняется через грамотный подбор материала и продуманную сборку, которую формируют 3 блока:

• опорный;
• промежуточный;
• концевой.

Валы редукторов промышленного назначения в 99% случаев выполняют на прямой оси. Это позволяет добиться их повышенной прочности, устойчивости к деформациям при работе подключаемой техники и долговечности службы.

Форма может отличаться (гладкие, ступенчатые, совмещенные вал-червяк или вал-шестерня). В частности, вал редуктора привода выполняется с подготовленными зонами для будущей «насадки» на него колес зубчатой передачи, соединенных с шестерней промежуточной или тихоходной ступени.

Схема системы смазки дизеля с центробежным масляным фильтром

Применяется на дизелях с установленным полнопоточным центробежным масляным фильтром.

Схема системы смазки дизеля с центробежным масляным фильтром

Рисунок 3а. Схема системы смазки дизеля с центробежным масляным фильтром

1. картер масляный
2. форсунки охлаждения поршней
3. вал коленчатый
4. вал распределительный
5. шестерня промежуточная
6. горловина маслозаливная
7. пробка масляного картера
8. маслоприемник
9. насос масляный
10. радиатор масляный
11. клапан редукционный (радиаторный)
12. центробежный масляный фильтр
13. клапан сливной
14. клапан предохранительный
15. датчик давления
16. турбокомпрессор
17. компрессор
18. топливный насос высокого давления
19. масляный канал оси коромысел

Масляный насос 9 — шестеренного типа, односекционный, крепится болтами к крышке первого коренного подшипника. Насос подает масло по патрубку и каналам блока цилиндров в центробежный фильтр 12, в котором оно очищается от посторонних примесей, продуктов износа и от продуктов разложения масла вследствие нагрева и окисления.

Из центробежного фильтра очищенное масло поступает в радиатор для охлаждения и по маслоподводящей трубке к подшипнику вала турбокомпрессора 16. Из масляного радиатора масло поступает в магистраль дизеля.

В корпусе центробежного масляного фильтра имеются редукционный 11, сливной 13, предохранительный 14 клапаны.

При пуске дизеля непрогретое масло вследствие большого сопротивления радиатора через редукционный (радиаторный) клапан поступает непосредственно в магистраль дизеля, минуя радиатор.

Предохранительный клапан (клапан центробежного фильтра) служит для поддержания давления масла перед ротором фильтра 0,8 МПа. При повышении давления выше указанного часть неочищенного масла сливается через клапан в картер дизеля.

Редукционный и предохранительный клапаны не регулируемые.

На работающем дизеле категорически запрещается отворачивать пробки редукционного и предохранительного клапанов. Сливной клапан отрегулирован на давление 0,25…0,35 МПа и служит для поддержания необходимого давления масла в главной магистрали дизеля. Избыточное масло сливается через клапан в картер дизеля.

Из главной магистрали дизеля по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и шейкам распределительного валов. От коренных подшипников по каналам в коленчатом вале масло поступает ко всем шатунным подшипникам. От первого коренного подшипника масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу.

Детали клапанного механизма смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в IV стойке коромысел во внутреннюю полость оси коромысел и через отверстие к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу.

К пневмокомпрессору масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу. Из компрессора масло сливается в картер дизеля.

Снятие

• Первым делом отсоедините провод “-“ (минус) от аккумулятора, как и при любом другом ремонте.
• Сливаем масло (через пробку на поддоне картера)с двигателя
• Достаем приводной ремень распредвала

• Вытаскиваем зубчатый шкив коленвала, затем его шпонку, применив две плоские отвертки.
• Теперь снимаем масляный поддон

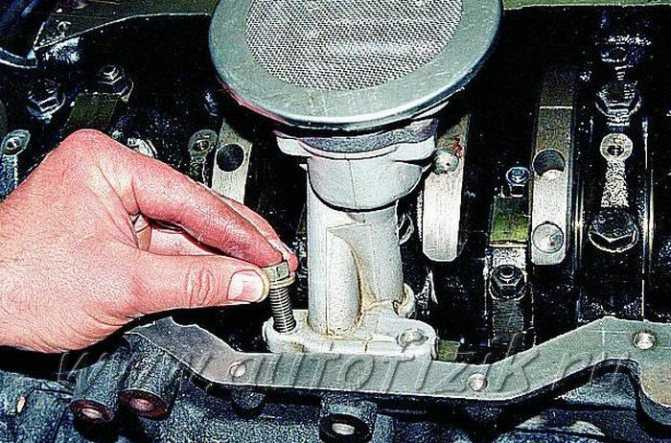

• Откручиваем крепеж маслозаборника

Откручиваем крепеж маслозаборника и снимаем его

Используя головку на 10 с удлинителем и трещоткой, выкручиваем шесть болтов, крепящих масляный насос к блоку цилиндров.

Выкручиваем болты крепления, используя головку с трещоткой

Снимаем агрегат с двигателя.

Обязательно промываем новый масляный насос при помощи бензина, чтобы смытьконсервационную смазку.
Заполняем маслом,перед установкой, что бы он при запуске не вращался на сухую.
Важно так же провернуть ведущую шестерню для постановки насоса на коленвал: чтобы выступы на шестеренке совпадали с выборкой на коленвалу
Смазываем маслом кромку сальника, прежде чем ставить насос назад
Аккуратно заправляйте рабочую кромку сальника на шейку вала посредством деревянной палочки
При затяжке болтов будьте внимательны и осторожны, чтоб не сорвать резьбу
Установите остальные детали, действуя в обратном порядке.

Разборка

Зажимаем корпус насоса в тиски, подложив мягкие накладки на губки и, используя шестигранник на 8, откручиваем пробку перепускного клапана.

Выкручиваем пробку клапана

• Извлекаем поршень и пружинку перепускного клапана.
• Проверяем посадочное место перепускного клапана – наличие задиров и царапин недопустимо
• Шестигранником на 5, откручиваем шесть болтов, крепящих корпус насоса к его крышке.

Откручиваем болты, крепящие корпус к крышке

• Достаем корпус насоса.
• Вытаскиваем из крышки его ведущую шестерню.
• За ней, извлекаем ведомую шестерню.
• Промываем все детали насоса бензином, дизельным топливом либо керосином, насухо вытираем и шестерни, перед установкой обратно, смазываем чистым маслом.
• Внимательно осматриваем корпус на наличие трещин, сколов, сильных задиров, при обнаружении, меняем его.

Допустимый диаметр посадочного места и допустимая толщина перегородки

• То же самое с шестернями насоса, задиры, сколы, трещины не допустимы.
• Проверяем состояние пружинки редукционного клапана, поломанную, треснувшую, либо сильно короткую (сжатую, не соответствующую размерам) заменяем.

Допустимые размеры пружины редукционного клапана

Сборка

Собираем насос в последовательности обратной разборке. Ведомая шестерня внутри насоса располагается так, чтобы ее сторона с фасками и меткой была приложена к корпусу.

Метка, которой ведомая шестерня прикладывается к корпусу
