Ремонт полуоси ваз-2107

Важные уточнения по процедуре измерения углов установки колес

Предлагаемый метод дает возможность только определять углы установки колес (УУК), чтобы получить представление о текущих параметрах схода и развала. Дальнейшие работы по их регулировке можно проводить как своими руками (при наличии соответствующего опыта и знаний), так и в автомастерских.

Подразумевается, что замеры проводятся при исправной подвеске и нормальном давлении в шинах. Поэтому соответствующие работы, связанные с диагностикой и ремонтом ходовой части, не рассматриваются.

Также необходимо учесть, что в данной статье не рассматривается, какими должны быть углы схода и развала. Речь пойдет только о процессе их измерений. Полученные результаты в дальнейшем нужно сравнить с заводскими значениями, которые могут отличаться для автомобилей разных марок и моделей.

Перед замерами углов схода и развала необходимо разместить автомобиль на ровной твердой поверхности – например, на бетонном полу гаража. Заезжая на рабочую площадку, следует держать руль в нулевом положении. При этом колеса будут стоять максимально близко к тому положению, в котором они находятся при движении авто по прямой дороге.

Если же автомобиль после остановки будет подниматься на домкрате или подъемнике, это приведет к разгрузке подвески, затем колеса станут на пол недостаточно ровно. Для устранения таких погрешностей понадобятся поворотные круги или сдвижные платформы, которых большинство автовладельцев не имеют. Поэтому приподнимать кузов перед проведением замеров настоятельно не рекомендуется. Подвеска машины должна быть под привычной нагрузкой.

Начинать замеры следует с определения углов схода, поскольку именно эти параметры регулируются на большинстве моделей автомобилей. Данная характеристика определяется для каждого из четырех колес, поэтому ее иногда называют «полусхождением». Индивидуальный сход замеряют относительно продольной оси автомобиля. Ее можно построить несколькими способами, рассмотрим подробнее.

Особенности проведения замены

При замене полуоси ВАЗ-2107 необходимо придерживаться определённых правил, которые помогут ускорить процесс проведения работ:

Когда срезаете старый подшипник с помощью болгарки, главное — не повредить поверхность полуоси. Поэтому распиливаете только внешнюю часть вместе с сепаратором. Внутреннее кольцо полностью распиливать не нужно, сделайте на нём несколько небольших пропилов. Окончательно расколоть его можно, установив зубило и нанеся несколько резких ударов молотком. Устанавливайте новый подшипник на полуось молотком

Обратите внимание на то, что бить по обойме подшипника нельзя, в этом случае он может разрушиться или деформироваться. Именно для этой цели применяется отрезок трубки, которая надевается на полуось. Прогревать корпус подшипника не рекомендуется, так как он может потерять свои свойства

Если случится отжиг металла, то существенно увеличится пластичность и снизится его твердость

Прогревать корпус подшипника не рекомендуется, так как он может потерять свои свойства. Если случится отжиг металла, то существенно увеличится пластичность и снизится его твердость.

При проведении работ старайтесь не повредить полуось. Молотком работайте максимально аккуратно, ведь разрушить металлические детали очень просто. Работа не требует высокой квалификации и специального оборудования, поэтому может быть проведена в гараже своими руками. Главное — соблюдать все требования, описанные выше.

Просмотры: 2

Замена подшипника заднего колеса

Перед началом работ выполняем стандартные действия по закреплению его, поддомкрачиванию автомобиля и снятию колеса. Далее: 1. снимаем тормозной диск; 2. через отверстия полуоси откручиваем ее крепления торцовой головкой на 17; 3. снимаем полуось поддев ее монтировкой; 4. разрубаем запорное кольцо; 5. через отверстия, что откручивали полуось, сбиваем подшипник;

Не снимайте колодки, я снял для их замены.

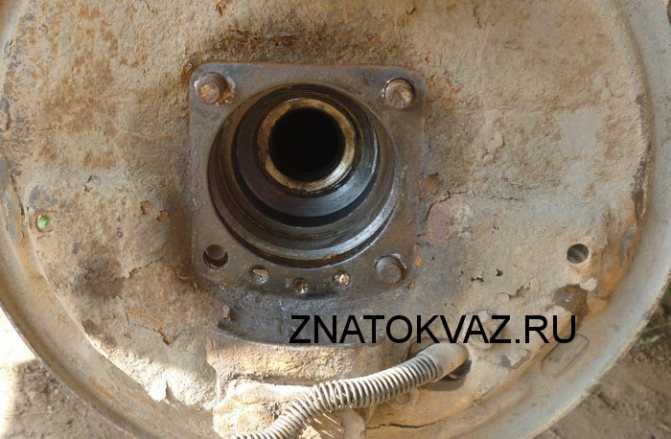

Вытаскиваем сальник и очищаем посадочное место

Далее идет сборка в обратном порядке: • устанавливаем сальник; • набиваем на полуось подшипник; • ставим запорное кольцо; • устанавливаем полуось на место.

Замена масла в заднем мосте ВАЗ 2106

Зачастую автолюбители, которые являются владельцами такого транспортного средства, как ваз 2106, задаются одним и тем же вопросом. Их интересует, какая именно масляная жидкость лучше всего подходит для заднего моста их автомобиля. При этом они спрашивают – какой объем необходим и как произвести замену масла?

Существуют разные мнения. Но специалисты рекомендуют заправлять редукторы заднего моста данной машины трансмиссионным маслом, которое имеет маркировку 80W90. К примеру, таковым является Lukoil 80W90 GL. Также к данной группе масел относится TAD-17 80W-90 либо так называемое ТНК.

Когда с маслом разобрались, настает очередь ответа на другой вопрос. Пожалуй, он один из самых главных. А именно – сколько масла требуется? Итак, объем масла следующий – 1,3 л. Вместе с тем, можно осуществить замену масла и в КПП. Правда, в этом случае потребуется уже 1,4 л.

Что же касается интервала, то менять масляную жидкость необходимо после каждых 30 000 километров пробега транспортного средства. Если перевести километраж во временные рамки, то получится 3 года эксплуатации.

Замена масляной жидкости происходит в соответствии с установленной методикой:

1. В первую очередь, необходимо воспользоваться подъемником либо смотровой ямой. Также потребуется наличие ключа на «семнадцать», шестигранника на «двенадцать».
2. Далее откручивается сливная пробка в мосту и подставляется специальная тара, предназначенная для слива масляной жидкости. При этом откручивается и заливная пробка. Необходимо это для того, чтобы масляная жидкость быстрее вытекла.

Как заменить масло в заднем редукторе ВАЗ. Видео

Не лишним будет все компоненты обработать промывочной жидкостью.

• вороток с трещоткой;
• набор головок;
• шестигранник на двенадцать;
• две шлицевых отвертки;
• молоток;
• домкрат;
• ключ для колесных болтов;
• оправка для установки сальника;
• проникающая смазка;
• емкость для сбора масла;
• динамометрический ключ;
• цифровые или механические весы;
• свежее масло в задний мост.

1. Загоняем автомобиль на яму и откручиваем болты крепления карданного вала, предварительно сделав метку на фланге кардана и редуктора. После откручивания кардана, подвязываем его на проволоке, чтобы не мешал.

Специальным ключом фиксируем фланец от поворота и с помощью ключа или головки на двадцать семь откручиваем гайку. Ключ для фиксации фланца на фото ниже. Также можно вкрутить два болта крепления кардана во фланец и вставить между болтов мощную отвертку.

Откручиваем пробку и сливаем масло с заднего моста.

Снимаем фланец со шлицов и за ним вынимаем тонкое кольцо с помощью двух отверток.

C помощью двух отверток извлекаем внутреннюю обойму подшипника. Вынимаем распорную втулку. Втулка эта нужна для создания правильного натяга в подшипниках

Обратите внимание, что пояс втулки которую вы сняли бочкообразный, а на новой втулке прямой. В момент затяжки пояс сминается и достигается правильный натяг. На фото ниже новая втулка и уже работавшая

На фото ниже новая втулка и уже работавшая.

Устанавливаем новую втулку, узкой стороной в сторону багажника. Также устанавливаем кольцо.

Особенности редукторов заднего моста ВАЗ-классика

Все автомобили ВАЗ-классика – заднеприводные, движение машины осуществляется за счет заднего моста, который является ведущим. Редуктор заднего моста ВАЗ – самая важная деталь в трансмисии, именно в нем находится главная передача.

От редуктора зависит очень многое – если он неисправен и гудит, автомобиль в любой момент может встать среди дороги, и его придется буксировать. От передаточного числа (ПЧ) главной пары в редукторе заднего моста (РЗМ) зависит скорость движения автомобиля – чем оно меньше, тем быстрее будет двигаться авто. Но слишком высокая скорость нагружает мотор и трансмиссию, поэтому при замене РЗМ хозяевам автомашин ВАЗ 2101-07 необходимо учитывать мощность и объем двигателя внутреннего сгорания (ДВС), и устанавливать редуктор, оптимально соответствующий техническим характеристикам транспортного средства.

Устройство

Для того чтобы автомобиль поехал, необходимо передать вращение двигателя колесам. Но у мотора слишком высокие обороты, и чтобы правильно распределить крутящий момент, необходим механизм, изменяющий передаточное число. За счет коробки переключения передач и разного числа оборотов ДВС меняется скорость движения, а главная пара заднего моста принимает на себя вращение и через шестерни передает его на колеса.

Редуктор заднего моста ВАЗ состоит из следующих деталей:

• фланца, он фиксируется на ведущей шестерне (хвостовике) РЗМ, является промежуточным звеном между карданным валом и этой шестерней;
• хвостовик главной пары, на одном конце которого есть шлицы для запрессовки фланца, на другом конце – коническая шестеренка с малым количеством зубьев;
• ведомой шестерни (планетарки), она находится в зацеплении с ведущей шестеренкой, именно с ней в паре образует главную передачу;
• межосевого дифференциала, позволяющего задним колесам крутиться с разной угловой скоростью.

Устройство дифференциала очень простое – механизм состоит из двух шестеренок полуоси, двух сателлитов и пальца сателлитов. От редуктора ЗМ движение передается на полуоси, на которых закрепляются колеса.

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 10\41, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

Редукторы на машине 2107

ВАЗ 2107 является последним автомобилем из серии заднеприводных ВАЗ – он позже всех начал выпускаться и дольше всех производился из всей «Классики», его производство закончилось в 2012 году. На машине устанавливались все типы редукторов, кроме 2102, выбор РЗМ зависел от типа и мощности двигателя.

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

• одна или несколько секций из тонкостенной полой трубы;
• шлицевое раздвижное соединение;
• вилка;
• крестовина;
• подвесной подшипник;
• элементы крепления;
• задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

Устройство крестовины

Крестовина ВАЗ 2107 предназначена для совмещения осей кардана и передачи момента при изгибе его элементов. Шарнир обеспечивает соединение вилок, прикреплённых к концам механизма. Основным элементом крестовины являются игольчатые подшипники, благодаря которым кардан может двигаться. Эти подшипники вставляются в отверстия вилок и фиксируются стопорными кольцами. При износе шарнира карданный вал начинает стучать во время движения. Изношенная крестовина всегда меняется на новую.

Брагодаря крестовине становится возможным вращение кардана под разными углами

Виды карданных валов

Карданные валы бывают следующих типов:

• с шарниром равных угловых скоростей (ШРУС);
• с шарниром неравных угловых скоростей (классическая конструкция);
• с полукарданными упругими шарнирами;
• с жёсткими полукарданными шарнирами.

Классический кардан состоит из вилки и крестовины с игольчатыми подшипниками. Такими валами оснащается большая часть заднеприводных автомобилей. Карданы со ШРУСами обычно устанавливаются на внедорожниках. Это позволяет полностью устранить выбрацию.

Существует несколько видов карданов: на ШРУСах, с упругими и жесткими шарнирами

Механизм с упругими шарнирами состоит из резиновой муфты, способной передавать крутящий момент при углах не более 8˚. Так как резина довольно мягкая, кардан обеспечивает плавное начало движения и предотвращает резкие нагрузки. Такие валы не нуждаются в техническом обслуживании. Жёсткий полукарданный шарнир имеет сложную конструкцию, предполагающую передачу крутящего момента благодаря зазорам в шлицевом соединении. Такие валы имеют ряд недостатков, связанных с быстрым износом и сложностью изготовления, и в автомобильной индустрии не используются.

Шрусовый кардан

Несовершенство конструкции классического кардана на крестовинах проявляется в том, что при больших углах возникают вибрации и теряется крутящий момент. Карданный шарнир может отклониться максимум на 30–36˚. При таких углах механизм может заклинить или совсем выйти из строя. Этих недостатков лишены карданные валы на ШРУСах, обычно состоящие из:

• шариков;
• двух колец (наружного и внутреннего) с канавками для шариков;
• сепаратора, ограничивающего движение шариков.

Максимально возможный угол наклона кардана такой конструкции составляет 70˚, что заметно выше, чем у вала на крестовинах. Существуют и другие конструкции шрусовых карданов.

Шрусовой кардан позволяет передавать крутящий момент под большими углами

Основные технические характеристики полуосей ВАЗ 2107 и их элементов

Полуоси для «семёрки» в России выпускаются под каталожным номером 21030–2403069–00. Правая и левая детали, в отличие, от некоторых других заднеприводных машин, у ВАЗ 2107 абсолютно идентичные. Они имеют диаметр 30 мм (под подшипник) и 22 шлица. В продаже можно встретить и так называемые усиленные полуоси с 24 шлицами, но для их установки потребуется менять конструкцию редуктора.

Подшипник полуоси

Подшипник — это именно тот элемент, на который приходится большая часть нагрузок. И хотя его заявленный ресурс составляет порядка 150 тыс. км пробега, он может прийти в негодность гораздо раньше. Все зависит от условий эксплуатации автомобиля, исправности других деталей трансмиссии, а также качества его изготовления. Самыми надёжными, на сегодняшний день, считаются подшипники Вологодского подшипникового завода, выпускаемые под артикулами 2101–2403080 и 180306. Импортные аналоги имеют каталожный номер 6306 2RS.

Таблица: размеры и технические характеристики подшипника 2101–2403080

Сальник

Манжета полуоси имеет гораздо меньший ресурс, нежели подшипник, так как её основным рабочим материалом является резина. Менять её нужно через каждые 50 тыс. км пробега. Сальники полуоси выпускаются под каталожным номером 2101–2401034.

Как проверить развал колес

Развал колес – это угол между вертикалью и непосредственной плоскостью вращения колеса. Отрицательный развал – это когда колесо направлено верхней стороной внутрь вертикали, а положительный, если верхняя сторона колеса направлена наружу. Для того, чтобы диагностировать развал колес понадобится: ровная площадка стандартный набор инструментов, мел, шнур-отвес, линейка. Колеса выставляются прямо. Мелом по диаметру колеса делаются отметки( вверх, вниз). Затем к крылу прикладывается шнур с отвесом, и в месте отметок меряется расстояние от шнура к ободу. Разница не должна превышать трех миллиметров. Для проверки замеров следует прокатить автомобиль назад или вперед и измерить еще раз.

Сальник полуоси ВАЗ 2107 номер
