Смазочная система дизельного мотора

Уровень масла в системе

Ни в коем случае нельзя позволять маслу превышать определенный заданный уровень в поддоне картера, ведь это может привести к различным неисправностям и поломкам, в частности выходу из строя накачивающего агрегата. Для этого предусмотрен отдельный элемент, именуемый масляным щупом.

На нем имеется две отметки, одна отвечает за минимум масла в поддоне, другая за допустимый максимум, который позволяет содержать система. Естественно, оптимальным считается промежуточный показатель. Если же масляная жидкость находится на нижней отметке, детали смазываются недостаточно, если на верхней, система быстро загрязняется, а расход жидкостей, в том числе топлива, увеличивается.

Возможные неполадки в работе системы и способы их устранения

Некоторые моторные неполадки в системе смазки могут возникнуть неожиданно, даже если вы не так давно осуществляли ремонт автомобиля или проводили его техническое обслуживание. Перечислим основные проблемы и разберемся со способами их решения:

Вид неисправности	Причина	Устранение
Датчик давления масла не горит при включении зажигания	1. Индикатор перегорел	1. Замените лампочку датчика в приборной панели
	2. Повреждение провода, окисление разъема	2. Осмотрите место соединения и при необходимости произведите замену провода
	3. Выход из строя датчика давления масла	3. Замените датчик на новый
Индикатор давления масла горит на холостому ходу, при повышении оборотов отключается	Низкое давление масла из-за его перегрева. Система охлаждения работает неправильно	«Погоняйте» автомобиль на повышенных оборотах в течение 15-20 минут, чтобы охладить двигатель; проведите диагностическое обследование работоспособности охлаждающей системы
Индикатор на приборной панели горит при повышенных оборотах мотора	Неисправен редукционный клапан	С помощью щупа проверьте уровень моторного масла в автомобиле, при необходимости замените редукционный клапан
Индикатор горит постоянно	1. Слишком низкое количество масляной жидкости	1. Проверьте уровень масла и долейте его при необходимости
	2. Насос не работает, канал масляного насоса загрязнен	2. Прочистите или замените насос
Большой расход масла	Износ цилиндров, поршневых колец, маслосъемных колпачков, уплотнительных элементов	Произведите осмотр двигательной системы и устраните причину утечки

И напоследок

Система смазки двигательной установки защищает автомобиль от ежедневных перегревов и значительно повышает его ресурс

Поэтому важно держать ее в исправном состоянии. Для этого водитель должен своевременно проводить техническое обслуживание транспортного средства и устранять мелкие неисправности, которые в дальнейшем могут привести к дорогостоящему ремонту

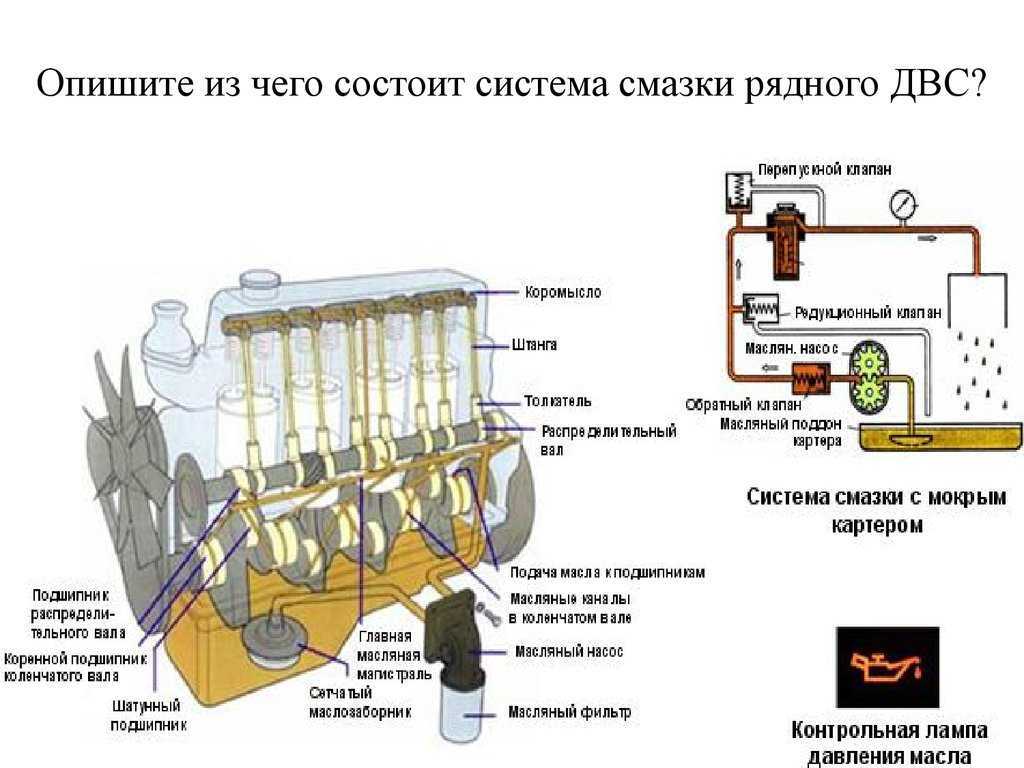

Элементы, системы смазки, её устройство и принцип работы

Основными элементами системы смазки являются:

• Картер с поддоном;
• Насос;
• Фильтр;
• Радиатор;
• Перепускные клапаны;
• Магистраль и каналы;
• Датчики.

Конструкция системы смазки для разных видов и типов двигателей различна и может существенно отличаться дрыг от друга наличием, или отсутствием тех или иных компонентов или систем.

Поддон, это самая нижняя часть двигателя

Основная его задача хранить и охлаждать смазку. Кроме того, в его конструкции предусмотрены специальные перегородки, которые успокаивают волнение масла при движении автомобиля по неровностям. Крепление поддона к картеру осуществляется болтами, между ними есть уплотнительная прокладка, предупреждающая утечку масла из силовой установки. Для определения необходимого количества масла применяется щуп, на поверхности которого нанесены специальные метки.

Насос, служит для перекачки масла из картера и создания масляного давления в каналах двс.

Возможна установка насосов различного типа, зависит от конструкции силовой установки. Наиболее популярны шестеренчатые и роторные насосы. Шестеренчатый насос может быть с внутренним или наружным зацеплением шестерен. Подача масла в шестеренчатом насосе осуществляется с постоянным давлением, тогда как в роторном насосе давление можно менять. Давление масла в канале двигателя в зависимости от его конструкции может быть от 2-16 атмосфер.

Фильтр очищает масло от механических примесей и нагара.

Благодаря этому, увеличивается срок службы силовой установки и масла. Кроме того, вбирая в себя мусор, он упрощает техническое обслуживание системы смазки. При замене масла обязательно надо заменить и фильтр.

Радиатор охлаждает моторное масло.

Применение радиатора обусловлено целевым назначением мотора. Не все двигатели нуждаются в использовании такого прибора. В основном радиаторами оснащаются высоко оборотистые, и сильно нагруженные моторы.

Радиаторы бывают двух видов, с воздушным или жидкостным охлаждением. Принцип воздушного, обдув потоком воздуха при движении автомобиля. Именно поэтому такие устройства располагают в передней части агрегата, обеспечивая ему достаточное количество воздуха. Жидкостные радиаторы охлаждаются благодаря системе охлаждения двигателя.

Перепускные, редукционные клапаны обеспечивают нормальное давление в системе смазки.

Задача клапана, сбросить излишек давления при его увеличении свыше установленной нормы. Для защиты устройств и элементов двигателя устанавливается несколько клапанов в конструкции. Например, в масляном насосе, фильтре и др. При засорении фильтра, дабы не застопорить работу двигателя и системы в целом, перепускной клапан пускает масло в обход ему.

Магистраль и каналы представляют собой отверстия, для циркуляции масла.

Они располагаются внутри многих деталей двигателя и составляют систему подачи масла к трущимся элементам. Главная магистраль ведет от насоса к фильтру и имеет большее сечение, так же она подает смазку к подшипникам коленчатого вала.

Датчики замеряют и передают показатели, необходимые для нормальной работы системы.

Основными показателями являются: давление, температура, уровень масла. Наиболее важные показания снимает датчик давления масла. При резком падении давления возможен сбой системы в целом, поэтому показания датчика выводятся на приборную панель.

Датчик давления устанавливается в центральной магистрали. В более современных моторах он передает показания компьютеру, или электронному блоку управления. В случае превышения необходимых показателей электроника полностью останавливает работу системы.

Водяные системы тепловозов

     При
работе дизеля часть тепла от сгоревшего
в цилиндрах топлива передается
втулкам, крышкам цилиндров, выпускным
коллекторам, деталям турбокомпрессора.
Для отвода тепла от этих деталей
предусмотрено охлаждение их водой.
В современных дизелях водой
охлаждается и наддувочный воздух,
поступающий в цилиндры. Вода охлаждает
масло в теплообменнике, в калориферах
служит для обогрева кабины машиниста.
Вода циркулирует в системе под давлением
по замкнутому контуру: дизель — охладитель,
где она охлаждается и снова поступает
в дизель. Такая система обеспечивает
отвод тепла до 12% от общего количества,
выделяемого дизелем, прн сравнительно
малом количестве воды. Водяные системы
на тепловозах различаются по числу контуров
циркуляции и могут быть открытыми и закрытыми.
В современных дизелях, у которых предусмотрено
охлаждение масла дизеля и наддувочного
воздуха водой, как правило, применяются
двухконтурные системы.

Водяные системы
содержат насосы для обеспечения
циркуляции воды, трубопроводы с арматурой,
устройства для охлаждения воды, расширительный
бак, приборы контроля и защиты.

     Тепловоз
ТЭМ2 состоят из двух самостоятельных
контуров. Вода первого контура охлаждает
втулки и крышки цилиндров, блок, газовую
часть турбокомпрессора. К первому контуру
подключены топливоподогреватель 20, калорифер
7, батарея для обогрева ног машиниста
10. Второй контур служит для охлаждения
воздуха в воздухоохладителе 30.

     Горячая
вода из дизеля собирается в коллекторе
/, откуда через соединительный рукав
по трубе а поступает к секциям радиаторов
33. Охладившись в них, вода попадает в нижние
коллекторы секций и по трубе б она вводится
в дизель в его торцовой части. Охлажденная
вода проходит по каналу, отлитому в блоке
дизеля, к водяному насосу 2, который всасывающей
полостью подсоединен к фланцу на боковой
поверхности блока. Нагнетательный патрубок
насоса соединен с трубой, подводящей
воду в блок дизеля с его заднего торца.
Поступив в блок, вода по колодцу опускается
в нижнюю часть блока и подходит к цилиндрам.
Омывая цилиндры, вода поднимается вверх,
охлаждает их и че-

рез отверстия
в блоке поступает в охлаждающие
полости крышек цилиндров. Из цилиндровых
крышек по патрубкам вода перетекает
в водяной коллектор / дизеля, а
из него в радиаторные секции, замыкая
круг циркуляции. От трубы а отводится
часть горячей воды для подогрева топлива
в топли-воподогревателе 20 и воды в бачке
18 санузла.

     В
калорифер 7 и батарею 10 для подогрева
ног горячая вода поступает через
вентиль 5(52), а отводится через
вентили 5(58). Эжектор 12 на отводящей
трубе отсасывает из калорифера воздух,
создавая условия для циркуляции
воды. Слив воды из этой системы осуществляют
через краны 53, 54, 55. Просочившаяся
вода через неплотности турбокомпрессора
из сальника водяного насоса сливается
по трубкам в воронку 13 и периодически
выпускается через кран 57 наружу. Вода,
охлажденная в секциях 29 второго контура,
засасывается водяным насосом 21 и нагнетается
в воздухоохладитель 30, а из него снова
в секции 29.

Рисунок 2. Схема
водяной системы тепловоза ТЭМ2:

1— коллектор горячей
воды; 2 — водяной насос; 3 — пульт управления;
4 — электротермометры; 5 — вентили; 6′ —
кран выпуска воздуха из калорифера; 7
— калорифер; 8 — краны; 9, 16, 19 — пробки
слива воды; 10 — батарея для обогрева ног
машиниста; // — сливной трубопровод; 12
— эжектор; 13 — воронка; 14 — слив воды
и масла нз поддона турбокомпрессора;
15 — слив воды, просочившейся из турбокомпрессора;
17 — слив воды, просочившейся через сальник
водяного насоса; 18 — бачок подогрева
воды умывальника; 20 — топливоподогреватель;
21 — водяной насос охлаждения наддувочного
воздуха; 22 — бачок с воронкой; 23 — соединительная
головка; 24 — ручной насос; 25 — бак для
воды; 26 — горловина для заливки воды,
27 — водомерное стекло; 28 — контрольная
труба: 29 — секции охлаждения воды наддувочного
воздуха; 30 — воздухоохладитель; 31 — термореле;
32 — пробка выпуска воздуха; 33 — секции
охлаждения воды дизеля (правые)

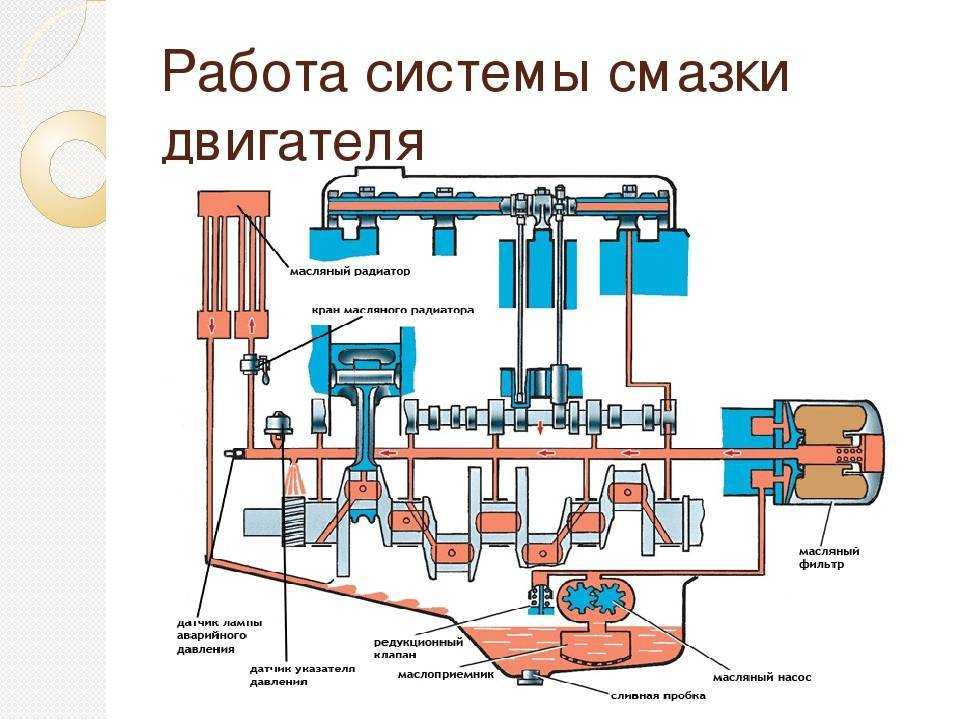

Назначение системы смазки двигателя

Система смазки направлена на поддержание непрерывной подачи к подшипникам смазочных материалов и непосредственное решение следующих задач:

• Уменьшение трения между сопряженными деталями. Причем компоненты системы направлены на уменьшение всех видов трения – сухого – непосредственного соприкосновения деталей друг с другом, жидкостного – с разделением масла, полужидкостного (масляный слой присутствует, но полного разделение трущихся поверхностей маслом нет). Сухое трение в чистом виде на практике – самое редкое. Его можно встретить при деформации контактирующих тел (например, подшипников), при разрушении граничных плёнок в местах повышенного давления. Гораздо же более распространённая ситуация – полужидкостное и жидностное трение. С жидкостным трением детали, например, часто встречаются при высоких окружных скоростях при попадании масла в клиновой зазор между цапфой и вкладышем подшипника скольжения.
• Отвод тепла и охлаждение деталей двигателя. Осуществляется потоком жидкости из системы охлаждения. Сначала охлаждается масло, а затем уже сами детали ДВС.
• Освобождение двигателя от продуктов износа механизмов в отработанном масле (в виде прямоугольников, «листочков», пыли). Наиболее распространён усталостный износ. Он возникает при трении качения и трении скольжения. Также существует адгезионный, абразивный, коррозионный износ.
• Удаление нагара. Чаще всего нагар характерен для транспортных систем с прямым впрыском топлива (топливо идет непосредственно в камеру сгорания, отсутствует этап промывки клапанов). Также проблема нагара актуальна в ситуациях, если транспортное средство используется только время от времени, есть постоянные простои, или при использовании авто в холодное время года его владелец не прибегает к прогреву двигателя.
• Защита деталей двигателя от коррозии. Смазочные вещества в системе помогают ей противостоять окислением под влиянием кислорода.
• Чтобы решить поставленные задачи, давление масла в ССД должно быть достаточно высоким. Масла должно хватит для обеспечения жидкостного и отвода от поверхностей тепла.

Профилактические меры

Основной рекомендацией по уходу за системой смазки является использование качественных смазочных материалов, которые полностью соответствуют всем допускам производителя ДВС, а также регулярная плановая замена масла и масляного фильтра строго по регламенту.

Если двигатель эксплуатируется в тяжелых условиях, тогда интервал замены смазочного материала следует сокращать. В случае езды на некачественном масле или возникновении неисправностей, которые привели к быстрой потере защитных и моющих свойств, обязательна качественная промывка дизельного двигателя.

https://youtube.com/watch?v=0auv0Wteirk

Штатное расписание

У любого двигателя система смазки включает в себя:

• масляную емкость (картер или отдельный бак);
• маслоприемник, представляющий собой заборную горловину с фильтрующей сеткой для отделения крупных посторонних частиц;
• смазочный насос;
• сменный фильтр;
• редукционный клапан (один или несколько);
• датчик давления;
• главную напорную магистраль и каналы, обычно интегрированные в детали силовой установки;
• измерительный щуп для контроля уровня смазывающей жидкости.

Дополнительно в состав смазочного оборудования могут входить: температурный датчик, датчик уровня, смазывающие форсунки. Иногда двигатель имеет охладительный радиатор для масла. Емкость смазочной системы легкового авто зависит от типа силовой установки и ее габаритов. Обычно объем заливаемого масла составляет от 3,5 до 7,5 литров.

Составные элементы дизельного мотора

Цилиндровый блок

Конструкция двигателя Д-243

Представляет собой основу конструкции устройства. Производится из чугуна и имеет 4 отверстия для фиксации цилиндров. Установка производится при помощи гильз, которые закрепляются в верхнем посадочном поясе. Нижняя часть элементов монтируется специальными резиновыми кольцами. Между блоком цилиндров и гильзой остается свободное пространство, в котором перемещается охлаждающая жидкость.

В блоке есть каналы для подачи смазки к подшипникам. С внешней стороны устройства имеются плоскости, предназначенные для фиксации различных приспособлений: водяной помпы, фильтров и прочих.

Головка дизельного механизма

Является цельным элементом дизельного двигателя Д-243, отливается из чугуна. Деталь обеспечивает полноценное функционирование топливной и газораспределительной системы. В головке имеются каналы, обеспечивающие приток свежего воздуха и удаление отработанных газов. Перекрываются отверстия специальными клапанами.

В верхней части располагаются коромысла, колпак, закрывающий клапаны, и всасывающий коллектор. Рядом с ТНВД находятся форсунки. С противоположной стороны – выхлопной коллектор.

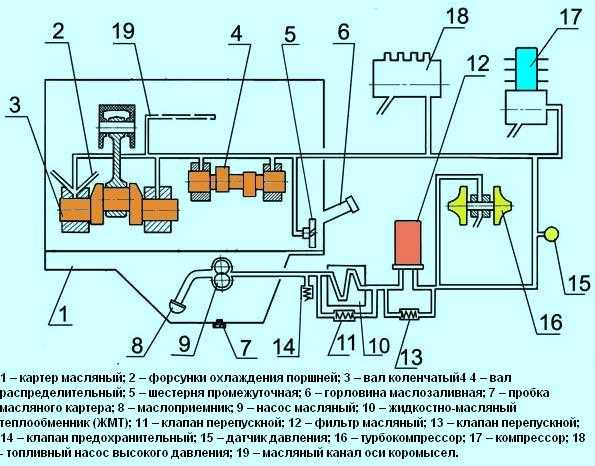

Схема системы смазки дизеля с бумажным масляным фильтром

Применяется на дизелях с установленным полнопоточным масляным фильтром с неразборным фильтр-элементом и масляным радиатором в составе транспортного средства.

1. картер масляный
2. форсунки охлаждения поршней
3. вал коленчатый
4. вал распределительный
5. шестерня промежуточная
6. горловина маслозаливная
7. пробка масляного картера
8. маслоприемник
9. насос масляный
10. радиатор масляный
11. клапан редукционный
12. фильтр масляный
13. клапан перепускной
14. клапан предохранительный
15. датчик давления
16. турбокомпрессор
17. компрессор
18. топливный насос высокого давления
19. масляный канал оси коромысел

Масляный насос через маслоприемник 8 забирает масло из масляного картера 1 и по каналам в блоке цилиндров и каналам корпуса масляного фильтра подает в полнопоточный масляный фильтр, в котором оно очищается от посторонних примесей, продуктов износа и от продуктов разложения масла вследствие нагрева и окисления. Из масляного фильтра очищенное масло поступает в радиатор для охлаждения. Из масляного радиатора масло поступает в масляную магистраль дизеля.

При пуске дизеля на холодном масле, когда сопротивление прохождению масла через масляный фильтр превышает 0,13…0,17 МПа, открывается перепускной клапан 13 масляного фильтра, перепускной (радиаторный) клапан 11 масляного радиатора также открывается, и масло, минуя масляный фильтр и масляный радиатор, поступает в масляную магистраль.

В корпусе фильтра встроен предохранительный регулируемый клапан 14. Он предназначен для поддержания давления масла в главной масляной магистрали 0,25…0,35 МПа. Избыточное масло сливается через клапан в картер дизеля.

ВОЗДУШНОЙ СИСТЕМЫ

     Воздушная
система тепловоза представляет
собой совокупность его пневматических
приборов, компрессоров, резервуаров
и воздухопроводов.

Воздушная система
своей работой обеспечивает торможение
тепловоза, включение электропневматических
контакторов, работу песочниц, звуковых
сигналов, стеклоочистителей и пр.

     Питание
системы сжатым воздухом осуществляется
двумя компрессорами, установленными
на каждой секции тепловоза. Приводом
для каждого из них служит гибкая
муфта, связывающая коленчатый вал
компрессора с валом главного
генератора.

Принципиальная
схема наддува, осуществленная на тепловозных
дизелях 11Д45 и 10Д100, приведена на рис.
35. Из схемы видно, что воздух, сжатый
в турбокомпрессоре (I ступень сжатия),
направляется в центробежный нагнетатель
с механическим приводом (на дизеле
10Д100 с приводом от верхнего коленчатого
вала), который как бы дожиимает наддувочный
воздух (II ступень сжатия), после этого
воздух подается в цилиндры дизеля. Получается,
как принято называть, двухступенчатая
(комбинированная) система наддува.

Моторист-рулевой

В дизелях средней мощности обычно применяют циркуляционную масляную систему. В зависимости от того, где хранится основное количество масла, различают циркуляционные системы смазки с сухим и с мокрым картером.

При сухом картере масло собирается в специальные емкости, расположенные вне двигателя, в случае мокрого картера все масло находится в корпусе двигателя, стекает в колодцы картера или в специальные поддоны.

Чаще всего в судовых дизелях применяют системы с мокрым картером, как требующие меньшего места. Сухой картер имеют двигатели, работающие с большим дифферентом на корму или в условиях значительной качки. Системы смазки с сухим картером имеют то преимущество, что масло меньше соприкасается с картерными газами и поэтому дольше сохраняет смазочные свойства.

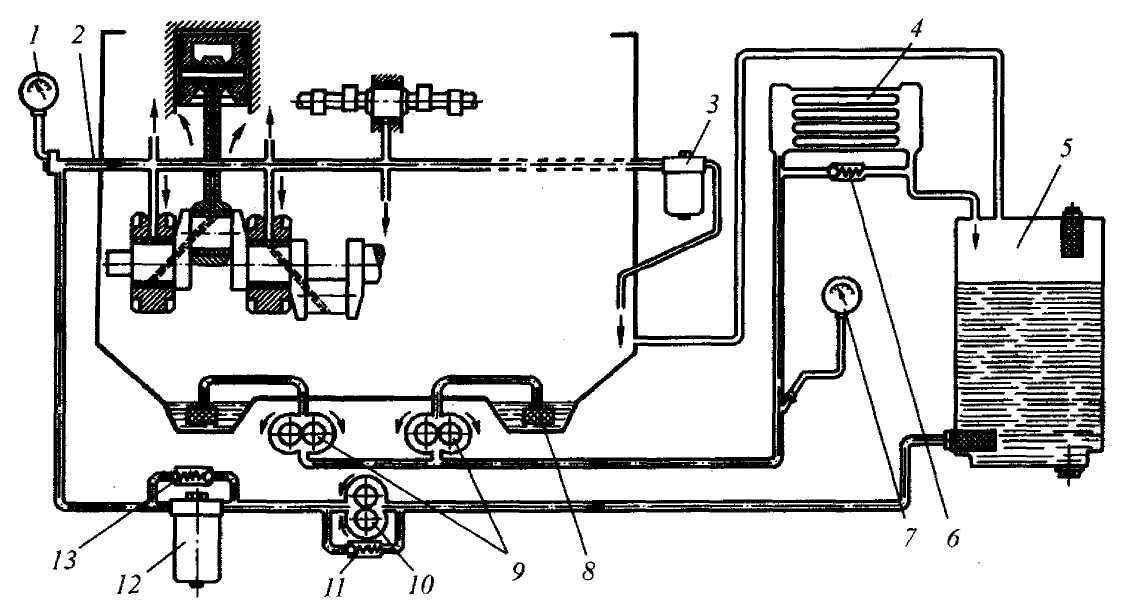

Схема системы смазки с мокрым картером двигателя 6ЧСП 18/22 показана на рис. 117. Из картера двигателя через приемный фильтр 12 масло подается шестеренным насосом 11 к маслораспределителю 7 и далее к горизонтально расположенному фильтру. От фильтра по трубе, проходящей поперек двигателя, масло поступает в холодильник 5 и проходит внутри трубок. Охлажденное масло подводится к трубе, проходящей внутри фундаментной рамы, и по сверлениям в поперечных перегородках рамы подается на смазку рамовых подшипников. По каналам внутри коленчатого вала смазка поступает к шатунным подшипникам и по внутренним сверлениям в шатунах поднимается к поршневым пальцам. Цилиндровые втулки смазываются за счет брызг масла, оседающих на их поверхностях. После этого масло стекает в картер, откуда вновь забирается насосом. Так осуществляется циркуляция масла в системе. Перед каждым пуском двигателя система прокачивается маслом при помощи ручного насоса 9. Это необходимо для того, чтобы уменьшить возможность сухого трения в подшипниковых узлах, обычно возникающего в начале пуска двигателя. В этот момент между трущимися деталями еще не образовался масляный клин, обеспечивающий разделение трущихся поверхностей слоем масла. При сухом трении повышается износ шеек вала и рабочих поверхностей подшипников.

Кроме смазки подшипников коленчатого вала и шатуна, в двигателе предусмотрена постоянная смазка распределительного вала, коромысел, клапанов, воздухораспределителя и других деталей, к которым затруднен доступ. Для этой цели служит трубопровод 4. Часть масла постоянно подается к центрифуге 6, проходит очистку и снова сбрасывается в корпус двигателя. Давление масла может быть использовано для включения муфты дополнительного отбора мощности, расположенной на носовом конце коленчатого вала. Для этого нужно поставить в соответствующее положение переключатель 7.

Для контроля за давлением масла в системе предусмотрен датчик реле 8. Он измеряет давление в системе после фильтра, передает показания на манометр и сигнализирует о неисправности в системе при падении давления.

Датчик давления 2 служит для измерения давления до фильтра. По перепаду давлений до и после фильтра контролируют работу фильтров. Если перепад приближается к 1 кгс/см2, это свидетельствует о чрезмерном загрязнении фильтра, и его необходимо промывать. Отсутствие разницы в давлениях до и после фильтра может быть вызвано нарушением плотности соединений внутри фильтра или прорывом фильтрующего элемента.

Температура масла, поступающего в холодильник, контролируется датчиком реле 1, а после холодильника — датчиком 3. К фланцу 10 при необходимости может быть подключен аварийный масляный насос.

В конструкцию некоторых фильтров вводятся предохранительные устройства, позволяющие перепускать масло мимо фильтрующих элементов в случае их полного засорения или высокой вязкости масла.

Некоторые двигатели имеют штуцерную смазку цилиндров. Для этой цели используют плунжерные насосы — лубрикаторы. От каждого плунжера масло подается под давлением для смазки определенной поверхности.

Смазка деталей многооборотных двигателей малой мощности осуществляется разбрызгиванием масла, залитого в картер, кривошипами коленчатого вала. Масляный туман оседает на поверхностях трущихся деталей и смазывает их.

Источник

Способы подачи масла к трущимся деталям в двигателях.

1. Под давлением. 2. Капель­ным способом (разбрызгиванием масла).

3. Масляным туманом.

4. Подача масла может осуществляться всеми способами, перечисленными в ответах 1 — 3.

Виды систем смазки.

2. Система смазки разбрызгиванием.

3. Смазка трущихся поверхностей смесью бензина и масла.

4. На автомобилях и тракторах могут использоваться все виды систем смазки, перечисленные в ответах 1 — 3.

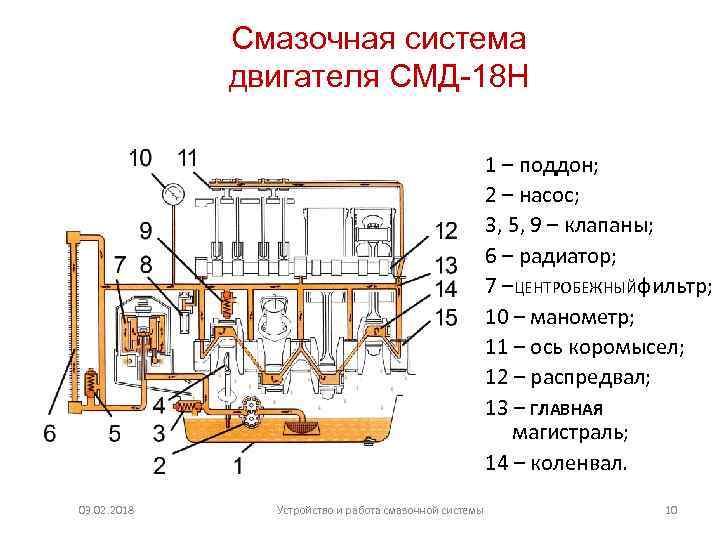

Основные части комбинированной системы смазки.

1. Поддон, клапаны, радиатор, манометр, фильтры, краны,

2. Главная смазочная магистраль, масляный насос, указатель уровня масла.

3. Основными частями комбинированной смазочной системы являются все части перечисленные в ответах 1 и 2.

Пути подвода масла к трущимся деталям.

1. Масло подается в фильтр, откуда оно направляется в главную магистраль. Из главной магистрали по каналам в блоке цилиндров масло поступает к коренным подшипникам коленчатого вала и по от­верстиям в его щеках поступает к шатунным подшипникам. Одно­временно масло по вертикальным каналам в блоке поступает к опорным шейкам распределительного вала и по наклонным кана­лам к втулкам коромысел.

2. Масляный насос по маслопроводу по­дает масло к центрифуге, из которой оно постоянно сливается в поддон картера через сливной клапан или проходит в радиа­тор, если кран маслопровода открыт.

3. Масло подводится к трущимся деталям обоими путями, указанными в ответах 1 и 2, но в первом ответе указан путь масла от основной секции насоса, а во втором ответе от радиаторной секции масляного насоса.

К каким агрегатам может подводиться масло из смазочной системы?

1. К компрессору и топливному насоса высокого давления.

2. В гидромуфту привода вентилятора и к турбокомпрессору.

3. Ко всем агрегатам, указанным в ответах 1 и 2.

Назначение маслоприемника.

1. Чтобы масляные на­сосы могли забирать масло из поддона двигателя.

2. Маслоприемник насоса является первичным фильтром.

3. Маслоприемник выполняет обе функции указанные в ответах 1 и 2.

Где расположен неподвижный маслоприемник смазочной системы двигателя, и с какой целью?

1. Он расположен в нижней части поддона, и воздух через него, как правило, не может попасть в смазочную систему.

2. Он расположен в средней части поддона, и примеси, находящиеся на дне поддона, не могут попасть в смазочную систему.

3. Он расположен на поверхности масла и примеси, находящиеся на дне поддона, не могут попасть в смазочную систему.

Назначение масляного насоса системы смазки двигателя.

1. Обеспечивает принудительную циркуляцию масла в системе смазки двигателя.

2. Подавать масло под давлением к основным трущимся поверхностям и к приборам его очистки и охлаждения.

Какие масленые насосы получили распространение в смазочных системах автотракторных двигателей?

1. Односекционные шестеренные масляные насосы, имеющие одну пару зубчатых колес.

2. Двухсек­ционные шестеренные масляные насосы, имеющие две пары зубчатых колес.

3. Оба варианта насосов указанные в ответах 1 и 2.

Установка и привод масляного насоса смазочной системы двигателя.

1. В поддоне с приводом через шестерни от коленчатого вала.

2. Снаружи блока цилиндров с приводом от распределительного вала.

3. Используются оба варианта указанные в ответах 1 и 2.

12. Схема работы шестеренного масляно­го насоса.

1. При вращении зуб­чатых колес масло, поступающее к насосу за­полняет впадины между зубьев и переносится ими на противоположную сторону по внешнему контуру к отводящему каналу.

2. Масло захватывается зубьями колеса, отбрасывается к корпу­су насоса и под действием центробежной силы и через окно в корпусе направляется в систему.

13. Основные части масленого насоса смазочной системы двигателя.

1. Вал, крыльчатка, пружина, манжета, уплотнительная шайба, шкив.

2. Корпуса секций насоса, ведомые и ведущие зубчатые колеса секций, вал насоса, редукционные клапаны, крышка масляного насоса.

3. Шток, пружины, толкатель, клапаны, корпус, поршень.

Фильтры, используемые в смазочной системе двигателей.

1. Фильтры грубой и тонкой очистки.

2. Фильтры тонкой очистки со сменным фильтрующим элементом или фильтры центробежной очи­стки масла.

3. Фильтры тонкой очистки масла неполнопоточные или полнопоточные.

4. Используются все варианты указанные в ответах 1 – 3 в различных сочетаниях.

Дата добавления: 2018-05-02 ; ;

Источник

Способы подачи смазки к узлам

Различаются подача под давлением и смазка разбрызгиванием. Раздельно они не используются, поэтому можно говорить о комбинированном способе.

Главными узлами, требующими качественной смазки, являются подшипники скольжения коленчатого вала, распределительных и балансирных валов, а также привода дополнительного оборудования, в частности, самого масляного насоса. Валы вращаются в постелях, образованных расточкой корпусных элементов двигателя, а для обеспечения минимального трения и ремонтопригодности между валом и постелью располагаются сменные вкладыши из антифрикционного материала. Масло через каналы нагнетается в зазоры калиброванного сечения, что поддерживает валы в условиях жидкостного трения.

Зазоры между поршнями и цилиндрами смазываются разбрызгиванием, часто через отдельные форсунки, но иногда сверлениями в шатунах или просто масляным туманом картера. В последних случаях износ будет больше, возможны задиры.

Особо следует упомянуть смазку подшипников турбины. Это очень важный узел, поскольку там вал вращается с огромной скоростью, всплывая в нагнетаемом масле. Здесь же отводится тепло от сильно нагреваемого картриджа за счёт интенсивной циркуляции масла. Малейшие задержки ведут к немедленным поломкам.

Подведем итоги

В заключении хочется сказать, где лучше покупать дизельное ММ для турбированного двигателя. Это конечно же должен быть проверенный продавец, а лучше – официальный дилер. У них всегда будет оригинальная продукция и шанс приобрести подделку сводится к минимуму. Кроме этого, в серьезной компании следят за новинками и регулярно обновляют ассортимент. У них работают профессиональные сотрудники, которые смогут определиться с выбором и предложат идеально подходящую для конкретного автомобиля марку масла.

Автомобилисты знают, что низкокачественное масло (поддельное или неизвестного бренда) может привести к серьезным последствиям. Выбирать поставщика нужно тщательно и доверять сердце своего автомобиля только профессионалам рынка. Масло для дизельных двигателей с турбонаддувом – важный эксплуатационный элемент, обеспечивающий надежную долговременную работу силового агрегата.
