Как отремонтировать насос гидроусилителя руля (гур)

Ремонт и диагностика ГУР в Сургуте

Наш автосервис предлагает полный спектр услуг по профессиональному ремонту, плановому осмотру и техническому обслуживанию ГУР в Сургуте.

Как и любой другой узел автомобиля гидроусилитель руля, несмотря на высокий уровень износостойкости и надежности, может изнашиваться и ломаться, и его приходится ремонтировать или менять. При поломке ГУР система рулевого управления остается в рабочем состоянии, но поворот руля требует намного больше усилий.

Типичные неисправности ГУР

О том, что гидроусилитель рулевой системы нуждается в ремонте, может свидетельствовать:

• Тугое вращение руля с обратными толчками.
• Необходимость прикладывать для поворота значительное усилие.
• Увеличение люфта в рулевом колесе.
• Появление при вращении руля воя, визга, гула, шума и других посторонних звуков.
• Стук на руле при движении по неровной дороге.
• Появление течи (из ГУР вытекает масло).
• Стук в подвеске при движении.
• Неадекватная реакция авто на рулевое управление.

Основные проблемы ГУР

1. Поломки распределителя рабочей жидкости.
2. Разгерметизация шлангов высокого давления.
3. Работоспособность насоса ГУР – насоса, подшипников и других элементов.

Причины неисправности ГУР

• Несоблюдение правил эксплуатации (чаще всего – использование несовместимых рабочих жидкостей).
• Нарушение сроков регламентного техобслуживания.
• Непрофессиональный сервис.
• Попадание в ДТП.
• Низкое качество комплектующих.
• Естественный износ.

Многие поломки ГУР тесно взаимосвязаны между собой – появление неисправности в одной системе в скором времени ведет к проблемам других узлов рулевой системы.

Несколько простых правил, способных замедлить старение ГУР

1. Не держать руль в крайних положениях свыше 5 секунд (иначе насос быстро выйдет из строя вследствие перегрева масла).
2. Регулярно менять масло (рекомендовано – 2 раза в год или после каждых 50 тысяч километров пробега).
3. Регулярно проверять герметичность шлангов и мест их соединения.
4. Постоянно следить за уровнем масла и поддерживать его на оптимальном уровне.
5. Периодически делать диагностику.

Работы, выполняемые при ремонте ГУР

В первую очередь выполняется диагностика. Она дает возможность выяснить, в каком узле имеется неисправность. После демонтажа и промывки делается визуальный осмотр (в том числе на предмет ржавчины) и дефектовка, во время которой проверяется состояние

• редукционного клапана,
• подшипников вала,
• рабочей пары насоса «ламели/барабан»,
• сальников,
• шкива,
• шлангов,
• приводного ремня.

Только после этого составляют список работ, требующихся для восстановления работоспособности гидроусилителя руля. При необходимости уплотнения, рабочая пара, подшипники, втулки скольжения меняются. Вал требует замены только при сильном разрушении от коррозии, в большинстве случаев достаточно его шлифовки.

Отремонтировать гидроусилитель руля без специальных знаний, практического опыта и современного оборудования невозможно. Самое верное решение при первых признаках поломки – как можно быстрее обратиться в профессиональный автосервис.

Ремонтные работы

Ремонт условно делится на несколько стадий: подготовка, демонтаж насоса, предварительный осмотр, замена деталей и/или устранение повреждений, обратная сборка и установка.

Подготовка к ремонту

Для проведения ремонтных мероприятий понадобятся: инструменты; тряпки; удобное, просторное и чистое место. Из инструментов будут нужны:

• ключи и головки;
• съемник для стопорных колец;
• большой шприц и емкость для откачивания жидкости из бачка;
• мелкая наждачная бумага Р1000/1500/2000, надфиль.

Для починки понадобятся: ремкомплект из автомагазина, или на замену ему шайбы, прокладка, уплотнительные кольца и сальник. Также может пригодиться подходящий рабочий подшипник, если дело в нем.

Демонтаж и осмотр насоса и поиск проблем

Сначала нужно демонтировать насос ГУР. Затем провести разборку и осмотреть каждую составляющую агрегата на предмет повреждений, после чего устранить их. Если неисправность нельзя будет исправить, то из следующего пункта вы узнаете как заменить насос, демонтировав его и установив новый.

Как демонтировать насос?

Отсоединение насоса ГУР и его разборка – процесс кропотливый, поэтому первое, что нужно сделать, это отвести на этот процесс побольше времени и запастись нервами.

Список действий при проведении непосредственного демонтажа:

1. Сливаем всю жидкость, вооружившись шприцем и емкостью.
2. Отсоединяем шланг, идущий от бачка к насосу.
3. Откручиваем полностью стопорную гайку натяжителя и снимаем ремень.
4. Отсоединяем шланг высокого давления.
5. Снимаем насос и очищаем его от грязи водой и тряпкой.
6. Кладем на заранее подготовленное чистое место.

На этом процесс извлечения насоса из системы ГУР завершен и можно переходить к стадии его разборки и осмотра.

Как разобрать насос?

1. Демонтировать стопорное кольцо подшипника съемником.
2. Отвинтить крепящие болты с задней крышки.
3. Снять ее, поддев маленькой отверткой, но так, чтобы лопатки ротора не выпали. Чтобы полностью контролировать процесс необходимо запоминать очередность разборки. Это можно делать при помощи камеры или определить для каждой запчасти отдельное место с пометкой в какой очередности снимались детали.
4. Отдельно снять лопасти.
5. Вытащить пластину и находящиеся под ней детали.
6. Аккуратно выбить вал.
7. Выдавить подшипник.

Осмотр всех деталей, поиск и устранение проблем

Это третья стадия, на которой нужно определить, где и что случилось с насосом. Для этого следует:

• очистить все детали тряпкой и внимательно осмотреть каждую;
• устранить все дефекты и шероховатости;
• сменить ремкомплект, если старый пришел в негодность;
• то же самое проделать с подшипником, если дело в нем.

Если замечены заусеницы и шероховатости, которые появляются в результате износа, устраняем их наждачной бумагой. Полировка позволяет убрать зазоры между деталями и восстановить герметичность. Она также применяется в качестве профилактической меры для поддержания чистоты и рабочего состояния насоса.

Отдельное внимание стоит уделить ротору и отполировать его как следует, если есть заусеницы

. Сделать это проблематично, так как нужна хорошая сноровка. Здесь, помимо наждачной бумаги, поможет маленькая отвертка, обернув вокруг которой лист наждачки, вы сможете забраться в “самые труднодоступные места”.

Подытоживая все сказанное, после разборки ремонт проводиться несколькими способами в зависимости от поломки. Это: замена подшипника; замена ремкомплекта; удаление заусенцев, шероховатостей и неровностей; полная очистка насоса от элементов износа и отработки.

Сборка и монтаж насоса в автомобиль производится в обратном порядке. Когда процесс установки завершен используйте информацию из последнего пункта, и вам еще очень долго не придется повторять процедуру, которой посвящена эта статья.

Не забывайте, чторемонт насоса гидроусилителя руля своими руками может привести к дополнительной поломке

Поэтому проводя данную процедуру нужно делать все с максимальной осторожностью, чтобы не усугубить и не сломать насос окончательно

Поломки механизма ГУР на Приоре: виды неисправностей и способы выявления дефектов

Качество жидкости для системы ГУР оказывает непосредственное влияние на ресурс системы. В ходе эксплуатации автомобиля не исключается вероятность возникновения разных неисправностей. Наиболее часто встречающиеся поломки и признаки на Приоре с системой ГУР — это:

1. Шумность работы насоса ГУР.
2. Возникновение протечек в местах соединения гидравлических шлангов.
3. Вибрация руля.
4. Возрастает необходимость прикладывания больших усилий для поворота колес.
5. Появляются толчки в руль, особенно при поворотах.
6. Облегчение вращения руля на больших скоростях.
7. Свист во время поворачивания.

Интересно! Масло в бачке ГУР не должно быть темного цвета. Если оно потемнело, значит пришло время его менять.

Все вышеперечисленные признаки свидетельствуют о том, что механизм ГУР нуждается в диагностике. Лучше сразу проверить систему, выявить дефекты и устранить их, чем дожидаться, пока гидроусилитель руля выйдет из строя полностью, что может повлечь за собой вероятность возникновения аварийной ситуации.

Рассмотрим несколько видов неисправностей ГУР на Приоре, с которыми часто сталкиваются автовладельцы:

1. Возникновение толчков в руль. Причина такого явления заключается в ослаблении приводного ремня. С течением времени этот элемент растягивается, поэтому нужно осуществлять регулировку его натяжения. Ремень натягивается на Приоре с ГУР при помощи ролика натяжителя. Подробное описание этого процесса можно найти . Причина возникновения толчков может также быть в нарушении целостности резиновых шлангов или металлических трубок. На шлангах высокого и низкого давления известна проблема их растрескивания (особенно некачественных). На магистрали низкого давления подвергается коррозии металлическая трубка. Она со временем ржавеет на всех Приорах, и поэтому ближе к пробегу в 100 тысяч ее нужно менять. Ниже она представлена на фото.
2. При прокручивании руля увеличивается усилие. Обычно связан такой дефект с недостаточным количеством жидкости в системе. Если уровень в норме, следует проверить натяжение ремня и его состояние. Вспомните, когда последний раз менялось масло, и в случае необходимости, выполните его замену.

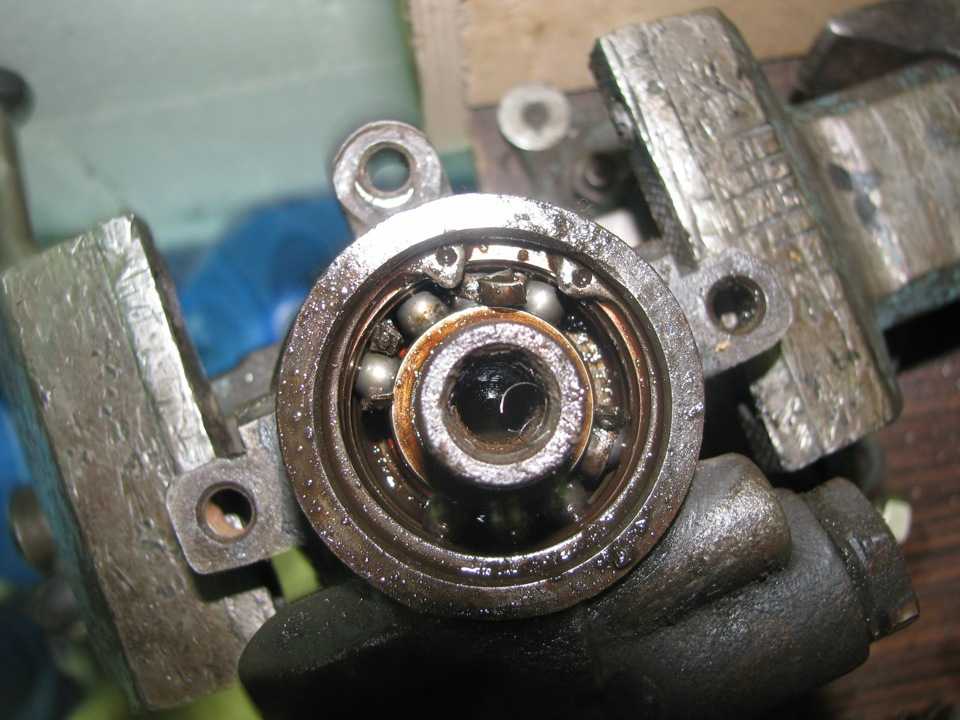

3. Шум при работе мотора. Это еще один из наиболее часто встречающихся видов поломок на Приорах с ГУР. При пуске двигателя обнаруживается гул в районе генератора. Многие связывают этот дефект с неисправностью генератора, но это может быть также насос ГУР. В насосе используется подшипник, который со временем изнашивается, и его следует менять. Многие рекомендуют не разбирать насос, но этот механизм вполне ремонтопригодный. На Приоре в насосе ГУР используется подшипник 6303 (303). Он имеет такие параметры, как внутренний диаметр 17 мм, наружный диаметр 47 мм и ширина 14 мм. Причем выбирать рекомендуется изделия польского или японского производства.
4. Течь масла из маслонасоса выявить несложно, а ремонт такой поломки осуществляется путем замены сальника. На ГУР Приоры нужен сальник с маркировкой ZF 0770-080-463 и размерами 19x32x7 мм.
5. Вибрации руля возникают в случае завоздушивания системы. Причиной разгерметизации является нарушение целостности соединений. Обязательно нужно выявить причину попадания воздуха в систему, и устранить ее. После этого выполнить прокачку.

Чаще всего проблемы механизма ГУР связаны непосредственно с насосом. Именно этот элемент подлежит диагностике, ремонту или замене. Как снять и заменить насос ГУР на Приоре, рассмотрим подробно далее.

Когда выходит из строя насос ГУР?

Часто причиной поломки гидроусилителя руля становится поломка насоса. После демонтажа ГУР производится проверка его состояния и принимается решение, необходим ли будет ремонт или потребуется замена насоса гидроусилителя руля. Насос нужно будет демонтировать и тщательно осмотреть все комплектующие механизма. При обнаружении коррозии, эти участки следует хорошо промыть специальной жидкостью. Допускается протирание этих участков ветошью, смоченной в ацетоне. Насосы ГУР, применяемые в настоящее время, отличаются длительным рабочим ресурсом, экономичностью, бесшумностью и надежностью. Замена насоса гидроусилителя руля осуществляется нашими специалистами только взамен на изделия оригинального производства от известных производителей. Данные механизмы имеют высокое качество, сертифицированы на территории РФ. При соблюдении надлежащих условий эксплуатации эти изделия способны прослужить не один год. Некоторые из разновидностей данных изделий не поддаются разбору. Поэтому в случае их поломки речь об их разборе не идет, необходима будет сразу замена насоса гидроусилителя руля. Обратившись в наш автотехцентр, специалисты компании скажут вам, сколько стоит замена насоса ГУР. Стоимость наших услуг является доступной для всех.

Насос относится к тем изделиям, которые редко выходят из строя, но в некоторых случаях внешние причины могут стать причиной поломки. К ним относятся:

Качество используемого масла

Время и периодичность его замены зависит от интенсивности эксплуатации транспортного средства. Если пробег машины не более, чем 7 – 9 тыс. км в год, замену нужно производить один раз в два года. Если в бачке имеется фильтрующий элемент, каждый раз его следует менять. Марку масла нужно использовать только ту, которая предлагается производителем автомобиля. Не рекомендуется применять гидравлическое масло, имеющее слишком низкую стоимость. При невыполнении этого требования может потребоваться быстрая замена насоса гидроусилителя руля. При возникновении непредвиденных обстоятельств (при утечке масла) для того, чтобы можно было добраться до автотехсервиса, можно долить в бачок моторное масло. В течение продолжительного времени использовать смесь масел не рекомендуется, так как это приведет к выходу из строя системы ГУР и потребуется замена насоса гидроусилителя руля. Перед этим понадобится промывка всей системы ГУР.

Неисправность приводного ремня гидроусилителя

Поломки механизмов системы могут происходить по причине проскальзывания приводного ремня гидроусилителя. О возникновении неисправности такого рода может свидетельствовать свистящий звук, исходящий из-под капота. Износ ремня также может стать причиной неисправности. Но, если насос неисправен, не рекомендуется увеличивать натяжение ремня, в этом случае на СТО выполняется замена насоса гидроусилителя руля. Если ГУР оснащен ремнем, который является общим для ГУР и, к примеру, для водопомпы или генератора, тогда благодаря специальному устройству, произойдет автоматическое натяжение ремня. При возникновении любого рода нарушений в работе системы следует обратиться в автотехсервис, где замена насоса гидроусилителя руля будет быстро произведена мастерами.

Дефекты подшипников, вала или прочих комплектующих

Диагностика системы ГУР в нашем автотехцентре покажет, какие детали нужно отремонтировать или заменить их, а также, сколько стоит замена насоса ГУР. В некоторых случаях ремонт отдельных частей насоса может оказаться по стоимости достаточно дорогостоящим, и замена насоса гидроусилителя руля будет выгоднее.

Протечки и попадание воздуха в систему ГУР, перегиб масляных магистралей

Возникновение подобных нарушений требует немедленной диагностики в специализированном автотехцентре. После ее проведения может потребоваться замена насоса гидроусилителя руля. Если при повороте руля до упора возникает посторонний шум, это может быть следствием задира торцов у элементов статора. В этом случае потребуется замена насоса гидроусилителя руля. Иногда все ограничивается только лишь пробуксовкой ремня, тогда замена насоса гидроусилителя руля не потребуется.

Слив масла из ГУР

С помощью домкрата поднимаем переднюю часть автомобиля, предварительно установив упоры под задние колёса. Затем открываем капот и откачиваем масло из бачка ГУР. Проще всего это сделать с помощью груши или шприца. Для удобства используйте удлинительный шланг для шприца. После того как масло полностью откачано из бачка, необходимо повернуть несколько раз руль до упора поочерёдно влево и вправо, чтобы в бачке появилась новая порция жидкости. Вновь её откачиваем. Опять повторяем аналогичную процедуру с вращением руля и откачиваем масло.

Когда жидкость полностью удалена из системы, с помощью пассатижей ослабляем хомут крепления шланга, который идёт со стороны салона к бачку. Снимаем шланг и вставляем его в ёмкость для слива жидкости. Поворачиваем руль поочерёдно влево и вправо до упора, чтобы слить остатки масла.

Насос ГУР

Можно сказать, что насос ГУРа — это его сердце. Ведь именно он перекачивает жидкость, с помощью которой облегчается рулевое управление. В насосе имеются резиновые прокладки, сальники, подшипники и шарики и многое другое. Всё это может прийти в негодность со временем.

Более серьезные поломки могут быть связаны с поршнями, которые могут работать некорректно. Причины этому могут быть различные. От обычного люфта некоторых деталей до попадания воздуха в систему гидроусилителя. Как и в случае с гидравлическими тормозами, воздух делает работу системы некорректной. В данном случае поможет прокачка системы.

Если у вас есть подозрение, что необходимо менять уплотнительные прокладки и другие расходные материалы, то желательно узнать номер ремкомплекта, необходимого вам.

Некоторые автолюбители предпочитают приобрести гидроусилитель с разборок и использовать детали с него. Этот вариант иногда оправдывает себя при серьезных поломках.

Процедура снятия ГУРа

1. Очистите насос и шланги от мусора. Это необходимо сделать для того, чтобы грязь не попала в полости системы при отсоединении шлангов.
2. Слейте жидкость с бачка гидроусилителя. Это можно сделать при помощи специального шприца.
3. Берем крепкий шестигранник на 6 и откручиваем винты муфты рулевого вала. Не забудьте пометить ее положение по отношению к валу ГУР. Муфту сдвигаем монтировкой со шлицев вала гидроусилителя на вал руля.
4. Рулевые тяги снимаем при помощи съемников с сошки.
5. Снимаем левое колесо (предварительно поддомкратив его).
6. Находим болт крепления насоса. Например, на автомобилях Ауди он находится под вентилятором радиатора. Под болтом крепления находится регулировочный болт. Он выполняет ту же роль, что и болт регулировки натяжения ремня генератора. Только в данном случае регулируется натяжения ремня гидроусилителя. Поэтому если вам нужно поттянуть этот ремень, пользуйтесь этим болтом. Также на некоторых автомобилях есть ещё один болт, который крепит насос ГУР к лонжерону. Будьте осторожны, чтобы не уронить редуктор на ногу, откручивая болты.
7. Теперь можно отсоединить шланги (патрубки). Поставьте какую-то емкость под штуцеры, которые их закрепляют. Так как из шлангов будет выливаться жидкость.
8. Загерметезируем штуцеры шлангов.
9. Ещё раз помойте и почистите гидроусилитель руля перед тем, как разобрать его.

Итак, вы сняли насос ГУРа

На некоторых автомобилях насос можно снять, не снимая патрубков.

Разборка насоса

Перед тем как разбирать насос гидроусилителя постарайтесь найти его схему и руководство по разборке и ремонту. Так как разные насосы имеют разное устройство. Одни разбираются практически полностью. Другие лучше не разбирать.

Рассмотрим пример разборки насоса от старого автомобиля Ауди 80 (1988 г.). В данном случае список нижеприведенных действий проводится с целью поменять уплотнительные резинки и сальники.

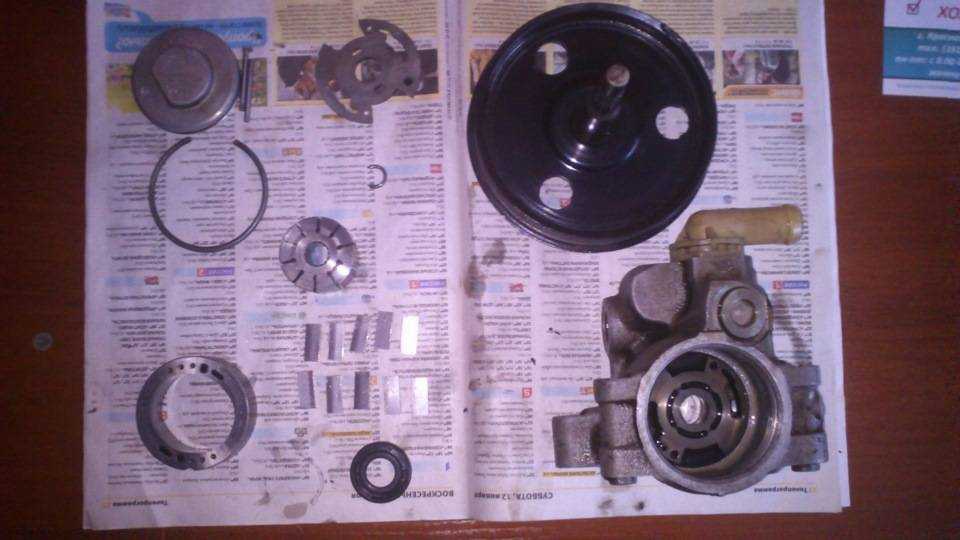

Каждую из деталей желательно ставить на отдельный лист А4, проставив порядковый номер. Это поможет нам в дальнейшем собрать всё в правильном порядке.

1. После того как мы отмыли насос снимаем его шкив, который крепится на 3 болтах.

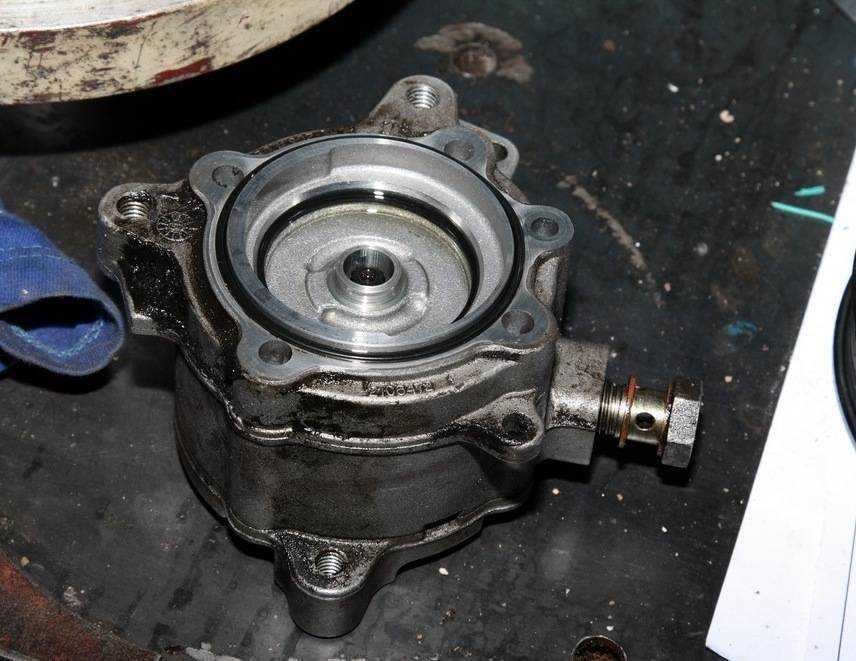

2. Насос сделан как бы из двух половинок, которые прикреплены друг к другу 4 болтами. Откручиваем болты. Таким образом мы разбираем насос на две половины.
3. Осматриваем «половинки» на предмет износа уплотнительных резинок. Все изношенные резиновые детали необходимо поменять. 026 198 049 A — это номер ремкомплекта рассматриваемого насоса.

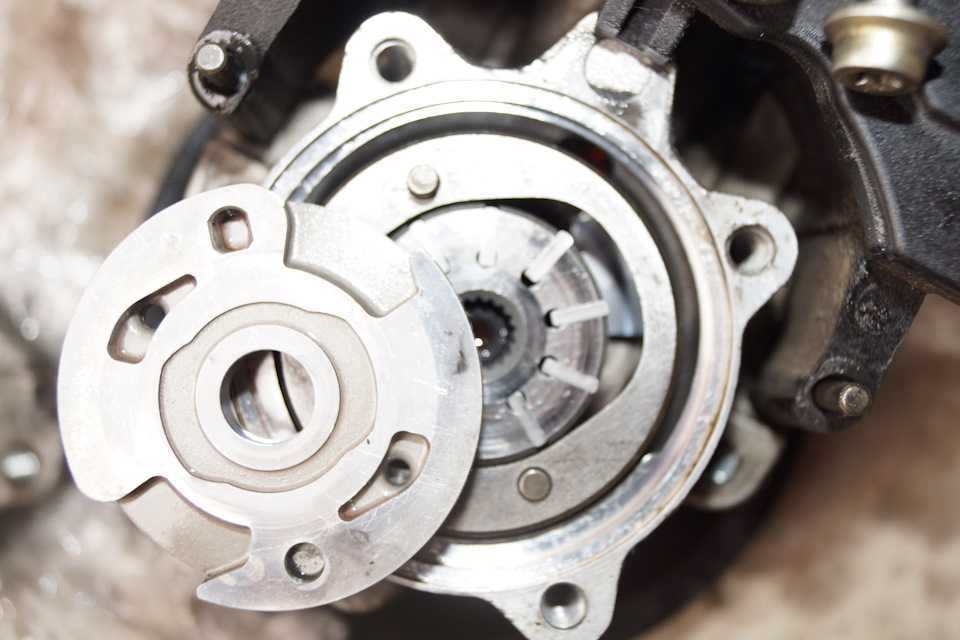

4. Снимаем пластину, которая по внешнему виду напоминает грибок.
5. Демонтируем стопорное кольцо, а затем и ротор. При этом будьте осторожны, чтобы с ротора не повыпадали ваны (выглядят как пластинки).
6. Теперь можно достать вал насоса.
7. Перед нами сальник. Снимаем его.
8. Моем детали насоса.
9. Новые запчасти (в том числе сальник и резинки), которые будут устанавливаться, предварительно нужно смазать новой жидкостью для гидроусилителя.

Собираем всё в обратной последовательности. Подсоединяем патрубки.

Прокачка системы. Заливаем новую жидкость в бачок и крутим руками насос за шкиф, не одевая ремень. Цель — наполнить систему новой жидкостью и выгнать воздух.

Специалисты утверждают, что замена сальников не всегда решает проблему. Если изношены детали ротора, то необходим более серьезный профессиональный ремонт. В некоторых случаях просто нужно заменить насос.

В этой статье была приведена информация общего характера с некоторыми примерами. Поломки гидроусилителя могут быть самыми различными и осветить их в одной статье практически невозможно. Надеемся, что эти рекомендации помогут кому-то из вас!

После проведения ремонта советуем пройти диагностику у специалиста, поскольку рулевое управление — не та система автомобиля, с которой можно шутить…

Заливаем жидкость в ГУР

После того как выполнили замену насоса гидроусилителя руля, необходимо залить новую жидкость в систему:

• Сначала заливаем в бачок масло до отметки «max».

• Затем садимся в салон и поворачиваем рулевое колесо несколько раз до упора в обе стороны, чтобы жидкость заполнила систему.

• Вслед за этим доливаем масло в бочок и опять вращаем руль.

• Доливаем жидкость, заводим двигатель и через несколько секунд глушим.

• Вращаем руль несколько раз до упора в обе стороны.

• Опять доливаем масло в бачок.

• Не менее 10 раз прокручиваем руль до упора в каждую сторону при выключенном двигателе, чтобы хорошо прокачать систему.

• Запускаем двигатель и снова вращаем руль в обе стороны по 10 раз.

• Контролируем уровень масла в бачке и при необходимости доливаем жидкость.

Назначение и особенности конструкции

Гидроусилитель представляет собой закрытую гидравлическую систему, основные элементы которой таковы:

• насос ГУР;
• расширительный бак, в котором находится расходный материал;
• контроллер, регулирующий давление насоса;
• управляющий элемент;
• силовой цилиндр.

Насос ГУР является основным узлом в конструкции рулевой системы. Благодаря этому узлу обеспечивается перекачка гидравлического масла из расширительного бачка по магистралям, которая впоследствии расходится по кольцу. В зависимости от автомобиля, основными типами используемых узлов являются пластинчатые либо шиберные механизмы. Как показывают отзывы, такой принцип работы позволяет обеспечить минимальный износ деталей и поверхностей. Однако у узлов такого типа есть и недостаток — подшипниковые элементы изнашиваются чаще, в результате чего автовладельцу приходится ремонтировать ГУР своими руками.

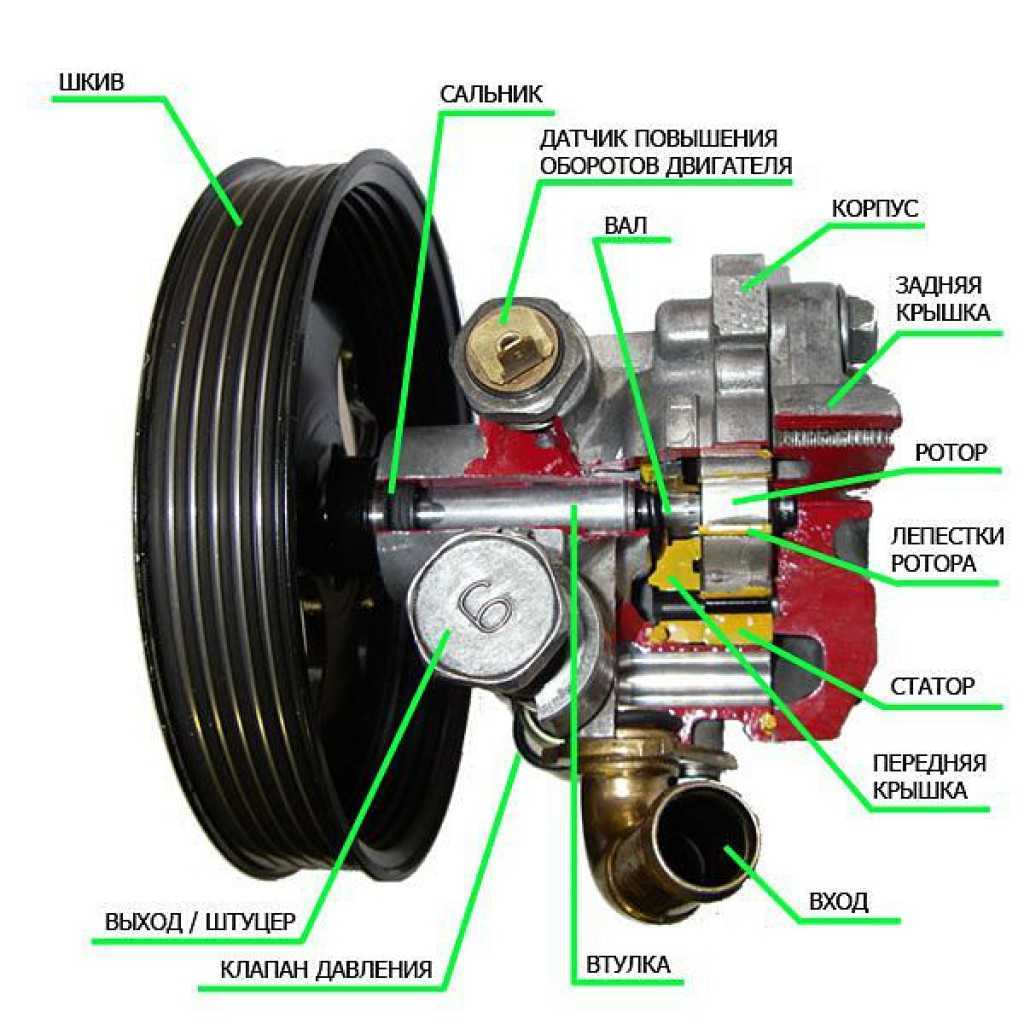

Устройство и обозначение элементов насоса

Уровень давления в таких системах достаточно высокий — он составляет около 150 бар максимум. Согласно принципу работы данный узел начинает работать в результате воздействия на него ремня, крутящего генераторное устройство, а также помпу.

Следует отметить, что устройство насоса гидроусилителя руля, будь то система MSG или любая другая, предусматривает наличие зазоров в конструкции, определенных производителем. Обычно эти зазоры должны составлять около 0.005-0.01 мм. В том случае, если зазор начнет увеличиваться, это может привести к снижению уровня давления на небольших оборотах, то есть руль может стать тугим. Основными элементами, определяющими нормальный принцип работы системы, являются шкив насоса ГУР, а также редукционный клапан насоса ГУР.

С чего начать

Первым делом снимаем насос с автомобиля. Проблем с этим возникнуть не должно, ослабляем натяжной ролик, снимаем ремень. Сливаем масло из расширительного бачка, ослабеваем хомуты крепления шланг. Сдергиваем их с корпуса маслонасоса, подставив под них емкость.

Выкручиваем болты крепления. На разных автомобилях процесс снятия может немного отличаться. Но порядок демонтажа остаются для всех одинаковый:

1. Снять ремень.
2. Слить жидкость, отсоединить шланги.
3. Демонтировать из-под капота.

Следующий шаг – очистка корпуса от грязи и масла. Будет проще работать и грязь не попадет внутрь насоса при его разборке.

Как снять и заменить насос ГУР на Ланосе и Шансе 1,5: подробная инструкция с фото

Теперь можно переходить к демонтажу ГУР на Ланосе и Шансе 1,5, что осуществляется для его ремонта (если он разборной) или замены в случае выхода из строя. Реализуется это путем выполнения следующих действий:

1. Для обеспечения свободного доступа к насосу ГУР, необходимо предварительно демонтировать корпус воздушного фильтра, отсоединив гофру.
2. Ослабляется соединение магистрали высокого давления. Для этого понадобится ключ на «17» и «22». Ключом на «22» вращается гайка, а ключом на «17» она удерживается вместе с шлангом.
3. Используя пассатижи, необходимо ослабить крепление хомута, который фиксирует подводящий шланг, идущий от расширительного бака. Отсоединяем шланг от патрубка насоса ГУР.
4. Ослабляется крепление генератора ключом на «13», после чего снимается ремень генератора, который соединяется со шкивом насоса ГУР.
5. Вывинчиваются болты крепления шкива ГУР, используя ключ на «12» и шестигранник на «8», при помощи которого фиксируется вал в неподвижном состоянии.
6. Демонтируется шкив насоса ГУР.
7. Ослабляются (не выкручивать полностью) два болта крепления насоса ГУР, используя ключ на «12».
8. Вывинчиваются два верхних и два боковых болта крепления крышки корпуса системы ГРМ.
9. Снимается крышка корпуса ГРМ.
10. Вывинчиваются до конца болты крепления насоса ГУР, после чего он демонтируется с автомобиля.

Далее проводится замена насоса гидроусилителя руля на Ланосе или его ремонт. Стоит заметить, что ремонт насоса ГУР представляет собой замену подшипника и сальника. Проведение ремонта возможно в случае, если механизм разборного типа. Выше представлена инструкция по снятию для ремонта или замены насоса ГУР на примере Ланоса и Шанса с объемом двигателя 1,5 литра. Как осуществляется замена насоса ГУР на Ланосе 1.6, можно посмотреть на видео.

После ремонта или использования нового насоса ГУР, его установка осуществляется в порядке обратном снятию. В завершении работ необходимо прокачать систему

Обязательно важно сделать это правильно, иначе возможен выход из строя насоса. Как это реализовать, подробно описано в этом материале (ссылка)

Подводя итог, необходимо отметить, что одним из важнейших конструктивных элементов системы гидроусилителя руля является насос. Именно этот механизм испытывает постоянные нагрузки, так как в работу он включается сразу после запуска двигателя, и функционирует постоянно

Чтобы увеличить срок службы насоса ГУР на Ланосе, важно обеспечить правильную его эксплуатацию. Достигается это выполнением двух важных действий: своевременной заменой масла в системе, а также нельзя допускать, чтобы колеса при запущенном двигателе были повернуты до упора в правую или левую сторону дольше 5 секунд

Принцип работы гидравлического усилителя руля

Гидроусилитель служит для помощи водителю при повороте руля. Состоит из следующих основных элементов:

• насоса;
• расширительного бачка;
• магистралей;
• золотникового распределителя;
• двух цилиндрических полостей внутри рейки.

Чтобы лучше понять, почему замена масла в гидроусилителе руля – обязательная процедура, кратко рассмотрим его принцип работы.

Принцип работы ГУР

Насос забирает жидкость из бачка и нагнетает давление в магистраль. При повороте руля, в зависимости от того, в какую сторону приложено усилие, золотниковый распределитель направляет поток жидкости под давлением в один из цилиндров.

За счет давления на поршень внутри рейки появляется дополнительное усилие, которое помогает штоку двигаться в нужном направлении и снижает необходимое усилие, которое требуется прилагать к рулевому колесу.

Снятие и установка насоса гидроусилителя

Насос гидроусилителя рулевого управления:

1. шестерня привода;
2. гайка крепления шестерни;
3. шплинт;
4. шайбы;
5. вал насоса;
6. сегментная шпонка;
7. упорные кольца;
8. шарикоподшипник;
9. маслоотгонное кольцо;
10. упорные кольца;
11. манжета;
12. игольчатый подшипник;
13. крышка заливной горловины;
14. заливной фильтр;
15. шайбы;
16. болт;
17. уплотнительные кольца;
18. труба фильтра;
19. предохраиительный клапан;
20. крышка бачка с пружиной;
21. уплотнительные прокладки;
22. бачок насоса;
23. фильтрующий элемент;
24. коллектор;
25. трубка бачка;
26. штуцер;
27. прокладка коллектора;
28. уплотнительные прокладки;
29. крышка насоса;
30. пружина перепускного клапана;
31. седло предохранительного клапана;
32. регулировочные шайбы;
33. перепускной клапан в сборе с предохранительным клапаном;
34. распределительный диск;
35. пластина насоса;
36. уплотнительные кольца;
37. статор;
38. ротор;
39. уплотнительные кольца;
40. корпус насоса;
41. А, Б – дросселирующие отверстия;
42. В — полость нагнетания;
43. Г — радиальные отверстия;
44. I — из системы;
45. II — в систему.

Снятие насоса гидроусилителя

Для снятия насоса гидроусилителя при ремонте:

• Наклоните кабину в первое положение (42°).
• Выверните магнитную пробку и слейте масло из картера рулевого механизма, для более полного слива поверните рулевое колесо два-три раза из одного крайнего положения в другое.
• Отсоедините трубопроводы низкого и высокого давления от насоса.
• Отсоедините трубопровод, соединяющий расширительный бачок с левой водяной трубой.
• Выверните болты крепления насоса.

Снимите насос.

Разборка и проверка насоса гидроусилителя

Для разборки и проверки насоса:

• Снимите крышку бачка и выверните из коллектора фильтр.
• Выверните болты крепления и снимите бачок с коллектором, выньте трубку.
• Проверьте неплоскостность опорной поверхности коллектора на контрольной плите. Неплоскостность указанной поверхности допускается не более 0,1 мм с шероховатостью 6,3 нм. При обнаружении большей неплоскостности опорную поверхность коллектора профрезеруйте с последующей проверкой на плите, а паронитовую прокладку замените.
• Установите в тисках насос так, чтобы его вал был расположен вертикально, шестерней вниз, выверните четыре стяжных болта и, удерживая перепускной клапан от выпадания, снимите крышку насоса.
• Проверьте состояние уплотнительной поверхности седла для подсоединения трубопровода высокого давления.

Примечание:

При значительном обмятии указанной поверхности, что может вызвать течь, болтом М6 извлеките седло, предварительно нарезав в нем резьбу. Чтобы избежать попадания стружки в клапан, в отверстие седла заложите консистентную смазку. При запрессовке нового седла применяйте оправку.

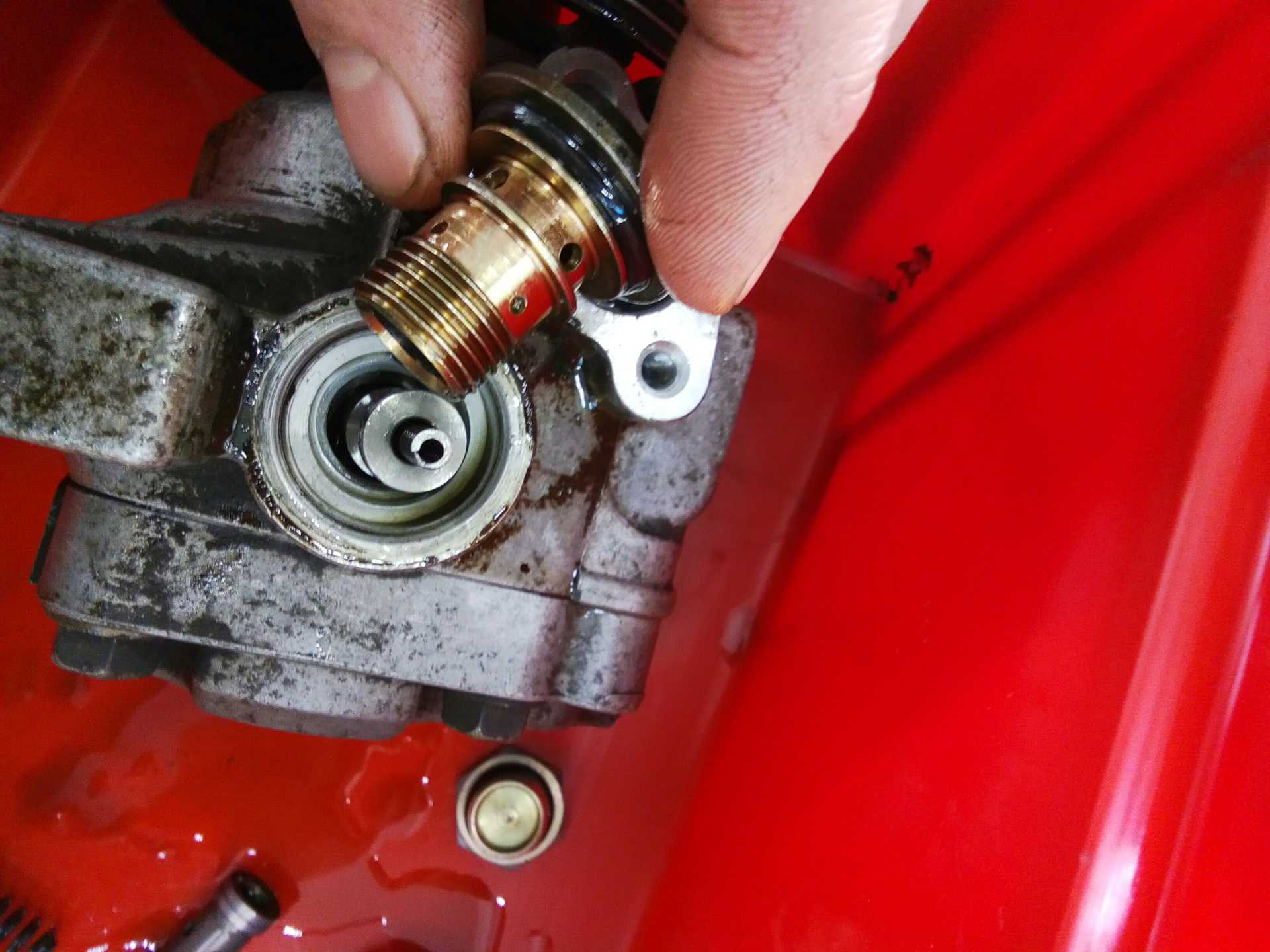

Проверьте легкость и плавность перемещения перепускного клапана в отверстии крышки под действием собственного веса. При проверке пружина клапана должна быть вынута. При необходимости клапан и отверстие в крышке промойте ацетоном, очистив их рабочие поверхности от прилипших посторонних частиц или заусенцев.

Примечание:

Клапан и крышка подобраны на заводе индивидуально, поэтому не разукомплектовывайте эту пару (зазор в ней на новом насосе составляет 0,013…0,023 мм). При обнаружении недопустимого износа в этой паре (насос не обеспечивает требуемой подачи) клапан и крышку замените, комплектно.

Проверьте величину давления настройки предохранительного клапана насоса и затяжку его седла. Клапан проверяйте в специальном приспособлении, позволяющем подвести масло под давлением к отверстию в его седле, например, нагрузочно-измерительном стенде МТ-60 (Польша). При давлении масла до 7355 кПа (75 кгс/см²) утечки из-под предохранительного клапана недопустимы. Если утечки имеются, то проверьте состояние деталей клапана. Для этого отверните седло клапана, сохранив имеющиеся регулировочные прокладки, промойте полость, в которой размещены пружина и шарик, и проверьте чистоту отверстия в седле.

Проверьте целостность пружины и соберите клапан, затянув его седло с моментом 14,7… 19,6 Н·м.

Клапан должен открываться при давлении 8336…8826 кПа (85… 90 кгс/см²) и пропускать при этом непрерывную струю масла. Если клапан срабатывает при меньшем давлении, то причиной дефекта может быть осадка его пружины вследствие случившегося ранее перегрева насоса. В этом случае, чтобы ликвидировать указанный дефект, допускается снятие регулировочных прокладок из-под седла предохранительного клапана.

ГУР устройство и принцип действия

Назначение гидроусилителя рулевого управления — не только облегчать автомобилисту управление транспортным средством при маневрах, а и смягчать удары от поврежденного дорожного полотна и неровностей

Особо важно то, что ГУР существенно снижает риск ДТП в условиях разрыва покрышки, в особенности на передних колесах

Гидроусилитель является закрытой гидросистемой, в состав которой входит:

• Силовой цилиндр. Еще называется гидроцилиндром. Выполняет опцию поворота колес. Жидкость в ГУР давит под давлением на поршень и заставляет шток выдвигаться, что влечет за собой поворот колес. Чтобы задвинуть назад шток, жидкость давит на поршень с обратной стороны, и колеса возвращаются в изначальное положение. Гидроцилиндр может находится или на рулевом механизме, или между корпусом транспортного средства и рулевым приводом.
• Насос. Является главной деталью конструкции гидроусилителя рулевого колеса. С его помощью в гидроусилителе создается давление и выполняется циркуляция в системе масла. Крепится он возле мотора и приводится в действие от коленчатого вала с помощью шестеренчатой либо ременной передачи (привода).
• Распределительное устройство. Своего рода регулировщик, направляющий масло из бака в гидроцилиндр, а затем обратно. Монтируется или на вал рулевого механизма, или на другие его части. Есть два типа распределителей: роторный (золотник совершает вращательные движения) и осевой (поступательные).
• Бачок, куда заправляют гидравлическую жидкость, обеспечивающую функционирование и смазку всех комплектующих гидроусилителя. В нем расположен специальный фильтр для защиты от попадания грязи, поскольку распределитель очень чувствителен к этому. Уровень масла проверяется специальным щупом. Бачок имеет цилиндрическую форму и расположен под капотом, как правило, на видном место возле бачка с антифризом.
• Шланги высокого и низкого давления. Шланги высокого давления обеспечивают циркуляцию жидкости между гидроцилиндром, насосом и осевым или роторным распределителем. Шланги низкого давления возвращают данное масло из распределителя в бак, а также из бака в насос. Необходимо следить за тем, в каком состоянии находятся шланги, во избежание утечек жидкости, а также поломки всего механизма.
