Особенности обслуживания и диагностика узла
Для того, чтобы агрегат работал исправно, необходимо следить за его техническим состоянием, регулярно выполнять диагностику. При обнаружении неисправностей нужно как можно быстрее их устранять. Если генератор откажет, вся нагрузка ляжет на аккумуляторную батарею, а она быстро разрядится и машина станет недвижимой. Ремонт генераторной установки, в том числе и для Пассат Б3, состоит в замене узлов и деталей, вышедших из стоя.
Во время диагностики и эксплуатации машины необходимо соблюдать ряд правил, чтобы продлить срок службы генератора:
- не следует допускать, чтобы генераторная установка работала при отключенном аккумуляторе;
- во время диагностики не стоит проверять устройство на «искру», так как через выпрямительный блок проходит мощный ток, поэтому диоды выходят из строя;
- проверять диоды можно напряжением не выше номинального, то есть 12 В;
- если проводятся электросварочные работы, необходимо отключить провода от источников питания.
Характерные проблемы: мнение владельцев
Обычно владельцы сталкиваются с несколькими типичными проблемами для данного ДВС.
Это износ клапана EGR (клапана рециркуляции отработавших газов). Проявляется проблема повышенным «масложором», дымной работой мотора, реже – глухим стуком из-под капота. Решается такая ситуация устранением сопутствующих неисправностей и заменой самого клапана EGR.
Еще одна причина необычно шумной работы мотора кроется в изношенных гидравлических толкателях клапанов. Лучше менять их на новые, не дожидаясь проблем, вместе с заменой привода ГРМ.
Если водитель слышит характерный металлический звон, когда глушит мотор – двойному маховику сцепления пришел конец. Реже, но бывает, что звон изношенного маховика слышен на холостых оборотах. Придется менять комплект сцепления целиком. Правда, не все из модификаций 1.9 TDI оснащены двухмассовым маховиком в принципе.
Внезапная потеря тяги двигателем – признак «умирания» турбины. Решение проблемы зависит от результата диагностики. В худшем случае, турбокомпрессор под замену.
Другая беда, связанная с нестабильной работой мотора и потерей мощности – снижение компрессии в цилиндрах. Если снять ГБЦ и заменить прогоревшие седла клапанов, жизнь турбодизелю можно продлить еще на пару десятков тысяч километров.
Одна из самых серьезных гипотетических поломок связана с тем, что ролик натяжения приводного ремня навесного оборудования (генератора, ГУРа и т.п.) изламывается. Дальше цепь катастрофических событий: ремень обрывается, наматывается на шкив коленвала, может попасть под привод ремня ГРМ и привести к его проскоку. Что вызывает роковую встречу поршней и клапанов.
Поэтому важно регулярно проверять ролик – он не должен начать колебаться, а ремень должен быть достаточно натянут, а также нужно вовремя ремонтировать генератор. Если натяжитель перекошен, его нужно менять на оригинальный
Вообще, лучше менять оригинальный ролик каждую замену ремня ГРМ
Если он уже начал колебаться, у владельца есть примерно 20 тыс. км на решение вопроса
Вообще, лучше менять оригинальный ролик каждую замену ремня ГРМ. Если он уже начал колебаться, у владельца есть примерно 20 тыс. км на решение вопроса.
Замена, проверка и ремонт генератора VWTransporter
Генератор (4-цилиндровый дизельный двигатель с 10/92, 5-цилиндровый бензиновый двигатель с 10/91)
VW Т4 оснащен 3-фазным генератором переменного тока. В зависимости от модели и оснащения генераторы могут устанавливаться различной мощности. Мощность указана на токовой табличке на генераторе.
Если устанавливается дополнительное электрооборудование, необходимо проверить, достаточна ли мощность установленного генератора. При необходимости, установить генератор мощнее.
Генератор приводится в движение от коленвала клиновым ремнем. При этом ротор с обмоткой возбуждения вращается внутри неподвижной обмотки статора со скоростью в два раза превышающей скорость вращения двигателя.
По графитным щеткам, коллектору, обмотке возбуждения протекает ток возбуждения, образуя магнитное поле.
Положение магнитного поля относительно обмотки статора постоянно изменяется, соответственно вращению ротора. При этом в обмотке статора создается переменный ток.
| рис. 1 |
Так как аккумуляторная батарея может заряжаться только постоянным током, то переменный ток через диодный выпрямитель преобразуется в постоянный. Регулятор напряжения изменяет зарядный ток включением и выключением тока возбуждения, соответственно зарядному состоянию аккумуляторной батареи. Одновременно регулятор поддерживает постоянным рабочее напряжение около 14 В независимо от оборотов двигателя.
Меры предосторожности при обращении с генератором
При работах в электросистеме, в моторном отсеке, всегда отсоединять кабель массы (-) от аккумуляторной батареи.
Не путать кабель регулятора напряжения и генератора. Перед отсоединением пометить кабели клейкой лентой.
Не отсоединять аккумуляторную батарею или регулятор напряжения при работающем двигателе.
Не снимать генератор при подсоединенной аккумуляторной батарее.
При проведении электросварочных работ на машинах всегда отсоединять аккумуляторную батарею.
| рис. 2 |
Проверка напряжения генератора
1. Подсоединить вольтметр к плюсовому и минусовому полюсу аккумуляторной батареи.
2. Запустить двигатель. Напряжение во время запуска должно упасть до 8 В (при наружной температуре +20° С).
3. Поднять обороты двигателя до 3000 об/мин. Напряжение должно составлять 13,5 В – 14,5 В. Это доказательство тому, что генератор и регулятор работают. Напряжение генератора (бортовое напряжение) должно быть больше напряжения аккумуляторной батареи для того, чтобы во время эксплуатации аккумуляторная батарея заряжалась.
4. Проверить стабильность регулятора. Для этого включить дальний свет и повторить измерение на 3000 об/мин. Измеренное напряжение не должно превышать измеренное ранее более, чем на 0,4 В.
5. Если измеренные значения лежат за пределами требуемого значения, проверить генератор на СТО.
Снятие и установка генератора
| рис. 3 |
1. Выключить зажигание.
2. Отсоединить кабель массы (-) от аккумуляторной батареи.
После отсоединения аккумуляторной батареи стирается память радиоприемника и электронных блоков управления. Если радиоприемник закодирован, то перед отсоединением аккумуляторной батареи запомнить радиокод. Без кода, после подсоединения аккумуляторной батареи, радиоприемник работать не будет.
3. Если имеется, отсоединить воздушный шланг сзади на генераторе.
| рис. 4 |
4. Снять защитный колпак, отсоединить толстый провод (В+) и тонкий (D+) (см. рис. Схема включения генератора) от контактов (1) и (2).
5. 4-цилиндровый бензиновый двигатель: ослабить винты из кронштейна генератора. Для этого вставить 6 мм ключ для винтов с внутренним шестигранником спереди, в отверстие ограждения зубчатого ремня и вывинтить винты.
6. 5-цилиндровые двигатели и 4-цилиндровый дизельный двигатель: ослабить винты на кронштейне генератора.
7. Ослабить и снять клиновой ремень. Машины с клиновым зубчатым ремнем
| рис. 5 |
8. Ременной привод с натяжным роликом: приподнять натяжной ролик с помощью рычага VW 3299 или монтировки, ослабить клиновой зубчатый ремень и снять с ременного шкива генератора.
9. Ременной привод без натяжного ролика: нажать на генератор вниз с помощью рычага VW-3297 или монтировки, ослабить клиновой зубчатый ремень и снять с ременного шкива генератора.
Помимо непредвиденных поломок и неисправностей, существует определённый технический регламент, по которому нужно проводить подтяжку генераторного ремня. В случае усиленного износа и обнаружения видимых тому подтверждений рекомендуется сразу произвести замену этой комплектующей на новую. Рассмотрим, какой информацией следует обладать автолюбителю, чтобы своевременно поддерживать узел в работоспособном состоянии.
Как заменить ремень генератора Volkswagen T4
Если при очередном осмотре вы обнаружили, что ремень начал трескаться, расслаиваться, на нём появились хорошо заметные дефекты – лучше его заменить во избежание порыва, который окажется для вас полной неожиданностью.
Замену ремня генератора Т4 можно выполнить самостоятельно по следующему алгоритму:
- демонтируем защиту картера силового агрегата;
- если вы снимаете ремень для проверки его состояния – пометьте направление его вращения;
- монтировкой сдвиньте рычаг натяжного ролика ременного привода в направлении, противоположном прижимной силе пружины, что ослабит натяжение ремня и его можно будет снять со шкива генератора, а затем и с остальных шкивов;
- если ремень находится в удовлетворительном состоянии, надевать его нужно так, чтобы он вращался, как прежде. В противном случае высок риск его быстрого износа и порыва;
- надевать новый ремень рекомендуется со шкива коленвала. Той же монтировкой двигаем рычаг натяжного ролика в направлении, позволяющем надеть ремень, после чего плавно отпускаем рычаг, а подпружиненный натяжной ролик обеспечит необходимое натяжение ремня;
- установите на место защиту картера, запустите мотор и проверьте, нет ли вибраций в ременном механизме.
Признаки неполадок генератора
Загорание или мигание контрольной лампочки зарядки АКБ на приборной панели – это оповещение водителя о том, что с генератором вашего Transporter возникли проблемы и он не в состоянии осуществлять подзарядку АКБ. О том, что он вырабатывает меньше электроэнергии, чем требуется, будет свидетельствовать и тусклый свет головной оптики. При полном выходе генератора из строя или обрыве приводного ремня электропитание вашего авто будет осуществляться исключительно аккумулятором, ёмкости которого хватит ненадолго, после чего машина встанет
Поэтому так важно регулярно проверять состояние ремня генератора – именно он чаще всего становится виновником проблем
Установка
1. Установить генератор, привинтить к кронштейну, но не затягивать.
2. Если имеется, установить натяжной винт.
3. Проверить износ клинового ремня (см. рис. Расположение клинового зубчатого ремня 4-цилиндрового двигателя), при необходимости заменить.
4. Надеть и натянуть клиновой, зубчатый ремень на шкив генератора.
5. Затянуть натяжные винты кронштейна. Моменты затяжки: до 9/92 – 35 Н·м. Винты кронштейна: у 4-цилиндрового дизельного двигателя: 50 Н·м. С 10/92 – 25 Н·м.
6. Подсоединить к генератору электропроводку.
7. Подсоединить кабель массы (-) к аккумуляторной батарее.
Внимание! Подсоединить аккумуляторную батарею только при выключенном зажигании, в противном случае выйдет из строя блок управления системой впрыска. 8
Установить время на часах
8. Установить время на часах.
9. Ввести в радиоприемник противоугонный код.
Стартер — общие сведения Volkswagen Transporter 2003, Силовые устройства Зарядка аккумуляторной батареи Volkswagen Transporter 2003, Силовые устройства
Дизельный двигатель яаз 6 цилиндров

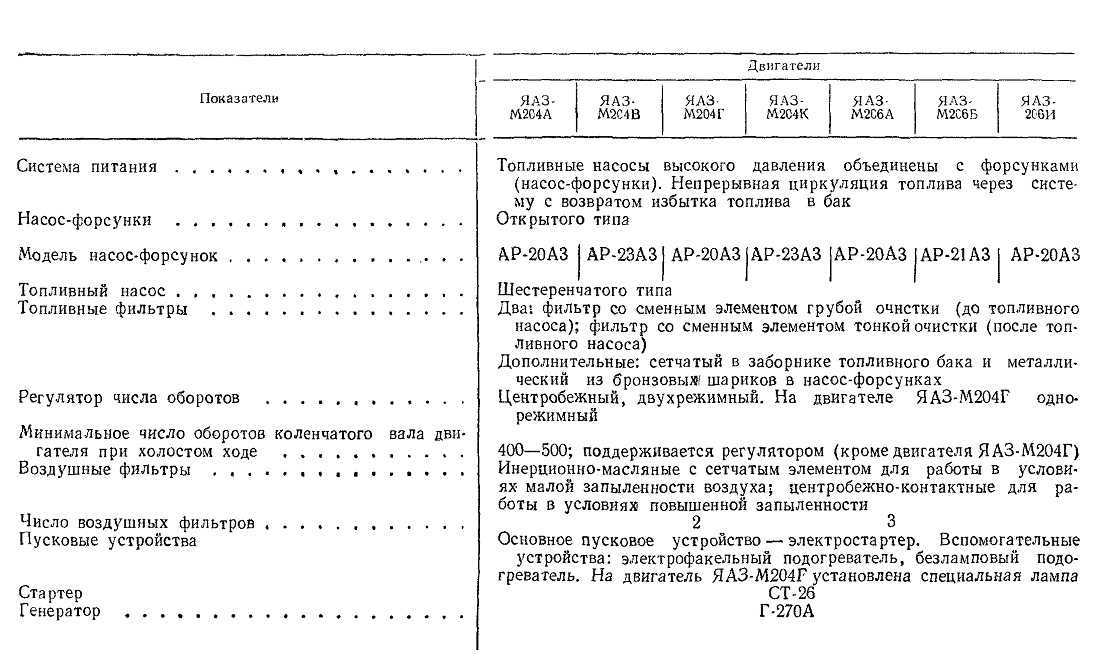

ЯАЗ-М204 и ЯАЗ-М206. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Общий литраж деигателя (рабочий объем, отнесен
ный ко всему ходу поршня), л . .
Номинальное число оборотов а минуту Эксплуатационная мощность двигателя со стандарт ным вспомогательным оборудованием* в я.с при числе оборотов в минуту:
Максимальный крутящий момент, кгм
Число оборотов в минуту, соответствующее макси
мальному крутящему моменту Сухой вес двигателя (без коробки передач и сцепления, с воздушными, масляными и топливными фильтрами, вентилятором, водяным насосом, ге
Минимальный гарантируемый удельный расход топ
Стандартное вспомогательное оборудование: вентилятор, компрессор, генератор, глушитель шума отработавших
Показатели 8 Давление масла в системе смазки при номинальном числе оборотов и температуре масла 95—105°С,
Емкость системы охлаждения (без радиатора), л . Номинальная подача топлива (при 2000 об/мин коленчатого вала), мм3 на цикл.
Степень сжатия (отнесенная ко всему ходу поршня)
Масляные фильтры. Удельный расход масла Масляный радиатор Система охлаждения
Система питания Насос-форсунки . , .
Топливный насос . , . Топливные фильтры Регулятор числа оборотов .
Минимальное число оборотов коленчатого вала двигателя при холостом ходе .
Воздушные фильтры. Число воздушных фильтров Пусковые устройства Стартер
Емкость аккумуляторных батарей, а-ч, не менее
Источник
Тюнинг двигателей 3.6 FSI
Чип-тюнинг
В отличие от многих атмосферных двигателей, где чип-тюнинг ничего особенного не дает, здесь все иначе. В России продавали задушенный под низкий налог 3.6 FSI 249 л.с. Мощность снижена главным образом программно, и прошивкой можно вернуть заводские 280 л.с. вместе с 390 Нм крутящего момента, иногда чуть больше. Есть много различных компаний, которые с радостью сделают такой чип-тюнинг. Существует и второй вариант — более агрессивная прошивка Stage 2 вместе с выхлопом без катализаторов. Это дает 300 л.с. или даже немного больше.
Прошивать версии на 280 л.с. не имеет смысла, ощутить прибавку в 10-20 л.с. будет очень сложно.
Для желающих получить 300+ л.с., есть хорошее и надежное решение от HGP, которые построят вам 3.6 FSI Biturbo и мотор покажет более 700 л.с. Для этого нужен турбокит на основе турбин HGP R28, весь впуск и выпуск, доработки по топливной, снижение степени сжатия, прошивка, усиление DSG. Но подробно останавливаться на этом не имеет смысла, цена удовольствия запредельная и проще сменить автомобиль.
РЕЙТИНГ ДВИГАТЕЛЯ: 5-
Снятие
1. Выключить зажигание.
2. Отсоединить кабель массы (-) от аккумуляторной батареи.
Внимание! После отсоединения аккумуляторной батареи стирается память радиоприемника и электронных блоков управления. Если радиоприемник закодирован, то перед отсоединением аккумуляторной батареи запомнить радиокод
Без кода, после подсоединения аккумуляторной батареи, радиоприемник работать не будет.
3. Если имеется, отсоединить воздушный шланг сзади на генераторе.
4. Снять защитный колпак, отсоединить толстый провод (В) и тонкий (D) (см. рис. Схема включения генератора) от контактов (1) и (2).
5. 4-цилиндровый бензиновый двигатель: ослабить винты из кронштейна генератора. Для этого вставить 6 мм ключ для винтов с внутренним шестигранником спереди, в отверстие ограждения зубчатого ремня и вывинтить винты.
6. 5-цилиндровые двигатели и 4-цилиндровый дизельный двигатель: ослабить винты на кронштейне генератора.
7. Ослабить и снять клиновой ремень.
Машины с клиновым зубчатым ремнем
8. Ременной привод с натяжным роликом: приподнять натяжной ролик с помощью рычага VW 3299 или монтировки, ослабить клиновой зубчатый ремень и снять с ременного шкива генератора.
9. Ременной привод без натяжного ролика: нажать на генератор вниз с помощью рычага VW-3297 или монтировки, ослабить клиновой зубчатый ремень и снять с ременного шкива генератора.
Внимание! Винты кронштейна (1, 2) должны быть ослаблены не менее, чем на 1 оборот. 10
Вывинтить винты кронштейна генератора и снять генератор
10. Вывинтить винты кронштейна генератора и снять генератор.
Кабина грузовика ГАЗ-3309
Кабина у автомобиля ГАЗ-3309 является такой же, как и у всех прочих моделей среднетоннажного семейства Горьковского автозавода. Она цельнометаллическая, двухместная, с простым и лаконичным дизайном как внешнего вида, так и интерьера. Во внутреннем и внешнем облике определяющими являются прямые контуры с резкими гранями.
Кабина снабжена дверями с широким проёмом, крупным остеклением с высокой обзорностью; двумя большими боковыми зеркалами заднего вида с ручной регулировкой. Капот крупный, аллигаторного типа, обеспечивающий удобный доступ в моторный отсек с трёх сторон.
Сиденья водителя и пассажира – раздельные, удобные, с высокой спинкой, имитацией боковой поддержки и регулировкой в горизонтальном и вертикальном направлениях (у водительского). Оба кресла оборудованы трёхточечными ремнями безопасности. В кабине предусмотрены специальные крючки для одежды. У ГАЗ-3309 достаточно мощный отопитель (жидкостный, с радиатором, включённым в систему охлаждения двигателя).
Признаки неполадок генератора
Загорание или мигание контрольной лампочки зарядки АКБ на приборной панели – это оповещение водителя о том, что с генератором вашего Transporter возникли проблемы и он не в состоянии осуществлять подзарядку АКБ. О том, что он вырабатывает меньше электроэнергии, чем требуется, будет свидетельствовать и тусклый свет головной оптики. При полном выходе генератора из строя или обрыве приводного ремня электропитание вашего авто будет осуществляться исключительно аккумулятором, ёмкости которого хватит ненадолго, после чего машина встанет
Поэтому так важно регулярно проверять состояние ремня генератора – именно он чаще всего становится виновником проблем
Как заменить ремень генератора Volkswagen T4
Если при очередном осмотре вы обнаружили, что ремень начал трескаться, расслаиваться, на нём появились хорошо заметные дефекты – лучше его заменить во избежание порыва, который окажется для вас полной неожиданностью.
Замену ремня генератора Т4 можно выполнить самостоятельно по следующему алгоритму:
- демонтируем защиту картера силового агрегата;
- если вы снимаете ремень для проверки его состояния – пометьте направление его вращения;
- монтировкой сдвиньте рычаг натяжного ролика ременного привода в направлении, противоположном прижимной силе пружины, что ослабит натяжение ремня и его можно будет снять со шкива генератора, а затем и с остальных шкивов;
- если ремень находится в удовлетворительном состоянии, надевать его нужно так, чтобы он вращался, как прежде. В противном случае высок риск его быстрого износа и порыва;
- надевать новый ремень рекомендуется со шкива коленвала. Той же монтировкой двигаем рычаг натяжного ролика в направлении, позволяющем надеть ремень, после чего плавно отпускаем рычаг, а подпружиненный натяжной ролик обеспечит необходимое натяжение ремня;
- установите на место защиту картера, запустите мотор и проверьте, нет ли вибраций в ременном механизме.
Как заменить ремень генератора Volkswagen T4
Если при очередном осмотре вы обнаружили, что ремень начал трескаться, расслаиваться, на нём появились хорошо заметные дефекты – лучше его заменить во избежание порыва, который окажется для вас полной неожиданностью.
Замену ремня генератора Т4 можно выполнить самостоятельно по следующему алгоритму:
- демонтируем защиту картера силового агрегата;
- если вы снимаете ремень для проверки его состояния – пометьте направление его вращения;
- монтировкой сдвиньте рычаг натяжного ролика ременного привода в направлении, противоположном прижимной силе пружины, что ослабит натяжение ремня и его можно будет снять со шкива генератора, а затем и с остальных шкивов;
- если ремень находится в удовлетворительном состоянии, надевать его нужно так, чтобы он вращался, как прежде. В противном случае высок риск его быстрого износа и порыва;
- надевать новый ремень рекомендуется со шкива коленвала. Той же монтировкой двигаем рычаг натяжного ролика в направлении, позволяющем надеть ремень, после чего плавно отпускаем рычаг, а подпружиненный натяжной ролик обеспечит необходимое натяжение ремня;
- установите на место защиту картера, запустите мотор и проверьте, нет ли вибраций в ременном механизме.
Особенности
D4HA двигатель, характеристики которого предоставлены выше, обозначается как D4HA 2.0 CRDI. Последняя приставка расшифровывается как Коммон Райл Директ, что в переводе на родной язык означает о наличии системы универсального впрыска топлива. Этот силовой агрегат устанавливался только на дизельные автомобили от корейских производителей, поскольку был разработан инженерами этих компаний. Но на автомобильном рынке в достаточном количестве также находятся и другие версии подобных силовых агрегатов. Например, TDI от Фольксваген, или CDI CRD от Мерседес.
Все силовые агрегаты, оснащенные системой прямого непосредственного впрыска топлива, имеют типичные неисправности и положительные качества. Проблемы D4HA не являются исключением из общих правил. Основным положительным качеством является то, что такие моторы отличаются сниженным потреблением топлива (всего порядка 7 литров в смешанном цикле) и очень чистыми выхлопными газами.
Одна из самых главных особенностей, которыми выделяются моторы Киа Cпортейдж D4HA, является то, что дизельное топливо подается к форсункам от общей рейки, которая удерживает солярку под большим давлением. Это довольно выгодное и существенное отличие от привычных конструкций силовых агрегатов, в которых топливный насос высокого давления ограничен в объеме нагнетания.
Это приводит к тому, что turbo дизельный двигатель D4HA имеете очень большое количество бесспорных преимуществ перед другими силовыми агрегатами:
Лучший бензиновый двигатель
Выбрать единый лучший двигатель невозможно. Исходить необходимо из требований автовладельца к силовому агрегату. Так при желании обладать мотором, который способен преодолеть миллион километров до капитального ремонта, рекомендуется присмотреться к 4G63. Эти легендарные двигатели имеют огромный запас прочности и часто используются для свапа.
4G63
Самым ремонтопригодным является 4G32. Двигатель имеет доступные запчасти и простую конструкцию. При желании обладать мотором по новее, рекомендуется присмотреться к 4J12.
Лучшим шестицилиндровым двигателем является 6G71. Его надежность хорошо оценивают владельцы коммерческого транспорта. При желании иметь хороший и мощный силовой агрегат, выбор рекомендуется делать в сторону 6G74.

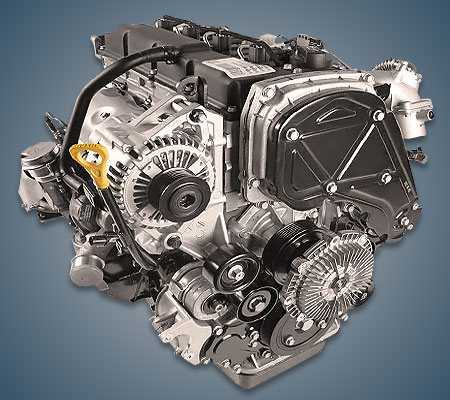

Описание устройства мотора D4CB 2.5 CRDi
В 2001 году на микроавтобусах H-1 и Starex дебютировал дизельный мотор объемом 2.5 литра. До этого Hyundai-Kia выпускала клоны Mitsubishi 4D56, а новый двигатель серьезно отличался: это уже был не вихрекамерный дизель, а вполне современный агрегат с системой Common Rail. Тут чугунный блок на 4 цилиндра, 16-клапанная алюминиевая головка с гидрокомпенсаторами, навороченный привод ГРМ из трех цепей, интеркулер и естественно блок балансирных валов.
Всего существовало три поколения
таких дизелей, под эконормы ЕВРО 3, 4 и 5 соответственно.
Первое поколение
этого агрегата оснащалось системой Common Rail с давлением до 1360 бар, турбиной Garrett GT1752LS и развивало 116 — 140 л.с., а также 314 — 343 Нм крутящего момента.
Второе поколение
представили в 2006 году, появилась новая система CR с давлением 1600 бар и турбина с изменяемой геометрией BorgWarner BV43, мощность возросла до 170 л.с. и 392 Нм.
Третье поколение
появилось в 2011 году, тут CR с давлением в 1800 бар и турбина MHI TD03L4. Степень сжатия понизили с 17.7 до 16.4, мощность осталась той же, а момент вырос до 441 Нм.
Англоязычный мануал для D4CB вы найдете здесь
Активнее всего этот дизель обсуждают на Kia-Club
Источник
Модификации
| Тип | 123432 | 123437 | 123452 | |
| 35 | 36 | 50 | 49 | |
| Вес в упаковке (кг) | 19 | 19 | 20 | 21,5 |
| Коленвал | 693594 | 693403 | 693403 | 694439 |
| Вал отбора мощности | Резьбовой 5/8-18 | Диаметр 3/4″, под шпонку, резьба 5/16-24 | Диаметр 3/4″, под шпонку, резьба 5/16-24 | Редуктор 6:1, вращение против часовой стрелки, передаточный вал диаметром 3/4″, под шпонку |
| Размер | 2-27/64(c) | 2-27/64(c) | 2-27/64(c) | 2(a) |
| Положение стартера | 10:30 | 10:30 | 10:30 | 10:30 |
| Масляный фильтр и слив | D | D | D | D |
| Регулятор | M | M | M | M |
| Управление | MF | R/AG/MF | R/AG/MF | R/AG/MF |
| Дроссель | X | X | X | X |
| Топливный бак (л) | 3,8 | 3,8 | 3,8 | 3,8 |
| Датчик уровня масла | X | X | X | X |
| Скорость контроллера | 4000 | 3600 | 3600 | 3600 |
| Примечание | * | * | * ** |
* Шарикоподшипник на ВОМ и магнето.
** Двигатель оснащен 12-вольтовым стартером и 1,5-миллиметровым генератором переменного тока.
Как снять генератор т4
Генератор (4-цилиндровый дизельный двигатель с 10/92, 5-цилиндровый бензиновый двигатель с 10/91)
VW Т4 оснащен 3-фазным генератором переменного тока. В зависимости от модели и оснащения генераторы могут устанавливаться различной мощности. Мощность указана на токовой табличке на генераторе.
Если устанавливается дополнительное электрооборудование, необходимо проверить, достаточна ли мощность установленного генератора. При необходимости, установить генератор мощнее.
Генератор приводится в движение от коленвала клиновым ремнем. При этом ротор с обмоткой возбуждения вращается внутри неподвижной обмотки статора со скоростью в два раза превышающей скорость вращения двигателя.
По графитным щеткам, коллектору, обмотке возбуждения протекает ток возбуждения, образуя магнитное поле.
Положение магнитного поля относительно обмотки статора постоянно изменяется, соответственно вращению ротора. При этом в обмотке статора создается переменный ток.
Так как аккумуляторная батарея может заряжаться только постоянным током, то переменный ток через диодный выпрямитель преобразуется в постоянный
Регулятор напряжения изменяет зарядный ток включением и выключением тока возбуждения, соответственно зарядному состоянию аккумуляторной батареи. Одновременно регулятор поддерживает постоянным рабочее напряжение около 14 В независимо от оборотов двигателя.
Меры предосторожности при обращении с генератором
При работах в электросистеме, в моторном отсеке, всегда отсоединять кабель массы (-) от аккумуляторной батареи.
Не путать кабель регулятора напряжения и генератора. Перед отсоединением пометить кабели клейкой лентой.
Не отсоединять аккумуляторную батарею или регулятор напряжения при работающем двигателе.
Не снимать генератор при подсоединенной аккумуляторной батарее.
При проведении электросварочных работ на машинах всегда отсоединять аккумуляторную батарею.
Проверка напряжения генератора
1. Подсоединить вольтметр к плюсовому и минусовому полюсу аккумуляторной батареи.
2. Запустить двигатель. Напряжение во время запуска должно упасть до 8 В (при наружной температуре +20° С).
3. Поднять обороты двигателя до 3000 об/мин. Напряжение должно составлять 13,5 В – 14,5 В. Это доказательство тому, что генератор и регулятор работают
Напряжение генератора (бортовое напряжение) должно быть больше напряжения аккумуляторной батареи для того, чтобы во время эксплуатации аккумуляторная батарея заряжалась.
4. Проверить стабильность регулятора. Для этого включить дальний свет и повторить измерение на 3000 об/мин. Измеренное напряжение не должно превышать измеренное ранее более, чем на 0,4 В.
5. Если измеренные значения лежат за пределами требуемого значения, проверить генератор на СТО.
Снятие и установка генератора
Снятие
1. Выключить зажигание.
2. Отсоединить кабель массы (-) от аккумуляторной батареи.
После отсоединения аккумуляторной батареи стирается память радиоприемника и электронных блоков управления
Если радиоприемник закодирован, то перед отсоединением аккумуляторной батареи запомнить радиокод. Без кода, после подсоединения аккумуляторной батареи, радиоприемник работать не будет.
3. Если имеется, отсоединить воздушный шланг сзади на генераторе.
4. Снять защитный колпак, отсоединить толстый провод (В+) и тонкий (D+) (см. рис. Схема включения генератора) от контактов (1) и (2).
5. 4-цилиндровый бензиновый двигатель: ослабить винты из кронштейна генератора. Для этого вставить 6 мм ключ для винтов с внутренним шестигранником спереди, в отверстие ограждения зубчатого ремня и вывинтить винты.
6. 5-цилиндровые двигатели и 4-цилиндровый дизельный двигатель: ослабить винты на кронштейне генератора.
7. Ослабить и снять клиновой ремень. Машины с клиновым зубчатым ремнем
8. Ременной привод с натяжным роликом: приподнять натяжной ролик с помощью рычага VW 3299 или монтировки, ослабить клиновой зубчатый ремень и снять с ременного шкива генератора.
9. Ременной привод без натяжного ролика: нажать на генератор вниз с помощью рычага VW-3297 или монтировки, ослабить клиновой зубчатый ремень и снять с ременного шкива генератора.
Винты кронштейна (1, 2) должны быть ослаблены не менее чем на 1 оборот.
10. Вывинтить винты кронштейна генератора и снять генератор.
Производство двигателей Mitsubishi
Компания Mitsubishi Motors Corporation берет свое начало в 1870 году. Она является известным производителем автомобильных двигателей. Компания входит в крупнейшую производственную группу Mitsubishi Group. Моторы пользуются большим спросом. Их можно встретить на многих японских, корейских, китайских и европейских машинах.
Линейка моторов Mitsubishi включает бензиновые и дизельные двигатели. Большинство силовых установок имеют четырехцилиндровую компоновку. Присутствуют в модельном ряде и трехцилиндровые с шестицилиндровыми варианты. Все они доказали удачность своих конструкций и отсутствие инженерных просчетов. Основная часть двигателей выпускается на заводах:
- Kyoto engine plant;
- Hyundai Motor Manufacturing Alabama;
- Mizushima plant;
- Shiga plant;
- Hyundai Ulsan Plant.
Некоторые модели двигателей Mitsubishi показывают невероятную склонность к тюнингу. Их часто приобретают для свапа. Блок цилиндров таких агрегатов без проблем выдерживает внушительную мощность. Моторы нашли свое применение на спортивных автомобилях, внедорожниках и кроссоверах.
В 1996 году Mitsubishi представила новую систему непосредственного впрыска топлива. GDI позволила достичь более оптимального воспламенения горючего. Появилась возможность подавать в рабочую камеру обедненную смесь. В результате удалось повысить компактность силовых агрегатов, их экономичность и удельную мощность с единицы объема.
Как устроен и работает генератор Volkswagen Т4
На Volkswagen Т4 устанавливались трёхфазные генераторы переменного тока, мощность которых варьировалась в зависимости от модификации авто – мощности двигателя, его типа (бензин-дизель), оснащения.
Принцип работы генератора Transporter Т4 стандартен для всех современных авто: его вал приводится в движение коленвалом мотора посредством поликлинового ремня. Благодаря ременному приводу ротор вращается внутри корпуса с неподвижным статором примерно вдвое быстрее, чем коленвал. При этом возникает ток возбуждения, протекающий по цепи щётки-коллектор-обмотка, формирующий переменное магнитное поле. Поскольку его направление касательно обмотки статора постоянно меняется, формируемый статором ток тоже является переменным.
А поскольку АКБ и все приборы автомобиля нуждаются в питании постоянным током, генератор оснащается диодным мостом, преобразующим переменный ток в постоянный.
Но и это не всё. Коленвал силового агрегата может вращаться с разной скоростью, поэтому и выходные показатели генератора варьируются в довольно широких границах. Между тем напряжение зарядки АКБ не должно превышать 14,4 В, и чтобы аккумулятор не перезаряжался, в схему генератора включён регулятор напряжения, отключающий цепь генератор-АКБ, если напряжение на клеммах батареи больше выходного напряжения генератор (что говорит о полной зарядке аккумулятора) и обеспечивающий стабильность выходного напряжения независимости от частоты вращения коленвала.
