5 автомобилей с пятицилиндровыми моторами, о которых мы забыли.
Четырех, шести, и восьмицилиндровые двигатели являются обычными явлением. Но пятицилиндровые двигатели являются более редкими в автопромышленности. Впервые пятицилиндровый бензиновый мотор был представлен компанией Ауди на втором поколении Audi 100. C тех пор в мире появилось немало моделей с пятицилиндровыми моторами. К сожалению, многие потрясающие автомобили уже позабыты. Давайте вспомним наиболее знаковые автомобили с 5-ти цилиндровыми силовыми агрегатами.
Компания Ауди в отличие, от других производителей, выпустив впервые на Ауди 100 пятицилиндровый мотор, продолжает свою традицию, до сих пор оснащая некоторые модели двигателями с пятью цилиндрами. Так в 2,5 TFSI 5-ти цилиндровый двигатель Ауди начиная с 2010 года 7 раз подряд признавался лучшим силовым агрегатом года.
Стоит отметить, что все новые Audi TT RS в наши дни до сих пор оснащаются пятицилиндровыми мощными моторами.
Но Ауди, не единственный автопроизводитель, которая использовала пятицилиндровые силовые агрегаты. Вот пять других автомобилей, которые также имеют мотор с пятью цилиндрами.
Компания Хонда известна своими впечатляющими четырехцилиндровыми двигателями, которые имеют потрясающие соотношение лошадиных сил на 1 литр объема мотора. Но знаете ли вы что Японская компания оснащала Acura Vigor 2,5 литровым 5-ти цилиндровым мотором?
Эту машину вы вряд ли знаете, поскольку этот автомобиль был редок даже на рынке США, для которого и выпускалась эта модель. Эта модель что-то среднее между Honda Integra и Legend.
Пятицилиндровый мотор в Acura Vigor был установлен продольно, как будто машина была заднеприводной, хотя на самом деле автомобиль естественно был переднеприводным.
Мало кто знает о том, что компания Mercedes-Benz оснащала некоторые дизельные модификации автомобилей в кузове W123 пятицилиндровыми моторами. Это семейство двигателей считается одним из самых надежных того времени. Некоторые эксперты считают, что благодаря этим силовым агрегатам, и послужил росту популярности автомобилей Мерседес в кузове W123 в 1980-х годах.
Компания Land Rover использовала пятицилиндровые дизельные двигатели Td5 на своих популярных внедорожниках Defender. С 1998 года Land Rover Defender поставлялся с турбированными дизельными 5-ти цилиндровыми моторами. Производство этих моторов прекратилось в конце 2006 года.
Как и Ауди, компания Вольво регулярно используют пятицилиндровые двигателя для своих моделей. Например, на мощной версии Volvo 850, которая производилась с 1996 по 1997 года. Так на Volvo 850 R устанавливался 2,3 литровый турбированный 5-ти цилиндровый мотор.
В последнее время в связи с выходом новой модели Ford Focus RS стала забываться старая модель, которая оснащалась пятицилиндровым двигателем. Этот мотор имел такой же объем, как и пятицилиндровые моторы Ауди — 2,5 литра. Стоит отметить, что этот пятицилиндровый двигатель до сих пор используется во многих современных автомобилях Форд.
Но с учетом мощности нового Ford Focus RS публика быстро, к сожалению, забудет о старой модели, в которой устанавливался не плохой силовой агрегат с пятью цилиндрами.
Замена ременного привода
Самое главное в замене ремня, не сбить фазы распределения газов. Поэтому следует строго следить за совпадением всех меток. Во время работы нужно контролировать их расположение, чтобы не произошло смещения. Каких-то особенных инструментов при выполнении данной процедуры не потребуется. Это обычные ключи и головки, которые есть в любом гараже. Если все готово, тогда можно начинать.
1. Ставим машину на тормоз. Отключаем минус с аккумулятора. Снимаем защитный кожух с ГРМ.
2. Снимаем ремень генератора, предварительно ослабив его натяжитель.
3. Отверткой заклиниваем коленвал. Отвертку при этом нужно вставить между зубцами маховика.
4. Отворачиваем болт шкива коленвала, демонтируем шкив, а болт вворачиваем на свое место.

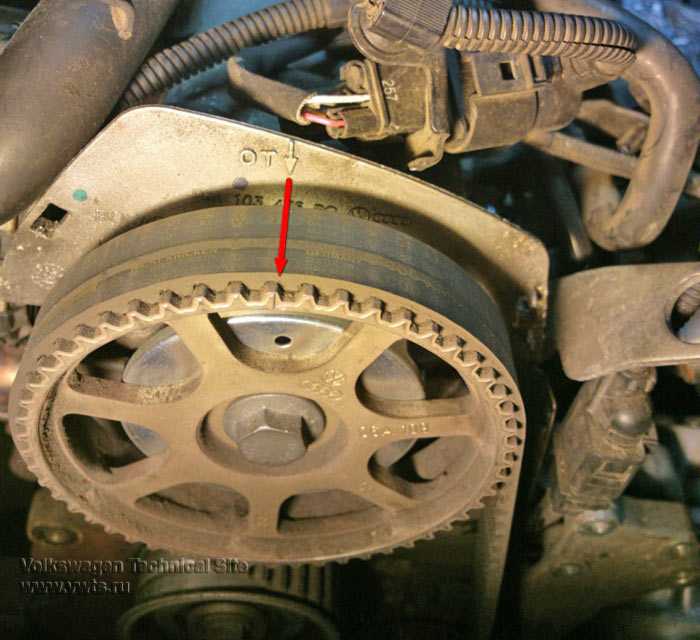

5. Теперь крутим коленвал до полного совпадения меток. Должны совпасть отметки на корпусе и звездочках.
6. Ослабляем натяжитель, демонтируем изношенный ременный привод, после чего снимаем и ролик.
7. Проверяем состояние помпы и сальников. Сальники лучше сразу заменить на новые, не дожидаясь, пока они протекут.
8. Устанавливаем новый натяжной ролик, после чего натягиваем ремень. Натягивать его нужно так, чтобы слабина была на стороне натяжного ролика
Еще раз хочется обратить внимание на совмещение меток.

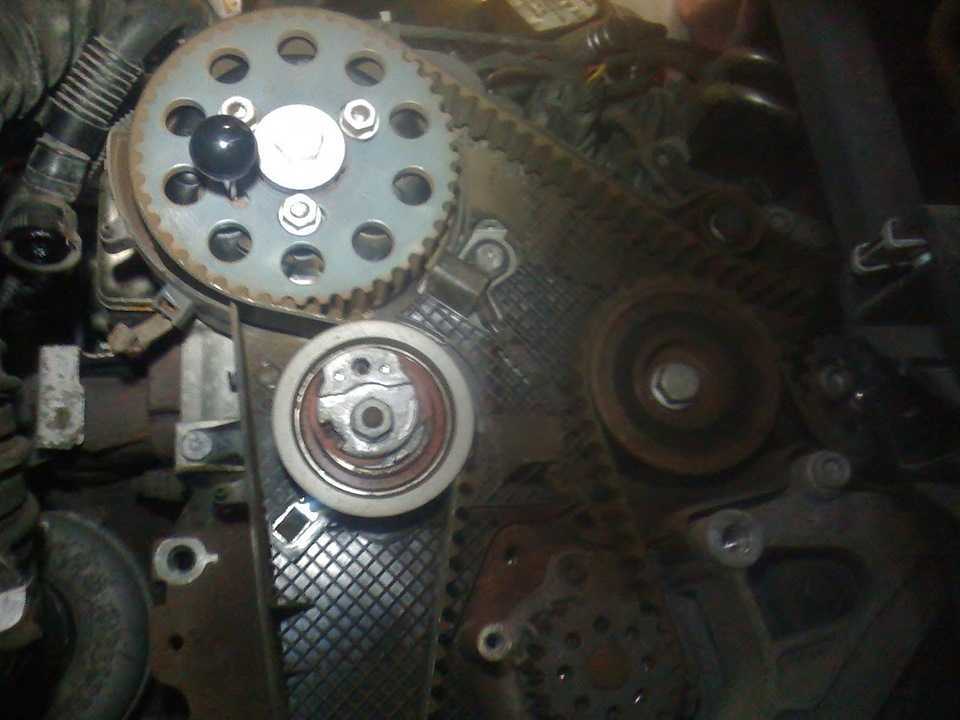

9. Теперь натягиваем новый ремень. Делать это мы будем при помощи натяжного ролика.
10
Устанавливаем остальные детали
Делать это мы будем при помощи натяжного ролика.
10. Устанавливаем остальные детали.
Когда необходимость замены ремня становится реальностью
Если при визуальном осмотре ремня на нем были обнаружены трещины или выпуклости, это значит, что его пора заменить на новый. Наличие масляных подтеков, также свидетельствует об этом. Кстати, если на ремне обнаружены масляные пятна, это значит, что герметизация нарушена, и сальник начал протекать. Масло губительно действует на ремень. Хоть он и сделан из резины высокого качества, но и она разъедается маслом и другими рабочими жидкостями. В конце концов, ремень может просто износиться, так как ресурс его работы исчерпался. На рисунке ниже видно, как будет выглядеть изношенный ремень:
Совершать замену ремня следует с определенной периодичностью. Не стоит дожидаться, когда ремень оборвется, лучше почаще проводить диагностику его состояния. Как правило, привод служит примерно 70 000 км. Но это только примерный регламент. На самом деле износиться он может гораздо раньше. Например, если эксплуатация транспортного средства происходит при экстремальных условиях, то это никак не будет способствовать продлению срока его службы. Повышенные нагрузки также в конце концов дадут о себе знать, и ремень износится быстрее. Не нужно увлекаться слишком быстрой ездой, это тоже может негативно сказаться на состоянии ремня.
Если ресурс работы ремня выработан, то его нужно менять. Конечно, можно это сделать и в автосервисе, но там это будет стоить немалых денег. Это можно проделать и самому. Для этого нужно лишь внимательно ознакомиться с инструкцией.
Добро пожаловать в мир Volvo modular!

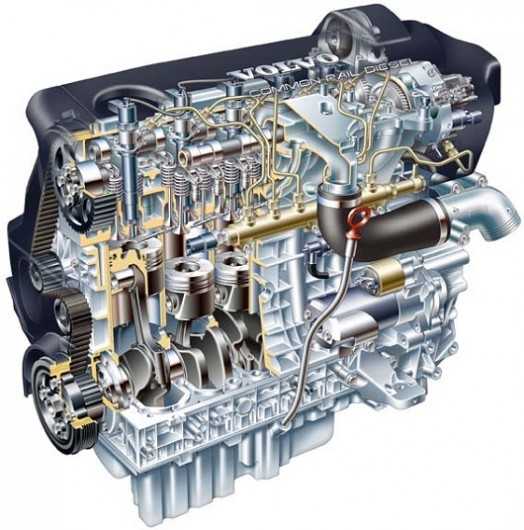

Volvo B5254: разработанное в рамках проекта «Галактика», семейство включало в себя четырех, пяти и шестицилиндровые варианты двигателей. Пятицилиндровый мотор Volvo, известный как B5254F дебютировал на модели 850 в июне 1991 года. Позже эти двигатели устанавливали на весь модельный ряд, за исключением первого поколения Volvo S40.

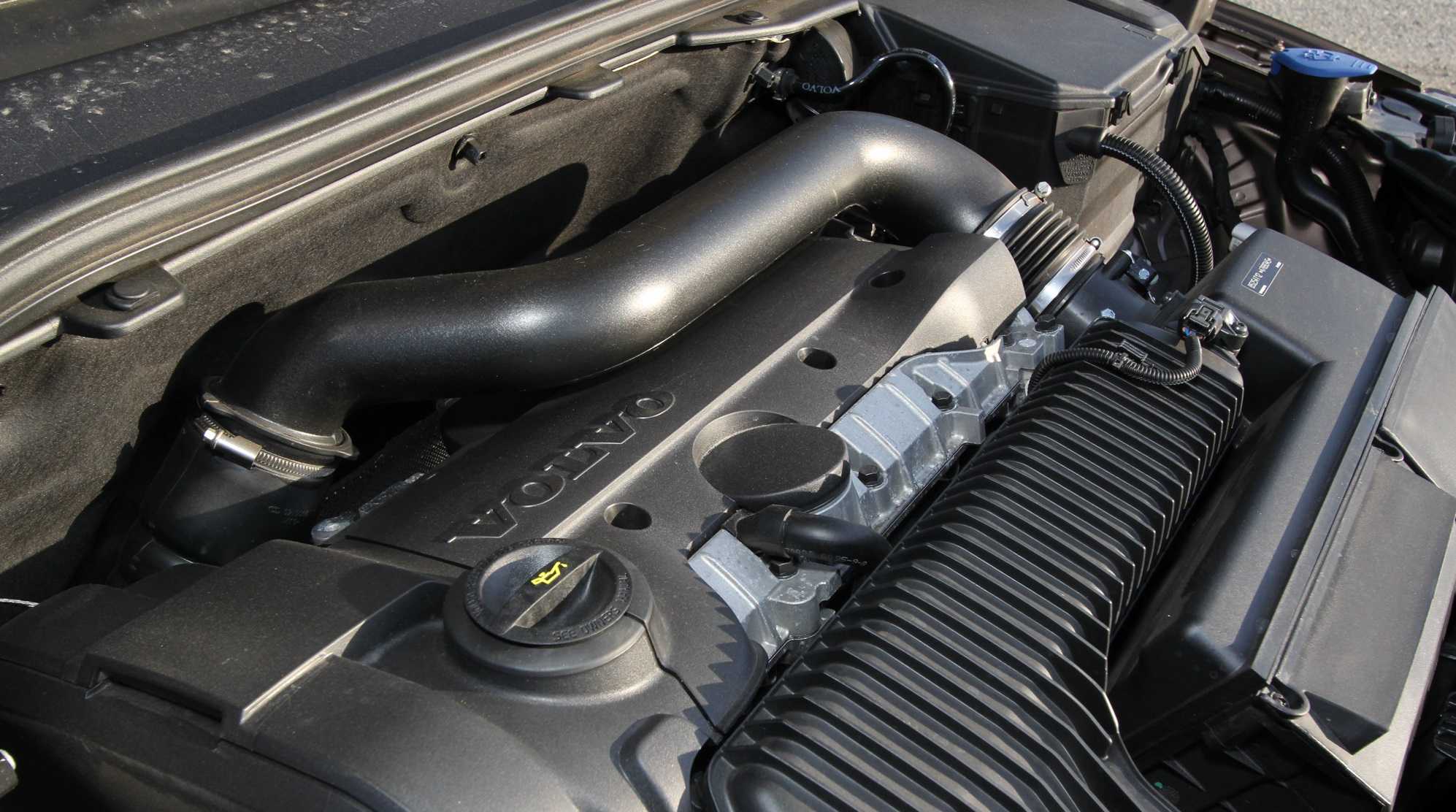

Вершиной развития «пятерок» от Volvo стал 2,5-литровый двигатель с турбонаддувом, подготовленный для прототипа C30 Polestar Performance Concept. На представленном в 2010 году, концепткаре, шведы установили двигатель B5254T7. Это тот же мотор, который использовался в серийном C30 T5, но с турбокомпрессором KKK К26, усиленными поршнями, шатунами и с другими распредвалами. Результатом стали 405 лошадей и 510 Нм крутящего момента, что в сочетании с дифференциалами Quaife, полным приводом, амортизаторами и пружинами Öhlins, другим передаточным числом рулевого управления и улучшенными тормозами, шинами и колесами превращало компактный Volvo в термоядерную бомбу!
Виды пятицилиндрового двигателя [ править | править код ]
I5 / R5 — рядный пятицилиндровый двигатель. Применяется в автомобильных транспортных средствах таких как легковые и грузовые автомобили.
VR5 — VR-образный двигатель c пятью цилиндрами. Цилиндры расположены в шахматном порядке. Используется в некоторых моделях автомобилей марки Volkswagen.
Звездообразный (радиальный) — цилиндры расположены вокруг оси вращения коленчатого вала. Применяется главным образом в авиационной технике.
Ровно сорок лет назад, в августе 1976 года, был представлен седан Audi 100 второго поколения, под капотом которого находился первый в истории компании пятицилиндровый мотор. Его создание стало результатом компромисса: хозяева из фирмы Volkswagen приняли решение двигать Audi вверх по рыночной лестнице, но разработка престижного шестицилиндрового мотора тогда оказалась слишком хлопотной, да и его размещение под капотом потребовало бы перекомпоновки моторного отсека. Поэтому в итоге было принято решение добавить еще один цилиндр к существующей рядной «четверке» семейства EA827. Получившийся двигатель объемом 2,1 л имел систему впрыска Bosch K-Jetronic и развивал 136 л.с. Это был первый в мире серийный бензиновый пятицилиндровый мотор, хотя выпуск аналогичных дизелей еще в 1974 году начал концерн Daimler-Benz.
Audi 100 5E с пятицилиндровым атмосферником (1976 год)

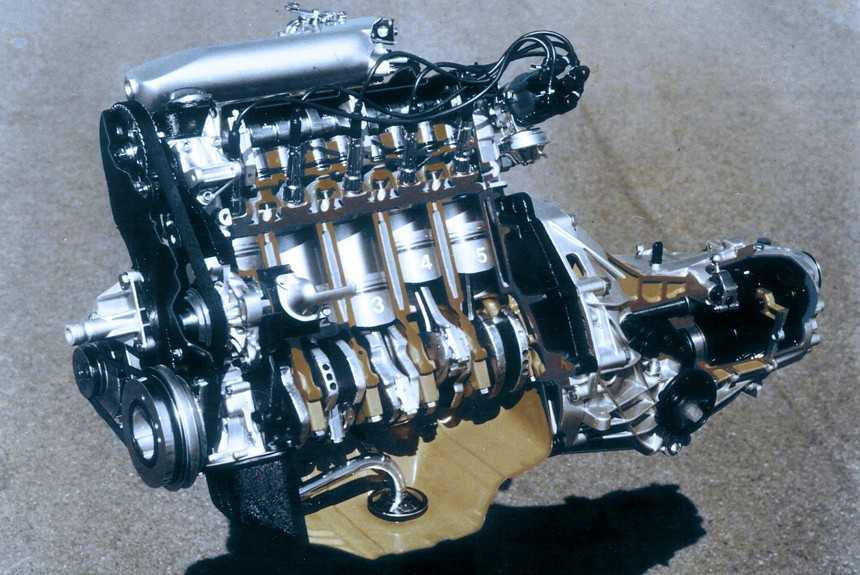

Уже в 1978 своя дизельная «пятерка» появилась и у Audi, а год спустя вышел наиболее дорогой седан Audi 200: бензиновый мотор 2.1 с турбокомпрессором KKK развивал 170 л.с.! Позже пятицилиндровые агрегаты устанавливали и на «младшие» модели Audi 80/90, а также на легендарные полноприводные купе Audi quattro. Именно на гоночной версии Sport quattro в 1983 году появилась новая головка блока с четырьмя клапанами на цилиндр.
В дальнейшем рабочий объем «пятерок» вырос до 2,5 л, а мощность наиболее «заряженной» версии на универсале Audi RS2 Avant, доводкой и сборкой которого занималась компания Porsche, достигала 315 л.с. Однако в 1991 году на модернизированном седане Audi 80 дебютировал мотор V6, и вскоре началось постепенное вытеснение пятицилиндровых агрегатов — со сцены они сошли в 1997 году.

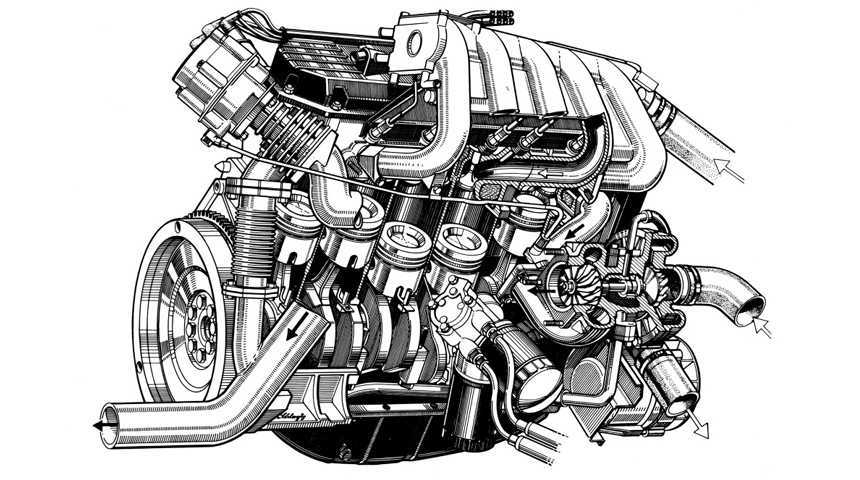

Турбопятерка от Audi quattro мощностью 200 л.с.
Второе рождение произошло неожиданно. Еще в 2005-м был разработан простой пятицилиндровый атмосферник 2.5, который устанавливали на автомобили Volkswagen Jetta, Golf/Rabbit и Passat для американского рынка. Именно этот агрегат и выбрали за основу инженеры Audi, когда потребовалось создать компактный, но мощный мотор для «горячей» двухдверки Audi TT RS (340 л.с.). Хотя головка блока и шатунно-поршневая группа были разработаны заново, а блок впервые отлили не из обычного, а из упрочненного чугуна, который раньше использовался только в дизелях TDI.
Сейчас эти моторы ставятся на автомобили Audi RS 3 Sportback и Audi RS Q3. А для TT RS нынешнего поколения разработан новый агрегат: рабочий объем остался прежним (2480 «кубиков»), но картер и другие детали теперь алюминиевые, установлен новый турбокомпрессор, более эффективный интеркулер, а также комбинированный впрыск топлива (в коллектор и напрямую в цилиндры). Мощность — 400 л.с.
Новейший пятицилиндровый турбомотор 2.5 TFSI
Интересно, что характерный «нечетный» звук и относительная компактность — единственные преимущества пятицилиндровых моторов
Дело в том, что они неважно уравновешены: если силы инерции компенсируются, то моменты от этих сил «гуляют» свободно. Во время работы двигателя по блоку постоянно пробегает волна изгибающего момента, поэтому блок должен быть весьма жестким, а для борьбы с вибрациями нужны особые опоры, противовесы или балансирные валы — это все дополнительные затраты
Audi TT RS нового поколения
Поэтому кроме Audi производством пятицилиндровых моторов сейчас занимается только Ford: такие дизели объемом 3,2 л устанавливаются на пикапы Ranger и коммерческое семейство Transit. Хотя в разное время «пятерки» были в арсенале компаний Volvo, Land Rover , Fiat , Honda , General Motors и даже SsangYong (по лицензии Даймлера). Однако в Audi от необычной схемы отказываться не собираются. Ходят слухи, что нынешний двигатель 2.5 TFSI вскоре появится на базовой версии суперкара Audi R8.
Плюсы пятицилиндровых моторов
Считается, что машины, которые оснащены мотором с 5 цилиндрами, являются чуть ли не самыми лучшими транспортными средствами в мире. Тем не менее, так было далеко не всегда и не везде. Ведь производители подобных двигателей иногда допускали серьезные ошибки, которые негативно сказывались на репутации многоцилиндровых моторов.
Пятицилиндровые моторы оказались под капотом многих легендарных автомобилей. Например, ими оборудованы Audi Ur Quattro, второе поколение Ford Focus RS и Volvo 850R. В итоге получились неплохие резвые родстеры.
В последнее время пятицилиндровые агрегаты переживают не лучшие времена. С каждым годом их производится все меньше и меньше, в основном они выпускаются для Audi ТТ RS и RS3. Другие же автопроизводители отдают предпочтение стандартным двигателям с 4 цилиндрами. Впрочем, находятся и такие автогиганты, которые до сих пор считают, что лучше все же 5 цилиндров, чем 4. И на то у них есть веские основания.
Примечательно, что в пятицилиндровых моторах предусмотрена отдельная система зажигания. Она придает дополнительную мощь коленчатому валу. Также благодаря ей вращение последнего становится более интенсивным (интервал составляет 144 градуса).
Вместе с тем, по этому показателю четырехцилиндровый двигатель и мотор на 5 цилиндров практически идентичны. Но при этом пятицилиндровый двигатель имеет дополнительные 36 градусов люфта. Иначе говоря, он, как и мотор на 4 цилиндра, обеспечивает вращение коленчатого вала на 180 градусов, однако делает это значительно быстрее.
Поршни коленчатого вала такого двигателя расположены таким образом, чтобы обслужить сразу все 5 цилиндров. Первый поршень находится в так называемой верхней мертвой точке, второй достигает 144 градуса против часовой стрелки коленвала, третий поворачивается на 216 градусов, четвертый делает обороты на 288 градусов, а пятый – на 72 градуса. По большому счету, зажигание пятицилиндровых моторов работает в следующем порядке «1-2-4-5-3». В данном случае третий поршень является центральным, а все остальные второстепенными.
Как и в трехцилиндровых двигателях, в моторах на 5 цилиндров возвратно-поступательное вращение осуществляется за счет определенных интервалов. А порядок зажигания обеспечивает баланс вертикальных мощностей двигателя. Правда, постоянно случается дисбаланс крутящего момента, который возникает вдоль горизонтальной плоскости мотора. То есть, 5 цилиндров регулярно пытается крутить или переворачивать поршни коленвала на его длину. В связи с чем рекомендуется сделать балансировку крутящего момента.
Для всех скептиков, которые считают это проблемой, есть несколько причин, свидетельствующих о том, что пятицилиндровые двигатели по-прежнему жизнеспособны. Дело в том, что цилиндры расположены поперечно друг-другу. Более того, расстояние между ними минимально, что, в свою очередь, делает их идеальным вариантом для небольших машин.
К тому же моторы на 5 цилиндров обеспечивают более плавную езду, чем четырехцилиндровые агрегаты. Не удивительно, что их предпочитает «Audi», ведь немецкий автопроизводитель всегда стремится к тому, чтобы автолюбители испытывали максимальный комфорт в процессе движения.
В самое ближайшее время мы начнем тестирование Audi RS3, которая оснащена пятицилиндровым двигателем на 2,5 л. К слову, точно такой же мотор установлен в Audi ТТ. При этом он способен выдавать 400 л. с.
Источник статьи: http://1gai.ru/publ/518151-preimuschestva-pyaticilindrovogo-dvigatelya.html
Opel 1.0
Это первый трехцилиндровик, который появился в небольших немецких автомобилях. Дебютировал он в 1997 году под капотом Opel Corsa B. Двигатель получил обозначение Х10ХЕ. К сожалению, вибрации, низкая мощность (54 л.с.) и слабая динамика не позволили собрать лестные отзывы. Приходилось бороться и с проблемами качества. Наиболее серьезным недостатком стала цепь ГРМ, которая быстро вытягивалась, а порой и рвалась. В довесок, наблюдались утечки масла, и давала сбой электроника.
Первая модернизация была проведена в 2000 году. В результате повысились производительность (58 л.с.) и долговечность. Обновленный двигатель получил маркировку Z10XE. Но кардинально ситуация изменилась лишь в 2003 году после выхода 60-сильной версии X10XEP (Twinport). По мнению механиков, качество существенно повысилось, а количество проблем ощутимо сократилось. Улучшилась и динамика. Средний расход топлива составлял около 5,5 л/100 км. В 2010 году появилась 65-сильная версия двигателя, а позже – 75-сильная.
1-литровый мотор Опель использовался в Agila и Corsa.
Как работают пятицилиндровые двигатели: Видео
Volkswagen построил уникальный двигатель VR5: Как он работает?
Об особенностях одного из самых странных двигателей, производимых в современности, – пятицилиндрового V-образного мотора Volkswagen, или, как его обозначает сам немецкий автопроизводитель, VR мотора, рассказывает бессменный ведущий познавательного YouTube канала Джейсон Фенске.
Речь в сегодняшнем коротком видео пойдет о 2.3-литровой модификации VR мотора GZ от VW. В блоке с наибольшим развалом цилиндров, поясняет Фенске, скрывается нестандартное их число – пять, на схеме изображено три цилиндра справа, два – слева.
На схеме (слева вверху), как видно, расставлены цифры – это порядок счета цилиндров в блоке VR. Счет работы системы зажигания, запаливающей воздушно-топливную смесь несколько иной: 1-2-4-5-3, то есть работа цилиндров в моторе получается цикличной.Зачем вообще был сделан этот странный мотор с развалом 15°, спросите вы? Ответом будет два основных плюса: малая масса и компактность. Именно по причине снижения веса и уменьшения габаритов Фольксваген, выпустив сперва шестицилиндровый силовой агрегат из серии VR, решил уменьшить количество цилиндров до пяти. Вес уменьшился еще больше, а мощность, несмотря на снижение, не оказала отрицательного влияния на характеристики тех машин, куда устанавливались данные моторы.
Тем самым Фольксваген как бы занял пустовавшую ранее нишу между 4- и 6-линдровыми V-образными двигателями.
Первые версии VR-моторов развивали 150 лошадиных сил и имели всего по два клапана на цилиндр. Увеличив количество клапанов вдвое, VW добавил и 20 сил, получив в итоге 170 лошадей. Неплохой результат для не очень большого мотора.
Многие считают, что данный тип силового агрегата ближе к V-образному мотору, однако это не так. VR-версия гораздо ближе к рядному силовому агрегату как по схеме работы цилиндров, так и по наличию одного распредвала (хотя есть версии с двумя валами), приводящему клапаны по правую и левую сторону от себя.
Еще одним интересным нюансом является абсолютно нестандартное крепление шатунов к коленчатому валу. Шатуны в буквальном смысле разведены по максимуму друг от друга. Таким образом, центр цилиндров не совпадает с центральной частью коленвала. Немецким инженерам пришлось приложить немало усилий для того, чтобы отбалансировать всю эту систему, ибо с одной стороны коленчатого вала находится два поршня, с другой – три.
Соответственно, расчет коленвала должен быть такой, чтобы баланс был близок к идеальному, иначе серьезных или даже разрушительных вибраций не избежать.
Нестандартно расположение впуска и выпуска. На схеме впускные коллекторы изображены синим, выпускные – красным. Трубы коллекторов, как видно, еще и должны быть разной длины, что потребовало решения дополнительной нестандартной задачи в расчете изгибов для противодействия обратному давлению выхлопных газов.
Итак, вывод: зачем Volkswagen сделал этот мотор? Он представлялся им золотой серединой, более мощным аналогом четырехцилиндровых силовых агрегатов. Но последние годы развития рядных турбочетверок показали их преимущество перед самым странным V-образным двигателем от Фольксваген.
Видео:
Вот посмотрите кстати, как работатет пятицилиндровый мотор на VW Golf. Звук потрясающий:
Источник
Технические характеристики
| Производитель | Bayerische Motoren Werke AG (BMW) |
| Объем двигателя, см³ | 1995 |
| Мощность, л.с | 150-190 |
| Крутящий момент, Нм | 350-400 |
| Степень сжатия | 16,5 |
| Блок цилиндров | алюминий |
| ГБЦ | алюминий |
| Диаметр цилиндра, мм | 84 |
| Ход поршня, мм | 90 |
| Клапанов на цилиндр | 4 (DOHC) |
| Привод ГРМ | цепь |
| Регулятор фаз газораспределения | нет |
| Гидрокомпенсаторы | + |
| Турбонаддув | турбина с изменяемой геометрией |
| Система питания топливом | Common Rail, высокоточный прямой впрыск топлива |
| Топливо | дизельное |
| Механизм гашения вибраций (уравновешивание сил 2-го порядка) | балансирные валы |
| Экологические нормы | Euro 6 |
| Ресурс работы, тыс. км | 250 |
| Вес, кг | 149 |
Снятие ремней ГРМ и ТНВД
 |
— Удлинитель бачка обывателя
 |
— Разъем расходомера — Корпус салонного фильтра и крышку воздушного фильтра, предварительно снимаем хомут с подающего воздуховода
 |
 |
 |
2. Выкрутить справа и слева болты крепления рамки радиатора 3. Откинуть рамку радиатора с радиатором вперёд 4. Повернуть колеса вправо до упора 5. В левой верхней части радиатора отсоединить хомут шланга насоса гидроусилителя и заглушить концы подходящими заглушками 6. Разъединить крепления рамки радиатора 4 шт, предварительно выдавив стопора из креплений 7. Отвести рамку с радиатором вправо ( не отсоединяя шлангов системы охлаждения ) и зафиксировать от падения проволокой. 8. Снять защитные кожухи обоих зубчатых ремней и крышку головки блока цилиндров
 |
 |
9. Стравить давление в системе ОЖ, открыть и закрыть пробку расширительного бачка. Слить охлаждающую жидкость в подходящую емкость (8-10 литров), открутив пробку слива, которая находится снизу автомобиля. Закрутить пробку слива
 |
10. Ослабить болты М8 = 3 шт. на шкиве насоса гидроусилителя 11. Взяться за поликлиновой ремень двумя руками справа и слева от насоса гидроусилителя руля. Медленно потянуть поликлиновой ремень руками с усилием в -направлении стрелки- и снять его с насоса гидроусилителя руля, а затем с остальных шкивов.
 |
12. Снять промежуточные ролики ручейкового ремня и шкив гидроусилителя 13. Установить коленчатый вал в ВМТ цилиндра 1, вращая по часовой стрелке.
 |
 |
Метки -стрелки- шкива ТНВД/кронштейна -C- и маховика/картера сцепления –A ( МКПП ) или ведомого диска/картера сцепления -B- (АКПП ) должны совпадать Если совмещения всех меток нет, поверните коленвал по часовой стрелке на один оборот 14. Зафиксировать коленвал и отвернуть центральный болт, снять демпфер шкива коленчатого вала
Внимание — усилие затяжки очень большое – использовать надежные способы фиксации и качественный инструмент во избежание получения травм
 |
15. Вывернуть центральный болт демпфера крутильных колебаний 16. Ослабить четыре болта M8 крепления демпфера крутильных колебаний с зубчатым шкивом и вывернуть два расположенных напротив болта 17. Отвернуть два оставшихся болта крепления настолько, чтобы можно было отсоединить демпфер крутильных колебаний от нижней шестерни коленвала легким постукиванием молотка по головкам болтов ( использовать мягкую оправку ) 18. Снять демпфер крутильных колебаний 19. Открутить болт распредвала на 3-5 оборотов используя контропору 20. С помощью молотка и выколотки через отверстие в защитном кожухе зубчатого ремня сбить шестерню с конуса распредвала
 |
21. Открутить два болта крепления внутренней пластиковой защиты ремня ГРМ к головке блока 22. Зафиксировать спец ключом -3036-шестерню распредвала со стороны ТНВД и отрутить болт на 3-5 оборотов 23. Открутить натяжной ролик ремня ТНВД и снять ремень ТНВД и шестерню с распредвала со стороны ТНВД
24. Снять дальний ролик ТНВД и проверить утопание шпильки в корпусе головки блока 25. Открутить четыре болта крепления масло заливной горловины на 10
 |
26. Снять крышку клапанов, предварительно открутив четыре болта на 13 с упорными шайбами 27. Снять нижнюю часть кожуха зубчатого ремня
 |
28. Пометить направление хода зубчатого ремня ( если не предполагается его замена ) 29. Разгрузить натяжной ролик зубчатого ремня при помощи накидного ключа на 32, предварительно открутив болт крепления на 13 и снять ролик
 |
30. Снять зубчатый ремень ГРМ 31. Открутить три болта крепления помпы на 13 и снять ее 32. Снять внутреннюю пластиковую защиту ремня ГРМ
Двигатель разобран, переходим к подготовительным работам
Volkswagen 1.2 HTP
Дебютировавший в 2001 году 3-цилиндровый немецкий мотор получил много положительных отзывов. Двигатель разработан с нуля, изготовлен из легкого сплава, оснащен приводом ГРМ цепного типа и балансирным валом. Силовой агрегат предлагался в исполнении с 2-мя (54 и 60 л.с.) или 4 клапанами на цилиндр (60, 64, 70 и 75 л.с.). Он должен был искушать низким расходом топлива, неплохой динамикой и хорошей прочностью. К сожалению, на деле все вышло несколько иначе.
Во-первых, даже при спокойном вождении средний расход топлива составлял около 7 литров, при обещанных без малого 6 литрах. Во-вторых, динамика 6-клапанных версий, мягко говоря, оставляла желать лучшего. Да, более мощные 12-клапанные модификации немного быстрее. Но 14,9 секунд до «сотни» на Fabia II с 1.2 HTP – это «очень средний» результат.
В-третьих, надежность моторов, собранных до 2006 года, была на очень низком уровне. Катушки зажигания, цепь и прогоревшие клапана принесли дурную славу. После доработки цепь и головка блока стали прочнее.
Двигатель R3 1.2 HTP устанавливался в автомобили «сегмента В» группы Volkswagen: Skoda Fabia, Seat Ibiza и VW Polo.
Lancia Tipo 102
В рассказе о семействе «пятицилиндровых» невозможно не упомянуть про самый первый такой двигатель. Lancia была одной из первых итальянских компаний, использовавшая дизельные двигатели на своих грузовиках, производя по лицензии немецкие двухцилиндровые моторы Junkers, рабочим объемом 3181 см³ и мощностью 64 л. с. при 1500 об/мин устанавливаемые на Lancia Ro. Трехцилиндровая версия с рабочим объемом 4771 см³ выдавала 95 л. с. устанавливалась на модель Ro-Ro. Немецкие двигатели, однако, были дорогими в производстве, поэтому Винченцо Лянча поручил инженерам разработать свой собственный двигатель.
Так появился Lancia Tipo 102 рабочим объемом 6875 см³, выдающий 93 л. с. при 1860 об/мин. И это первый в мире серийный 5-цилиндровый автомобильный движок. Максималка Lancia 3Ro при полной загрузке составляла 45 км/ч. Предлагалось два типа кабины: стандартная версия и удлиненная «Lungo», со спальным местом.
Склонность к дефектам
Независимо от выбранного варианта кузова необходима тщательная проверка автомобиля, особенно двигателя. В распоряжении Т5 4-х, 5-цилиндровые и ориентированные на комфорт 6-цилиндровые моторы. Все силовые агрегаты достались микроавтобусу от легковых машин, но с небольшими доработками. Большой вес вэна, частые нагрузки, грубое обращение и значительные пробеги неминуемо оставляют неизгладимый след на состоянии силовых агрегатов.
4-цилиндровый дизельный двигатель с насос-форсунками получил достаточно широкое распространение. Но такой мотор слишком слабый. Чаще всего здесь донимают головка блока и насос-форсунки. После рестайлинга в 2009 году VW отказался от его использования.
Пятицилиндровый дизельный двигатель мощностью 130 и 174 л.с. применялся до 2010 модельного года. Вместо ремня ГРМ здесь используется более надежная схема с приводом распределительных валов через шестерни. Предпочтение следует отдать более сильной версии мотора.
5-цилиндровый агрегат не избавлен от недостатков. Неисправности стартера, износ двухмассового маховика и форсунок, слетающие патрубки, выход из строя помпы (от 6 000 рублей), турбонагнетателя (от 36 000 рублей) и трещины в выпускном коллекторе (характерно для 174-сильной модификации до 2006 года). Необъяснимо высокий уровень масла вызван попаданием топлива в систему смазки через тандемный насос (от 18 000 рублей) или прохудившиеся уплотнения форсунок. Самый неприятный сюрприз — осыпание плазменного напыления со стенок цилиндров. Для капитального ремонта 2.5 TDI R5 понадобится не меньше 100 000 рублей. Следует также проверить состояние сажевого фильтра, устанавливаемого с января 2006 года.
При больших пробегах возможно образование выработки или трещин в колодцах насос-форсунок. В таком случае придется менять головку блока (от 59 000 рублей) или гильзовать колодцы (около 17 000 рублей). Проблема характерна для дизельных моторов объемом 1.9 и 2.5 л.
В случае с 2.5 TDI (AXE и AXD) после 200-300 тыс. км встречается преждевременный износ распределительного вала, его вкладышей и гидрокомпенсаторов (от 500 рублей за штуку, всего 10 компенсаторов). Версия BPC после 2007 года была избавлена от проблем с распредвалом и напылением в цилиндрах. Правда, здесь иногда подводят шпильки выпускного коллектора, из-за чего в салоне появляется запах гари.
Через 100-150 тыс. км выходит из строя обгонная муфта компрессора кондиционера или генератора. Она меняется в сборе со шкивом (2-4 тыс. рублей). А из-за отказавшего датчика качества воздух (4 000 рублей) могут без остановки молотить вентиляторы радиатора. Реже причиной становится неисправный блок управления вентиляторами (10 000 рублей).
Работа цилиндров двигателя на разных типах моторов: порядок работы цилиндров
Как известно, на автомобили устанавливаются несколько различных типов ДВС. При этом кроме общеизвестного деления на бензиновые и дизельные силовые агрегаты, необходимо учитывать и то, что моторы отличаются по количеству цилиндров и расположению цилиндров. Если коротко, в подавляющем большинстве двигатели на авто ставятся рядные и V-образные моторы. Намного реже встречаются оппозитные двигатели и роторные двигатели.
Указанные моторы могут иметь заметные отличия в плане конструкции и общего количества цилиндров. Так или иначе, в ряде случаев необходимо знать, какой порядок работы цилиндров двигателя применительно к тому или иному ДВС. Далее мы рассмотрим порядок работы 4-х цилиндрового двигателя, V-образного мотора, оппозитного и т.д.
Порядок работы двигателя
Итак, порядок работы цилиндров наиболее распространенных автомобильных двигателей отличается. Если сравнивать порядок работы однотипных 4, 6, а также 8 цилиндровых моторов, порядок работы цилиндров таких двигателей будет заметно отличаться. Другими словами, 4 цилиндровый двигатель и его цилиндры будут работать не в том порядке, в котором работает, например, 8-и цилиндровый аналог. Давайте разбираться.
Прежде всего, порядок работы цилиндров будет зависеть от чередования воспламенения топливной смеси в цилиндрах двигателя, а также угла чередования тактов. Так вот, рабочий цикл рядного четырехтактного мотора на 4 цилиндра проходит за 2 полных оборота коленчатого вала или же за 720 градусов. При этом чередование тактов осуществляется через 180 градусов.
Если же мотор 4-тактный, V-образный, 6-цилиндровый, рядный, рабочий цикл такого двигателя также проходит за 2 полных оборота коленвала или 720 градусов, однако чередование тактов осуществляется через 120 градусов. Рабочий цикл рядного 8-цилиндрового V-образного мотора получает чередование тактов через 90 градусов.
Более наглядно начнем рассмотрение с рядной четверки. Например, для таких ДВС распространен порядок 1-3-4-2 или 1-2-4-3. Другими словами, фактически, это и есть порядок зажигания двигателя. Если же рассматривать рядный 6-цилиднровый мотор, для рядной шестерки порядок 1-5-3-6-2-4.
Как проходит рабочий цикл
Весь процесс впрыска топлива, его зажигания, работы поршней и выброса отработанных газов называется «рабочим циклом». Рассмотрим его на примере бензинового четырехтактного ДВС, стандартного для множества легковых автомобилей.
Цикл, как видно из названия, делится на четыре такта работы:
В этом состоянии впускной клапан в открытом состоянии, выпускной, наоборот, закрыт, поршень идет в нижнем направлении, в цилиндр попадает подготовленная топливовоздушная смесь.
Все клапаны цилиндра закрыты, а поршень двигается вверх и сжимает впрыснутую ранее смесь до заданных параметров.
Клапаны по-прежнему открыты, смесь поджигается, образуя газы. Их давление начинает двигать поршень вниз, а последний вращает коленвал.
По завершению рабочего хода клапан выпуска открывается, коленвал двигает поршень вверх, и тот вытесняет отработанные газы в выпускной коллектор.
Чтобы обеспечить стабильную и непрерывную работу, горючее в цилиндрах (иногда называемых «горшками») воспламеняется в особой последовательности. Порядок работы двигателя должен соблюдаться, чтобы создавалось равномерное действие на коленвал.
