Регулятор топливного насоса | подробно о тракторах и сельскохозяйственной технике

Принцип работы

При пуске дизеля рычаг управления устанавливают в положение наибольшей подачи топлива до упора в винт, ввернутый в наружный прилив корпуса регулятора.

  • При этом рычаг натягивает одновременно пружину регулятора и пружину обогатителя. Пружина регулятора прижимает основной рычаг к головке винта номинала, а пружина обогатителя подает промежуточный рычаг с тягой и рейку насоса вправо, обеспечивает необходимое для пуска дизеля увеличение цикловой подачи топлива.
  • При увеличении частоты вращения вала насоса, после пуска дизеля, центробежная сила разводит грузы. Лапки грузов нажимают на подшипник и муфту регулятора и перемещают их влево. Поворачивается промежуточный рычаг, и через тягу передвигает рейку в сторону уменьшения подачи топлива.
  • На наибольшей частоте вращения холостого хода рычаг управления упирается в винт. При этом центробежная сила грузов уравновешивается усилием пружины регулятора, а рейка насоса устанавливается в промежуточное положение, при котором подача топлива соответствует заданной наибольшей частоте вращения коленчатого вала дизеля.
  • Шток корректора утоплен, пружина корректора сжата, основной и промежуточный рычаги регулятора прижаты один к другому и работают как один рычаг.
  • При номинальной нагрузке дизеля частота вращения валов дизеля и насоса снижается. Центробежная сила грузов уменьшается, и рычаги под действием пружины регулятора перемещаются вправо, двигая рейку в сторону увеличения подачи топлива. При номинальной частоте вращения коленчатого вала дизеля основной рычаг вплотную подходит к головке винта номинала.
  • Усилие грузов уравновешивается усилием пружины регулятора топливного насоса, и рычаг касается головки болта номинала, упираясь в нее при мгновенном увеличении нагрузки и отрываясь при уменьшении нагрузки. Подача топлива изменяется соответственно колебаниям рычага.
  • При перегрузке дизеля, когда под влиянием внешней нагрузки частота вращения его вала и вала насоса снижается, центробежная сила грузов регулятора уменьшается, и пружина поворачивает основной рычаг вправо до упора в головку винта.
  • Шток корректора, упирается в рычаг, перемещает промежуточный рычаг и соединенную с ним рейку топливного насоса в сторону увеличения подачи топлива, что обеспечивает увеличение крутящего момента дизеля и преодоление перегрузки. Степень корректирования подачи топлива при временной перегрузке зависит от того, насколько выступает шток из корпуса корректора и каково усилие затяжки пружины корректора.

Установка зажигания д 245 12с

Проверка и регулировка установочного угла опережения впрыска топлива на дизеле Д-245.7, Д-245.9, Д-245.12С 3.4.16.1 При затрудненном пуске дизеля , дымном выпуске , а также при замене и уст ановке топливного насоса после проверки на стенде через 6 ТО -2 или ремонта обязательно проверьте установочный угол опережения впрыска топлива на дизеле .

3.4.16.2 Проверку установочного угла опережения впрыска топлива топливным нас осом типа 773 производите в следующей последовательности :

— установите поршень пе рвого цилиндра на такте сжатия за 40-50 ° до ВМТ ;

— установите рычаг управления регулятором в положение , соответствующее макс имальной подаче топлива ;

— отсоедините трубку высокого давления от штуцера первой секции насоса и вместо неё подсоедините контрольное приспособление , представляющее собой отрезок трубки высокого давления длиной от 100 до 120 мм с нажимной гайкой на одном конце и вторым концом , загн утым в сторону на 150 … 170 ° в соответствии с рисунком 24;

1- нажимная гайка ; 2- трубка высокого да вления .

Рисунок 24 — Эскиз контрольного приспособления .

— заполните топливный насос топливом , удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи то плива из трубки контрольного приспособления ;

— медленно вращая коленчатый вал дизеля по часовой стрелке и поддерживая избыто чное давление в головке насоса ( подкачивающим насосом ), следите за истечением топлива из контрольного приспособления . В момент прекращения истечения топлива ( допускается каплепадение до 1 капли за 10 секунд ) вращение коленчатого вала прекратить ;

— выверните в соответствии с рисунком 25 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик , при этом фикс атор должен совпадать с отверстием в маховике ( это значит , что поршень первого цилиндра у дизелей Д -245.7 и Д -245.9 установлен в положение , соответствующее 8. 10 градусов до ВМТ ).

Рисунок 25 — Установка фиксатора в отверстие заднего листа и маховика .

3.4.16.2.1 При несовпадении фиксатора с отверстием в маховике произведите регул ировку , для чего проделайте следующее :

— снимите в соответствии с рисунком 26 крышку люка 1,

— совместите фиксатор с отверстием в маховике , поворачивая в ту или другую сторону коленч атый вал ;

— отпустите на 1. 1,5 оборота гайки 2 крепления шестерни привода топливного насоса 6;

— при помощи ключа поверните за гайку специальную 4 валик топливного насоса пр отив часовой стрелки до упора шпилек 3 в край паза шестерни привода топливного насоса ;

— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления ;

— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление , сл едите за истечением топлива из контрольного приспособления ;

— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его , зажав гайки крепления фланца к шестерне привода .

Произведите повторную проверку момента начала подачи топлива .

Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка .

Заверните в отверстие заднего листа фиксатор .

14

1 – крышка люка ; 2 – гайка ; 3 – шпилька ; 4 – гайка специальная ; 5 – фланец ; 6 – шестерня пр ивода топливного насоса

Рисунок 26 — Привод насоса топливного

3.4.16.3 Проверку установочного угла опережения впрыска топлива топливными нас осами 4 УТНИ — Т -1111007-20 и PP4M10U1f производите в следующей последовател ьности :

— установите рычаг управления регулятором в положение , соответствующее максимал ьной подаче топлива ;

— отсоедините трубку высокого давления от штуцера первой секции насоса и вместо нее подсоедините моментоскоп ( накидная гайка с короткой трубкой , к которой с помощью резиновой трубки подсоединена стеклянная с внутренним диаметром 1. 2 мм );

— для дизеля Д -245.12 С с топливным насосом 4 УТНИ — Т -1111007- 20 дополнительно в ыполните следующие операции :

а ) в отверстие рычага останова топливного насоса 4 УТНИ — Т -1111007-20, в соответс твии с рисунком 27, снаружи вставьте болт М 8 х 30 с заостренным торцем резьбового стержня , а с другой стороны рычага наживите на него гайку ;

б ) поворачивая рычаг , добейтесь совмещения острия болта с меткой на корпусе пневмокорректора ;

в ) доверните и затяните гайку , зафиксировав рычаг останова в этом положении ;

Рисунок 27 — Рычаг останова топливного насоса 4 УТНИ — Т -1111007-20

— проверните коленчатый вал дизеля ключом по часовой стрелке до появления из сте клянной трубки моментоскопа топлива без пузырьков воздуха ;

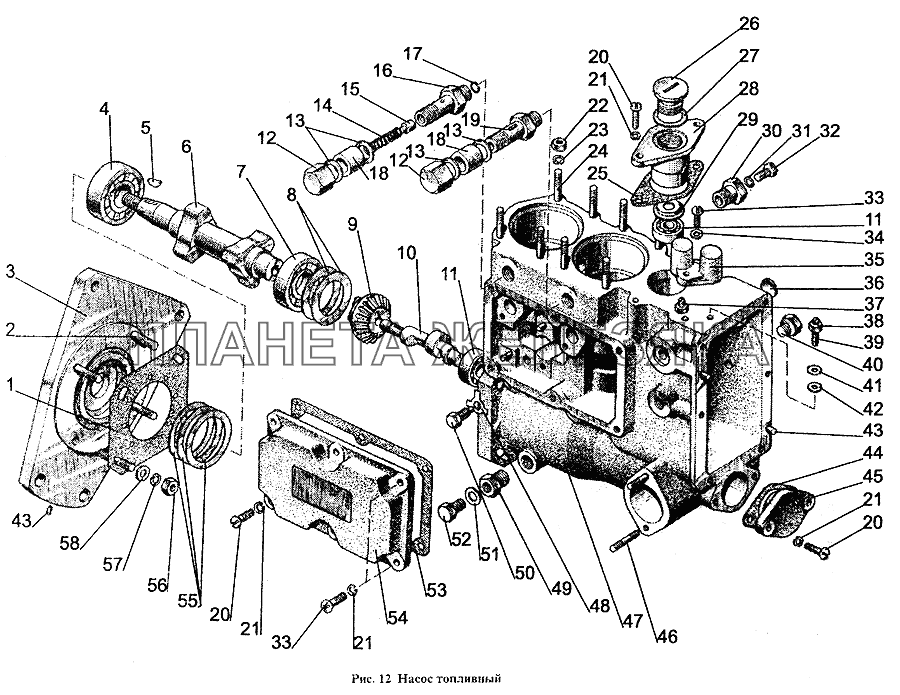

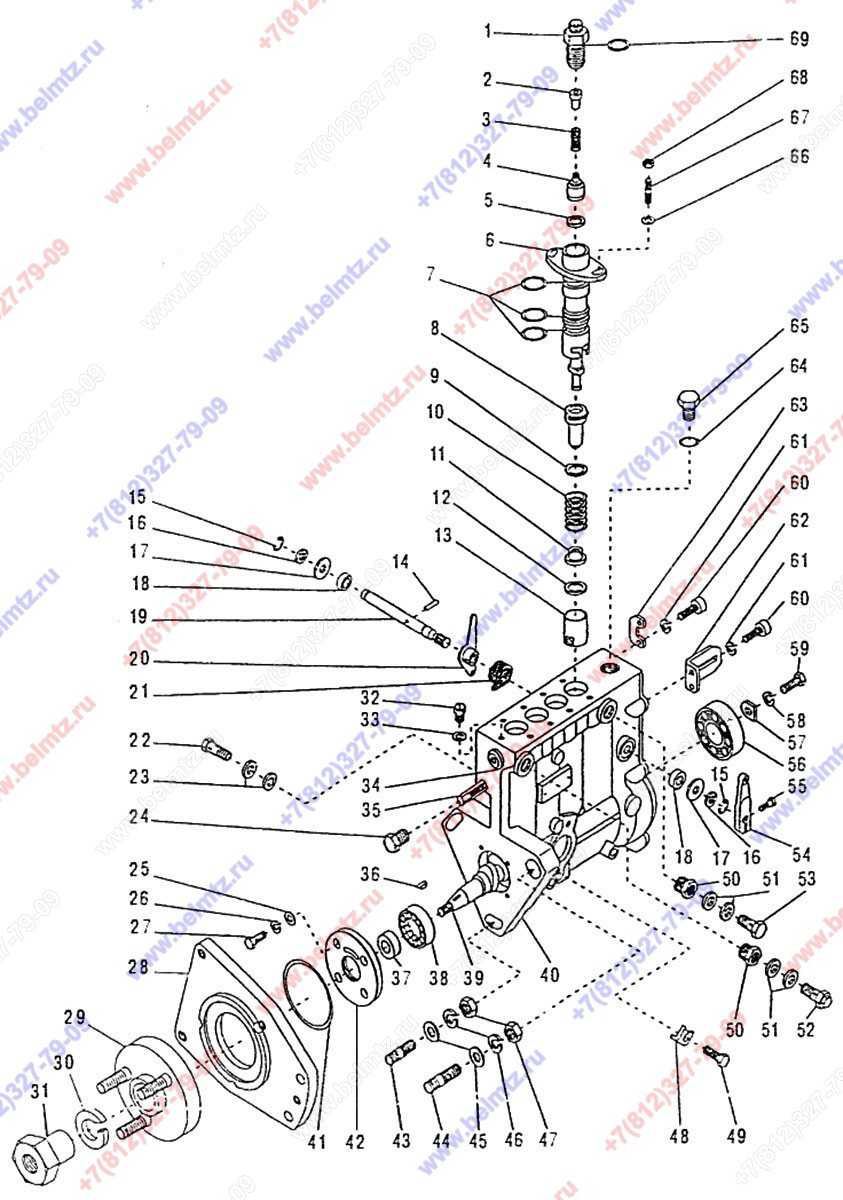

Порядок разборки

  • вывернуть винты крепления задней крышки регулятора частоты вращения и снять крышку в сборе с насосом низкого давления;
  • снять автоматическую муфту опережения впрыска топлива, используя приспособление И-801.16.000. Сначала отвернуть гайку 2 (рис. а) крепления муфты. Для этого вставить отвертку 4 в паз гайки и, удерживая муфту 1 от вращения, ключом 3 отвернуть гайку. Затем, вворачивая в муфту съемник 5 (рис. б), снять муфту;

Рис.2 – Снятие муфты

  • распломбировать и вывернуть винты крепления защитных кожухов секций ТНВД и снять кожуха;
  • распломбировать и вывернуть болты крепления верхней крышки регулятора и снять крышку;
  • вынуть ось рычага регулятора и снять рычаг регулятора с рычагом муфты грузов, муфтой, пружиной регулятора и рычагом пружины;
  • снять стопорное кольцо и державку грузов в сборе;
  • вывернуть пробки реек, вынуть втулки реек, затем сами рейки, предварительно расстопорив их;
  • отвернуть гайки крепления секций ТНВД, снять стопорные шайбы штуцеров секций и вынуть секции ТНВД и толкатели плунжеров;
  • расшплинтовать и отвернуть гайки и, используя съемник И-801.26.000, снять эксцентрик привода насоса низкого давления, ведущую шестерню регулятора и промежуточную шестерню;
  • снять второй подшипник с оси промежуточной шестерни;
  • выбить шпонки с носка и хвостовика кулачкового вала, снять крышку заднего подшипника, вынуть кулачковый вал в сборе с подшипниками и снять крышку переднего подшипника;
  • используя съемник И-801.30.000, снять подшипники с кулачкового вала;
  • секции ТНВД и топливоподкачивающий насос низкого давления разобрать в приспособлении И-801.20.000. Для выпрессовки нагнетательного клапана секции ТНВД использовать приспособление И-801.21.000.

Принцип работы топливного насоса МТЗ

Нагнетание топлива и создание рабочего давления осуществляется возвратно-поступательной работой плунжерных пар. В состав пары входит цилиндрическая втулка 4 и плунжер 3, выполняющий функцию поршня. Движение плунжерам передаётся вращением кулачкового вала 1 узла через толкатели 2. Всасывание топлива осуществляется из питающего канала в корпусе узла в надплунжерную полость через окно В во втулке при движении плунжера вниз. При набегании кулачка вала на толкатель , плунжер движением вверх и созданным импульсом давления, открывает нагнетательный клапан Е и пропускает дозированную порцию топлива непосредственно к распылителю.

В технических учебных заведениях преподаватели для демонстрации подтверждения высокоточной подгонки прецизионной пары показывают небольшой опыт, основанный на принципе действия коэффициента теплового расширения материалов:

  • Поршень – плунжер оставляют в руке, передавая детали температуру тела, а цилиндр-втулку плунжерной пары выносят на улицу с температурой ниже 0˚С .
  • Затем по истечении 10 мнут части пары получают разницу температуры 36 — 40˚С, при этом втулка в границах коэффициента расширения под действием холода уменьшает свои линейные размеры, а плунжер от тепла руки увеличивает.
  • В момент достижения потенциала разности температур преподаватель показывает невозможность вхождения плунжера в цилиндр втулки, тем самым доказывая высокую точность подгонки деталей.

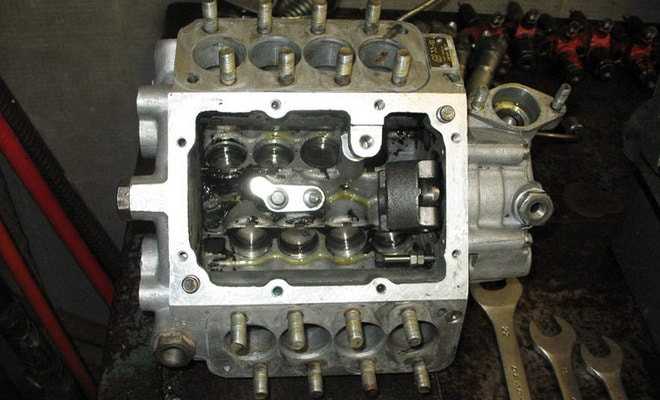

Неисправности и ремонт

Ремонт ТНВД КамАЗа можно делать самостоятельно при наличии необходимых инструментов и оборудования.

Основные неисправности ТНВД и причины их появления:

  1. Вода в топливном механизме. Данная поломка может свидетельствовать о неисправности топливного фильтрующего элемента, разбавленном топливе, нарушении герметичности топливных приводов.
  2. Уменьшенная и неравномерная подача рабочей жидкости. В этом случае рекомендуется проверить плунжер на наличие повреждений, а также осмотреть клапаны нагнетательного типа, хомуты рейки. Следует проверить пропускную способность форсунок.
  3. Уходит солярка. Причиной данной поломки может стать нарушение герметичности топливного привода. Поврежденный элемент следует заменить.
  4. Рвет привод. Рекомендуется осмотреть коленчатый вал, а также основные узлы силового агрегата на наличие повреждений и инородных тел.
  5. Запаздывание системы впрыска рабочей жидкости. Такая неисправность может быть вызвана повреждениями плоскости регулировочного болта толкательного элемента, оси ролика и сбоями частоты вращения кулачкового вала.

Как снять и разобрать

Снятие с двигателя:

  1. Снять клемму с аккумулятора.
  2. Демонтировать радиатор.
  3. Убрать вакуумный насос.
  4. Демонтировать направляющую трубу масляного щупа.
  5. Убрать фильтрующий механизм масляного фильтра.
  6. Провернуть коленвал в направлении вращения до упора.
  7. Отсоединить топливные приводы.
  8. Убрать вакуумный шланг.
  9. Заблокировать коленвал от проворачивания.
  10. Отвернуть болт в центре муфты.
  11. Снять натяжитель цепи.
  12. Вытащить насос, демонтировав привод педали подачи топливной жидкости.

Разборка ТНВД КамАЗа делается следующим образом:

  1. Необходимо снять клапан дозирующего типа с торцевой части корпуса насоса. Для этого нужно отвернуть болты прижимной пластины, освободить клапаны опережения системы впрыска.
  2. Затем следует снять крепления на верхней крышке.
  3. Нужно разобрать плату управления, получив доступ к электронике.
  4. Необходимо выставить требуемое положение коленчатого вала.
  5. Затем нужно демонтировать подшипник при помощи специального оборудования.
  6. В конце следует промыть все детали и отполировать их поверхность.

Как добавить или убавить топливо

Регулировка ТНВД Бош на КамАЗе дает возможность добавить топливо, т.е. выставить необходимое значение подачи топливной жидкости.

Порядок действий при уменьшении горючего:

  1. При помощи ключа на 13 нужно выполнить настройку подачи воздушного потока к механизмам силового агрегата. Благодаря этому дизель сможет смешиваться с воздухом.
  2. Сделать регулировку корректора и запустить мотор для тестирования.
  3. При необходимости нужно дополнительно подкрутить подачу воздушного потока до тех пор, пока не перестанет валить дым.

Для того чтобы прибавить топливо на ТНВД КамАЗа (Евро-2 или Евро-3), нужно сделать следующее:

  1. Подкрутить специальные винты, которые расположены в верхней и боковой части подачи рабочей жидкости.
  2. Во время выкручивания болтов нужно увеличивать промежуток для прохождения горючей смеси. Это поможет нормализовать работоспособность силового агрегата и системы смазки топливного насоса высокого давления.
  3. Увеличив диаметр отверстия, следует завести двигатель и проверить работу всех систем.

Как правильно установить

Установка (монтаж) топливного насоса должна проходить на специальном оборудовании.

Для того чтобы правильно поставить и установить на КамАЗ топливный насос высокого давления, делают следующее:

  1. Устанавливают транспортное средство на специальную платформу.
  2. Монтируют муфту ведомого типа на муфту опережения и закрепляют все при помощи болтов.
  3. Поворачивают муфту таким образом, чтобы бобышки полумуфты ведомого типа встали в горизонтальное положение, а отметка на торцевой части была в зоне указателя.
  4. Устанавливают фланец в сборе с ведущей полумуфтой и пакетами пластин. Фланец должен располагаться на левой части корпуса.
  5. Устанавливают на мотор топливный насос вместе с муфтой и закрепляют все крепежными болтами.
  6. Перед тем как затянуть болты, регулируют плоскостность пакетов пластин, перемещая фланец по валу привода.
  7. На блок цилиндрических элементов насос монтируют в вертикальном положении, не допуская его завала.
  8. Соединяют секции ТНВД с форсунками.
  9. Регулируют угол опережения системы впрыска.
  10. Проверяют наличие масляной жидкости в корпусе ТНВД.
  11. Подсоединяют трубы подвода и отвода масла.

Стоимость ТНВД и комплектующих.

Новый топливный насос обойдется покупателю в 25-50 тыс. рублей зависимо от завода-изготовителя. Возьмем, к примеру, компанию MOTORPAL — ТНВД ее производства имеют цену 25-35 тыс. рублей.

Стоит также назвать примерную адекватную для нынешнего рынка стоимость главных запчастей, которые могут требовать замены:
— форсунки (1500-3000 р./шт.);
— установочная плита (3000-5000 р);
— шестерня привода ТНВД (3000-5000 р);
— вал редуктора ТНВД для Д-245 (3000-5000 р);
— топливопровод ВД (до 1000 р);
— насос подкачки топлива (1500-3000 р).

Источник
avtodisel.ru
tnvd-resurs.ru
avtomechanic.ru

Технические характеристики ТНВД для МТЗ 80 82

Показатели УТН 5 4 УТНИ 4 УТНМ
Диаметр плунжера мм 8,5 9 9
Ход плунжера мм 8 10 8
Номинальная частота вращения вала ТНВД об/мин 1100 1100 1100
Частота вращения, соответствующая холостому ходу дизеля об/мин 1170 1160 1160
Частота вращения начала работы регулятора об/мин 1115 1115-1125 1115-1125
Частота вращения максимального крутящего момента об/мин 850 850 850
Частота вращения прекращения коррекции об/мин 1040-1100 1040-1100 1030-1090
Цикловая подача топлива при 40-50 об/мин. кулачкового вала ммᶾ/цикл 120 140 140
Частота вращения автоматического выключения подачи топлива к форсункам об/мин 950 1210 1250
Неравномерность подачи топлива секциями % мин. частоте вращения/максимальной частоте 6/30 6/30 6/30
Угол начала подачи топлива секцией по мениску до ВМТ( по профилю кулачка) 57 57 57

Вал с кулачками

Вал с кулачками передаёт смещение плунжерам помповых отделов, солярка подаётся в камеры в нужный момент. Материал изготовления вала — сталь, нагруженные поверхности прокаливаются с порошком цемента на 0,7-1,2 мм, вращение происходит посредством двух подшипников. Вал защищён от протечек манжетой, материал изделия, резина. Передний конец вала приводит в действие муфту, устанавливающую угол впрыска солярки. Вращаясь, вал передаёт напор на толкатели и далее на помповые плунжеры посредством пят. Изменяя толщину пят, влияем на характер топливной подачи, рост толщины провоцирует раннюю подачу и наоборот.

Виды топливных насосов

Различают три основных вида топливных насосов:

В рядных установках подача топлива в каждый цилиндр осуществляется отдельной парой «плунжер-втулка».

В распределительных аппаратах подачу смеси обеспечивает одна или две пары устройств.

В магистральных установках горючее нагнетается в топливную рампу. Подобную конструкцию используют в системе Common Rail.

В зависимости от скорости подачи смеси, различают насосы низкого и высокого давления.

В двигателях Д-245 используют устройства типа ТНВД-773. Такими силовыми установками оснащены автомобили МАЗ, ГАЗ, ЗИЛ и другие отечественные машины.

ТНВД на ЗИЛ-5301 Бычок

10 января 2021, 22:05 #1707

4УТНМ-Т-4440544-40

Делитант я пока по дизелям

10 января 2021, 23:24 #1708

старый добрый УТН это.

10 января 2021, 23:33 #1709

Извините за тупость, но у этой аппаратуры верхний винт отвечает за ограничение рейки? Правильно я Вас понял?

А нижний номинал? Да?

11 января 2021, 00:30 #1710

да..именно так. ограничение хода рейки на сброс цикловой подачи..Также нужно помнить,что вращая болт НОМИНАЛА и меняя оный. меняются и все остальные настройки во всём частотном диапазоне.

11 января 2021, 00:35 #1711

Автомобиль ЗИЛ 5301 ближайший схожий..только такой..причём. все цифры после буквенного обозначения. идут чрез единицы. у ВАС как то интересно..

11 января 2021, 00:36 #1712

4УТНИ-Т-1111007-20 Д-245.12 С Автомобиль ЗИЛ 5301

11 января 2021, 08:48 #1713

ГЕНАКЛ, 11 января 2021, 00:36, #1712

4УТНИ-Т-1111007-20 Д-245.12 С Автомобиль ЗИЛ 5301 чисто быковский-д-245.12С

Ну я вчера тоже удивился, сколько форм курю не разу такого номера тнвд как у меня не видел.Двигатель кстати у меня как Вы и написали Д245 12С

11 января 2021, 12:19 #1714

11 января 2021, 14:07 #1715

Спасибо огромное ГЕНАКЛ! А можно к Вам как то попасть по ремонту? Ориентировочно весной.

30 января 2021, 17:44 #1716

Геннадий,подскажи пожалуйста как правильно отрегулировать ТНВД мотерпал 4М 3486G, под двигатель д-245 Е-2, 131л.с. Масса авто 5700кг и гружу бывает больше 5000 кг, т.е. полная масса около 11т. Автомобиль Бычёк с интеркулером, поршневая Е-2, ГБЦ- со свечами накала. И какой угол опережения впрыска на нём ставится?

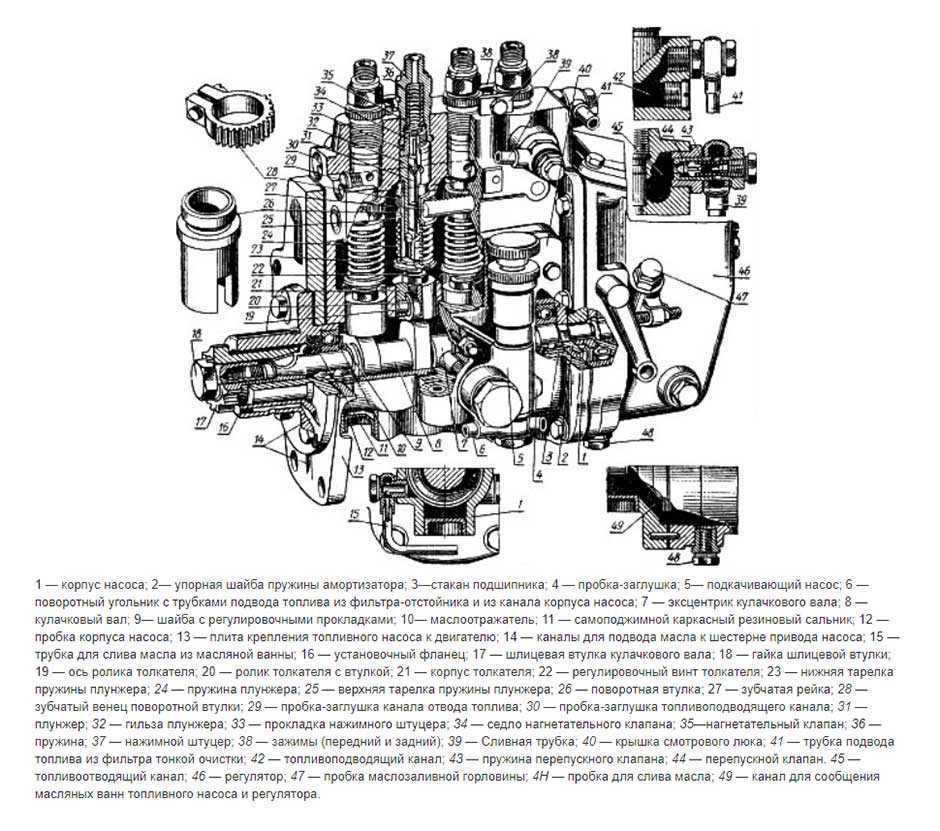

Устройство и принцип работы

Устройство ТНВД включает в себя такие механизмы, как:

  • корпус насосного отсека;
  • корпус крышки подшипника топливного насоса высокого давления;
  • шланг подкачки;
  • плунжерная пара и толкатель плунжера;
  • пружинные элементы;
  • регулятор выбора режимов и фильтры грубой и тонкой очистки;
  • штуцер системы слива и впрыска топливной жидкости;
  • регулятор впрыска горючего;
  • клапан редукционного типа;
  • клапан электромагнитного типа, который необходим для перекрытия подачи топлива;
  • рейка, форсунка и полумуфта.

Принцип работы ТНВД заключается в следующем:

  1. От механизма коленвала при помощи механической передачи задается движение.
  2. Начинается вращение вала кулачкового типа. Это вращение провоцирует смещение толкательных элементов.
  3. Толкатели начинают сжимать специальные пружины.
  4. Пружины провоцируют начало работы плунжера и поднимают его.
  5. Плунжер загораживает клапан впускного типа и вытесняет топливную жидкость.
  6. Топливо начинает распыляться при помощи форсунок.
  7. Плунжер опускается и открывает впускной механизм.

Где стоит обратный клапан

Обратный клапан расположен на топливной рампе между баком для топлива и форсунками.

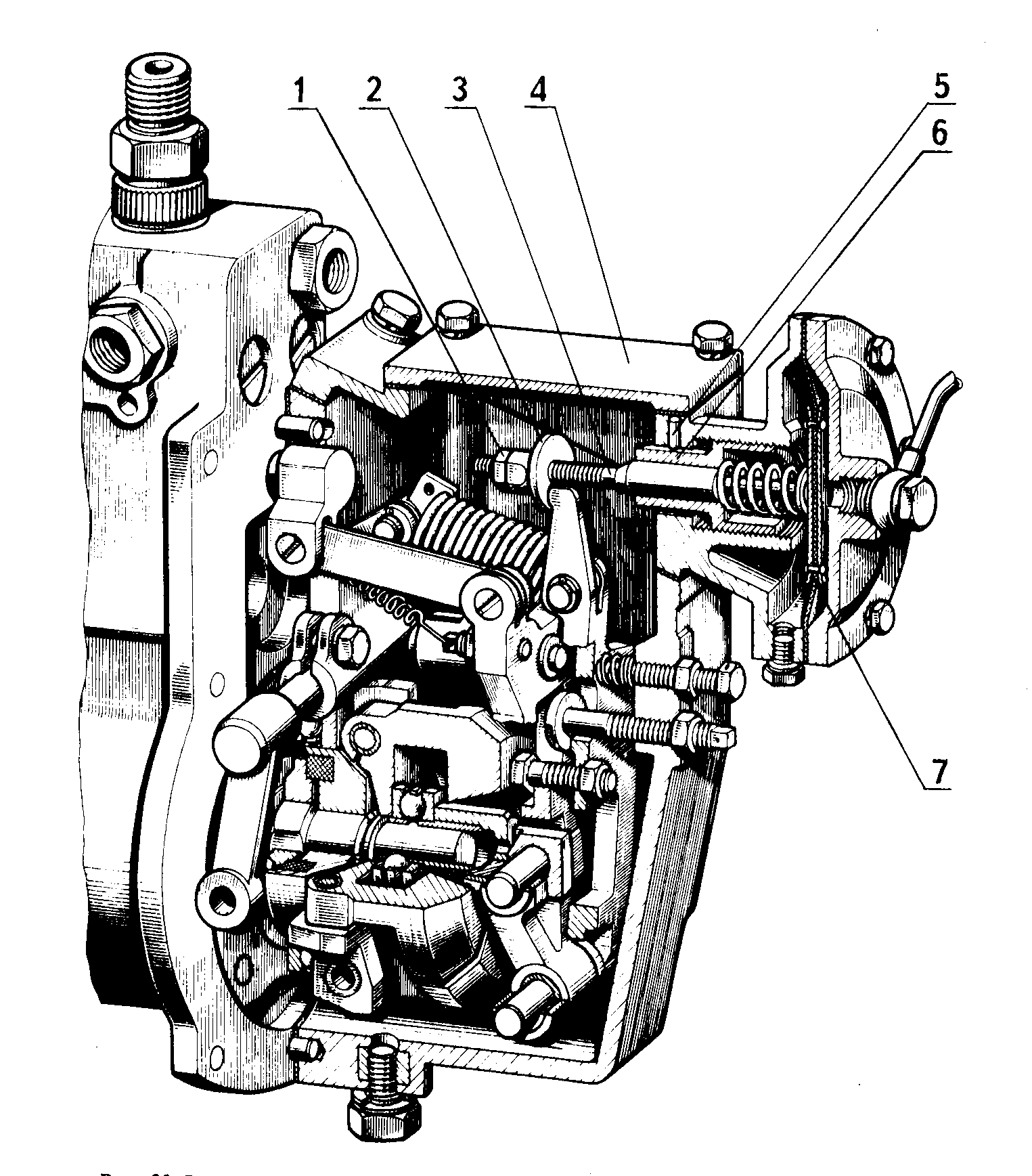

Работа регулятора ТНВД

Параметры режимов работы регулятора устанавливаются путем регулировки механизма устройства и должны соответствовать эксплуатационным показателям силового агрегата согласно данным завода производителя.

Режим пуска

Рычаг управления 29 устанавливают в сторону максимальной скорости вращения до упора в болт 32. Рычаг 9 растягивает одновременно две пружины 10 обогатителя и 15 регулятора. Пружина 15 прижимает основную тягу 23 к головке регулировочного болта «наминала» 19, а пружина 10 обогатителя подаёт промежуточную тягу 22 с тягой 14 в сторону передвижения рейки для увеличения подачи топлива. (рис I) С увеличением частоты вращения после запуска двигателя, грузы на конце вала под действием центробежных сил расходятся и преодолевая усилие основной пружины 15 и обогатителя 10, передвигают муфту 5 назад. При этом тяга 22 перемещается, действуя на рейку насоса через тягу 14 в сторону уменьшения подачи топлива до установки оборотов холостого хода. (рис. II)

Схема работы режимов работы регулятора ТНВД

Рабочий режим

В случае достижения максимальной частоты вращения двигателем центробежная сила грузов регулятора уравновешивается пружиной 15 и рейка занимает промежуточное положение. При этом шток корректора 17 находится в утопленном состоянии, пружина обогатителя 10 сжата, тяги 22 и 23 прижаты друг к другу и работают как одно целое.(рис. II)

При увеличении нагрузки на двигатель до номинальной частота вращения уменьшается, вследствие этого центробежная сила на грузах снижается и муфта перестаёт воздействовать на промежуточную тягу 22. Основная тяга  23 при этом упирается в головку болта «наминала» и  под действием пружины 15 перемещают рейку насоса в сторону увеличения подачи топлива.(рис III)

Схема работы режимов работы регулятора ТНВД

С достижением уровня номинальной частоты вращения устанавливается подвижное равновесие механизма регулятора. Усилие пружины 15 уравновешивают центробежные силы грузов, а основная тяга 23 касается головки болта «номинала».

При возникновении кратковременной нагрузки, превышающей номинальную, частота вращения двигателя и насоса резко снижается. Сила действия грузов на промежуточную тягу 22 падает. В этом случае пружина 7 в корректоре выталкивает шток 7 и упирается в основную тягу 23, в следствие чего, промежуточная тяга 22 вместе с рейкой под действием пружины 15 перемещается в сторону увеличения подачи топлива. Таким образом, крутящий момент двигателя возрастает и преодолевает нагрузку. (рис IV)

Режим остановки двигателя

Для остановки рычаг 29 управления переводят до конца в направлении часовой стрелки. При этом рычаг 9 под действием пружины регулятора 15 передвигает основную тягу 23 к задней стенке корпуса регулятора. Упираясь в ограничительный болт 18, тяга 23 увлекает за собой промежуточную тягу 22 и соответственно рейку насоса назад в сторону выключения подачи топлива.

Особенности эксплуатации насоса ТНВД производства ЯЗДА для автомобилей Камаз Евро

Высокая техническая сложность и стоимость топливного насоса высокого давления требует внимания к узлу, что гарантирует долговечную бесперебойную работу как самой дизельной аппаратуры, так и двигателя

В общем случае при эксплуатации необходимо обращать внимание на следующие моменты:

  • каждый день нужно удалять отстой, образовавшийся в фильтре грубой очистки;
  • через 20 000 километров пробега нужно установить фильтры тонкой очистки топлива;
  • регулярно проверять момент затяжки болта крепления ведущей полумуфты к валу шестерни в картере устройств и выполнять при необходимости подтяжку;
  • контролировать и устранять при необходимости утечки в элементах топливной системе;
  • проворить своевременно ТО самого топливного насоса высокого давления и выполнять промывку форсунок как с помощью присадок, так и с на специальном стенде;
  • использовать только качественное дизельное топливо, в котором нет посторонних примесей и воды.

Важно также знать основные симптомы проблем с ТНВД ЯЗДА, установленных на КАМАЗ класса Евро 2, что предотвратит дорогостоящий ремонт или вовсе замену узла

Обратить внимание на узел и провести диагностику необходимо при следующих симптомах:

  • рост расхода топлива;
  • утечки горючего;
  • снижение мощности;
  • нестабильная работа мотора;
  • проблемы с запуском двигателя;
  • черный дым из выхлопной трубы;
  • посторонние шумы в ТНВД.

Чаще всего проблемы с насосом возникают из-за неравномерной подачи топлива, что происходит на фоне износа основных элементов системы (клапаны нагнетания, плунжерные пары, засорение форсунок, выход из строя проводков плунжеров). Еще одной причиной неисправности становится запаздывание момента впрыска горючего, что связано с износом гнезд корпуса колес, оси ролика и других элементов ТНВД. Наиболее же серьезной проблемой становится заедание рейки из-за попадания грязи, коррозии под действием воды в топливе.

Понравилась статья? Поделиться с друзьями:
Автобасс
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
