Установка нового ремня
Как при покупки отличить оригинальный ремень от подделки читаем в этой статье.
Проверяем положение распредвалов и коленвала, все должно быть надежно застопорено. Очищаем прилегающею поверхность блока цилиндров к помпе.
Кроме того, обратите внимание на герметичность шпильки, который держит натяжной ролик в корпусе водяного насоса насоса (ниже, рис А). Установите новый обводной ролик и затяните его
Затем установите новый натяжной ролик и слегка притените гайку. Убедитесь, что фиксатор на задней стороне натяжного ролика попадает в паз корпуса водяного насоса (выше, рис B)
Установите новый обводной ролик и затяните его. Затем установите новый натяжной ролик и слегка притените гайку. Убедитесь, что фиксатор на задней стороне натяжного ролика попадает в паз корпуса водяного насоса (выше, рис B).
Установите новый ремень ГРМ, начиная со звездочки коленчатого вала через обводной ролик и т. д. Убедитесь, что нисходящая ветвь ремня натянута. Ослабить гайку натяжного ролика. Поверните натяжной ролик вправо до того, как стрелка встанет дальше за указатель на7-8 мм, используя шестигранник 6 мм.

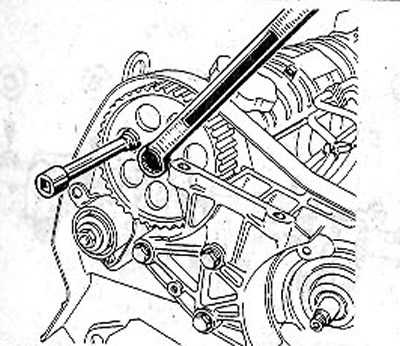

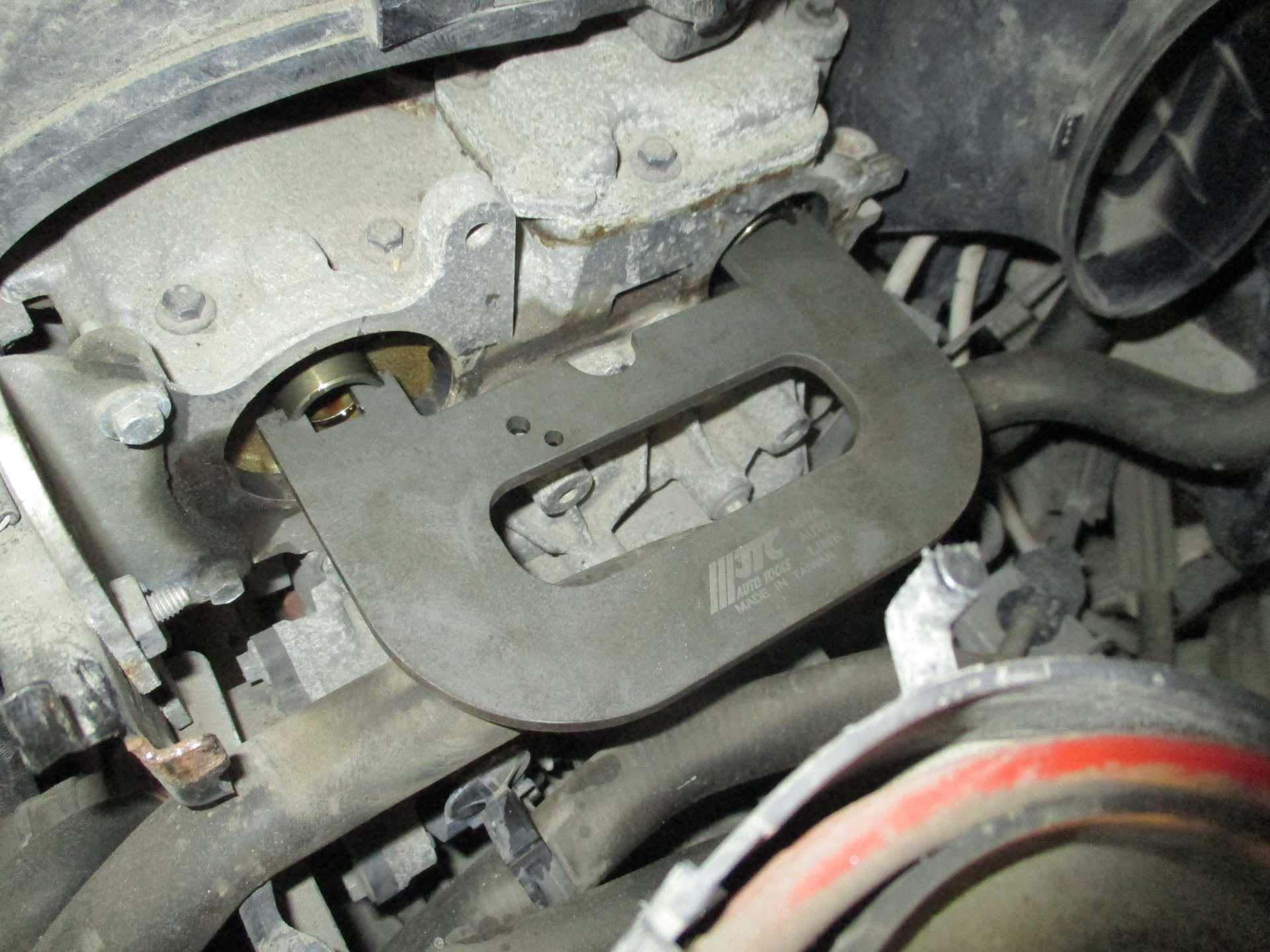

Затяните гайку натяжного ролика. Снимите фиксатора распредвалов и коленвала. Поверните коленчатый вал на два оборота вправо в положение установки — это очень важный шаг! Если вы этого не сделаете, то из-за недостаточного натяжения ремня может произойти все что угодно. Вставляем фиксатор коленчатого вала в блок цилиндров, убедившись, что коленчатый вал напротив фиксатора. Проверьте, вы легко должны вставить фиксатор распредвалов.
Советы по выбору подъёмника для гаража
Для обычного гаража оптимальный вариант – это установка одно- или двухстоечного электромеханического подъемника, так как такой агрегат надежен и имеет достаточную для ремонта легкового авто грузоподъемность. Кроме этого, такой тип оборудования компактен (подойдёт небольшая высота помещения и меньше требований к размеру гаражного бокса) и не требует специальных знаний для обслуживания. Небольшой размер такой техники позволяет монтировать её даже в небольших помещениях при высоте потолка 2 метра.
Подъёмник более высокого класса редко используется для частных нужд, его место в автомастерской, а не в гаражном помещении.
Также обязательно принимайте в расчёт высоту помещения. Небольшая высота гаража для подъемника просто технически не позволит производить установку мощного оборудования, да и не нужно оно для частника.
Еще при выборе подъемника обратите внимание на:
- Грузоподъёмность,
- Скорость подъёма груза,
- Особенности конструкции (размер, вес и конфигурация).
Не желаете сделать роковую ошибку и приобрести технику низкого уровня? Не доверяйте неизвестным производителям – советуем выбрать марки NORDBERG и Trommelberg.
Все должно быть рядом, без подготовки не начинать
Лада Приора может послужить примером для рассмотрения процесса замены. Во избежание неприятных неожиданностей любую работу необходимо спланировать и приготовить все необходимое. В нашем случае понадобится:
- Gasket Maker — герметик (анаэробный);
- заглушки и сальники распредвалов;
- 16 компенсаторов INA.
Начнем с отключения аккумуляторного минуса. Затем демонтируем воздушный фильтр, тросики дроссельной заслонки, провода, которые будут мешать манипуляциям, катушки зажигания форсунки и впускной коллектор.
Замена гидрокомпенсаторов на Приоре осложняется тем, что болт крепления коллектора расположен под генератором.
Для того, чтобы добраться до гидрокомпенсаторов:
Снимается ремень генератора, сам генератор освобождается от крепежных болтов и осторожно отводится к радиатору. Используя ключ с поворотной головкой, выкручивается болт крепления коллектора.
Демонтируется рампа с форсунками и отсоединяется трубки кондиционера (при наличии).
Демонтируется коллектор
Сначала приподнимаем его левый край и далее всю деталь, а после выводим влево.
Крышка клапанов снимается при помощи отвертки, вставленной в технологические пазы.

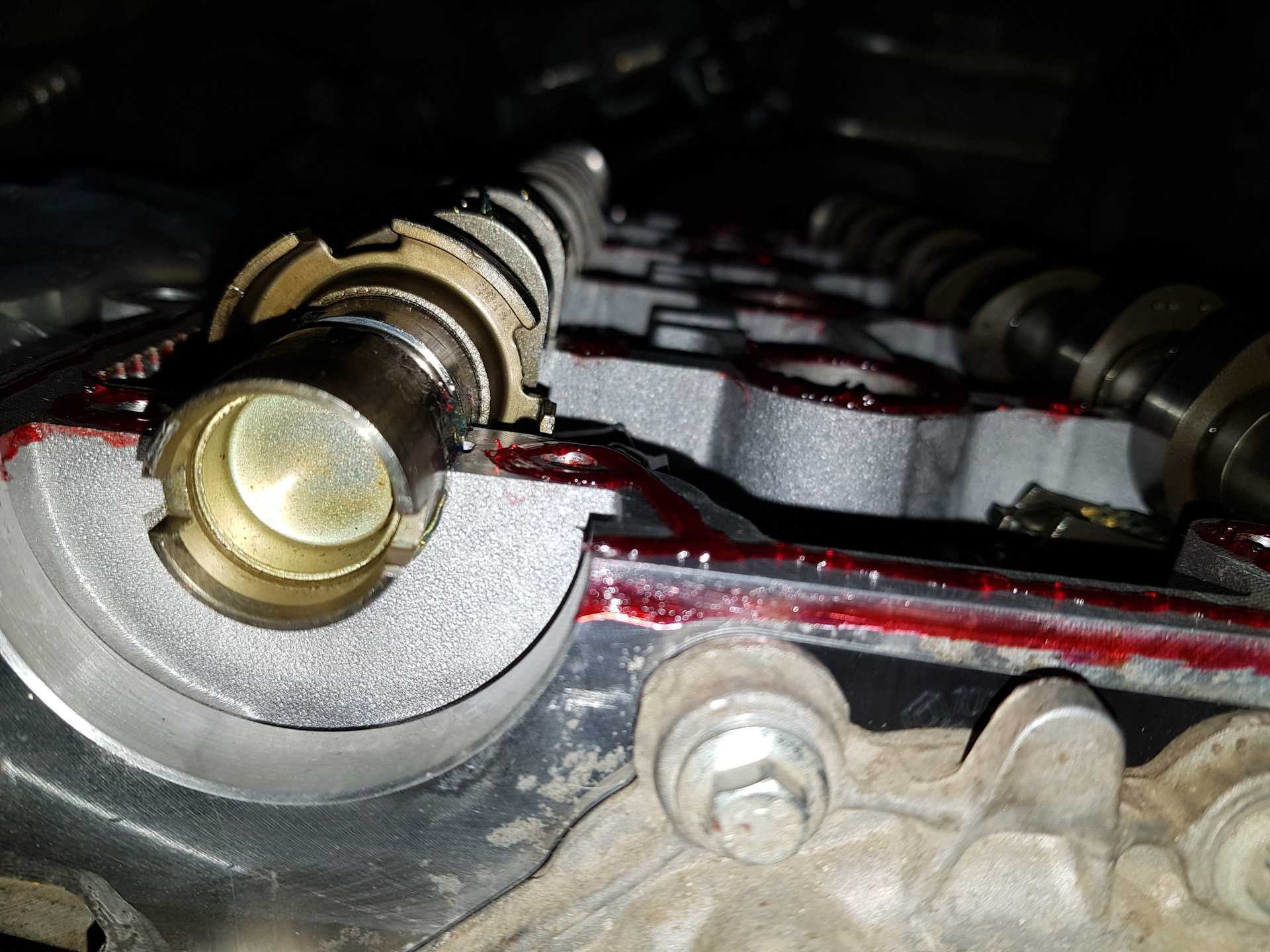

Далее убирается ремень ГРМ, демонтируются шкивы, распредваловская постель и сами валы.
Все компенсаторы открыты взору, среди них необходимо выявить неисправные. Это делается продавливаем. Дефектные просядут без особого усилия.

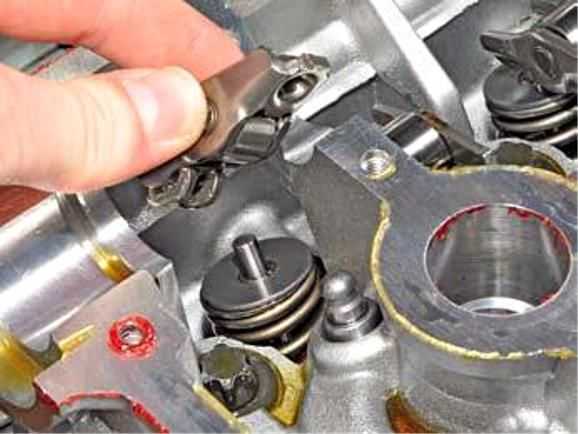

Извлекаются гидрокомпенсаторы при помощи магнита. Замене подлежит весь комплект, так как эксплуатируются они в аналогичных условиях и износ должны иметь, примерно, одинаковый.
Вышеперечисленные модификации имеют двигатели с распредвалом, расположенным сверху. Но существуют и такие, в которых он находится внизу. В этом случае на пятку автомобильного клапана воздействует рокер (коромысло). Замена гидрокомпенсаторов на Ниве Шевроле (там ГРМ устроен именно так) технологически будет отличатся от описанного, да и «гидрики» там другого типа.
Признаки сбившихся тепловых зазоров
Что требуется регулировка просветов в приводе К7М, говорит громкий четкий стук, который отчетливо слышно, если запустить мотор «холостыми» с закрытым капотом. Если зазоры слишком большие, двигатель не сломается и аварийных ситуаций сам факт не вызовет, но вот клапанный механизм износится в разы быстрее.
Кроме того, если зазоры впускных клапанов увеличены, ухудшается их пропускная способность и, следовательно, наполнение цилиндров горючим. А это означает, что и мощность движка постепенно снижается.
Если зазоры у выпускных клапанов отсутствуют, помимо неровной работы, а также снижения мощности мотора из-за падения компрессии, есть вероятность, что тарелки данных деталей и их седла обгорят из-за чрезмерного нагрева. Поскольку, если клапан движка К7М не садится плотно в седло, он охлаждается гораздо хуже.
Видео
Пользователь Сергей Самарский снял видеоролик, где подробно показал и описал все нюансы процесса по самостоятельному затягиванию винтов головки блока цилиндров двигателя машины ВАЗ 2106.
</index>
Момент затяжки резьбовых соединений на 16-клапанном ВАЗ-2112 определяется изготовителем и указан в сервисных мануалах по ремонту.
1Момент и последовательность затяжки постели распредвалов2Видео последовательности затяжки постели распредвалов 16-ти клапанной ВАЗ-21123В каких случаях понадобиться затягивать постель распределительных валов4Последствия неправильной затяжки
О двигателях для Lada Largus
Универсал Lada Largus создан на платформе Renault Logan MCV в 2012 году. В качестве силовых агрегатов на Ладе Ларгус установлены 8 и 16 клапанные моторы от Renault Logan — традиционный К7М 8 силой в 86 «лошадей» и современный К4М на 16 клапанов и производительностью в 105 л.с.
Есть еще Lada Largus с двигателем ВАЗ-11189 от LADA Vesta, но по сути этот тот же двигатель 11186 от Granta, но уже настроенный под эко-нормы Евро-5.
Двигатель Renault K7M 710/800 1.6 8V
Силовой агрегат Renault Logan K7M 710 объемом 1,6 литра и силой в 89 «лошадок» является тем же K7J 1,4 L, но с выросшим поршневым ходом (до 80,5мм), увеличенной высотой блока, сцеплением расширившимся в диаметре, увеличенным маховиком и другой формой картера КПП.
Подобно своему малообъемному аналогу, двигатель Renault K7M 710 сконструирован по-старинке: с коромыслами и невнятной системой привода насоса масла от Renault c нижним валом, выпускавшимся в 60-е годы.
Однако при бережном отношении к двигателю, своевременному обслуживании, замене масла в два раза чаще, чем указано в инструкции, мотор пробежит более 400 тысяч километров.
В 2010 году произошли изменения в мощности двигателя: его подтянули к эко-норме Евро 4, снизили продуктивность до 83 л.с. и назвали K7M 800.
К основным недостаткам Renault K7M 710/800 1.6 8V относится высокий расход горючего, плавающие обороты при холостых, клапаны, требующие регулировки каждые 20-30 тысяч км, отсутствие гидрокомпенсаторов и ременной привод ГРМ, требующий замены каждые 60 тысяч км. Также к минусам относятся течь сальника коленчатого вала, шумная работа двигателя и вибрации.
Если есть выбор между 1.4 или 1.6 8 клапанными, то специалисты рекомендуют объем мотора 1,6 литра, так как меньший объем не имеет сильных характеристик.
Если убрать катализатор, то двигателю Logan K7M 800 можно верную прежнюю резвость — 86 л.с. А при установке выхлопа и спортивной прошивки мотор может выдать еще пару «лошадок», но кроме расхода топлива особых изменений ждать не придется.
Двигатель Renault K4M 1.6 л. 16
Прежде чем попасть под капот Lada Largus двигатель Renault K4M 1.6 л. побывал на Renault Megane, Renault Clio II, Renault Laguna и других моделях.
Данная модификация K4M 1.6 представляет собой эволюцию серии К7М с иной ГБЦ на 16 клапанов.
Двигатель Renault K4M 1.6 L 16 отличается от предшественников другой головкой с парой облегченных распредвалов, иными поршнями, гидрокомпенсаторами и прочим. Мотор может содержать фазорегулятор, а степень сжатия колеблется между 9,5 и 10. В связи с этим существует небольшой разброс силовых характеристик двигателя, а все другое в К4М идентично.
К недостаткам мотора относится высокая цена запчастей. Случаются провалы в работе двигателя, а при некачественном горючем начинают плавать обороты. При обрыве ремня ГРМ гнутся клапаны и поэтому менять ремень и ролики нужно каждые 60 тысяч км. Датчик положения колевала и катушка зажигания могут стать причиной плавающих оборотов и нестабильной работы К4М.
В сравнении с 8-ми клапанным мотором, 16V трудится тише, экономичней и без вибраций.
| K7M 710/800 1.6 8V | Renault K4M 1.6 л. 16 | |
| Производство | Automobile Dacia | Renault Espana/АвтоВАЗ |
| Марка двигателя | K7M | K4M |
| Годы выпуска | K7M 710 (2004 — 2010), K7M 800 (2010 — наше время) | 1999 — наше время |
| Материал блока цилиндров | чугун | Чугун |
| Система питания | инжектор | Инжектор |
| Тип | рядный | Рядный |
| Количество цилиндров | 4 | 4 |
| Клапанов на цилиндр | 2 | 4 |
| Ход поршня, мм | 80,5 | 80,5 |
| Диаметр цилиндра, мм | 79,5 | 79,5 |
| Степень сжатия | 9,5 | 9,5 |
| Объем двигателя, куб.см | 1598 | 1598 |
| Мощность двигателя, л.с./об.мин | 86/5500 | 102-115/5750 |
| Крутящий момент, Нм/об.мин | 128/3000 | 145-147/3750 |
| Топливо | 92 | 92 |
| Экологические нормы | Евро 3 | Евро 4 |
| Вес двигателя, кг | ||
| Расход топлива, л/100 км (для Celica GT) — город — трасса — смешан. | 10
5,8 7,2 |
11,8
6,7 8,4 |
| Расход масла, гр./1000 км | До 500 | До 500 |
| Масло в двигатель | 5W-40 5W-30 | 5W-40 5W-30 |
| Сколько масла в двигателе | ||
| Замена масла проводится, км | 7500 | |
| Ресурс двигателя, тыс. км — по данным завода — на практике | 400
400+ |
Нет данных
400+ |
| Тюнинг — потенциал — без потери ресурса | Нет данных
+/- 120 л.с. |
|
| Двигатель устанавливался | Renault Logan Renault Sandero Lada Largus | Renault Logan Renault Sandero Renault Kangoo 1 и 2 Renault Duster Lada Largus Renault Megane 1, 2, 3 Nissan Almera G11 Renault Clio 2 Renault Laguna 1, 2 Renault Scenic Renault Fluence |
Вместе весело шагать. Тест-драйв кроссовера DFM 580
Смотреть все фото новости >>
Капитальный ремонт двигателя k4m renault 1.6 16v. Двигатель Рено К4М – Особенности обслуживания и типичные неисправности
Производство моторов K4M началось в 1999 году на заводе Renault в Испании, и с некоторого времени на АвтоВАЗе, в частности, для автомобилей Лада Ларгус Кросс.
Двигатель К4М имеет следующие характеристики.
- Материал блока цилиндров: чугун
- Система питания: инжектор
- Тип: рядный
- Количество цилиндров: 4
- Клапанов на цилиндр: 4
- Ход поршня: 80,5 мм
- Диаметр цилиндра: 79,5 мм
- Степень сжатия: 9,5
- Объем мотора: 1598 см. куб.
- Мощность: 102 л.с. / 5750 об. мин
- Крутящий момент: 145 Нм / 3750 об. мин
- Топливо: АИ-95
- Экологические нормы: Евро 4
- Расход топлива: город — 11,8 л. | трасса — 6,7 л. | смешанный цикл — 8,4 л/100 км
- Масла в двигатель K4M: 5W-30, 5W-40 .
Ресурс двигателя К4М на практике составляет более 400 тыс. км.
Слив отработанной жидкости
Чтобы слить масло с Лада Ларгус желательно наличие ямы или эстакады, так как основные действия будут проходить снизу автомобиля. Поэтому ставим машину над технологической канавой, спускаемся в нее и снимаем снизу защиту двигателя. Для этого необходимо открутить 6 болтов под головку на 10мм.
Когда все готово, переходим непосредственно к сливу:
- Поднимаем капот, после чего находим заливную горловину на двигателе и откручиваем пробку (Рис.1).Рис.1 Горловина для залива масла
- Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.
- На родную сливную пробку много нареканий по поводу откручивания, поэтому лучше приготовить новую для замены (код для заказа 21120101106100). Старая откручивается шестигранником на 8, но высока вероятность сорвать шлицы. Поэтому сначала можно взять молоток и через деревянную дощечку аккуратно простукать ее. После этого пробка должна открутиться легче. Если пробка не идет ни в какую, можно воспользоваться газовым ключом, она расположена ниже поддона, поэтому есть место для захвата (Рис.2).
- Теперь нужно открутить масляный фильтр. Это можно попробовать сделать сверху из подкапотного пространства. Вроде и доступ есть, но фильтр часто прикипает, силы рук не хватает, а съемником не подлезть (Рис.3).Рис.3 Масляный фильтр сверху
- Другой вариант сделать это снизу, тут поставить съемник не составит труда (Рис.4). Но перед этим желательно открутить с помощью ключа на 10 датчик положения коленчатого вала. Также убираем провода, идущие на него. Теперь ничего сломать не должны, можно откручивать сам фильтр.Рис.4 Масляный фильтр снизу
Для откручивания фильтрующего элемента желательно иметь специальный съемник. Ели его не оказалось в наличии, можно попробовать открутить фильтр подручными средствами. Для этих целей можно использовать, например старый ремень генератора, обычный ремень, велосипедную цепь или простую отвертку.
Откручивание масляного фильтра с помощью подручных средствТаким методом получится слить максимум отработавшего свой срок масла, после чего можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.
Как поменять гидрокомпенсатор
Если вы слышите, что под капотом вашего двигателя появился подозрительный стук, необходимо проверить гидрокомпенсаторы. Иногда проблема решается с помощью замены масла, промывки устройств и т. д. Однако если ничего не помогает, придется менять. Вам понадобятся следующие инструменты:
- набор торцовых и рожковых ключей;
- отвертки;
- новые комплектующие;
- прокладка под крышку головки;
- новые сальники для распредвала;
- герметик.
Ремонт начинается с отключения АКБ от системы, после чего осуществляется демонтаж кабелей с катушек зажигания и инжектора. Потом отключается шланг системы охлаждения картера. Далее необходимо устранить кронштейн, на котором закреплен масломерный щуп. Когда это будет сделано, отвинтите крепежные элементы впускного коллектора и уберите его с двигателя.
Первым действием на моторе является демонтаж кожухов ремня ГРМ вместе с крепежными элементами. Далее, ослабив ролик натяжения, следует убрать и сам ремень с распредвалов. Следующими на очереди для демонтажа являются шестеренки и задняя крышка ремня. Убирая шестерни, будьте осторожны, ведь шпонки, находящиеся на них, могут легко потеряться.
Следующими на очереди будут болты крышки головки блока. Крышку фиксируют очень хорошо, поэтому снять ее быстро получается далеко не всегда. Здесь вам придет на помощь минусовая отвертка, которой можно будет слегка поддеть ее с разных сторон. Под ней вы найдете подшипники распредвала, которые нам пока также не нужны. Последний шаг – снятие распредвалов. Специалисты советуют помечать конструкции, чтобы при сборке не спутать их. На этом работа будет окончена, и перед вами покажутся гидрокомпенсаторы.
Перед установкой поверхность гидрокомпенсатора смазывается моторным маслом. Перед началом сборки рекомендуется установить новые сальники распредвалов и поставить новую прокладку крышки головки. После замены прокладки ее нужно загерметизировать с помощью герметика. Если какие-либо моменты остались вам непонятны, вы можете просмотреть видеоинструкцию на нашем сайте. Если после замены стук никуда не делся, значит, проблема не в гидрокомпенсаторах, а в головке блока цилиндров. Нужно разбирать ее и смотреть, что же там не так.
Источник
Через сколько регулировать клапана Рено Логан
Зазоры клапанов на двигателе Рено Логан 1.6 регулируются по рекомендации завода изготовителя с интервалом в 100 000 км пробега автомобиля. Желательно эту процедуру производить не более чем на каждые 60 000 км пробега. Если в качестве топлива используется газ то регулировка проводится не мене чем через каждые 30 000 км. Связано это с тем что октановое число газа находится в пределах 105 требуемая степень сжатия 11:1. Для бензина марки 95 октановое число составляет 83-86 требуемая степень сжатия 9:1. Это говорит о том что газ в камере сгорания не сгорает полностью. Часть его остаётся догорать в клапанах и выпускных коллекторах. Это приводит к увеличению температуры горения. Что ослабляет конструкционные свойства применяемых в седлах и клапанах материалов. Проще говоря они быстрее изнашиваются с применением газа в качестве топлива. Поэтому и рекомендуется проводить более частую регулировку клапанов. К вопросу о том а выгодно ли использовать газ в качестве топлива.
Когда нужно, а когда не стоит менять гидрокомпенсаторы и особенности замены
В идеале при нормальной работе гидрокомпенсатора не должно быть никаких посторонних звуков. Но иногда из-под капота слышны звуки, которые вызывают желание заменить детали ГРМ. Но обязательной замене подлежат «гидрики» на моторах с большим пробегом — у них высокий процент износа и ремонтировать их бессмысленно. В остальных случаях можно обойтись менее радикальными действиями.
Внимание. Иногда не стоит сразу разбирать мотор и пытаться выяснить причину поломки. Часто замены масла достаточно, чтобы проблема ушла, а деньги и нервы были сэкономлены
Часто замены масла достаточно, чтобы проблема ушла, а деньги и нервы были сэкономлены.
Из особенностей замены гидрокомпенсаторов на Шевроле-Нива стоит выделить следующие:
- при появлении постороннего стука из под клапанной крышки не спешите сразу разбирать ГРМ и менять узлы, вначале поменяйте масло и фильтр;
- используйте масло одного производителя;
- не нужно сильно затягивать детали, это может привести к поломке;
- при установке новых деталей, не забудьте тщательно промыть их в бензине.
0 0 голос Рейтинг статьи
Инструменты и материалы
Перед началом работ необходимо подыскать помещение для проведения замены и проверить наличие нужных инструментов и приспособлений.
Минимальный набор инструментов и запасных деталей выглядит следующим образом:
- новая прокладка ГБЦ;
- 10 болтов для ГБЦ с размером М12 (артикул 026707, для мотора 11183) и М10 (артикул 256632, для мотора 11186);
- прокладка для стыка корпусов каталитического нейтрализатора и резонатора;
- динамометрический ключ до 100 Нм;
- набор шестигранных ключей и головок (как минимум размеров 10, 13, 17 и 19);
- пассатижи;
- отвертки с различными типами жала;
- ветошь для протирки;
- емкость для слива охлаждающей жидкости.
Старые болты ГБЦ использовать не рекомендуется.
Что необходимо иметь под рукой и знать при совершении такого ремонта?
Данная категория ремонта под силу любому автолюбителю, имеющему подобный седан Renault Logan. Но для этого следует обладать определенным багажом знаний и иметь в наличии, требуемый инструмент. Вот перечень набора инструмента, без которого не обойтись:
- набор шурупов определенного вида;
- плоскогубцы;
- рожковый ключ на 13;
- рожковый ключ на 10;
- обычная отвертка.
Владельцы Рено Логан должны проводить регламентную регулировку клапанной системы после каждых 100 тыс. км пробега, независимо от того 8 клапанов или 16 в моторе. Однако, большинство специалистов не согласны с такой периодичностью. Они считают, что регулировка клапанов выполняться должна чаще, каждые 60 тыс. км. Водители с большим стажем эксплуатации Рено Логан говорят о том, что езда на газе вместо бензина отрицательно сказываться на клапанах. В первую очередь, наблюдается просадка седла. Происходит запуск в камеру газа, а не топлива из-за неправильных зазоров, которые возникли.
Специалисты на автосервисах VIP-класса выполняют регулировку клапанной системы Renault Logan каждые 30 тыс. км независимо от того, какой показатель мотора, 1.4 и 1.6.
При проведении подобных ремонтных действий необходимо помнить стандарты по зазорам. Вот эти значения:
- Зазоры для впускных клапанов варьируются в диапазоне от 0.1 мм до 0.15 мм;
- Выпускные клапаны должны иметь зазорную часть от 0.25 мм до 30 мм.
Если же производится установка новых выпускных 8 клапанов или 16, то следует увеличить зазор для прохождения ими притирки. В этом случае, диапазон изменяется на 0.2-0.25 мм
Причины стука гидрокомпенсаторов
Стук гидрокомпенсаторов Шевроле-Нива можно легко определить на слух, он стучит с частотой вдвое меньше частоты оборотов мотора. Стучать он может как на холодном двигателе, так и на горячем, а причины для этого разные.
Причины стука «на холодную»:
- Густое масло. По мере прогрева мотора масло нагревается, становится жиже, и стук уходит.
- Грязь. Из-за плохого фильтра или старого масла грязь может попадать в каналы и отверстия и забивать их.
- Износ или поломка плунжера. Причиной может быть естественный износ или абразивные загрязнения, попавшие в масло.
«На горячую»:
- Заклинивание плунжера. Задиры на плунжерной паре повышают ее износ в разы и блокируют его.
- Масло с неправильной вязкостью. При сезонной самостоятельной смене масла, иногда владельцы ошибаются и заливают масло с неправильной вязкостью. Если оно слишком жидкое, то быстро вытекает через тех. зазоры.
- Повышенный уровень масла в моторе. Если это произошло из-за попадания в масло охлаждающей жидкости, то оно будет вспениваться, контактируя с коленчатым валом.
Все эти причины можно устранить самостоятельно, если внимательно следить за своим автомобилем.
Цена двигателя Renault K7M нового и бу
| Минимальная стоимость | 25 000 рублей |
| Средняя цена на вторичке | 40 000 рублей |
| Максимальная стоимость | 60 000 рублей |
| Контрактный мотор за рубежом | 500 евро |
| Купить такой новый агрегат | 120 000 рублей |
| Состояние: | Б У |
| Комплектация: | двигатель в сборе |
| Рабочий объем: | 1.6 литра |
| Мощность: | 75 л.с. |
* Цена на данный двигатель указана справочно
Видео о капитальном ремонте как раз такого мотора
Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.
Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.
Источник
Как подобрать привод
Приводы для подъемников разделяют на электрические и гидромеханические. Электрические модели обладают небольшой грузоподъемностью и довольно часто ломаются.
Учитывая расходы на починку устройства, такие приводы выбирают реже, их стоимость не окупается. Гидравлические приводы включают в себя цилиндр, помпу и двигатель.
Это оборудование имеет большую грузоподъемность, такие конструкции гораздо надежнее, чем электрические устройства.
Подбирая привод, важно продумать следующие нюансы:
- какое сечение будут иметь металлические крепежи и балки;
- рассчитывают цилиндрические оси;
- в зависимости от требующейся производительности, выбирают цилиндр по штоковой длине;
- какую мощность будет иметь гидронасос; организовать пульт управления устройством.
Разделив процесс изготовления оборудования на несколько этапов, удастся минимизировать недочеты, сделать механизм надежным и выносливым.
Установка головки блока цилиндров двигателя К4М
Установку головки блока цилиндров производим после ремонта, осмотра и дефектации.
Перед установкой головки блока цилиндров устанавливаем поршни цилиндров на середину хода.
Нужно обезжирить посадочные поверхности головки блока и блока цилиндров.
Проверяем наличие направляющей втулки на блоке цилиндров.
Устанавливаем на блок цилиндров приспособление Mot.104 или обрезанную шпильку в качестве второй направляющей.
Устанавливаем на блок цилиндров прокладку головки блока цилиндров.
Устанавливаем головку блока. Выворачиваем приспособление Mot.104 или обрезанную шпильку в качестве второй направляющей.
Затягиваем болты крепления головки блока в указанной последовательности на рисунке 1 моментом 20±2 Нм.
После затяжки болтов еще доворачиваем все болты в указанной последовательности на угол 240±6˚.
Устанавливаем гидрокомпенсаторы клапанов (рис 2). Проверяем работоспособность гидротолкателей: — надавливаем на верхнюю часть гидротолкателя, если цилиндр вдавливается легко, то возможно гидротолкатель забит смолами.
Нужно погрузить гидротолкатель в керосин или дизельное топливо, чтобы растворить смолы. После этого нужно гидротолкатель погрузить в масло и проверить еще раз. Если после этого гидрокомпенсатор не становится упругим, значит, гидрокомпенсатор неисправен, и его нужно заменить.
Устанавливаем коромысла клапанов (рис. 3).
Смазываем моторным маслом опоры распределительных валов.
Устанавливаем распределительные валы (смотрим Как заменить гидрокомпенсаторы клапанов двигателя К4М).
Обезжирьте посадочную поверхность головки и крышки головки блока цилиндров.
Наносим с помощью валика герметик Loctite 518, пока он не станет красноватого цвета.
Если на опоры распредвала попал герметик, обязательно его вытираем.

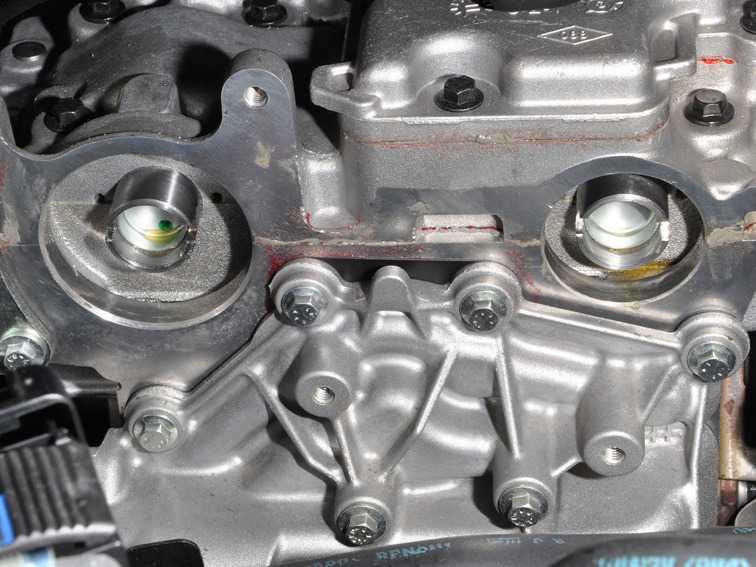

Устанавливаем крышку головки блока цилиндров.
Затягиваем крышку головки блока цилиндров в порядке указанном на рисунке 6 поэтапно:
1-й этап — болты 22, 23, 20 и 13 моментом затяжки 8 Н.м (0,8 кгс.м);
2-й этап — болты 1 — 12, 14 — 19, 21 и 24 моментом затяжки 15 Нм (1,5 кгс.м);
3-й этап — ослабить болты 22, 23, 20 и 13;
4-й этап — болты 22, 23, 20 и 13 затянуть моментом затяжки 15 Нм (1,5 кгс.м).
Выворачиваем стопорный болт толкателя эксцентрикового кулачка (1) приспособления Mot. 1669 (см. рис.7).
Вворачиваем штатный стопорный болт толкателя эксцентрикового кулачка (2), нанеся каплю состава LoctiteFrenetanch (клей герметик) на его резьбу. Затягиваем стопорный болт толкателя эксцентрикового кулачка моментом 15 Нм.
Как продлить срок службы
Детали гидрокомпенсатора постоянно работают в масляной среде, поэтому их износ в нормальных условиях минимален. Проблемы возникают лишь по двум причинам:
- Использование некачественных смазочных материалов.
- Недостаточный уровень масла.
С учетом того, что современные автомобили оснащены датчиками контроля давления и количества смазки в системе, вторая причина актуальна лишь для невнимательных водителей и владельцев старых авто с неисправными датчиками.
Чаще гидрики выходят из строя в результате зарастания масляных каналов. Это случается по причине несвоевременной замены смазки или использования некачественных продуктов.
Продлить жизнь мотора и гидрокомпенсаторов можно единственным способом — использовать проверенные смазочные материалы и присадки, не забывая своевременно менять их.
Характеристики двигателя Renault K4M 1.6 16V Логан, Сандеро, Меган, Альмера
| Параметр | Значение |
|---|---|
| Конфигурация | L |
| Число цилиндров | 4 |
| Объем, л | 1,598 |
| Диаметр цилиндра, мм | 79,5 |
| Ход поршня, мм | 80,5 |
| Степень сжатия | 9,8 |
| Число клапанов на цилиндр | 4 (2-впуск; 2-выпуск) |
| Газораспределительный механизм | DOHC |
| Порядок работы цилиндров | 1-3-4-2 |
| Номинальная мощность двигателя / при частоте вращения коленчатого вала | 77 кВт — (105 л.с.) / 5750 об/мин |
| Максимальный крутящий момент / при частоте вращения коленчатого вала | 145 Н м / 3750 об/мин |
| Система питания | распределенный впрыск топлива MPI |
| Рекомендованное минимальное октановое число бензина | 92 |
| Экологические нормы | Евро 4 |
| Вес, кг | — |
Как заменить гидроопоры рычагов привода клапанов двигателя ВАЗ-21214
Работу проводим в случае выхода из строя одной или нескольких гидроопор рычагов привода клапанов. Снимаем крышку головки блока цилиндров (смотрим статью — «Замена прокладки крышки ГБЦ»).

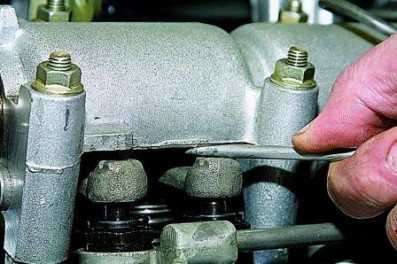

Чтобы проверить состояние гидрокомпенсатора, вставляем отвертку между кромкой корпуса подшипников распределительного вала и рычагом привода клапана.
При этом кулачок распределительного вала должен быть обращен к рычагу привода клапана «затылком» (клапан закрыт).
Опираясь отверткой о корпус подшипников, давим через рычаг на гидроопору.
В нормальном состоянии гидроопора должна прожиматься со значительным усилием.
Если же усилие невелико, гидроопору необходимо заменить.
Для этого снимаем распределительный вал и рычаги привода клапанов (смотрите – «Снятие распределительного вала и рычагов привода клапанов двигателя ВАЗ-21214»).
Головкой «на 24» отворачиваем гидроопору рычага привода клапана
Таким же образом демонтируем гидроопоры рычагов других клапанов.

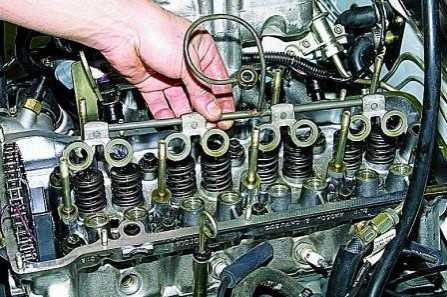

Снимаем рамку подачи масла к гидроопорам.

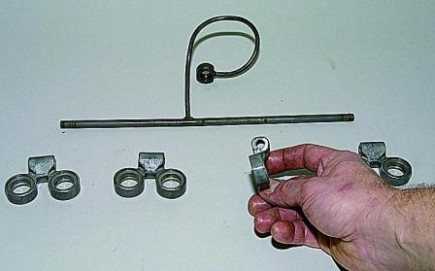

Сдвигаем с трубки рамки маслоподводящую втулку гидроопор
Аналогично снимаем еще три маслоподводящие втулки гидроопор.
Герметичность соединения трубки рамки и маслоподводящих втулок обеспечивается резиновыми уплотнительными кольцами, установленными во втулках.
В крайних втулках установлено по одному уплотнительному кольцу, в других – по два.
Для замены уплотнительного кольца поддеваем его отверткой и извлекаем из втулки.
Перед сборкой очищаем, промываем бензином и продуваем сжатым воздухом каналы в трубке и маслоподводящих втулках рамки.
Устанавливаем новые уплотнительные кольца во втулки и смазываем их моторным маслом.
Аккуратно, чтобы не повредить кольца, надеваем втулки на трубку.
Перед вворачиванием гидроопор рычагов клапанов шприцем откачиваем масло из гнезд гидроопор в головке блока цилиндров
Виды гидрокомпенсаторов
В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.
Гидрокомпенсаторы Нива Шевроле старого образца
До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.
Новое поколение
Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.
В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:
- гидротолкатели;
- роликовые гидротолкатели;
- гидроопоры;
- гидроопоры, которые устанавливаются в коромысла или рычаги.
Автомобили с бензиновым двигателем мощностью 113 л.с. и с дизельным двигателем
1. Вывинтите болты крепления крышки головки блока цилиндров и снимите ее вместе с прокладкой (см. иллюстрацию).
7.1 Вывинтите болты крепления крышки головки блока цилиндров и снимите её вместе с прокладкой
2. Поверните коленчатый вал и установите поршень цилиндра №1 в ВМТ.
Внимание! После этого положение коленчатого вала изменять не допускается. 3
Ослабьте натяжение зубчатого ремня и снимите его только с шестерни распределительного вала
3. Ослабьте натяжение зубчатого ремня и снимите его только с шестерни распределительного вала.
4. Застопорите шестерню распределительного вала с помощью торцовой головки на 10 мм, а затем отвинтите болт крепления и снимите шестерню (см. иллюстрацию). При необходимости сбейте шестерню с вала легкими ударами резинового молотка.
7.4 Застопорите шестерню распределительного вала с помощью торцовой головки на 10 мм, а затем отвинтите болт крепления и снимите шестерню
5. Извлеките шпонку, которой фиксируется шестерня на распределительном валу.
6. Автомобили с дизельным двигателем. Демонтируйте вакуумный насос.
7. Обозначьте положение и последовательность всех крышек подшипников распределительного вала (см. иллюстрацию).
7.7 Обозначьте положение и последовательность всех крышек подшипников распределительного вала
8. Снимите сначала крышки 5, 1 и 3, а затем, действуя в перекрестном порядке, крышки 2 и 4. (см. иллюстрацию 7.7).
9. Снимите распределительный вал.
Внимание! Если необходимо извлечь тарельчатые толкатели, то их следует обозначить, чтобы при сборке установить на прежние места (см. иллюстрацию)
7.9 Обозначьте тарельчатые толкатели перед снятием
Вариант простого подъёмника для переворачивания
Уже многие годы автолюбители пользуются простым подъёмником, который переворачивает автомобиль набок. Такая конструкция позволяет выполнить многие технические работы. Использование ямы вовсе не обязательно для выполнения ремонтных работ. Можно сконструировать примитивное приспособление для переворачивания автомобиля.
Простая инструкция к изготовлению:
- Ось образуется с помощью лома, монтировки или прочной палки.
- Деталь монтируется в грунт.
- К оси закрепляется труба, которая будет функционировать как барабан.
- На участке трубы крепится трос, а под него вставляется рычаг.
- Противоположная часть троса цепляется на транспортном средстве.
Для эксплуатация такого подъёмника нужно минимум три человека. Механизм далёк от совершенства, но сможет выручить при необходимости выполнения ремонтных работ под кузовом автомобиля.
Рассмотрев возможные варианты конструкций самодельных подъёмников для частного гаража, автолюбитель принимает решение о создании такого устройства. Обладая необходимыми знания, навыками и материалами, можно самостоятельно сделать простой, реечный или червячный подъёмники-опрокидыватели.
Различные подъёмные устройства активно используются во время ремонтов автомобилей, при этом удастся экономить средства на услуги автомастерских.
Многие владельцы автомобилей, обладая соответствующими познаниями и навыком, готовы перейти к ремонтным работам двигателя машины самостоятельно. Для этого машинный двигатель следует вытащить из капота, а по окончании работы определить обратно. Совершить это сложно, а без особого подъёмного приспособления нереально.
Но можно отыскать выход с каждой ситуации. И в случае, если у вас имеется гараж, вы сможете воспользоваться опытом многих народных умельцев и сделать подъёмник автомобильный для гаража своими руками.
Итоги
В конце статьи скажем, что даже самая совершенная система нуждается в участии человека. Гидрокомпенсаторы прекрасно справляются со своей задачей. От автолюбителя требуется лишь помогать им в этом
Обязательно следите за качеством заливаемой внутрь мотора смазки, уделяйте внимание диагностике работоспособности масляного насоса, а в случае критического износа гидрокомпенсаторов произведите их замену. Если названные условия выполняются, вы не услышите стрекотания клапанов, чем, разумеется, продлите им жизнь
Ниже вы можете просмотреть видео о том, как почистить гидрокомпенсаторы своими руками.
