Какой датчик отвечает за обороты двигателя? список и нужная информация renoshka.ru

Датчик на массовый расход воздуха

Этот датчик контролирует и позволяет нормализовать поступление воздуха в топливную смесь. Признаками его неисправности являются следующие проблемы:

Нестабильные обороты;
Проблемы с заводом теплого двигателя;
Снижение мощности.

Проверка этого датчика производится по разному. Самым простым из них является отключение ДМРВ и поездка без него. Если негативные моменты пропали, то скорее всего причина именно в датчике. Также отказ датчика может быть спровоцирован некачественной прошивкой. Для этого под упор заслонки дросселя помещают пластинку толщиной 1 мм. При этом обороты немного должны увеличиться. После снимают фишку с интересующего нас датчика. Если двигатель продолжил работать, причина в «кривой» прошивке.

Перечень основных

В состав системы управления работой ДВС входит несколько сенсоров, расположение и принцип их функционирования зависят от производителя. Корректная работа мотора и нормативный расход топлива возможны только в случае исправных чувствительных элементов. Неисправность сенсоров приводит к падению мощности и росту расхода топлива. Помимо поломки датчиков, возможны обрывы жгутов проводки или окисление контактов внутри штекеров из-за проникновения конденсата и дорожных реагентов.

ДМРВ

На входе в дроссельный узел располагается сенсор, определяющий массовый расход воздуха двигателем. Причиной выхода из строя является загрязнение элемента, расположенного внутри корпуса.

При завышении показаний наблюдаются плавающие обороты холостого хода, мотор может глохнуть, а при запуске возникают затруднения (вне зависимости от температуры антифриза). При занижении массового расхода агрегат не развивает полной мощности и сжигает на 20-25% больше горючего.

ДПДЗ

Сенсор определяет положение заслонки в дроссельном узле и отвечает за подачу топлива. При поломке возникают провалы при резком или плавном нажатии на педаль акселератора, могут плавать обороты холостого хода, а при разгоне автомобиля наблюдаются рывки.

Необходимо приобретать оригинальную запасную деталь, поскольку подделки или бюджетные сенсоры быстро выходят из строя из-за вибрационных нагрузок и постоянного перемещения заслонки.

ДТОЖ

В контуре охлаждения имеется сенсор, определяющий температуру антифриза и регулирующий состав смеси. На холодном моторе требуется подача дополнительной порции горючего, которая одновременно ограничивается лямбда-зондом в нейтрализаторе.

При поломке элемента возможны постоянная работа вентиляторов на радиаторе, проблемы с запуском горячего силового агрегата и повышенный расход топлива. Диагностика показывает ошибки, связанные с обрывом цепей или чрезмерно низким либо высоким уровнем сигнала.

ДД

Сенсор определяет момент детонационного сгорания и корректирует опережение зажигания. Изделия разделяют на резонансные и широкополосные, отличающиеся алгоритмами работы.

В случае поломки сенсора плавают прогревочные обороты, мотор не развивает мощности, наблюдается рост расхода топлива.

ДК

На машинах с каталитическим нейтрализатором имеются первичный и вторичный сенсоры концентрации кислорода. Чувствительные элементы определяют состав выхлопных газов и корректируют состав смеси. При повреждении возрастает расход горючего, богатая смесь догорает в полости нейтрализатора и перегревает керамические соты.

Разрушенный наполнитель препятствует выходу газов в атмосферу, а некорректный сигнал от сенсоров приводит к дополнительному обогащению смеси.

ДПКВ

Датчик определяет положение коленчатого вала и является одним из основных элементов системы управления работой мотора. ДПКВ расположен около шкива и считывает информацию от вращающегося диска, некоторые компании ставят элемент около маховика (например, на агрегатах AEB от Audi). При поломке запуск мотора невозможен, в комбинации приборов горит лампа Check Engine. Силовые установки ряда производителей при выходе из строя ДПКВ переходят в аварийный режим работы по фиксированной картографии с ограничением частоты вращения вала на уровне 3000-4000 об/мин.

ДС

Сенсор определяет скорость движения автомобиля, располагается на картере коробки передач напротив вторичного вала. Сигнал передается к спидометру и учитывается блоком управления мотором. При поломке или окислении наблюдаются провалы оборотов в момент разгона либо снижение частоты вращения коленчатого вала в режиме холостого хода.

На части машин импортного производства при неисправном ДС блокируется пуск мотора (например, на продукции бренда Chevrolet).

ДФ

Изделие определяет положение распределительного вала, управляя последовательностью работы форсунок впрыска топлива. При поломке увеличивается расход горючего из-за одновременной работы 2 распылителей. Датчик фазы используется не на всех моторах. Например, завод ВАЗ стал использовать систему отслеживания положения распределительного вала на 8-клапанных агрегатах только после 2005 г. Двигатели с 16-клапанной схемой газораспределения изначально комплектовались ДФ, расположенным на головке блока.

Принцип работы

Взгляните на типы датчиков, которые часто встречаются в продаже оборотов Датчики расположены на внешней стороне распределителя зажигания.

Индукционные датчики или датчики Датчики генераторного типа более распространены и имеют разнообразную конструкцию. На рисунке показаны пересекающиеся секции датчика датчик .

На рисунке ниже показан осциллограф датчика оборотов . Маркировочный диск имеет строго определенные зубцы.

Когда зубья маркировочного диска проходят близко к сердечнику датчика изменяется величина магнитного потока. Для синхронизации, т.е. для точного определения высшей мертвой точки и расчета распространения зажигания, на диске отсутствует один зуб. Об этом свидетельствует отсутствие сигнала на осциллографе. Вследствие. ЭБУ двигателем TDC находиться под углом поворота коленчатого вала (для ВА З-19 зубьев), т.е. информация, если отсутствующий зуб расположен ниже датчика. оборотов Затем измеряется 19 зубьев в направлении вращения двигателя и должен оказаться под сигналом TDC в блоке.

Магнитоэлектрический датчик Электромагниты Холла используются для создания импульсов напряжения путем пересечения прочного экрана между постоянным магнитом с одной стороны и полупроводником, через который проходит электричество, с другой.

В некоторых конструкциях экран не используется, а магнит прикрепляется к подвижному элементу, когда магнит проходит близко к чувствительному элементу датчика Датчики Холла, импульсы напряжения индицируются при прохождении.

Примером является MRE/ Hall. датчик Осциллограмма вала коленчатого вала, показанная на рисунке ниже. Напряжение питания составляет 5 В.

Что влияет на запуск бензинового двигателя

Принцип работы мотора не изменился со времён постройки первого автомобиля. По-прежнему нужно, чтобы было что поджечь, и чем поджечь рабочую смесь в цилиндрах. Изменились лишь способы обеспечения этого процесса.

Это будет состоять из установки второй медной шайбы, подобной той, которая уже находится под источником под свечой. Это устройство вернется, чтобы уменьшить усилия поршня в новой рубашке. Если ваш двигатель оснащен турбо-свечой с коническим сиденьем, этот трюк явно падает в воде! Это предотвратит простуду двигателя из-за отсутствия смазки. Вот почему мы порекомендуем вам сделать то же самое при каждом холодном запуске, даже после того, как двигатель полностью поедет. Конечно, эта процедура применяется только в том случае, если у вашего автомобиля есть бак без мини-насоса.

Перечислим основные факторы, влияющие на уверенный пуск мотора зимой.

Качественное топливо. Октановое число бензина должно соответствовать конструкции двигателя, а испаряемость (точнее – давление насыщенных паров) – сезону. Дизельное топливо также должно быть зимнее.
Маркировка по инструкции к автомобилю. Излишне густое затрудняет вращение коленчатого вала стартером, к тому же плохо прокачивается насосом, ускоряя износ мотора.
Состояние топливной системы.
должны вовремя меняться. Если вы заливали некачественный бензин, то на форсунках (или карбюраторе) появляются лаковые отложения, которые мешают правильному образованию топливно-воздушной смеси. Вместо распыления в форме факела инжектор начинает лить топливо струёй, и оно не успевает испариться. Износ или нарушение регулировки ТНВД дизеля также затруднит запуск.
Исправность системы управления двигателем. Неисправный или , кое-как справлявшиеся летом, зимой будут препятствовать запуску двигателя. «Ёжик» из опилок на датчике положения коленвала тоже не способствует уверенному старту в мороз.
Электрическая часть. Окислившиеся клеммы на аккумуляторе, старая батарея и треснувшие провода затрудняют вращение стартера. Однажды скорости может оказаться недостаточно для того, чтобы завести двигатель зимой.
Система зажигания. должны соответствовать модели двигателя (маркировку и зазор между электродами можно посмотреть в инструкции). и
не должны иметь трещин и царапин на поверхности. В дизельном моторе должны исправно работать все свечи накаливания.

Обычно затрудненный запуск свидетельствует о небрежном отношении к технике в целом.

Если этот тип устройства является неотъемлемой частью вашей серийной модели, вам просто нужно будет управлять мини-насосом для достижения того же результата. Когда вы впервые запускаете свой движок, вы можете запустить его в первый раз на холостом ходу, чтобы все его механические компоненты занимали свое место без форсирования. Однако эта процедура не является обязательной. Будьте осторожны, чтобы не использовать этот метод, который иногда имеет недостаток. Ясно, что когда вы выполняете полный бак без режима, превышающего режим простоя, предположение о том, что ваш карбюратор может быть настроен слишком плохо, если вы его не заметите, остается вполне правдоподобным.

Как видите, заочно сложно выделить единственную причину, по которой машина не заводится на морозе. Но что же делать, если машина не заводится, а ехать нужно? Оптимальный вариант — воспользоваться услугами такси.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

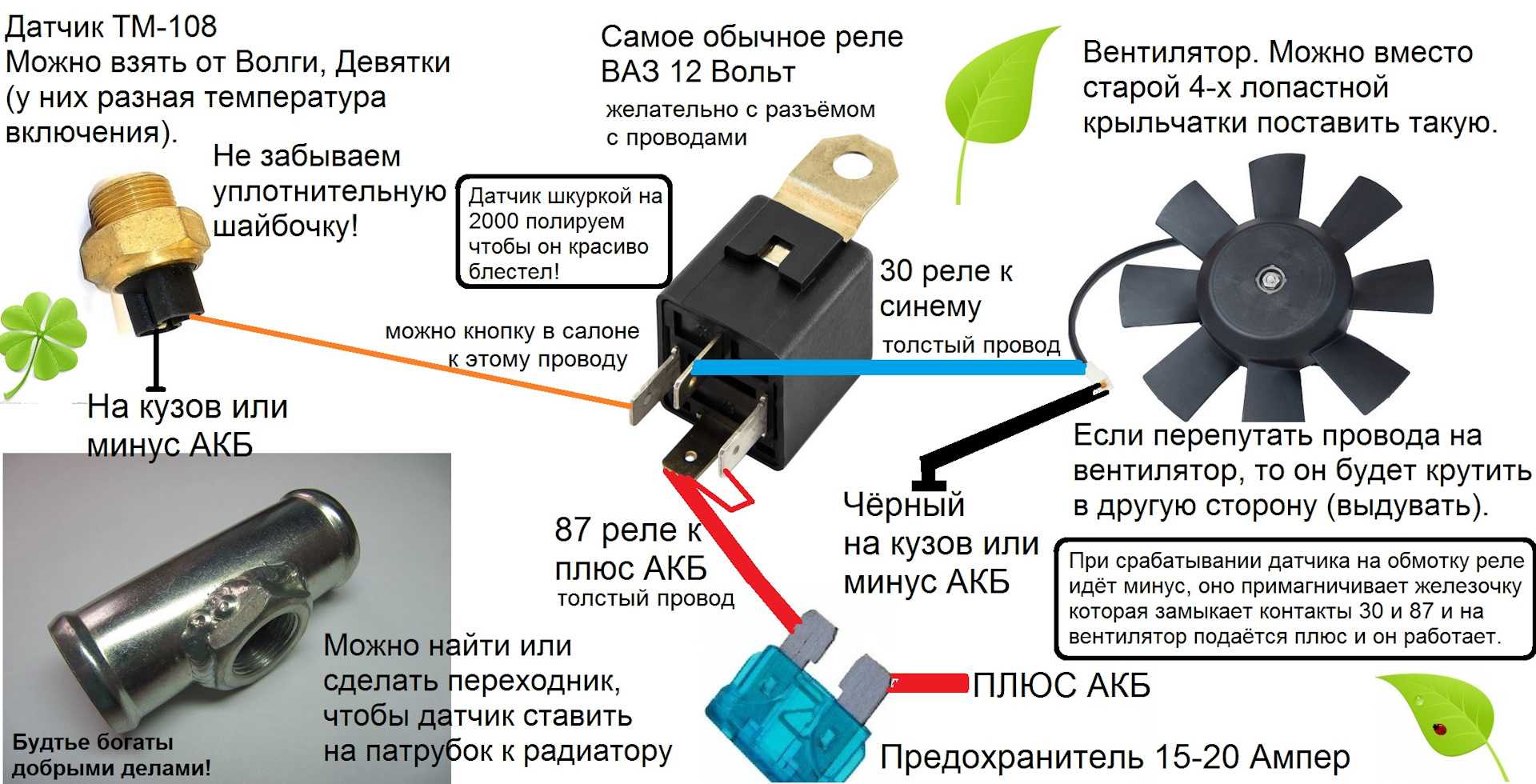

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

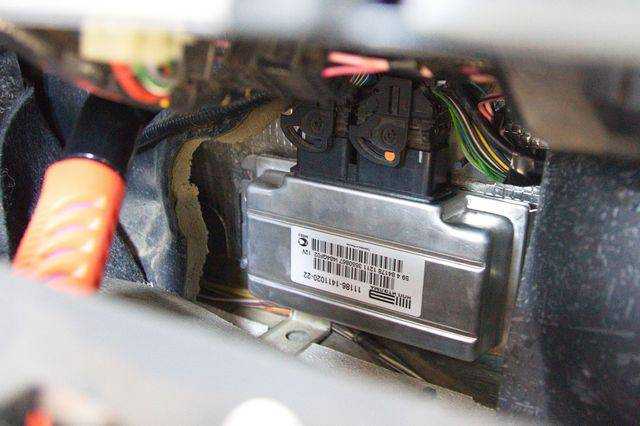

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Дифференциальный датчик Холла

На проводящей ток пластинке, по которой вертикально проходит магнитная индукция В, поперечно к направлению тока можно снимать напряжение UH (напряжение Холла), пропорциональное направлению тока.

В дифференциальном датчике Холла магнитное поле вырабатывается постоянным магнитом (поз. 1). Между магнитом и импульсным кольцом (4) находятся два сенсорных элемента Холла (2 и 3). Магнитный поток, который проходит сквозь них, зависит от того, находится ли датчик скорости вращения напротив зубца или паза. Благодаря созданию разности сигналов от обоих датчиков достигается снижение магнитных сигналов возмущения и улучшенное соотношение сигнала/ шума. Боковые поверхности сигнала датчика могут обрабатываться без оцифровывания непосредственно в блоке управления.

Вместо ферромагнитного зубчатого колеса используются также многополюсные колеса. Здесь на немагнитном металлическом носителе установлен намагничивающийся пластик, который попеременно намагничивается. Эти северные и южные полюсы принимают на себя функцию зубцов колеса.

ДТОЖ (Датчик Температуры Охлаждающей Жидкости)

НА ВАЗ устанавливается между головкой блока и термостатом. В строении имеет два контакта (нужно отметить, что рядом зачастую закрепляют одноконтактный для панели приборов – их путать нельзя). Основная задача регулировать топливную смесь. Здесь можно провести аналогию с карбюратором, там вы делаете это подсосом, здесь же все делается автоматически при помощи этого датчика. Чем холоднее двигатель, тем богаче топливная смесь.

По сути это резистор (термистор) сопротивление которого меняется в зависимости от температуры. Стандартные значения для ВАЗ 100 градусов Цельсия – сопротивление около 176 Ом, «25 гр.» – 2795Ом, «0гр.» – 9420 Ом, «-20» градусов Цельсия – 28680 Ом.

Нужно отметить, что температура охлаждающей жидкости влияет почти на все характеристики управления двигателя.

Конструктивно датчик очень надежен, там по сути ломать то нечему. Основные проблемы могут быть связаны:

Нарушение контакта внутри датчика, происходит от ОЧЕНЬ долгой эксплуатации
Нарушение изоляции или обрыв проводки до него

Если выходит из строя:

Включение вентилятора на холодном двигателе
Не включение на горячем (предельные температуры)
Трудность пуска горячего мотора
Повышенный расход бензина

Цена самого около 150-200 рублей + замена. Меняется достаточно быстро

Какой датчик отвечает за обороты двигателя? Список и нужная информация

При возникновении проблем с двигателем можно услышать вопрос, какой датчик отвечает за обороты двигателя. Часто именно на эти электронные устройства водители грешат в первую очередь. Но проверять датчики следует в последнюю очередь. Плавать обороты могут по самым разным причинам. Сначала следует убедиться в отсутствии других поломок. Часто проблемы с оборотами начинаются после заправки топливом низкого качества. В таком случае система впрыска просто не в состоянии сделать нормальную смесь. В итоге обороты начинают плавать. Другая причина в неисправности зажигания. Это также достаточно распространенная проблема. Только исключив все эти причины можно переходить к проверке датчиков. Где искать поломку?Какой датчик отвечает за обороты двигателя? Ответ на этот вопрос и прост и сложен одновременно. Причина может находиться в 4 различных датчиках:

Холостого хода (ДХХ);
Положения дроссельной заслонки (ДПДЗ);
Массового расхода воздуха (ДМРВ);
Рециркуляции отработанных газов ( EGR).

Также, в очень редких случаях причиной плавающих оборотов может оказаться датчик на положение коленчатого вала. Но это случается, крайне редко и мы не будем рассматривать здесь этот вариант. Обычно проблемные датчики выявляются при проведении компьютерной диагностики. Но иногда нет возможности посетить сервис для этой процедуры. Поэтому можно вполне обойтись своими силами для их проверки.

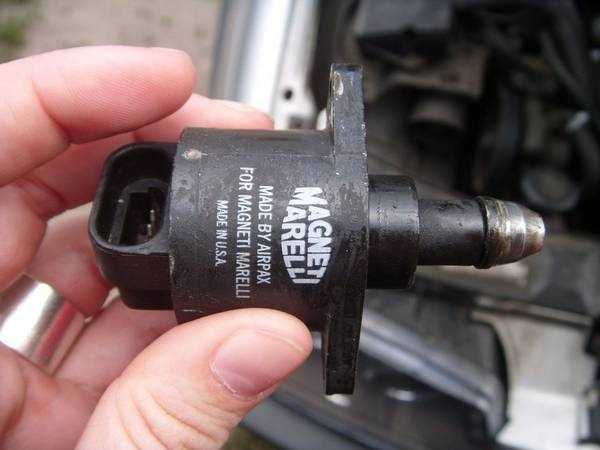

Датчик на холостой ход

Нужно отметить, что при его повреждении обороты будут плавать в основном на холостом ходу. Но в любом случае проверку следует начинать с ДХХ. Для этого нужно скинуть колодку проводов с датчика. После чего проверяется напряжение. Для этого один вывод проводов пускают «на массу», то есть прикладывают к двигателю. Второй провод присоединяют к датчику и замеряют напряжение. Мультиметр должен выдавать напряжение не меньше 12В. Если показатель меньше, то возможно разряжен аккумулятор. После восстановления его заряда возможно и работа двигателя восстановится. Также нужно проверить сопротивление на выводах, оно должно равняться 53 ОМ. Замеры нужно производить на парных контактах. Нужно поменять датчик, если сопротивление ниже или выше.

Разновидности автомобильных датчиков оборотов двигателя

Есть несколько типов автомобильных измерителей вращений двигателя по принципу создания и регистрации изменений в чувствительной среде.

Индукционные (индуктивные)

Индуктивные датчики синхронизации оборотов двигателя самые простые, распространенные, дешевые, но это не уменьшает их эффективность.

Основной элемент индукционных детекторов числа вращений ДВС — катушка, намагничивающая сердечник и создающая магнитные потоки.

В следующем объяснении цифровые ссылки на рисунок ниже. Индуктивный датчик синхронизации устанавливается сразу напротив зубчатой ферромагнитной части КВ (7). На ней также есть небольшой воздушный зазор (место, где отсутствуют выступы). Датчик внутри состоит из стального намагниченного сердечника (полюсный контактный стержень, 4), с обмоткой тонкой медной, изолированной эмалью, проволокой (5), наподобие как у трансформаторов. Данный элемент связан с постоянным магнитом (1).

Алгоритм работы:

Полюсный контактный штырь распространяет магнитополе, которое проходит на зубчатый вал.
Зубцы задевают магнитопоток, идущий через катушку, его свойства на выступах и впадинах меняются. На первых этот рассеиваемый поток становится более концентрируемым (пучок). На вторых, наоборот, осуществляется ослабление указанного явления.
Вышеуказанные трансформации индуцируют на витках обмотки выходное переменное напряжение с определенной синусоидой. Величина пропорциональная скорости и количеству оборотов (рис. 2). Амплитуда быстро растет с их повышением (от нескольких мВ до 100 В и больше). Достаточное значение образовывается, начиная с минимального числа вращений от 30/мин.

Оптические

Конструкция состоит из ИК-светодиода с установленным напротив него приемником. Между элементами — зубцы коленвала. Линия излучения пересекается этими выступами, что фиксирует приемник и отправляет соответствующий импульс на ЭБУ. Применяются реже.

Активные

Далее рассмотрим так называемые «активные» датчики вращений мотора, работающие по магнитостатическому методу. При них на амплитуду выходного импульса не влияет число оборотов, поэтому становятся доступными измерения интенсивности поворотов КВ при чрезвычайно низком количестве таковых (квазистатический мониторинг). Такие изделия намного более продвинутые, с расширенными возможностями.

Датчики числа вращений двигателей с дифференциальными детекторами Холла

На токопроводящей пластине, пропускающей в вертикальном направлении магнитную индукцию, поперечно к течению тока можно фиксировать пропорциональное его направлению, так называемое напряжение Холла.

Рисунок со схемой данного варианта выше. В таком дифдатчике ДПКВ поле создается постоянным магнитом (1). Два сенсора Холла (2 и 3) размещены между магнитом и кольцом, продуцирующим импульсы (4). В магнитопотоке происходят изменения в зависимости от того, что оказывается на нем — впадина или зубец. Разностью сигналов двух сенсоров снижается возмущение, уровень отклонений, улучшается соотношение сигнала и шума. Боковые участки сигнала могут анализироваться без оцифровки прямо на блоке управления.

Зубчатые колеса синхронизации могут быть не только ферромагнитными, но и многополюсными, где немагнитный носитель из металла снабжен кусочком специального пластика, который попеременно намагничивается. Северные и южные полюсы такого элемента выполняют роль делений.

AMR

Чувствительная часть AMR сенсоров синхронизации оборотов автомобиля сделана из магниторезистивного состава.

АМР — анизотропный магниторезистивный. Первый термин означает, что электросопротивление этого материала зависит от направленности воздействующего магнитополя. Такой сенсор установлен между магнитом и импульсным диском (аналог зубчатого, как при индуктивных сенсорах).

При вращении импульсного активного диска линии поля изменяют свои параметры, что формирует синусоидальное напряжение, усиливаемое схемой обработки данных, преобразовываемое ею в импульс прямоугольной геометрии.

GMR

В данном случае применяется инновационная технология Giant Magneto-Resistance. Такой сенсор намного чувствительнее, чем AMR — тут возможны значительные воздушные промежутки.

GMR-датчики оборотов двигателя применяются для сложных условий, высокая сенситивность создает меньше шумов, погрешностей сигнала.

Продвинутые ГМР детекторы оснащают двухпроводными портами, они же иногда встречаются в сенсорах вращения Холла.

Что отслеживает датчик вращений и положения коленвала

Детектор оборотов двигателя передает на ЭБУ следующее:

объем впрыскиваемого топлива в конкретный момент;
кода появляется сам момент впрыска;
оптимальное время для активации клапана адсорбера, длительность его работы;
момент и угол опережения зажигания, угол поворота КВ.

ДПКВ — это единственный датчик, выход из строя которого, среди прочих схожих для неполадок сенсоров последствий, приведет к полной остановки двигателя. Именно он позволяет системе определить, когда на свечах зажигания создавать искровой заряд.

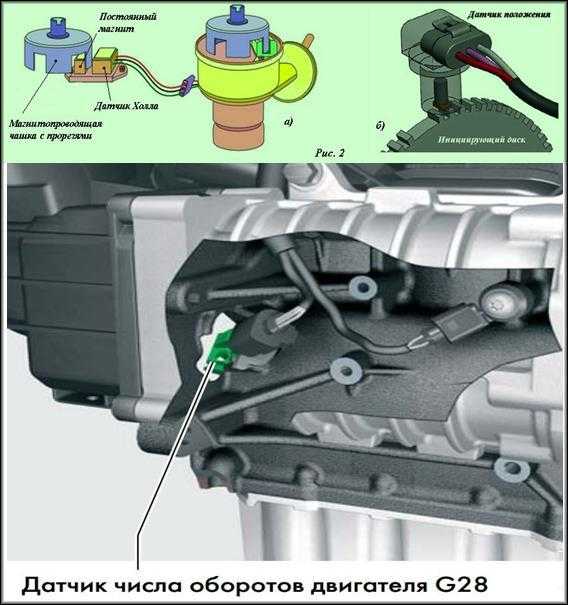

Где находится датчик оборотов

Детектор оборотов, он же индукционный измеритель расположен, как правило, над маркерным (реперным) колесом, зубчики которого выполняют для него роль сигнализатора. Установлен в таких местах:

маховик;
коленвал, внутри сегмента цилиндров (часто так у Ford, Opel);
с фронта моторной части на КВ, со шкивом привода дополнительных узлов (Jaguar, BMW, ВАЗ и так далее).

Маркерные выступы реперного колеса могут предназначаться только для измерения оборотов ДВС (лучший вариант), а также их роль могут выполнять выступы на стартерном узле (Audi, Volvo). У некоторых моделей измеритель оборотов заменяет сенсор Холла, тогда обычно устройство находится вблизи распредвала.

Место сенсора синхронизации неудобное, поэтому он имеет длинный (до 70 см) кабель с разъемом, само устройство крепится на кронштейне. Стандартное его место — около шкива привода генератора.

Сложности с идентификацией

Приведем пример, как владельцем Audi 100 2.6 описана вариация разных сенсоров. Измеритель оборотов тут обозначен как G28, но также есть отдельный детектор для КВ (G4):

Ниже на рисунке упоминаемый отдельный датчик G4, а соотношение по месту его расположения к G28 показано на фото выше:

Учитывая сказанное, для начала желательно ознакомиться со схемой силовой системы по спецификации конкретной модели машины.

Конструкция и общий принцип работы автомобильного сенсора оборотов

При рассмотрении вопроса, какой датчик отвечает за обороты двигателя во всех аспектах, надо отметить, что это группа сенсоров. А именно: холостого хода (ДХХ), дроссельной заслонки (ДПДЗ), распредвала (ДПРВ), расхода воздуха (ДМРВ), рециркуляции газов. Но именно считает частоту оборотов для нормальной работы системы зажигания ДПКВ. В целом признаки поломки общие для него и перечисленных детекторов, но есть характерный только для измерителя синхронизации признак: часто именно при его поломке автомобиль вообще не заводится.

На Toyota:

Алгоритм функционирования ДПКВ в своей основе схож для всех его типов. Основывается на мониторинге изменений в создаваемой им же среде (магнитополе, индукция, оптические явления), которые провоцирует специальная ответная зубчатая часть коленвала (диск с выступами, реперный, синхронизации).

Рассмотрим этапы работы автомобильного ДЧВ в несколько обобщенном виде:

Коленвал имеет специальный зубчатый (реперный) диск. На месте двух зубцов (стартового, нулевого) пустое место, без них выступов 58, они расположены по окружности через каждые 6°.
Колесо крутится, выступы проходят через магнитное поле, оптические или другие импульсы, посылающиеся сенсором в зависимости от его типа, изменяют их.
Прибор отслеживает указанные модификации среды, передает их на ЭБУ машины.
При прохождении детектора мимо участка без двух зубцов характер импульсов фиксируется как сигнал, уведомляющий о начальном положении КВ. Таким образом сенсор различает полный оборот.
Компьютер электронного управления системой автомобиля на основании показателей от ДПКВ узнает о размещении коленвала и все необходимые данные, производит вычисления, направляет сигналы в исполнительные узлы, работа системы зажигания, впрыска корректируется, мотор работает стабильно.

Наиболее ярко охарактеризовать работу датчика синхронизации можно на примере индуктивной его разновидности. При вращении сигнального колеса (во время работы ДВС) его выступы задевают магнитное поле ДПКВ. Создаются периодические импульсы напряжения, характеризующие частоту движения и положение КВ, поступающие на контроллер ЭБУ, который и рассчитывает момент для сработки модуля зажигания и форсунок.

Надо сказать, что такой алгоритм характерный в своей основе для всех типов датчиков положения коленвала: зубчики изменяют чувствительную среду, создающуюся ДПКВ, что и отслеживает через него ЭБУ.

Ниже рассмотрим виды ДПКВ и их нюансы.

Датчик оборотов двигателя авто

Когда у автолюбителей возникают те или иные проблемы с двигателем, они начинают интересоваться, какой датчик отвечает за обороты двигателя, поскольку первое подозрение зачастую падает на данные устройства.

Однако это не всегда так, ведь обороты могут «плавать» по различным причинам. Лучше всего для начала убедиться в том, что какие-либо другие поломки отсутствуют, а измерители проверять после. Так или иначе, если вы хотите обнаружить нужный датчик, вам необходимо знать, как он выглядит, и где его искать.

Назначение датчика оборотов двигателя

К рассматриваемому прибору применяются такие названия, это датчик:

числа (количества) оборотов двигателя;
частоты вращений (поворотов) коленвала;
ДЧВ;
индуктивный;
синхронизации;
ВМТ или верхней мертвой точки поршня цилиндра — система определяет этот параметр через данный датчик, который в свою очередь отслеживает его через реперное колесо КВ (на нем есть метка, пробел зубьев). То есть определенное положение этого диска отвечает позиции поршня;
ДПКВ — положения (оборотов) коленвала;
контрольной метки;
фаз.

Датчик оборотов двигателя не надо путать с сенсором положения распредвала (ДПРВ). А также на авто с электронным блоком управления (ЭБУ, ЭСУД) разные наименования для детектора количества оборотов и термин «датчик положения коленвала» (КВ) применяются для одного и того же устройства. Но есть автомобили (такие модели встречаются реже) и с отдельным последним (два таких изделия часто обозначают как G28 и G4), что надо помнить. В этой статье эти названия, если нет уточнения, применяются к одному и тому же устройству, чаще всего обозначаемому аббревиатурой ДПКВ, реже ДЧВ.

На схемах силовых блоков иномарок часто детектор синхронизации обозначен как G28.

ДЧВ относится к оснащению контроля и управления двигателем, к системе подачи сигналов о его состоянии на ЭБУ.

Задачи ДПКВ:

синхронизация системы зажигания, впрыска горючего;
передача данных о поддерживаемых коленчатым валом (КВ) вращениях, о его угле поворота в конкретный момент;
корректное взаимодействие всех систем, функционирование всего транспортного средства.

Неисправности датчика оборотов двигателя

Первые признаки повреждения. датчика оборотов Или его цепи — нет искры, нет распыления из впрыска, нет повторного подключения бензонасоса при вращении стартера (нет сигнала управления и передачи реле системы). двигателя Бензонасос не кипит (нет сигнала управления системой и передачи сигнала). Исключения. В случае повреждения цепи. датчика оборотов ЭБУ двигателем Если цепь повреждена, зажигание переводится в аварийный режим и направляется на по датчику Распределительный вал (Opel). На место дефекта может быть установлен известный распредвал высшего качества. двигателя В некоторых случаях установка распределительного вала вместо известного преимущества не дает результата. Двигатель невозможно запустить, так как система управления остается от предыдущей системы. двигателя (Например, при замене механически схожих двигателей: Opel C20ne на другое количество зубьев).

Перебои в работе могут возникать с индуктивными датчиками. Обычно проверяется их сопротивление. В случае неисправностей искрообразования следует проверить количество и качество зубьев указателя и сравнить их с эталонными данными, например, кленом, валом коленчатого вала и т.д. Они изменяются, не обращая внимания на то, что существует индексная секция, и не задумываясь об этом.

Датчики Холла выходят из строя из-за неисправности электрических компонентов.

Где искать датчик заслонки?

Чтобы устранить неполадки, необходимо точно знать, где же располагается необходимый датчик дроссельной заслонки. Датчик находится в моторном отсеке машины, открыв капот, вы легко сможете найти это место. Ось дроссельной заслонки соединяет патрубок с непосредственным механизмом. Причинами для тревоги могут быть такие:

увеличение холостых оборотов в сердце двигателя;
заглушка двигателя на нейтральной передаче работы;
плавание холостых оборотов;
сбои в динамике;
срабатывание кнопки «Check Engine».

Такие признаки могут возникать, если один из подвижных сердечников вышел из строя, что спровоцировало нарушение в работе двигателя

При осмотре также обратите внимание на состояние напыления в ползунке. Если напыление исчезло или стало белым, тогда это может свидетельствовать о нарушении работы двигателя. Есть и другие причины возникновения проблем с контролем топлива, диагностировать их можно только с помощью специального оборудования, раздобыв которое, вы сами сможете справиться с данной работой

Есть и другие причины возникновения проблем с контролем топлива, диагностировать их можно только с помощью специального оборудования, раздобыв которое, вы сами сможете справиться с данной работой.

Многие автомобилисты задаются вопросом о том, как проверить датчик положения дроссельной заслонки? Для этого вам понадобиться выделить немного времени и произвести такие операции:

включив зажигание, необходимо подключить вольтметр к механизму, чтобы проверить напряжение между ползунком и показателем «минус». Нормой является показание, соответствующее 0,7 В;
далее необходимо полностью открыть заслонку. Для этого вам необходимо провернуть пластиковый сектор, на этом участке показатель должен быть равен 4 В;
проверьте сопротивление между контактом ползунка и любым выводом, перед этим необходимо включить зажигание и вытянуть разъем;
медленно и плавно проворачивайте сектор, наблюдая за показателем вольтметра, стрелка должна двигаться равномерно и плавно, сбои в ходе стрелки свидетельствуют о поломке дроссельной заслонки.

Для того, чтобы избежать поломок, необходимо выбирать подходящие датчики дроссельной заслонки. Пленочно-резистивные дроссельные заслонки используются чаще всего. Именно такие датчики устанавливаются на заводах, но не всегда они являются подходящими. Универсальным вариантом является бесконтактный датчик дроссельной заслонки, этот механизм отлично справляется со своей работой и практически никогда не выходит из строя. Преимущество этого приспособления заключается в том, что он работает на магниторезистивной технологии, это помогает сократить вероятность поломок. Магнитные поля воздействуют на ось заслонки, меняя сопротивление, благодаря этому происходят изменения в показателях датчика. Данный тип дроссельной заслонки имеет высокую цену, но пользуясь им, вы поймете, что цена полностью оправдывает качество. Срок службы такого механизма гораздо дольше, чем у других видов. Используя бесконтактный регистратор дроссельной заслонки, можно избавиться от множества проблем. Современные технологии позволяют упростить уход за автомобилем, именно поэтому автомеханики советуют использовать магниторезистивные системы для регулирования подачи топлива в двигатель.
