Двигатель рено логан: демонтаж и установка

Снятие и установка двигателя Ремонт Logan 2005

Установить верхний вкладыш шатунного подшипника на приспособление Mot. Установить снятие двигателя рено логан вкладыш шатунного подшипника на шатун с помощью инструмента Mot. Установить верхний вкладыш шатунного подшипника так, чтобы края не выступали за корпус шатуна. Смазать свежим моторным маслом шатунную шейку. Отсоединяем приемную трубу системы выпуска отработавших газов от выпускного коллектора см. Отсоединяем наконечник топливной трубки от штуцера топливной рампы см.

Отсоединяем наконечник троса от промежуточного рычага привода дроссельной заслонки см. Отсоединяем трубку обратного клапана вакуумного усилителя тормозов от штуцера впускного трубопровода двигателя см. Отсоединяем трубку продувки адсорбера от патрубка на впускном трубопроводе см.

Снимаем бачок гидроусилителя рулевого управления с снятие двигателя рено логан поперечины рамки радиатора. Отсоединяем кронштейн трубки гидроусилителя рулевого управления от блока цилиндров см. Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя см.

Снимаем генератор см. Отсоединяем провода от стартера см. Так, посредством ременных передач от работающего мотора осуществляется циркуляция ОЖ и, соответственно, работа системы отопления салона, а также процесс снятие двигателя рено логан аккумулятора; при его поддержке функционирует ГУР — перечислять можно бесконечно.

Иными словами, перебои в работе двигателя, снижение его мощности и, тем более, остановка превращают самый современный автомобиль в бесполезную гору металла.

Вот почему каждый автовладелец в первую очередь следит за состоянием его мотора. Рено Логан оснащаются двумя типами моторов: восьми и шестнадцатиклапанными. Несмотря на то, что между этими силовыми установками имеются некоторые различия, их принцип действия и основные элементы конструкции одинаковы. Соответственно, эти двигатели подвержены и однотипным поломкам.

Остальные снятие двигателя рено логан двигателя 1.

K7M — 82 л. Наибольшие отличия в конструкции и характеристиках наблюдаются снятие двигателя рено логан двигателя K4M, несмотря на то что этот ДВС 1. Абсолютно новая клапанная головка блока цилиндров с двумя облегченными распределительными валами и новой поршневой системой. Здесь, наконец, устранена необходимость постоянной регулировки клапанов ДВС через достаточно короткие пробеги, устранена простым применением общеизвестных гидрокомпенсаторов.

Откровенно слабых мест в этом агрегате уже нет: снятие двигателя рено логан систему внесены необходимые изменения в части помпы и термостата, доработке подвергся и модуль зажигания. Значительный опыт эксплуатации автомобилей Рено со всеми тремя типами моторов с жидкостным охлаждением позволяет составить довольно объективную картину их сильных и слабых сторон, причем у двух моделей K7J и K7M эти характеристики практически идентичны, и только двигатель K4M имеет значительные отличия в силу более современных технологических решений, а какой лучше, решать уже покупателям.

Но за эти преимущества ДВС 1. По сравнению с 8-клапанными моторами, K4M 16V работает намного тише, не подвержен вибрациям и обладает таким же ресурсом, но значительно большими мощностью и крутящим моментом. Установите приспособление Mot. Открутите гайку 36 крепления крышки снятие двигателя рено логан передач на опоре коробки передач. С помощью молотка отсоедините двигатель с коробкой передач от кузова.

снятие двигателя рено логан Снимите резиновые подушки Опустите автомобиль на четыре накладки приспособления Mot. Отрегулируйте положение накладок и убедитесь, что подрамник установлен на приспособлении Mot.

Поднимите автомобиль, чтобы отсоединить двигатель в сборе с коробкой передач от кузова. Установите две резьбовые направляющие тяги Tav. Далее установка проводится в порядке, обратном снятию. Следите, что бы никакие шланги, кабели, или трубки не были пережаты передавлены при установке.

Проблемы и надежность двигателя renault 1.6 (k4m)

Большой концерн Renault выпускает двигатели для всех регионов, в которых представлены его автомобили. Если европейские модели давно перешли на турбомоторы и даже электротягу, то бюджетные автомобили марки Renault, такие как Logan, Sandero, Duster и Kaptur довольствуются «проверенными временем» атмосферными двигателями.

В этой статье мы поговорим о двигателе Renault объемом 1.6 литра, носящему обозначение K4M. Купить контрактный двигатель Рено 1.6 (K4M) вы можете у компании «Автостронг-М».

Двигатель Рено 1.6 (K4M) проходит проверку временем с 1999 года. Вообще этот двигатель пришел на смену агрегату K7M, имеющему такой же рабочий объем. Оба двигателя на долгие годы стали единственной движущей силой бюджетных Рено Логан московской, а затем и тольяттинской сборки.

Силовой агрегат K4M рабочим объемом 1.6 литра встречается на разнообразных моделях Рено европейской сборки. Список этих моделей вы найдете ниже.

По сравнению с 8-клапанным предшественником K7M двигатель K4M отличается 16-клапанной головкой блока, отлитой из алюминиевого сплава. В головке блока цилиндров находятся два распредвала.

За синхронное вращение распредвалов и коленвала отвечает зубчатый ремень, который вместе с роликами необходимо менять каждые 60 000 км. При обрыве ремня ГРМ поршни ударяют по клапанам.

Среди модификаций двигателя Рено 1.6 K4M есть версии с фазовращателем. Он установлен на впускном распредвале, управляется отдельным клапанов, место которому нашлось прямо в ГБЦ.

Версии силового агрегата Рено 1.6 K4M с фазорегулятором
Индекс мотора	Мощность	На какие модели устанавливался
K4M 800, 801, 804, 862	88, 109, 112, 128 л.с.	Рено Клио 3, Флюенс
K4M 854	133 л.с.	Рено Твинго 2 / Винд
K4M 838, 839	110 л.с.	Рено Флюенс
K4M 706, 813	112 л.с.	Рено Сценик 2
K4M 761, 766, 782, 812	112 л.с.	Рено Сценик 2 / Гранд Сценик
K4M 716	112 л.с.	Рено Лагуна 2
K4M 824	110 л.с.	Рено Лагуна 3
K4M 760, 761, 812, 813	112 л.с.	Рено Меган 2
K4M 858, 866	110 л.с.	Рено Меган 3 / Сценик 3

Какие разделы заложены в руководстве?

Раздел, затрагивающий особенности технического устройства 1,4-литрового Рено Логан, включает сведения об узлах, системах, органах управления и наборе опций в плане комплектации. Это позволяет мало осведомленному владельцу модели 2014 г. с достаточной корректностью организовать эргономику водительского места, микроклимат и тем самым обеспечить максимальные безопасность и комфорт в поездке. Руководство по эксплуатации всегда дает полную и развернутую информацию.

Важно: в разделе присутствует инструкция, позволяющая корректно подобрать детское кресло, принимая во внимание возрастной критерий ребенка, и правильно установить этот предмет в салоне. Обязательным для ознакомления является раздел, в котором размещены рекомендации, затрагивающие моменты и приемы безопасного движения на авто. Рекомендациями охвачен внушительный информационный объем, касающийся не только состояния водителя, но и аспектов его адаптации во время движения в трафике

Рекомендациями охвачен внушительный информационный объем, касающийся не только состояния водителя, но и аспектов его адаптации во время движения в трафике

Весомой пользой обладают рекомендации, направленные на тонкости оснащения авто Renault Logan для поездок разного характера: повседневные передвижения или дальние вояжи. В данных советах содержится всеобъемлющий перечень инструментов и запчастей, присутствие которых в автомобиле способно в достаточной мере минимизировать последствия от незапланированных поломок в дали от станций техпомощи. Ведь правильно подготовив автомобиль к выезду, можно гарантированно избавиться от мелких неприятностей, способных появиться в дороге. Книга по ремонту вам в этом обязательно поможет

Рекомендациями охвачен внушительный информационный объем, касающийся не только состояния водителя, но и аспектов его адаптации во время движения в трафике. Весомой пользой обладают рекомендации, направленные на тонкости оснащения авто Renault Logan для поездок разного характера: повседневные передвижения или дальние вояжи. В данных советах содержится всеобъемлющий перечень инструментов и запчастей, присутствие которых в автомобиле способно в достаточной мере минимизировать последствия от незапланированных поломок в дали от станций техпомощи. Ведь правильно подготовив автомобиль к выезду, можно гарантированно избавиться от мелких неприятностей, способных появиться в дороге. Книга по ремонту вам в этом обязательно поможет

Обязательным для ознакомления является раздел, в котором размещены рекомендации, затрагивающие моменты и приемы безопасного движения на авто. Рекомендациями охвачен внушительный информационный объем, касающийся не только состояния водителя, но и аспектов его адаптации во время движения в трафике. Весомой пользой обладают рекомендации, направленные на тонкости оснащения авто Renault Logan для поездок разного характера: повседневные передвижения или дальние вояжи. В данных советах содержится всеобъемлющий перечень инструментов и запчастей, присутствие которых в автомобиле способно в достаточной мере минимизировать последствия от незапланированных поломок в дали от станций техпомощи. Ведь правильно подготовив автомобиль к выезду, можно гарантированно избавиться от мелких неприятностей, способных появиться в дороге. Книга по ремонту вам в этом обязательно поможет.

Техническое обслуживание никто не отменял

Renault Logan является одним из самых популярных автомобилей в бюджетном сегменте. Недорогой, неприхотливый и вполне надежный он завоевал признание среди автолюбителей.

Но, как и любой другой автомобиль Reno Logan требует проведения периодического технического обслуживания, причем касается это всех составляющих авто – силовой установки, трансмиссии, ходовой части, кузова и т. д.

Что касается силового агрегата, то, пожалуй, одной из важнейших операций по обслуживанию является замена масла.

Пока авто находится на гарантии, данные работы входят в перечень сервисного обслуживания, но после окончания этой гарантии, выполнение этой операции ложится на плечи владельца авто.

Конечно, можно и дальше продолжать посещать сервисный центр, чтобы его работники выполняли все необходимые работы.

Однако замена маслам – операция не столь сложная, чтобы каждый раз обращаться к специалистам, ведь можно и самостоятельно ее выполнить, сэкономив при этом деньги.

Регламент ТО

Коротко приведем данные по техническому обслуживанию этого силового агрегата. ТО-1 проводится в диапазоне 1000-1500 километров пробега и включает такие работы:

• Замена масла;
• Замена масляного фильтра.

ТО-2 проводится при достижении 15000 километров пробега и требует:

• Замены масла;
• Замены масляного фильтра;
• Регулировки клапанов;
• Контроль давления.

ТО-3 (30000 км.):

• Замена масла;
• Замена масляного фильтра;
• Диагностика систем мотора.

ТО-4 при 45000 километрах пробега требует только замены масла и фильтра. ТО-5 при достижении 60000 километров пробега требует:

• Замены масла;
• Замены масляного фильтра;
• Замены ремня ГРМ;
• Замены воздушного и топливного фильтров.

Ремонт Рено Логан своими руками: какие работы потребуются?

Руководство по техобслуживанию содержит полную информацию по эксплуатации транспортного средства Reno:

• Ремонт кузова, чистка дефлекторов и люка, вмонтированного в крышу автомобиля.
• Контроль состояния двигателя, слив жидкости из фильтрующего устройства и плановые работы.
• Техническое обслуживание сцепления (проверка и регулировка свободного хода, замена неисправных узлов).
• Определение уровня износа дисков и колодок тормозов, состояния гидропривода и объема тормозной жидкости.
• Проверка системы рулевого управления, стеклоомывателя и гидроблока.
• Технический контроль амортизаторов и элементов ходовой системы.
• Контроль работоспособности световых приборов, щеток стеклоочистителей, зеркал заднего вида.
• Диагностика ЭБУ своими руками.
• Проверка лампочек и уровня напряжения АКБ.

Renault Sandero 2012, двигатель бензиновый 1.6 л., 84 л. с., передний привод, механическая коробка передач — своими руками

Renault Sandero, 2011

Renault Sandero, 2011

Комментарии 13

Конечно можно!Болгаркой или автогеном выпиливаешь все в отсеке и вынимаешь талью

Уже в реале разобрался. Вытащить давигатель с КПП в сборе не даёт отсек для АКБ . В начале отводим КПП в сторону, вынимаем мотор, далее вынимаем КПП

ну ка признавайся, что задумал

Она была в небольшом ДТП, вот восстанавливаю.

тогда сочувствую. я уж думал задумал мотор какой интересный поставить.если учесть количество гаек, которые нужно открутить помимо коробаса, то думаю проще и надежнее снять мотор отдельно от кпп.

КПП тоже необходимо снять, вот и думаю может проще вытащить целиком.

тогда сочувствую. я уж думал задумал мотор какой интересный поставить.если учесть количество гаек, которые нужно открутить помимо коробаса, то думаю проще и надежнее снять мотор отдельно от кпп.

Да поставить от Сандеро рс и этот норм двиг так что.)

ну у меня была шальная мысль, да и остается пока. бюджета только не выделил.а так от старого клио спорт моторчег отличный и встает без переделок

ну у них многие движки идентичны даже от рс версии сандеро это прямо почти один в один тока обьёмнее и крутящего с конями куда по более)

​CHERY представляет двигатель третьего поколения

На заводе CHERY в Китае запущено серийное производство нового двигателя серии ACTECO — 1.6TGDI, которыми будут оснащаться автомобили серий TIGGO, EXEED и ARRIZO.

Двигатель 1.6TGDI (SQRF4J16) является собственной разработкой концерна CHERY и относится к третьему поколению двигателей ACTECO.

Будучи рядным четырехцилиндровым двигателем, имеет два распределительных вала, 16 клапанов, двойную систему изменения фаз газораспределения (DVVT). Блок цилиндров отлит из алюминиевого сплава под давлением, что позволило уменьшить вес агрегата на 30 кг.

В новом двигателе применяются самые передовые технологии и принципы, включая iHEC (High Efficiency Combustion), представляющий собой комплекс технологических решений, направленных на высокоэффективное сгорание топлива. Система включает в себя прямоточный, особой формы сечения впускной коллектор, который минимизирует потери давления и скорости нагнетаемого турбиной воздуха. Оптимизированная камера сгорания, непосредственный впрыск топлива под давлением до 350 бар, повышенная на 50% энергия входящего потока позволяют достичь максимально полного сгорания. Все указанные меры привели к существенному — до 90% — снижению выброса вредных веществ. По этому показателю SQRF4J16 стал первым двигателем в Китае с экологическим стандартом China VI, параметры которого полностью совпадают с экологическим классом Euro VI.

Конструкторы также уделили большое внимание энергетическим и экономическим характеристикам мотора. С этой целью был проведен комплекс мер по снижению потерь на трение и оптимизированы каналы системы охлаждения

Это позволило снизить сопротивление потоку, тем самым сократить время прогрева двигателя. Существенный вклад (22%) в снижение потерь внесла обгонная муфта генератора. Оптимизация системы смазки, применение нового масляного насоса позволили снизить требуемое давление масла, что также снизило непроизводительные потери (на 36%) в данной системе. Модернизация механизма газораспределения и применение электронного вакуумного насоса снизили потери на 10% и 74% соответственно. Необходимо особо отметить меры по снижению трения в поршневой группе. С этой целью была оптимизирована форма юбки поршня, повышена её жесткость, применено противофрикционное покрытие на основе сульфата молибдена. Поршневые кольца имеют повышенную жесткость — их рабочая поверхность обработана по технологии DGC (Diamond Graphite Carbon).

Существенные изменения в конструкции двигателя 1.6TGDI потребовали разработки нового программного обеспечения системы управления двигателем.

Технические характеристики 1.6TGDI — максимальная мощность 140 квт (190 л.с.), максимальный крутящий момент 275 Нм — соответствуют 3.0-литровому 6-цилиндровому атмосферному двигателю. По удельным показателям — 87.61 кВт/л и 172 Нм/л — двигатель приближается к лучшим мировым образцам и превосходит другие двигатели того же класса в Китае по основным параметрам.

Следует отметить, что максимальная мощность достигается на 5500 об/мин, а максимум крутящего момента мотор выдает в широком диапазоне — 2000-4000 об/мин. Тестирование показало, что новый двигатель CHERY 1.6TGDI третьего поколения высокоэффективен — расход топлива не превышает 6.3 л на 100 км, что позволяет ему занять лидирующее положение в отрасли.

Комплексные испытания нового мотора в самых жестких условиях составили 2 млн. км, что эквивалентно эксплуатации сроком более 10 лет. Результаты показывают, что в двигателе SQRF4J16 частота отказов составляет менее 1.95 на 1000 единиц, что превышает средний уровень основных мировых брендов.

При проектировании агрегата инженерами CHERY был заложен модульный принцип. Это позволит, используя общую платформу, расширить линейку двигателей TGDI. В планах компании в ближайшее время запустить в производство модели 1.2TGDI, 1.5TGDI и 2.0TGDI, которые в настоящее время проходят тестирование.

Renault 1.6 (K7M)

Этот бензиновый мотор имеет длительную историю. Впервые его установили еще в 1995 году на Renault Megane/Scenic. Прародитель модели – 1,4-литровый К7J. Секрет успеха – в простоте конструкции. Чугунный блок, алюминиевая головка, 8 клапанов и отсутствие «наворотов» вроде системы изменения фаз газораспределения. Вуаля, неприхотливый и надежный агрегат готов.

К недостаткам мотора, на котором на народных Logan и Sandero таксисты «по полмиллиона накручивают», можно отнести разве что повышенные топливные аппетиты и проблему утечки масла через сальник коленвала и прокладку крышки клапанов. Но это не мешает К7М быть одним из лучших двигателей Рено в истории.

Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра

Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.

Дополнительные статьи

Регламент регулярных работ на Renault

Статья с фотоотчётом о замене ремня ГРМ на дизельном двигателе 1.5

База знаний Renault. Копилка советов и фотоотчётов

В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.

Порядок работы

Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.

Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.

Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.

С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.

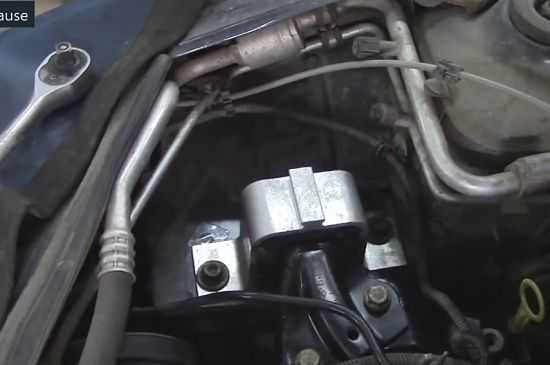

Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.

Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.

Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).

Вид со снятой заглушкой

Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).

Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.

Снять ремень генератора и натяжной ролик.

Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.

В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.

Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.

При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий «пожарный» обязательно сделайте отметки фломастером на шкивах и корпусе крышки.

Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.

Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.

Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.

Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ

Устанавливаем новый ремень ГРМ.

Сначала закрепляем обводной ролик, потом натяжной.

При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить. 13.

Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.16. Соединяем штуцер топливопровода.17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.18. Ставим правое колесо на место.19. Освобождаем от домкрата поддон картера двигателя.Запускаем двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе! Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Видео

Как снять двигатель Рено Логан 1,4 k7jСкачать

Рено Логан 1.6 (K7M 710) – Капиталка неубиваемого мотора!Скачать

Снять двигатель Логан через верхСкачать

Снять двигатель Renault-Logan через верх.(таксист-эконом)Скачать

“ГТ” Капремонт двигателя от “Логана,Солензы, Кенго,…” 1.4л – E7J. Часть 1я.Скачать

Снятие ГБЦ Renault Logan 1.4 8 клапанов, в конце видео джек пот для владельцаСкачать

Жесть на СТО, или ремонт таксомотора РЕНО Логан К7М, пробег 600т.кмСкачать

Капитальный ремонт рено Логан 1,6 Часть 1Скачать

Как снять и отремонтировать мотор отопителя на Рено Логан, Лада Ларгус, Рено Сандеро.Скачать

ЗАМЕНА ПРОКЛАДКИ МАСЛЯННОГО ПОДДОНА НА ДВИГАТЕЛЕ РЕНО K7J, K7M, K4M. ПРОВЕРКА МАСЛЯННОГО НАСОСА.Скачать

Снятие и установка двигателя автомобиля Рено Логан

Снимайте двигатель в сборе с коробкой пе­редач, опуская его вниз из моторного отсека.

Для этого необходим подъемник. чтобы повы­ше поднять переднюю часть автомобиля.

В га­ражных условиях при отсутствии подъемника потребуются домкрат, а также прочные и до­статочно высокие опоры, чтобы установить на них приподнятую переднюю часть автомо­биля, что даст возможность извлечь ve-под него двигатель, опущенный на пол гаража.

Для удобства работы снимите капот.

Отсоедините провода от аккумулятор­ной батареи и снимите ее с автомобиля.

Снимите защиту картера и брызговики двигателя.

Слейте жидкость из системы охлажде­ния (см. «Замена охлаждающей жидкости»).

Если снимаете двигатель для ремонта, слейте масло из масляного картера (см. «За­мена масла в двигателе и масляного фильт­ра»).

Снимите систему выпуска отработавших газов (см. «Замена элементов системы выпус­ка отработавших газов»), так как ее приемная труба препятствует опусканию дви­гателя вниз.

Отсоедините колодки жгутов проводов:

— датчиков положения дроссельной за­слонки,

— температуры охлаждающей жидкости,

— температуры всасы­ваемого воздуха;

— регулятора холостого хода.

Отсоедините разъемы жгутов проводов от датчика давления насоса гидроусилителя рулевого управления

датчика верхней мертвой точки

датчика концентрации кислорода в отработавших газах

датчика давления масла

и выключателя света заднего хода

Отсоедините от коробки передач два «массовых» провода, вывернув болты их крепления

Отсоедините провода от генератора (см. «Снятие и установка генератора»)

Выведите моторный жгут из держателей на двигателе (см. «Замена прокладки головки блока цилиндров») и отведите его в сто­рону.

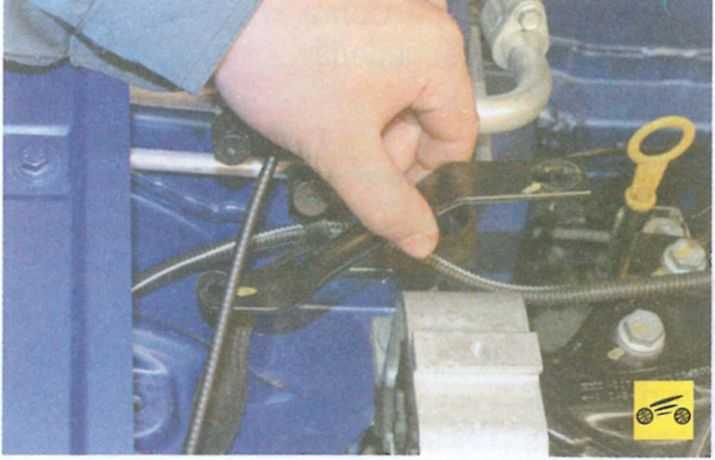

Отсоедините передний конец троса привода дроссельной заслонки от промежу­точного рычага на впускной трубе и от крон­штейна на двигателе (см. «Замена троса при­вода дроссельной заслонки»).

Отсоедините от впускной трубы шланг продувки адсорбера.

и шланг к вакуумному усилителю тор­мозов, сжав фиксаторы его крепления,

Отсоедините топливный шланг от топ­ливной рампы.

Отсоедините шланги от патрубков тер­мостата, головки блока цилиндров и водора­спределительной трубы.

Извлеките шланги отопителя из держа­телей на кронштейне и отведите их в сторону.

Выверните болт крепления держателя шланга продувки адсорбера.

и отведите шланг в сторону.

выверните болт крепления к двигателю держателя трубопровода системы гидроуси­лителя рулевого управления.

Выверните болты крепления компрессо­ра кондиционера к кронштейну.

и, не отсоединяя от него трубопрово­ды, отведите в сторону и закрепите любым доступным способом (например, привязав проволокой).

Аналогично отсоедините от двигателя насос гидроусилителя рулевого управления.

Отсоедините тягу управления коробкой передач.

и передний конец троса привода вы­ключения сцепления

Отсоедините от коробки передач при­воды передних колес (см. «Снятие и установ­ка приводов передних колес»)

Закрепите стропы грузоподъемного ме­ханизма за переднюю

и заднюю транспортные проушины и натяните стропы

Снимите правую и левую опоры подве­ски силового агрегата.

Еще раз проверьте, все ли провода, шланги и навесные узлы отсоединены от двигателя.

Опустите двигатель вниз на пол.

Вывесите переднюю часть автомобиля (поднимите автомобиль на подъемнике) на высоту, достаточную для извлечения из-под автомобиля силового агрегата, и установите под кузов надежные опоры.

Извлеките двигатель из-под автомобиля,

Устанавливайте двигатель и все снятые узлы и детали в последовательности, обрат­ной снятию, с учетом следующего:

перед установкой силового агрегата очи­стите от ржавчины метчиком резьбовые от­верстия крепления его опор;

прокладку приемной трубы обязательно замените новой;

при подключении проводов и трубопрово­дов тщательно следите за правильностью их расположения в моторном отсеке, не допус­кая соприкосновения с нагревающимися и дви­жущимися элементами силового агрегата.

После установки двигателя выполните следующее:

Залейте масло в коробку передач.

Отрегулируйте натяжение ремня приво­да вспомогательных агрегатов

Пустите двигатель и проверьте, нет ли подтекания топлива, масла и охлаждающей жидкости. Проверьте давление масла. Послу­шайте двигатель, он должен работать ровно, без посторонних шумов и стуков.

Советы

Перед началом работ преодолейте как минимум 10-15 км, чтобы масло внутри коробки передач прогрелось и стало менее вязким. Если уплотнительная прокладка пробки заливного отверстия не порвана, эластична, ее можно устанавливать повторно

Обратите внимание на состояние отработки. Наличие эмульсии свидетельствует о смешивании масла с водой

Нередко такая неприятность – последствие негерметичности пыльника внутреннего ШРУСа левого приводного вала. Поэтому осмотрите пыльник на предмет надорванностей, ослабления хомутов

Уделите внимание сапуну коробки передач, через который в случае неправильного монтажа в МКПП попадает вода, грязь. Нередко после неквалифицированного ремонта мастера пренебрегают правильной установкой сапуна

4.В профилактических целях промойте и продуйте сжатым воздухом сапун. При повышении давления внутри трансмиссии полностью забитый «дыхательный» клапан может выдавить. Если неисправность вовремя не заметить, пыль, грязь и влага приведут в негодность новое трансмиссионное масло.

5. Болты крепления защиты двигателя рекомендуем смазать графитовой смазкой.

Как заменить правую опору двигателя на Рено Логан (Сандеро), Лада Ларгус своими руками

Замену боковых опор двигателя Лада Ларгус, Рено Сандеро или Логан удобно выполнять, установив авто на ровной бетонированной площадке. Чтобы облегчить доступ к правой опоре двигателя, необходимо отвести в сторону трубку продувки адсорбера и снять демпфер (понадобится ключ «на 10»). После этого при помощи головки «на 13» следует демонтировать растяжку между корпусом подушки и брызговиком.

Дальнейшие действия следует выполнять в следующем порядке:

1. Приподнимите правую сторону автомобиля домкратом.

2. Чтобы разгрузить опору двигателя, поставьте упор под сливную пробку масляного поддона. Чтобы не снимать картер, используйте подставку, которая сможет войти в соответствующее отверстие в защите картера. Опуская автомобиль, проследите за тем, чтобы двигатель поднялся относительно кузова на 3-5 мм.

3. Воспользовавшись коротким удлинителем и торцевой головкой «на 16», отверните 5 болтов, которыми опора крепится к силовому агрегату и кузову автомобиля.

4. Снимите правую подушку двигателя и осмотрите её на предмет износа и повреждений. Имейте в виду, что на необходимость замены этого узла указывают не только разрывы резинового демпфера или его отслоение от кронштейна, но и деформация, связанная с потерей упругости.

5. Прежде чем приступить к установке новой опоры, очистите площадку на правом брызговике (лонжероне) и крышке газораспределительного механизма. Дополнительно оценить износ старой подушки можно по зазору между новой опорой и крышкой ГРМ. Для этого приложите деталь к установочной площадке на лонжероне.

6. Установите и затяните от руки болты крепления опоры к кузову. Не забудьте смазать резьбу консистентной смазкой – как показывает практика, крепёж в этом месте подвергается усиленному воздействию коррозии.

7. Чтобы убрать зазор между опорой и крышкой газораспределительного механизма, необходимо выровнять двигатель относительно кузова. И вот здесь сыграет роль упор под картером (см. п. 2). Достаточно немного опустить автомобиль домкратом, и силовой агрегат займет правильное положение.

8. Установите 3 винта крепления подушки к двигателю и затяните их сначала от руки, а затем при помощи инструмента. Имейте в виду, что ответная часть резьбового соединения нарезана в детали, изготовленной из силумина. Чтобы не повредить резьбу, следует внимательно выбирать момент затяжки.

9. Затяните 2 болта крепления опоры к площадке брызговика.

10. Всё, что осталось сделать – это немного приподнять авто и убрать установленный под картером упор, после чего снять машину с домкрата. Теперь можно завести двигатель и оценить отсутствие вибрации.

В завершение хотелось бы дать совет не откладывать замену вышедшей из строя опоры «на завтра». Дело в том, что из-за просадки или повреждения демпфирующего элемента перекашивается двигатель, а значит, и коробка перемены передач. При этом изменяется угол наклона приводного вала – узел начинает работать в условиях, не предусмотренных производителем. В результате придётся менять ещё и детали преждевременно изношенного привода.

Ещё кое-что полезное для Вас:
