Порядок затяжки головки блока цилиндров д 240

Устранение неисправностей головки цилиндров

Разборка. Сожмите пружины клапана с помощью приспособления ОР-9913 (см. рис. 4). Снимите сухари, тарелки пружин, наружные и внутренние пружины клапанов, шайбы. Выньте впускные и выпускные клапаны. Риски, задиры и раковины на поверхности седел клапанов головки цилиндров не допускаются. При наличии этих дефектов обработайте фаски седел фрезами с направляющими хвостовиками в следующем порядке: -обработайте рабочую поверхность седел впускных и выпускных клапанов под углом 45°; -снимите фаску на нижней части седел клапанов под углом 75°; -снимите фаску на верхней части седел клапанов под углом 15°.

Рис. 4. Снятие и установка клапанных пружин с помощью приспособления ОР-9913.

При увеличении ширины фаски седла клапана более 2 мм уменьшите ее фрезами с углами 15 и 75°. Ширина фаски седла клапана после обработки должна быть 1,5…2 мм; при этом необходимо проверить соосность фасок с направляющими втулками с помощью приспособления КИ– 4929. Клапаны, у которых обнаружена деформация стержня, замените. Проверьте высоту цилиндри-ческого пояска тарелки клапана, которая должна быть не менее 0,5 мм. При обнаружении рисок и раковин на рабочей фаске клапана, а также при износе фаски проведите шлифование рабочей поверхности на стенде Р–108. Фаску впускного и выпускного клапанов шлифуйте под углом 45° относительно оси стержня.

Проверьте упругость пружин на приспособлении КИ–040А (см. рис. 5). Значения усилия сжатия и высоты пружины должны соответствовать данным табл. 1.

Рис. 5. Проверка успругости клапанных пружин на приспособлении.

Таблица 1: проверка упругости клапанных пружин.

Пружина	Усиление сжатия до рабочей высоты, кгс
нормальное	допустимое
Наружная	17±1,4	14,8
Внутренняя	8,87±0,7	7,4

Пружина	Высота, мм
в свободном состоянии	в рабочем состоянии
Наружная	64,0	54,0
Внутренняя	58,5	48,5

Пружины не отвечающие этим требованиям, замените. Замерьте внутренний диаметр направляющих втулок с помощью индикаторного нутромера (см. рис. 6). Если внутренний диаметр превышает 11,13 мм или имеется ослабление посадки, замените втулку (см. рис. 7). Новую втулку запрессовывайте с натягом – 0,03 мм (см. рис. 8).

Рис. 6. Замер отверстия направляющей втулки клапана.

Рис. 7. Выпрессовка направляющей втулки клапана. Оправка для выпрессовки.

Рис. 8. Запрессовка направляющей втулки.

После ремонта клапанов и их седел проведите притирку клапанов к седлам с помощью пневматической дрели 2213 (см. рис. 9). Смажьте рабочую поверхность фаски клапана притирочной пастой (микропорошок М20 с маслом индустриальным 20 или веретенным 3). Наденьте на стержень клапана технологическую пружину, установите клапан в направляющую втулку и вращайте его, периодически приподнимая дрель. Ширина притертой матовой полоски на конической поверхности клапана и гнезда клапана должна быть 1,5…2 мм (см. рис. 10). Верхняя кромка матовой полоски на клапане должна быть расположена на расстоянии не менее 0,5 мм от цилиндрического пояска тарелки клапана.

Рис. 9. Притирка клапанов с помощью пневматической дрели.

Рис. 10. Матовая полоска на фаске клапана.

Ремонт поршневой группы Д-240 трактора МТЗ-80

Детали цилиндро-поршневой группы Д-240 трактора МТЗ-80 заменяют при увеличенном расходе картерного масла или повышенном проникновении газов в картер дизеля, замеренных диагностическими средствами. Если диагностические параметры достигли значений, превышающих допустимые, то дизель разбирают.

Для проведения технической экспертизы деталей снимают головку цилиндров и поддон картера. Если после снятия головки на поверхности блока обнаружатся трещины, то дальнейшую разборку прекращают, дизель снимают с трактора и отправляют в ремонт.

При отсутствии явных дефектов демонтируют масляный насос, трубопроводы и крышки шатунных подшипников, извлекают поршни в сборе с шатунами из гильз цилиндров.

Среди деталей цилиндро-поршневой группы Д-240 трактора МТЗ-80 износу наиболее подвержены: поршневые кольца, поршень, втулка верхней головки шатуна, вкладыши шатунных подшипников, гильзы цилиндров (рис. 2.1.29, 2.1.30).

Диаметр гильзы замеряют (рис. 2.1.31) в месте наибольшего износа верхнего пояса гильзы сначала в плоскости, параллельной оси коленчатого вала, а затем в плоскости качания шатуна. Гильзу заменяют при износе ее рабочей поверхности более 0,4 мм на диаметр или при овальности и конусности, превышающих 0,06 мм.

Диаметр юбки поршня измеряют в плоскости, перпендикулярной к отверстию под поршневой палец (рис. 2.1.32). Кроме диаметра юбки, у поршня контролируют зазоры по высоте между канавками поршня и поршневыми кольцами (рис. 2.1.33). Если зазор между канавкой поршня и новым поршневым кольцом превышает допустимый размер, поршень заменяют.

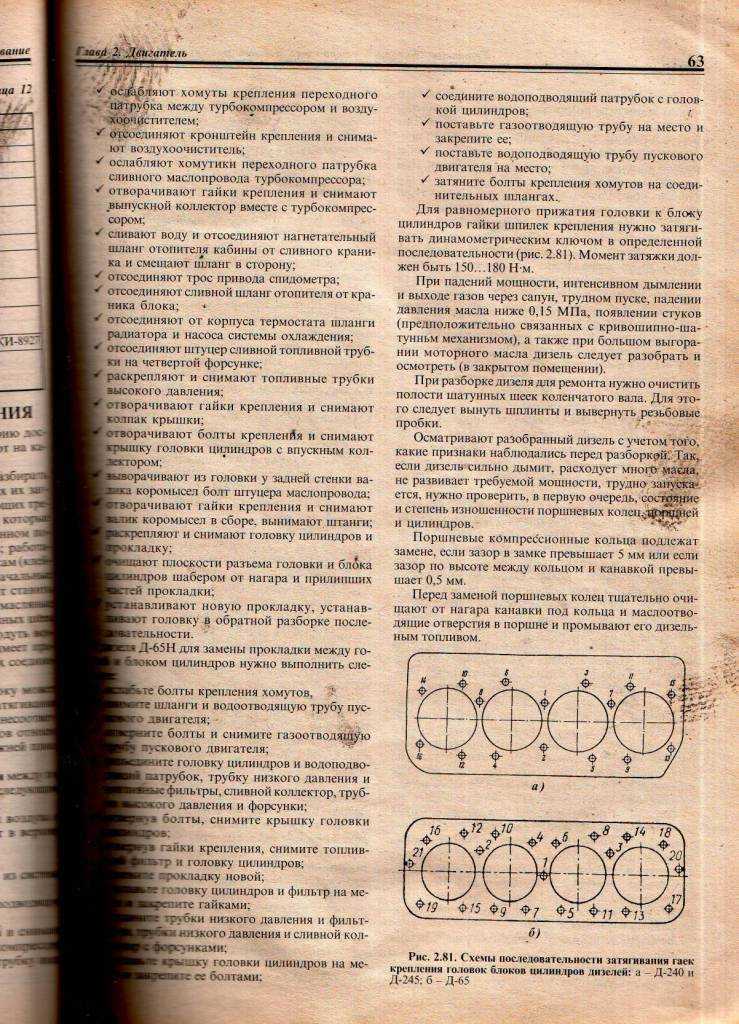

Установка головки цилиндров

Головку цилиндров устанавливайте на двигатель в последовательности, обратной снятию. Перед установкой головки залейте в цилиндры по 30 г дизельного масла ГОСТ 8581-78. Новые прокладки головки цилиндров, колпака и крышки головки цилиндров смажьте с двух сторон графитовой пастой, состоящей из 40% графитового порошка и 60 % дизельного масла.

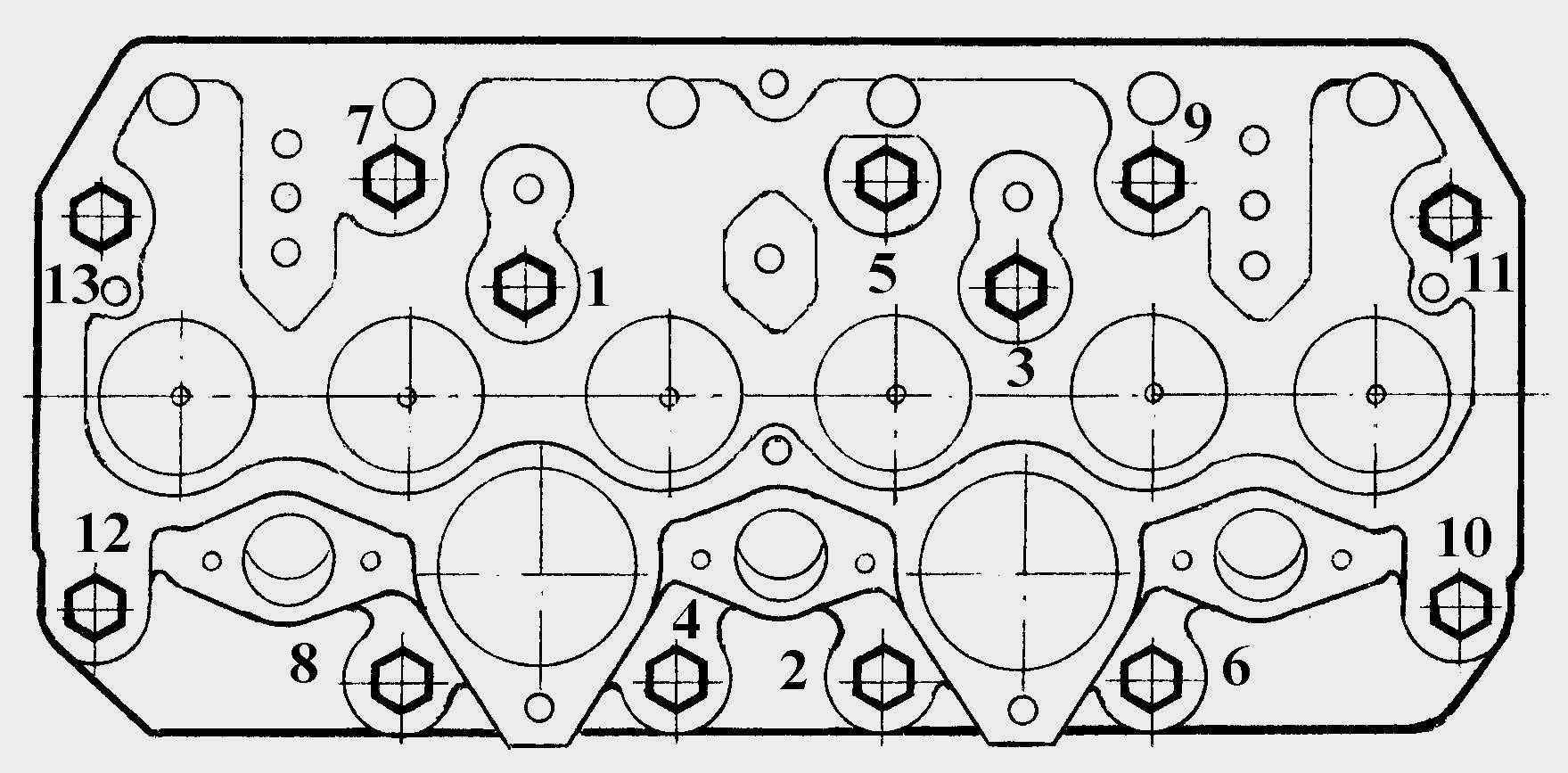

Затяжку гаек шпилек или болтов крепления головки цилиндров производите в несколько приемов (не более чем на 1…2 грани) в последовательности, указанной на рис. 2.4. Окончательную затяжку производите динамометрическим ключом. Момент окончательной затяжки гаек 19…21 кгс•м (190…210 Н•м) для Д-243 и 16…18 кгс•м (160…180 Н•м) для Д-240.

Форсунки устанавливайте одной группы по пропускной способности. Прокладки форсунок со стороны прилегания смажьте солидолом УС–2 ГОСТ 1033-73.

Наконечники штанг толкателей должны войти в углубление толкателей. Штанги должны легко вращаться относительно своих осей. Прокладки корпуса термостата и впускного тракта смажьте лаком «Герметик». Отрегулируйте зазоры между торцами клапанов и бойками коромысел.

Установка шатунно-поршневой группы Д 245

Перед началом работ требуется взвесить поршни с предварительно установленными кольцами и шатуны. Допустимая разница в массе составляет 10 и 30 г соответственно, при увеличении значения возникает повышенная вибрация, выводящая силовой агрегат из строя. Если обнаружена увеличенная разница веса деталей, то потребуется приобрести новый комплект, рекомендуется взвешивать компоненты при покупке. Также взвешиваются и пальцы со стопорными кольцами, допускается разница массы до 10 г.

Описание последовательности работы по установке деталей:

1. Удалить возможные загрязнения с поверхности гильз, поршней, колец, вкладышей и коренных и шатунных шеек. Пыль протирается сухой чистой салфеткой с последующей продувкой деталей сжатым воздухом.
2. Установить палец в головку шатуна, деталь входит под усилием пальца руки, дополнительная смазка не применяется. Не допускается биение цилиндрической детали в подшипнике, палец не должен выпадать из посадочного гнезда под воздействием собственного веса.
3. Смонтировать на поршень верхнее компрессионное кольцо, которое отличается от детали, применяемой на атмосферных моторах. Кольцо имеет трапециевидное сечение, рабочая поверхность покрыта хромом (для снижения трения и сокращения зазора). В конструкции поршня для двигателей с наддувом предусмотрена вставка из специального материала, залитая в тело детали. В корпусе вставки выполнен паз для размещения верхнего кольца.
4. Установить второе компрессионное кольцо (с конусным профилем) и элемент для удаления масла с поверхности гильзы. Повторить процедуру для поршней оставшихся цилиндров двигателя. При монтаже следует контролировать метку «верх» (на части деталей замененную на слово «TOP»), нанесенную на торец детали около замочного соединителя. Надпись предназначена для корректной ориентации колец, располагается в сторону днища поршня.
5. Проверить легкость вращения колец в пазах, а затем распределить замки по окружности (через 180°). Проконтролировать взаимное размещение расширителя на маслосъемном кольце с положением замка, совпадение зазоров не допускается. На кольце имеется специальная метка (расположена в стороне от разъема), которая размещается в направлении к верхней части поршня.
6. Смазать внутренние поверхности гильз цилиндров, собранные поршни и шатунный механизм моторным маслом. Для обжатия колец перед установкой используется специальная оправка, облегчающая монтаж и предохраняющая кромки колец от сколов.
7. Затянуть крепления крышек шатунных опор динамометрическим ключом с приложением момента 180-200 Н/м.
8. Проверить усилие сопротивления вращению, провернув коленчатый вал за носок. Допустимое усилие составляет до 60 Н/м.
9. Проконтролировать взаимное положение днища поршня и верхней плоскости блока цилиндров. Заводская документация предусматривает выход поршня из блока на высоту 0,3-0,55 мм.
10. Проверить расстояние между боковой плоскостью поршня и поверхностью гильзы. Нормативами предусмотрен зазор не менее 0,2 мм (измерение производится на расстоянии 3 мм от верхней торцевой плоскости блока).

Неисправности поршневой группы двигателя

При износе компонентов поршневой группы в работе силового агрегата возникают неполадки:

1. При работе прогретого двигателя из выхлопного патрубка наблюдается дым синего цвета, указывающий на попадание масла в камеру сгорания. Проблема возникает при образовании слоя кокса на поршневых кольцах, который вызывает залегание элементов. Дополнительным симптомом поломки является снижение уровня моторного масла в картере.
2. Появление белого дыма в выхлопных газах прогретых дизелей (при нормативной нагрузке и отсутствии следов воды в топливе) указывает на снижение компрессии из-за износа или разрушения колец или стенок гильзы. Одновременно с появлением белого дыма наблюдается снижение мощности и крутящего момента силовой установки. Для восстановления работоспособности требуется демонтировать головку и проверить состояние элементов поршневой группы.
3. Затрудненный пуск двигателя (вне зависимости от температуры охлаждающей жидкости) при исправных системах подачи топлива и очистки воздуха указывает на повышение зазора в поршневой группе. При увеличении зазоров появляются глухие стуки, прослушиваемые по всей длине блока.
4. Стук (или звон), доносящийся из верхней части блока дизеля при изменении оборотов, указывает на появление зазоров между верхней втулкой шатуна и пальцем. Износ поршневых колец дополнительно усиливает шумовой эффект.

Диагностика состояния и дефектовка деталей поршневой

Для предварительной проверки состояния поршневой группы тракторного дизеля необходимо слить масло из картера, а затем демонтировать нижний поддон.

Затем снимается декоративная защитная крышка газораспределительного механизма и удаляется валик с кулачками привода клапанов, под которым размещены болты крепления головки у блоку цилиндров.

После снятия головки механик оценивает состояние детали, при обнаружении трещин силовой агрегат демонтируется с трактора и отправляется в сервисный центр для проведения капитального ремонта.

Для проверки состояния и замера размеров требуется демонтировать поршневую группу. В процессе разбора мотора удаляется масляная помпа с магистралями подачи жидкости к трущимся парам, а затем откручиваются болты крепления шатунных крышек. Поршни в сборе с шатунами извлекаются из гильз через верхнюю часть блока.

Проверка состояния элементов состоит из этапов:

1. Определить внутренний диаметр гильзы в зоне максимального износа (ближе к верхней части). Замер производится в 2 плоскостях — параллельной коленчатому валу, а затем параллельной направлению качания шатунного механизма.
2. Проконтролировать диаметр поршня около юбки (перпендикулярно оси поршневого пальца).
3. Оценить износ пазов, предназначенных для установки колец. Измерение производится щупом после очистки канавок и установки новых колец.
4. Зазора между пальцем и соответствующей втулкой в шатуне составляет не более 0,06 мм, при повышении значения детали подлежат замене.
5. Пальцы меняются при обнаружении овального сечения или износа на конус (более чем на 0,02 мм). Не допускается изгиб или скручивание шатуна (0,08 и 0,12 мм соответственно).

Неисправности поршневой группы двигателя

При износе компонентов поршневой группы в работе силового агрегата возникают неполадки:

1. При работе прогретого двигателя из выхлопного патрубка наблюдается дым синего цвета, указывающий на попадание масла в камеру сгорания. Проблема возникает при образовании слоя кокса на поршневых кольцах, который вызывает залегание элементов. Дополнительным симптомом поломки является снижение уровня моторного масла в картере.
2. Появление белого дыма в выхлопных газах прогретых дизелей (при нормативной нагрузке и отсутствии следов воды в топливе) указывает на снижение компрессии из-за износа или разрушения колец или стенок гильзы. Одновременно с появлением белого дыма наблюдается снижение мощности и крутящего момента силовой установки. Для восстановления работоспособности требуется демонтировать головку и проверить состояние элементов поршневой группы.
3. Затрудненный пуск двигателя (вне зависимости от температуры охлаждающей жидкости) при исправных системах подачи топлива и очистки воздуха указывает на повышение зазора в поршневой группе. При увеличении зазоров появляются глухие стуки, прослушиваемые по всей длине блока.
4. Стук (или звон), доносящийся из верхней части блока дизеля при изменении оборотов, указывает на появление зазоров между верхней втулкой шатуна и пальцем. Износ поршневых колец дополнительно усиливает шумовой эффект.

Установка гильзы

3.1 Установить блок на стенд для сборки двигателя.

3.2 Продуть все поверхности сжатым воздухом.

3.3 Заходная фаска на нижнем посадочном поясе в блоке должна быть чистой, гладкой, без забоин. Перед установкой гильз заходные фаски гильз и блока необходимо смазать.

Недопустимо смазывать герметиком или консистентной смазкой опорную поверхность для бурта гильзы в блоке.

3.4 Установить уплотнительные кольца на гильзу, либо в канавки блока и/или гильзы. Установку уплотнительных колец производить в соответствии с руководством по ремонту двигателя.

Недопустимо смазывать герметиком или консистентной смазкой канавки для уплотнительных колец в блоке и на гильзе.

3.5 Смазать уплотнительные кольца моторным маслом.

3.6 Ещё раз измерить выступание гильзы над поверхностью блока после установки гильзы прижав её соответствующим приспособлением.

• ММЗ: 0,05-0,11 мм
• ЗИЛ: 0,027-0,100 мм

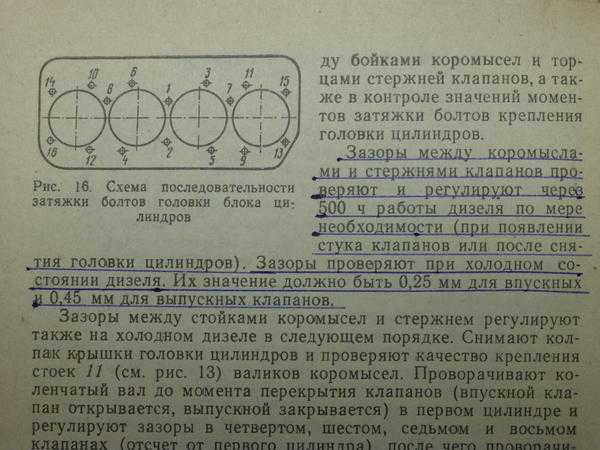

Регулировка клапанов д 240 своими руками

Регулировка клапанов д 240 станет более простой, если сначала разобраться с их назначением и устройством.

Клапаны – это чрезвычайно важные элементы в двигателе, которые отвечают за впуск воздуха в цилиндры. Через них также выводятся наружу продукты сгорания.

Оба клапана, впускной и выпускной, производятся из стальных сплавов, устойчивых к высоким температурам. Та часть клапана, которая отвечает за уплотнение, выполнена из никелевых сплавов. Тарелка выпускного клапана всего на 6 миллиметров меньше, чем тарелка клапана впускного. Сами эти устройства находятся во втулках, выполненных из нескольких металлов. Они плотно закреплены на головке блока цилиндров в движке.

Прижимаются клапаны с помощью пружин. В холодном двигателе зазоры клапанов не должны превышать 0,25 мм.

Регулировка клапанов д 240 своими руками

И так к работе…

В идеале, регулировку клапанов нужно проводить через каждые 20 суток (480 ч) работы двигателя. Порядок действий при регулировке всегда одинаков.

Для начала нужно снять колпак, расположенный на крышке головки блока цилиндров.

После этого нужно убедиться, что крепления стоек валика коромысел достаточно хорошо затянуты. Поршень в первом цилиндре нужно перевести в положение, соответствующее верхней мертвой точки.

Когда это будет сделано, необходимо закрыть впускной и выпускной клапаны. Получив полный доступ к клапанам необходимо открутить контргайку на креплении коромысла того клапана, который следует отрегулировать, однако снимать его не следует – достаточно ослабить.

• После этого можно будет отрегулировать зазор, используя винт, измерить размер зазора можно с помощью щупа. Завершив регулирование, нужно собрать устройство в обратном порядке, убедившись, что при сборке зазор не изменился.
• Когда производится регулировка клапанов д 240, необходимо помнить о том, что данную процедуру следует производить в строгой последовательности. Она полностью соответствует тому порядку, в котором работают дизельные двигатели – 1-3-4-2. Проворачивая коленчатый вал на пол-оборота по часовой стрелке, можно работать с еще не отрегулированными клапанами. После того, как процедура будет завершена, необходимо проверить работу клапанов, запустив двигателей.

Регулировки дизеля мтз.

Давление масла в системе смазки на прогретом дизеле при номинальной частоте вращения коленчатого вала, кг/см2, (МПа)	2,0-3,0(0,2-0,3)
Прогиб ветви ремня вентилятора, расположенной между шкивами генератора и коленчатого вала, при нажатии с усилием 4 кгс (40 Н), мм	15-20
Рекомендуемая температура охлаждающей дизель жидкости (тепловой режим), град	75-95
Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеля, мм	0,25-0,30
Давление начала впрыска топлива форсункой (давление начала подъёма иглы распылителя), кгс*см2(МПа)	ФД-22 175+5(17,5+0,5) ФД-22М 178+7(17,8+0,7)
Угол опережения подачи топлива топливным насосом (номинальный до ВМТ), град	23-25 20 (с топл. насосом НД-21/4)
Момент затяжки, кгс*м (Н*м):
болтов коренных подшипников	20-22 (200-220)
болтов крепления головки цилиндров	19-21 (190-210)
гаек крепления головки цилиндров Д-240	18-20 (180-200)
гаек шатунных подшипников	16-18 (160-180)
болтов крепления маховика	18-20 (180-200)
болта шкива коленчатого вала	10,5424-28 (240-280)
болтов крепления противовесов коленчатого вала	12-14 (120-140)
болтов крепления форсунок	2-2,5 (20-25)

traktormtz80.narod.ru

Ослабление усилия затяжки.

Затяжка болтов ГБЦ д 240 на тракторах МТЗ 80-МТЗ-82 производится после установки ГБЦ или периодической протяжки. Периодически необходимо потягивать головку блока цилиндров через каждые 1000 м/часов пробега трактора. В процессе эксплкатации происходит постоянное тепловое расширение деталей двигателя. Они подвергаются возникающим нагрузкам. Это приводит к ослаблению крепления ГБЦ.

• Прокладка головки блока сдавливается
• Просаживаются посадочные места головок крепежных болтов.
• Крепежные болты растягиваются.

В результате происходит ослабление прижатия ГБЦ к блоку цилиндров. И как следствие происходит прорыв отработанных газов из камеры сгорания. Газы имеют высокую температуру, Она может достигать выше 1000 градусов. Прокладка в местах прорыва газов прогорает. В результате приходится снимать головку блока для замены прокладки.

Подготовка стягиваемой поверхности блока и головки

Монтаж головки на штатное место производится после частичного или капитального ремонта агрегатов и узлов мотора. Перед монтажом головки в блок устанавливаются новые гильзы, которые уплотняются специальными резиновыми кольцами, предотвращающими вытекание охлаждающей жидкости из рубашки. Установленная гильза выступает верхней кромкой над плоскостью блока. Поршни и гильзы подбираются по одной размерной группе, дополнительно производится взвешивание шатунов и поршней. Допустимая разница в весе не должна превышать 30 г.

Для соединения шатуна и поршня палец запрессовывают в поршень специальной оправкой, а затем фиксируют от продольного перемещения стопорными кольцами. Корректно подобранный палец не перемещается в посадочных гнездах под воздействием собственного веса.

Не допускается перекос пальца в отверстии подшипника шатуна, а также изгиб или конический износ цилиндрического элемента.

В пазы на теле поршня устанавливаются кольца, обеспечивающие компрессию и удаляющие следы масла с поверхности гильзы. В атмосферных моторах МТЗ использованы 3 компрессионных кольца, двигатели с наддувом оборудованы 2 кольцами, верхнее имеет покрытие из износоустойчивого сплава на основе хрома. Замки колец размещаются через 180°, обеспечивая повышение компрессии

При монтаже деталей требуется обращать внимание на метки, указывающие корректное расположение колец относительно днища поршня

Перед установкой поршней требуется монтаж на штатное место коленчатого вала (если он демонтировался для шлифовки из замены). Затем устанавливают в гильзу цилиндра поршень с шатуном, после чего монтируются вкладыши и затягиваются крышки коренных и шатунных подшипников. Для проверки корректности сборки применяется прокручивание вала двигателя динамометрическим ключом.

Установка прокладки и ГБЦ на блок

Прокладка укладывается на верхнюю плоскость блока, предварительно протертую чистой ветошью. Предварительно рекомендуется проверить состояние совмещаемых плоскостей блока и головки металлической инструментальной линейкой. Не допускается коробление деталей, поскольку изогнутые поверхности не обеспечивают равномерного зажатия прокладки, которую пробьет поток выхлопных газов. Поврежденные плоскости шлифуются на специальном станке, для герметизации стыка применяется металлизированная прокладка с увеличенной толщиной материала.

Работа с динамометрическим ключом

В начале монтажа установите динамометрический ключ в положение, называемое у механиков нулевым. Такое положение – момент, когда показания ключа равны изначальному положению болта. Внимательно посмотрите на цифры в момент начала крепежа, запомните, а лучше запишите.

Медленными и аккуратными движениями начинайте крутить ключ и внимательно следите за показателями, если момент остаётся на том же месте, значит крепеж поддался растяжению. Если момент резко изменяется, значит нужно добиваться движения болта. Резкое увеличение момента говорит о том, что держатель не до конца растянут. Тогда монтаж придётся совершать после стабилизации.

Если же при затяжке момент резко начинает уменьшаться – крепеж деформирован, замена неизбежна.

Езда по проселочным дорогам сразу же после трассы губительно влияет на двигатели отечественных автомобилей. При езде двигатель машины постоянно то нагревается, то остывает, что плохо сказывается на качественном креплении. Болты разбалтываются, что приводит к поломкам, протечкам масла. Резкие перепады температур негативно влияют на правильное крепеление болтов

Ответственно относитесь к замене этой маленькой, но важной детали автомобиля

Вот таблица моментов, которые нельзя превышать при затяжке.

Резьба	Прочность болта
8.8	10.9	12.9
М6	10Нм	13Нм	16Нм
М8	25Нм	33Нм	40Нм
М10	50Нм	66Нм	80Нм
М12	85Нм	110Нм	140Нм
М14	130Нм	180Нм	210Нм
М16	200Нм	280Нм	330Нм
М18	280Нм	380Нм	460Нм
М20	400Нм	540Нм	650Нм
М22	530Нм	740Нм	880Нм
М24	670Нм	940Нм	1130Нм
М27	1000Нм	1400Нм	1650Нм
М30	1330Нм	1800Нм	2200Нм
М33	1780Нм	2450Нм	3000Нм
М36	2300Нм	3200Нм	3850Нм
М39	3000Нм	4200Нм	5050Нм
М42	3700Нм	5200Нм	6250Нм

Похожие:

Руководство по эксплуатации м 036. 000. 00-01 рэРуководство по эксплуатации предназначено для ознакомления с устройством и принципом работы, основными правилами эксплуатации, обслуживания…

Руководство по эксплуатации мп 01. 00. 00. 000 РэНастоящее руководство – это пособие по эксплуатации, техническому обслуживанию и ремонту мотопомпы мп 16/80

Руководство по эксплуатации Газонокосилки

Внимание: Перед каждым запуском прочитайте и соблюдайте Руководство по эксплуатации!

Руководство по эксплуатации комнатный кондиционер оконного типаДля правильной и безопасной эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте

Руководство по эксплуатации комнатный кондиционер оконного типаДля правильной и безопасной эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте

Руководство по эксплуатации 4823-001-57292710-08РЭРуководство предназначено для изучения конструкции принципа действия машины и предъявляет требования к ее монтажу, эксплуатации и…

Руководство по эксплуатации 4823-001-57292710-08РЭРуководство предназначено для изучения конструкции, принципа действия машины и предъявляет требования к ее монтажу, эксплуатации…

Руководство по эксплуатации тестера диагностического аскан-10 и его модификаций. Настоящее Руководство по эксплуатации (далее Руководство) предназначено для изучения принципа работы,Настоящее Руководство по эксплуатации (далее Руководство) предназначено для изучения принципа работы, устройства, правил эксплуатации…

Руководство по эксплуатации Косметологическая стойка 3021 Руководство по эксплуатации многофункционального косметологического комбайна «3021» Основные характеристики

Руководство пользователя и инструкция по эксплуатации Лебедка 3629 кгМы старались, чтобы информация в настоящем руководстве была точной и полной. Мы оставляем за собой право вносить изменения и усовершенствования…

Авто-дневник

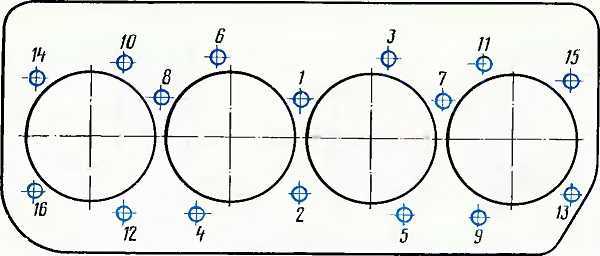

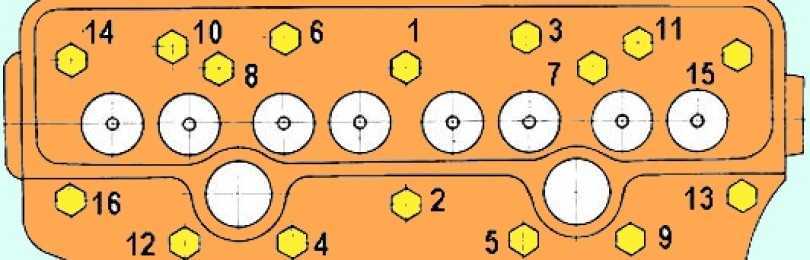

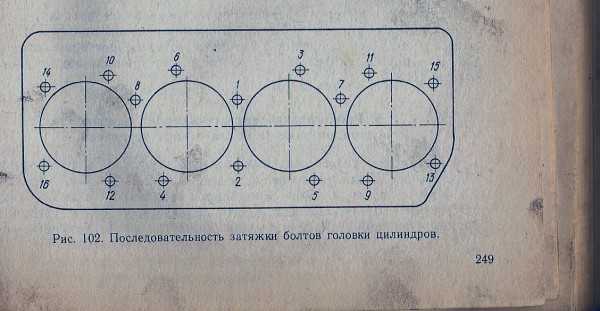

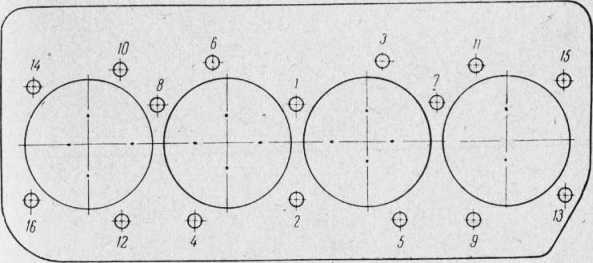

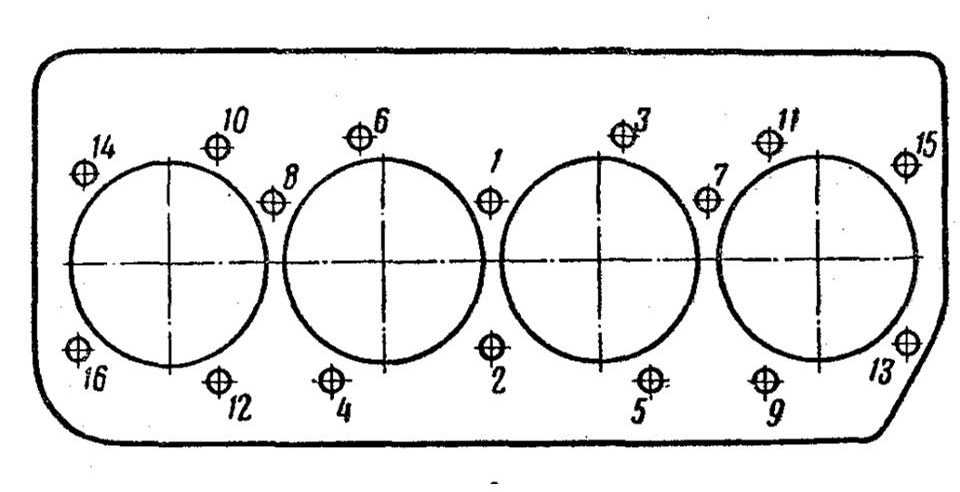

Момент затяжки гбц д 240

затяжка ГБЦ д 240 производится в несколько этапов

1. Требуется закрутить крепежные болты до их соприкосновения с поверхностью головки. На этом этапе не нужно прилагать большого усилия закручивания. Достаточно просто от руки довернуть все болты до своего места. Потому что головка должна сесть на свое место без перекосов. Обязательно требуется проверить что под головку ничего не попало. Трос, шланги, провода. Открученные кронштейны.
2. Необходимо произвести предварительную затяжку болтов с моментом затяжки равным половине требуемого усилия. Это приблизительно 100 Н*М. Затяжку требуется произвести при помощи динамометрического ключа. Это условие считается обязательным. Динамометрический ключ не только позволяет установить требуемое усилие затяжки. Но еще пожалуй самое главное его преимущество. Заключается в том. Что это усилие будет одинаковым для всех болтов. Если головка не прижата с нужным усилием. То что болты затянуты равномерно важнее. Затяжка должна производиться строго по порядку согласно схемы затяжки
3. Окончательная затяжка ГБЦ д 240 производится с усилием 200 Н*м. Строго по порядку затяжки

Установка прокладки ГБЦ д 240

Перед установкой прокладки необходимо тщательно очистить поверхности головки и блока цилиндров. От грязи и возможных остатков старой прокладки. Очищать поверхности лучше при помощи ножа. Он не повредит поверхности. Нельзя этого делать наждачной бумагой и тем более лепестковыми кругами. После их применения поверхности придут в негодность. Их необходимо будет фрезеровать. Даже незначительные углубления приведут к прорыву газов. А наждаком и даже металлической щеткой на болгарке их очень легко сделать.

В сучае если на двигателе установлена турбина. Требуется устанавливать фторопластовые кольца.

Турбина создает повышенное давление в камере сгорания. В результате чего увеличивается температура сжимаемого воздуха и его количество. Увеличивается и температура горения топлива в камере сгорания. Фторопластовые кольца выдерживают повышенные температуры. И защищают металлические части прокладки от прогорания.

Ставятся они очень просто. Наружные кромки колец имеют углубление. Его необходимо расширить. Получится паз. Этот паз устанавливается в прокладку по кругу. Лишний конец кольца обрезается.

Поршневая группа двигателя Д 240

Для ремонта 4-цилиндровых тракторных двигателей МТЗ выпускаются специальные поршнекомплекты, состоящие из:

• чугунной гильзы;
• набора поршневых колец (включая 3 компрессионных и маслосъемное);
• пальца для установки поршня на шатуне;
• поршня;
• набора стопорных колец для фиксации пальца;
• уплотнительных резиновых прокладок, предотвращающих просачивание охлаждающей жидкости в щели между гильзой и блоком.

Стоимость набора зависит от производителя запасных частей. Например, цена комплекта МДК (изготовитель «МД Конотоп») составляет 2 тыс. руб., аналогичный набор от обойдется в 3,5 тыс. руб. Существуют отдельные наборы поршневых колец, включающие детали для 4-цилиндрового мотора в сборе или для 1 цилиндра. Приобрести в Москве кольца возможно за сумму 860-2400 руб. (зависит от состава набора).
