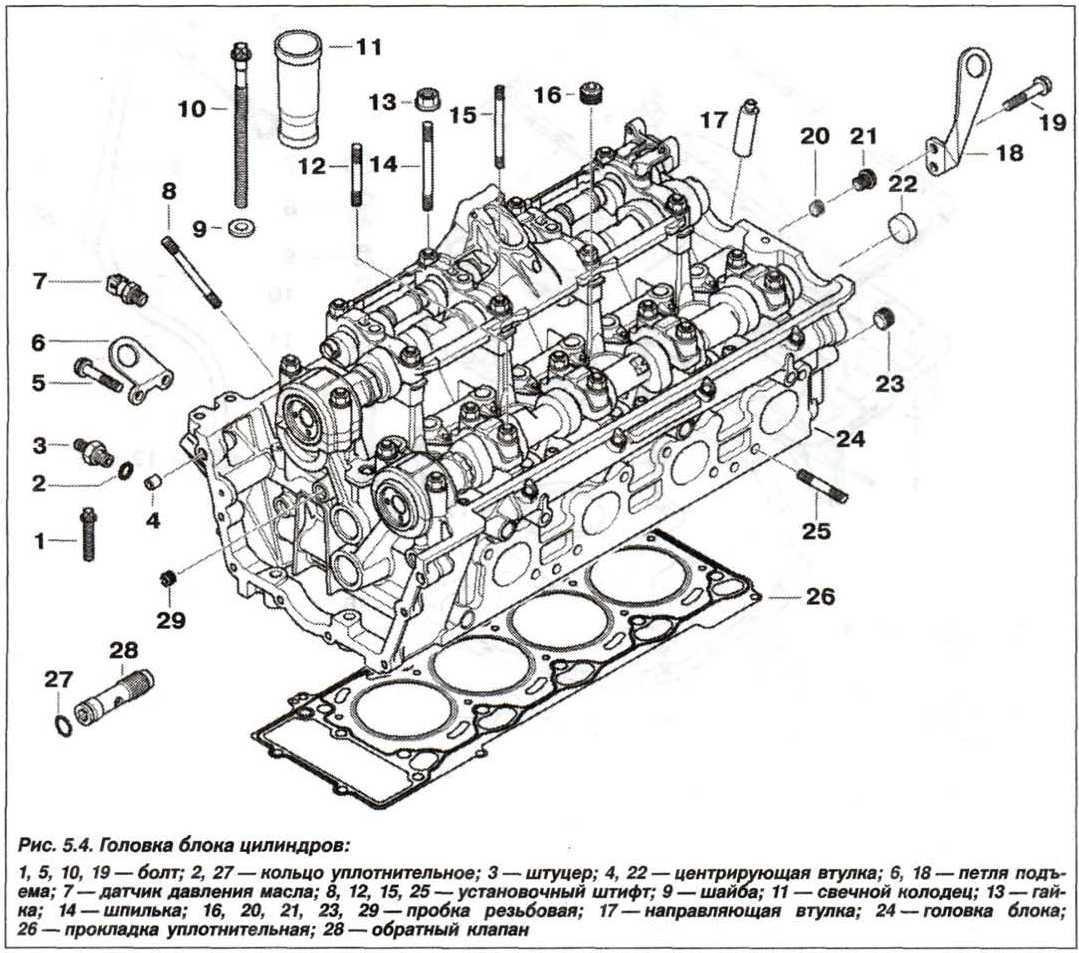

Снятие головки блока цилиндров: правильный демонтаж гбц

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

• основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
• в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

1. Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
2. Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Осмотр, дефектовка и ремонт

Профиль седла клапана двигателей мод. 402 и 4021

А — седло впускного клапана;

В — седло выпускного клапана

1. После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания от нагара.

2. Осмотреть головку блока. Если есть трещины на перемычках между седлами клапанов или на стенках камер сгорания, следы прогара, заменить головку блока.

3. Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейкой.

Если зазор превышает 0,1 мм, головку заменить.

4. Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан заменить.

Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой.

5. Проверить состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины заменить.

6. Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п.

Незначительные повреждения (мелкие риски, царапины и т.д.) можно вывести притиркой клапанов. Более значительные дефекты устраняют шлифовкой.

При шлифовке выдержать размеры седла, указанные на рисунке. После шлифовки проверить биение фаски седла относительно отверстия в направляющей втулке клапана, предельно допустимое биение 0,05 мм.

После шлифовки седел притереть клапаны. Затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц.

7. Проверить зазор между направляющими втулками и клапанами. Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана.

Предельно допустимый зазор равен 0,25 мм. Если зазор превышает указанный, нужно заменить клапан и направляющую втулку.

Старую втулку выпрессовывают с помощью оправки со стороны камеры сгорания.

Перед установкой новые втулки нужно охладить в двуокиси углерода («сухой лед»), а головку блока нагреть до 160–175°С.

Затем вставить втулку в головку блока так, чтобы она выступала со стороны клапанных пружин над головкой блока на 20 мм.

Втулка должна вставляться в головку свободно или с небольшим усилием.

После установки развернуть отверстие во втулке до диаметра 9,0 +0,022 мм.

Затем прошлифовать седло клапана, центрируя инструмент по отверстию во втулке.

8. Проверить головку блока на отсутствие трещин можно следующим образом. Подвести к одному из отверстий рубашки охлаждения шланг для подачи сжатого воздуха.

Заглушить все отверстия в головке блока деревянными пробками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм. В местах образования трещин будут выходить воздушные пузыри.

9. Прочистить проволокой и продуть сжатым воздухом отверстия в оси коромысел, в коромыслах и в регулировочных винтах.

Проверить плотность посадки втулок в коромыслах. Если втулка сидит не плотно, ее нужно заменить, так как во время работы двигателя она может провернуться и перекрыть отверстие для подачи масла к штанге толкателя.

Сборка

Собирают головку блока в порядке, обратном разборке. Перед установкой смазать моторным маслом маслоотражательные колпачки, стержни клапанов и ось коромысел клапанов.

Устанавливают клапаны в соответствии с метками, сделанными при разборке.

Прокладку корпуса термостата и прокладку задней крышки головки блока установить на герметик типа «Гермесил».

Установка

При установке головки блока рекомендуется заменить прокладку головки блока.

Установка головки блока производится в порядке, обратном снятию.

Момент затяжки 83–90 Нм (8,3– 9,0 кгс·м). После установки головки блока отрегулировать зазоры в приводе клапанов.

Устанавливают головку блока в порядке, обратном снятию.

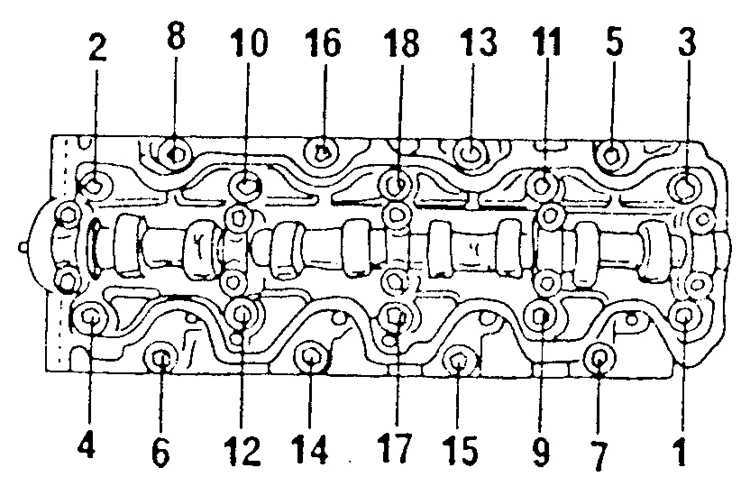

Гайки крепления головки блока затянуть в два этапа:

Замена выпускного коллектора на приоре

Добро пожаловать! Выпускной коллектор – как его люди только не называют, кто то говорит паук заменил, кто то катализатор поменял (Хотя катализатор встроен во впускной коллектор, но сам коллектор катализатором по названию как таковым не является) говорит, а кто то вообще под выпускным коллектором штаны подразумевает, по сути после этих слов сразу понимаешь о чём идёт речь но всё же и вещи своими словами нужно такими словами называть которые им создатели дали, а не теми которые от народа пошли.

Примечание! Чтобы произвести замену данной детали запастись нужно немалым набором инструментов, а именно понадобятся различного рода: Ключи начиная от гаечных и кончая удлинителями с карданными шарнирами (Просто выпускной коллектор не очень удобно установлен и чтобы его снять подойдут любые ключи которые должны быть у любого человека в арсенале), кроме этого понадобятся различные отвёртки, тряпка ещё пригодиться и всю работу лучше всего производить в перчатках, так как руки можно поранить!

Где находится выпускной коллектор? Сзади двигателя он располагается и чтобы его увидеть и тем более чтобы его снять придётся ещё некоторые другие детали снимать с автомобиля, но если хорошенько заглянуть под заднюю часть двигатель автомобиля и ничего не снимая можно увидеть выпускной коллектор, на фото ниже как вы можете видеть он указан красной стрелкой но самый верхний датчик если вы обратили внимание с него уже снят, на вашем же автомобиле данный датчик будет и для наглядности на фото ещё правая чашка (Если по ходу движения автомобиля смотреть) указана синей стрелкой, поэтому вы уже точно не запутаетесь куда смотреть и где искать коллектор. Когда нужно менять выпускной коллектор? По симптомам можно определить, если тот самый катализатор который установлен внутри коллектора придёт в негодность (Засориться), то во-первых машина хуже ехать станет (Это потому что отработанные газы выходить наружу не успевают из-за загрязнённого катализатора и тем самым обратно в двигатель летят, но суть в том что толку то от них 0 и они только мощность забирают) и расход увеличиться (Потому что на педаль газа жать больше придётся)

Когда нужно менять выпускной коллектор? По симптомам можно определить, если тот самый катализатор который установлен внутри коллектора придёт в негодность (Засориться), то во-первых машина хуже ехать станет (Это потому что отработанные газы выходить наружу не успевают из-за загрязнённого катализатора и тем самым обратно в двигатель летят, но суть в том что толку то от них 0 и они только мощность забирают) и расход увеличиться (Потому что на педаль газа жать больше придётся).

Работа над ошибками

Собственно, причина вскрытия двигателя, это очередной успешный тюнинг — Портинг и ломатинг ГБЦ. По итогу повторной обработки ГБЦ поделюсь своими наблюдениями. Отложения минералки относительно просто отмываются средством для мытья посуды. Лак от синтетики удалить по простому не удалось, но я особо и не усердствовал. При разворачивании втулок нашёл технологию их идеального разворачивания в домашних условиях — сперва любым способом разворачивается одна втулка, там по-любому будет минимальный люфт. После этого зажимаем уголками две втулки, используя первую развёрнутую как кондуктор. В итоге развёртка идёт по идеальной траеткории с минимальными отклоненями. Далее, что касается нарезки сёдел — фаску лучше делать широкую 2 — 2,5 мм, дело в том, что если фаска будет узкой — расклепается не она, а клапан. В итоге получится вогнутая фаска, плохо работающая на холодную. Кроме того, фаска должны быть по внешнему краю клапана — это улучшит наполнение цилиндров. Более подробно читайте в статье про тюнинг ГБЦ. Также не следует пренебрегать регулировкой зазора клапанов, у меня впускные довольно сильно сточились. Я думаю, причина в недостаточном зазоре. У меня установлены стальные штанги, я высчитал требуемый зазор в 0,15. Сейчас же я впускные клапана заменил и теперь зазор со стальными штангами буду выставлять 0,1 мм. Ну и при снятии ГБЦ значительные сложности вызывает сдёргивание с направляющих. При данной сборке двигателя, я покрыл дальнюю направляющуюю теплопроводящей пастой. Кировочепецкие маслосъёмные колпачки показали себя отлично, поставил новые такие же. Одна из причин уменьшения зазора от коромысла до тарелки — это расклёпывание тарелки и углубление сухарей вглубь. Поэтому все тарелки клапанов сменил.

Источник

Замена Прокладки Головки Блока Цилиндров Змз 402

замена накладки на голову

блок цилиндров в двигателе автомобиля Здесь вы смотрите на «кучу» железа, собранную в один абсолютно необходимый, удачный и красивый механизм. современный автомобиль.

Смотри и думай. верхняя часть линии, полет человеческого гения и. может быть, внезапно в конечном итоге ехать через тонкую полосу железа или асбеста. И его зовут прокладка головки цилиндры

И это абсолютно не лишне знать это для всех, мы подчеркиваем, для каждого владельца автомобиля знаки, которые являются замена

прокладки блока цилиндров. Даже если вы не собираетесь делать ремонт самостоятельно, вам необходимо понять, какие могут быть последствия для двигателя. замена прокладки головкиблок

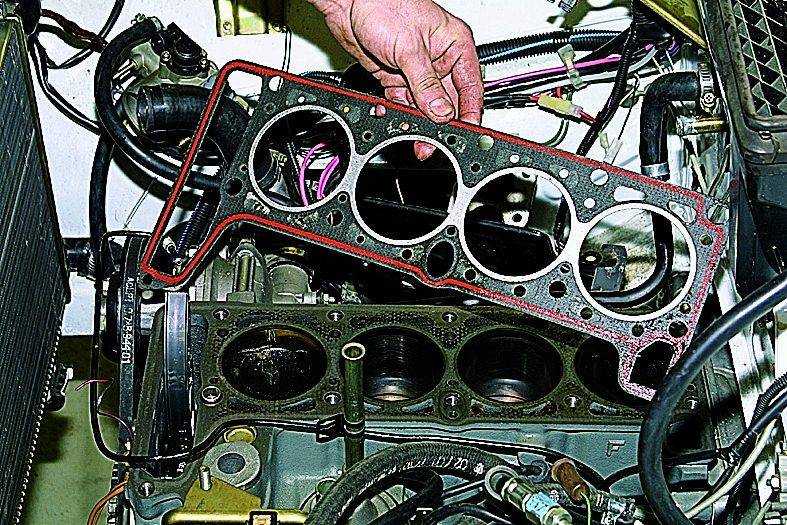

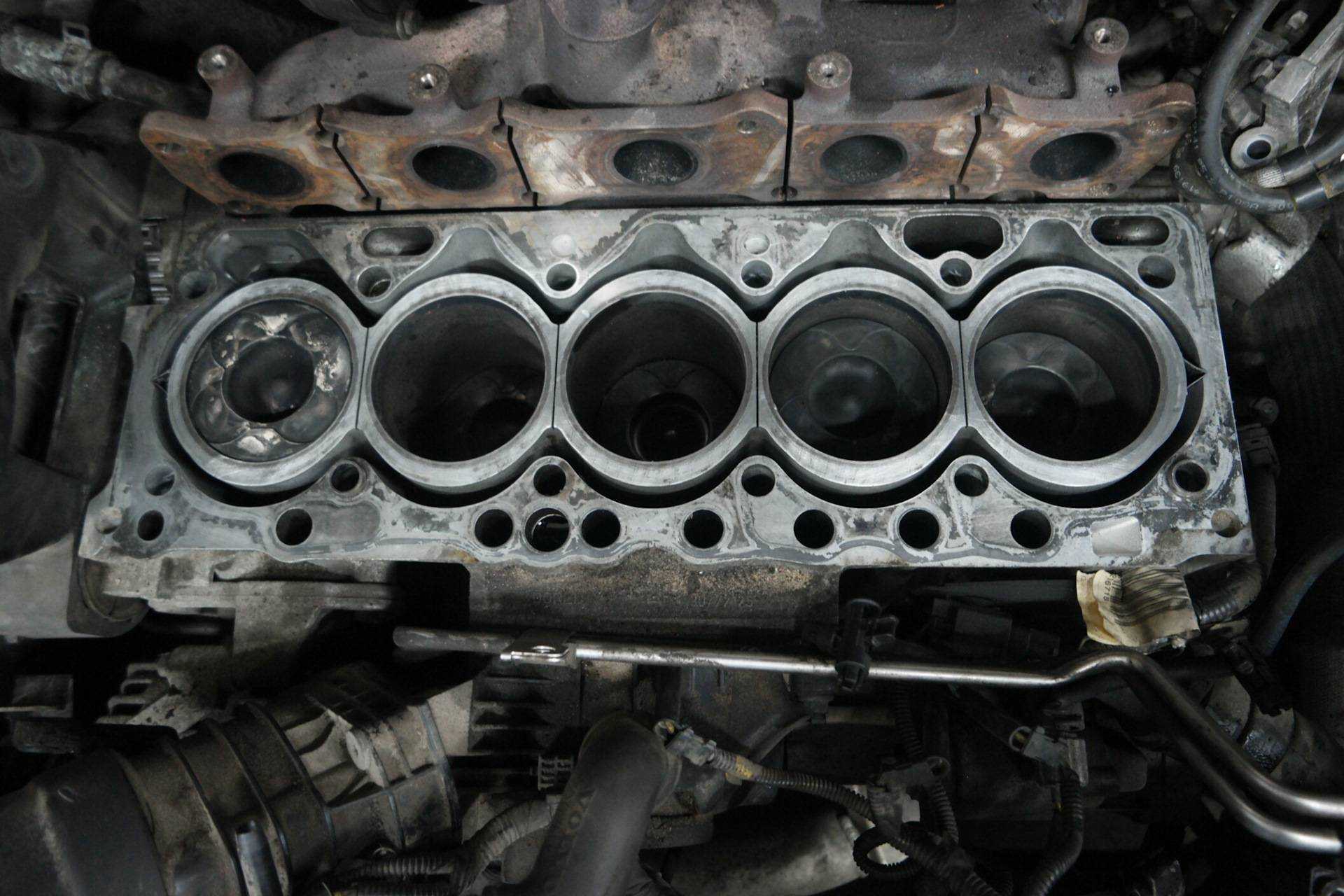

Что такое и почему там прокладка ГБЦ

Прокладка головки цилиндры

предназначен для герметизации стыкаблок цилиндров

и головка цилиндра.

Пожалуйста, не смущайтесь, хотя это звучит почти одинаково. Прокладка головки блока цилиндров и прокладка крышки головки

блокцилиндры, который сделан из резины. На самом деле, прокладка головки блока цилиндров 3 в 1, потому что она сама герметизирует три системы двигателя: охлаждение (каналы), масло (каналы) и распределение газа (полости) цилиндры) Соответственно требования к качеству прокладки

Головка цилиндров увеличена.

Не забудьте и попытайтесь сэкономить при ремонте ГБЦ или блок цилиндров. UAZ. Замена УАЗ, прокладка ГБЦ. Прокладка является одноразовой частью для любого ремонта двигателя. замена

прокладки голова к новому. требуется.Типы прокладок ГБЦ:

• Нет асбеста. их характерная особенность: низкая усадка и высокая воспроизводимость материала.
• асбест. практически обладают свойствами, близкими к асбестовым прокладкам по характеристикам: эластичность, теплостойкость и эластичность. В основном используется в качестве ремонтных комплектов.
• металл. считаются лучшими и наиболее эффективными. С помощью металлической прокладки наиболее равномерное распределение удельного поверхностного давления происходит на стыке по всей плоскости головки цилиндра и блок .

WGC охлаждающая жидкость насквозь дефектная прокладка;

• белый цвет дыма из выхлопных газов постоянно (не во время прогрева) является признаком попадания охлаждающей жидкости в цилиндр (ы);
• при проверке расширительного бака или на поверхности жидкости в радиаторе видны масляные пятна. наоборот, это означает, что масло попадает в систему охлаждения через неисправную прокладку;
• о попадании в систему охлаждения через выпускную прокладку головки цилиндров, скажем, пузырьков в радиаторе или расширительном бачке.

Вышеуказанные методы диагностики не обязательно являются доказательством неисправности. прокладки. UAZ. Замена прокладки ГБЦ УАЗ. Но обычно это типичные признаки того, что нужно замена

накладки на головублок . Как мы не хотели бы думать иначе.

Особенности замены прокладки Крышка цилиндра

Учитывая все текущие нюансы технологии, связанные с функциями двигателя, наберите прокладки

или монтаж болта, есть общие правила. Правила, которые являются универсальными при их заменепрокладки

Головка блока цилиндров на любой машине.

Мы не будем утомлять вас подробным описанием того, какой болт и в каком направлении поворачивать. Все «хитрости» замены прокладки описано в руководстве специально для вашего типа двигателя. Продолжайте читать перед ремонтом.

И, самое главное, вам нужно постараться удовлетворить все требования производителя по сборке и разборке головки блока цилиндры

Разборка начинается с маркера в руке. Отключая все установленное, особенно конвейеры, не ленитесь и не полагайтесь на память, все проверяйте. На нашем сайте вы можете получить подробную информацию о ремонте УАЗ 3163 (Патриот) Замена прокладки ГБЦ. Это будет легче собрать. При покупке прокладки головки блока цилиндров для замены убедитесь, что ее свойства рассчитаны на точный момент, который производитель двигателя назначает для затягивания болтов головки блока цилиндров; Прежде чем откручивать крепежные болты, аккуратно удалите смазку. Вырыв ключа из гнезда грозит: травмой или поломкой шпинделя болта, а затем не обойтись без сверления; мы начинаем откручивать крепежные болты от середины на 0,5 или 1 оборот каждый. Это сделано для снятия напряжения; После того, как вы сняли головку цилиндров и заменили прокладку, мы переходим к обратной процедуре. Установка головкиблок

должны проходить строго вдоль направляющих втулок или вдоль специальных канавок для выравнивания; затяжек болты головки цилиндров Производится только с использованием динамометрического ключа по схеме, указанной производителем в руководстве, и строго по параметрам крутящего момента.

Этапы работ

Снятие головки блока цилиндров предполагает проведение подготовительных работ:

В первую очередь необходимо отсоединить клемму от аккумулятора.
При наличии декоративной крышки из пластика необходимо её демонтировать. Также если есть защита картера, то её лучше снять.
Далее сливаются жидкости в разные ёмкости, отсоединяются патрубки и прочие провода. Если масло рекомендуется сливать на горячий мотор, то остальные действия лучше осуществлять, когда движок уже остынет.
Для более свободного доступа к двигателю опытные мастера рекомендуют извлечь аккумулятор.
Приводной ремень надо ослабить, а насос гидроусилителя руля отключить

После ослабления ремня можно снять планку, которая держит его, а генератор отвести в сторону для увеличения пространства вокруг движка.
Так как в цилиндрах происходит поэтапное сжатие, сгорание, выпуск и впуск газовой смеси, то важно установить поршень в определённое положение. Лучше всего для этой цели подойдёт положение ВМТ.
Далее необходимо открепить жгут проводов и отвести его в сторону.
Снятие воздушного фильтра

Помимо самого фильтра необходимо снять его корпус и ремень ГРМ. Когда ремень будет снят, надо приступить к демонтажу шкива распределительного вала. Шкив надо зафиксировать одной отвёрткой для предотвращения прокручивания, а второй снимать деталь.
Разъёмы регулятора холостого хода и ДЗ нужно отсоединить от электропроводки.
Воздушный патрубок, который подводит газ, нужно отсоединить от ДПДЗ и демонтировать его.
Электромагнитный клапан отсоединяется от системы и фиксируется в надёжном месте.
Далее необходимо отсоединить шланги, отвечающие за подвод топлива.
Отключаются все датчики, а оставшиеся патрубки снимаются и откладываются в надёжное место.
После того, как все навесные части были полностью демонтированы, можно приступить к демонтажу бронепроводов и их перемещению в отдельное место.
Далее откручивается болт, который отвечает за удержание кронштейна трубы-впуска. При помощи торцевого ключа могут быть отвинчены верхние болты.
Далее приёмную трубу открепляют от коллектора.

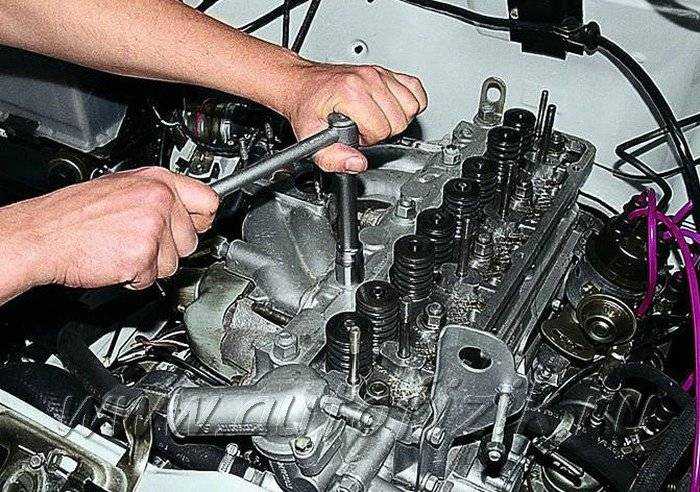

На следующем этапе необходимо открутить крепления, которые фиксируют головку непосредственно к блоку цилиндров. Болты лучше откручивать постепенно. В первые два раза вывинчивание происходит всего на пол-оборота резьбы.

Все крепежи должны демонтироваться равномерно, поэтому лучше воспользоваться динамометрическим ключом. Последовательность должна в точности соблюдаться для предотвращения деформации мотора. Узнать очерёдность выкручивания можно в мануале, прилагающемуся к автомобилю.

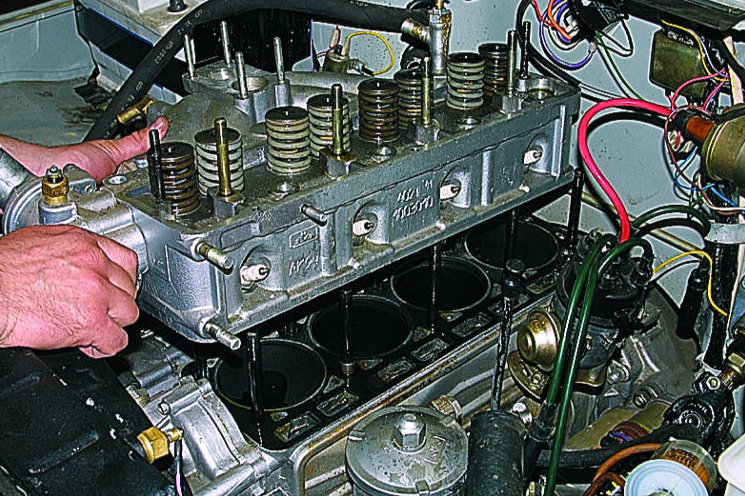

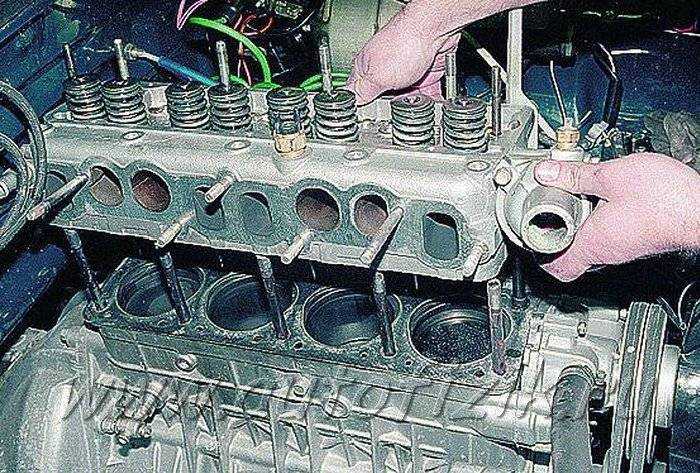

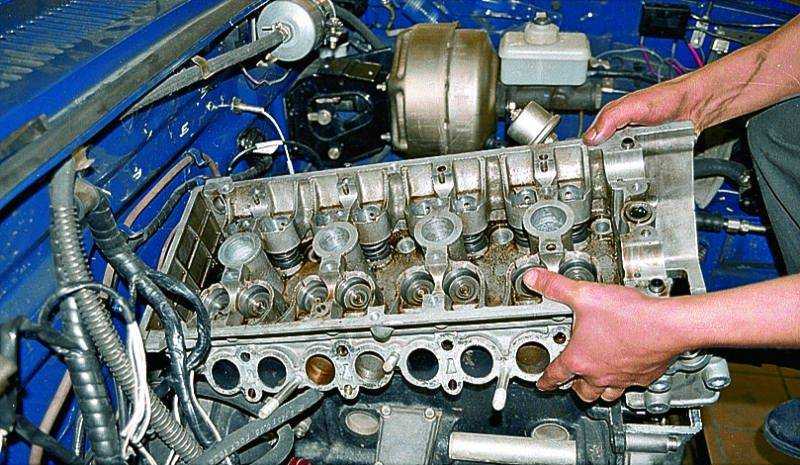

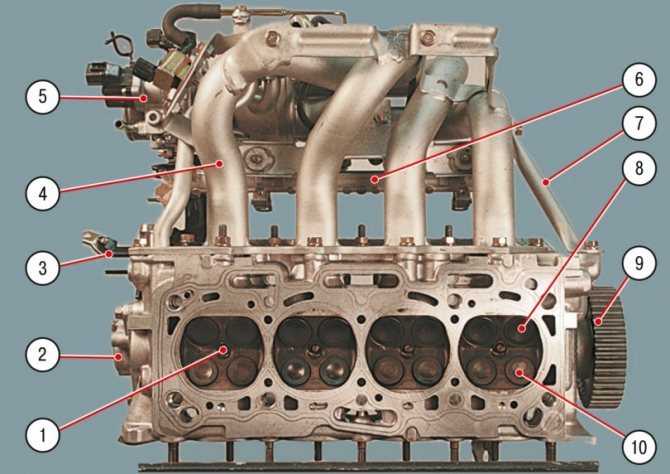

После того, как болты были откручены, происходит демонтаж ГБЦ. В зависимости от манипуляций, которые будут проводиться с головкой блока, деталь может демонтироваться в комплекте с выпускным коллектором и впускной трубой.

Как заменить выпускной коллектор на ВАЗ 2170-ВАЗ 2172?

Примечание! Перед тем как приступать к работе в автомагазине докупите ещё уплотнительную прокладку, если она у вас в комплекте при покупке коллектора не шла, данную прокладку обязательно нужно менять после разборки выпускной системы а именно после отсоединения соединений выпускного коллектора и приёмной трубы (Приёмная труба она к коллектору гайками крепиться и между ними эта уплотнительная прокладка и стоит), кроме того если вы хотите чтобы система выпуска была более герметична, рекомендуем ко всему этому специальный герметик для систем выпуска докупить который выдерживает высокие температуры (Приблизительно до 300-350 градусов выпускная система нагревается, когда двигатель прогрет до рабочей температуры) или графитную смазку, герметиком или графитной смазкой вы эту уплотнительную прокладку должны будете смазать (Более подробно про то как смазать прокладку вы узнаете по мере прочтения статьи)!

Снятие: 1) Снимать коллектор удобней всего с верхней части автомобиля, для того чтобы снять его снизу нужно иметь карданные шарниры, удлинители да и не факт что вы заржавевшие гайки отвернёте, поэтому лучше всё с верху снимать, для снятия его нужно во-первых снять все детали которые препятствуют подобраться к нему, к таким деталям относиться экран двигателя (О том как его снять читайте в статье: «Замена экрана на ВАЗ»), а так же воздушный патрубок (Указан красной стрелкой) который очень легко можно снять, для этого отвёрткой ослабьте немножко два винта по бокам крепления патрубка (Винты указаны синими стрелками) и после этого потянув за него снимите, но только про шланг вентиляции картерных газов ещё не забудьте который крепиться к патрубку а то он просто патрубок не даст снять (Место куда подсоединяется данный шланг указано зелёной стрелкой, чтобы его отсоединить так же немного ослабьте винт который его крепит и после чего отсоедините).

Примечание! Чтобы дальше продолжить операции, обязательно скиньте клемму минус с аккумуляторной батареи, потому что в дальнейшем вам придётся работать с электронной часть автомобиля (О том как скинуть клемму, читайте в статье: «Замена аккумулятора на всех автомобилях», в пункте 1 той статьи указано как скинуть минусовую клемму), затем перебирайтесь в нижнюю часть автомобиля и там вам нужно отсоединить приёмную трубу от выпускного коллектора, для отсоединения воспользуйтесь маленькими щипцами и с их помощью разогните три усика трёх болтов (см. фото 1 там показаны места усиков которые вам нужно отогнуть), после разгибания усиков которые не дают этим трём болтам выкрутиться, берите в руки ключ и им выворачивайте эти болты а после того как они у вас будут выкручены, снимите небольших размеров термо-экран коллектора (см. фото 2), вдоль приёмной трубы ещё пройдитесь где то в середине она будет крепиться на подушку вы её из этой подушки выведите чтобы подушка её не крепила (см. фото 3) и уже перебирайтесь к тому место где вы болты ранее выкрутили и отсоединяйте приёмную трубу от конца выпускного коллектора (Просто приёмная труба на шпильки надета коллектора и если вы её не отсоедините, то коллектор уже не снимите), при этом между тем местом где конец выпускного коллектора с трубой соединяется будет стоять уплотнительная прокладка (см. фото 4), её нужно обязательно заменять новой когда вы будете собирать систему в обратном порядке!

Разборка коленчатого вала

Разборка коленчатого вала требуется перед шлифовкой его шеек, и для замены звездочки привода газораспределительного механизма.

Съемником спрессовываем муфту.

Если съемника нет, снимаем ее ударами через латунную оправку.

Поддев отверткой, снимаем резиновое кольцо, предварительно выбив шпонку из прорези вала.

Спрессовываем звездочку латунной оправкой и, поддев отверткой, извлекаем шпонку звездочки.

После шлифовки шеек коленчатого вала болтом с головкой “на 14” и законтренными гайками выворачиваем заглушки.

Каналы для прохода масла в коленчатом валу тщательно очищаем от отложений и остатков абразива.

Промываем каналы коленчатого вала керосином, бензином или дизельным топливом и продуваем сжатым воздухом.

Заворачиваем заглушки масляных каналов на место

Бородком раскерниваем кромки заглушек

Собираем вал в обратной последовательности. Запрессовку звездочки и муфты начинаем с установки соответствующих шпонок в паз коленчатого вала.

Как Снять Коллектор На Ваз 2114

в качестве снять выпускной коллектор

Многие автовладельцы ВАЗа ремонтируют и обслуживают свои автомобили без посторонней помощи. Одной из самых распространенных проблем при работе автомобиля в замедленном режиме является сгорание прокладки между выпускным коллектором и головкой цилиндров, блокировка катализатора, отложение продуктов сгорания на стенках выхлопной системы. Все эти препятствия отрицательно влияют на удаление выхлопных газов из камеры сгорания. Удаление газов из камеры сгорания является основным моментом, их возврат в камеру снижает качество консистенции топливо-воздух, а значит, будет происходить снижение мощности транспортного средства. Кроме того, при сжигании прокладок горючие газы попадают в моторный отсек, что может привести к пожару в моторном отсеке. Звук во время такой работы будет довольно громким и раздражающим для окружающих.

Устранение всех вышеперечисленных дефектов будет связано с анализом выхлопной системы. Как снять выпускной коллектор и можно ли это сделать в гараже, не обращаясь в сервисную службу, представляет интерес для многих владельцев ВАЗ Приора, которые не сталкивались с такой работой.

замена выхлопной коллектор Своими руками он потребует снятия дополнительных деталей, после чего можно будет добраться до крепежных деталей выхлопной системы. Если ремонтные работы не связаны с прокладками горелки, их все равно следует заменить.

Для работы вам понадобится следующий инструмент:

• гаечный ключ на 8, 10, 13
• самая глубокая голова в 13 лет.
• кардан и удлинитель для головы.
• трещотка.
• шлицевая отвертка.
• жидкий WD.
