Снятие и установка клапанов

Замена маслосъёмных колпачков

МСК снимаются обычными щипцами, плоскогубцами или любым другим инструментом, которым можно туда подлезть. Они крепятся на направляющих втулках. Чтобы набить новые колпачки, надо вставить клапан на посадочное место и пропустить через его стержень колпачок. Это делается для того, чтобы не разбить внутреннюю поверхность, когда он будет набиваться. Желательно смазать маслом, чтобы лучше садился.

Набивается мск специальной оправкой по плоскости торца. Чтобы никуда не ушёл во внутрь и используют стержень клапана. В комплекте может идти пластиковая насадка, которая заменяет клапан, можно ею воспользоваться.

Процесс замены

Как заменить клапана на ВАЗ 2114 своими руками? Приступая к процессу замены, дождитесь, чтобы двигатель был холодный — так будет меньше шансов сорвать болты.

Замена проходит в определенной последовательности:

1. В первую очередь снимаем защитный кожух с газораспределительного механизма.
2. Выставляем механизм по меткам и начинаем его разбор. Снимаем натяжитель и ремень ГРМ.
3. Аккуратно убираем шестерню распределительного вала со шкива. Если снять вручную его не получается, можно опираясь небольшой монтажкой или отверткой подтолкнуть.
4. Откручиваем крепеж крышки клапанного отсека газораспределительного механизма. Под ней будут 10 крепежных болтов головки блока цилиндров. В зависимости от года выпуска автомобиля они могут быть под шестигранник или головку ТОРКС. Откручиваем их и снимаем головку.
5. Демонтируем распределительный вал.
6. После снимаем сальники, используя для этого съемник.
7. Специальным приспособлением рассухариваем клапан.
8. Снимаем тарелочки и пружинки.
9. Теперь мы можем извлечь клапана из своих посадочных мест. На этом процедура демонтажа заканчивается и можно приступить к установке, но перед этим желательно отмыть головку от грязи и нагара.
10. Установка начинается с притирки, для этого нам необходимо смазать новые клапана притирочной смазкой, протереть шток маслом и установить запчасть на место. Далее надеваем шланг на сверло, а другую его часть на шток и на маленькой скорости дрели начинаем притирать, придерживая его пальцем. Не стоит тереть долго, достаточно 15-20 секунд на каждый.
11. Устанавливаем клапан без маслосъемных колпачков и проливаем их, используем для этого, например, ацетон. Далее ждем несколько минут и смотрим, стали они мокреть или нет. Если он сухой, значит клапан притерт правильно.
12. После нужно установить новые направляющие, маслосъемные колпачки и заменить седла клапанов. Когда все сделано можно приступать к сборке головки блока цилиндров в обратном порядке.

Производя замену клапанов ВАЗ 2114 своими руками, стоит подойти к процессу внимательно. Любая пыль может испортить всю вашу работу, а обнаружится это только после полной сборки. Сама замена прогоревших клапанов процесс не трудоемкий, им можно заниматься и без специальных знаний, самое главное следовать инструкции и пользоваться подходящим инструментом, которая представлена в статье. Это поможет вам сэкономить почти половину средств от бюджета, требуемого для ремонта.

Помните, что подходить к выбору запчастей нужно очень серьезно, так как из-за плохого качества изделия можно вернуться к ремонту уже через пару месяцев.

Установка новых пружин и амортизаторов

Замена пружин и стоек для ВАЗ 2114 выполняется по одному принципу, независимо от того, проходит ремонт в задней или передней подвеске. Для ремонта понадобятся:

• Домкрат;
• Молоток;
• Головки и ключи с размером 13′ и 19′;
• Пробой;
• Стяжки пружин;
• Съемник для шаровых опор;
• Трещотная рукоять и вороток к ней;
• Плоскогубцы;
• Новые детали.

1. Домкратом нужно поднять перед или зад машины, исходя из того, какая подвеска будет обслуживаться.
2. Колеса должны быть сняты.
3. Чтобы добраться до стойки, необходимо извлечь рулевой наконечник. Его держат болт и шплинт.
4. Когда стойка освобождена от рулевого наконечника, необходимо открутить гайки крепления стойки к рычагу. Выполняется это следующим образом:

Подробное видео по замене задних стоек:

Высшее техническое образование. Опыт работы механиком 9 лет. Прошел обучение по ремонту двигателей, КПП, электрооборудования на Самарском автозаводе «Лада». Имеет множество дипломов, подтверждающих квалификацию.

Многие владельцы ВАЗовских автомобилей (и 14-я здесь не исключение) с течением времени встречаются с такой проблемой, как износ или прогорание клапанов. Столкнувшись с ней, можно пойти двумя путями — обратиться в сервис либо выполнить ремонт своими руками. Именно о том, как выполняется замена клапанов ваз 2114, а также о том, что для этого понадобится — мы и поговорим в сегодняшней статье.

Процедура замены

Работа с заменой клапанов осуществляется следующим образом:

Снять навесные части. Запомнить порядок сборки и расположение элементов;

• снять головку блока. Затем головку нужно промыть и убедиться в отсутствии трещин в ней;
• проверить плотность между клапанами и сёдлами;
• удалить стопоры с клапанов. Для этого можно воспользоваться, помимо рассухаривателя, пинцетом;
• убрать пружины и верхние тарелки;
• изъять клапана;
• отшлифовать прилегающую плоскость ГБЦ.

Демонтаж ГБЦ

Для этого потребуется:

• произвести подготовительные работы: разомкнуть провод и «минусовую» клему аккумулятора, отсоединить трубки и шланги подачи технических жидкостей, топливные магистрали, снять навесное оборудование;
• затем снять крышку ГБЦ;
• открутить болты крепления ГБЦ;
• снять ГБЦ.

Демонтаж распределительного вала

Последовательность действий:

• снять приводной ремень;
• снять зубчатый шкив;
• открутить болты, которыми удерживается крышка распредвала;
• снять саму крышку и сальники;
• снять распредвал.

Прежде чем приступать к процедуре, следует вывернуть свечи зажигания. Это позволит избежать их повреждения.

Установка

Примечание:

1) Перед сборкой очистите все детали.

2) Для смазывания вращающихся и скользящих детали используйте масло для двигателя.

1. После установки нижней тарелки пружины напрессуйте уплотнительный колпачок на втулку клапана. Для его установки насаживайте колпачок путем легкого вращения устройства для установки уплотнительных колпачков клапанов (09222-22000).

Уплотнительный колпачок устанавливается в нужное положение специнструментом. При неправильном расположении уплотнительного колпачка возможно эксцентричное расположение выступа, его внутреннего отверстия и утечка масла во втулку клапана. При установке не вращайте колпачок. Не используйте старые уплотнительные колпачки.

2. Нанесите масло для двигателя на каждый клапан. Вставьте клапаны во втулки, не прикладывая усилия для пропуска стержня клапана через уплотнительный колпачок. После установки убедитесь в легкости движения клапана.

3. Установите клапанные пружины и их верхние тарелки. Клапанные пружины должны устанавливаться стороной с лаковым покрытием в сторону верхней тарелки.

4. Пользуясь устройством для сжатия клапанных пружин (09222-28000; 09222-28100), сожмите пружину. Будьте осторожны, чтобы не деформировать верх тарелки уплотнительным колпачком. Затем установите сухари. После установки клапанов, убедитесь, что сухари правильно установлены.

5. Установите головку блока цилиндров.

Замена клапанных пружин с тарелками и маслоотражательных колпачков Honda Civic

Замена клапанных пружин с тарелками и маслоотражательных колпачков

Замена сломанных клапанных пружин и изношенных маслоотражательных колпачков может быть произведена без демонтажа головки цилиндров. Понадобятся лишь два специальных приспособления и источник сжатого воздуха.

Порядок выполнения

1. Снимите крышку головки цилиндров (см. Снятие и установка крышки головки цилиндров). 2. Выверните свечи зажигания из цилиндров, компоненты которых нуждаются в проверке. Если имеется необходимость в замене маслоотражательных колпачков, выверните все свечи. 3. Провернув коленчатый вал, приведите соответствующий поршень в положение ВМТ конца такта сжатия (см. Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)). При замене маслоотражательных колпачков, начните с первого цилиндра, затем переходите от одного к другому в порядке зажигания (см. Спецификации). 4. Снимите сборку коромысел с осями (см. Снятие, проверка состояния и установка сборки коромысел). 5. Вверните в свечное отверстие соответствующего цилиндра переходную насадку и подсоедините к ней шланг от источника сжатого воздуха. Выпускаются специальные резьбовые насадки со штуцером быстрого подключения (см. сопроводительную иллюстрацию) спрашивайте в магазинах автосервиса. 6. Подайте воздух в цилиндр. Под давлением воздуха поршень может податься вниз, что приведет к внезапному проворачиванию коленчатого вала не оставляйте на болте, ввернутом в цапфу вала, торцевой ключ, при помощи которого приводили поршень в положение ВМТ. 7. Клапаны будут удерживаться на месте давлением воздуха. 8. Во избежание попадания в двигатель мусора и прочих посторонних предметов, закупорьте ветошью все отверстия в блоке вокруг подлежащих обслуживанию клапанов. Теперь при помощи специального инструмента сожмите пружину подлежащего обслуживанию клапана (см. сопроводительную иллюстрацию). 9. При помощи острогубцев или магнита извлеките из канавок на стержне клапана сухари разрезного замка (см. иллюстрацию к параграфу 8). 10. Снимите со стержня клапана тарелку пружины, защитный экран, и пружину, затем снимите с направляющей втулки маслоотражательный колпачок. Если зафиксировать клапан в закрытом положении сжатым воздухом не удается, следовательно имеет место негерметичность, образующаяся вследствие наличия механических дефектов рабочей фаски тарелки или его седла. В таком случае головку цилиндров необходимо снять с двигателя с целью выполнения соответствующего восстановительного ремонта. 11. Закрепите на верхнем конце стержня клапана резиновый бандаж, либо намотайте скотч, чтобы исключить возможность падения клапана в камеру сгорания, затем перекройте подачу воздуха в цилиндр. 12. Проверьте стержень клапана на наличие признаков износа или механических повреждений. Вращая клапан внутри направляющей втулки, оцените величину радиального люфта его торца, определяющую степень прямизны стержня (изогнутый клапан подлежит замене). 13. Подвигайте клапан вверх-вниз в направляющей втулки, стараясь выявить точки заклинивания, наличие которых свидетельствует либо о деформации стержня клапана, либо о повреждении втулки в любом случае головка подлежит снятию с целью выполнения необходимого восстановительного ремонта. 14. Вновь подайте воздух в цилиндр с целью фиксации клапана. Снимите со стержня резиновый бандаж/скотч. 15. Смажьте стержень клапана чистым двигательным маслом и установите новый маслоотражательный колпачок. Пружины маслоотражательных колпачков помечены цветовым кодом: белый цвет означает, что колпачок предназначен для установки на впускной клапан, черный на выпускной. 16. Наденьте на стержень клапана клапанную пружину (торцом с сокращенным шагом витков к головке) с тарелкой. 17. Сожмите пружину при помощи специального инструмента и аккуратно заправьте в посадочную канавку сухари разрезного замка. Для временной фиксации сухарей до отпускания инструмента смажьте их изнутри густой смазкой (см. сопроводительную иллюстрацию). 18. Наблюдая за правильностью посадки сухарей в канавке, отпустите приспособление для сжимания пружины. 19. Перекройте подачу воздуха в цилиндр и выверните из свечного отверстия переходную насадку. 20. Установите на место сборку коромысел (см. Снятие, проверка состояния и установка сборки коромысел). 21. Установите крышку головки цилиндров (см. Снятие и установка крышки головки цилиндров). 22. Вверните на место свечи зажигания и подсоедините к ним (в требуемом порядке) ВВ провода. 23. Запустите двигатель и проверьте его на наличие признаков утечек масла и необычных шумов, издаваемых клапанным механизмом.

Очистка и осмотр клапанов

После проведенных манипуляций извлеченные из втулки клапаны очищают от нагара и осматривают на предмет повреждений.

В зависимости от степени повреждения, деталь необходимо:

• заменить на новую;
• очистить и притереть.

Также необходимо проверить седло клапана. Если прогары и раковины на нем слишком серьезные, чтобы убрать притиркой, седло придется обработать с помощью специального инструмента, который называют шарошкой или борфрезой. Шарошка представляет собой насадку для обработки различных поверхностей, в том числе и металлических. Она крепится на дрель и устраняет механичнские повреждения.

В процессе главное — не увлечься и не снять слишком большой слой металла. Также не следует интенсивно давить на дрель, это приводит лишь к перегреву и затруднению самой обработки. Перед работой головку шарошки рекомендуется смазывать специальным смазочным составом, чтобы снизить интенсивность износа.

Приобретение нового набора клапанов необходимо при полном уничтожении детали (иногда такое случается) или деформации стержня. Теоретически погнутый стержень можно выпрямить, но затраченные время и усилия того не стоят.

Выбирая клапаны, следует убедиться в том, что они идентичны

Особенно важно, чтобы детали имели одинаковую высоту. Поверхность не должна иметь царапин, сколов и любых других повреждений

Перед установкой всю деталь, за исключением фаски (ее следует притереть), желательно отполировать.

После притирки клапанов необходимо произвести сборку конструкции. Все манипуляции производятся в обратном порядке.

Очень важно правильно определить притерся клапан или нет!!!

Поработала за вас дрель при притирке клапана, теперь надо точно узнать притерся клапан или нет. Вытаскивайте клапан и протирайте тряпкой начисто, притертое место будет иметь серый матовый цвет а не притертое будет либо блестеть если клапан новый или отличаться от серого, а проще смотрите чтобы цвет клапана по кругу был одинаков и если есть оттенки цвета лучше пусть еще дрель поработает. Обычно клапан притирается сразу если он не кривой.

Фото. Плохо притертое седло клапана.

А вот седло клапана не всегда быстро притирается это зависит от того как глубоко оно прогорело, также протирайте начисто седло клапана и внимательно просмотрите цвет притираемой области если есть разные оттенки цвета, опять начинайте притирать, дрель железная пусть работает. Запомните, если плохо притрете клапан, то через некоторое время он опять прогорит, поэтому лучше лишний раз потереть клапан, чем через какое-то время он прогорит.

Еще совет, пусть у вас прогорел только один клапан, не поленитесь, притрите все клапана!!!

Фото. Переходник для притирки клапанов ВАЗ 08-09

Притираем клапан к головке

Раз прогорел клапан значит также подгорело и седло клапана, обычно мотористы сначала седло выравнивают специальной шарошкой, которой у вас нет, нет так обойдемся без нее (проверенно двигатель ходит ничуть не хуже). Поражаюсь как некоторые мотористы притирают клапана в ручную (я б сума сошел) пусть за нас работает электродрель (если у вас дрель реверс лево-право еще лучше а нет и такая подойдет). Намажьте край клапана притирочным порошком вставьте клапан в головку и зажмите конец клапана в патрон дрели но не глубоко а на глубину примерно 15мм главное не поцарапать то место где клапан соприкасается с сальником. Подтягивайте дрелью клапан вверх и включайте пусть клапан притирается, делайте такие движения вверх немного вниз и опять вверх (думаю поняли) если дрель реверс переключайте вращение. На девятке или восьмерке тяжело добраться до клапана дрелью нужен очень маленький патрон, но можно сделать так возьмите крепкий кусочек армированного резинового шланга который очень плотно одевается на клапан, возьмите шпильку 8мм и натяните на нее этот кусочек шланга посильней, шпильку зажмите в дрель а другой конец шланга на клапан и также начинайте притирать клапан к седлу головки.

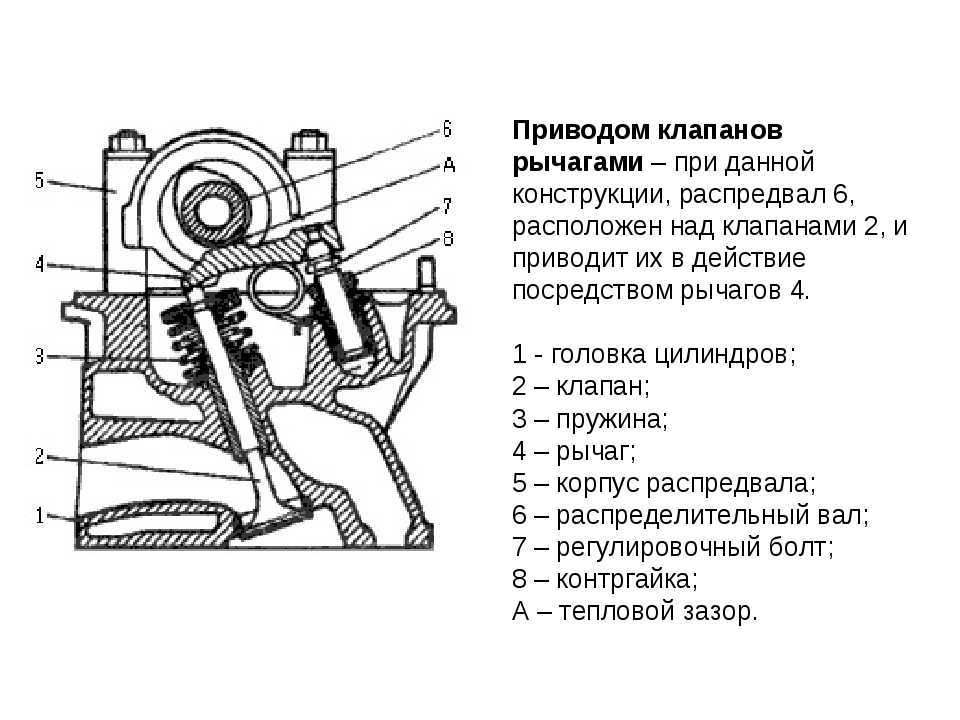

Краткие сведения

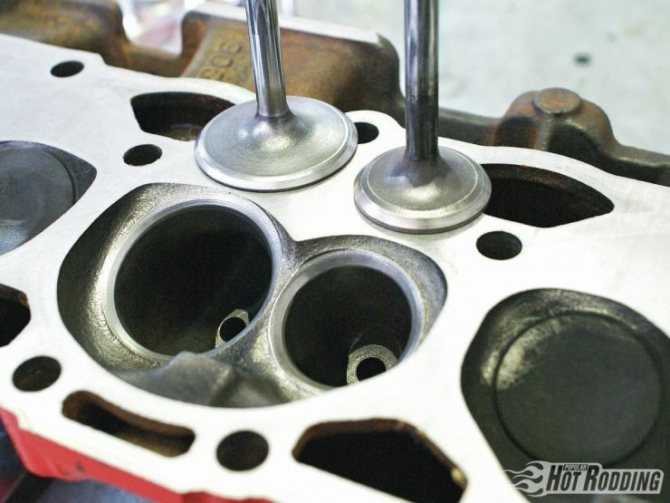

Клапаны имеют простую конструкцию и отличаются высокой износостойкостью. Последнее обусловлено материалом изготовления, который должен выдерживать повышенные нагрузки. Сам клапан состоит из нескольких участков:

• тарелки (нижняя расширенная часть детали);
• стержня (верхняя узкая часть детали, идущая от тарелки кверху);
• фаски (место прилегания тарелки к блоку цилиндров);
• кромки тарелки;
• торца стержня (верхняя его часть, расположенная над выточкой);
• выточки под сухари (небольшая канавка под торцом).

Место контакта тарелки и головки блока цилиндров называют седлом. Оно изготавливается из стали или чугуна и запрессовывается в ГБЦ. По своему назначению клапаны бывают двух видов:

Впускной

Отвечает за подачу топливовоздушной смеси в цилиндро-поршневую систему. Имеют цельный стержень и, обычно, тарелку большего диаметра для улучшения рабочих свойств.

Выпускной

Отвечает за отвод отработанных газов в процессе работы ДВС. Стержень этого типа клапанов изготавливается полым; внутрь его помещается натрий. Такая конструкция позволяет охлаждать выпускной клапан, так как он подвержен более высокому нагреву, чем впускной. Для его производства обязательно используется жаростойкий металл.

Почему же возникает необходимость замены клапанов?

При обычных условиях эксплуатации клапаны могут подлежать замене по причине износа. Происходит это примерно через 300 тысяч км пробега.

Причин, послуживших необходимости внеплановой замены, обычно две: прогорание и деформация.

Диагностика неисправности

Перед началом работы логично убедиться в целесообразности данного мероприятия, инициируемого следующими причинами:

• Пришло время выполнения периодической проверки, регулировки, замены деталей, узлов. Определяется пробегом (15000 – 30000 км), условиями эксплуатации автомобиля.
• Появление характерных симптомов повреждения, возникновение поломок.

Это интересно: Лампы KIA Ceed — замена ближнего и дальнего света своими руками Основными признаками, сигнализирующими водителю о насущности обратить внимание на клапана, являются:

• заметная потеря мощности двигателя;
• “троение” мотора, проявляющееся при работе на различных нагрузках (один, несколько цилиндров сбоят, в камере сгорания смесь не воспламеняется, загорается с задержкой, израсходуется не полностью, возникает явление детонации);
• заметное увеличение расхода топлива;
• автомашина двигается рывками, “плавают” обороты холостого хода;
• появление нагара, копоти на свечах зажигания;
• посторонние стуки, шумы в моторном отсеке.

Подобные симптомы характерны для разных видов нарушений функционирования авто. Двигатель – не авторучка. Беспричинная разборка, сборка – длительное, хлопотное мероприятие. Предварительно следует убедиться в его необходимости.

Определение неработающего цилиндра

При возникновении нестабильного поведения двигателя необходимо попытаться локализовать причину, продвигаясь от простых проверок к сложным диагностическим методам обследования. Следует предварительно убедиться в исправности стартера, полном заряде аккумуляторной батареи.

1. Завести мотор, оставить на холостых оборотах.
2. Поднять капот.
3. Снять колпачок свечи первого цилиндра. Мотор заглох – цилиндр исправен, изменения не произошли – требуется вмешательство. Таким образом пройтись по остальным цилиндрам.
4. На забракованных цилиндрах поменять свечи, высоковольтные провода. Повторить тестирование. Неизменность ситуации указывает на поиск поломки внутри двигателя.

Наличие искры, топлива

Проверить поступление искры. На двигателе, оборудованном инжектором, отключить разъем подачи питания форсунок

Поочередно выкручивать свечи, прислонять корпусом на массу автомашины, запускать стартер, смотреть, соблюдая меры предосторожности. Удобнее совершать данные действия вдвоем (один находится под капотом, другой – в салоне).
Убедиться в поступлении топлива

На холодном моторе подключить форсунки, отключить разъем управления модулем зажигания. Вывернуть свечи. Стартером прокручивать двигатель в течение семи – десяти секунд. Резьба свечных посадочных мест залита топливом – норма. Сухие отверстия – проблемы с подачей горючего. Возникают вопросы к топливной системе, электронному блоку управления.

Компрессионный метод испытаний

Поиск виновника продолжается путем измерения давления в цилиндрах при максимальном сжатии. Компрессометр вставляется вместо свечи. Поршень устанавливается в верхнюю мертвую точку (специальная метка шестерни распределительного вала совмещается с отметкой на головке блока). Создается избыточное давление в верхней части цилиндра. Нормальное значение по прибору должно находиться в пределах 11 – 13кг/см3. Допустимое значение указывает завод – изготовитель в технической документации на автомобиль. Заниженная компрессия – отсутствие герметичности камеры сгорания.

• Кольца на поршне стерлись.
• Клапана неплотно прилегают.
• Разрушена прокладка головки блока цилиндров.
• Трещины блока, ГБЦ.

Залить на поршень немного чистого моторного масла (20 – 30мл), используемого для данного двигателя. Повторить измерение. Показатель улучшился – предстоит ремонт, замена поршневой группы. Положение не изменилось – вероятно, прогорели клапана. Не исключается замена клапанов, колец одновременно. Пора делать вскрытие двигателя.

Определить цилиндр с наименьшей компрессией возможно от руки. Поочередно оставляя свечу в испытуемой камере сгорания, остальные извлекая, прокручивать рукой коленчатый вал. Вариант применения минимального усилия укажет на подозрительный объект. Способ безопасный, простой.

Подготовительные работы перед заменой клапанов

Изучение инструкций, просмотр видео в Интернет, посещение тематических форумов, приобретение понимания порядка действий.

Подбор инструментов, запасных частей, материалов, измерительных приборов, приспособлений.

Для работы понадобятся:

• Наборы гаечных ключей различных типов (рожковые, накидные, головки, вороток с трещоткой).
• Отвертки плоская, крестообразная.
• Молоток, металлическая трубка длиной 15 см. внутренним диаметром 15 мм.
• Домкрат (случай отсутствия смотровой ямы).
• Компрессометр.
• Набор клапанных регулировочных шайб.
• Набор щупов для измерения зазоров.
• Приспособление для отжима клапана.
• Длинный пинцет.
• Электрическая дрель с возможностью регулировки оборотов, реверсом.
• Комплект новых впускных, выпускных клапанов.
• Седла, сальники, направляющие, колпачки маслосъемные.
• Съемник сальников.
• Штангенциркуль (микрометр).
• Моторное масло.
• Паста (порошок, разводится маслом) для притирки клапанов.
• Ветошь.

Инструмент

Если делаем замену клапанов своими руками, будь это ВАЗ либо другой автомобиль, нужно не упустить такой нюанс, как наличие специального инструмента. Вот что понадобится:

Комплекты: гаечных ключей, головок, отверток для демонтажа и монтажа элементов машины.

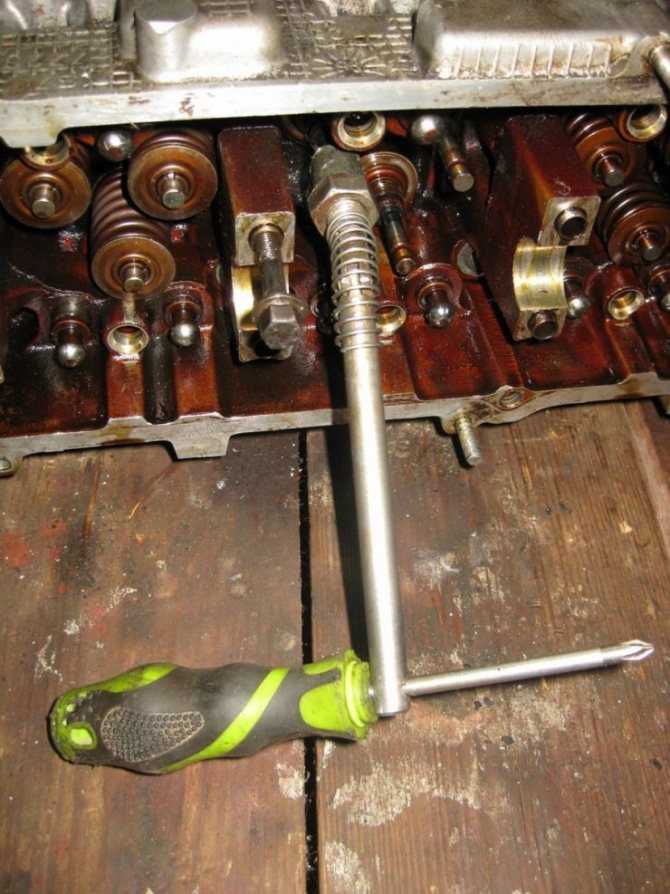

Рассухариватель клапанов. Он нужен для сжатия пружин, чтобы устранить сухарики (стопорные элементы).

Инструмент для притирки. Клапана нуждаются в притирки, для обеспечивания компрессии. Приобретение специального приспособления не целесообразно, можно воспользоваться дрелью и куском шланга.

Это интересно: Расположение и проверка реле зарядки («шоколадки») на ВАЗ 2107 — как самостоятельно поменять

Шланг плотно соединяет клапанный стержень и насадку дрели и поступательными движениями производить притирку. Затем налить солярку в месте стыковки клапана и седла, если она не протекает, то работа сделана качественно.

Прибор для снятия маслосъемных колпачков. Производя замену клапанов надо сменить на втулках колпачки, что будет сделать довольно сложно своими руками. Лучше использовать специальный съемник.

Есть еще один прибор — микрометр. Он даст точное измерение параметра стержня и выявляет дефекты износа клапанов.

Ключ для фиксации коленчатого вала, для того, чтобы настроить правильную работу ГРМ.

Желательно иметь динамометрический ключ для затягивания болтов.

Расходные материалы

Кроме клапанов, понадобится:

• пригодные уплотнительные колпачки;
• прокладка головки блока цилиндров;
• прокладка крышки клапанов;
• при необходимости — герметик;
• болты крепления ГБЦ, иногда возможно использовать старые болты;
• притирочная паста или порошок.

К чему стоит готовиться перед заменой

Процесс замены клапанов своими руками может показаться весьма несложной задачей. Но не стоит обольщаться, так как процедура неминуема без частичной разборки/сборки навесного оборудования, контроля тепловых зазоров, проверки допусков по размерам. Чтобы выполнить все процедуры правильно, следует методично придерживаться руководства по эксплуатации к вашему авто. Именно в мануале к автомобилю вы найдете всю необходимую информацию о тепловых зазорах, моментах затяжки, способах регулировки и адаптации механизмов, нуждающихся в этом после снятия. Замена будет тем сложнее, чем сложнее конструктивно двигатель на вашем автомобиле.

Стоит помнить о том, что заменой погнутых либо прогоревших клапанов ремонт может не ограничиться. Если новые изделия будут болтаться, следует менять направляющие втулки. Если седла слишком провалены и клапаны не прилегают плотно, производитель зачастую рекомендует замену ГБЦ. Часто владельцы автомобилей с двигателями ЗМЗ-405, ЗМЗ-406, чтобы исключить касание кулачка распределительного вала об корпус гидротолкателя и избежать установки новой ГБЦ, укорачивают стержни, производя так называемую торцовку клапанов.

Притирка клапанов

Ключевой момент замены — притирка клапана к седлу. Процедура направлена на устранение малейших несоответствий при контакте деталей в процессе работы и повышения герметичности.

Притирочная паста

Прежде чем приступить к работе, следует обзавестись притирочной пастой. Рынок изобилует вариантами, начиная от дешевых составов сомнительного происхождения и заканчивая профессиональными пастами. По своим рабочим характеристикам притирочные пасты бывают крупнозернистыми и мелкозернистыми (иногда что-то среднее). Обзавестись нужно и той, и другой. Крупнозернистые используются для проведения первичной притирки. Мелкозернистые — для финишной. По сути, паста выполняет роль наждачки, шлифуя детали и делая их максимально совместимыми друг с другом. Последовательность действий по притирке клапанов такова:

На фаску (клапан должен быть предварительно вычищен, если нет надобности в его замене на новый) наносится тонкий равномерный слой крупнозернистого состава.
Клапан вставляется во втулку, пружина должна находиться на своем месте. На стержень рекомендуется нанести графитную смазку. Это снизит сопротивление при вращении и сделает процесс самого вращения легче. Плюс к этому, графитная смазка препятствует попаданию во втулку частиц пасты.
На стержне закрепляется инструмент для притирания. Обычно используют дрель, работающую в реверсивном режиме, которая присоединяется к клапану с помощью шланга, закрепленного специальными хомутами на стержне и самой дрели. Можно также использовать ручную дрель или отвертку, но тогда процедура занимает намного больше времени.
Вращение дрели обязательно должно происходить на малых оборотах, примерно 500 об/мин. В противном случае произойдет перегревание клапанных поясков и седел.
В процессе необходимо имитировать поступательно-возвратные движения клапанов, а не ограничиваться круговыми.
Когда все неровности будут сглажены, клапан извлекают и тщательно очищают. О завершении притирки можно узнать по сероватой полоске (несколько миллиметров шириной) на поверхности ножки. Если полоска присутствует, значит, притирка завершена.
Затем на фаску наносится слой пасты для вторичной обработки, и все манипуляции повторяются

Важно в конце тщательно очистить деталь от загрязнений.
Чтобы определить степень притирки, можно использовать масло, как ранее пасту, и произвести финишную притирку. После нее будет видно, насколько хорошо прилегает клапан к седлу.
Герметичность проверяется при помощи керосина

Для этого клапан устанавливается на свое место, в головку, вместе с пружиной. Уложив головку на бок, необходимо залить в закрываемый клапаном канал немного керосина. Герметичная конструкция не пропускает керосин в камеру сгорания.

Замена клапанов — довольно хлопотная процедура, хотя не такая уж и сложная. Для любителя наибольшую трудность представляет правильно разобрать и собрать ГРМ. Чтобы избежать ошибки, следует тщательно запоминать расположение всех разбираемых элементов конструкции относительно друг друга. Чтобы при сборке не перепутать ничего, некоторые в процессе демонтажа пользуются специальным маркером, помечая на деталях места соединения и расположения тех или иных элементов. Видео о замене и притирке клапанов ГБЦ:

Замена клапанов

Также, перед началом ремонта нужно дождаться, пока двигатель автомобиля остынет (в том случае, если он недавно работал).

После этого следует:

1. Открутить крепеж и демонтировать кожух газораспределительного механизма.

На этом процедуру по демонтажу старых клапанов можно считать завершенной, после чего следует приступить к установке новых.

Делается это следующим образом:

1. Установить новые направляющие втулки (рекомендуется использовать бронзовые).
2. Заменить седла клапанов на новые.
3. Выполнить притирку новых клапанов к седлу.
4. Установить новые клапана на их посадочное место.
5. Установить на место головку блока цилиндров.
6. Выполнить окончательную сборку ГБЦ и газораспределительного механизма в том же порядке, в каком велась разборка, но в обратной последовательности.

Установка

При установке главное- не повредить маслосъёмный колпачок, чтобы через него в итоге не бежало масло. Лучше после набивки мск клапан не вытаскивать. Перед установкой новых клапанов их надо притереть. Поэтому эти все манипуляции надо делать после притирки. Если старый клапан не прогорел и выглядит вполне нормально, то на нём вполне достаточно поправить фаску и он будет как новый.

Для установки клапана делаем все те же манипуляции с рассухаривателем, что и при извлечении клапана: нам надо сжать пружину, и вставить сухари между тарелкой и клапаном в фаску на стержне клапана и отпустить пружину, чтобы сухарь зажался. После установке надо пройтись несильными ударами молотка по торцу клапана, чтобы сухари сели на место.

Вот и вся замена, остаётся только собрать грм: установить шайбы или гидрокомпенсаторы, распредвалы, коромысла и другую утварь, а также отрегулировать зазор клапанов. Если потребуется, то заменить шайбы на нужный размер. Распредвал перед установкой обязательно надо смазать маслом, чтобы не было задиров. На этом всё, можно ставить всё взад.

Как поменять клапана ВАЗ на новые

Как ставить клапана. Как поменять клапана ВАЗ на новые. При эксплуатации ТС, иногда возникают ситуации, при которых двигателем утрачивается мощность, и значительно увеличивается расход горючего. Одна из причин заключается в прогаре клапанов из-за использования топлива низкого качества.

Их замена на классическом транспортном средстве ВАЗ не особо сложная процедура. Для этого необходимо соблюдение правильного порядка разборки и сборки.

Как поменять клапана ВАЗ на новые

Произведите демонтаж ГБЦ с мотора, с целью проверки или замены клапана. С этой целью необязательно производить демонтаж самого мотора.

Для начала надо слить жидкость из охлаждающей системы, затем снять воздушный фильтр. Затем необходимо отсоединить провода от аккумулятора, датчика температуры и свечей зажигания и привод карбюраторной заслонки.

С помощью свечного ключа произведите откручивание датчика и свечи. Отверткой тяги следует отсоединить дроссельную заслонку и снять крышку клапана используя головку 10.

Как поменять клапана ВАЗ на новые — произведите совмещение метки коленвала с меткой посередине передней крышки мотора, а метки на звездочке распредвала с наливом на подшипниковом корпусе. С помощью отвертки или ключа 6, следует снять хомуты на шлангах отопителя салона и отсоединить шланги охлаждающей рубашки и карбюратора. Используя ключ 13 произведите отсоединение от коллектора защитного кожуха стартера и трубы глушителя («штанов»).

Далее надо ослабить гайку натяжителя цепи, отжать его шток и зафиксировать его. Снимите звездочку с распредвала и подшипниковый корпус с ним. Болты, крепящие головки цилиндров, также следует открутить. Расположите ГБЦ на ровном месте, произведя отсоединение выпускного коллектора, и демонтируйте карбюратор и впускной трубопровод.

Затем надо снять выпускной патрубок охлаждающей рубашки и рычаги клапанов, сняв с них пружины. Осуществите откручивание регулировочных болтов и их втулок, ослабив предварительно контргайки.

Как поменять клапана ВАЗ на новые — воспользуйтесь приспособление для того чтобы снять пружины и сухари клапанов. Кроме того следует снять пружины клапанов используя тарелки и шайбы. Далее вам следует повернуть ГБЦ и вытащить клапана, удалив маслосъемные колпачки с направляющих втулок.

Произведите осмотр седла клапанов. Они на должны иметь следов коррозии, раковин, а также других повреждений. Если они имеются, вам следует отшлифовать седла. Постарайтесь при этом, снимать меньше металла. Эта операция может быть проделана вручную и с помощью специальной машинки.

Установите головку на ровном месте и с помощью зенкера, уберите нагар на фасках седел. При этом следует учитывать, что впускное седло имеет меньший диаметр, чем выпускное. На новом клапане проверьте величину зазора между стержнем и направляющей втулкой, измерением диаметра обоих. Для выпускного клапана он равен 0,029-0,062 мм, для впускного 0,022-0,055 мм. При невозможности устранить его следует заменить втулки.

После установки клапанов, их следует притереть к седлам используя «Алмазную смазку». Возьмите клапан за его шток, придавите к седлу, которое надо предварительно смазать, и начните быстрые вращения влево и вправо. После того как фаска будет соответствовать ширине фаски клапана, произведите сборку клапанного механизма в обратном порядке.

Далее следует отрегулировать клапан и произвести установку ГБЦ на моторе, произведя при этом замену прокладки между блоком и головкой цилиндров.

Выводы

Заменить клапана на 8-клапанном двигателе ВАЗ-2114, не так уж и сложно, как кажется на первый взгляд, и почти каждый автолюбитель способен справиться с данным процессом самостоятельно. Конечно, некоторым покажется процесс очень сложным, и им потребуется помощь автосервиса.

Стоит ещё раз отметить, что к выбору клапанов стоит отнестись серьезно, поскольку от качества будет зависеть нормальная работа двигателя.

Источники

• https://fastmb.ru/soveti_auto/2070-zamena-klapanov-gbc.html
• https://neauto.ru/kak-menja-klapana-gbc-chto-nuzhno-znat/
• https://vsesvoimirykami.ru/zamena-klapanov-svoimi-rukami/
• https://provaz2114.ru/dvigatel/zamena-klapanov-vaz-2114-8-klapanov-svoimi-rukami.html
• https://autolirika.ru/remont/zamena-klapanov.html
• https://carfrance.ru/zamena-klapanov-na-8-klapannom-dvigatele-vaz-2114/
