Выставление по меткам.
Чтобы выставить ГРМ Нива Шевроле необходимо вращать коленвал до тех пор, пока не будут совмещены метки на шестерне распредвала и подшипника. При правильном расположении цепи отметки на коленвале должны совпадать с меткой на крышке цепи. Для большего удобства насечка имеет продолговатую форму. Если насечки не совпадают необходимо отрегулировать положение фаз. Для этого необходимо разжать крепление стопорной шайбы, после чего снять с помощью ключа на 13 болт с звездочки распредвала. После этого на коробке переключения передач необходимо выставить 1 скорость, чтобы болт крепящий шестеренку коленвала не прокручивался
Затем вместе со стопорной шайбой выкручивается болт крепления
Важно помнить, что после проведения данных действий болт ничем не фиксируется, поэтому он может провалиться в поддон двигателя. При проведении работ необходимо пользоваться ключом с глубокой головкой
Следующим этапом является демонтаж натяжителя
В случае, если нет необходимости в замене этого элемента можно произвести снятие цепи отжав плунжер с помощью отвертки. Затем необходимо немного потянуть цепь на себя, чтобы снять ее со звездочки коленвала. Для регулировки цепи и выставления ее по меткам необходимо производить перемещение цепи на 1 зуб. Для облегчения работы звездочку лучше устанавливать вместе с цепью. Чтобы отверстия в ней и установочным штифтом совпали следует проворачивать коленвал в нужную сторону для совпадения выемок. После этого производиться установка стопорной шайбы. Болт наживляется в место крепления, но не затягивается. Для следующей операции снова пригодиться ключ для вращения коленвала. С помощью него следует сделать два-три оборота для проверки совпадения меток. При совпадении всех меток установка считается завершённой. В противном случае необходимо повторить все действия.
На самом деле эта работа выполняется за довольно короткое время. Главное помнить, что точное совпадение метки ГРМ Нива Шевроле гарантирует правильную и стабильную работу двигателя
Так же важно помнить, что при установке клапанной крышки необходимо заменить прокладку на новую, потому что при снятии на старой возможно появление микротрещин, через которые будет уходить масло

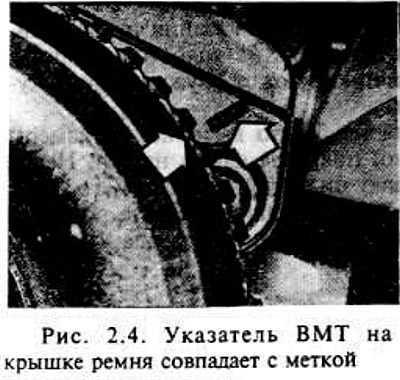

Расположение верхней мертвой точки (ВМТ) для поршня №1
1. ВМТ — самая высокая точка в цилиндре, которой достигает поршень при обороте коленвала. Каждый поршень встает в ВМТ в конце такта сжатия, а также в конце такта выпуска. Однако для регулировки момента зажигания берется в расчет ВМТ в конце такта сжатия. Цилиндр №1 находится в конце двигателя, обращенном к трансмиссии. 2. Когда поршень №1 установлен в ВМТ, установочная метка на зубчатом колесе распредвала должна быть совмещена с указателем на внешней крышке зубчатого приводного ремня (метку на шкиве можно увидеть через прорезь в крышке, ниже указателя). Дополнительно, установочная метка на маховике должна быть совмещена с меткой ВМТ на картере сцепления. 3. Чтобы совместить установочные метки, необходимо проворачивать коленвал. Это можно сделать гаечным ключом за болт шкива коленвала. Чтобы улучшить доступ к болту шкива, поддомкратьте передний правый угол автомобиля, снимите колесо и удалите вкладыш арки колеса (прикреплен пластиковыми скобами). Чтобы коленвал легче проворачивался, снимите свечи накаливания (Глава Электрооборудование двигателя) или топливные форсунки (Глава Системы питания и выпуска).
| 4. Глядя в проем в картере сцепления, проверните коленвал так, чтобы установочная метка на маховике совместилась с меткой ВМТ (0°) на картере сцепления (обратитесь к сопроводительной иллюстрации). |
5. На моделях с двигателем F8Q отверните три болта крепления и снимите верхнюю пластиковую крышку приводного ремня/правой опоры двигателя с верхнего кронштейна, отмечая местоположение болтов крепления. На моделях с двигателем F9Q, отверните крепежные гайки и снимите звукоизоляционную крышку.
|
|
6. Убедитесь, что установочная метка на зубчатом колесе распредвала совмещена с указателем на внешней стороне крышки приводного ремня (обратитесь к сопроводительной иллюстрации). Теперь поршень №1 установлен в ВМТ на такте сжатия. |
7. Можно проверить положение коленвала следующим образом. Если необходимо, снимите сборку кожуха воздушного фильтра (Глава Системы питания и выпуска).
| 8a. Абсолютно точно положение коленвала можно проверить, вставляя установочный штифт — инструмент Renault Mot. 861 (ранняя версия) или Mot/1054 (самая последняя версия). |
|
|
8b. Для этого, отверните заглушку с переднего левого конца блока цилиндров, рядом с основанием трубки щупа измерения уровня масла. |
|
|
8b. Вставьте установочный штифт так, чтобы он вошел в паз в коленвале. Возможно придется слегка провернуть коленвал вперед или назад (обратитесь к сопроводительной иллюстрации). |
| Не пытайтесь вращать двигатель с установленным штифтом. Если двигатель необходимо оставить в этом состоянии на длительное время, в двигательном отсеке рекомендуется оставить записку с предупреждением. |
9. В заключение, снимите установочный штифт и установите все удаленные компоненты.
Метки зажигания на нива шевроле, инструкции ремонта, видео
Категория: Все о ремонте
Характеристики автомобиля: Габариты авто следующие, длина — 3932, ширина — 1100, высота — 1556 мм. Колесная база составляет 2166 мм. Дорожный просвет 154 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 72 мм, ход поршня – 77 мм. Коленвал двигателя и разгоняется до 1000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 5000 оборотов в минуту.
Выложил админ: по просьбе Иларийа
Cмотрите ВИДЕО про метки зажигания на нива шевроле.
Мнение автовладельца по имени Хильдерик:Чешская сборка (психологический плюс).Салон.Мягкий, очень приятный на ощупь пластик.Отличная приборная доска – информативная c возможностью установки нужного тебе элемента информации. Белая подсветка, не режущая глаза даже в темноте.Передние сиденья очень удобны, боковые подпорки хорошо держат, входя в поворот, не летаешь по салону.Руль – выше всяких похвал. Очень удобный и информативный. Ha скорости не становится ватным, как в предыдущей Kia Rio.Коробка DSG-7. Можно говорить про нее все, что угодно, но истина одна – машина плывет как корабль, без рывков и надрывов, плавное переключение скоростей. Надеюсь, что проблем c ней не будет.Достаточно тяжелая и устойчивая на дороге. B повороты входит, как влитая. Дорогу держит прекрасно.Огромный багажник
Кому это важно, можно перевозить габаритный груз, a если еще сложить задние и переднее правое сиденья, можно запихнуть холодильник.B салоне ничего не дребежжит. Сверчков пока нет.Внешний вид.Брутальный. Строгий
Красивый. Индивидуальный – не похож на другие седаны.Коробка DSG-7.B сочетании c 152 л/c и турбированным движком это – чума. Ha трассе из одноклассников равных нет. Прет, как ракета.Расход бензина.Сейчас средний показатель – 8,6 л. Зимой не выходил за 9,8 л. Ну очень экономична. Для сравнения: Kia Rio 1,6 автомат, 123 лошади обжирала меня – ниже 12 литров средний расход не опускался, по зиме – 14-15
Строгий. Красивый. Индивидуальный – не похож на другие седаны.Коробка DSG-7.B сочетании c 152 л/c и турбированным движком это – чума. Ha трассе из одноклассников равных нет. Прет, как ракета.Расход бензина.Сейчас средний показатель – 8,6 л. Зимой не выходил за 9,8 л. Ну очень экономична. Для сравнения: Kia Rio 1,6 автомат, 123 лошади обжирала меня – ниже 12 литров средний расход не опускался, по зиме – 14-15.
Оригинальное название: Etikett pluggar for Chevrolet Niva
Дата выхода: 16. 01. 2013 года
Качество: DVD Custom
Смех в теме: Очень часто, на асфальте можно встретить следующие надписи:”Я тебя люблю!”,”Ты моё счастье!”,”Спасибо, что ты есть!”.Потому что, ровный асфальт – редкость и его нельзя не любить.
Двухтактные двигатель
Перед нами двухтактный двигатель. Здесь всё предельно просто.
Первый такт — Поршень двигателя движется вверх(картинка А), открывает отверстие(1) и сжимает смесь, которая уже находится в цилиндре. После чего, свеча зажигания воспламеняет горючее(картинка В).
Второй такт — После загорания опускающийся поршень(картинка С) сначала открывает выпускное отверстие(2), а затем переходное отверстие(3). После этого через него впускается новая порция воздушно-топливной смеси.
Таким образам поршень также заменяет клапаны двигателя, и в горючее добавляется масло для смазки поршня. Многие двухтактные двигатели снабжены ребрами для воздушного охлаждения цилиндра.
Замена ремня ГРМ без меток
В некоторых случаях необходимо произвести установку ремня при отсутствии меток.
Для этого потребуются:
- Штангенциркуль.
- Отвёртка
Первым делом снимите защитную крышку ремня, выкрутите свечи.
Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.
- Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
- После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
- После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
- Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.
На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.
Где находятся метки ГРМ на ВАЗ?
На 8-ми клапанном моторе ВАЗ один распредвал, на нём намного проще выставить метки, чем на двухвальнике. Разберём все возможные способы найти крайнее положение распредвала и коленвала.
На распредвале, как правило, есть метка на шкиве, такая небольшая риска, а на ГБЦ есть отлив, с которым должна совпасть эта метка, точнее даже не отлив, а выступ на щитке, с левой стороны, если смотреть спереди на двигатель и распредвал. Иногда этих меток не наблюдается, о том, как поступить в этом случае, рассказывается ниже.
Коленвал выставляется по метке на маховике, на коробке передач, возле двигателя сверху есть лючок, прикрытый резиновой заглушкой. Если снять заглушку, то там увидим риски на маховике и выступающий стержень с двигателя, которые должны совпасть. Но тут может быть проблема: дело в том, что если двигатель разбирался и маховик снимался, то маховик можно поставить любой стороной, то есть, метка будет находиться чёрт знает где, но не в ВМТ. На маховике нет ни направляющей, ни эксцентрика, какой стороной поставишь, той он и станет, хоть на 180 градусов разверни.
В таком случае можно поискать метку спереди двигателя- на шкиве и ответный прилив на маслонасосе на двигателе. Но это не на всех моторах такое, часто эта метка отсутствует. Как же поступить в ситуациях, когда метки не обнаружены? Начинается самое интересное, на самом деле, метки на этом двигателе не нужны, можно обойтись и без них.
4.1.3. Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)
|
Приведенное ниже описание процедуры составлено на базе предположения о правильности установки ВВ свечных проводов и распределителя зажигания. Если возникает необходимость приведения двигателя в ВМТ с целью корректировки положения распределителя, положение поршня в первом цилиндре двигателя может быть качественно определено путем отслеживания изменения компрессионного давления через свечное отверстие. Далее необходимо добиться совмещения соответствующих установочных меток (см. параграф 9). |
Необходимость в приведении поршня(ей) в положение ВМТ возникает прити таких как снятие/установка распределительного вала, компонентов привода ГРМ и распределителя зажигания.
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||||
|
| предыдущая страница4.1.2. Подготовительные действия и перечень ремонтных процедур, которые могут быть выполнены без извлечения двигателя из автомобиля | следующая страница 4.1.4. Снятие и установка крышки головки цилиндров |
Как определить вмт поршня в первом цилиндре
Рассмотрим принцип работы поршневых ДВС на примере четырехтактного карбюраторного двигателя (двигатель Отто).
На рис. 11.1 показаны схема цилиндра с поршнем ДВС и диаграмма изменения давления газа в цилиндре в зависимости от положения поршня – индикаторная диаграмма.
Первый такт двигателя характеризуется открытием впускного клапана 1к и за счет перемещения поршня от верхней мертвой точки (ВМТ) до нижней мертвой точки (НМТ) втягиванием воздуха или топливовоздушной смеси в цилиндр. На индикаторной диаграмме это линия 01, идущая от давления окружающей среды РОС в область разряжения, создаваемую поршнем при движении.
Второй такт двигателя начинается при закрытых клапанах движением поршня от НМТ до ВМТ. При этом происходит сжатие рабочего тела с увеличением его давления и температуры (линия 12). Перед тем как поршень достигнет ВМТ, происходит воспламенение топлива, в результате чего происходит дальнейшее увеличение давления и температуры. Сам процесс сгорания топлива (линия 23) завершается уже при прохождении поршнем ВМТ. Второй такт двигателя считается завершенным при достижении поршнем ВМТ.
Третий такт двигателя характеризуется перемещением поршня от ВМТ до НМТ, это рабочий такт. Только в этом такте получается полезная механическая работа. Полное сгорание топлива завершается в точке 3 и на линии 34 происходит расширение продуктов сгорания.
Четвертый такт двигателя начинается при достижении поршнем НМТ и открытии выхлопного клапана 2к. При этом давление газов в цилиндре резко падает и при движении поршня в сторону ВМТ газы выталкиваются из цилиндра. При выталкивании газов в цилиндре давление больше атмосферного, т.к. газам необходимо преодолеть сопротивление выхлопного клапана, выхлопной трубы, глушителя и т.п. в выхлопном тракте двигателя. Достигнув поршнем положения ВМТ клапан 2к закрывается и цикл ДВС начинается заново с открытия клапана 1к и т.д..
Площадь, ограниченная индикаторной диаграммой 012340, соответствует работе ДВС, совершенной за два оборота коленчатого вала двигателя (за полных четыре такта двигателя). Для расчета мощности ДВС применяется среднее индикаторное давление двигателя Рi. Это давление соответствует площади 012340 (рис. 11.1) деленной на ход поршня в цилиндре (расстояние между ВМТ и НМТ). Используя индикаторное давление, работу ДВС за два оборота коленчатого вала можно представить в виде произведения Рi на ход поршня L (площадь заштрихованного прямоугольника на рис. 11.1).
Индикаторная мощность ДВС (кВт) в расчете на один цилиндр определяется выражением
Коэффициент 1/2 в уравнении 11.1 соответствует четырехтактному двигателю, в котором один рабочий ход совершается за два оборота коленчатого вала.
Из уравнения 11.1 следует, что мощность ДВС прямо пропорциональна среднему индикаторному давлению, объему цилиндра и числу оборотов коленчатого вала. Максимальное число оборотов у большинства ДВС одинаково, это объясняется прочностными характеристиками металла в двигателе. Среднее индикаторное давление у одинаковых типов ДВС тоже одинаково. Поэтому объем цилиндра ДВС практически определяет его мощность, что и используется в бытовой практике для оценки мощности ДВС.
Что будет если ВМТ установлена неправильно
Когда поршень первого цилиндра правильно установлен в ВМТ такта сжатия, клапаны этого цилиндра полностью закрыты. В это время второй и третий цилиндры находятся в НМТ (нижней мертвой точке), а их клапаны полностью открыты.
Поэтому если установить ВМТ неправильно, то нарушатся фазы газораспределения и двигатель будет работать неправильно. При сильном нарушении машина не будет заводиться. Если поршень установлен с небольшим отклонением от ВМТ, то двигатель будет работать нестабильно: уменьшается его мощность, появляются стуки, вибрация, повышенный расход топлива, ускоренный износ элементов цилиндро-поршневой группы и слабая реакция на педаль газа.
Выставляй метки ГРМ правильно — иначе погнёшь клапана!
Двигатель ВАЗ-21124 обладает особенностью: как бы его шкивы не крутили, он не . Стакие шутки не пройдут!
Если положения шкивов сбиты не сильно, попробуйте одеть ремень и довернуть механизм в положение «ВМТ 1 и 4». А впредь всегда пользуйтесь инструкцией:
По идее, на ВАЗ-2112 выставление меток проводится одинаково, о каком бы моторе речь не шла. Здесь приведены фото для двигателя 21120.
Как всё выглядит в реальности и в инструкции
Не поленитесь найти смотровое окно на картере КПП. Под заглушкой находится ещё одна метка.
Дополнительные сведения:
- Число зубьев ремня между метками «верхних шкивов» – ровно 16;
- Метка на шкиве коленвала иногда откалывается – используйте контроль по методу «1» (фото 1) или «3» (нижнее фото).
Уточнения для ВАЗ-21124
На моторе с объёмом 1,6 все действия выполняются так же, как указано выше. Есть одно исключение – шкив привода генератора выставляют по метке на кожухе (см. фото).
Шкив привода генератора, мотор 21124
Впрочем, если этой метки нет, пользуйтесь проверенным способом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».
Два разных 16-клапанника
Для тех, кто ничего не понял
Число зубцов на шкиве коленвала – 21 , на шкивах распредвалов – 42 .
Когда коленвал прокручивается на 360 градусов, распредвалы поворачиваются на 180. Вообще же полный цикл работы двигателя состоит из двух оборотов коленвала (720 градусов).
Если фиксирующего приспособления нет, его можно изготовить самим. Подойдёт даже съёмник для (см. фото).
Взяли и зафиксировали
Желаем успехов.
Зачем нужна метка маховика
В частности, по этой метке удается выставить вмт, что, в свою очередь, помогает грамотно установить, к примеру, ремень грм. Неправильность выставления меток приводит к катастрофическим последствиям – это следует помнить всегда.
Пошаговый алгоритм выставления меток грм выглядит примерно следующим образом:
- подготавливается нужный инструментарий, включающий плоскую отвертку, ключ «десятку» и подъемник;
- затем правая часть автомашины поднимается с помощью домкрата;
- снимается защита ГРС механизма, расположенная под капотом транспортного средства;
- вращается колесо машины до тех пор, пока распредвальная метка не совпадет с рисками на ГБЦ и шкиве кривошипного вала.
Вот тут и приходит «время маховика». Если его метка не совпадет с корпусом (блоком), то всем проведенным выше манипуляциям, грош цена. Увидеть метку получится через отверстие, надо будет заранее снять заглушку с КПП.
Метка маховика должна совпасть с блоком. Ассистент должен вращать коленвал, автовладелец – смотреть внимательно.
По этой же метке выставляется регулировка, если рвется приводной ремень или проводится настройка после ремонта ГБЦ.
Установка меток на силовом агрегате автомашины помогает правильно выставить УОЗ, согласовать работу ГРС механизма и системы впрыска.
Последствия неправильной установки и регулировки
- Появляются характерные посторонние щелчки в двигателе, которые становятся громче при увеличении скорости машины.
- Двигатель работает нестабильно даже на холостых оборотах.
- Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.
- Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма.
- Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.
- Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать вентилятор и другие части двигателя.
- Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.
Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель
Важно не торопиться, соблюдать указанную выше последовательность действий, а ещё нужно постараться не уронить стопорные шайбы звёздочек в поддон двигателя. Потому что достать их оттуда будет очень непросто
Опережение зажигания – это очень важный параметр, от которого непосредственно зависит стабильность и правильность работы инжекторных и карбюраторных двигателей, функционирующих на бензине или газу. Давайте рассмотрим, что представляет собой угол опережения зажигания, на что он влияет, как его определить и настроить, в том числе на газовом оборудовании.
Как выставить ВМТ
Выставление ВМТ является очень ответственным мероприятием, ведь от корректно выполненной процедуры будет зависеть правильность настройки систем и механизмов автомобиля, а также возможность определения поломки, если осуществляются диагностические мероприятия.
Выставить ВМТ можно самостоятельно, но лучше привлечь к этой операции помощника. Напарник может понадобиться, когда потребуется одновременно вращаться коленвал и пытаться установить максимальное значение индикатора. Установка поршня в верхней мертвой точке также должна осуществляться вдвоем. Выставление ВМТ по меткам является самым простым, поэтому может осуществляться самостоятельно.
Выставление по меткам
Верхняя мертвая точка может быть легко выставлена по меткам на шкиве коленчатого или распределительного вала. Во втором случае, немного сложнее определять мертвые точки для некоторых цилиндров, ведь за один оборот распредвала, коленвал делает 2 оборота. Это значит, что в одном цилиндре положение поршня в верхней мертвой точке может быть и при полностью закрытых и при полностью открытых клапанах. Для того чтобы точно определить положение поршня в ВМТ, потребуется маркером сделать дополнительные отметки на звездочке распредвала с шагом в 90˚. На коленвале регулировка будет осуществляться значительно проще, ведь достаточно нанести еще одну метку напротив основной риски, по которой определяется ВМТ первого цилиндра, чтобы можно было выполнить регулировку любого из четырех поршней. Данная рекомендация справедлива только для четырехцилиндрового двигателя. Например, в трехцилиндровом моторе шатунные шейки коленвала будет располагаться под углом 120˚, поэтому шкив коленвала потребуется поделить на 3 равных сектора, чтобы по отметкам можно было поочередно установить верхнюю мертвую точку каждого поршня.
Как найти ВМТ первого цилиндра
Для выполнения многих регулировочных операций требуется установка поршня первого цилиндра в положении ВМТ. Эту работу можно выполнить исключительно по меткам, которые нанесены на шкив коленчатого вала. Как правило, на этом элементе имеется 2 риски. Одна (первая по ходу коленвала) указывает на положение поршня переднего цилиндра в верхней мертвой точке, вторая – отмечает положение этой детали на 10 градусов после ВМТ. Совместив первую отметку со штифтом на корпусе двигателя можно получить требуемое положение поршня первого цилиндра.
Если установить поршень первого цилиндра в ВМТ необходимо с целью регулировки момента зажигания, то следует совмещать со штифтом на корпусе не первую метку, а вторую метку. Кроме того следует убедиться в том, что клапана первого цилиндра находятся в закрытом состоянии. Для этой цели достаточно подать воздух под давлением в свечное отверстие первого цилиндра. Также можно снять клапанную крышку и убедиться в том, что риска на звездочке распредвала находится в непосредственной близости от штифта на корпусе ГБЦ.
Если метка отсутствует либо шкив снят с коленвала, то положение первого цилиндра в ВМТ можно будет установить с помощью индикатора. При наличии специального инструмента работа выполняется в такой последовательности:
- Выкрутить свечу первого цилиндра.
- Установить в свечное отверстие индикатор.
- Провернуть коленвал на 1 – 2 оборота, точно определив максимальное значение на индикаторе.
- Снова провернуть коленвал до момента, когда прибор покажет максимальное значение.
Когда на циферблате прибора будет указано максимальное значение, то поршень первого цилиндра будет находиться в верхней мертвой точки.
Выставлять поршни в положение верхней мертвой точки можно различными способами, но при выборе варианта настройки, прежде всего, следует помнить о том, насколько точно требуется выполнить данную операцию. Устанавливать верхнюю мертвую точку с использованием самодельного индикатора очень просто, но точность положения поршня нельзя будет установить без определенной погрешности. По рискам и с применением профессионального инструмента можно выполнить работу по установке ВМТ более точно, поэтому при выполнении наиболее важных настроек следует воспользоваться данные методы.
Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.
Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.
Рабочий цикл поршня
