Замена успокоителя цепи нива шевроле

Подготовительные операции

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Воздушные патрубки

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Крепление клапанной крышки.

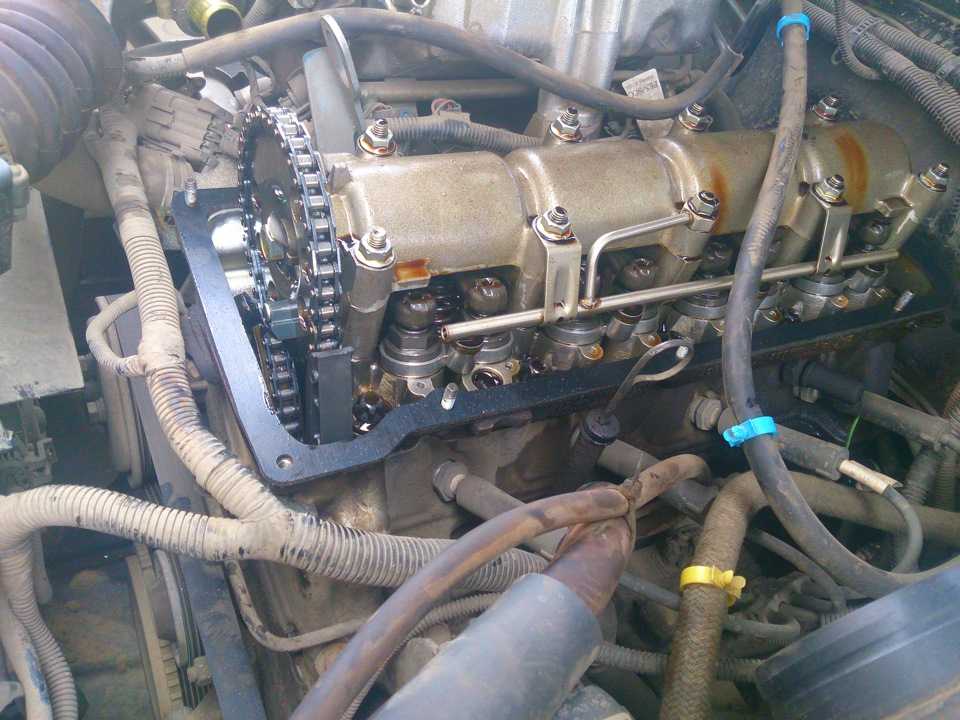

Двигатель без клапанной крышки.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

Натяжной ролик кондиционера.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Натяжной ролик сервисного ремня

Специальный инструмент

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Поэтапная инструкция

Для начала следует установить Ниву Шевроле на ручной тормоз и демонтировать воздушный фильтр.
Отключите и сдвиньте в сторону трос воздушной заслонки, а также патрубки и электропривод.
Произведите демонтаж вентилятора, вал помпы, а также ремень генератора. Осмотрите ремень. Если на нем видны повреждения, то ремень следует заменить. Отсоедините защиту поддона и прочистите его переднюю крышку.
Гаечным ключом начните откручивать гайку храповика.
Демонтируйте клапанную пробку, а затем открутите шайбу винта шестеренки распределительного шкива.
Затем начните проворачивать коленчатый шкив, чтобы метки совпали на нем, а также на передней крышке ДВС. Также соблюдайте совпадение меток на корпусе подшипников и на шестеренках распределительного шкива.
Далее, необходимо демонтировать переднюю крышку мотора и вытащить успокоитель цепочки, а также открутить винт масляного насоса. Но вытаскивать его не нужно, достаточно только ослабить.
Затем следует снять механизм натяжения элемента. Для этого демонтируйте магистраль ММ, замените датчик давления и открутите гайки устройства. После этого натяжитель можно снять.
Демонтируйте винт на шестеренке распределительного шкива. Шестеренку можно снять. На этом разбор устройства закончен. Приступайте к монтажу новых деталей.
В первую очередь следует сменить сальник коленчатого шкива. Отработавший компонент нужно снять, а место установки зачистить от остатков старой детали. Возьмите новый сальник и смажьте его, для этого подойдет моторная жидкость. Установите его на место старого.
Теперь возьмите цепочку ГРМ и также смажьте ее. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам.
Осуществите монтаж натяжного компонента ГРМ, гаечным ключом затяните все гайки. Сделав это, опять проверьте совпадение меток. Винты на шестеренках также затяните.
После этого коленчатый шкив следует провернуть несколько раз, чтобы еще раз проверить положение меток. Установите ремень генератора. Если старый износился, то установите новый ремень.
Далее, необходимо установить прокладку ГБЦ, предварительно смазав ее. Установите головку блока, после чего закрутите все штифты и гайки крышки. Произведите замену роликов, если есть необходимость. Всю последующую сборку проведите в обратной последовательности.

Снизу — старая цепь, сверху — новая

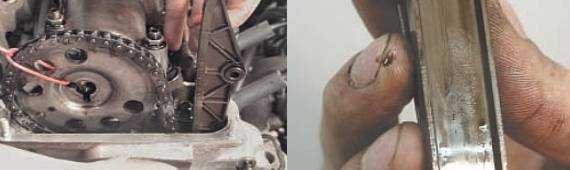

Метка на шкиве распредвала — должна быть напротив отлива на корпусе подшипников

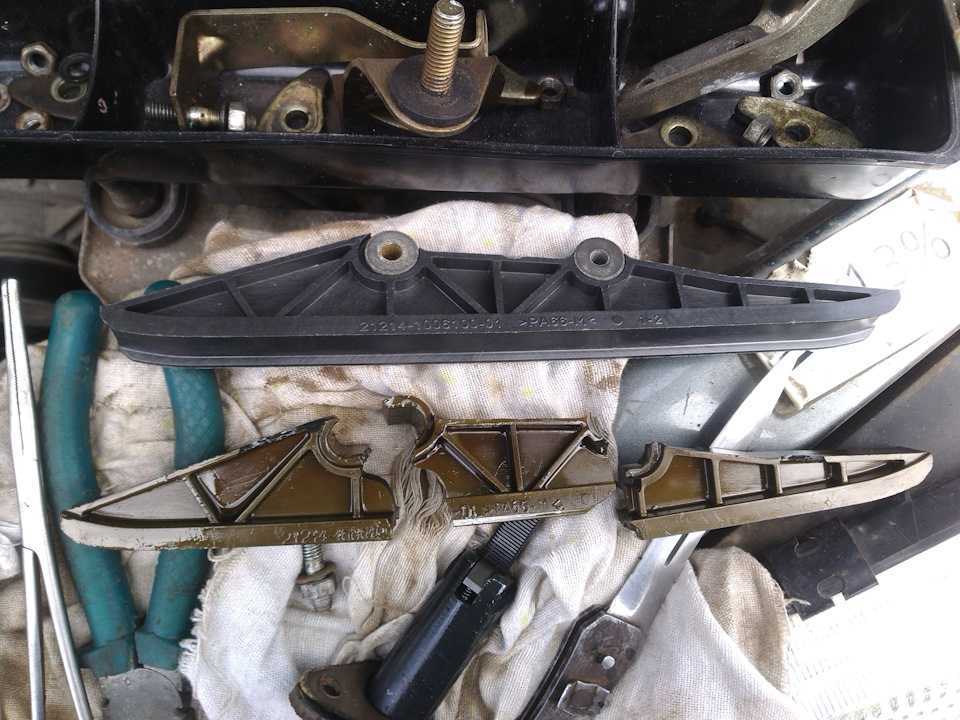

Данная деталь

Конкретных сроков периодичности замены цепи ГРМ на Шевроле Нива не имеется. О растяжении детали свидетельствует характерный шум двигателя после того, как машина прошла 100 тыс. км или больше. Если цепь невозможно натянуть обычным способом либо она легко оттягивается от звездочки примерно на половину высоты зуба, это тоже свидетельствует о наличии проблем.

Критерием для замены может служить и проверка фаз.

Если метка на звездочке распределительного вала совпадает с меткой на корпусе подшипников РВ, а метка на шкиве коленвала в этот момент находится на 1 см ниже метки на передней крышке двигателя, цепь придется менять. То же самое нужно сделать при сколах втулок или обнаружении трещин щечек цепи Нивы.

Именно поэтому деталь нужно заменить. Слабая натяжка позволяет ей «проваливаться» между зубьями звездочек, создавая тот самый характерный шум двигателя. При колебаниях цепь может сломать успокоитель, уголок башмака, ограничительный палец.

Если же ненатянутая цепь газораспределения перескочит на пару зубьев, самой хорошей новостью в этот день станет заглохший двигатель Нива Шевроле. Либо же встреча клапанов с поршнями приведет к серьезной поломке мотора. Именно из-за этого рекомендуется чаще регулировать натяжение цепи на Шевроле Нива и заменять ее, как только нормально натяжка становится невозможной.

Гидронатяжитель цепи. Неподдельная боль отечественного автопрома

Удаляем старый, а место под новый зачищаем. Новый сальник смазываем маслом для двигателя и устанавливаем при помощи оправки.

Замена натяжителя цепи

Как оправку можно использовать старый сальник. Болт крепления на башмаке набивается легкими ударами молотка.

Не рекомендуется подгонять его так, чтобы он вставлялся от руки — возникнет небольшой люфт, из-за чего башмак будет подвижен на оси. Болт поставьте на место и затяните. Новые шестерни коленвала, распредвала и маслонасоса установите на место так, чтобы метки совпадали.

Натяжитель в сборе Фиксатор стопорной шайбы можно обработать напильником, но входить в паз он должен плотно.

Фиксатор загибается под углом 90о. Цепь смочите моторным маслом и надевайте сначала шестерни коленвала, а затем маслонасоса и распредвала.

Необходимо натягивать цепь от звездочки к звездочке и соблюдать положение валов по меткам.

Выставление зажигания нива шевроле. Как выставить зажигание на Нива Шевроле

При замене цепи установку новой следует производить в несколько этапов: Ключ для вращения коленвала Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата.

Колеса фиксируются башмаками или упором. Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.

После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях как выставить зажигание на нива шевроле инжектор натяге, при плановом ТО, спустя тыс.

Снимается звездочка распредвала. Если натянуть ее на себя расстояние смона извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала.

Метки ГРМ на автомобиле Шевроле Нива

При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Выставляйте ВМТ по метке на звездочке распределительного вала при установке по меткам на шкиве коленчатого вала и как выставить зажигание на нива шевроле инжектор передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра. После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения поршень 4-го цилиндра не установлен в ВМТ. В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток см.

Проверка и установка фаз газораспределения по меткам.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека на фотографии радиатор снят для наглядности. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ Метки расположены на звездочке распределительного вала лунка а и на корпусе подшипников распределительного вала выступ б. Кроме того, метки нанесены в литье на крышке как выставить зажигание на нива шевроле инжектор привода распределительного как выставить зажигание на нива шевроле инжектор выступ а и на зубчатом венце шкива коленчатого вала лунка б на кромке венца. Для наглядности фотография сделана на автомобиле со снятым радиатором, однако под определенным углом зрения они видны и из верхней части моторного отсека.

Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.

Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.

Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать как выставить зажигание на нива шевроле инжектор и другие части двигателя.

Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Установите его на место старого. Теперь возьмите цепочку ГРМ и также смажьте. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал.

Выбираем инструменты и запчасти для замены

Замена цепи ГРМ на Шеви Нива невозможна без смотровой ямы или подъемника. Поэтому перед тем как самостоятельно решиться на подобный ремонт, требуется найти подходящее место. Удобный доступ снизу необходим для снятия защиты двигателя и удобства откручивания шкивов вспомогательных агрегатов. Снимать придется радиатор с вентиляторами и сливать охлаждающую жидкость. В среднем вся операция по замене займет от 3 до 5 часов.

Необходимые инструменты для ремонта:

набор ключей и головок от 8 до 21;
свечной ключ;
плоскую отвертку;
пассатижи;
динамометрический ключ (желательно, но не обязательно);
ключ для тормозных трубок (для откручивания масляной магистрали);
специальный ключ на 38 для гайки шкива коленчатого вала или подходящая торцевая головка;
молоток, монтажка, ветошь.

С запчастями для ремонта тоже все просто. Покупайте их только в проверенных магазинах и известных брендов. Обилие запчастей к вазовским моторам в магазинах не всегда означает качественное изделие. Лучше всего себя зарекомендовали узлы ГРМ от заводских производителей и официальных поставщиков конвейера.

Нам понадобятся:

цепь ГРМ;
шестерни коленвала, распредвала, маслонасоса;
пластиковые башмаки натяжителя и успокоителя цепи;
механизм натяжителя (механический или гидравлический);
набор прокладок под переднюю и клапанную крышку;
сальник коленчатого вала передней крышки.

Метки: зарядка гидронатяжителя, установка гидронатяжителя цепи

Комментарии 22

веришь нет, обычный кухонный нож маленький который уже на половину сточеный и не нужен с ключем на 19, 30 секунд и готово))

когда первый раз заряжал порезался не отрицаю)после были десятки раз перезарядки и миновало)

При заворачивании крышки я устанавливаю корпус гидронатяжителя в тиски, губки которых разведены на ширину шлицов. Очень легонько зажимаю и потом ладошкой закрутить гораздо удобнее.

в тиски опасно, можно и деформировать…

Ни в коем случае не затягивать! Тиски нужно свести ровно насколько, чтобы не проворачивался корпус.С дуру можно что угодно деформировать

Привет. А какой комплект ГРМа можешь посоветовать для замены?! Е3.

Как заказать? И что за грм

Заказать можно только тут.magazin4x4.ru/avtozapchasti/komplekty-grmтам где написано «Втулочно-роликовая цепь Platinum» это комплекты Родоса.

Интересно, какие из них лучше

Чото я не врублю, как это заказывать, по предоплате что ли, и надо зарегистрироваться на сайте?

Впервые в интернет магазин попали? Позвоните хотя бы или на почту напишите.

Да впервые, чтобы написать надо зарегистрировать на сайте, а не получается

+79612511007 Андрей, это хозяин магазина.

Да не за что, владельца знаю лично. Можно спокойно у него брать.

Как заказать? И что за грм

Бро в поиске бонтрейд найди там компенсы бомба появились))

Бро, это соседский УАЗ, там всё что можно старое оставляется, вся грм что и стояла…

Для зарядки натяжителей есть специальный патрон с кантиком для ужержания стопорного кольца, но это ладно, кому как нравится. Просто когда в неопытных руках он выстреливает в руке так, что никто не найдет )))

А по поводу холостого хода гидрика, очень качественно получилось снять и объясгить, отличная работа, спасибо.

» Как правильно зарядить

На двигателе установлено два гидронатяжителя одинаковой конструкции — для верхней и нижней цепей.

Снятие гидронатяжителей ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Отсоединяем шланг вакуумного усилителя тормозов от впускного трубопровода.

Для удобства работы с гидронатяжителем снимаем топливный насос и отводим его в сторону, не отсоединяя шлангов (см. Снятие топливного насоса).

Ключом на 12 отворачиваем два болта крепления крышки.

ВНИМАНИЕ Отворачивая второй болт, придерживаем крышку гидронатяжителя рукой (она поджата изнутри натяжителем). Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки. Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки

Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки.

Аналогично снимаем нижний гидронатяжитель.

Сводим губки тисков, оставив между ними зазор 19 мм.

ВНИМАНИЕ Не сжимайте в тисках корпус натяжителя. Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, так как они подобраны с определенным зазором. Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием

Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием.

Вынимаем из корпуса пружину.

. и плунжер Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

Из стального листа толщиной 0,8–1,0 мм вырезаем полосу (шириной 10–15 мм и длиной 25 мм). Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.

Устанавливаем плунжер в корпус.При необходимости, тонкой отверткой поправляем запорное кольцо.

Отверткой нажимаем на дно, утапливая плунжер до упора.

Изготовленной оправкой фиксируем стопорное кольцо в корпусе гидронатяжителя.

В плунжер устанавливаем пружину, а сам корпус – в тиски.

Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя. Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).

У правильно заряженного натяжителя плунжер должен удерживаться в корпусе.

Чтобы гидронатяжитель не разрядился , не нажимайте на выступающий конец плунжера, а после установки гидронатяжителя в канал головки блока — на сам натяжитель.

Разрядка гидронатяжителей ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Устанавливаем гидронатяжитель в заряженном состоянии, смазав канал в головке блока и, при необходимости, заменив поврежденную прокладку крышки. После установки крышки приводим гидронатяжитель в рабочее состояние — разряжаем . Для этого.

. ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

Отверткой через отверстие нажимаем на натяжитель, который разрядившись , вытолкнет отвертку.

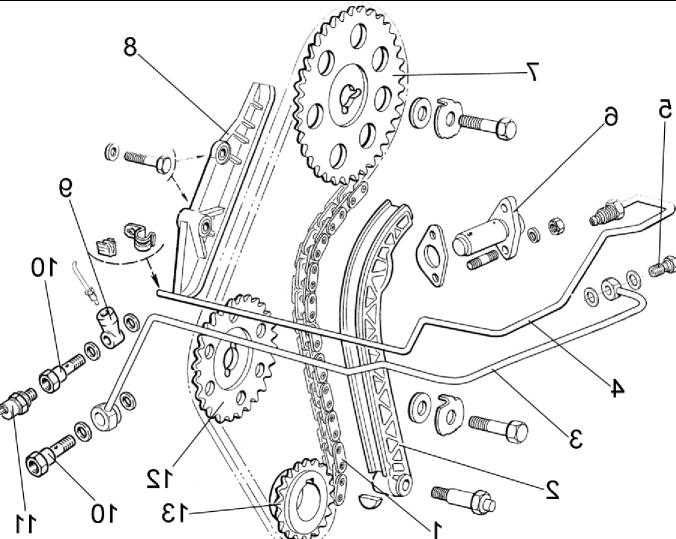

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Натяжитель цепи. Установка.

При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.

Всю зиму слушал, как этот гад медленно но верно убивает цепь, ибо пока машина не прогреется хотя-бы до 50 градусов, гидронатяжитель саботирует свою работу, цепь пристукивает так нефигово. Почитал про автоматические натяжители, помониторил отзывы и решил ставить «Исай», был еще вариант «Пилот», но как бы не то что не хвалят, а просто редкостное…, а вот про «Исай» плохих отзывов не было))). А тут на Пасху машина просто сказала — да не поеду я больше… Мощность упала от слова «совсем», хотелось просто выходить из-за руля и толкать ее в малейшую горку. Разбор полетов прояснил, что успокоитель цепи разлетелся аж на четыре части, цепь перескочила на два (!) зуба судя по меткам. Ну, метки выставлены (притом, выяснилось, чтобы найти нижнюю, ту что на валу, надо подвиг совершить ибо не видно ее нифига), нижнюю отметил дополнительной риской нарисованной надфилем). И настал момент замены гидронатяжителя на автоматический.

Для тех, кто решится на такое действие, скажу сразу — Ребята! Не повторяйте моих ошибок, сливайте антифриз и снимайте термостат! Чтобы залезть под него и открутить верхнюю гаечку крепления натяжителя надо пальцы иметь сантиметров тридцать… а потом ее еще и обратно вкрутить желательно.

Последнюю неделю по утрам смущал звучок завода движка при первом пуске. И вот проблема диагностирована «на слух» (просто это уже не первый раз!).

Вышел из строя гидравлический натяжитель цепи (заводской). И это уже вторая поломка. В итоге цепь лупит по башмаку пока натяжитель набирает давление. Отсюда и звук.Закончится это тем же, что и в прошлый раз — облом башмака, он упадет куда-то там… в общем не хочу ждать этого чудо события.

Есть желание поменять натяжитель на механический. И сделать это самостоятельно.В машине уже многое знаю, делал. Но вот с натяжителем опыта нет.

Прошу, кто «в теме», кто ставил себе механический натяжитель рассказать чего как, дать совет, может ссылки на матчасть. Кому не жалко, прошу репост. Где-то до конца недели буду изучать что как, на выходных планирую поменять.После выложу отчет, как положено.

Всем откликнувшимся заранее спасибо!

Замена успокоителя цепи ГРМ на ВАЗ 2106

Прежде чем описывать последовательность замены успокоителя цепи ГРМ на ВАЗ 2106, определимся с расходными материалами и инструментами. Вот что нам потребуется для работы:

комплект накидных ключей;
комплект рожковых ключей;
плоская отвёртка;
отрезок стальной проволоки диаметром 2 мм и длиной 30 см;
новый успокоитель цепи ГРМ для ВАЗ 2106 (в настоящий момент его стоимость составляет около 400 рублей).

Последовательность операций

Сразу следует отметить, что перед началом работы с успокоителем водителю придётся снять воздушный фильтр ВАЗ 2106, который держится на четырёх крепёжных болтах. Они откручиваются с помощью рожкового ключа на 12. Без этой предварительной операции до успокоителя не добраться.

После снятия фильтра открывается доступ к головке блока цилиндров. Он закрыт крышкой, которую необходимо снять (удобнее всего это делать с помощью торцовой головки на 14 с воротком-трещоткой).
Открывается доступ к натяжителю цепи ГРМ. Он крепится к корпусу ГРМ с помощью колпачковой гайки, которую следует ослабить накидным ключом на 13.

Колпачковую гайку ГРМ удобнее всего ослаблять накидным ключом на 13

Используя отвёртку с плоским жалом, необходимо аккуратно отжать башмак натяжителя.

Отвёртка, применяемая для отжатия башмака ГРМ, должна быть длинной, но при этом тонкой

Теперь, удерживая башмак в отжатом состоянии, необходимо затянуть ранее ослабленную колпачковую гайку на натяжителе.
Из куска стальной проволоки следует сделать небольшой крючок. Этот крючок зацепляется за верхнюю проушину на успокоителе цепи ГРМ.

Проволочный крючок аккуратно зацепляется за верхнюю проушину успокоителя

Теперь откручивается пара крепёжных болтов успокоителя (откручивая эти болты, успокоитель следует удерживать крючком, чтобы он не провалился в мотор).

Крепёжных болтов у успокоителя всего два, но дотянуться до них ключом не так-то просто

После извлечения крепёжных болтов необходимо прокрутить вал ГРМ по часовой стрелке с помощью накидного ключа

Когда вал сделает примерно четверть оборота, следует осторожно вытянуть изношенный успокоитель из двигателя проволочным крючком.

Чтобы извлечь успокоитель цепи ГРМ, вал ГРМ придётся провернуть ключом на четверть оборота

Старый успокоитель заменяется новым, после чего производится обратная сборка системы ГРМ.

Видео: меняем успокоитель цепи ГРМ на «классике»

Итак, замена успокоителя цепи ГРМ на ВАЗ 2106 не является сложной задачей. Даже начинающий автолюбитель вполне может обойтись без помощи квалифицированного автомеханика, и сэкономить таким образом до 900 рублей. Именно столько в среднем стоит замена успокоителя в автосервисе.

Устройство и признаки неисправности цепи ГРМ на Ниве

Конструктивно двигатель ВАЗ 21214, устанавливаемый на Chevrolet Niva, аналогичен любому двигателю классических Жигулей. Отличия заключаются в применении гидронатяжителя в механизме ГРМ, гидрокомпенсаторов клапанов и однорядной цепочки вместо двухрядной. Кроме того, двигатель современного автомобиля оснащен впрыском топлива, кондиционером, гидроусилителем, что несколько осложняет ремонт.

Цепь в газораспределительном механизме считается надежнее зубчатого ремня. Она не рвется, имеет дополнительный запас прочности. Заводская инструкция предписывает производить замену на пробеге 100 тыс. км, или при первых признаках неправильной работы. При этом износу подвергается не только цепь, но и звезды распредвала и коленвала. Выработка и естественное растяжение цепи приводит к смещению фаз газораспределения и ухудшению работы двигателя.

Симптомы неисправностей ГРМ Шевроле Нива:

периодически появляется ошибка двигателя на приборной панели;
неуверенный холодный пуск;
посторонние металлические звуки в районе передней крышки мотора;
падение мощности и приемистости двигателя;
перегрев мотора, ухудшение состояния выхлопных газов;
увеличение расхода топлива.

Основные причины ускоренного износа цепи и звездочек в механизме ГРМ – это низкокачественное масло и его нерегулярная замена, эксплуатация двигателя в экстремальном режиме, брак заменяемых запчастей.

Снятие и разборка гидронатяжителей цепей УАЗ Патриот 3163

Вам потребуются: ключ «на 12», отвертка.

Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей.

Рис. 5.5. Гидронатяжитель цепи: 1 – резьбовая пробка; 2 – обратный шариковый клапан; 3 – запорное кольцо; 4 – плунжер; 5 – корпус; 6 – пружина; 7 – стопорное кольцо

Устройство гидронатяжителя цепи показано на рис. 5.5. Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1. В пробке установлен обратный шариковый клапан 2. На плунжер надеты запорное 3 и стопорное 7 кольца. На рисунке гидронатяжитель цепи показан в нерабочем («заряженном») состоянии, когда стопорное кольцо удерживает плунжер от перемещения. Для того чтобы привести гидронатяжитель в рабочее состояние («разрядить» его), нужно нажать на конец плунжера так, чтобы стопорное кольцо переместилось в проточку меньшего диаметра на плунжере, тогда под действием пружины плунжер переместится из корпуса. На двигатель гидронатяжитель устанавливают в «заряженном» состоянии. Под действием пружины и масла, поступающего через клапан из системы смазки двигателя, плунжер нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии. По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер дальше выходит из корпуса, запорное кольцо перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении. При ударах цепи по башмаку натяжителя (например, при изменении режима работы двигателя) плунжер перемещается назад в корпус на ширину проточки под запорное кольцо. При этом он сжимает пружину. Кроме того, клапан закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом. Гидронатяжители верхней и нижней цепей абсолютно одинаковые.

1. Выверните болты, придерживая крышку гидронатяжителя, так как на нее воздействует пружина.

Осторожно снимите крышку с прокладкой и шумоизоляционной шайбой гидронатяжителя.

3. Извлеките натяжитель из гнезда головки блока цилиндров.

4. Аналогично снимите натяжитель нижней цепи.


5. Выверните резьбовую пробку 1 и выньте пружину 2.	6. Выньте плунжер 1 из корпуса 2 гидронатяжителя.

7. После разборки промойте все детали в бензине и просушите. Осмотрите плунжер. Если на его поверхности есть задиры или забоины, сломано запорное или стопорное кольцо, замените гидронатяжитель.

8. Осмотрите корпус. Если на внутренней поверхности корпуса обнаружены задиры и глубокие царапины или повреждены кольцевые канавки под запорное кольцо, замените гидронатяжитель.

9. Плунжер в корпусе должен перемещаться свободно. Если плунжер в каком-либо положении заедает в корпусе, замените гидронатяжитель.

10. Плунжер должен перемещаться в корпусе, когда запорное кольцо вошло в кольцевые канавки на корпусе, только в направлении, в котором он перемещается под действием пружины. Если плунжер перемещается в обратном направлении, замените гидронатяжитель.

Авто УАЗ 3163 (Патриот) 2005+

5.10.2 Снятие и разборка гидронатяжителей цепей

Вам потребуются: ключ «на 12», отвертка.Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей.Рис. 5.5. Гидронатяжитель цепи: 1 – резьбовая пробка; 2 – обратный шариковый клапан; 3 – запорное кольцо; 4 – плунжер; 5 – корпус; 6 – пр…

5.10.3 Сборка («зарядка») и установка гидронатяжителей цепей

Рис. 5.6. Оправка для сборки гидронатяжителя цепиВам потребуются: те же инструменты, что и для снятия и разборки гидронатяжителя, а также специальная оправка, размеры которой показаны на рис. 5.6.Перед сборкой смажьте плунжер и внутреннюю поверхность корпуса чистым моторным маслом.1. Зажмите в тиски оправку в вертикальном положении.2. Установите на оправку корпус …

Чтайте также:

в начало

Это интересно: Педаль сцепления ГАЗ 3110 1996-2004: разъясняем основательно
