Нива шевроле метки зажигания. как выставить зажигание на нива шевроле инжектор видео

Система зажигания на ниве: самостоятельная замена и регулировка зажигания

Как известно, работоспособность двигателя во многом определяется состоянием работы системы зажигания. Проблемы в функционировании последней могут привести к тому, что мотор начнет работать с перебоями. Из этого материала вы можете узнать, как своими руками снять замок зажигания на Ниве и произвести его регулировку, а также что нужно учитывать в ходе этого процесса.

Модуль системы зажигания для Нивы

Перед тем, как снимать модуль зажигания на карбюраторе или инжекторе ВАЗ 21213, необходимо произвести диагностику катушки зажигания, трамблера и свечей. Как показывает практика, свечи часто являются причиной некорректной работы ДВС. Если вы уверены, что проблема кроется в ЗЗ, то установленное устройство надо будет поменять.

А еще интересно: Шумоизоляция Лада 4х4 Нива по варианту «Премиум»

Как производится замена замка зажигания Нива:

1. Сначала отключается аккумулятор и демонтируется рулевая колонка.
2. Вам необходимо отметить провода, которые подводятся к контактной части замка зажигания ВАЗ и отключить их. Используя отвертку с плоским наконечником, выкрутите болт фиксации выключателя системы к кронштейну рулевой колонки. Также надо будет открутить винт, который находится внизу, с правой стороны от первого.
3. Далее, на Нива 21213 необходимо осуществить включение ключа в положение 0, после этого отверткой необходимо немного утопить фиксатор устройства через отверстие. Само отверстие находится сбоку на рулевой колонке. Выставленный ключ при этом не трогайте.
4. Перед тем, как снять замок зажигания на Ниве, его необходимо немного потянуть на себя, после чего устройство демонтируется. В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо.
5. Далее, извлекается контактная часть узла и меняется, если это нужно. При монтаже вращающуюся часть необходимо повернуть при помощи отвертки против часовой стрелки. Извлеките из конструкции ключ и установите контактную часть таким образом, чтобы ее широкий выступ мог совпасть с широкой впадиной корпуса. Дальнейшая сборка узла осуществляется в обратной последовательности.

1. Открутите болты крепления ЗЗ. 2. Извлеките узел из места установки. 3. Демонтируйте контактную часть и замените ее.

Как отрегулировать зажигание на ниве Шевроле видео

Установка зажигания . Это так просто

Установка распредвала, цепи, зажигания, по меткам, ВАЗ (классика). Сделай Сам!

Теория ДВС: Мотор 2103 с головой 21214 с рег. звездой (современный)

как я регулирую КЛАПАНА . инжектор ваз 2107

НИВА ВАЗ не заводится. Замена, чистка (ДПКВ) датчика положения коленчатого вала на НИВЕ ВАЗ

Установка зажигания по любому. цилиндру (с пробкой)

Снял трамблер как отрегулировать зажигание ваз 2107 ваз 2106

Диагностика и коды ошибок комбинации приборов Chevrolet NIVA

NIVA CHEVROLET замена прокладки гбц

Регулировка клапанов ВАЗ 2121 НИВА инжектор. Adjustment valves of VAZ 2121 NIVA injector

• Магнитола рп7 sony Форд Фокус 3
• Ниссан ноут 2013 правый руль
• Видео обзор Шкода рапид жорик ревазов
• Металлический стук в задней подвеске Форд Фокус 2
• Какое масло заливается в двигатель Ситроен с4
• Мерседес с 200 W202 esprit
• Пежо 605 подключение датчик уровня топлива
• Блок управления АКПП Хендай соната
• Автозапчасти Лексус rx 350 коробка автомат
• Двери на Киа рио 2008
• Хендай дженесис 2014 отзывы владельцев
• Разборка переключателя поворотов Шевроле Нива
• Кроссовер дэу винсторм тест драйв видео
• Замена рулевой рейки Киа сид 2008 год
• Ошибки абс есп Мерседес W220

Главная » Видео » Как отрегулировать зажигание на ниве Шевроле видео

Установка зажигания ваз 21214 инжектор Шевроле Нива

Метки ГРМ ВАЗ(LADA) 21214 НИВА

Часть 2. Клапан + поршень = ремонт Нива шевроле NIVA Chevrolet 4+4

Позднее зажигание на инжекторной Ниве

ГРМ ВАЗ(LADA) 21214 НИВА. ЗАМЕНА ГРМ ВАЗ 21214 НИВА.

шевроле нива замена грм

Теория ДВС: Мотор 2103 с головой 21214 с рег. звездой (современный)

Все Датчики ВАЗ Расположение. Это надо знать всем водителям ВАЗ НИВА. ДПДЗ, ДМРВ, ДПКВ, ДПРВ, РХХ

Ваз21213 ремонт и сборка головки нива инжектор

НИВА ВАЗ не заводится. Замена, чистка (ДПКВ) датчика положения коленчатого вала на НИВЕ ВАЗ

• Электроусилитель руля на Ниву Шевроле
• Honda cr v 2000 года запчасти
• Сузуки сх4 2012 года грм цепь или ремень
• Как перебрать суппорт на Мазда 626
• Инструкция по ремонту Honda fit aria
• Какие двигатели ставят на Ниссан кашкай
• Ford Focus C-Max 2006 года
• Фиат стило дизель отзывы владельцев
• Лексус rx 450h из америки установка навигации

Пошаговая инструкция по самостоятельной замене ГРМ

Замена и регулировка натяжителя цепи грм на ниве шевроле Начинают ремонт с подготовки автомобиля к частичному разбору двигателя. Для этого машину устанавливают на яму или подъемник. Снимают защиту двигателя, сливают тосол из радиатора, демонтируют основной радиатор с вентиляторами охлаждения.Ослабляют крепление насоса гидроусилителя и генератора, снимают приводные ремни.

С кондиционером возможны 2 варианта: слить хладагент и демонтировать радиатор или аккуратно отвести его в сторону и подвесить, чтобы не оборвать шланги. Отсоединяем все шланги системы охлаждения, которые мешают в зоне ремонта. Снимаем воздушный фильтр, трос дроссельной заслонки, воздушный патрубок. В таком полуразобранном виде можно приступать непосредственно к замене цепи ГРМ.

Порядок действий по замене цепи Нива Шевроле:

1. Снимаем клапанную крышку на двигателе. С передней крышки откручиваем водяной насос, кронштейны генератора. Устанавливаем автомобиль на 5 передачу и ключом или головкой на 38 срываем болт крепления шкива на коленчатом валу. После снятия шкива болт можно закрутить обратно для прокручивания коленвала при установке фаз.
2. Откручиваем 7 болтов на передней крышке и 2 болта со стороны поддона двигателя. Снимаем успокоитель цепи. Специальным ключом отвинчиваем гайку крепления масляной магистрали гидронатяжителя и извлекают его из посадочного места. Здесь может понадобится ключ на 22.
3. Крышку аккуратно поддеваем отверткой и снимаем со своего места. Перед нами открывается доступ к механизму ГРМ. На этом этапе можно визуально оценить состояние цепи, успокоителя, звездочек.
4. Перед тем как менять механизм на новый, требуется выставить метки зажигания согласно заводским меткам. Для этого проворачиваем ключом коленвал до тех пор пока метка на коленвале не совпадет с меткой на корпусе двигателя, а метка на шкиве распредвала не встанет напротив прилива в верхней части корпуса распределительного вала. Поршень первого цилиндра должен находиться в верхней мертвой точке, что легко контролируется через свечной колодец.
5. Отгибаем отверткой фиксирующую шайбу. Откручиваем болт на 17 крепления звездочки распредвала и снимаем шкив вместе с цепью. Снимаем остальные звезды и оцениваем их состояние. Выработка может быть незаметна на первый взгляд, но все вместе дает реальное смещение на несколько градусов относительно нормального положения фаз ГРМ. Поэтому меняем весь узел в сборе.

1. Протираем ветошью посадочные места и стыки крышки от старых загрязнений. Можно использовать уайт-спирит для очистки и обезжиривания поверхностей. Сальник коленвала заменяем каждый раз при снятии передней крышки. Деталь копеечная, а замена достаточно трудоемкая.
2. Сборка механизма ГРМ происходит в обратном порядке. Первыми на свои места встают звездочки маслонасоса и коленчатого вала, на них надевается новая цепь. Её предварительно смазывают чистым маслом. Вращая шестерню маслонасоса, добиваются оптимального натяжения цепи и затем уже надевают на верхнюю звездочку. В идеальном варианте шкив распредвала должен сразу встать на шпонку, а метки совместиться. Если этого не произошло — допускается слегка провернуть коленчатый вал ключом.
3. Взводим натяжитель цепи и ставим его на свое место. Закручиваем болты и вытаскиваем чеку – механизм должен натянуться. Если все собрано правильно, то после нескольких оборотов метки на валах остаются на месте. При неправильной установке и нарушении фаз ГРМ провернуть коленвал невозможно или происходит убегание меток.
4. Окончательно затягиваем болты динамометрическим ключом до нужного момента. Загибаем стопорные шайбы. Устанавливаем переднюю крышку на прокладку или специальный герметик. Ставим на место помпу с новой прокладкой. Прикручиваем кронштейны, датчик положения коленвала, присоединяем масляную трубку.
5. Окончательно собираем автомобиль. Подсоединяем разъемы, устанавливаем радиатор, заливаем тосол, крепим генератор, насос ГУР, натягиваем поликлиновые ремни. Если ремни покрылись трещинами или появились следы износа их лучше сразу заменить.
6. Запускаем двигатель и внимательно наблюдаем за его работой. Не должно быть посторонних шумов, подтеков масла и антифриза. Лампа давления масла должна погаснуть сразу после пуска.

Метки ГРМ на автомобиле Шевроле Нива

В автомобиле шевроле нива механизм газораспределения приводиться в действие с помощь цепи. Это позволяет получить более высокие характеристики при эксплуатации автомобиля. В моделях двигателей с установленным ремнем ГРМ при его растяжении возможно проскальзывание зубьев. Но, несмотря на более высокие технические показатели, цепь тоже имеет некоторые недостатки. Она подвержена растяжению, при частом использовании двигателя на высоких оборотах она может лопнуть

При замене цепи следует обратить особое внимание на расположение меток ГРМ Нива Шевроле

Метками называются специальные насечки, которые можно увидеть на шкиве системы газораспределения. Эти метки необходимо совмещать с теми, которые нанесены на цепь.

Когда требуется замена ремня?

• При плановом ТО (если пробег составляет 100 тыс. км).
• При несовпадении риски на звездочке распределительного вала с отметкой на корпусе подшипников, выявленном в ходе диагностики фаз.
• При выходе из строя помпы, приводящей в движение «водяной насос».
• При повреждении цепи (износе, растягивании или образовании трещин), требующей срочной замены и регулировки по меткам.

Совет: если двигатель не тянет и не набирает обороты, требуется проверить метке ДПКВ, ГРМ и выставить ВМТ (верхняя мёртвая точка двигателя) по маховику. Оба шкива (впуск и выпуск) ставятся по рискам при натянутой цепи.

Для чего выставляются метки цепи ГРМ

В двигателе любого легкового автомобиля есть 2 вала: распределительный и коленчатый. В большинстве машин они соединены ременной передачей. На автомобиле Шевроле Нива это передача цепная, причём цепь там используется однорядная. Преимущества такой системы налицо: цепь, в отличие от ремня, никогда не проскальзывает на шкивах и служит гораздо дольше. Вместе с тем цепь со временем может растянуться, а зубцы на звёздочках валов могут износиться или даже сломаться. Это приведёт к рассинхронизации работы распредвала и коленвала. Их работа не будет слаженной, так что двигатель может выйти из строя

Поэтому при регулировке или замене цепи ГРМ очень важно выставлять валы двигателя в соответствии с метками на шкивах и корпусе ГРМ. Сделать это непросто, так как, во-первых, метки располагаются в труднодоступных местах, а во-вторых, выставлять их нужно очень точно, так как цепь, в отличие от традиционного ремня, невозможно будет слегка натянуть в случае необходимости

Что далее?

Автомобиль устанавливают на пятую передачу. Специальным ключом на 38 миллиметров срывают гайку на шкиве коленвала.

Выкручивают свечи и делают метки на коленчатом, а также на шестерне распределительного вала. Затем демонтируют шкив и откручивают крепления нижней лобовой крышки. Они находятся на поддоне двигателя. Откручиваются два крепежных болта успокоителя. Последний снимается тоже. Отгибаются фиксаторы шестерни маслонасоса. Дальше выкручивается болт головкой на 17.

Снимаются масляные магистрали с натяжителя посредством ключа для тормозных трубок. После потребуется из тройника открутить гайку датчика низкого давления масла. Для этого потребуется ключ на 22. Данная процедура нужна при использовании натяжителя «Пилот».

При помощи свечного ключа снимается тройник и взамен устанавливается датчик давления. Ключом на 10 откручиваются две гайки натяжителя. Последний убирается с места. Достается верхняя гайка. Ее можно достать пассатижами или трубчатым ключом.

На следующем этапе демонтируются все три шестерни, а также цепь. Отверткой вынимается старый сальник коленвала. Нужно тщательно протереть посадочное место сальника от грязи.

Понадобится чистая ветошь. Также желательно протереть крышку. После данных процедур запрессовывается новый сальник. Чтобы он зашел легко, понадобится предварительно смазать элементы маслом. В качестве оправки (чтобы деталь равномерно зашла в отверстие) применяют старый сальник.

Устанавливают новый башмак натяжителя. При этом нужно обеспечить минимальный зазор между болтом и корпусом. Натяжитель должен нормально ходить по болту, при этом не люфтовать. Только так возможна правильная натяжка цепи газораспределительного механизма.

Надеваются шестерни масляного насоса и коленвала. При этом не стоит забывать про установку стопорных и дистанционных шайб. Шип шайбы-фиксатора следует загнуть под прямым углом. После затягиваются болты. Если шип с трудом заходит в шестерню, его нужно слегка подточить.

Шестерня одевается на распределительный вал. Метки на задней части шестерни должны совпадать с теми, что на головке. Монтируется новый успокоитель и выставляется коленвал в положение верхней мертвой точки. Для этого есть метка. Она расположена напротив шпоночного паза.

Новая цепь перед установкой смачивается моторным маслом. Нужно уметь правильно ее надевать. Цепь надевается от коленвала, дальше проходит через маслонасос и направляется к распредвалу. Такая схема установки позволит обеспечить равномерное натяжение. При этом вращать можно только вал маслонасоса.

Устанавливается натяжитель. Привалочные поверхности нужно смазать герметиком. При этом отверстие, которое есть в корпусе натяжителя (в нем проглядывается пружина) должно находиться по направлению вверх.

Как Выставить Метки Грм Нива Шевроле

Меняем цепь и устанавливаем метки ГРМ на Нива Шевроле

Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала. Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт. Cнимите его вместе со стопорной и упорной шайбами. Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются. Будьте осторожны — не уроните их в поддон двигателя. Демонтируйте натяжитель цепи, как описано.

После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, установка меток на ниве шевроле допуская попадания грязи внутрь. Выставление по меткам. Чтобы выставить ГРМ Нива Шевроле необходимо вращать коленвал до тех пор, пока не установка меток на ниве шевроле совмещены метки на шестерне распредвала и подшипника. При правильном расположении цепи отметки на коленвале должны совпадать с меткой на крышке цепи.

Для большего удобства насечка имеет продолговатую форму. Если насечки не совпадают необходимо отрегулировать положение фаз.

Для этого необходимо разжать крепление стопорной шайбы, после чего снять с помощью ключа на 13 болт с звездочки распредвала. После этого на коробке переключения передач необходимо выставить 1 скорость, чтобы болт крепящий шестеренку коленвала не прокручивался.

После этого коленчатый шкив следует провернуть несколько раз, чтобы еще раз проверить положение меток. Установите ремень генератора. Установка меток на ниве шевроле старый износился, то установите новый ремень. Далее, необходимо установить прокладку ГБЦ, предварительно смазав. Установите головку блока, после чего закрутите все штифты и гайки крышки. Произведите замену роликов, если есть необходимость. Всю последующую сборку проведите в обратной последовательности.

Метки грм шевроле нива

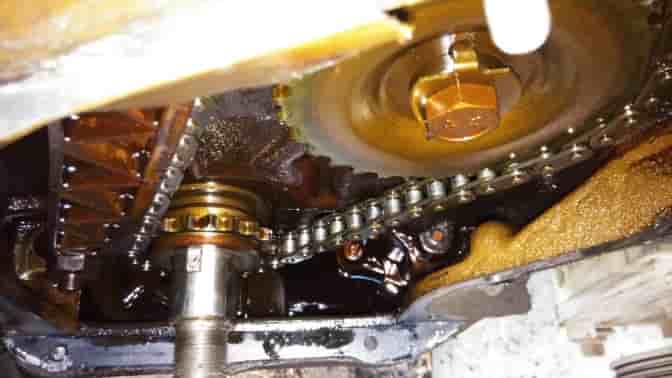

Демонтированная крышка Снизу — старая цепь, сверху — новая Метка на шкиве распредвала — должна быть напротив отлива на корпусе подшипников Метка на шкиве распредвала — должна быть напротив отлива на корпусе подшипников Метка на задающем диске — посредине ДПКВ Ближнее фото метки на задающем установка меток на ниве шевроле — посредине ДПКВ Фотогалерея Фото 1. Комплект натяжителя в разборе Фото 2.

Если Вы обнаружили, что какое-то фото нарушает авторские права или имеет не допустимый характер, пожалуйста сообщите нам photos16 yandex. Тюнинг Шевроле Авео, фото салона, хэтчбека, Какую зимнюю резину лучшим вариантом будет выбрать для Chevrolet Нива. Наилучшая зимняя резина для chevrolet нивы Какую зимнюю резину лучше поставить на Ниву Chevrolet Установка меток на ниве шевроле о резине для Нивы Chevrolet: Кама в гололёд и снег. Противотуманные фары на Chevrolet Lachetti: Например, установите новые луковицы в противотуманные фары на Lacetti Chevrolet или замените стекло, установка меток на ниве шевроле треснуло от удара камня.

Но когда в магазине вместо запрашиваемых ламп продавцы предлагаю Наверное обладатели техники Ижмаш сами выставляют зажигание.

Это процесс легкий, если разобраться с устройством комплекса бухгалтерских программ и механизмом работы. По тексту статьи дается аннотация, как производится настройка зажигания на байке, в часности на ИЖ Юпитер 5. Где нужна настройка зажигания? За все время эксплуатации тс обладатель ст Метки на шкиве коленвала Выставление цепи по меткам делается для того, установка меток на ниве шевроле она лучше фиксировалась и придерживала сам механизм газораспределения.

Как располагать метки ГРМ на Ниве 2121 и Ниве Шевроле

Если же установить цепь без соблюдения меток, то работа шкивов будет неслаженной и потом приведет к их скорейшему износу. Потому принципиально всякий раз при подмене цепи либо деталей газораспределительного механизма устанавливать их с соблюдением меток.

Может быть нарушение работы системы ГРМ при ослаблении натяжения цепи либо ее растяжке. Установка фаз механизма газораспределения по специальным меткам Итак, установка фаз в системе ГРМ по особым отметкам на автомобиле Нива Chevrolet включает последующую последовательность действий: Сначало убеждаемся в наличии необходимого инструмента: Также понадобится специальный инструмент, которым необходимо будет установка меток на ниве шевроле коленвал.

Устанавливается автомобиль ВАЗ на смотровую яму и фиксируются колеса с помощью ручника.

Установка валов по меткам Нива Шевролет

Вам потребуются: отвертка, ключи «на 8», «на 10», «на 13», специальный ключ для проворачивания коленчатого вала.

Установка поршня четвертого цилиндра в положение ВМТ такта сжатия

Поршень 4-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра).

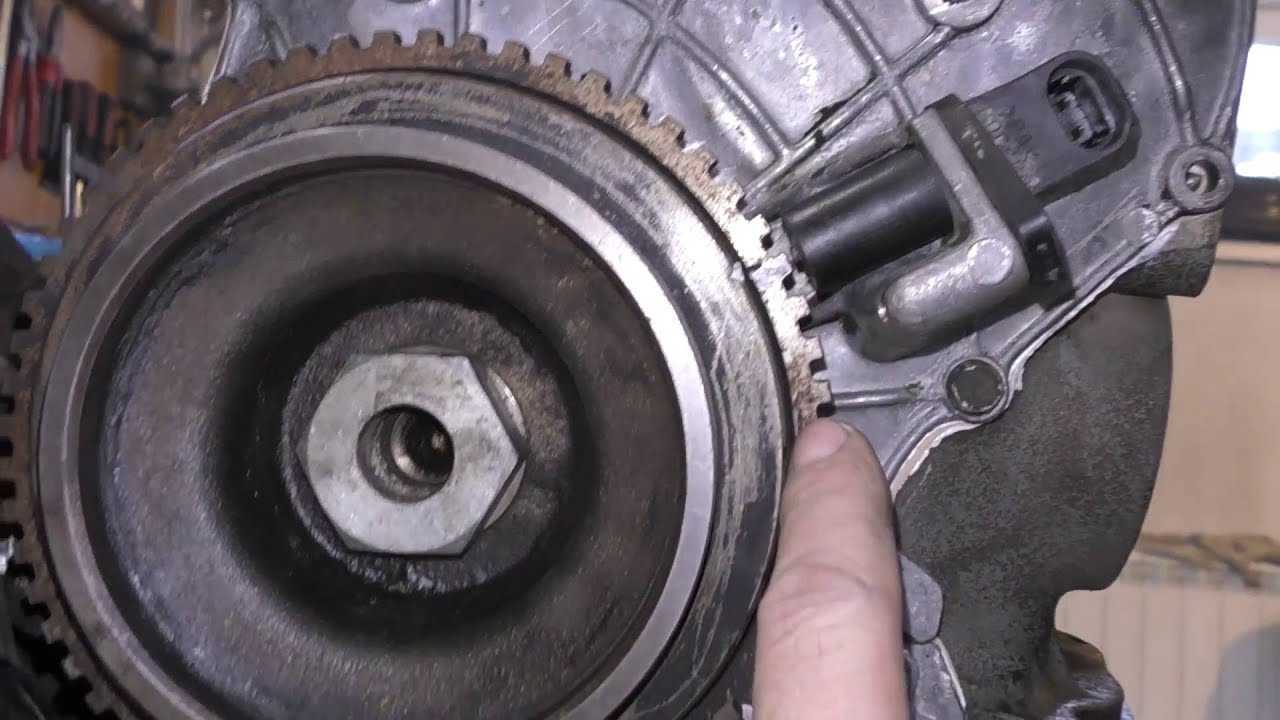

После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке. Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не установлен в ВМТ). В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток.

Проворачивать коленчатый вал можно следующими способами.

1. Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека.

2. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

3. Включите 4-ю передачу и вывесите одно из задних колес.

Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ

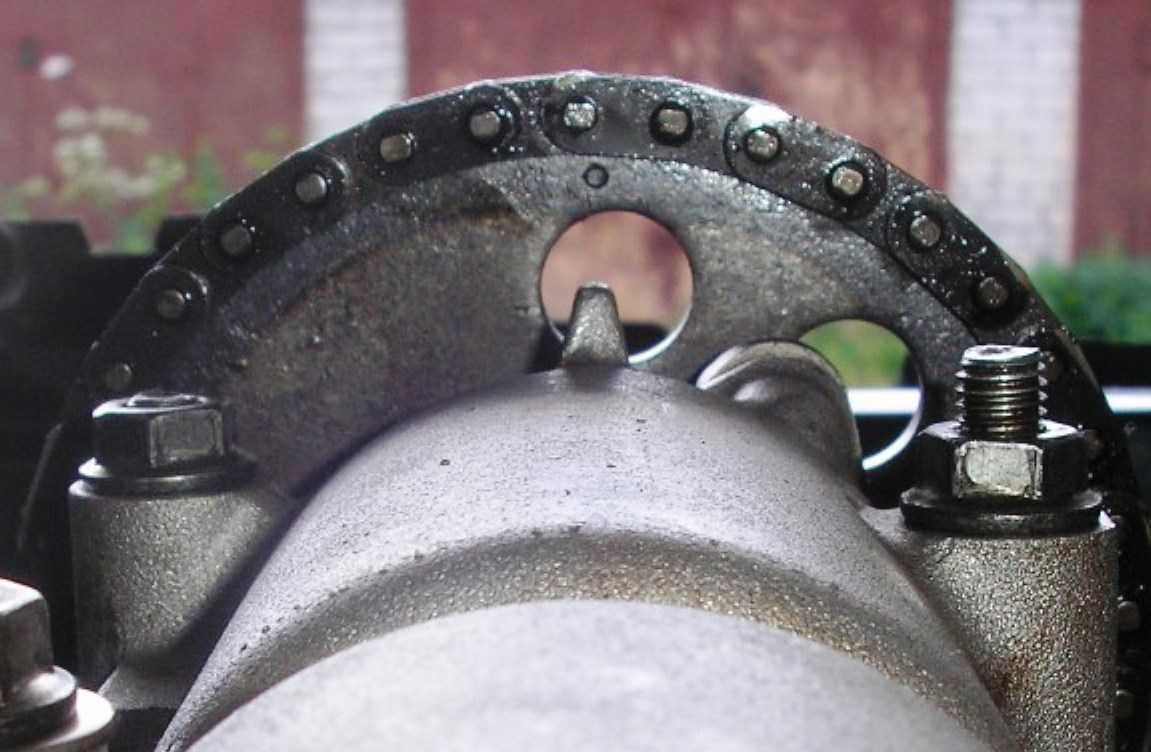

Метки расположены на звездочке распределительного вала (лунка «а») и на корпусе подшипников распределительного вала (выступ «б»).

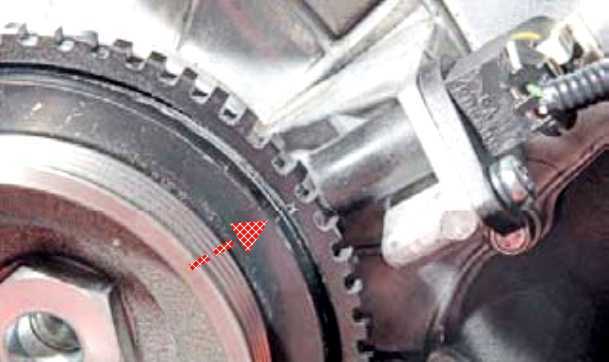

Кроме того, метки нанесены в литье на крышке цепи привода распределительного вала (выступ «а») и на зубчатом венце шкива коленчатого вала (лунка «б» на кромке венца).

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

Вращая коленчатый вал, совместите метки на звездочке распределительного вала и на корпусе его подшипников.

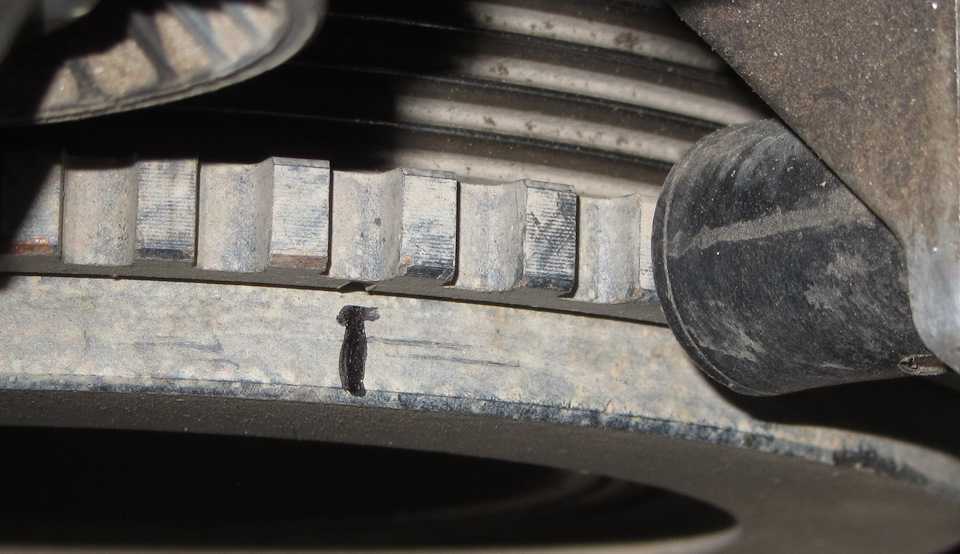

Если цепь установлена правильно, метка на шкиве коленчатого вала должна совпасть с длинной меткой на крышке цепи привода распределительного вала.

3. Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала.

4. Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и.

5. . снимите его вместе со стопорной и упорной шайбами. Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются. Будьте осторожны – не уроните их в поддон двигателя.

6. Демонтируйте натяжитель цепи (см. «Замена натяжителя цепи привода распределительного вала»). При наличии необходимых навыков гидронатяжитель можно не снимать. Достаточно отжать плунжер гидронатяжителя большой отверткой или монтажной лопаткой.

7. Снимите звездочку вместе с цепью, снимите цепь со звездочки и затем снова установите ее на звездочку, изменив положение цепи на зубьях звездочки в нужную сторону. Рекомендуется за один раз перемещать цепь на один зуб.

8. Наденьте звездочку вместе с цепью на фланец распределительного вала, натянув ведущую ветвь цепи. Так как при изменении положения цепи на звездочке отверстие в звездочке перестает совпадать с установочным штифтом во фланце, проверните немного коленчатый вал в нужную сторону до момента совпадения отверстия и штифта.

9. Установите болт крепления звездочки вместе с упорной и стопорной шайбами и заверните его до упора, не затягивая окончательно.

10. Провернув коленчатый вал на два оборота, повторите проверку положения меток, как это делали раньше.

11. Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы. В случае несовпадения меток повторите установку фаз газораспределения.

12. Установите все снятые ранее детали в обратной последовательности. Во избежание течи масла замените прокладку крышки головки блока цилиндров.
