Замена износившихся деталей механизма ГРМ
Замена ремня в автомобилях с ременной передачей, производится гораздо проще, нежели это сделать в двигателе Нивы Шевроле с цепной передачей. Для начала нужно установить авто на эстакаду или смотровую яму. На яме машина фиксируется ручным тормозом, а под все колеса подлаживаются подпорки. Снимается вентилятор и радиатор охлаждения, предварительно слив тосол. Отсоединяется трос акселератора от крышки клапанов и патрубок воздуховода, идущий к воздушному фильтру.
Теперь необходимо произвести ослабление ремня генератора. Чтобы это сделать, нужно извлечь датчик коленчатого вала и ослабить болт, который крепит генератор. Ослабив болт, нужно сдвинуть генератор и ослабить натяжение ремня. Откручиваем болты крепления водяного насоса и снимаем его, предварительно сняв с него ремень. Освободив натяжной и обходной ролики ремня, можно их открутить и извлечь. Следующий шаг — снятие крышки клапанов. Необходимо предварительно поснимать все патрубки, которые могут помешать ее снятию. Головку цилиндров лучше накрыть материей, чтобы не допустить попадания внутрь мелких частиц или грязи.
Чтобы обеспечить удобство по ремонтным работам, нужно снять пыльник и защиту двигателя Нивы Шевроле. Это удобство позволит ослабить болты крепления крышки ГРМ и открутить их. Крышка механизма снимается и извлекается шестерня распредвала, предварительно открутив ее болт крепления. Провести демонтаж гидронатяжителя можно следующим путем: снять масляную трубу и отвинтить два болта крепления, с последующим извлечением натяжителя вместе с башмаком. Теперь можно извлечь все шестерни (коленчатого вала, распредвала и масляного насоса) вместе с цепью. Необходимо установить новый сальник, который расположен на крышке ГРМ.
Подготовительные операции
Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.
Воздушные патрубки
Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.
Крепление клапанной крышки.
Двигатель без клапанной крышки.
Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.
Натяжной ролик кондиционера.

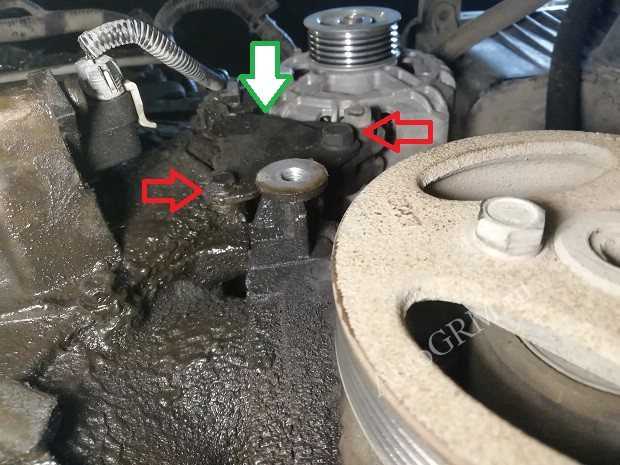

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.
Натяжной ролик сервисного ремня
Специальный инструмент
Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.
Самодельный ключ.
Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.
Шкив коленвала.
Откручиваем обводной ролик.
Обводной ролик.
Демонтируем усилительную пластину.
Пластина.

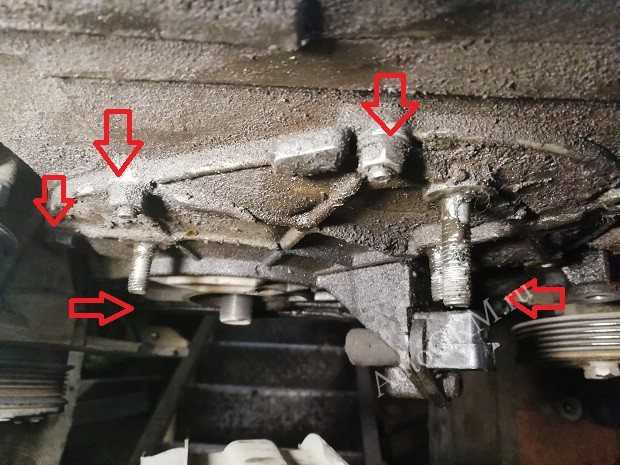

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.
Передняя крышка цепи ГРМ.
Выставляем верхнею мертвую точку

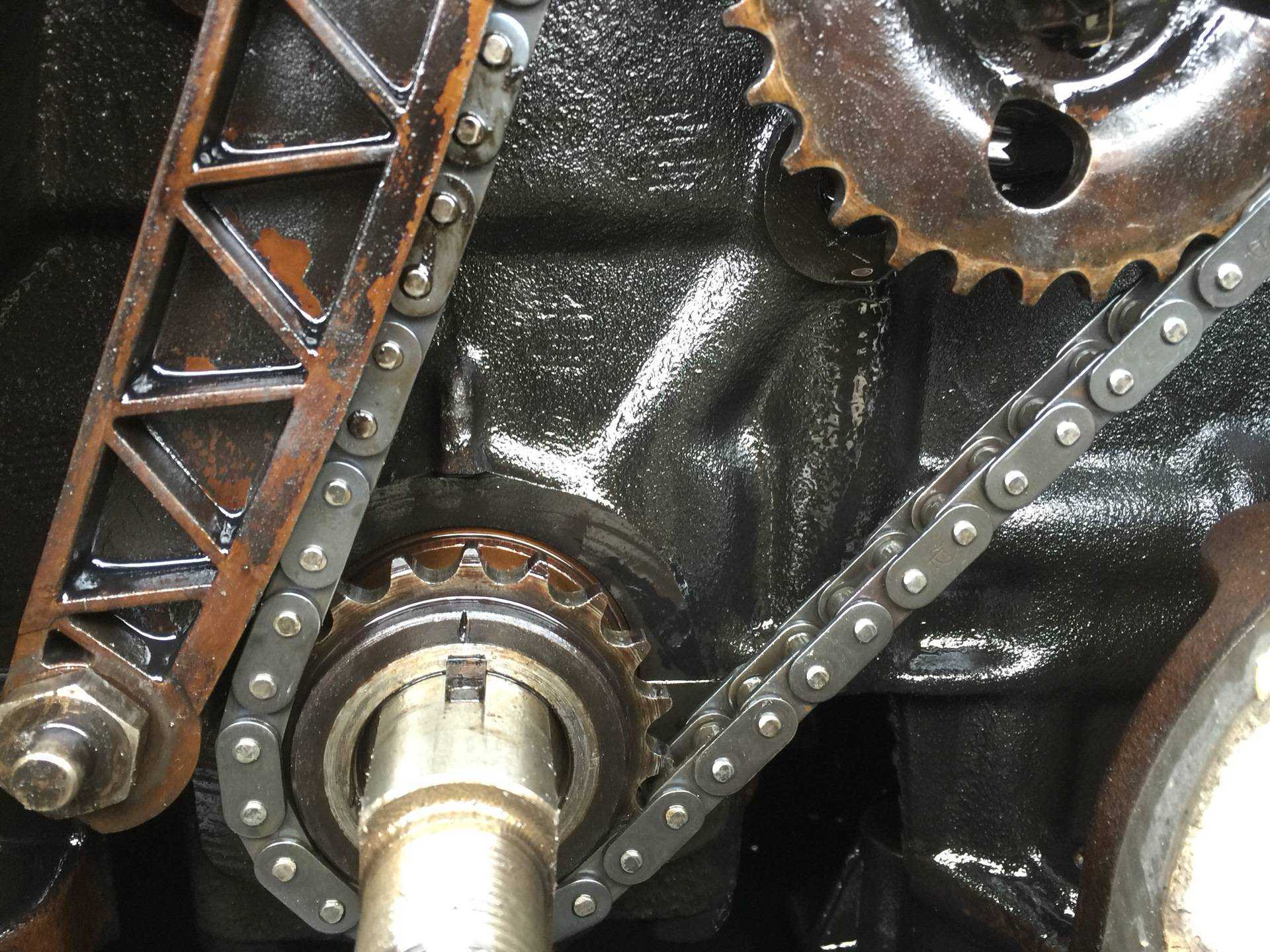

Шпонка на коленвале должна встать на против метки на блоке.
Метка коленвала.

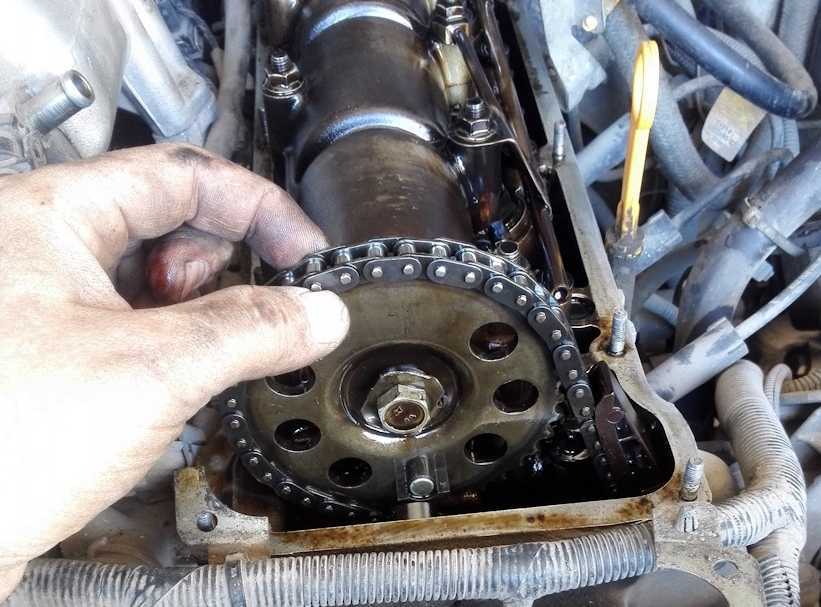

Метка на звездочки распредвала на против отлива корпуса распредвала.
Метка распредвала.

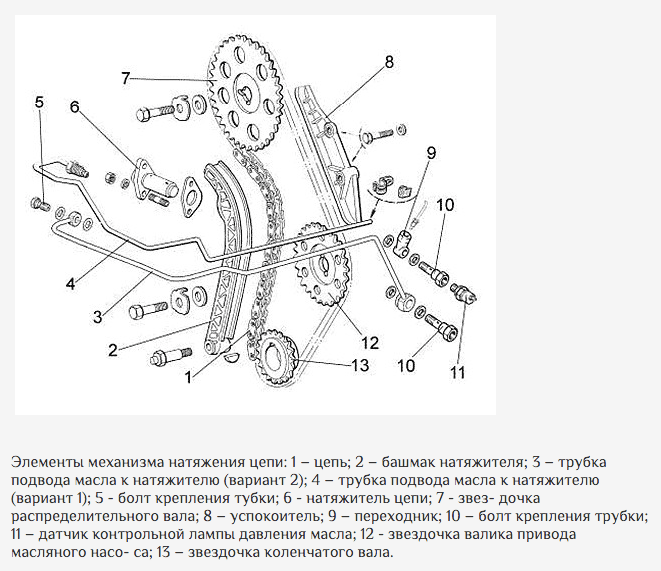

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.
Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.
Башмак натяжителя.

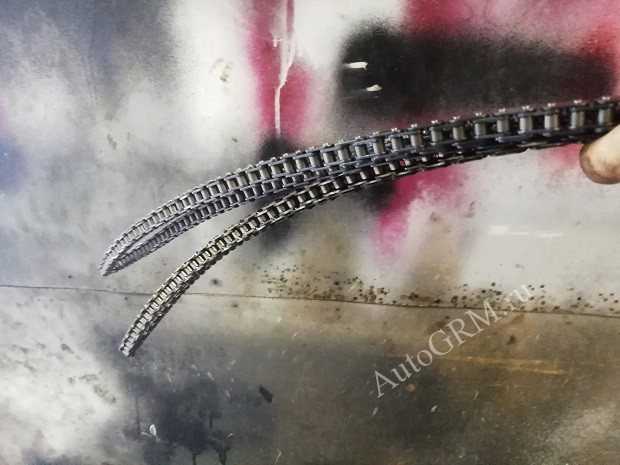

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.
Старая цепь ГРМ.
Установка новых деталей
Производится замена старого сальника коленчатого вала на новый. Для этого предварительно подготавливается для него место, путем зачистки. Перед установкой нового сальника, его следует смазать маслом и поставить на подготовленное место с помощью оправки. С помощью молотка, устанавливается болт крепления на башмаке. Движения молотком должны мыть легкими, чтобы не повредить детали. После того как башмак установлен, необходимо провести проверку, чтобы не было подвижности башмака на оси, и завинтить болт на место.

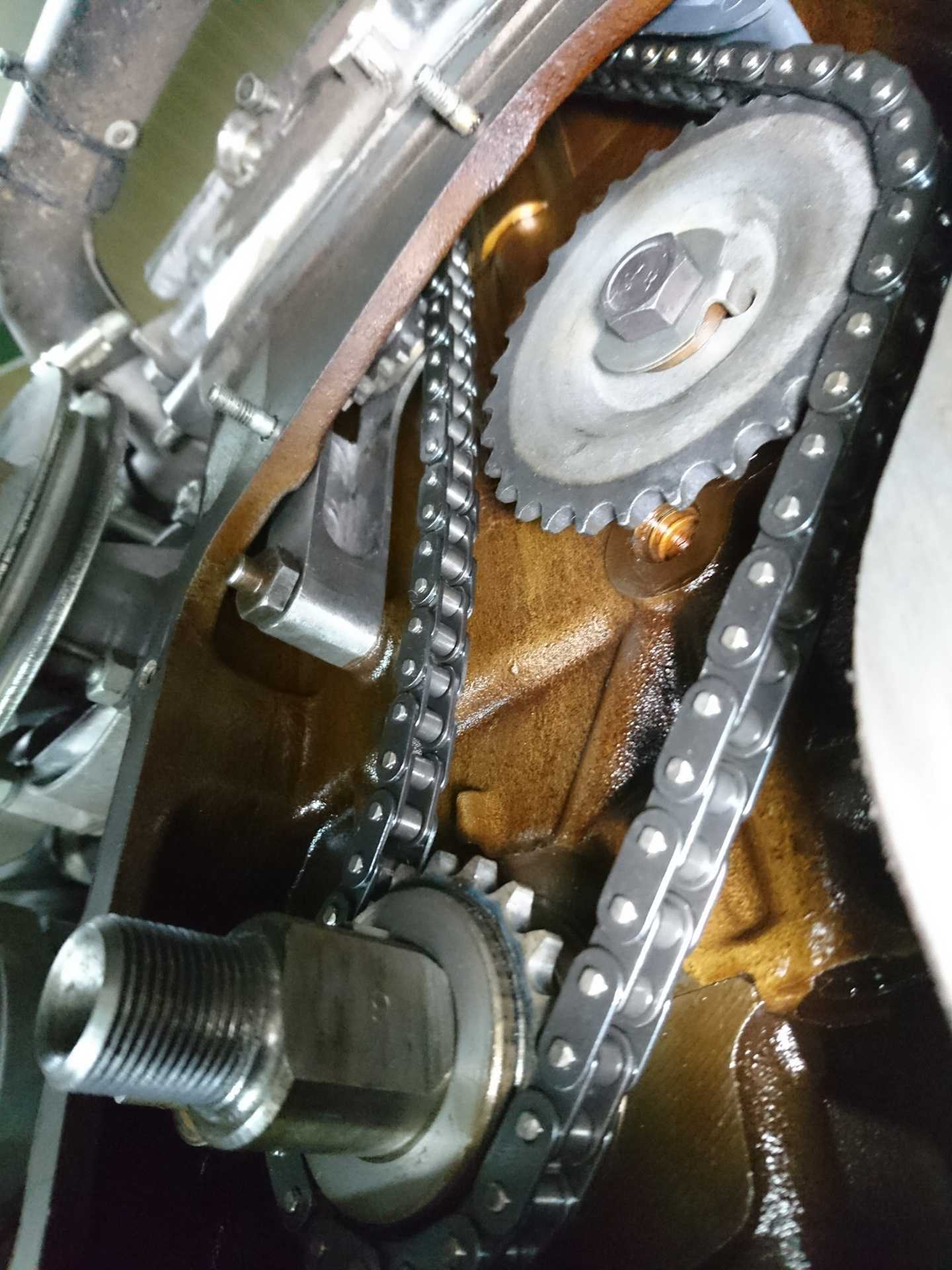

Установка новых шестерней должна строго совпадать с метками. Установите фиксатор, если он не садится на место, можно слегка поработать напильником. Но не переусердствуйте, фиксатор должен заходить в паз плотно и загибаться под прямым углом.
Цепь необходимо смазать моторным маслом и надевать на шестерни в следующей последовательности, натягивая ее от звездочки к звездочке:
- Шестерня коленчатого вала;
- Маслонасоса;
- Распределительного вала.
Следует также соблюдать расположение валов . Устанавливается натяжитель на место и проверяется повторно, совпадают ли метки с натяжением цепи. Проверку завершите завинчиванием болтов на шестернях. Установленную прокладку на крышке ГРМ дополнительно рекомендуется смазать герметиком и установить ее на свое место. Теперь переходим к установке шкива и затягиванию болтов, фиксирующих крышку.
Устанавливаются оба ролика ремня на место и затягиваются ключом. Помпа ставится на место, предварительно смазывая ее герметиком. Включается четвертая передача, и до упора затягивается гайка шкива. Теперь возвращаются все патрубки, шланги, разъемы на место и устанавливается радиатор и вентилятор. В расширительный бачок заливается тосол до уровня и производится запуск двигателя авто. Проверяем звук работы двигателя в течение двух минут. Убеждаемся, что Нива работает, возвращаем на место пыльник и защиту.
Сделав замену цепи ГРМ и износившихся деталей механизма, можно с уверенностью сказать, что сложного ничего нет, необходимо лишь соблюдать последовательность выполнения ремонта.
Замена маслоотражательных колпачков механизма газораспределения Ваз 21213, 21214 Нива
Выворачиваем свечным ключом из головки блока цилиндров свечи зажигания. Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). Поворачиваем коленчатый вал до момента совпадения метки на его шкиве с меткой на крышке привода распределительного вала. Снимаем корпус распределительного вала и рычаги привода клапанов (см. Снятие распределительного вала и рычагов привода клапанов впрыскового двигателя, Снятие распределительного вала и рычагов привода клапанов карбюраторного двигателя). В этом положении коленчатого вала (поршни 1-го и 4-го цилиндров находятся в ВМТ) меняем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров.
Через свечное отверстие вставляем между днищем поршня и тарелкой клапана (на котором меняем колпачок) пруток из мягкого металла, диаметром около 8 мм.
Устанавливаем рассухариватель клапанов. Подпятник рассухаривателя упираем в тарелку клапана, а зацепной рычаг заводим за гайку, навернутую на шпильку крепления корпуса подшипников распределительного вала.
Сжимаем рассухаривателем пружины клапана.
. и извлекаем щипцами (или пинцетом) сухари.
Снимаем тарелку клапана.
. наружную и внутреннюю пружины.
. а также верхнюю и нижнюю опорные шайбы пружин.
Щипцами снимаем маслоотражательный колпачок с направляющей втулки клапана.
При отсутствии щипцов поддеваем двумя отвертками маслоотражательный колпачок и снимаем его.
Операцию выполняем осторожно, чтобы не повредить хрупкую направляющую втулку. Смазав рабочую кромку нового маслоотражательного колпачка моторным маслом, аккуратно надеваем его на стержень клапана. Смазав рабочую кромку нового маслоотражательного колпачка моторным маслом, аккуратно надеваем его на стержень клапана
Смазав рабочую кромку нового маслоотражательного колпачка моторным маслом, аккуратно надеваем его на стержень клапана.
Через высокую головку «на 12» или оправку напрессовываем колпачок на направляющую втулку клапана.
Собираем клапанный механизм в обратной последовательности. Извлекаем пруток из свечного отверстия. После замены маслоотражательных колпачков клапанов 1-го и 4-го цилиндров, проворачиваем коленчатый вал на 180° (поддерживая цепь привода распределительного вала так, чтобы ее не защемить) и меняем колпачки клапанов 2-го и 3-го цилиндров. Сборку механизма газораспределения проводим в обратной последовательности. На карбюраторном двигателе регулируем натяжение цепи и тепловые зазоры в приводе клапанов.
Подмена натяжителя цепи на ВАЗ 21213, ВАЗ 21214, ВАЗ 2131

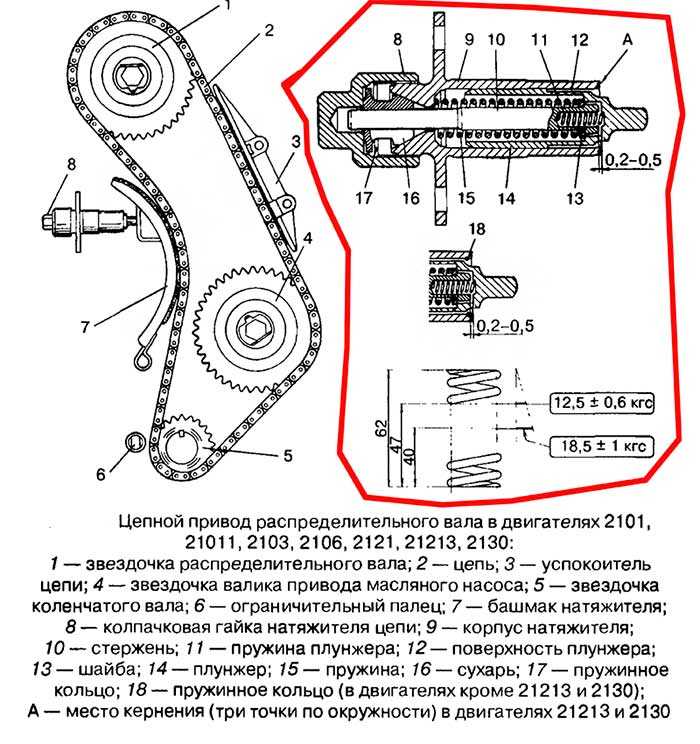

Натяжитель цепи как уже понятно из его наименования, он нужен только для того чтоб натягивать цепь чтоб она не ослабела во время работы мотора, итак вот с течением времени данная деталь ломается по различным причинам это происходит, время от времени просто от очень огромных нагрузок не выдержав данный натяжитель ломается, например держите вы длительное время обороты мотора в красноватой зоне, тем натяжитель не выдерживает и ломается, но так же он может сломаться от того что он не очень крепкий, например на рынке сейчас находится сильно много данных натяжителей очень отвратительного свойства которые вправду очень стремительно выходят из строя и их после чего нужно будет поменять на новый, а о том как это сделать вы и узнаете из данной статьи.
Для того чтоб поменять натяжитель цепи, для вас необходимо будет запастись: Главным набором гаечных ключей в каком будут находиться самые главные ключи которые вы фактически всюду используете в автомобиле!
Где находится натяжитель цепи?
Он размещается с боковой части мотора, его можно будет беспрепятственно отыскать кстати если подойти к автомобилю с правой стороны подкапотного места (Отсчёт начинается от задней части автомобиля и до фронтальной), там ещё рядом установлена аккумуляторная батарея и стоит стандартный инжекторный ресивер в виде изогнутых труб (Он белоснежного цвета), итак вот когда вы встанете с этой самой правой стороны, разыщите то место которое обозначено на фото, это и есть тот натяжитель.
На фото выше есть один аспект, там стоит совсем другой натяжитель который некогда не ставился на автомобили Нива, итак вот на форму данного натяжителя особенного внимания не обращайте, а просто примерно узнайте где он находиться и всё! (От родного натяжителя будет ещё исходить трубка, вы сходу поймёте просто внимательнее поглядите и всё он находиться фактически в средней части мотора)
Натяжитель цепи автоматический РУСМАШ (ПИЛОТ) ВАЗ 21214 /Нива/, 2123 /Нива-Шевроле/
- Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
- Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
- Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
- Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
- Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.
Самовывоз в Москве
- Описание
- Отзывы
ПРИМЕНЯЕМОСТЬ: двигатели ВАЗ 21214 (Нива), 2123 (Нива-Шевроле).
Натяжитель цепи автоматический «РУСМАШ» «ПИЛОТ»
Автоматический натяжитель цепи (АНЦ) «Пилот» предназначен для установки вместо штатного натяжителя цепи на автомобили ВАЗ классического семейства. АНЦ «Пилот» после установки не требует обслуживания и полностью автоматически подтягивает цепь автомобиля по мере её растяжения. Выгодно отличается от аналогов тем, что не требует подвода масляной магистрали, что исключает её перетирание и потерю давления масла. В конструкции отсутствуют плунжерные элементы, что исключает заклинивание натяжителя! Шаг перемещения натяжителя составляет всего 1 мм, что позволяет оптимально отслеживать натяжение цепи. За счёт выверенного усилия натяжения пружины АНЦ «Пилот» практически не изнашивает башмак натяжителя цепи. В результате установки существенно снижается шум двигателя, а также увеличивается ресурс всех узлов ГРМ за счёт правильного натяжения цепи.
Установка зажигания шевроле нива инжектор
Часть 2. Клапан + поршень = ремонт Нива шевроле NIVA Chevrolet 4+4
Метки ГРМ ВАЗ(LADA) 21214 НИВА
Метки ГРМ ВАЗ(LADA) 21214 НИВА
Как правильно выставить метки грм на ваз 2131
Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам!
шевроле нива замена грм
А СЛАБО ВЫСТАВИТЬ грм В НОЛЬ? установка распредвала, цепи и здездочки меток ГРМ
Установка распредвала, цепи, зажигания, по меткам, ВАЗ (классика). Сделай Сам!
Батюшкин Нива шевроле NIVA Chevrolet 4+4 снова на ремонте
Теория ДВС: Мотор 2103 с головой 21214 с рег. звездой (современный)
Часть 2. Клапан + поршень = ремонт Нива шевроле NIVA Chevrolet 4+4
Метки ГРМ ВАЗ(LADA) 21214 НИВА
Позднее зажигание на инжекторной Ниве
Метки ГРМ ВАЗ(LADA) 21214 НИВА
Как правильно выставить метки грм на ваз 2131
Батюшкин Нива шевроле NIVA Chevrolet 4+4 снова на ремонте
шевроле нива замена грм
Регулировка клапанов ВАЗ 2121 НИВА инжектор. Adjustment valves of VAZ 2121 NIVA injector
Как проверить модуль зажигания, катушку зажигания и бронепровода?!
Раскидываем провода зажигания
Проверка/регулировка установки угла опережения зажигания
Углом опережения зажигания называется угол, на который поворачивается коленчатый вал между моментами воспламенения смеси в каждом очередном цилиндре. Измерение производится относительно ВМТ конца такта сжатия соответствующего поршня, результат выражается в углах до или после ВМТ
В идеале воспламенение воздушно-топливной смеси в камере сгорания цилиндра должно производиться в момент прохождения поршнем положения ВМТ конца такта сжатия. При этом взрывообразно нарастающее давление в цилиндре будет толкать поршень вниз, вызывая тем самым вращение коленчатого вала двигателя. Ввиду того, что искрообразование между электродами свечи/воспламенение смеси занимает некоторое время (доли секунды), поджиг должен производиться немного раньше момента достижения поршнем положения ВМТ, иначе максимальное толкающее поршень давление не будет достигнуто, что приведет к снижению развиваемого двигателем крутящего момента.
Если установить угол опережения зажигания на 10° перед ВМТ, то воспламенение воздушно-топливной смеси в каждом из цилиндров будет происходить в момент, когда соответствующий поршень займет соответствующее положение (10° перед ВМТ конца своего такта сжатия). Сказанное остается верным лишь во время работы двигателя на холостых оборотах. Добиться максимальной эффективности отдачи двигателя/экономии расхода топлива можно добиться, если процесс сгорания смеси в цилиндрах будет завершаться в пределах 23° после ВМТ соответствующего поршня.
По мере нарастания оборотов двигателя поршни начинают двигаться быстрее, при этом свечи зажигания должны производить воспламенение воздушно-топливной смеси так, чтобы ее сгорание происходило даже немного ранее момента, когда соответствующий поршень достигнет положения ВМТ. При установке слишком раннего зажигания нарастающее давление в цилиндре будет препятствовать продвижению поршня вверх, что приводит к возникновению характерного стука, в просторечии именуемого детонацией. Слишком позднее зажигание, как уже говорилось выше, приводит к заметному снижению эффективности отдачи двигателя.
На ободе шкива коленчатого вала и крышке привода ГРМ предусмотрены специальные установочные метки. При этом метка на шкиве соответствует положению ВМТ конца такта сжатия поршня первого цилиндра, к проводу свечи зажигания которого следует подключать стробоскоп при проверке/регулировке установки угла опережения зажигания (следите, чтобы электропроводка подключения стробоскопа не касалась лопастей вентилятора системы охлаждения!). При этом вспышки лампы будут происходить синхронно моментам искрообразования между электродами данной свечи. Направив луч стробоскопа на обод шкива, можно легко определить положение поршня первого цилиндра в момент начала воспламенения смеси, — метка на ободе шкива “замрет” напротив соответствующего деления закрепленной на крышке привода ГРМ шкалы. В ходе регулировки опережения зажигания необходимо добиться соответствия нормативным для данной модели автомобиля требованиям (см. далее).
Установка новых деталей
Производится замена старого сальника коленчатого вала на новый. Для этого предварительно подготавливается для него место, путем зачистки. Перед установкой нового сальника, его следует смазать маслом и поставить на подготовленное место с помощью оправки. С помощью молотка, устанавливается болт крепления на башмаке. Движения молотком должны мыть легкими, чтобы не повредить детали. После того как башмак установлен, необходимо провести проверку, чтобы не было подвижности башмака на оси, и завинтить болт на место.
Установка новых шестерней должна строго совпадать с метками. Установите фиксатор, если он не садится на место, можно слегка поработать напильником. Но не переусердствуйте, фиксатор должен заходить в паз плотно и загибаться под прямым углом.
Цепь необходимо смазать моторным маслом и надевать на шестерни в следующей последовательности, натягивая ее от звездочки к звездочке:
- Шестерня коленчатого вала;
- Маслонасоса;
- Распределительного вала.
Следует также соблюдать расположение валов . Устанавливается натяжитель на место и проверяется повторно, совпадают ли метки с натяжением цепи. Проверку завершите завинчиванием болтов на шестернях. Установленную прокладку на крышке ГРМ дополнительно рекомендуется смазать герметиком и установить ее на свое место. Теперь переходим к установке шкива и затягиванию болтов, фиксирующих крышку.
Устанавливаются оба ролика ремня на место и затягиваются ключом. Помпа ставится на место, предварительно смазывая ее герметиком.
Включается четвертая передача, и до упора затягивается гайка шкива. Теперь возвращаются все патрубки, шланги, разъемы на место и устанавливается радиатор и вентилятор. В расширительный бачок заливается тосол до уровня и производится запуск двигателя авто. Проверяем звук работы двигателя в течение двух минут. Убеждаемся, что Нива работает, возвращаем на место пыльник и защиту.
Сделав замену цепи ГРМ и износившихся деталей механизма, можно с уверенностью сказать, что сложного ничего нет, необходимо лишь соблюдать последовательность выполнения ремонта.
Проверку и установку фаз газораспределения на автомобиле Нива Шевроле выполняют каждый раз при наличие подозрения на сбой фазы. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
- В первую очередь производим демонтаж крышки головки блока цилиндров.
- Специальным ключом, вращаем шкив коленчатого вала до тех пор, пока метка на звездочке не совпадет с меткой на корпусе распределительного вала. Если цепь установлена правильно, параллельно с этим должны совпасть метки на шкиву коленчатого вала и крышки цепи привода ГРМ.
- В случае если метки не совпадают, то необходимо перебросить на одно или несколько звеньев цепь привода распределительного вала. Для этого большой плоской отверткой или небольшим зубилом разгибаем лепестки стопорной шайбы болта крепления звездочки.
- Блокируем коленчатый вал от проворачивания, включив первую передачу и накидным ключом откручиваем болт крепления звездочки.
- Снимаем болт вместе с установленной под ним стопорной пластиной. Если пластина достаточно сильно изношена, замените ее на новую.
- После чего производим демонтаж натяжителя цепи привода ГРМ.
- Снимите звездочку вместе с цепью, после чего перекиньте звено в нужную сторону и снова оденьте звездочку с цепью на фланец распределительного вала. Закрепите звездочку и проверните коленчатый вал на несколько оборотов и снова совместите метки. Если они совпадают на звездочке и корпусе, а так же на шкиве и крышке, то окончательно затяните болт крепления звездочки и заверните края стопорной пластины.
- Сборку снятых элементов выполните в обратной последовательности.
На этом ремонтные работы по завершены.
Тема данного раздела – грм нива. Именно так набирают в поисковиках желающие починить данный узел. Если сравнивать двигатель с организмом человека, механизм газораспределения (в дальнейшем ГРМ), это мышечная ткань, связки и сухожилия. То есть все то, что передает основные элементы движения. Задающим ритм, является коленчатый вал двигателя, а уже от него, посредством цепи и звезд, приводятся во вращение распределительный вал и масляный насос. В двух отдельных статьях я подробно расскажу про цепь и звезды. Здесь я хочу написать о механизме в целом, а главное, почему он доставляет столько неприятностей, хотя во всем мире цепные двигатели считаются относительно «беспроблемными долгожителями».
Верхняя мертвая точка (вмт) для поршня № 1 – установка
1 Движение поршня от нижнего до верхнего положения называется ходом поршня. Верхняя мертвая точка — точка наивысшего положения, занимаемого поршнем при вращении коленчатого вала. Поскольку поршень за рабочий цикл дважды достигает своего наивысшего положения (один раз — в конце такта сжатия и еще раз — в конце такта выпуска), за ВМТ обычно принимают наивысшее положение поршня в конце такта сжатия.
2 Установка поршня в ВМТ — основная процедура для многих операций, таких как регулировка зазора в механизме привода клапанов, замена цепи ГРМ и звездочек распредвала/коленвала.
3 Перед началом этой процедуры установите рычаг (селектор) КПП в нейтральное положение и затяните стояночный тормоз (или подклиньте задние колеса). Отключите систему зажигания, отсоединив разъемы первичной цепи от блока катушек зажигания/модуля зажигания (см. главу 5). Снимите также давление в топливной системе (см. главу 4А, параграф 12).
4 Чтобы установить любой поршень в ВМТ, коленвал следует проворачивать только по часовой стрелке (если смотреть со стороны цепи ГРМ). Это можно сделать одним из следующих способов:
а) Предпочтительный способ. Коленвал проворачивают головкой с воротком («трещоткой») за болт крапления шкива коленвала.
б) Можно попросить помощника короткими включениями стартера (ключ—в замке зажигания) провернуть стартер. Для точной установки коленвала все равно потребуется головка с воротком. Проследите за тем, чтобы помощник к этому моменту уже покинул салон автомобиля, вынув из замка ключ зажигания.
5 Выверните свечи и установите компрессометр в свечное отверстие первого цилиндра (см. рис. 3.5)
Рис. 3.5. Для определения ВМТ поршня цилиндра № 1 такта сжатия компрессометр установите в свечное отверстие цилиндра № 1
(прибор с резьбовым наконечником и гибким шлангом длиной сантиметров пятнадцать использовать предпочтительнее).
6 Проворачивайте коленвал по часовой стрелке до тех пор, пока стрелка манометра не начнет подниматься, указывая на такт сжатия
7 После того как такт сжатия начался, ппршень цилиндра № 1 надо установить в наивысшее положение, что и будет соответствовать его ВМТ.
8 Продолжайте проворачивать коленвал до тех пор, пока метка на демпфере коленвала не совпадет с цифрой «О» (ВМТ) на крышке привода ГРМ (см. рис. 3.8).
Рис. 3.8. Совместите метку на демпфере коленвала с о на шкале на крышке цепи привода ГРМ
В этой точке поршень цилиндра № 1 находится в ВМТ такта сжатия. Если же метки совпали, а компрессии нет, то это означает, что поршень находится в ВМТ такта выпуска. Сделайте еще один полный (360°) оборот коленвала.
Примечание. Если компрессометр недоступен, можно вставить какой-нибудь тупой предмет в свечное отверстие № 1 и затем, по мере проворачивания коленвала, определить начало такта сжатия по шипению выходящего воздуха. Оставшаяся часть процедуры идентична вышеописанной.
9 После того как поршень № 1 будет установлен в ВМТ такта сжатия, остальные поршни можно поочередно установить в это же положение, проворачивая коленвал всякий раз еще на 180°, в соответствии с порядком зажигания (см. Спецификации). Например, провернув коленвал на 1 80° (от ВМТ поршня цилиндра № 1), ВМТ такта сжатия займет поршень цилиндра № 3.
