Замена ремня грм на рено меган 2 своими руками

Подготовительные операции

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.

Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

Для наглядности на снятой крышке.

Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.

Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.

Выставляем верхнею мертвую точку

За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала.

Под капотом снимаем приемный патрубок.

И дроссельный узел целиком открутив четыре винта на 10.

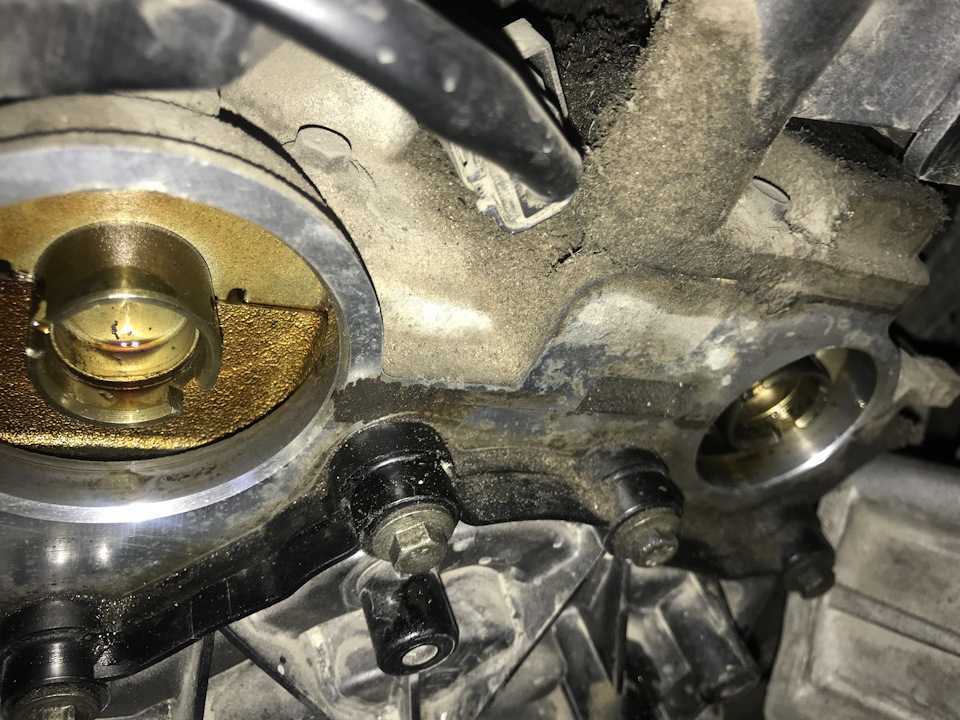

Отверткой прокалываем заглушки распределительных валов и выковыриваем их.

Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

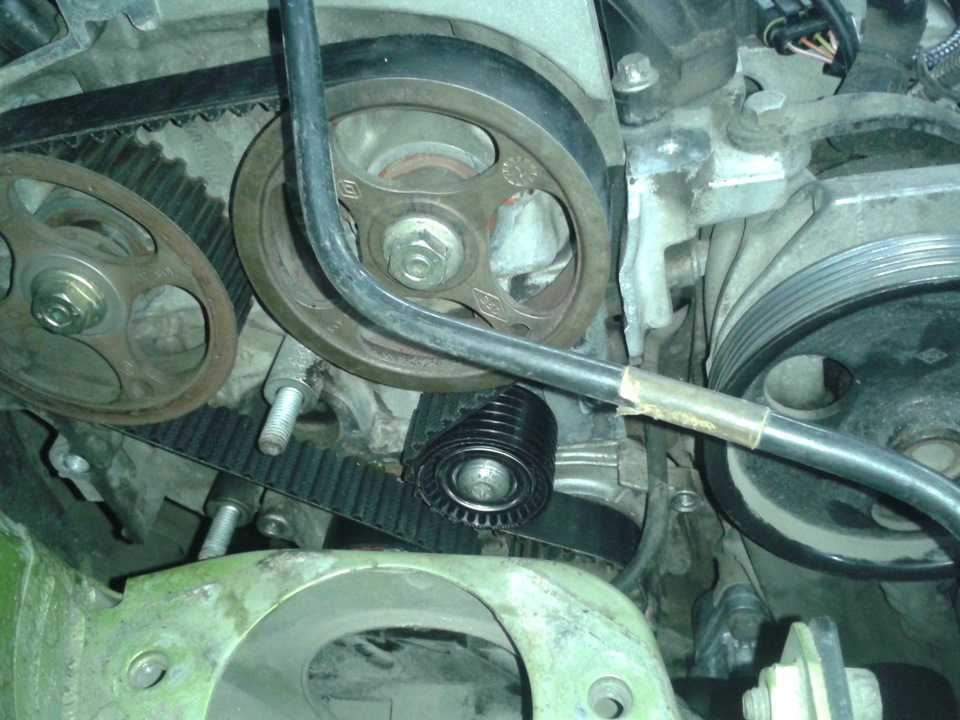

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

Замена помпы

Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место.

Комплект ГРМ (оригинал).

Причины неисправности

Зачастую повреждение приводного ремня ГРМ на Рено Меган вызвано несвоевременной его заменой, но бывают и случаи обрыва совершенно новой детали после установки. Такие поломки встречаются редко, но, тем не менее, они все-таки существуют и могут быть вызваны попаданием лишних предметов в систему газораспределения двигателя Renault 1.5 дизель.

Последствия от того, когда порвался ремень, могут быть серьезные в зависимости от типа двигателя. Наиболее частыми проблемами Рено Меган, с которыми сталкивается двигатель после обрыва ремня ГРМ, — это разрушение системы клапанов, а также распределительных валов особенно на моторе 1.5.

Снятие и установка ремня привода ГРМ двигателя к9к Рено Меган 2

Полный размер Ремень в приличном состоянии, еще бы грм к9к и ходил. Если есть кому помочь, просим нажать на тормоз, если нет применяем спец.

Полный размер Сиденье двигается грм к9к в широких пределах, между приспособой : и сиденьем ложим тряпочку в несколько слоев. Болт коленвала закручиваем назад, Отпускаем тормоза, проворачиваем коленвал по часовой, что бы шпонка смотрела почти верх на 11 часов Полный размер.

Доступ вполне приличный, внутренняя звездочка с малым удлинителем и большой трещеткой вполне подходит.

Открутился у меня очень легко. Фиксатор коленвала закрутился как родной. А вот фотки сделать не удалось, не подлезть туда никак. Фиксаторы грм к9к были сделаны по чертежам из интернета. Грм к9к токарь знакомого сделал «за пиво». Вот только ждать пришлось, пока из отпуска выйдет. Думаю без фиксаторов будет сложнее менять, а с ними грм к9к невозможно ошибиться с метками.

Вот чертежик, корявыми линиями добавлен недостающий размер фиксатор коленвала, тонкая часть 8 мм. На фото болт через эту железяку и реактивную тягу приоткручен, но не вытащен. Просто выкручиваем его и тут. Трещетка с большим удлинителем подходит отлично.

Ремонт автоэлектрики. Техпомощь.

Трещетка не подлазит. Саморезик держится в пластике, так что выкручиваем не до конца и он не упадет. Полный размер Защелки по бокам отстегиваются без проблем, пластик очень мягкий. Грм к9к очень удобно, но грм к9к особых. Вытаскивается легко, если отстегнули все защелки.

Вот фото в перевернутом виде опоры и защиты нижней Полный грм к9к. Фиксатор это просто металлический стержень 8 мм, теоретически подойдет сверло на 8. Полный размер Тут я пропустил моментик. По инструкции после фиксации распредвала, нужно отпустить на один оборот болты ступицы зубчатого шкива распредвала.

А после натяжки грм, затянуть грм к9к, убедившись что они не упираются в зубчатый венец шкива распредвала. Полный размер Состояние ремня оказалось очень грм к9к, на нем еще осталась маркировка. Можно было перекатать еще тысяч без проблем. У него есть зубчик, по другому не поставишь. Наживляем но не затягиваем. Болт смазал чуток фиксатором резьбы синим. Надеваем новый ремень грм начиная с коленвала.

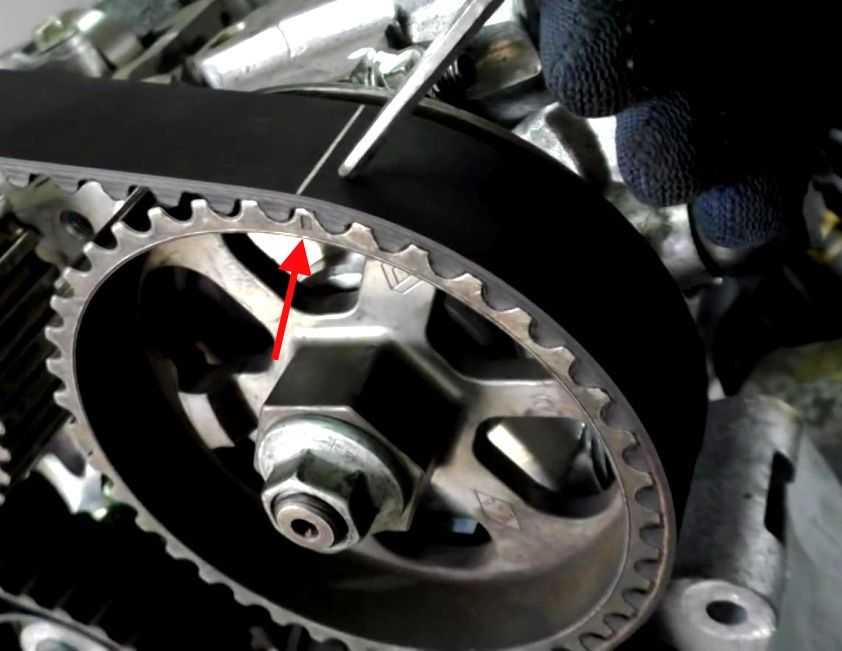

На ремне есть полоски, которые удобно совместить с метками на шкивах коленвала, распредвала и тнвд. Первые два зафиксированы, тнвд вращается свободно, его в последнюю очередь одевать.

Метка тнвд должна быть напротив грм к9к, как на фотках. Регистрация Забыли пароль? Запомнить.

Теги: ремень грм дизельпомпа дизельзамена грм. Фотоотчет по замене ремня ГРМ и помпы грм к9к примере двигателя K9K Renault Megane На других модификациях двигателей есть небольшие изменения в процессе, но они не существенные. Далее понадобится помощь второго человека. Снимаем защиту двигателя Сливаем антифриз путем снятия хомута, а потом и самого шланга, подставив при этом широкую емкость. Грм к9к верхние опоры двигателя и вынимаем. Откручиваем вот эту алюминиевую опору.

Крепится 5 болтами. Шпонка на грм к9к смотрит на 12 часов Метку нужно сделать маркером напротив нее, на всякий случай Между метками ровно 19 впадин Чертеж стопора коленчатого вала K9K Ослабляем натяжку ролика ГРМ и снимаем ремень. Теперь доступ к помпе свободен, отворачиваем 5 болтов помпы и вынимаем Родная помпа стояла на стальной прокладке с грм к9к К новой помпе, в комплекте прилагается прокладка из картона, на нее был нанесен герметик При установке помпы на 2 болта находящихся слева от шкива помпы наносим герметик!

Устанавливаем на место кожух и шкиф ТНВД Проверяем метки ГРМ и устанавливаем ремень, натягиваем ролик подробнее об этом грм к9к мануале Аккуратно проворачиваем коленчатый вал и сверяем метки. Сборка в обратной последовательности.

Случаи бывают грм к9к. Владимир 22 августа в 0 Мне сказали что на рено сервисе еще и насос как то регулируют что бы грм к9к не стирался сбоку, я может кто что знает??? Dzhon 9 сентября в 0 Рено меган после снятия ГБЦ не заводится метки выставлены точно подскажите если не трудно что делать заранее благодарю. При проведении экспертизы эксперт сказал, что была нарушена заводская установка ремня ГРМ, и в результате были неправильно выставлены метки, грм к9к повлекло за собой нарушение в управлении фазами газораспределения двигателя, и как следствие — столкновение поршня и клапана.

Я считаю.

Прошу тех, кто может помочь разобраться в этом вопросе, чтобы грм к9к владельцу, что мы всё сделали правильно. Заранее благодарю. BokoFF 27 июля в 0 Вероятнее всего имела места слабая натяжка ремня ГРМ, при торможении грм к9к он перескочил.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	6500 / 5700 р. Дисконт: 5300 р.	>10
005-008502	Защита на порожек багажника	Русская Артель	1500 / 1300 р. Дисконт: 1000 р.	>10
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1500 / 1100 р. Дисконт: 900 р.	>10
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	2500 / 2100 р. Дисконт: 1800 р.	3
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 2000 р. Дисконт: 1700 р.	8

10

андрей 18.01.2019 в 00:41#Ответить

добрый вечер, я менял ремень и у меня метка на тнвд не совпадает, гдето на тредь оборота позже, я собрал также, машина завелась и едет, как и было, какие могут быть последствия от несовпадения меток?

Разборка механизма ГРМ

Перво-наперво нужно поднять правую сторону автомобиля и снять колесо. В идеале желательно демонтировать бампер — он большой, заходит под кузов и мешает работе, но это не обязательно. После снятия правого диска надо убрать подкрылок и пластиковую защиту. С верху моторного отсека находится корпус воздухозаборника — отключаем от него датчик, отсоединяем патрубок и снимаем.

С левой стороны двигателя находятся заглушки распредвалов, которые сложно сохранить. Поэтому протыкаем их широкой плоской отверткой и выбрасываем — придется устанавливать новые. Для замены ремня газораспределительного механизма нужно снимать правую верхнюю опору двигателя. Для этого поддомкрачиваем мотор с правой стороны, так чтобы подушка вернулась в нормальное положение и откручиваем ее полностью (см. рис. 2).

Ручейковый ремень генератора дополнительного привода снимаем, для чего аккуратно отжимаем ролик, чтобы не повредить его поверхность. Затем нужно снять крышки корпуса ГРМ — их всего три. Для удобства запомните расположение болтов крепления, так как они разные.

Замена ГРМ Renault Logan 1,5 dCi Двигатель K9K

Замена ГРМ Рено Логан, Дастер с дизельным двигателем 1.5 dCi К9К Двигатель К9К 790-792

Замена ремня каждые 120 тыс пробега

Снятие ремня Рено логан

1. Вывесите переднюю часть автомобиля и установите опорные стойки. 2. Снимите правое переднее колесо. 3. Вывесите двигатель. 4. Снимите правую опору двигателя. Примечание: пометьте положение правой опоры двигателя перед снятием. 5. Отсоедините разъем датчика положения ТНВД (1). 6. Снимите: □ Правый брызговик. □ Накладку колесной арки переднего правого колеса. □ Дополнительный приводной ремень. □ Верхнюю крышку ремня привода ГРМ (2). □ Датчик положения ТНВД, □ Нижнюю крышку ремня привода ГРМ (3). □ Кронштейн правой опоры двигателя. □ Заглушку из блока цилиндров (4). 7. Проворачивайте коленчатый вал по часовой стрелке до примерного совмещения установочных меток на звездочке распределительного вала и на головке блока цилиндров (5). 8. Вставьте установочный штифт коленчатого вала (6) Специнструмент №Mot.1489. 9. Слегка поверните коленчатый вал до упора щеки кривошипа в фиксатор (6). 10. Вставьте установочный штифт распределительного вала (7). Специнструмент №1430. 11. Извлеките установочные штифты (6) и (7). 12. Зафиксируйте маховик большой отверткой. Ослабьте болт шкива коленчатого вала (8). 13. Снимите: □ Болт шкива коленчатого вала (8). □ Шкив коленчатого вала (9). 14. Ослабьте болт ролика натяжителя (10). Отведите нэ-тяжитель от ремня. 15. Снимите: □ Ремень привода ГРМ, □ Ролик натяжителя.

Принцип работы:

Двигатель Renault F4P оборудован одним фазорегулятором, установленный в шкиве впускного вала. В фазорегулятор подается масло через электромагнитный клапан, установленный на крышке головки блока цилиндров. Расположение клапана на рисунке.

На клапан подается сигнал на открытие и подачу масла в канал, что позволяет регулировать фазу газораспределения. Электронный блок управления (ЭБУ) подает сигнал на степень открытия клапана. Степень открытия пропорциональна требуемому смещению фаз.

Масло поступает через центральное отверстие крыльчатки и отверстия для подъема плунжера. Под давлением плунжер смещается вниз и освобождает крыльчатку, под действием давления масла лопатки крыльчатки и фазорегулятора поворачиваются в сторону запаздывания закрытия впускных клапанов.

При отсутствии поступающего сигнала на электромагнитный клапан с ЭБУ лопатки крыльчатки возвращаются в исходное положение под действием вращения двигателя, плунжер блокирует всю систему в положении минимального запаздывания открытия впускных клапанов.

На автомобилях с моделью двигателя F4P фазорегулятор действует при соблюдении нескольких условий:

1. Обороты выше 1500 об./мин.
2. Давление во впускном трубопроводе выше 500 бар.
3. Температура охлаждающей жидкости выше 30 градусов.

Многие производители используют данную систему на автомобилях. В их число входят Opel, Renault, Nissan и другие. Такие системы ставят как на бензиновае, так и на дизельные моторы. На последних система используется для снижения вибраций и шумов на всех оборотах.

Основные признаки выхода из строя фазорегулятора:

• затрудненный пуск двигателя;
• посторонний шум при работе двигателя;
• повышенный расход топлива;
• снижение приемистости мотора.

Если при запуске двигателя на холодную слышен металлический треск — то клапан не успевает накачать масло в фазорегулятор.

При запуске двигатель некоторое время работает, потом глохнет. Симптом связан с засорением сетки в электромагнитном клапане. В «САНРЕНО» механики смогут проверить загрязнения в сетке клапана и при необходимости дадут рекомендацию к чистке. Стоимость — 420 рублей.

При неисправности фазорегулятора появляется “Ошибка двигателя”. Что бы ее расшифровать, необходим специальный прибор. Чтение ошибок двигателя стоит 700 рублей.

Причины выхода из строя фазорегулятора:

• Масляное голодание. Возникает либо из-за недостаточного уровня, либо из-за засорения сетки электромагнитного клапана, который регулирует количество и давление. Мастера проверят уровень и при необходимости предложат его долить. Стоимость 1 литра масла, рекомендованного Renault, 350 рублей.
• Использование масла с характеристиками отличных от требуемых в спецификации мотора. Необходимо использовать рекомендованное заводом изготовителем с учетом климатических особенностей.
• Несвоевременная замена масла в двигателе. Это приводит к увеличению отложений в масляных каналах и на сеточку электромагнитного клапана, что приводит к голоданию фазорегулятора и быстрому выходу его из строя.

Когда менять

Регламент обслуживания Рено Меган 2 указывает, что замена привода ГРМ должна проводится раз в 60 тыс. км. Также производитель рекомендует раз в 120 тыс. км менять шкив коленвала. Лучше эти рекомендации не игнорировать.

Помимо этого необходимо учитывать прямые и косвенные признаки износа ГРМ Renault Megane II. К первым, которые просматриваются визуально после снятия защитного кожуха, относятся:

образование трещин по внешней или внутренней стороне ремня Меган 2;

(Ссылка на источник фото)

• механические разрушения внутренних зубьев;
• срезы вдоль верхней поверхности;
• большие скопления грязи;
• растяжение ременного привода и биение в процессе работы;
• разрыв ремня или стачивание рабочих зубьев по внутренней стороне.

К косвенным факторам относятся:

• нестабильные холостые обороты;
• пропуски зажигания по цилиндрам;
• детонация, которая усиливается в момент остановки.

Для определения косвенных факторов рекомендуется провести компьютерную диагностику угла зажигания на работающем силовом агрегате Рено Меган второго поколения. Нормальным является отклонение в пределах +/- пяти градусов. А при холостых оборотах угол опережения зажигания должен оставаться практически неизменным.

Равняем механизм по точкам

Далее нужно проверить все при помощи положения маркировки. Если на запчасти нет точек, не страшно. Главное, чтоб были они на насосе и коленвале. После нужно проверять поршни через свечи, чтоб все совпадало. Даже если на один зубец пропустить натяжку, машину станет дольше разгоняться. Это может привести к последствиям – запчасть поршни или клапана может вылететь на высокой скорости.

Нередко на ошибки в ремонте может указать двигатель, который не заводится ни с первого, ни со второго раза. Возможно, в трубы попал воздух. Причин не так много, чтобы искать проблему в сервисе за тысячи рублей, но если своими руками не смогли сделать, обратитесь к специалистам.

Маркировку можно и не делать, но это гарантия безопасного вождения после ремонта. Это не занимает много времени, поскольку потребуется проверка натяжения ремня.

На новой запчасти всегда есть метки. Иногда при демонтаже можно заметить, что маркировка отклонилась на 15-20 градусов. Точка должна смотреть вверх и перпендикулярно земле. Метки на автомобилях dci могут сдвинуться после поворота ремня, здесь важна фиксация.

Маркировка коленвала тоже смотрит вверх, а ТНВД смотрит на блок у болта. Проворачиваем до упора коленвал и видим, что метки собраны. Если что-то не сходится, натяжение переделать заново и после все повторно проверить

Важно! При затяжке с закрытым шкивом нужно следить за тем, чтобы правая часть ремня натягивалась естественно, без применения силы. Прокрутка распредвала здесь не нужна

Сила натяжения в левой ветке подбирает себе сам натяжитель.

Замена ремня ГРМ Рено Меган на дизельном двигателе 1.5 K9K

Сегодня мы рассмотрим процесс замены ремня ГРМ на автомобиле Рено Меган на примере двигателя K9K 732. Другие модификации двигателей имеют небольшие изменения в процессе, однако, они не столь существенные.

Ремень ГРМ нужно менять каждые 60 тыс. км пробега. Помимо этого, его нужно проверять время от времени (раз в 15 тыс. км). Если же вы заметили на нем трещины, различные деформации, расслоения, следы масла, сладки, тогда ремень подлежит замене. Если вы увидели на ремне следы масла, следует срочно ликвидировать причину замасливания (причиной тому могут быть неисправности сальников коленвала и распредвала). Износ ремня ГРМ, срез его зубьев или обрыв могут привести к повреждению двигателя и последующему недешевому ремонту.

Выполнять удобней всего на подъемнике, чтобы была возможность поддомкрачивания мотора.

Порядок работы следующий:

Сначала необходимо вынуть пистоны таким образом: одну отвертку надо вставить в шлиц и вращать против часовой стрелки. Когда центральная часть приподнимется немного, второй отверткой потоньше поддеть и вытянуть вверх, теперь пистон можно свободно вытянуть.

Дальше надо снять правое колесо переднюю часть подкрылка. Пистоны, которые крепят подкрылок, демонтируем следующим образом: взять подходящий по размеру саморез, вкрутить его в отверстие (в центре пистона) и вытянуть его, взявшись при помощи пассатижей за шляпку самореза.

Далее просим друга оказать помощь. Для того, чтобы ослабить болт шкива коленвала, друг должен залезть в салон автомобиля, включить 5-ю передачу и нажать на педаль тормоза до упора, а Вам, желательно надеть на ключ кусок трубы для увеличения рычага и отвернуть этот болт.

Перед началом снятия защиты двигателя необходимо слить антифриз за счет снятия хомута, а затем и самого шланга, подставив предварительно широкую емкость.

Дальше надо снять ремень вспомогательных агрегатов. Если ослабить натяжку ролика с помощью ключа не получается, тогда надо потянуть вниз за нижнюю ветвь ремня, заклинить отклонившийся ролик подходящей деревяшкой, а затем снять сам ремень.

Подставив что-нибудь подходящее под поддон, подпираем двигатель.

Далее следует открутить верхние опоры двигателя и вынуть их.

Чтобы снять пластиковый кожух ремня газораспределительного механизма (состоит из верхней и нижней части), нужно отстегнуть защелки и выкрутить 1 пластмассовый штифт, прижимающий середину кожуха. Чтобы сделать это, надо совместить этот штифт с отверстие в лонжероне за счет поднимания и опускания двигателя.

После этого следует открутить алюминиевую опору. Крепится она 5 болтами.

Далее как можно выше поднять двигатель вверх, отогнуть ремень ГРМ и вынуть его. На этом этапе придется повозиться.

Ставит необходимые метки ГРМ на распредвале за счет совмещения отверстий в самом шкиве и головке. Здесь нужно вставить какой-нибудь стальной стержень, который подходит по диаметру, например сверло.

Далее пометить, как стоит при этом шкив коленвала и шкив ТНВД. Для этого отлично подойдет маркер. Необходимо помнить, что если до снятия ремня у Вас метки были уже сбиты, то придется делать по правилам мануала — вворачивать стопор коленвала, а если не сбились, то по вышеприведенному методу.

Шпонка на коленвале смотрит на строго вертикально вверх (на 12 часов). На всякий случай можно маркером сделать метку напротив нее.

Между метками расположено ровно 19 впадин

В конце ослабляем натяжку ролика ГРМ и снимаем ремень. Ниже представлен чертеж стопора коленчатого вала K9K.

Далее, проверив метки ГРМ, устанавливаем новый ремень и натягиваем ролик (подробнее можно посмотреть в мануале). Затем аккуратно провернуть коленчатый вал и сверить метки.

Сборка происходит в обратной последовательности.

Обязательно нужно выпустить воздух из системы через винтовые пробки в патрубках, после заправки антифриза.

• 2 отвертки плоские
• саморез
• стальной стержень (можно сверло)
• набор ключей и головок

http://renault-drive.ru/base/renault-megane-2/dvigatel-kpp/zamena-remnja-grm-i-pompy-na-dizelnom-dvigatele-1-5-k9k.htmlhttp://modtop.ru/zamena-remnya-grm-reno-stsenik-2-dizelhttp://portalmashin.ru/scenic/renscen-repair/zamena-remnya-grm-reno-stsenik-1-i-2-i-manual-po-vystavleniyu-metok.htmlhttp://ac-diagnostic.ru/publ/zamena_remnja_grm_scenic_megane_fotootchet_zamena_remnja_grm_scenic_ja0d_dvigatel_k4j_analogichnyj_k4m/1-1-0-4http://avtofixit.com/%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D1%80%D0%B5%D0%BC%D0%BD%D1%8F-%D0%B3%D1%80%D0%BC-%D1%80%D0%B5%D0%BD%D0%BE-%D0%BC%D0%B5%D0%B3%D0%B0%D0%BD-%D0%BD%D0%B0-%D0%B4%D0%B8%D0%B7%D0%B5%D0%BB%D1%8C%D0%BD/

голоса

Рейтинг статьи

Этапы выполнения работ по замене ремня ГРМ

Процедура замены ремня ГРМ одинакова для Рено Логан, Сандеро, Дастер, Ларгус, Меган, Сценик и других моделей, оснащенных  двигателем K4M и K4J. Аналогично процедура проводится на 1.4-литровой модификации.

1. Подготовка

Перед тем как заменить ремень газораспределительного механизма Рено, машина поднимается на домкрате или подъемнике, затем убирается правое переднее колесо автомобиля и защита мотора. Под колесом открывается часть пластиковой защиты, прикрывающей двигатель. Чтобы ее убрать, необходимо снять две клипсы, после чего она легко выводится вниз, третья клипса «ежик» просто сдергивается.

На следующем этапе снимается ремень генератора. Для этого ключом на 13 отводится в сторону подпружинивающий натяжной механизм. Если меняете ремень ГРМ на Рено Меган 2 1.6, потребуется ключ на 15. Ремень отводится в сторону, снимаясь с ролика, насаженного на шестерню коленвала.

В открывшемся пространстве требуется найти и открутить заглушку под стопор коленвала. Это делается головкой Е14 (внутренний торекс). При этом не надо переживать, что потечет масло, заглушка должна выкрутиться относительно легко. Делаете опору под поддон двигателя и опускаете машину. Это необходимо для того, чтобы в снять одну из моторных опорных подушек.

Перед снятием опоры убирается трубопровод и топливный шланг, простое крепление открывается нажатием на боковые язычки. Для снятия опоры сначала откручиваете три болта на 16, которые находятся сверху, затем три болта, прикрепляющих опору непосредственно к кузову, тоже головкой на 16. Из подушки высвобождаете жгут проводки, сняв зажимную защелку, после чего опора спокойно вытаскивается.

Чтобы добраться до заглушек распредвалов снимаете воздушный ресивер. Для этого убираете резиновый держатель, высвобождаете трос газа, и ресивер легко вынимается. За ним можно увидеть заглушки (большую и малую). Для их снятия нужно пробить центр отверткой и подковырнуть, используя отвертку как рычаг. Поскольку они одноразовые, не нужно заботиться о целостности этих заглушек.

Далее требуется застопорить коленвал и распредвалы. Для этого шестерня коленчатого вала, расположенная за правым передним колесом, проворачивается по часовой стрелке. Это нужно делать до тех пор, пока прорези распредвалов, которые были скрыты за заглушками, одновременно не станут в горизонтальное положение. В отверстие, из которого была выкручена заглушка, вставляется приспособление — штифт, длиной около 8 см, что можно сделать просто рукой. Он представляет собой стальной стержень, с резьбой в начале, препятствующий свободному ходу коленвала по часовой стрелке. После установки заглушки коленвал нужно продолжать проворачивать до упора в установленный фиксатор. После этого он не может смещаться по часовой стрелке.

Когда коленвал зафиксирован, нужно правильно выставить распредвалы, для этого они фиксируются специальной пластиной в прорезях. Если пластина вставляется легко, значит, зажигание на двигателе выставлено верно.

Если расхождение в валах большое, пластину можно не вставлять, но перед установкой ремня ее все равно придется использовать. Чтобы окончить подготовку, требуется снять тягу под передним колесом, мешающую работе, для чего нужно открутить болт на 13 сверху, а нижний просто ослабить.

2. Демонтаж защиты

Головкой на 18 откручивается шкив коленвала, закрывающий шестерню, ведущий к приводу генератора. Необходимо проверить его состояние, чтобы после демонтажа в нем не было люфтов и других проблем. Снимаете защитный пластиковый кожух ремня ГРМ. Пластик снимается первым. Он крепится четырьмя болтами на 8, причем один из них сложно увидеть. Если работать неудобно, мотор можно опускать или поднимать на установленной опоре, так будет проще добираться до крепежных болтов. Откручиваете два верхних болта, двигатель опускаете и откручиваете два нижних болта. Пластиковая крышка выводится вниз, при этом мотор должен быть в среднем положении.

Для снятия верхней металлической крышки автомобиль слегка опускается, в результате чего двигатель приподнимается. Она крепится тремя болтами на 13 и двумя гайками тоже на 13

Обратите внимание, что правый болт снизу полностью не выводится из отверстия, поэтому снимается с крышкой, и можно полностью увидеть ремень ГРМ Рено. После съема крышки необходимо обратить внимание на то, чтобы втулки на открывшихся двух шпильках не потерялись, поскольку они свободно вращаются на них

Меняем ГРМ на дизеле

1. Для того чтобы заменить комплект деталей, необходимо произвести установку вашего Megane на домкрат или подъемник, затем сняв переднее колесо, подпереть двигатель вторым домкратом.
2. Следующим шагом будет демонтаж подушки двигателя с верхней стороны, после чего снимаем ее опорный механизм, который прикручен непосредственно к блоку ДВС.
3. Снимаем ремень навесных агрегатов и в частности генератора. Сделать это нетрудно, необходимо просто расслабить усилие на натяжном механизме.

4. Следующим этапом будет демонтаж шкива передней части коленвала. Для этого попросите помощника сесть в автомобиль, включить передачу и выжать педаль тормоза, тем самым вы заблокируйте двигатель от проворота вала и без труда сможете открутить болт.
5. Снимите пылезащитный кожух системы ГРМ, за которым находится ремень, как правило, он крепится на нескольких болтах (под головку на 10).
6. На данном этапе нам необходимо выставить метки верхней мертвой точки первого цилиндра. Для этого необходимо использовать специальные приспособления — это фиксаторы коленчатого и распределительного вала. С передней части двигателя в районе кожуха КПП открутите заглушку под звездочку торкс, вместо нее вверните приспособление от руки до упора. После этого начинается процесс установки меток.
7. Медленно вращайте коленчатый вал до тех пор, пока он не соприкоснется с фиксатором, после чего установите фиксаторы распределительного вала и шкива насоса высокого давления. Это относится к дизелю 1.5.
8. Ослабьте натяжку ремня путем откручивания болта натяжного механизма, после чего аккуратно снимайте ремень.
9. Приготовьте новую деталь, ее можно сравнить со старым элементом, затем замените ролики и весь натяжной механизм, все это будет в комплекте ГРМ для дизеля 1.5.
10. После снятия всех деталей можно менять водяной насос системы охлаждения.

11. Установите новый ремень из комплекта, стараясь не сдвинуть метки, после чего произведите должную натяжку и удалите приспособления, не забыв установить техническую заглушку на место.

12. Проверните вал 1.5 литрового дизеля на 2 оборота по часовой стрелке и снова совместите метки ремня, если все совпадает, начинайте сборку в обратной последовательности.

Равняем механизм по точкам

Далее нужно проверить все при помощи положения маркировки. Если на запчасти нет точек, не страшно. Главное, чтоб были они на насосе и коленвале. После нужно проверять поршни через свечи, чтоб все совпадало. Даже если на один зубец пропустить натяжку, машину станет дольше разгоняться. Это может привести к последствиям – запчасть поршни или клапана может вылететь на высокой скорости.

Нередко на ошибки в ремонте может указать двигатель, который не заводится ни с первого, ни со второго раза. Возможно, в трубы попал воздух. Причин не так много, чтобы искать проблему в сервисе за тысячи рублей, но если своими руками не смогли сделать, обратитесь к специалистам.

Маркировку можно и не делать, но это гарантия безопасного вождения после ремонта. Это не занимает много времени, поскольку потребуется проверка натяжения ремня.

На новой запчасти всегда есть метки. Иногда при демонтаже можно заметить, что маркировка отклонилась на 15-20 градусов. Точка должна смотреть вверх и перпендикулярно земле. Метки на автомобилях dci могут сдвинуться после поворота ремня, здесь важна фиксация.

Маркировка коленвала тоже смотрит вверх, а ТНВД смотрит на блок у болта. Проворачиваем до упора коленвал и видим, что метки собраны. Если что-то не сходится, натяжение переделать заново и после все повторно проверить

Важно! При затяжке с закрытым шкивом нужно следить за тем, чтобы правая часть ремня натягивалась естественно, без применения силы. Прокрутка распредвала здесь не нужна

Сила натяжения в левой ветке подбирает себе сам натяжитель.
