Замена фазорегулятора рено меган 2

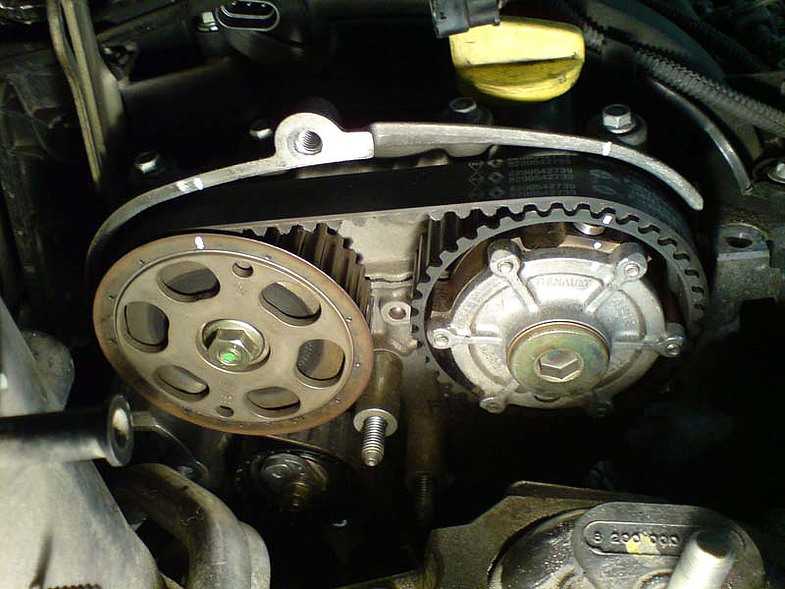

Как установить новый механизм РФГ

Отдельная история – работы не только по мониторингу состояния сальника фазорегулятора, а и сама процедура установки нового механизма РФГ на Renault Megane 2. Данный аспект довольно хорошо рассмотрен в различных тематических видео обзорах. Подобный процесс требует высокой квалификации, поэтому следует обратиться для его выполнения в автосервис.

В случае отсутствия профильной организации, которая сможет провести качественно работы, можно ремонт Рено Меган 2 сделать своими руками. Однако, необходимо внимательно подойти к вопросу изучения видео в данном направлении и соблюдать порядок работ, когда проводится замена фазорегулятора. Сначала извлекается сальник, как указано выше. Мотор Рено Меган 2 поддомкрачивается с помощью специальной «лапки» или идентичного предмета. После двигатель стопориться на совпадении рисок распредвала и коленвала. Демонтируются ролики и ременная передача ГРМ. После выкручиваются крепежи и фазорегулятор снимается.

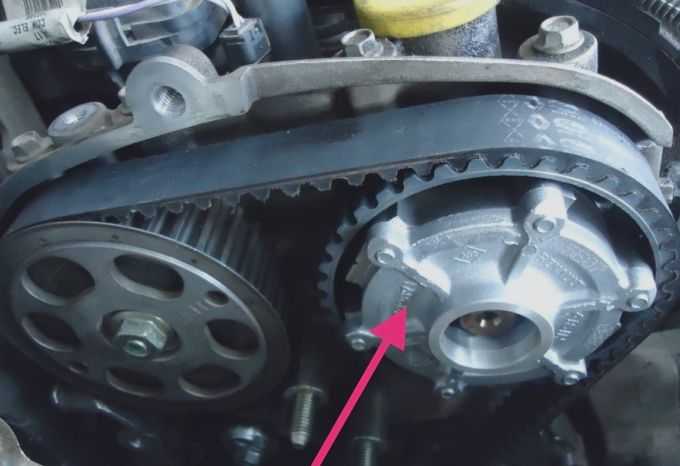

Демонтаж и чистка фазорегулятора

Проверку работы фазика можно выполнить и без демонтажа. Но для выполнения проверки по износу фазорегулятора его необходимо снять и разобрать. Чтобы найти где он находится нужно ориентироваться по переднему краю распредвала. В зависимости от конструкции мотора демонтаж самого фазорегулятора будет отличаться. Однако в любом случае, через его кожух перекинут ремень ГРМ. Поэтому нужно обеспечить доступ к ремню, а сам ремень нужно снять.

Отсоединив клапан всегда проверяйте состояние фильтрующей сетки. Если она грязная ее нужно почистить (промыть очистителем). Чтобы почистить сетку нужно аккуратно раздвинуть ее в месте защелкивания и демонтировать с посадочного места. Сетку можно промыть в бензине либо другой чистящей жидкости при помощи зубной щетки или другого нежесткого предмета.

Сам клапан фазорегулятора также можно очистить от масла и нагара (как снаружи, так и внутри, если это позволяет его конструкция) используя карбклинер. Если клапан чистый, то можно переходить к его проверке.

Специальные приспособления

Изготавливаем фиксатор коленвала

Для фиксатора коленвала потребуется болт с резьбой М10Х1.5 длинной не меньше 90 мм. Нарезаем резьбу до конца и на наждаке, ну или напильником стачиваем резьбу на длину 58 мм, тем самым у нас получится диаметр 8. Что бы получить размер 68 подкладываем шайбы. Выглядит это так.

Самый главный размер здесь это 68 он должен быть выдержан четко. Остальные можно сделать плюс, минус.

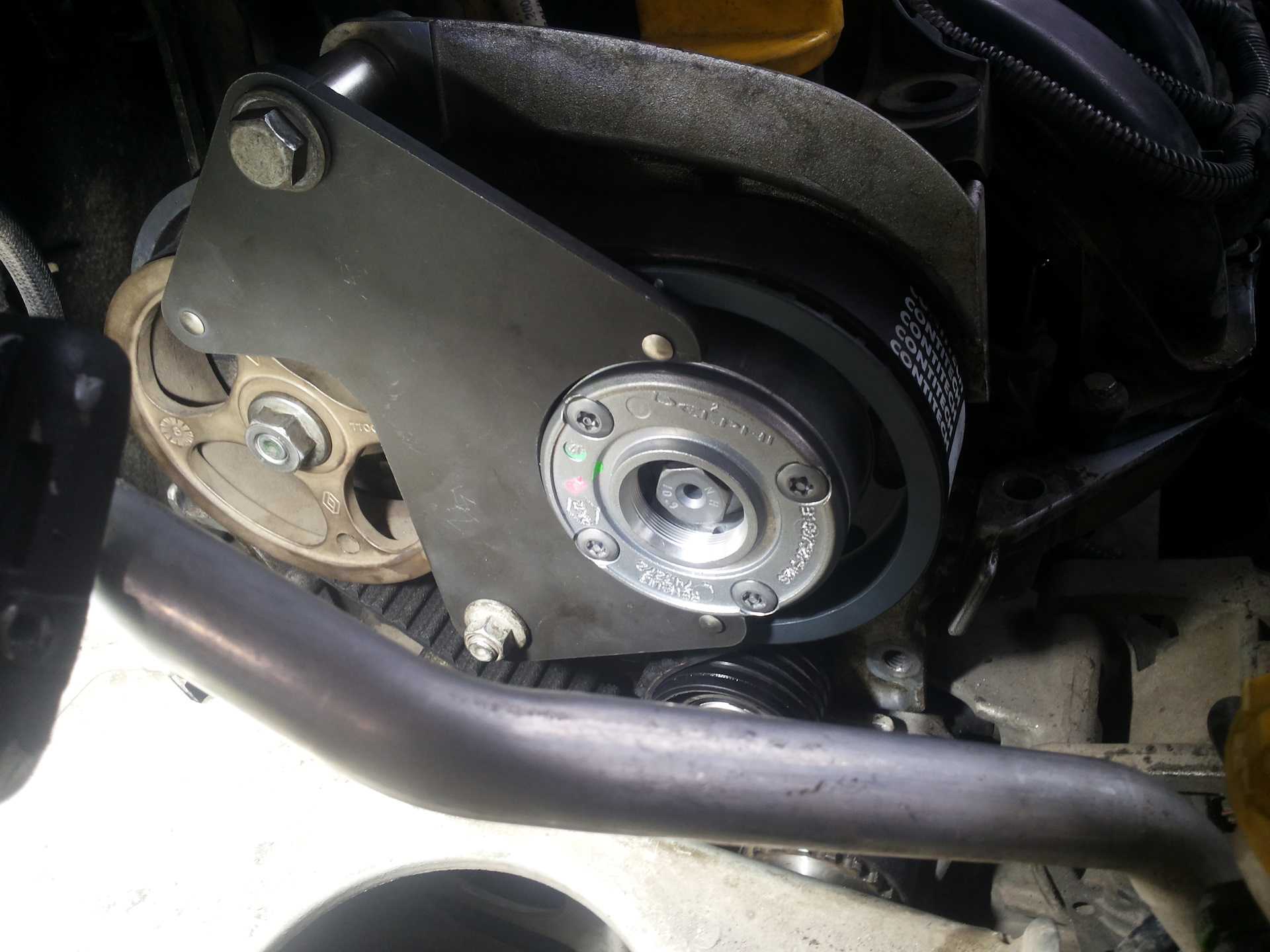

Изготавливаем фиксатор распредвала.

Фиксатор распредвалов сделать еще проще. Берем подходящею по размеру пластину или уголок шириной 5 мм и делаем небольшой паз по размерам. Все просто.

Можно и не заморачиватся а купить здесь:

Как сменить механизм?

Если возможности обратиться в сервис нет или есть желание работать самостоятельно, необходимо быть предельно осторожным и внимательным при работе, а также изучить видео по соответствующей теме.

Первым шагом удаляется сальник, так, как это описано в первой части статьи. Затем двигатель Меган приподнимается на опоре, для этого служит специально предназначенная для этого «лапка» или любой другой подходящий предмет. Затем фиксируются метками положения распределительного и коленчатого вала, снимается ремень и ролики ГРМ. После этого откручиваются крепления распределителя фаз, и производится его извлечение.

Как проверить фазорегулятор

Существует один простой метод, как можно проверить, работает фазорегулятор в двигателе или нет. Для этого необходимы лишь два тонких провода длиной около полутора метров. Суть проверки заключается в следующем:

Снять штекер с разъема клапана подачи масла в фазорегулятор и подключить туда подготовленные проводки.
Второй конец одного из проводов нужно подсоединить на одну из клемм аккумулятора (полярность в данном случае неважна).
Второй конец второго провода оставить пока в подвешенном состоянии.
Запустить двигатель на холодную и оставить работать на холостых оборотах

Важно, чтобы масло в движке было остывшим!
Подключить конец второго провода ко второй клемме аккумулятора.
Если двигатель после этого начинает «задыхаться», значит, фазорегулятор работает, в противном случае — нет!. Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

Электромагнитный клапан фазорегулятора необходимо проверять по следующему алгоритму:

Выбрав на тестере режим измерение сопротивления, замерьте его между выводами клапана. Если ориентироваться на данные руководства Меган 2, то при температуре воздуха +20°С оно должно находиться в пределах 6,7…7,7 Ом.
Если сопротивление ниже — значит, имеет место замыкание, если больше — обрыв. В любом случае клапана не ремонтируют, а меняют на новые.

Измерение сопротивления можно выполнить и без демонтажа, однако нужно проверить и механическую составляющую клапана. Для этого понадобится:

От источника питания 12 Вольт (АКБ авто) подайте напряжение дополнительными проводками на электрический разъем клапана.
Если клапан исправен и чист, то при этом его поршень выдвинется вниз. Если напряжение убрать — шток должен вернуться в исходное положение.
Далее нужно проверить зазор в крайних выдвинутых положениях. Он должен быть не более 0,8 мм (можно воспользоваться металлическим щупом для проверки зазоров клапанов). Если он меньше, то клапан нужно прочистить по описанному выше алгоритму.После выполнения чистки электрическую и механическую проверки следует, а затем принимать решение о замене. повторить.

Чтобы «продлить жизнь» фазорегулятору и его электромагнитному клапану рекомендуется чаще менять масло и масляные фильтра. Особенно, если машина эксплуатируется в тяжелых условиях.

Ошибка фазорегулятора

В случае, если на Рено Меган 2 в блоке управления сформировалась ошибка DF080 (цепь изменения характеристики распределительного вала, обрыв цепи), то нужно в первую очередь проверить клапан по приведенному выше алгоритму. Если он работает нормально, то в таком случае необходимо «прозвонить» по цепи провода от фишки клапана до электронного блока управления.

Чаще всего проблемы возникают в двух местах. Первое — в жгуте проводов, которые идут с самого двигателя на блок управления двигателем. Второе — в самом разъеме. Если проводка целая, то смотрите разъем. Со временем пины на них разжимаются. Чтобы их поджать нужно выполнить следующие действия:

снять пластиковый держатель с разъема (сдернуть вверх);
после этого появится доступ к внутренним контактам;
аналогично нужно демонтировать заднюю часть корпуса держателя;
после этого поочередно достать через заднюю часть один и второй сигнальный провод (действовать лучше по очереди, чтобы не перепутать распиновку);
на освободившейся клемме необходимо при помощи какого-то острого предмета нужно поджать клеммы;
собрать все в исходное положение.

На картинке сравнение отработавшего свой срок масла и нового.

Если во время эксплуатации автомобиля возникли данные симптомы или появилась ошибка двигателя, незамедлительно обратитесь в сервисный центр для последующей диагностики и устранения поломок.

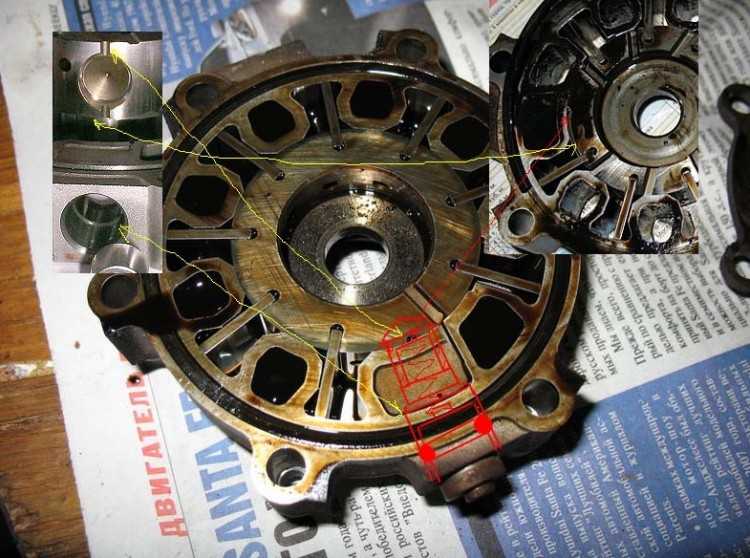

На фото представлен фазорегулятор с износом. Вышедший из строя по причине несвоевременной замены масла.

Замена фазорегулятора — трудоемкий процесс, в него входит снятие приводного ремня и ремня газораспределительного механизма (ГРМ). Замена будет стоить 3920 рублей (в данную сумму входит снятие и установка ремня ГРМ и ремня привода дополнительных агрегатов, замена фазорегулятора). Стоимость нового фазорегулятора 10 950 рублей.

Необходимо проверять и, если нужно, менять ремень ГРМ. Стоимость работы входит в замену фазорегулятора. Стоимость нового оригинального комплекта ГРМ — 6000 руб. Дополнительно при замене ГРМ используются новые заглушки распределительных валов. Стоимость комплекта заглушек — 700 рублей.

В нашем сервисном центре мастер обязательно проверит состояние водяного насоса на наличие течи, шума подшипника и люфта. При необходимости даст рекомендацию к его замене. Стоимость работы при снятом ремне ГРМ — 700 рублей. Стоимость нового насоса — 2600 рублей.

Мастера проверят сальники распределительных валов и сальник коленчатого вала передний на наличие подтеков масла и при необходимости дадут рекомендации по их замене. Стоимость работ по замене сальников при снятом ремне ГРМ:

сальник коленвала передний 350 рублей;
сальники распределительных валов 350 рублей за каждый.

Так же при замене фазорегулятора в нашем сервисном центре обязательно проверят электромагнитный клапан, который отвечает за подачу масла. Проверят его работоспособность и наличие отложений. При необходимости дадут рекомендации к замене данной детали. Стоимость работы — 350 рублей. Стоимость нового клапана — 6980 рублей.

В данном комплексе работ также будет проверено состояние ремня привода дополнительных агрегатов и его роликов, будет дана оценка состояния данных деталей и при необходимости произведена их замена. Замена ремня дополнительных агрегатов будет бесплатной при замене ремня ГРМ. Стоимость нового ремня — 850 рублей. Замена ролика дополнительного ремня стоит 280 рублей. Стоимость нового ролика — 3500 рублей.

Почему заклинивает клапан и как его почистить

Как уже говорилось выше, загрязнение клапана фазовращателя чревато его заклиниванием, что влияет на работу двигателя, динамику автомобиля и расход топлива. Причиной засора чаще всего становится грязь, которая проникает к устройству через повреждённый сальник. Смешанная с моторным маслом пыль попадает в зазор между корпусом и штоком, из-за чего последний начинает заедать. Кроме того, заклиниванию может способствовать повреждение или износ пластиковых лопаток фазорегулятора. В этом случае мягкая стружка гарантированно попадет в каналы прибора и с высокой долей вероятности может вызвать его заклинивание.

Очистить клапан «фазора» несложно – для этого устройство даже не придётся разбирать. Прежде всего, удалите защитную сетку, которая установлена на входном канале. Она выполнена в виде пружинного кольца, которое легко разжимается и снимается с корпуса. Воспользовавшись любым подходящим очистителем в виде спрея (для карбюратора, тормозов, форсунок и т. д.), промойте корпус клапана и его внутренние каналы. Затем необходимо просушить детали сжатым воздухом – его лучше всего подавать через выходной канал. Далее клемму соленоида подключают к источнику питания и по описанной выше методике проверяют четкость срабатывания и полноту открывания клапана.

В особо запущенных случаях промывка может не помочь. Тогда придётся развальцевать корпус, разобрать устройство и произвести основательную чистку клапана фазорегулятора Рено Меган 2.

После промывки и проверки работоспособности клапана необходимо установить в проточку защитную сетку. Специалисты рекомендуют аккуратно оплавить края её стыка паяльником – это убережёт фильтрующее кольцо от смещения. Всё, что осталось – это вернуть сальник на место и поставить клапан на двигатель.

Как видите, бояться ошибки DF080 нет причин – справиться с проблемой сможет даже начинающий. Что касается таких неисправностей, как заклинивание клапана или износ деталей фазовращателя, то их намного проще предупредить, чем устранить

Внимание к мелочам вроде масляного пятна вокруг клапана позволит вовремя восстановить его герметичность, что непременно скажется на здоровье двигателя и поможет сохранить семейный бюджет

Видео: Клапан фазорегулятора Рено. Почему нет холостых? Как его проверить? Ошибка DF080

http://reno-nn.ru/remont/dvigatel/fazoregulyatorhttp://persocar.ru/remzona/remont-fazoregulyatora-reno-megan-2.htmlhttp://zamenarenault.ru/megane/dvigatel/fazoregulyator-na-reno-megan-2.htmlhttp://megane-remont.ru/zamena_fazoregulyatora_renault_megane_2/http://topmekhanik.ru/klapan-fazoregulyatora-renault/

голоса

Рейтинг статьи

Принцип действия фазорегулятора

Чтобы разобраться почему трещит фазорегулятор или клинит его клапан, имеет смысл разобраться в принципе действия всей системы. Это даст лучшее понимание поломок и дальнейших действий по их ремонту.

На различных оборотах двигатель работает не одинаково. Для холостых и низких оборотов характерны так называемые «узкие фазы», при которых скорость отвода выхлопных газов невелики. И наоборот, для больших оборотов характерны «широкие фазы», когда объем выпускаемых газов большой. Если на низких оборотах будут использоваться «широкие фазы», то отработанные газы будут смешиваться со вновь поступающими, что приведет к снижению мощности двигателя, и даже его остановке. А когда на высоких оборотах включаться «узкие фазы», то приведет к снижению мощности мотора и его динамике работы.

Изменение фаз от «узких» к «широким» позволяет увеличивать мощность двигателя и повышать его коэффициент полезного действия, закрывая и открывая клапана под разными углами. Это и является основной задачей фазорегулятора.

Существует несколько типов систем фазорегуляторов. VVT (Variable Valve Timing), разработана Volkswagen, CVVT — используется Kia и Hyindai, VVT-i — применяется Toyota и VTC — устанавливаются на движки Honda, VCP — фазорегуляторы Renault, Vanos / Double Vanos — система, используемая в BMW. Далее рассмотрим принцип действия фазорегулятора на примере автомобиля «Рено Меган 2» с 16-ти клапанным двигателем К4М, поскольку выход его из строя является «детской болезнью» этой машины и ее владельцы чаще всего сталкиваются с неработающим фазорегулятором.

Управление происходит через электромагнитный клапан, подача масла к которому регулируется электронными сигналами с дискретной частотой 0 или 250 Гц. Весь этот процесс контролируется электронным блоком управления на основании сигналов, поступающих от датчиков двигателя. Включение фазорегулятора происходит при возрастающей нагрузке на двигатель (значение оборотов от 1500 до 4300 оборотов в минуту) когда соблюдаются следующие условия:

исправные датчики положения коленчатого (ДПКВ) и распределительного валов (ДПРВ);
отсутствуют неисправности в системе впрыска топлива;
наблюдается пороговое значение впрыска фаз;
температура охлаждающей жидкости находится в пределах +10°…+120°С;
повышенная температура масла двигателя.

Возвращение фазорегулятора в исходное положение происходит когда обороты снижаются при тех же условиях, но с тем отличием, что рассчитано нулевое смещение фаз. В этом случае запорный плунжер блокирует механизм. Таким образом, «виновниками» неисправности фазорегулятора могут быть не только он сам, но и электромагнитный клапан, датчики двигателя, неисправности в моторе, сбои в работе ЭБУ.

Ремонтируем самостоятельно

Процесс ремонта регулятора фаз подробно описывается на различных видео, однако текстовая информация также способна дать исчерпывающие ответы на все вопросы, касающиеся самостоятельного выявления и устранения сложившихся проблем фазорегулятора.

Как правило, первая причина возможной неисправности регулятора — износ масляного клапана или сальника фазорегулятора Рено Меган, об этом свидетельствуют масляные подтеки около датчика и самого сальника, которые хорошо заметны на видео, посвященном данной теме. При этом необходимо будет приобрести оригинальную деталь под артикулом 8200823650.

Начинается процесс смены клапана со снятия декоративной накладки двигателя, ее можно удалить посредством ключа с обычной шестигранной головкой. Затем отсоединяют клемму датчика клапана и откладывают пучок проводов в сторону.

Затем необходимо найти торец клапана фазорегулятора, который закреплен болтом с головкой на 10, и открутить его. Вынув клапан, можно определить необходимость его ремонта: наличие трещин на корпусе, окислившихся контактов датчика фазорегулятора и других следов механических повреждений явно свидетельствует о том, что замены регулятора фаз будет не избежать

Также следует обратить внимание на состояние сальника — резинового уплотнительного кольца, вероятнее всего, его замена также будет необходима

Часто нужно сменить сальник фазорегулятора на новый. Для этого старый сальник вынимается при помощи металлического крючка или спицы наружу. Производится его осмотр и определяется необходимость замены. Затем новый сальник запрессовывается при помощи деревянного бруска или трубки, на видео обычно используют именно второй вариант. Установка нового клапана регулятора фаз производится в обратном порядке: деталь устанавливается на место, болт закручивается, а клемма от датчика фазорегулятора подсоединяется в штатное место.

Устройство, принцип работы VVT

За угловое смещение распределительного вала отвечает фазовращатель, представляющий собой гидромуфту, работой которой управляет ЭБУ двигателя.

Конструктивно фазовращатель состоит из ротора, который соединен с распредвалом, и корпуса, наружная часть которого является шестерней распределительно вала. Между корпусом гидроуправляемой муфты и ротором находятся полости, заполнение которых маслом приводит к перемещению ротора, а, следовательно, и смещению распредвала относительно шестерни. В полости масло подается по специальным каналам. Регулировка количества поступающего через каналы масла осуществляется электрогидравлическим распределителем. Распределитель представляет собой обычный электромагнитный клапан, который управляется ЭБУ посредством ШИМ-сигнала. Именно ШИМ-сигнал делает возможным плавное изменение фаз газораспределения.

Система управления, в образе ЭБУ двигателя, использует сигналы следующих датчиков:

ДПКВ (рассчитывается частота вращения коленчатого вала);
ДПРВ;
ДПДЗ;
ДМРВ;
ДТОЖ.

Системы с разной формой кулачков

Ввиду более сложной конструкции, система изменения фаз газораспределения посредством воздействия на коромысла клапанов кулачков разной формы получила меньшее распространение. Как и в случае с Variable Valve Timing, автоконцерны используют разные обозначения для обозначения схожих по принципу работы систем.

Хонда — Variable Valve Timing and Lift Electronic Control (VTEC). Если на двигателе одновременно используется и VTEC, и VVT, то такая система носит аббревиатуру i-VTEC.
БМВ – Valvelift System.
Ауди — Valvelift System.
Тойота — Variable Valve Timing and Lift with intelligence от Toyota (VVTL-i).
Митсубиши — Mitsubishi Innovative Valve timing Electronic Control (MIVEC).

Принцип работы

Система VTEC от Honda является, пожалуй, одной из самых известных, но и остальные системы работают по схожему типу.

Как вы можете увидеть из схемы, в режиме низких оборотов усилие на клапаны через коромысла передается набеганием двух крайних кулачков. При этом среднее коромысло двигается «вхолостую». При переходе в режим высоких оборотов давлением масла выдвигается запорный шток (блокирующий механизм), который превращает 3 коромысла в единый механизм. Увеличение хода клапанов достигается за счет того, что среднему коромыслу соответствует кулачок распредвала с наибольшим профилем.

Разновидность системы VTEC является конструкция, в которой режимам: низких, средних и высоких оборотов соответствуют разные коромысла и кулачки. На низких оборотах кулачком меньшей формы открывается только один клапан, в режиме средних оборотов два меньших по форме кулачка открывают 2 клапаны, а на больших оборотах наибольший кулачок открывает оба клапаны.

https://youtube.com/watch?v=cXgU-S3KR1g

Крайний виток развития

Ступенчатое изменение продолжительности открытия и высоты подъема клапанов позволяет не только изменять фазы газораспределения, но и практически полностью снять с дроссельной заслонки функцию регулирования нагрузки на двигатель. Речь в первую очередь о системе Valvetronic от BMW. Именно специалисты БМВ впервые добились подобных результатов. Сейчас схожими разработками обладают: Toyota (Valvematic), Nissan (VVEL), Fiat (MultiAir), Peugeot (VTI).

В системе Valvetronic количество поступающего в цилиндры воздуха регулируется степенью подъема и продолжительностью открытия клапанов. Реализовать это получилось при помощи внедрения в конструкцию эксцентрикового вала и промежуточного рычага. Рычаг связан червячной передачей с сервоприводом, управляет которым ЭБУ. Изменения положения промежуточного рычага смещает воздействие коромысла в сторону большего или меньшего открытия клапанов. Более подробно принцип работы показан на видео.

Принцип работы:

Двигатель Renault F4P оборудован одним фазорегулятором, установленный в шкиве впускного вала. В фазорегулятор подается масло через электромагнитный клапан, установленный на крышке головки блока цилиндров. Расположение клапана на рисунке.

На клапан подается сигнал на открытие и подачу масла в канал, что позволяет регулировать фазу газораспределения. Электронный блок управления (ЭБУ) подает сигнал на степень открытия клапана. Степень открытия пропорциональна требуемому смещению фаз.

Масло поступает через центральное отверстие крыльчатки и отверстия для подъема плунжера. Под давлением плунжер смещается вниз и освобождает крыльчатку, под действием давления масла лопатки крыльчатки и фазорегулятора поворачиваются в сторону запаздывания закрытия впускных клапанов.

При отсутствии поступающего сигнала на электромагнитный клапан с ЭБУ лопатки крыльчатки возвращаются в исходное положение под действием вращения двигателя, плунжер блокирует всю систему в положении минимального запаздывания открытия впускных клапанов.

На автомобилях с моделью двигателя F4P фазорегулятор действует при соблюдении нескольких условий:

Обороты выше 1500 об./мин.
Давление во впускном трубопроводе выше 500 бар.
Температура охлаждающей жидкости выше 30 градусов.

Многие производители используют данную систему на автомобилях. В их число входят Opel, Renault, Nissan и другие. Такие системы ставят как на бензиновае, так и на дизельные моторы. На последних система используется для снижения вибраций и шумов на всех оборотах.

Основные признаки выхода из строя фазорегулятора:

затрудненный пуск двигателя;
посторонний шум при работе двигателя;
повышенный расход топлива;
снижение приемистости мотора.

Если при запуске двигателя на холодную слышен металлический треск — то клапан не успевает накачать масло в фазорегулятор.

При запуске двигатель некоторое время работает, потом глохнет. Симптом связан с засорением сетки в электромагнитном клапане. В «САНРЕНО» механики смогут проверить загрязнения в сетке клапана и при необходимости дадут рекомендацию к чистке. Стоимость — 420 рублей.

При неисправности фазорегулятора появляется “Ошибка двигателя”. Что бы ее расшифровать, необходим специальный прибор. Чтение ошибок двигателя стоит 700 рублей.

Причины выхода из строя фазорегулятора:

Масляное голодание. Возникает либо из-за недостаточного уровня, либо из-за засорения сетки электромагнитного клапана, который регулирует количество и давление. Мастера проверят уровень и при необходимости предложат его долить. Стоимость 1 литра масла, рекомендованного Renault, 350 рублей.
Использование масла с характеристиками отличных от требуемых в спецификации мотора. Необходимо использовать рекомендованное заводом изготовителем с учетом климатических особенностей.
Несвоевременная замена масла в двигателе. Это приводит к увеличению отложений в масляных каналах и на сеточку электромагнитного клапана, что приводит к голоданию фазорегулятора и быстрому выходу его из строя.
