Снятие и установка распределительных валов змз-409

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

1. Шестерня коленвала;
2. Пластиковый башмак натяжения цепи;
3. Гидронатяжитель;
4. Так называемая «верхняя» цепь;
5. Большая ведомая шестерня промвала;
6. Маленькая ведущая шестерня промвала;
7. Опора болта башмака;
8. Еще один башмак для натяжки цепи;
9. Еще один гидронатяжитель;
10. Шумоподавительная шайба;
11. «Нижняя» цепь;
12. Специальная метка на корпусе зубчатого колеса;
13. Штифт;
14. Звезда распредвала впускных клапанов;
15. «Успокоитель» цепи верхний;
16. Звезда распредвала выпускных клапанов;
17. Штифт;
18. Еще одна метка на корпусе зубчатого колеса;
19. Верхняя плоскость ГБЦ;
20. Средний «успокоитель» цепи;
21. Нижний «успокоитель» цепи;
22. M1, M2 — метки на корпусе блока цилиндров.

Замена расходника

Работы нужно осуществлять только при остывшем моторе. Перед проведением основных работ следует демонтировать радиатор. Снимаем шланг, подающий охлаждение на помпу, ослабив крепящий его хомут. Демонтируем крышку, закрывающую блок цилиндров, открутив 4 крепежных болта. Снимаем водяной насос. Теперь необходимо демонтировать датчик синхронизации коленвала и его шкив. Снимаем кожух цепного натяжителя. Снимается он вместе с прокладкой

При демонтаже кожуха следует соблюдать осторожность, так как на него давит пружина натяжителя. Извлекаем натяжитель. Таким же образом снимаем и натяжитель, воздействующий на нижнюю цепь

Таким же образом снимаем и натяжитель, воздействующий на нижнюю цепь.

Теперь можно снимать кожух цепи. Для этого придется открутить 7 болтов

Снимать его нужно осторожно, надо стараться не повредить прокладки. Теперь снимаем верхний и нижний рычаги натяжителя вместе с шестеренками. Снимаем цепной успокоитель, который крепится двумя болтами

Демонтируем шестеренки распредвалов, которые болтами крепятся к фланцам

Снимаем цепной успокоитель, который крепится двумя болтами. Демонтируем шестеренки распредвалов, которые болтами крепятся к фланцам.

Воспринимая следующую информацию, ориентируйтесь на фото, размещенное ниже, так как здесь будет приводиться нумерация необходимых деталей. Выворачиваем болты (2) и поднимаем успокоитель верхней цепи. Отгибаем стопрную пластину (6) и выкручиваем болты (5). Промежуточный вал нужно зафиксировать, чтобы он не проворачивался. Для этого следует вставить отвертку в отверстие (3). Теперь извлекаем шестеренку (4), вставив для этого тонкую отвертку между ней и шестеренкой (4). Теперь извлекаем шестерню (4) и вынимаем цепь, которую для этого следует потянуть вверх. Теперь снимаем шестерню (3) и извлекаем нижнюю цепь.

Теперь ориентируемся на следующий снимок ниже. Снимаем втулку (1), после чего извлекаем шестеренку (2). Придется снять еще и резиновый уплотнитель. Теперь спрессовываем шестеренку (2) и извлекаем зубчатые колеса. Для этой цели можно использовать специальный съемник.

После демонтажа шестерни следует вымыть в бензине и протереть тряпкой. Вполне возможно, что шестерни тоже придется заменить. Это будет необходимо, если на них будут замечены сколы или трещины. Скорее всего, успокоители тоже надо будет менять, так как пластмасс – материал хрупкий. Проверьте также состояние натяжителей. Их приходится менять, если на зубьях звездочек присутствуют сколы.

Если вы снимали шестеренку коленвала, то, собирая механизм, ее придется напрессовать на коленвал. После этого ставим уплотнитель и втулку

Обратите внимание на совмещение меток. Коленвал следует повернуть таким образом, чтобы отметка (1) (смотрим фото ниже) на коленвале сошлась с отметкой (2), расположенной на блоке цилиндров. Поршень главного цилиндра в этом случае должен занять положение ВМТ

Устанавливаем успокоитель (4). Болты (3) пока сильно закручивать не стоит. Теперь берем цепь (5), смазываем ее и надеваем на шестеренку коленвала

Поршень главного цилиндра в этом случае должен занять положение ВМТ. Устанавливаем успокоитель (4). Болты (3) пока сильно закручивать не стоит. Теперь берем цепь (5), смазываем ее и надеваем на шестеренку коленвала.

Надеваем цепь на основную шестеренку (1) (фото ниже) и на промежуточный вал (2)

Обратите особое внимание на то, чтобы метка (4) сошлась с меткой (5). В это время участок цепи, находящийся на успокоителе, (3) должен быть натянут. Теперь затягиваем все открученные болты и проверяем совмещение отметок еще раз

Для этого необходимо натянуть цепь, надавив на натяжитель

Теперь затягиваем все открученные болты и проверяем совмещение отметок еще раз. Для этого необходимо натянуть цепь, надавив на натяжитель.

Предварительно смазав верхнюю цепь, надеваем ее на главную шестеренку промежуточного вала. Ее придется просунуть в отверстие, которое расположено в головке блока цилиндров. Вставляем основную шестеренку и, прокрутив коленвал вправо, надеваем на нее цепь. Натягиваем цепь, проворачивая распредвал против часовой. Все остальные узлы должны быть собраны в той последовательности, в которой они были разобраны.

Как видите, ничего особенного сложного здесь нет, у вас все обязательно получится.

Как вы снимаете поршни в двигателе, в то время как …

Привет. Вам потребуется снять ремень ГРМ, выпускной коллектор, впускной коллектор, все вакуумные линии, головку цилиндров и масляный поддон, чтобы получить доступ к снятию поршня. Слейте все масло из масляного поддона и снимите масляный поддон, чтобы найти болты штока поршня или гайки колпачков. Затем снимите крышки поршневого штока по одной. (Не перепутайте колпачки с поршнями, так как они попадут в двигатель). Как только колпачок снят со штока, протолкните поршень вверх через отверстие и выньте верхнюю часть двигателя.Штампуйте шток и крышку с соответствующим номером заказа, из которого она была взята, например, цилиндры 1, 2, 3, 4. Затем снимите поршневые кольца и разбейте пожарное кольцо на части. Используйте сломанное кольцо, чтобы очистить кольцевую канавку и очистить от нагара. Затем поместите поршень в очиститель и очистите поршень. Затем вы можете установить новые кольца на поршень. Затем вам нужно будет установить поршень в двигатель с помощью инструмента для сжатия колец (инструмента, который сжимает все кольца на поршне) и использовать ручку молотка для установки поршня.Наденьте колпачок на поршень с новыми подшипниками. Убедитесь, что вы надели немного моторного масла на подшипники, прежде чем надеть крышку на шток. Затяните гайки или болты крышки штока в соответствии со спецификацией производителя. Затем сделайте то же самое для других поршней. Затем вам нужно будет очистить палубу двигателя (там, где расположена прокладка головки) и надеть новую прокладку головки перед установкой головки цилиндров. Я рекомендую проверить все клапаны и направляющие клапанов на головке цилиндров, прежде чем ставить головку на блок цилиндров.Перед установкой головки убедитесь, что старая прокладка головки, выпускная прокладка и впускная прокладка сняты с головки цилиндров. Затем наденьте головку и выровняйте синхронизацию с коленчатым валом. Подсоедините ремень ГРМ или цепь, а затем наденьте масляный поддон. Убедитесь, что впускной, выпускной и все кронштейны и вакуумные магистрали подсоединены и затянуты. Затем залейте новое масло в двигатель с новым масляным фильтром. Проверните двигатель, но не запускайте двигатель, чтобы поднять давление масла.Затем запустите двигатель. Убедитесь, что во время работы двигателя давление масла хорошее. Если вам нужна дополнительная помощь при замене поршневых колец в вашем двигателе, то обратитесь за помощью к профессионалу, например, к вашему механику.

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Вопрос по правильной установке распредвалов на ЗМЗ 406-409

Всем привет. Разъясните мне как правильно выставлять распредвалы на ЗМЗ 406,409. Почему именно 19градусов, и 20градусов, откуда это взялось, как же на Крайслере просто метки и все!и на остальных так же!и никто не е…ся, как с 3Мз

Comments 35

Хочешь выжать максимум из движка то лучше ставить разрезные шестерни и по транспортиру. А, для каждодневной езды достаточно и стандартного комплекта К примеру я так и сделал, www.drive2.ru/l/7558285/

перебирал свой мотор… стандарт… сам и впервый раз, да и на природе делал все это… не суть… все легко и без транспортиров выставляется… посмотри у меня в БЖ

сказ про моторы ЗМЗ(заволжский моторный завод) всё дело происходило, примерно в середине 90-х годов. группа инженеров, по ТЗ от завода ГАЗ, разрабатывало новый двигатель, за основу конечно были взяты импортные аналоги. насмотревшись вдоволь на моторы, решили создать некий симбиоз, превосходящий импортные аналоги, и наверное у них это даже получилось, отказались нижнего распредвала, поставили сверху два, кое как это всё связали цепью, но высплыла одна проблема, не могут ни как заставить нормально работать мотор, то не едет, то стреляет во впуск или в выпуск, и решили выставить фазы в «0». после всех этих манипуляций, мотор начал нормально работать, и выдавать больше 150 сил, но с маховика. п.с. если ставить валы по меткам, то погрешность 1-2 градуса, очень сильно влияет на работу мотора. если выставить фазы по нулям(с помощью транспортира), то мотор работает идеально. п.с.2 на 406 мотор, есть разные валы, от какого то ОКБ, и под каждые валы, свои фазы, и их на глазок уже не поставишь.

А сколько видов распредвалов существует на ЗМЗ 406,409?! 240ые, 252ые.

Это заводские на которые есть транспортиры, также есть тюнинговые распредвалы ОКБ Двигатель www.raspredval.ru/product/dc406.phtml

не поставишь точно по меткам. у 406 мелкие звезды распредов, следовательно на них мало зубьев. +- 1 зуб это овер дохера. без разрезных звезд и транспортира нихера не выставить четко.

Ошибаетесь, часто ГРМ на этих моторах встает в допустимые +/- 2 гр

Замена цепи ГРМ на УАЗ Патриот: особенности, неисправности

Цепь ГРМ ЗМЗ-406,409 и звездочки собираются в строго определенной последовательности:

1. Первую звездочку надо поставить на колено вал. Сначала ставим звездочку коленчатого вала и промежуточного вала, ведомый и ведущий. Звездочка коленчатого вала должна ставиться по метке. Она должна смотреть наружу и совпадать с отверстием на двигателе.
2. Вторую звездочку ставим на прод вал. Ставим звездочки на промежуточный вал, надеваем сразу цепь и ставим соответственно по меткам. При установке цепь с правой стороны должна быть натянута, а слева свободной. Чтобы поставить ночной рычаг, надо привязать нитку.
3. Одновременно с успокоителем натягивается цепь
4. Устанавливаем нижний натяжной ролик. Затем ставим нижний гидронатяжитель обязательно внутрь ставим прокладку, которая будет играть роль шумогасителя. Затем забиваем флянец.
5. Ставим верхнюю цепь с натяжными роликами. Устанавливаем верхнюю цепь при этом не забываем проверять нижние метки грм змз на распределительном валу 406 двигателя. Они не должны уйти. Метки грм змз 406 на инжекторе совмещаются идентично.
6. Ставим верхний натяжной ролик.После того кого, как затянули все болты устанавливаем верхний натяжной рычаг, который также затягиваем.

   Ставим цепь на пром вал и можно закрывать лобовую крышку. После этого сразу ставим помпу и крепим ее пока на два болта. Пока крышка сбоку открыта снимаем масляный фильтр и меняем его на новый.

7. Устанавливаем нижний и верхний успокоитель.

Ставим верхний гидронатяжитель цепи и устанавливаем в рабочее положение с помощью нажатия отвертки до щелчка.

Проверка ГРМ

Делаем последнюю проверку: колен вал проворачиваем на два оборота, распределительный вал на один оборот. При этом сразу проверяем метки грм змз 409 внизу и с помощью штангельциркуля проверяем метки вверху. После всех проверок собираем дальше, закрываем лобовую крышку.

Затем как все собрали делаем первый запуск. Если все работает нормально, панель приборов не выдает ошибок, значит все хорошо. Автомобиль уаз патриот 409 готов к эксплуатации. Замена цепи грм на уаз патриот не требует дополнительных навыков.

После установки цепи ГРМ змз 409 делаем зачистку всех привал очных поверхностей. Затем обезжириваем все от масла.Затем всю крышку проходим герметиком и ставим ее обратно на свое место. Самое сложное поставить обратно шкиф колено вала.

Особенность замены ГРМ

Одна из особенностей замены ГРМ двигателя 409 инжектор, заключается в том, чтобы снять переднюю крышку двигателя. Для этого надо снять кронштейн, на который крепится генератор и кондиционер.

Для того, чтобы снять крепеж, необходимо открутить подушку правого крепления двигателя. До этого надо снять штаны глушителя, крышку защиты моховика. Только после этого можно будет снять поддон.

Собирается все в обратной последовательности.

УАЗ Патриот перечень неисправностей при замене ГРМ

1. Гидронатяжители цепи при запуске двигателя, натягивают цепь не сразу.Во время запуска был грохот. Потом при движении на машине несколько км, грохот пропадал.

2. Треснул успокоитель.На ходу слышен неприятный шум пластика о железо.
3. Треснул распределительный вал.Достаточно не типичная проблема для УАЗ Патриот. Скорее всего брак с завода при отливке или вытачивании распределительного вала.
4. Отломленная звезда на распределительном вале. Эта неисправность тоже редкая и может быть связана с заводским браком.

Для того, чтобы избежать всех перечисленных проблем самое главное поменять однорядную цепь на двухрядную.

Достаточно ли крепко цепь держит газораспределительный механизм и крепко он держится, относительно колен вала. Цепь проскакивает, не держат натяжители, их необходимо менять. При этом детали покупать у официальных дилеров.

Обращайте внимание на подделки, поставив один раз качественную деталь можно забыть о многих проблемах

Комплект для замены ГРМ двс 409

Для замены ГРМ был приобретен набор идеальная фаза евро-3 .

В комплект входят:

1. паспорт с описанием инструментов
2. две цепочки двухрядные
3. транспортир для выправления фаз газораспределения
4. два комплекта гидронатяжителей
5. шестерни упакованные в промасленную бумагу

Кроме этого той же фирмы были приобретены прокладки и сальник и комплект болтов. Болты важный элемент при замене. Так как при откручивании старых деталей, болты плохо откручиваются, срываются и не могут использоваться дальше. С болтами в комплекте вместе идет кольцо резиновое на колено вал под шестерни.

При замене для удобства замены болтов необходимо приобрести головку под трещотку. Для быстрой их замены в отличие от простого шестигранника. Все это необходимо для замены в домашних условиях без обращения в центры технического обслуживания.

Как говорят в народе «конструктор для больших мальчиков». Для самостоятельной работы с автомобилем необходим и соответствующий инструмент.

Как устроен ГРМ Патриота

ГРМ ЗМЗ-409 состоит из элементов:

• шестеренка коленвала;
• башмак натяжения цепи из пластика;
• гидравлический натяжитель;
• «верхняя» цепь;
• ведомая шестеренка промвала;
• малая ведущая шестеренка промвала;
• опора болта башмака;
• второй башмак натяжения;
• второй гидравлический натяжитель;
• шайба подавителя шума;
• «нижняя» цепь;
• спецметка на зубчатом колесе;
• штифт;
• «звездочка» впускных клапанов на распредвале;
• верхний «успокоитель»;
• «звездочка» выпускных клапанов распредвала;
• вторая метка на зубчатом колесе;
• средний и нижний «успокоители»;
• M1, M2 — наглядные метки на блоке цилиндров.

Это может вас заинтересовать: регулировка клапанов уаз 421 двигатель

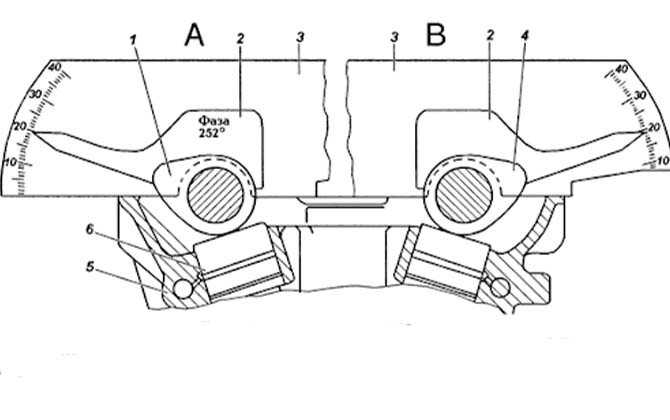

Установка фаз ГРМ двигателя ЗМЗ 409 по транспортиру

Впуск до установки 23 градуса

Выпуск до установки 17,5 градусов

На пробеге 47 тыс. км выставил фазы ГРМ более точно по транспортиру, хотя в принципе до установки углы были в пределах нормы.

Так как до этого поворачивал впускной распредвал на один зуб по часовой, в результате чего тяга и расход пришли в норму.

Заодно с установкой фаз ГРМ поменял прокладку под крышкой клапанов, потому, что в свечных колодцах появилось масло. В колодце 4 цилиндра много масла скопилось, в остальных небольшие потеки.

Впуск после установки 21,5 градуса

Выпуск после установки 20,5 градуса

Звездочки распредвалов пришлось рассверлить по шаблону, хорошо, что взял 3 сверла диаметром 6,1мм, потому как после сверления 3 отверстий сверло тупилось и не хотело сверлить. В идеале надо 4 сверла брать. Сверлились звезды, тяжело. Значит они не сырые. При сверлении зажимал звезды с шаблоном в тиски.

В итоге звезда выпускного распредвала встала на отверстие -7 град 30 мин, а впускного на отверстие -2 град 30 мин. В результате работы получились такие углы установки распредвалов: впуск 21,5 градуса, выпуск 20,5 градусов.

После установки углов поставил гидронатяжитель, прокрутил коленвал на 4 оборота и произвел контрольный замер углов. После прокрутки коленвала углы не изменились.

Расход на холостых до установки

Расход на холостых после установки

Когда все собрал, проехался по городу. Машина теперь разгоняется ощутимо резвей. Потом вдруг стали плавать холостые обороты от 750 до 850. Остановился, открыл капот и слышу — двигатель тарахтит как дизель.

Поехал в гараж с твердой уверенностью о необходимости переставить все фазы как было. Но по приезду в гараж, обнаружил, что тарахтение пропало. Похоже, что в клапан гидронатяжителя что-то попало, и он не мог нормально натягивать цепь.

Расход на холостых вырос с 1,4л/ч до 1,6л/ч, расход на сотню буду смотреть, как изменится.

Через несколько дней продолжил тестирование новых фаз. По городу очень хорошо тянет, ощутимо лучше, чем было.

По сухой трассе, после 100км/ч, вроде, также как было, хотя в понедельник по мокрой трассе как то после 120 вяло разгонялась, видимо или встречный ветер был или ЭБУ не адаптировался под новые фазы. После установки новых фаз через БК делал сброс адаптации ЭБУ.

Сегодня даже получилось замерить разгон до 100км/ч, по БК получилось 18,9с, хотя раньше все время не укладывался в 20 с., а если больше 20 с. то БК не показывает время. Разгонялся с 1 до 3 передачи.

Тема на Форуме>>>

Необходимые инструменты для замены

Для замены деталей и узлов газораспределительного механизма требуются инструменты:

• шестигранный ключ 6 мм;
• рожковые ключи № 10 и 17;
• воротки и сменные головки 12, 13, 14 мм;
• молоток с зубилом;
• плоская отвертка.

Также понадобятся дополнительные предметы и приспособления:

• емкость для сбора антифриза;
• домкрат;
• съемник шестеренки «звездочка»;
• транспортир для проверки угла и установки фаз распредвалов;
• индикатор положения верхней мертвой точки цилиндра;
• съемник фланца шкива-демпфера;
• болт для запрессовки фланца и «звездочки»;
• сменная насадка Т45 для выкручивания болтов «успокоителей»;
• ключ-трещотка на 1/4″ и удлинители на 70 и 100 мм.

Как выставить метки ГРМ 409 УАЗ Патриот

Само выставление меток ГРМ происходит после того, как механизм будет собран. Предварительно цепь, металлические шестерни и другие детали смазываются моторным смазывающим средством.

В первую очередь прессуется шестеренка на коленчатый вал. Это обязательное условие. Потом проворачивают коленчатый вал до тех пор, пока метка на нем не встретится с меткой блока цилиндров. Первый цилиндр должен находится в верхней мертвой точке. Коленвал вращается по часовой стрелке. С помощью индикатора определяют правильное расположение меток.

Где расположена цепь

Одна цепь ГРМ находится вверху газораспределительного механизма, вторая – внизу. Такое расположение цепей ГРМ на ЗМЗ 409 позволяет добиться оптимальной работы силового агрегата.

Если не следить за чистотой натяжителей и успокоителей, то это приведет к тому, что цепь будет проскакивать через зубцы. К тому же через 80 000 километров устройство имеет свойство растягиваться.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются следующие симптомы:

• снижение мощности движка;
• выстрелы в глушитель;
• появление шумов;
• работа с перебоями;
• провалы в работе холодного движка.

Если вы заметили вышеописанные симптомы, то следует обратиться в сервис-центр для выявления проблемы и решения ее.

Установка распредвалов по меткам

Чтобы установить распредвалы по меткам, необходимо сделать следующее:

1. После того как установят поршень первого и четвертого цилиндра в ВМТ, вращают шкив распредвала.
2. Вначале находят положение, когда между кулачком распредвала и толкателем клапана четвертого цилиндра можно вставить тонкий щуп.
3. Затем вращают распределительный вал в другую сторону до тех пор, пока не удастся сделать описанное в третьем пункте.
4. Эти же действия проводят с выпускным валом.

Похожая статья Загорелся чек на Хендай Солярис

Необходимо поймать идеальную фазу, чтобы подача смеси и ее выхлоп происходили без задержек или опережений горючего, воздуха или масла.

Теперь поговорим о том, какой должна быть идеальная фаза.

Идеальная фаза

Идеальная фаза помогает добиться максимальной мощности движка. Работа силового агрегата будет эластичной как на малых, так и на больших оборотах. Расход горючего в результате правильного выставления меток ГРМ понизится. К тому же идеальная фаза увеличит срок службы силового агрегата.

Метки ГРМ и затяжка

После установки меток ГРМ на двигателе проводят затяжку звездочек, распредвалов. Затяжка должна производится с помощью динамометрического ключа. Сила, с которой опытный механик затягивает болты, равна указанной в мануале к двигателю.

Болты на крышках затягиваются с силой 1 кгс/м. Это тоже является обязательным условием при затяжке.
