Почему не работает центральный замок, как устранить неисправности своими руками?

Ремонт электрического ЦЗ

Соленоиды ЦЗ со временем плохо переносят пониженные температуры из-за высокой влажности, особенно весной и осенью. Сначала они начинают подклинивать, а потом дверь уже не закрывается и не открывается. Соленоиды можно почистить и смазать, но лучше заменить приводами с моторчиком.

Электрический привод ЦЗ

Активаторы могут не срабатывать или срабатывать частично на одной из нескольких дверей по следующим причинам:

Повреждения в цепи или некачественные контакты в электрической проводке.
Неисправно реле.
Если управление осуществляется с платы, то возможно, что причина в ее неисправности.
Плохой контакт на клеммах устройств или повреждения в электросхеме привода.
Износ комплектующих активатора.
Перегорела обмотка.

Ремонт центрального замка автомобиля следует начинать с проверки неработающих активаторов: поступает ли на них напряжение. Если активирована функция закрытия дверей, должно поступать напряжение на один провод. Если поступает сигнал на открывание, с 1-го провода напряжение уходит и появляется на 2-м. Исходя из полученных результатов, выполняются дальнейшие действия: проверяют либо активатор и ремонтируют его в случае неисправности, либо проверяют всю цепь, исправляя поврежденные участки. Обрыв проводов чаще всего встречается в гофре.

Как лучше произвести замену

Прежде всего, необходимо знать, что для получения доступа к приводу замка придётся снимать обшивку. Если на двери установлены кнопки, например, управляющие стеклоподъёмниками, то надо будет отключать их разъёмы. А значит, перед проведением ремонта нужно отсоединить АКБ (его минусовую клемму). Если кнопок нет, АКБ можно оставить в штатном виде. Приступаем к ремонту.

Ремонт вакуумного замка

Большинство проблем возникает после долгого функционирования компрессора. Сначала нужно добраться до выключателя и произвести ремонт. При необходимости элемент можно заменить.

Нужно дополнительно проверить и восстановить герметичность трубок магистрали. Если все элементы целы, то необходимо проверить электрическую цепь центрального замка. Иногда приходится снимать блок компрессора и зачищать все контакты.

От: admin

Эта тема закрыта для публикации ответов.

Виды замков

Центральные замки (ЦЗ) делятся на штатные и нештатные. Последний тип устройств устанавливает сам автолюбитель. Первый входит в комплектацию машины. ЦЗ без проблем синхронизируется с сигналкой (Starline A91, E46, Magicar и другими).

Дифференциация устройств идет по каналу связи. Градация бывает 2 типов:

инфракрасной;
радиочастотной.

Первый тип хорошо защищен от помех и сканирования сигнала угонщиками. К минусам относят дальность и необходимость «попадания» команды с ключа на сигнал передатчика.

Радиочастотный ЦЗ такими недостатками не обладает. Однако его легче считать угонщикам.

Разница заключается и в типе используемого привода:

Пневматические. Сигнал на «концы» замка передается пневматическими каналами (шлангами, трубками). Такие системы применяют в «Мерседесах» и «Фольксвагенах». Многие другие автопроизводители делать машины с представленными ЦЗ уже отказались.
Электромагнитные – редкость. Модели работают, как соленоид. Сигнал, посланный через пульт, в мороз дверь может и не открыть.
Электромеханические. Надежны при любых погодных условиях. Уверенное срабатывание обеспечено в мороз, дождь или жару.

Электромеханическая система управления массово используется в «Хендай», «Хонда и других марках».

Что делать, если перестал работать центральный замок

Начнем с того, что часто ЦЗ работает со сбоями в условиях повышенной влажности или во время сильных перепадов температур. Также неполадки могут возникать в результате ошибок при установке замка или его регулировки. Со временем дает знать о себе и естественный износ отдельных элементов устройства.

В любом случае, на начальном этапе нужно точно определить проблемный элемент. Как правило, нужно сначала разобраться в характере неполадки. Дело в том, что центральный замок автомобиля может выйти из строя полностью или частично. Так вот, в первом случае может выйти из строя блок управления центральным замком, тогда как во втором высока вероятность износа только отдельных элементов на одной из дверей.

Первым шагом является диагностика оборудования

Обратите внимание, замок должен стабильно работать независимо от того, работает двигатель или нет, вставлен ли ключ в замок зажигания или же ключа нет. Прежде всего, должна нормально работать бортовая сеть машины, АКБ исправен и заряжен, а также нормально подключен к клеммам. Что касается самого замка, фактически, это система выключателей, проводка и приводы

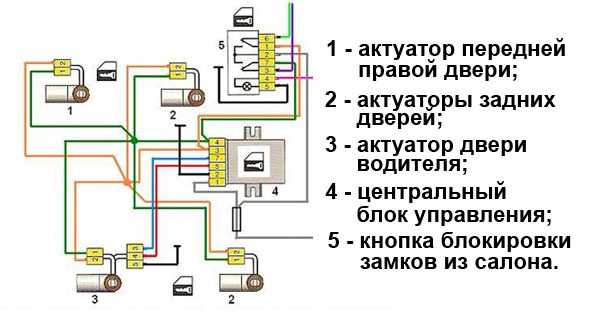

Центральный замок бывает электрическим (с электроприводом в виде соленоидов или мотор с механизмами), а также пневматическим (с вакуумным приводом, включающим в себя плату, компрессор и трубки)

Что касается самого замка, фактически, это система выключателей, проводка и приводы. Центральный замок бывает электрическим (с электроприводом в виде соленоидов или мотор с механизмами), а также пневматическим (с вакуумным приводом, включающим в себя плату, компрессор и трубки).

Приводы центрального замка называются актуаторами. Главный управляющий привод обычно стоит в водительской двери (реже его монтируют в пассажирской передней двери). Срабатывание главного привода приводит к тому, что на остальные приводы в других дверях по проводам идет сигнал. Результат — синхронное срабатывание, открывающее и закрывающее все двери в авто.

Идем далее. Как правило, на автомобиле параллельно устанавливается сигнализация, причем замок срабатывает автоматически при снятии или постановке авто на охрану с пульта сигнализации. Так вот, если замок не работает с пульта, нужно проверить его работу от ключа или с кнопки.

Если в ручном режиме замок работает, тогда проблема кроется в неисправностях управляющих и электрических цепей сигнализации. Для начала, следует проверить сам пульт сигнализации, состояние его батарейки и т.п.

В случае, когда привод центрального замка не срабатывает совсем или работает частично, необходима более тщательная проверка. Например, в ситуации, когда полностью отказывает центральный замок, на замке вакуумного типа не будет слышно срабатывания компрессора, а на замках электрических могут раздаваться только еле заметные щелчки реле. В то же время на дверях не будут срабатывать кнопки для ручного открытия дверей.

Прежде всего, начать следует с предохранителя цепей центрального замка. Часто бывает так, что предохранитель на центральный замок является основной проблемой. Другими словами, после его замены все придет в норму. Однако если в момент активации замка горит предохранитель, это укажет на короткое замыкание в цепи, на которой установлен этот предохранитель. Само собой, нужно устранить причину КЗ.

Бывает и так, что все предохранители в норме, причем вручную центральный замок не открывается. В таком случае необходимо проверять подводящие провода, осмотреть клеммы и контакты на предмет окисления. Может так быть, что на входе актуатора попросту нет напряжения и управляющий сигнал не передается на двери.

Также не следует исключать вероятность того, что сломан «концевик» активатора водительской двери или имеет место обрыв проводов, провода отсоединены от управляющих клемм, плохой контакт на самих клеммах и т.д. В любом случае, сигнала управления не будет до того момента, пока контакты не восстановят.

Сигнализация с центральным замком в Шевроле-Нива

В некоторых комплектациях «Нивы-Шевроле» установлен центральный замок. Если штатный ЦЗ действительно есть, им управляет единый модуль. Нужно заметить, что этот же модуль выполняет роль штатной сигналки. Получается, что сигнализация с центральным замком установлена в «Шниве» с завода, но к ней, то есть к штатному модулю, всегда можно подключить и дополнительную сигналку. Один из вариантов такого подключения рассматривается дальше.

Совмещаем две разных сигнализации

Итак, допустим, что одна сигнализация в «Ниве-Шевроле» уже установлена (с завода). Значит, будем использовать провода, подключенные к её модулю изначально. Здесь есть отводы концевиков и масса, а также управляющие провода ЦЗ.

Отводы концевиков багажника и дверей

Замком управляют два провода — жёлто-синий и синий. Вдобавок потребуется найти ещё один шнур, питающий актуаторы пассажирских дверей.

Масса и все кабели ЦЗ

Кабель, о котором мы говорим, является силовым и обычно покрыт жёлтой изоляцией.

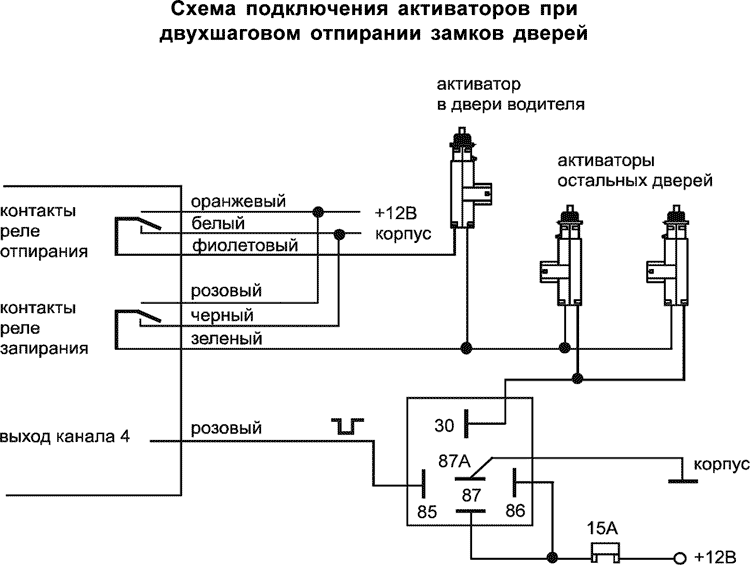

Схема подключения дополнительной сигнализации

Чтобы управлять всеми замками, а не только актуатором водителя, нужно реализовать следующий вариант подключения:

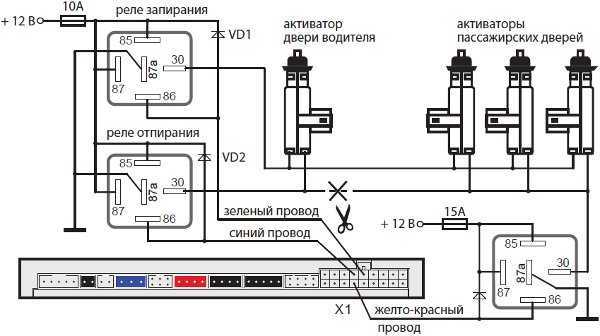

Управление штатным ЦЗ, схема

Перечислим особенности этого варианта:

Контакты реле, встроенных в основной блок, включаются в разрывы сигнальных проводов (см. рис);
Свободным оставляют нормально разомкнутый контакт запирающего реле. В «Шниве» закрытие идёт, когда шнур оказывается «в воздухе»;
Длительность управляющего импульса выставляют в значение «0,8 секунды»;
Управляющий выход программируют так, чтобы он задействовался во время отпирания. Этот выход управляет ещё одним, третьим по счёту реле.

Поговорим о том, зачем дополнительное реле здесь нужно. Если его изъять, мы увидим, что замки пассажиров не открываются с брелока. В принципе, такой вариант тоже является приемлемым: кроме дистанционного отпирания трёх дверей, будет работать всё.

Предохранитель на 15 Ампер, показанный на схеме, включен последовательно с кабелем, подводимым к актуаторам.

Проводить подключение без использования предохранителя категорически запрещено. Одновременно с чем, обмотки реле необязательно защищать пред-колбой. Это же относится к сигнальным проводам, то есть, к нормально разомкнутому контакту отпирающего реле. В принципе, добавить предохранители можно во все три цепи. А ещё, обмотку «нижнего» реле можно питать от 87-го контакта.

Практическая реализация схемы

Наверняка читатель знает, где в «Ниве-Шевроле» установлен блок предохранителей. Этот блок надо демонтировать, отвернув один саморез сверху.

Модуль предохранителей и реле

Под указанным блоком будет закреплена коробка из пластика. Она как раз и нужна нам.

Модуль 1118-6512010

На разъёме показанного здесь модуля есть три «важных» шнура: синий, сине-жёлтый, жёлтый. Отводы от трёх точек разрыва протягивают к устанавливаемой сигналке, а также к дополнительному реле (см. схему)

Особое внимание нужно уделить соединениям силовых проводов

Модуль дополнительного реле можно изготовить самостоятельно. Через контакты здесь пойдёт ток, не превышающий 8 Ампер, так что сложностей не возникнет:

Самодельный модуль дополнительного реле

Диод, который показан на основной схеме, может быть любым (его характеристики не так важны). Главное, чтобы он был, иначе можно сжечь управляющий выход, к которому подключают коммутируемую обмотку.

Помните главное: проводить любые монтажные работы можно тогда, когда от АКБ отключена «минусовая» клемма.

Силовые кабели лучше соединять скруткой, но уметь правильно её выполнить – это целое искусство. Все точки соединений нужно изолировать. Но и этого будет недостаточно: в местах касания металла шнур защищают термостойкой изоляцией. Именно так можно обезопасить себя от непредвиденных последствий.

Особенности программирования новой сигналки

Допустим, схема, рассмотренная выше, была реализована без ошибок. На втором шаге, как легко догадаться, нужно правильно запрограммировать сигналку. А иначе, есть вероятность сжечь актуаторы, установленные в дверях пассажиров. Совет прост: нельзя делать управляющий импульс дольше одной секунды. Впрочем, по умолчанию используется значение 0,7 или 0,8.

Карта настроек современной сигнализации

Нужно правильно запрограммировать и используемый сигнальный выход (он должен активироваться в момент отпирания). Альтернативный способ – это использование выхода «2-шагового отпирания». Продолжительность импульса на нём нужно выставить в пределах 0,7-0,8 с. По умолчанию установлено значение 30 с, и угадайте, чем это в данном случае грозит.

Признаки возникновения неисправностей

Возникновение любой неисправности в работе центрального автомобильного замка моментально проявляется в виде нарушения его функциональности. При этом признаки или симптомы поломки соответствуют тому, что именно произошло с системой. Потому определить неполадки можно по следующим нюансам:

не удаётся открыть автомобиль с брелка;
не срабатывает открытие при использовании ключа;
брелок не закрывает автомобиль;
не срабатывает ключ или кнопка при закрытии двери;
не открывается или не открывается одна из дверей;
ЦЗ срабатывает, закрывает всё, но сразу же открывает без соответствующей команды водителя;
блокировка и разблокировка срабатывают самопроизвольно.

Можно сказать, что неисправности проявляются в виде некорректно работы системы. ЦЗ является сложным устройством, которое состоит из большого количества компонентов и управляющих блоков. Это целая сеть из электрических проводов, которая порой охватывает весь автомобиль.

Учитывая сложность системы, следует подумать относительно того, кто будет заниматься ремонтом. Зачастую рекомендуется доверить это специалистам. При этом каждый автомобилист имеет право и возможность знать, какие неисправности случаются с центральным замком, в чём их причина и как с ними можно справиться. Ремонтировать самому или довериться мастерам, это уже сугубо индивидуальный вопрос.

Не работает центральный замок – поиск и ремонт неисправностей видео

Причин поломки или неудовлетворительной работы центрального замка может быть много. Какие-то из них обусловлены климатическими условиями (повышенная влажность, холодные зимы и тому подобное), а часть – неправильной установкой и регулировкой или износом.

Все неисправности центрального замка (ЦЗ) условно можно разделить на следующие категории: полный или частичный отказ; замок не работает или работает со сбоями из-за механических либо электрических дефектов или повреждений.

При выявлении неисправностей центрального замка следует основываться на этой классификации и начинать ремонт не с каких-то конкретных действий, а с диагностики оборудования.

Это позволит сохранить немало времени, а возможно, и финансов.

Центральный замок должен функционировать независимо от того, работает двигатель автомобиля или нет, а также включено или нет зажигание – главное, чтобы бортовая сеть не была обесточена (клеммы питания должны быть подсоединены к аккумулятору). Вся система состоит из соединяющих проводов, выключателей и:

электрических приводов (соленоидов или механизмов с моторчиком) – электрический центральный замок;
вакуумных приводов, трубок, компрессора и платы его управления – пневматический (вакуумный) центральный замок.

Приводы обычно называют актуаторами или активаторами. В водительской двери автомобиля, а также нередко и в передней пассажирской, установлен управляющий привод, который при срабатывании отправляет по отдельным проводам электрический сигнал на открывание/закрывание остальных дверей (на управляющую плату или на силовые реле остальных дверей – только в электрическом ЦЗ).

При наличии автосигнализации ремонт начинают с ее тестирования.

Когда «вручную» центральный замок работает, следует искать неисправность в электрических и управляющих цепях сигнализации. В первую очередь надо проверить батарейку дистанционного пульта – возможно, она разряжена.

Если центральный замок не работает или выдает сбои и при «ручном» управлении, то сначала надо определить характер проявления неисправности. При полном отказе всей системы у вакуумного ЦЗ не будет слышно работы компрессора, а у электрического – слабые пощелкивания срабатывающих реле, кнопки ручного открытия на всех дверях останутся неподвижными.

В этом случае необходимо проверить и при необходимости заменить предохранитель цепей ЦЗ (в зависимости от электрической схемы автомобиля он может быть не один). Возможно, на этом ремонт и закончится. Если при активации ЦЗ какой-то предохранитель выгорает, то значит в защищаемой им цепи происходит короткое замыкание, и надо искать причину, которая это вызывает.

Предохранители целы, но центральный замок «вручную» не работает:

отсутствует напряжение на входе активатора водительской двери из-за обрыва подводящих проводов или плохого контакта на их клеммах в результате окисления – привод не может передать управляющий сигнал для остальных дверей (не чем);
вышел из строя концевой выключатель активатора водительской двери либо плохой контакт на его управляющих клеммах или обрыв проводов, отходящих от управляющих клемм – отсутствует управляющий сигнал.

Ремонт следует начать с проверки наличия питания и управляющих сигналов (появление или исчезновение напряжения на соответствующих контактах) привода при активации ЦЗ.

Затем проверяют качество контактов и целостность проводов соответствующих цепей.

В последнюю очередь проверяют концевой выключатель, который при необходимости ремонтируют или заменяют (в электрических ЦЗ всегда установлен внутри привода).

Причиной отказа также может быть неисправность электронной схемы сигнализации автомобиля, а в случае вакуумного ЦЗ еще и выход из строя управляющей платы компрессора.

Их проверку и ремонт производят в самом конце диагностики.

Если же центральный замок подает хоть какие-то «признаки жизни», то речь идет о его частичном отказе – слышны звуки работы компрессора у вакуумного ЦЗ и пощелкивание реле – у электрического.

Дверные кнопки ручного открывания могут частично или не на всех дверях срабатывать, либо передергиваться из положения «закрыто» в «открыто» и сразу обратно (или наоборот).

Одной из причин такого поведения ЦЗ может быть нарушение фиксации крепежа тяги, идущей от привода к механизму замка (в водительской двери, если плохо работают все активаторы, либо в той, у которой происходит нарушение процесса отпирания/запирания).

Как определить причину неисправности центрального замка. Почему не работает центральный замок

Центральный замок облегчает жизнь водителю, запирая и отпирая все двери машины сразу. Именно поэтому сбои в его работе воспринимаются владельцем так болезненно.

Принцип работы и устройство центрального замка

Во время поворота ключа в замке водительской двери происходит срабатывание микропереключателя, подающего сигнал сначала к блоку управления двери, а затем и к центральному блоку, откуда управляющие сигналы отправляются к блокам управления остальных дверей (крышки багажника и топливного люка).

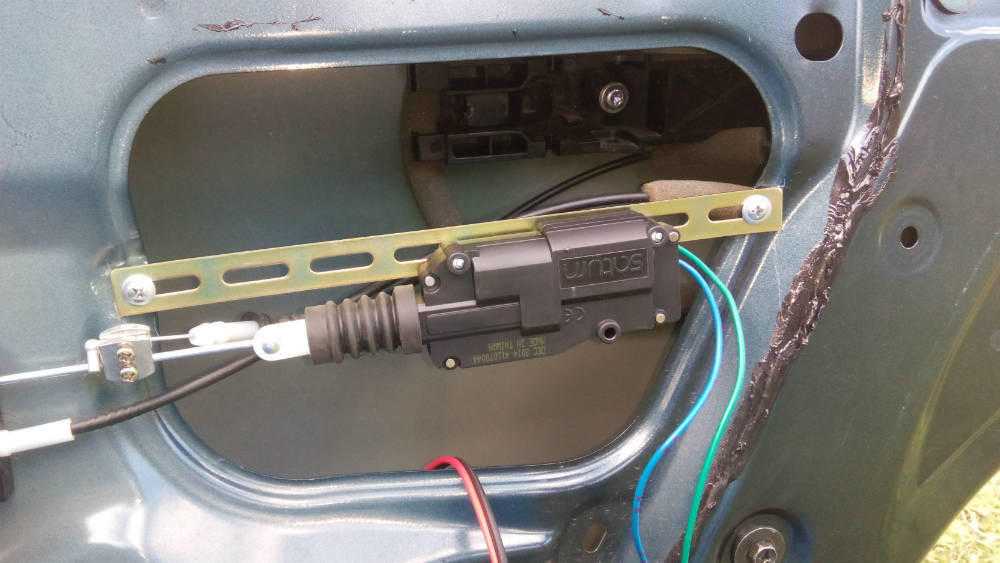

Исполнительное устройство дверного замка (актуатор), получив сигнал от дверного блока управления, включает в работу электродвигатель с редуктором. Вращательное движение электродвигателя преобразуется в возвратно-поступательное движение тяги замка.

Таким образом, при открытии ключом водительской двери происходит разблокировка замков всех остальных дверей автомобиля. При запирании ключом водительской двери все происходит с точностью до наоборот.

В случае, если на ключе зажигания имеется специальная кнопка, отпирание и запирание дверей машины можно выполнять дистанционно. Бесспорным удобством центрального замка является то, что одновременно с дистанционной блокировкой/разблокировкой дверных замков происходит активация/деактивация сигнализации автомобиля. К слову, центральный замок превосходно совмещается со всем видами сигнализации.

Выход из строя пульта управления

В случае, когда центральный замок не реагирует на нажатия кнопки на брелоке управления сигнализацией, попробуйте закрыть дверь со стороны водителя ключом. Если при этом центральный замок сработает, причина неисправности – в переносном пульте.

В нем может банально разрядиться батарейка, однако случается и выход из строя электронного модуля устройства.

Поиск неисправности центрального замка начните с проверки работоспособности предохранителя, через который устройство подключено к силовой цепи.

Причин перегорания всего две: короткое замыкание и перегрузка цепи. В первом случае ищите причину замыкания в электрической проводке. Во втором случае причиной перегрузок обычно является повышенное потребление тока двигателем одного из актуатора.

«Аппетит» моторчика актуатора возрастает, если из-за застывшей смазки в замке или неправильной регулировки тяги возрастает усилие, необходимое для блокировки или разблокировки замка. Чтобы найти виновника перегрузок, поочередно отключайте от разъемов каждый из актуаторов.

Разрыв цепи

При нарушении целостности проводов центральный замок либо вообще не подает признаков жизни, либо работает неустойчиво, с перебоями. Чаще всего излом проводов происходит в местах их постоянного сгибания. Таким местом является переход провода из стойки кузова к двери.

Чтобы найти оборванный провод, извлеките из крепления один конец гофры, по которой провода подведены к двери, а затем поочередно потяните на себя каждый из проводов. Оборванный провод довольно легко поддастся тянущему усилию и выйдет наружу.

Выход из строя блока управления

Неисправным может оказаться как блок управления, расположенный в водительской двери, так и центральный блок управления.

Для диагностики понадобится тестер. Проверьте наличие напряжения сначала на проводниках управляющей линии, а затем силовой.

Подачу тока выполняйте двумя способами: поворачивая ключ в замке водительской двери и нажимая на кнопку переносного пульта управления. Без электрической схемы центрального замка определить необходимые контакты для тестирования обойтись будет крайне трудно.

Неисправность актуатора

Причин неработоспособности актуаторов довольно много: окисление или повреждение контактов, выход из строя двигателя, износ и перекос шестеренок редуктора, нарушение фиксации крепления тяг.

Значительно реже, но причиной перебоев в работе центрального замка может быть загрязнение механизмов замков или попадание в них посторонних предметов. Много проблем может создать конденсат, скопившийся внутри двери.

Прежде, чем отдавать автомобиль в заботливые руки работников автосервиса или принимать решение о замене центрального замка новым устройством, попробуйте определить причину его неисправности самостоятельно.

Удачи вам! Ни гвоздя, ни жезла!
