Принцип работы и особенности установки доводчика стекол на авто

Как подключить доводчик стекол к сигнализации

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как подключить доводчик стекол к сигнализации?».

Доводчики автомобильных стекол с каждым днем набирают все большую и большую популярность. Для нормальной работы устройства подключение доводчика стеклоподъемников к сигнализации осуществляется, чтобы при постановке автомобиля на сигнализацию, не оставлять открытые окна.

Большая часть современных автомобилей выпускается уже с установленными доводчиками, такое устройство представляет собой небольшой автоматизированный механизм, который осуществляет закрытие окон при постановке на охранный режим.

На автомобильном рынке существует два вида таких доводчиков: простое устройство, и устройство, обладающее широким спектром функций. Обычный — простой доводчик осуществляет только подъем стекла при постановке авто на охранный режим, на данной операции его функции заканчиваются.

Подключение доводчика стеклоподъемников к сигнализации простого типа можно осуществить самостоятельно, самое главное следовать нарисованной в инструкции схемы расположения контактов. В отличии от простых доводчиков, многофункциональные устройства могут выполнять очень широкий спектр работ:

• Открывание или закрывание стекла всего лишь в одно касание. Кроме этого возможна и работа по стандартной схеме — когда кнопка удерживается зажатой, пока не закончится подъем стекла;
• Существует возможность для осуществления управления парой стекол в одном каком-то направлении, или же в противоположном;
• Когда автомобиль находится в режиме охраны, все кнопки стеклоподъёмников — заблокированы. В этом случае открывание внутри исключено;
• В таком устройстве установлена специальная функция, которая осуществляет остановку подъема, в случае появления препятствия на пути движения стекла. Также есть возможность отключить эту опцию;
• Есть возможность после снятия автомобиля с охраны, вернуть стекло в исходное положение, в котором оно было, до постановления на сигнализацию.

Принцип работы

Многие примерно представляют себе, как должен работать доводчик для стеклоподъемников, но мало кто знает устройство такой электроники и, что самое главное, что входит в состав подобной системы.

Для начала, вкратце расскажем о том, как должен работать доводчик стекол автомобиля, и какие функции он выполняет. Прежде всего, уточним, что доводчик всегда работает в паре со штатной или дополнительной сигнализацией. Так, на многих представителях широко известного концерна ВАГ доводчик включен в схему штатной охранной системы.

При удержании кнопки закрытия дверей на брелоке происходит закрытие водительского или же всех четырех стекол. При удержании клавиши разблокировки, напротив, стеклоподъемники срабатывают в обратную сторону. Количество и порядок открывания стекол настраивается через бортовую систему машины.

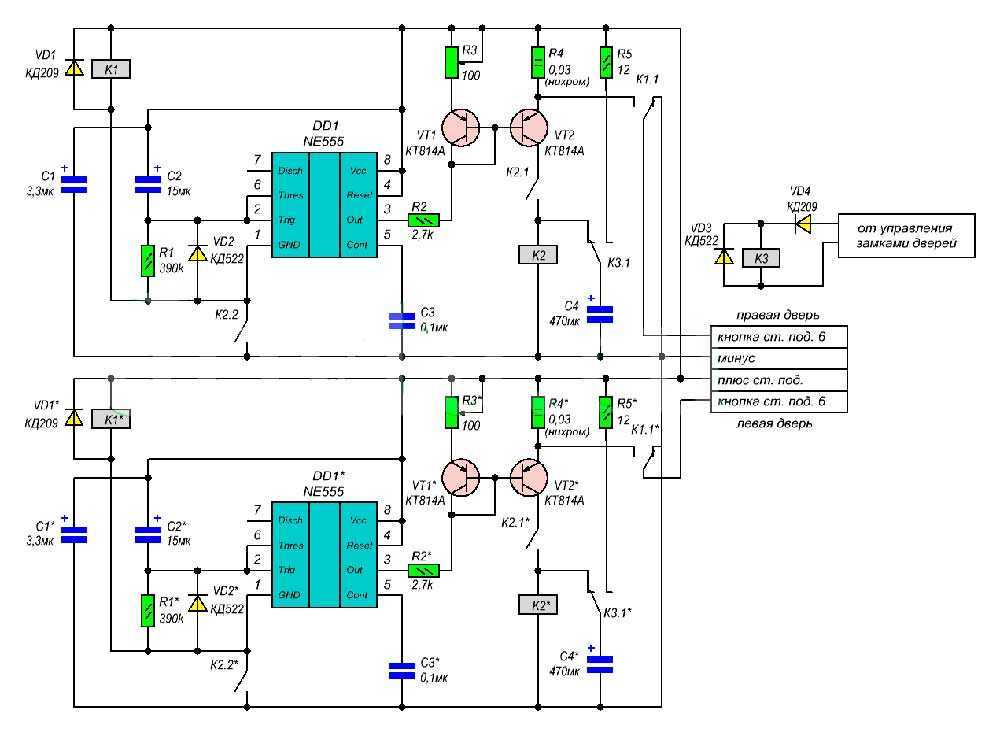

В общем случае, схема может оказаться и более сложной. Например, некоторые производители нештатных систем внедряют блоки, которые способны не просто реагировать на нажатие клавиш, но и запоминать текущее положение открытого окна.

Большинство доводчиков стеклоподъемников имеют две схемы работы и модули, которые работают по двум раздельным принципам. Самая простейшая схема подключается только к стеклоподъемникам передних дверей. Такая система удобна по двум причинам. Во-первых, стоимость электронного блока и модуля управления несопоставимо меньше, чем в случае с системой на 4 окна. Во-вторых, подключение такой электроники куда проще и подвластно даже непрофессионалу, благодаря несложной схеме и инструкции.

Принцип работы

Внешне модуль доводчика выглядит как механизм в пластиковом корпусе, который отличается малыми габаритами и соединен с несколькими проводами. Те, в свою очередь, подсоединяются к стеклоподъемному механизму и источнику питания. Блок для стеклоподъемников имеет специальный чип, который отправляет сигнал электрическому мотору для изменения положения окон в необходимый момент.

Подобная схема работы позволяет значительно понизить нагрузку на петли автомобильных дверей и механизм по открытию окон. Если машина оснащена таким доводчиком, то салон имеет большую защищенность: так, например, при закрытии окон по стандартной схеме можно не бояться, что вы не подняли стекла до конца, оставив случайно щель, которой могут воспользоваться злоумышленники, чтобы вскрыть автомобиль. Внутри сохраняется необходимая температура, что позволяет летом не страдать от жары. Блок доводчика позволяет также автоматизировать процесс проветривания, а при необходимости защитить салон машины от попадания пыли и грязи.

Установка простого доводчика

Чем больше функций и количество дверей, с которыми будет работать модуль, тем сложнее его будет включить в схему электропитания автомобиля.

Далее кратко рассмотрим, как подключить простой модуль, действующий на две двери.

Такой доводчик без проблем можно будет установить и самому.

Из инструментов потребуется немного:

• Отвертки;
• Нож и кусачки;
• Изолента.

Вначале нужно определиться с местом установки устройства.

Если у автомобиля имеется только одна система управления стеклами, установленная на водительской двери, но отвечающей и за открытие стекла на пассажирской двери, то лучше будет установить модуль внутри этой двери.

Если же системы раздельные и расположены на двух дверях или клавиши управления расположены на центральной консоли или тоннеле, то оптимальной будет установка под приборной доской.

Установка и подключение.

После выбора места установки можно приступать к монтажу и подключению.

Модуль должен быть запитан от бортовой сети авто, поэтому к нему должен быть подведен «плюсовой» провод, а также «масса».

Затем нужно выявить провода, которые передают напряжение от клавиш управления к электромоторам.

По схеме, прилагаемой с доводчиком, производится врезка проводов от модуля в проводку питания.

Для каждой двери предусмотрены свои выходы в модуле и отличаются они расцветкой проводов.

Получается, что провод, идущий от клавиши к электродвигателю, в удобном для подключения месте разрезается и к каждому из концов провода подсоединяются провода модуля.

Таким образом производится подключение модуля к системе управления стеклами.

Важно правильно выбрать провода, поскольку от клавиш к электромотору их идет два – при подаче напряжения на один из них, производится подъем стекла, а при подаче на второй – опускание. Если модуль ошибочно подключить к проводу опускания, то при постановке авто на охрану, стекла автоматически откроются

Если модуль ошибочно подключить к проводу опускания, то при постановке авто на охрану, стекла автоматически откроются.

Далее нужно подключить к доводчику провод, который будет передавать импульс от модуля системы охраны. Причем нужен импульс, который будет передаваться на модуль в течение нескольких секунд после постановки авто на охрану.

У разных систем применяются положительные или отрицательные импульсы. Поэтому перед подключением следует узнать, какой импульс рассылает установленная на авто система.

Доводчики же являются универсальными, поэтому у них есть выход под положительный и отрицательный импульсы, главное не перепутать.

После подключения всей проводки, перед убиранием всех проводов, лучше проверить работоспособность доводчика.

Если все работает нормально, останется только качественно заизолировать все врезки проводов, а затем убрать их из виду.

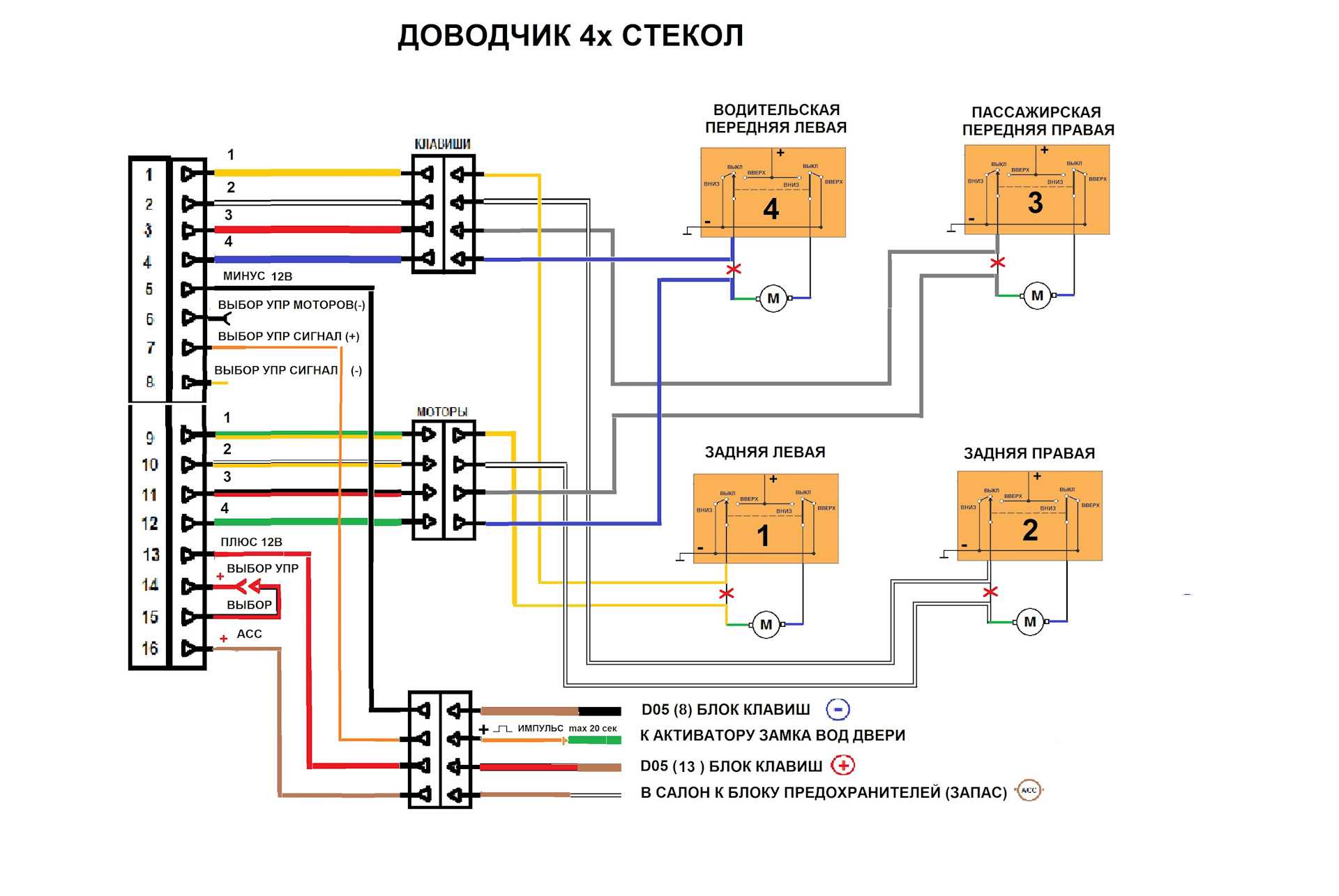

Подключение доводчика на 4 двери производится по такому же принципу, только врезок в штатную проводку будет больше.

Для чего в автомобиле используется доводчик стекол?

Электронный доводчик стекол автомобиля – это специальный электронный механизм, который автоматически закрывает окна при нажатии кнопок брелока сигнализации. Применение таких устройств позволяет существенно облегчить жизнь автовладельцу. В последнее время доводчик стекол стал очень популярен среди владельцев иномарок и отечественных авто. Объяснить такую востребованность нетрудно. Согласитесь, неприятно возвращаться на парковку за автомобилем, когда внезапно вспомнишь про открытые окна, которые могут стать приманкой для злоумышленников.

Когда вы ставите машину на сигнализацию, подъемник самостоятельно определяет текущее их положение и «доводит» их вверх. Если в автомобиле открыты сразу несколько стекол, каждое из них закрывается поочередно – сначала переднее левое, затем правое и так до последнего открытого окна. Кстати, автовладелец сам может настроить скорость работы подъемника. Но, как правило, стекло закрывается минимум за 3 и максимум за 6 секунд, не более.

Что он собой являет?

Внешне это небольшой электронный механизм с черным пластиковым корпусом и несколькими проводами, которые подсоединяются с одной стороны к механизму регулирования она, а с другой — к аккумулятору. Внутри корпуса есть небольшой чип, который и подает сигнал электромотору подъемника в нужный момент.

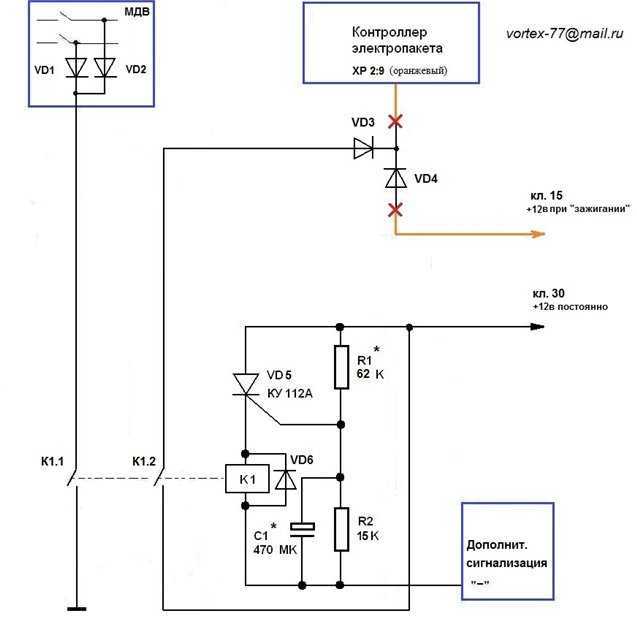

Несмотря на то что доводчик стекол имеет небольшие размеры и выполняет примитивные функции, схема его электронного устройства очень сложная. Здесь она представлена на рисунке.

Что еще может доводчик стекол?

Благодаря такому устройству существенно снижается нагрузка на дверные петли и сам механизм открытия окон. Двери, оборудованные такими доводчиками, более плотно закрываются, что позволяет сохранить постоянную температуру воздуха в салоне. Также стоит отметить, что внутрь автомобиля после установки данных устройств проникает гораздо меньше пыли и грязи.

Многофункциональный доводчик стеклоподъемников

Данные устройства являются одними из самых популярных среди российских автолюбителей. Вообще такие доводчики устанавливаются на импортные дорогие автомобили, однако они есть в свободной продаже, и установить их можно хоть на 30-летнюю «классику». Данное устройство выполняет не одну, а целый ряд функций, чем и объясняется его популярность. Среди основных стоит выделить следующие:

• Закрытие/открытие окна в одно касание кнопки.
• Возможность одновременного управления несколькими стеклами. Одно окно он может опускать, а второе, наоборот — поднимать или же управлять обоими подъемниками в едином направлении.
• Автоматическое закрытие стекол после того как автомобиль был поставлен на сигнализацию.
• Блокировка кнопок электрических стеклоподъемников.
• Возможность подключения дополнительных кнопок управления стеклоподъемниками.

Доводчик стекол – цена

В среднем такое устройство можно приобрести за 1000-1500 рублей. Эта стоимость вполне оправдана, учитывая то, насколько доводчик облегчает жизнь водителю.

Установка доводчика своими руками

Схема установки блока достаточно проста. Чем больше дверей, дополнительных функций, тем больше понадобится время на монтаж. Механизм устанавливается в любом месте внутри салона машины. Чаще устройство монтируют под:

• дверной обшивкой;
• панелью автомобиля спереди.

Что потребуется

В комплект входит схема подключения. При монтаже необходимо неукоснительно следовать рекомендациям, особенно если вы устанавливаете устройство своими руками. Из дополнительных инструментов потребуется:

• плоская отвертка;
• крестовая отвертка;
• плоскогубцы;
• изолента, двусторонний скотч;
• бокорезы.

В редких случаях может понадобиться термоусадка. Замените термоусадочной трубкой изоленту либо используйте совместно.

Пошаговая инструкция

При самостоятельном монтаже датчика на автомобиль трудно избежать ошибок. Это касается людей, не обладающих навыками механика. Рекомендуем придерживаться пошаговой инструкции:

1. Включите зажигание автомобиля. Проверьте нормально ли работает блок управления стеклоподъемником. Заметили неисправности — замените реле специальной перемычкой.
2. Снимите дверную обшивку автомобиля водительского сидения.
3. Установите устройство на каркас.
4. Соедините проводку автомобиля, основной блок. Это важная часть монтажа. Соедините красный провод датчика с белым. Последний ведет к любой кнопке двери. Тем самым доводчик подключится к системе подачи тока.
5. После подключения блока необходимо соединить черный провод с массой либо подключить кабель к проводу, ведущему к ней.
6. Соедините желтый либо белый провод с центральным автомобильным замком.
7. Возьмите провод, регулирующий подъем автомобильных стекол, разрежьте его пополам. Соедините 4 кабеля.
8. Теперь необходимо разрезать провод оранжевого цвета. Подключите кабель к клавишам доводчика.
9. Повторите процедуру для кабелей синего, зеленого цветов.
10. Проверьте целостность соединения проводов.
11. Пропаяйте кабели.
12. Заизолируйте схему.
13. Соберите дверную обшивку, проверьте работу автомобильной сигнализации.

 Схема подходит для большинства моделей автомобилей, рамочных и безрамочных стекол. Перед монтажом обязательно прочтите инструкцию. Руководство прилагается к устройству, написано на двух языках.

Для чего нужно устройство

Доводчик – устройство, которое может пригодиться как в дождливую погоду, так и при защите авто. С помощью одного нажатия на кнопку или автоматического срабатывания, он поднимает стекла на окнах всех четырех дверей, что облегчает работу водителю, экономит его время.

Чаще всего доводчик помогает водителям в дождь. К примеру, долго возясь с машиной, меняя детали или ремонтируя что-либо, ее владелец может и не заметить, как погода изменилась и начали падать большие капли дождя. Пытаясь быстро собрать все инструменты, закрыть капот, уберегая тем самым двигатель, человек может не успеть закрыть окна, из-за чего в салоне появится вода.

Из-за некачественного доводчика стекол может закрыться только одно окно, как правило, водительское, в то время как в остальных стекла не поднимутся. Поэтому, нужно покупать качественные устройства, чтобы уберечь себя от подобных неприятностей.

Стандарты и схемы разных производителей

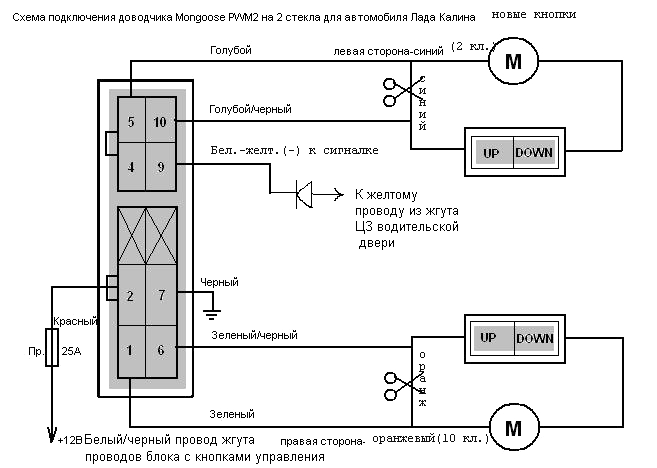

Стандартной схемы, по которой можно подключить автомобильную охранную систему, не существует. Это можно понять, проанализировав электросхемы сигналок от разных производителей систем. Цвет электроцепей у систем от различных брендов могут предназначаться для решения разных задач. Практически каждый производитель имеет определенный способ монтажа и подсоединения устройств.

По расцветке кабелей каждая электросхема может отличаться в зависимости от норм, принятых в конкретной стране. Чтобы правильно подсоединять элементы сигналки надо акцентироваться на электронном измерительном оборудовании для прозвона. При установке сигналки на автомобиль не рекомендуется использовать обычные лампы для прозвонки. С учетом места расположения основных блоков пользователю может потребоваться дополнительная покупка электроцепей. При монтаже надо учесть, что сечение дополнительных и стандартных проводов сигналки должно быть идентичным.

Карта расположения составляющих устройств сигналки

Доводчик стекол. Основы установки

Доводчик стекол нужен, чтобы закрывать стекла при поступлении сигнала на закрытие, например с автосигнализации или штатного центрального замка.

Стекла при срабатывании автодоводчика, как правило, закрываются последовательно. Доводчик должен понимать, что стекло закрыто (анализирует, например, шум или протекающий ток эл. двигателя) так же должен понимать отсутсвие нагрузки и ограничение времени работы (т.н. режим обрыва тросика).

Есть доводчики которые умеют ещё и открывать стекла и определять препятствие (как родной доводчик в Camry), есть доводчики с памятью и т.д., тут всё зависит от вложенного алгоритма в мозги доводчика. Блоки доводчиков выпускаются для управления двумя или четырмя стеклами.

Для того, что бы установить самому доводчик нужны руки, умеющие держать паяльник, нужно знать, как пользоваться конролькой или (и) что обозначают цифры на экране тестера, что такое «плюс» и «масса» аккуратность ну и желание и время.

Рассмотрим обычный доводчик, который умеет только поднимать стекла (два или четыре — неважно). То есть подали сигнал на закрытие — поднялось первое стекло, затем второе, затем третье и т.д. Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

Поднятием-опусканием окна управляет мотор постоянного тока, вращение которого зависит от полярности напряжения. В нормальном положении, когда кнопки управления ненажаты мотор соединен обоими концами на массу, соответственно он недвижим.

Если нажать на кнопку «Закрыть», то плюс попадет на один контакт мотора (на втором контакте мотора масса) соответственно мотор начнет крутиться (ну скажем по часовой стрелке).

Если нажать кнопку «Окрыть», то плюс попадет уже на другой контакт мотора, вращение будет в другую сторону, соответственно окно начнет движение вниз. Ну и если нажать обе кнопки одновременно, то на обоих контактах мотора появится +12 Вольт, разницы напряжений не будет и мотор останется недвижим.

Таким же макаром управляются все остальные окна. Питается схема через предохранитель, через контакт IG2 замка зажигания (второе положение ключа в замке).

Теперь рассмотрим сам доводчик и способ его монтажа и встраивания его в штатную схему. Схем и реализаций доводчиков и исполнений на рынке полно, но все они работают по одному принципу — дублирование штатной кнопки «Закрыть» своим внутренним реле, которое включается и отключается мозгами доводчика.

Доводчики выпускаются универсальными, для управления «массой» или «плюсом». В Тойотах управление стеклами плюсом.

Соответственно согласно нужному варианту в схеме доводчика нужно подключить провода питания или переключить перемычку в доводчике, в инструкции по установке этот пункт подробно описан.

Все часто слышали слово Сarshering — это групповое пользование автомобилями https://shacaring.ru/town/carsharing-moscow/. И данный проект является платформой, где частное лицо или даже небольшой прокат автомобилей может сдавать любому человеку легковой автомобиль в аренду. Это шикарный вариант для большого города как Москва.

Автоматический доводчик с подключением к сигналки

В настоящее время редко встретишь автомобиль без электростеклоподъемников, зачастую автоматические доводчики на них стоят только на водительском окне. Автоматические доводчики позволяют, одним нажатием, поднять или опустить окно не удерживая кнопку. Для фиксации положения окна, достаточно короткого нажатия на кнопку.

Старые модели автомобилей или бюджетные варианты их могут вообще не содержать. Однако их вполне не трудно изготовить самому, особых усилий это не требует. Далее будут предоставлены два варианта сборки и подключения доводчиков (с сигнализацией и без).

В случае если у вас вообще нету электростеклоподъемников, схема будет вполне справедлива, если докупите двигатель для подъема стекла, подключить его проблем не составит.

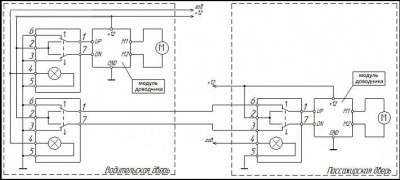

На приведенной схеме представлен способ подключение стеклоподъемников без доводчика. Согласно приведенной схеме нажатие и удерживание кнопки подымает стекло, замыкая при этом 2 и 1 контакты, +12 В подается на двигатель так, что вызывают его движение в сторону поднятия стекла.

Замыкание 7 и 3 контакта подключают землю к двигателю, замыкая цепь. При нажатии и удерживании кнопки в обратном направлении размыкаются контакты 2 и 1, а замыкаются 2 и 7, на двигатель подается напряжение обратной полярности и двигатель работает в другую сторону. Масса соответственно замыкается на контактах 1 и 6.

Схема с автоматическим доводчиком, но без подключения к сигнализации выглядит следующим образом:

Из схемы видно, что модуль устанавливается между двигателем и кнопкой, т.е. сигнал нажатия на кнопку поступает на модуль, там обрабатывается и уже только потом поступает на двигатель стеклоподъемника. Короткое нажатие кнопки вызовет непрерывное открытие или закрытие стекла, без необходимости непрерывного нажатия на кнопку.

Что делать если не работает доводчик стекол

Режим «прозвонки» на мультиметре

Иногда возникают ситуации, когда модуль доводчика стекол перестает работать. К сожалению его ремонт вряд ли возможен, и при его выходе из строя целесообразнее купить и установить новый. Особенно, учитывая его невысокую цену. Однако перед тем, как поставить «смертельный» диагноз устройству, все же попробуйте проверить работу всей схемы.

В первую очередь необходимо «прозвонить» питающие и сигнальные провода с целью выяснения их целостности
. Выполнить это можно с помощью тестера. Помните, что в электросети стандартного легкового автомобиля напряжение составляет 12 В постоянного тока. Поэтому прибор необходимо включить в соответствующий режим (в английской аббревиатуре постоянный ток обозначается как DC). Для «прозвонки» проводов мультиметр устанавливают в режим измерения сопротивления или в специально предназначенный для этого режим (на моделях, оборудованных звуковым динамиком, обозначается изображением музыкальной ноты, звуковых волн или динамика).

При работе соблюдайте осторожность! Низкое напряжение безопасно для жизни человека, однако существует опасность создать во время проверки короткое замыкание, которое может стать причиной выхода из строя других элементов электросети, в том числе, электронных!

Проверить предохранитель можно двумя способами — измеряя напряжение в цепи или его сопротивление. В первом случае алгоритм действий будет следующим:

1. Устанавливаем мультиметр в режим измерения постоянного напряжения (DC) с пределом около 20 В (зависит от модели мультиметра).
2. Включаем зажигание.
3. Одним щупом прикасаемся к «приходящему» контакту (на который приходит «+» от аккумулятора), а вторым к «массе» в блоке предохранителей или попросту к корпусу машины.
4. Если на «приходящем» контакте напряжение есть, то на экране мультиметра вы увидите значение напряжения 12 В (оно может колебаться в пределах 2…3 В в одну или другую сторону). Если же на «приходящем» контакте напряжения нет, то необходимо искать обрыв цепи от блока предохранителей до аккумулятора.
5. Если напряжение на предохранитель приходит, то нужно проверить «отходящий» контакт. Для этого одним щупом прикасаемся к нему, а другим к «массе». Если напряжение есть, значит, предохранитель целый, в противном случае он вышел из строя.

Проверка предохранителя путем измерения сопротивления выполняется по следующему алгоритму:

1. Установить мультиметр в режим измерения сопротивления или «прозвонки» (второй режим предпочтительнее, однако он есть не на всех моделях мультиметров).
2. При выключенном зажигании демонтировать предохранитель из его посадочного места.
3. Одним щупом прикоснуться к одному контакту предохранителя, а другим к другому.
4. Если предохранитель целый, то значение сопротивления будет равно 0, в режиме «прозвонки» мультиметр подаст звуковой сигнал. Если же предохранитель перегорел, то значение сопротивления будет равно бесконечности, а в режиме «прозвонки» звуковых сигналов не последует.

В случае, если корпус предохранителя выполнен из прозрачного пластика, то можно оценить его состояние визуально. В работающем предохранителе проволока, находящаяся внутри, будет целая, а в вышедшем из строя — разорванная.

Проверка цепи

Если предохранитель целый, то следует проверить цепь питания за ним. В данном случае невозможно дать однозначных рекомендаций, поскольку все зависит от конкретной модели доводчика, метода монтажа проводов, модели машины и так далее. Для начала вы должны визуально осмотреть целостность изоляции и непосредственно проводов
, которые идут от блока доводчика до электропривода стеклоподъемников. Осматривать нужно тщательно, особенно в местах, где провода стянуты в жгуты пластиковыми стяжками, а также на их изгибах. Проверьте, не перетерся ли какой-нибудь из них.

Если визуальный осмотр не дал результатов, то необходимо «прозвонить» цепь. Делается это также с помощью мультиметра. Приблизительный алгоритм действий:

1. Образно разделить цепь от модуля доводчика до кнопок управления на несколько участков.
2. На каждом из этих участков «прозвонить» провода питания и управления (если с некоторыми проводами сделать это невозможно, то стоит ограничиться визуальным осмотром).

В случае, если вы визуально или с помощью мультиметра нашли повреждение на проводах, попытайтесь отремонтировать их. В случае повреждения изоляции можно воспользоваться изолентой или термоусадкой. Если провод оборвался — смонтируйте новый (с аналогичной площадью поперечного сечения).

Некоторые доводчики стекол после установки необходимо «обучить», иначе они не будут работать. Внимательно читайте инструкцию по эксплуатации устройства.

Подводя итоги

Доводчик для стеклоподъемников — невероятно полезная и удобная функция, которая многократно облегчает жизнь автомобилисту. При выборе соответствующего оборудования стоит учитывать как производителя, так и отзывы тех, кому уже посчастливилось стать обладателем конкретной системы. В случае выбора качественного оборудования пользование машиной доставит куда больше удовольствия, и задумываться об оставленных открытых окнах больше не придется.

Сегодня уделяется все больше внимания комфортной эксплуатации машин. Создаются различные автомобильные аксессуары, среди которых стоит отметить модуль автоматического поднятия дверных стекол, то есть доводчик стеклоподъемника. Его удобство не подлежит сомнению — при использовании отпадает необходимость постоянной проверки окон перед постановкой на сигнализацию, так как такие модули закрывают их автоматически.

Раньше устройства можно было встретить только в авто премиум-класса, но их польза не осталась незамеченной основной массой автовладельцев. Так был разработан универсальный доводчик стеклоподъемника, подходящий для машин любых марок. Кроме того, простая конструкция позволила людям, увлекающимся радиоэлектроникой, создавать самодельные механизмы, отлично выполняющие заданные функции.
