Рычаг передней подвески лада калина

Инструкция по установке новых пружин, стоек, опорных подшипников и самих опор

На новую стойку одеваем первым делом отбойник вместе с пыльником:

Затем стягиваем новые пружины до необходимого момента и одеваем на стойку

Важно, чтобы крайний нижний виток попал ровно в углубление на стойке, так сказать, в свое родное место:

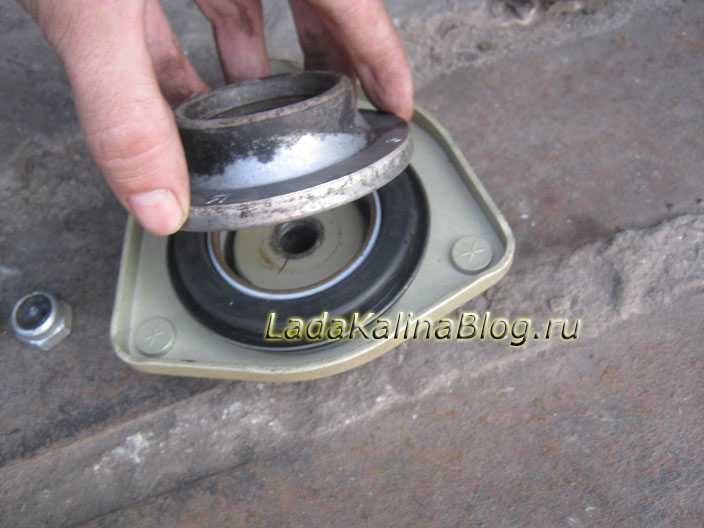

Когда пружина достаточно сжата, приступаем к опорам и подшипникам. Берем новую опору, переворачиваем ее и вставляем опорный подшипник. Обычно на подшипнике наносится метка «ВЕРХ», означающая, что этой стороной нужно вставлять его в опору:

Сверху опорного подшипника одеваем чашку, как показано на картинке:

И поверх этого блина ставим резинку:

Теперь всю эту конструкцию аккуратно одеваем на шток стойки и закручиваем гайку, удерживая шток от проворачивания

Важно, чтобы верхний виток при окончательной установке лег ровно по кругу резинки, чтобы не было никаких перекосов. В итоге, весь модуль передней подвески SS20 выглядит следующим образом:

Затем снимаем стяжк, также проконтролировав равномерность посадки пружины снизу и сверху, и можно приступать к замене. Если вы ставите проставки, то на них, как и на опорах есть стрелка, которая должна быть направлена веред по ходу движения автомобиля. Надеваем ее на шпильки опоры и производим установку модуля на автомобиль:

Также вставляем стойку обратно к верху стакана и сразу наживляем гайки. Ну а дальше придется немного попотеть, чтобы попасть попасть поворотным кулаком в место крепления стойки. Для этого я надавливал ногой на тормозной диск с большим усилием, направляя его вниз, а рукой пытался совместить все это дело. Не сразу все получилось, но после 10 минут стараний все получилось и стойка была установлена на автомобиль.

Со второй стороной производим те же самые операции и с ней все получается уже гораздо быстрее, так как руки уже набиты!

Обязательно после выполнения замены стоек, опор и пружин передней подвески, необходимо сделать сход-развал на станции технического обслуживания. Желательно это сделать сразу же, иначе вы рискуете не только быстрым износом шин, но и попаданием в аварийную ситуацию, так ка углы установки передних колес будут грубо нарушены.

Пока ни слова о впечатлениях от новой подвески, об этом я напишу завтра более детальную статью.

Статья дополнена новой информацией, а точнее — была сделана подробная видео-инструкция по замене передних стоек на переднеприводных автомобилях ВАЗ. Ниже можете ознакомиться с этим материалом, и подписываться на мой канал. Слева в меню есть банер со ссылкой!

Тюнинг подвески Лада Калина

Состояние и характеристики элементов ходовой части напрямую влияют на поведение автомобиля. Некоторых владельцев не устраивают штатные детали ходовой Лада Калина, и они стремятся ее усовершенствовать за счет установки элементов, обладающих иными характеристиками. Многих интересует повышение устойчивости, которая проявляется в уменьшении кренов кузова во время скоростного маневрирования. Этого позволяют достичь новые амортизационные стойки и пружины, обладающие повышенной жесткостью. Такие компоненты более детально отрабатывают неровности дороги и не позволяют кузову совершать длительные колебания. Чрезмерная жесткость стоек может спровоцировать дискомфорт водителя, поэтому при выборе аналоговых изделий следует учитывать сей момент. Также заметим еще один негативный аспект более жестких стоек. Они способны вызвать повышенный износ остальных компонентов в ходовой части. Пружины можно устанавливать укороченными. Это способствует улучшению аэродинамики, однако уменьшает клиренс и создает риск повреждения днища, порогов, а также элементов ходовой части и системы выхлопа. Также нестандартные пружины наделяют амортизаторы пониженной жесткостью, что ощутимо на неровностях дорог. Чтобы приспособить автомобиль к разным дорожным условиям владельцы склоняются к установке амортизаторов с регулируемой величиной жесткости.

Если рассмотреть ходовые части LADA Kalina в универсальном и «кроссовом» кузовном исполнении, то между собой эти конструкции наделены некоторыми отличиями. Передняя подвеска универсала идентична прочим кузовным вариациям и требует серьезной доработки, чтобы управляемость на пару с устойчивостью стали предметом гордости владельца.

«Кроссовая» версия LADA Kalina приравнивается к «легким» внедорожникам, поэтому элементы ее ходовой части усилены и обладают большей жесткостью. Также за счет увеличенного клиренса эта модификация проявляет лучшую проходимость на проселочной местности.

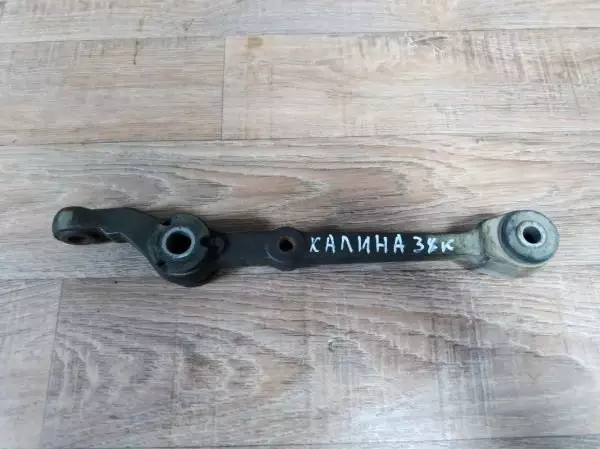

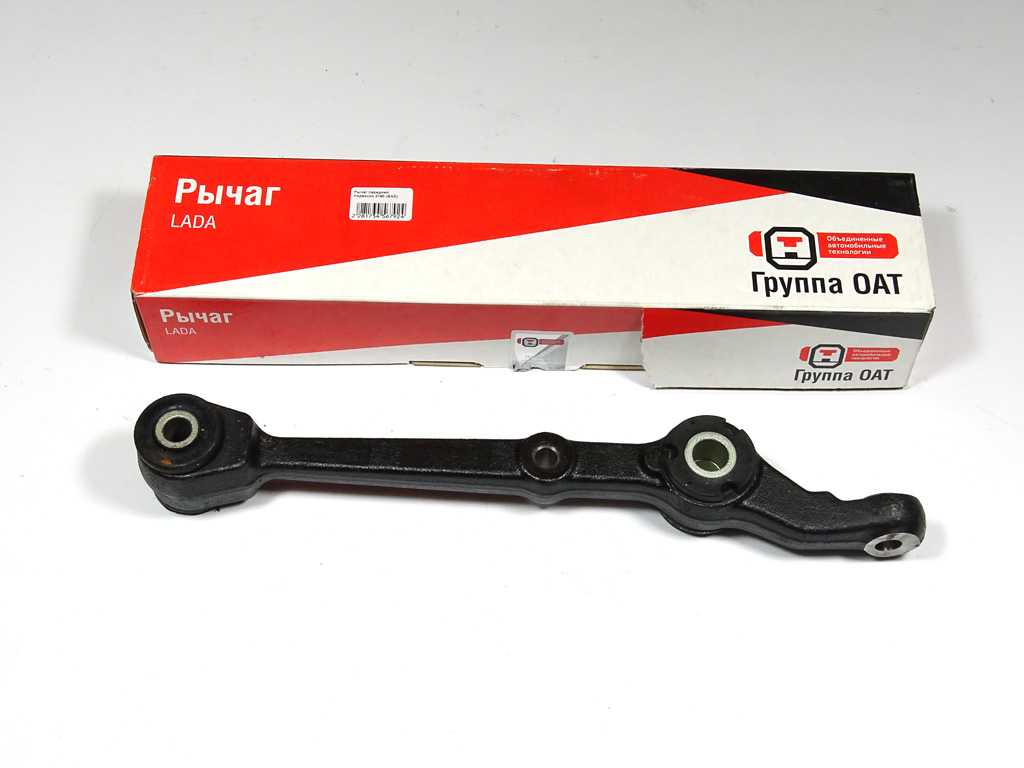

Рычаг передней подвески, шаровые опоры

Снятие

Установить автомобиль на двухстоечный подъемник, выключить зажигание, затянуть стояночный тормоз и вывесить автомобиль (подъемник электрогидравлический типа ПВ-3-Т-СП, грузоподъемностью 3 т).

Поднять автомобиль на высоту, удобную для работы, снять кожухи защитные передних крыльев.

Рисунок 11 — Снятие рычага передней подвески:

рычаг передней подвески
гайка крепления пальца шарового передней подвески
палец шаровой передней подвески с защитным чехлом
болт
кулак поворотный левый
растяжка рычага
стойка переднего стабилизатора
кронштейн кузова
штанга переднего стабилизатора поперечной устойчивости

Отвернуть восемь самонарезающих винтов с шайбами крепления брызговика двигателя и снять брызговик двигателя (головка сменная 8, гайковерт или ключ трещоточный).

Отвернуть гайку крепления растяжки 6, рисунок 11, к рычагу 1 передней подвески и снять упорную шайбу (гайковерт или вороток, головка сменная 24, ключ кольцевой 24).

Отвернуть гайку болта крепления стойки 7 стабилизатора к рычагу 1 передней подвески и извлечь болт (гайковерт или вороток, головка сменная 17, ключ кольцевой 17).

Отвернуть болты крепления шарового пальца 3 к поворотному кулаку 5 (вороток, головка сменная 17).

Отвернуть гайку болта крепления рычага 1 передней подвески к кронштейну 8 кузова (гайковерт или вороток, головка сменная 19, ключ кольцевой 19).

Отметить визуально количество регулировочных шайб между растяжкой и рычагом, извлечь болт крепления рычага к кронштейну кузова и снять рычаг в сборе с шаровым пальцем (молоток, прошивка).

Установка

Установить рычаг передней подвески в сборе с шаровым пальцем, сохранив количество и положение регулировочных шайб, установить болт крепления рычага к кронштейну кузова. Регулировочные шайбы должны устанавливаться фасками в сторону упорного торца растяжки.

Завернуть гайку болта крепления рычага 1, рисунок 11, к кронштейну 8 кузова (гайковерт или вороток, головка сменная 19, ключ кольцевой 19).

Примечание: Момент затяжки гайки крепления рычага подвески к кронштейну кузова: от 80 до 95 Н · м (от 8,0 до 9,5 кгс · м) (ключ динамометрический).

Завернуть болты крепления шарового пальца 3, рисунок 10, к поворотному кулаку 5 (вороток, головка сменная 17).

Примечание: Момент затяжки болтов крепления шарового пальца к поворотному кулаку: от 50 до 60 Н · м (от 5,0 до 6,0 кгс · м) (ключ динамометрический).

Установить болт и завернуть гайку болта крепления стойки 7 переднего стабилизатора к рычагу 1 (гайковерт или вороток, головка сменная 17, ключ кольцевой 17).

Примечание: Момент затяжки гайки крепления стойки переднего стабилизатора к рычагу: от 45 до 50 Н · м (от 4,5 до 5,0 кгс · м) (ключ динамометрический).

Установить упорную шайбу и завернуть гайку крепления растяжки 6 рычага к рычагу 1 (гайковерт или вороток, головка сменная 24, ключ кольцевой 24).

Примечание: Момент затяжки гайки крепления растяжки рычага к рычагу: от 160 до 170 Н · м (от 16 до 17 кгс · м) (ключ динамометрический).

Установить брызговик двигателя и завернуть восемь самонарезающих винтов с шайбами крепления брызговика двигателя (головка сменная 8, гайковерт или ключ трещоточный).

Установить кожухи защитные передних крыльев автомобиля.

Проверить и при необходимости отрегулировать углы установки передних колес.

Замена тормозных колодок киа соул своими руками
Ниссан тино замена задних сайлентблоков
Установка сигнализации на авто в краснодаре адреса и телефоны
Замена обгонной муфты генератора ниссан x trail
Установка фаркопа лидер плюс на ниву

Принцип действия

На Лада Калина подвеска МакФерсон улучшила качество езды. Начиная с Калины все новые модели АвтоВАЗа стали укомплектовываться именно подвеской МакФерсон. При езде гораздо эффективнее снижается уровень воздействия плохой дороги на корпус, благодаря чему ездить на авто намного комфортней, чем к примеру, на ВАЗ 2109, где установлен подобный тип подвески.

Так, независимая подвеска МакФерсон состоит из двух полуосей, позволяющие сделать колеса практически независимыми друг от друга. Это означает, что колеса при наезде одного из них на кочку, впадину или на что-то еще, не изменяют уровень наклона, как это есть нормой в полузависимых и зависимых подвесках.

Отличия передней подвески Калины от ранее выпущенных автомобилей АвтоВАЗа

Все машины компании АвтоВАЗ имели спереди подвеску МакФерсон, но она значительно отличалась от тех, которые использовали в 70-х, 80-х и 90-х в Форд, Фиат, Фольксваген и тд.. Так, главные отличия подвески МакФерсон от подвесок моделей Лада до 2004 года заключены в следующем:

Вместо подшипника в МакФерсон смонтирована втулка.
В МакФерсон подшипник шарового вида в радиусе больше, также различается конструкция. Теперь он находится в верхней части меж опорой и пружинным элементом в стиснутом состоянии, что отлично помогает убирать стуки при движении.
Когда поворачиваются колеса, стойка передней подвески, а точнее ее корпус, проворачивается с пружиной одновременно. Когда это происходит, амортизаторный шток остается недвижим.

Читать также: Лада кросс 2021 в новом кузове комплектации

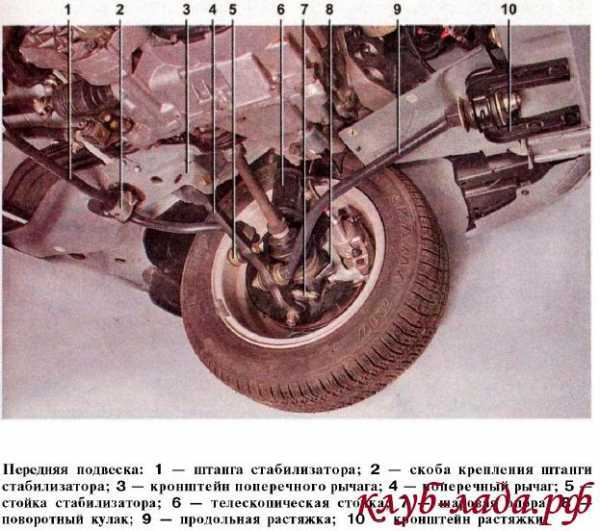

Устройство передней подвески Лада Калина

Передняя подвеска Lada Kalina существенно отличается от автомобилей прошлых лет. В данной статье Вы найдете схему и описание конструкции передней подвески автомобиля.

Схема передней подвески Калины

1 — чехол; 2 — шаровая опора; 3 — стопорное кольцо; 4 — гайка подшипника ступицы; 5 — защитный колпак; 6 — ступица; 7 — подшипник ступицы; 8 — поворотный кулак; 9 — диск тормозного механизма переднего колеса; 10 — щит тормозного механизма; 11 — гайка; 12 — эксцентриковый (регулировочный) болт; 13 — поворотный рычаг; 14 — пружина передней подвески; 15 — шток амортизатора; 16 — верхняя чашка пружины; 17 — верхняя опора амортизаторной стойки; 18 — гайка штока амортизатора; 19 — подшипник верхней опоры амортизаторной стойки; 20 — прокладка пружины; 21 — буфер хода сжатия передней подвески; 22 — защитный кожух; 23 — телескопическая стойка; 24 — вал привода переднего колеса; 25 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 26 — растяжка передней подвески; 27 — штанга стабилизатора поперечной устойчивости; 28 — стойка стабилизатора поперечной устойчивости; 29 — рычаг передней подвески

Справочные данные

Углы установки передних колес под нагрузкой 320 кг:

Развал передних колес, град	-0°30′..+0°30′
Схождение передних колес, мм	-1…+ 1
Продольный наклон оси поворота колеса, град	1-2°

Углы установки передних колес у снаряженного автомобиля:

Развал передних колес, град	0 — 1°
Схождение передних колес, мм	0,5-2,5
Продольный наклон оси поворота колеса, град	1-2°

Моменты затяжки резьбовых соединений:

Наименование узлов и деталей	Резьба	Момент затяжки,Н-М (кгс-м)
Болты крепления колеса	М12×1,25	65,2-92,6 (6,7-9,5)
Гайка подшипника ступицы переднего колеса	М20х1,5	225,6-247,2 (23-25,2)
Болты крепления шаровой опоры к поворотному кулаку	М10×1,25	49,0 -61,7 (5,0-6,3)
Гайка крепления шарового пальца к рычагу	M12x1,25	66,6-82,3 (6,8-8,4)
Гайка регулировочного болта (с эксцентриком) стойки передней подвески	M12x1,25	77,5-96,1 (7,9-9,8)
Гайка болта крепления стойки передней подвески к поворотному кулаку	M12x1,25	77,5-96,1 (7,9-9,8)
Гайки крепления штока стойки передней подвески к верхней опоре	М 14×1,5	65,9-81,2 (6,7-8,3)
Гайки крепления верхней опоры стойки передней подвески к кузову	М8	19,6-24,2 (2-2,5)
Гайка болта крепления рычага передней подвески к кузову	М12×1,25	77,5-96,1 (7,9-9,8)
Гайки крепления растяжки передней подвески	M16x1,25	160-176,4 (16,3-18)
Болты крепления кронштейна растяжки	M10x1,25	42,1-52,0 (4,3-5,3)
Гайка болта крепления стойки стабилизатора поперечной устойчивости к рычагупередней подвески	M10x1,25	42,1-52,0 (4,3-5,3)
Гайки крепления штанги стабилизатора поперечной устойчивости к кузову	М8	19,6-24,2 (2-2,5)
Гайка болта нижнего крепления амортизатора к рычагу задней подвески	М12х1,25	66,6-82,3 (6,8-8,4)

Устройство передней подвески Калины

Верхняя опора крепится к чашке брызговика кузова тремя самоконтрящимися гайками. Ее конструкция значительно отличается от конструкции опор, которые использовались на автомобилях ВАЗ 2108—2110:

Вместо запрессованного упорного подшипника установлена стальная втулка, привулканизированная к резиновому массиву опоры, что позволило исключить люфты и посторонние звуки.
Упорный шариковый подшипник имеет больший диаметр и другую конструкцию. Расположен он между верхней опорой и пружиной и находится в сжатом положении, что позволяет устранять все зазоры и стуки. Увеличилась долговечность подшипника, за счет увеличения площади контакта шариков с дорожками качения.
При повороте колес корпус стойки вращается вместе с пружиной. При этом шток амортизатора остается неподвижным, соединение штока с направляющей втулкой амортизатора изнашивается меньше.

Двухрядный радиально-упорный шариковый подшипник закрытого типа установлен в поворотном кулаке и закреплен двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. В эксплуатации подшипник не регулируется. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Если Вы заметили стук или скрип в передней подвеске Калина, тогда необходимо выполнить диагностику в ходе которой выявить неисправность. Ремонт передней подвески Калины рассмотрен в других статьях.

Ремонт и Доработка» на DRIVE2

Ну вот и настало время, когда пробег машинки заставляет задуматься о замене элементов подвески. Подбором запчастей занимался очень долго. Перекурил весь интернет и всевозможные сайты. Но выбор решил сделать сам, потому как у всех разные мнения и впечатления от разных элементов подвески.Было принято решение начинать делать закупку деталей.Пружины Фобос Люкс с переменным шагом, конические. Выбрал эти пружины так как ВАЗовские не хотелось, хотелось увидеть разницу и сравнить родные заводские и что-то из других производителей. Занижать авто я и не думал, да и не к чему на этой машине это делать. О том что данные пружины имеют занижение узнал я из надписи на коробке, а на сайте производителя об это ни слова.Надпись на коробке:Пружины «Люкс» (Комфорт)Прогрессивные пружины комфортного типа имеют изначально меньшие показатели жесткости по отношению к оригинальным стандартным пружинам. Это обеспечивает более эластичную работу подвески в штатном режиме. В тоже время, более ярко выраженная прогрессивная конструкция позволяет добиваться устойчивости автомобиля при повышенных скоростях, нагрузках и маневрах. Данная серия пружин имеет начальное занижение 5-10 мм относительно стандартных (в зависимости от модели автомобиля).

Думал это занижение будет компенсировано, ведь в планах установка усилителей опор.

Выходные прошли плодотворно, скинул больше 2 кг. Намучился с заменой сайлентблоков. Купил спец съемник, но с незакрепленными тисками выполнять подобные манипуляции ужасно тяжело. На одном рычаге ромашка была полностью разрушена. Решил заменить и шаровые опоры. Приобрел шаровые фирмы «Кедр».Затягивал гайки крепления стабилизатора и отломал шпильку от кузова. В субботу буду варить. Пока держится на 3х.Заменил\ установил:— стойки под коническую пружину СААЗ;— пружины конические Фобос Люкс;— опоры БРТ;— усилители опор AutoPRODUCT;— виброшумоизоляторы под коническую пружину нижние SS-20;— виброшумоизоляторы под коническую пружину верхние SS-20;— отбойники с пыльниками в сборе Сызрань;— пальцы шаровые Кедр;— сайлентблоки рычагов СЭВИ Эксперт;— шарниры растяжки (ромашки) СЭВИ Эксперт;— стойки стабилизатора (яйца) СЭВИ Эксперт;— подушки стабилизатора БРТ.Шарниры кронштейна растяжки (краба) заменить так и не смог. Нужны хорошие тиски.Сделал сход-развал.

Итог: морда задрана, машина стала жестче, появился противный скрип, одну подкрылку пришлось подрезать, так как цеплялась за пружину. Но самое, что пугает меня, это то, что машина вроде как стоит на отбойниках, хотя морда задрана. Как такое может быть? Собирать стойки было сложно, так как не успевал накрутить гайку на шток, он постоянно опускался прячась в опоре.

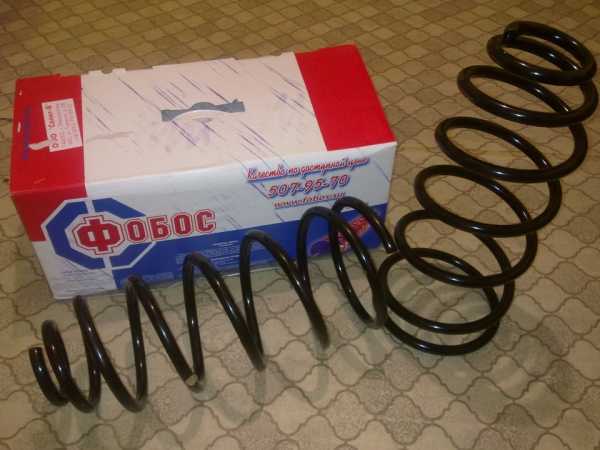

У Фобосов толщина прутка больше чем у стоковой

Выбор деталей и необходимый инструмент

Прежде чем начать непосредственно замену сайлентблоков, важно правильно к ней подготовиться. Конкретно по выбору новых деталей рекомендаций немного

Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши

Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили.

Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши. Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили.

Для ремонтных работ вам понадобится наличие следующих вещей:

новые сайлентблоки;
набор ключей как накидных, так и торцевых (обязательны размером 17, 19, 24);
молоток, тиски или специальный съёмник (он же одновременно «запрессовщик») для виброизоляторов;
любая смазка, наиболее удобна WD-40;
смотровая яма (подъёмник);
домкрат.

Важно! Несмотря на не сложность мероприятия по замене сайлентблоков, необходимо иметь хотя бы базовые навыки ремонта. Поэтому объективно взвесьте свои силы перед заменой и решите: под силу ли это вам.

Замена сайлентблоков подвески своими руками

Сайлентблоки подвески на ВАЗ-2112 располагаются в рычагах, как задней балки, так и передней. Заменять их желательно комплексно. Процесс замены примерно схож и на задней, и на передней части подвески. Ниже представлены инструкции для обоих случаев.

Передние рычаги

Замена сайлентблоков передних рычагов на ВАЗ-2112 представляет собой следующий процесс:

Первоочерёдно, машину необходимо поставить над смотровой ямой или воспользоваться подъёмником. Затем снять защиту моторного отсека, представленную кожухом.
После этого откручиваются гайки крепления передних рычагов, далее — стабилизаторов, всё это делается ключом на 17.
Ослабив гайки крепления необходимого колеса, нужно поддомкратить машину и снять его полностью.
Ключом на 24 следует открутить гайку на растяжке. Затем отвернуть крепёжные болты шаровой опоры и демонтировать её.
Далее полностью освобождается рычаг подвески.
Из снятого рычага необходимо демонтировать старые сайлентблоки молотком или съёмником. После этого очистить посадочное место от ржавчины и грязи, смазав поверхность тонким слоем смазки. Можно смастерить собственный съёмник. Особенно он будет полезен, когда Вы хотите заменить сайлентблок, не снимая рычага.
Запрессовав тисками или съёмником новые сайлентблоки в посадочный паз, необходимо собрать всё в обратном порядке.
Готово.

Важно! Многие автолюбители не выпрессовывают сайлентблоки, а выжигают их, что крайне не правильно. В ходе термообработки серьёзно меняется в худшую сторону качество металла, из которого сделан рычаг.

Замена сайлентблоков в задней балке

Замена задних сайлентблоков делается так:

Опять же, машину необходимо загнать на смотровую яму или поднять на подъёмнике.
Затем, взяв ключ на 19, нужно отсоединить заднюю балку от кронштейна, путём откручивания гаек её крепления.
После этого освобождённый от гайки болт стоит вынуть, а между балкой и кузовом вставить деревянный брус размером кирпича.
Затем молотком или съёмником выбивается сайлентблок, а освободившийся паз зачищается и смазывается.
Далее в посадочный паз запрессовывается новый сайлентблок.
Последним этапом вся конструкция собирается назад.

Важно! После проведения мероприятий по замене сайлентблоков(как спереди, так и сзади) очень важно сделать «развал-схождение».

Описание конструкции

Передняя подвеска независимая, с телескопическими поворотными стойками, поперечными рычагами, продольными растяжками рычагов и стабилизатором поперечной устойчивости торсионного типа. Стойка подвески состоит из корпуса, в котором установлен гидравлический телескопический амортизатор винтовой пружины и верхней опоры. Снаружи к корпусу стойки приварены кронштейн для крепления поворотного кулака, поворотный рычаг и нижняя опорная чашка пружины. В зависимости от комплектации автомобиля стойка может быть с бочкообразной или конической пружиной. Пружина своим нижним витком упирается в нижнюю опорную чашку, а верхним — в верхнюю опорную чашку, закрепленную на штоке амортизатора. Также на штоке амортизатора установлена верхняя опора стойки, состоящая из корпуса, резиновой подушки и подшипника. Корпус опоры крепится к кузову автомобиля тремя шпильками с гайками. Подшипник позволяет штоку амортизатора поворачиваться в опоре при повороте стойки, а резиновый буфер препятствует передаче вибраций на корпус автомобиля. Шток амортизатора защищен от грязи и пыли пластмассовым кожухом. При пробое подвески ход штока ограничен буфером хода сжатия. Поворотный рычаг стойки соединяется с рулевой тягой через шаровой палец. Изменение длины тяги при помощи ее соединительной муфты позволяет регулировать схождение передних колес.Регулировочная втулка рулевой тяги: 1 — наконечник рулевой тяги; 2 — регулировочная втулка; 3 — рулевая тяга Поворотный кулак крепится к кронштейну стойки двумя болтами с гайками. Верхнее отверстие кронштейна выполнено овальным, а установленный в него болт имеет эксцентриковый поясок и эксцентриковую шайбу. При вращении этого болта поворотный кулак смещается относительно стойки, поворачиваясь на болте нижнего крепления, как на оси. Благодаря этому изменяется угол между стойкой и кулаком, что в свою очередь позволяет регулировать развал переднего колеса. В отверстие поворотного кулака запрессован и зафиксирован двумя стопорными кольцами двухрядный шариковый подшипник. Во внутреннее кольцо подшипника запрессована ступица колеса. Снизу поворотный кулак соединен с поперечным рычагом подвески при помощи шаровой опоры. От перемещения поперечный рычаг удерживается растяжкой, которая своим задним концом крепится через резинометаллический шарнир к рычагу, а передним — через подушку к кронштейну, закрепленному на кузове автомобиля. Изменяя количество шайб в переднем и заднем креплениях растяжки, можно изменять положение рычага, регулируя тем самым угол продольного наклона оси поворота колеса. Крепление поворотного кулака к стойке: 1 — кронштейн крепления поворотного кулака; 2 — корпус стойки; 3 — болт (эксцентриковый) верхнего крепления поворотного кулака; 4 — болт нижнего крепления поворотного кулака; 5 — поворотный кулак Крепление продольной растяжки к поперечному рычагу: 1 — задний конец продольной растяжки; 2 — регулировочные шайбы; 3 — упорная шайба; 4 — резинометаллический шарнир; 5 — поперечный рычаг подвески Концы стабилизатора поперечной устойчивости при помощи стоек соединены с поперечными рычагами передней подвески автомобиля. Центральная часть стабилизатора закреплена через резиновые подушки на кузове скобами. Движение одного из рычагов через стабилизатор передается на второй. Это позволяет частично синхронизировать работу обеих сторон подвески и тем самым уменьшить раскачивание автомобиля на неровной дороге и крены в поворотах. Передняя подвеска: 1 — штанга стабилизатора; 2 — скоба крепления штанги стабилизатора; 3 — кронштейн поперечного рычага; 4 — поперечный рычаг; 5 — стойка стабилизатора; 6 — телескопическая стойка; 7 — шаровая опора; 8 — поворотный кулак; 9 — продольная растяжка; 10 — кронштейн растяжки После ремонта любых элементов подвески или рулевого управления обязательно проверьте углы установки передних колес. Качественно провести проверку и регулировку углов установки передних колес можно только в условиях сервисного предприятия, имеющего специальный стенд для выполнения регулировочных работ.

Признаки неисправных сайлентблоков на Лада

Основным признаком проблем сайлентблока является нестабильное движение автомобиля. Автомобиль начинает уводить в сторону при езде даже по небольшим неровностям дорожного покрытия, при нажатии на педаль акселератора автомобиль начинает уводить правее или левее. Так проявляется износ сайлентблоков передних рычагов.
Еще одним характерным признаком неисправности сайлентблока является, выходящий из п.1 неравномерный износ покрышек.
Появляется стук в передней подвеске.

Неисправный сайлентблок необходимо заменить в самое короткое время. Использование неисправной, изношенной детали, а также ее запоздалая замена разрушает места контактов шарниров, а это чревато полной заменой элементов переднего рычага подвески.

«АСОМИ»

Этот производитель предлагает две линейки деталей. От описанных выше SS20, они отличаются большей универсальностью. Что позволяет использовать запчасти, не оглядываясь на особенности эксплуатации:

Газо-масляные стойки «Комфорт PRO, могут использоваться на дорогах с любым покрытием. При этом, амортизаторы обладают отличным ресурсом;
Комфорт CLASSIC, это классические масляные стойки. Благодаря высокой жесткости, они показывают неплохое поведение на больших скоростях.

Этот производитель привлекает к себе внимание сочетанием сравнительно низкой цены и высокого качества

Универсал

. К подвеске автомобилей в кузове универсал обычно предъявляются довольно высокие требования. Связано это, с их большей грузоподъемностью. Конструктивно подвеска на универсалах Калина и Приора практически не отличается от остальных типов кузова. Но, для таких модификаций рекомендуют применять более жесткие амортизационные стойки. Это позволит снизить просадку машины при ее загрузке. В остальном, все зависит от вкусов и пожеланий самого автолюбителя.

Заключение

. Сейчас на рынке представлено большое множество вариантов различных амортизаторов для отечественных автомобилей. Выбирая, какие стойки лучше поставить на Приору и Калину (+Универсал), нужно отталкиваться от особенностей вашего вождения. Для любителей скоростной езды подойдут жесткие модели амортизаторов. Если авто используется в качестве семейного, то следует подбирать более мягкие стойки.

Передние стойки досаждали своими стуками ещё год назад, тогда были заменены только верхние опоры стоек, т. к. стойки внешне казались в хорошем состоянии. Стуки пропали на некоторое время, а потом опять появились. Перед покупкой проверил какие пружины и стойки установлены. А установлены предыдущим владельцем оказались стойки фирмы weber (похоже китайские). Пружины оказались конусные. Решил не экспериментировать с фирмой стоек и поставить «СААЗ». Подшипники верхних опор проверили, они оказались целые.

Пружины

Как правило передние стойки на калину 1118 (седан) имеют коническую пружину, а на 1119 (хетчбек) ставят бочкообразную пружину.

В настоящий момент по действующей документации на автомобилях семейства «Калина» устанавливаются сдедующие виды пружин: 1. Передняя подвеска. а) на автомобилях с 8-клапанным двигателем (кроме модели 1117 универсал) устанавливаются конические пружины1118-2902712 производства ОАО «Автоагрегат» (г. Кинешма) или фасонные «бочкообразные» пружины 1119-2902712производства фирмы Mubea, Чехия (?).

Пружины идентичны по техническим характеристикам, но отличаются по установочным параметрам, а потому взаимозаменяемы только в составе стойки телескопической с опорой и пружиной в сборе. б) на автомобилях с 16-клапанными двигателями и моделях 1117 устанавливаются пружины 11186-2902712 и 11196-2902712 с более высокими жёсткостными и нагрузочными параметрами.

2. Задняя подвеска. На все автомобили семейства «Калина» УСТАНАВЛИВАЕТСЯ ЕДИНАЯ ЦИЛИНДРИЧЕСКАЯ ПРУЖИНА ПРОИЗВОДСТВА ОАО «АВТОВАЗ» 1118-2912712-10Стойки

Стойки тоже отличаются друг от друга — чашкой, на которую упирается нижний виток пружины.

Подведем итоги

Передняя подвеска в LADA Kalina достаточно проста и надежна. Ее конструкция «отработана» на предшествующем поколении модели. Производитель в данном вопросе пошел навстречу покупателям и сделал ходовую часть российского автомобиля пригодной, чтобы провести ремонт.

Также, как мы убедились, возможен вариант тюнинга подвески, главное знать устройство передней подвески, пригодится это и если необходима замена сайлентблоков. Такое решение популярно среди владельцев, ведь оно позволяет улучшить и сбалансировать характеристики ходовой, что в свою очередь дарит комфорт во время вождения.
