Признаки неисправности опорного подшипника подвески и порядок его замены

Способы проверки

Проверить состояние опорного подшипника – несложно, но технология зависит от конструктивных особенностей самой стойки.

Здесь стоит отметить, что такая проверка точно результата не даст, убедиться в неисправности подшипника можно только после снятия его с авто.

Но, все же, выполнив ряд нехитрых действий можно определить состояние верхней опоры.

Если брать модель ВАЗ-2110, то у нее опорный подшипник установлен в саму опору.

Чтобы проверить его состояние следует попросить помощника пораскачивать авто в поперечном направлении (не особо сильно), а сами в это время кладем руку на выступающую часть стойки в подкапотном пространстве.

Если подшипник изношен, то рукой будет чувствоваться люфт. Также у поврежденного элемента такие раскачивания обычно сопровождаются появлением сторонних звуков – скрипов, щелчков.

Если все это обнаружено при проверке — пора провести ревизию опоры.

На таких же моделях как Лада «Приора», Лада «Калина», или к примеру, Nissan X-Trail, подшипник не входит в конструкцию опоры, поэтому методом раскачки его не проверить. Единственным сигналом об износе у них является появление стука при движении.

Но все же есть возможность дополнительно удостовериться в неисправности узла.

Для этого просим помощника повращать руль в разные стороны. Сами при этом прикладываем руку к пружине.

Если подшипник сильно изношен, то в нем могут появиться подклинивания, которые хорошо будут отдаваться в пружину в виде вибрации и несильных «отстрелов».

Читайте про причины по которым слышен стук при повороте руля.

Замена

• гаечные ключи;
• пружинная стяжка;
• домкрат;
• молоток;
• монтировка;
• устройство для снятия гаек, фиксирующих стойку;
• механизм для снятия рулевого наконечника.

Порядок работ

1. Нужно снять ступичный колпак и сорвать гайку ШРУСа, в то время, как помощник нажимает на тормоз, используя вороток или головку.
2. На домкрате поднять машину и снять колесо. Заводская подставка тоже должна закреплять автомобиль.
3. При повернутом в противоположную сторону от ремонтируемой опоры руле, нужно освободить шплинт. Пользоваться при этом молотком, монтировкой и съемником рулевой тяги.
4. Снять 2 болта крепежа шаровой опоры.
5. Тормозной шланг вынимается из держателя.
6. Далее также раскручиваются 2 болта суппорта. Нельзя допускать, чтобы он повис на тормозном шланге, его нужно отвести в сторону, повесить на проволоку.
7. Чтобы со снятой стойкой было комфортнее работать, гайку нужно сорвать, а отворачивать полностью не надо. Затем 3 гайки опоры выкручиваются.
8. Отвернуть гайку ШРУСа совсем, одновременно достать и ШРУС, и стойку.
9. Устройством сжать пружину равномерно с обеих сторон.
10. От сжатой пружины спокойно можно отсоединять опору. Ставится новый опорник.
11. Сборка производится в обратном порядке.

https://youtube.com/watch?v=HftkWZPCZ3Y

Процедура замены

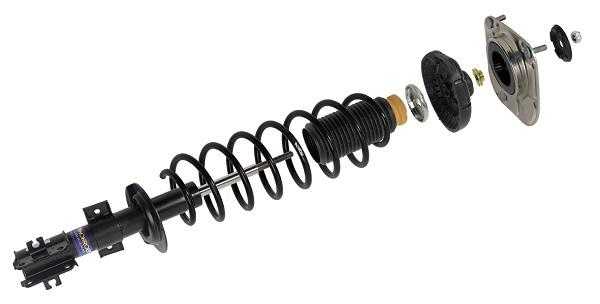

Если посмотреть на фото, то конструктивно все ОП выглядят примерно одинаково. Схема устройства передних стоек на разных автомобилях тоже имеет незначительные отличия.

Но это не дает оснований использовать, к примеру, руководство по ремонту Жигули в процессе замены опорного подшипника на автомобиле Рено Логан, Ниссан Альмера, Хендай Акцент или Митсубиси Аутлендер. Рекомендую вооружиться руководством по эксплуатации, которое прилагается к вашей машине. Даже если вы покупали подержанный автомобиль, а предыдущий владелец руководство вам не передал, найти его в сети или купить в магазинах не составит труда.

Именно это руководство к конкретному авто с конкретным двигателем является лучшим пособием по самостоятельному ремонту и обслуживанию. Чтобы вы понимали, о чем идет речь в процессе замены опорного подшипника, предлагаю ознакомиться с примерным процессом.

Я постарался выделить основные моменты, которые каждому из вас нужно обязательно знать.

Если подшипник полностью или частично сломался, то пытаться его ремонтировать не имеет смысла. Там нет элементов, которые бы подлежали восстановлению. Так что сразу смело покупайте новый подшипник. Его цена может составлять от пары сотен рублей.

• Ослабьте натяжение гаек, которые крепят опору. На большинстве авто она находятся в подкапотном пространстве. Их 3 штуки.
• Поднимите часть машины домкратом, где планируется ремонт. Снимите колесо.

Какие итоги можно сделать? ОП, то есть опорный подшипник, является сравнительно небольшим элементом подвески. При этом он играет огромную роль в качестве ее работы и безопасности управления автомобилем

Потому важно следить за его состоянием и вовремя проводить замену

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

При неисправности деталей в передней подвеске автомобиля во время движения возникают различные скрипы, стуки, щелчки и дребезжания. Понятно, что это не просто так. Подвеска отчаянно сигнализирует, что необходимо провести диагностику, и чем скорее, тем лучше.

В передней подвеске не так уж много деталей, чтобы даже при простом внешнем осмотре не определить неисправность. Для этого необязательно иметь огромный опыт в ремонте подвески

Важно здесь быть внимательным, а самое главное – нужно хорошо знать устройство автомобиля и понимать, какие функции выполняют узлы и детали автомобиля

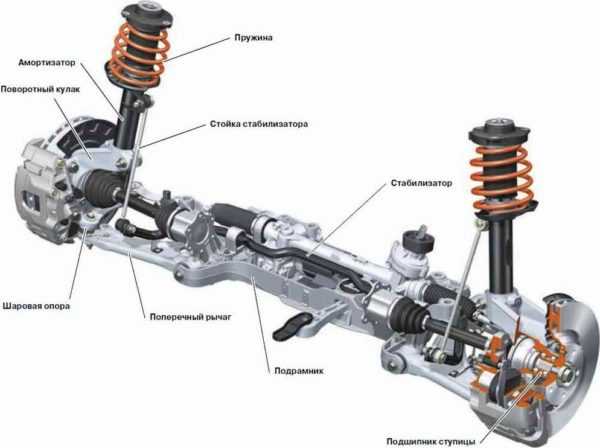

Передняя подвеска

Рассмотрим переднюю подвеску легкового автомобиля. Несмотря на конструктивные особенности разных видов моделей, принципиально все передние подвески одинаковы. Правда, не все детали могут быть в составе подвески.

Так как у автомобиля два передних колеса, то и многие детали могут парными. Вот такой приблизительный список, что входит в состав передней подвески:

• Поворотные кулаки (или цапфы), правый и левый;
• Передние амортизаторы, правый и левый (могут быть симметричными);
• Передние пружины (в основном симметричны, но бывают правыми и левыми на некоторых моделях);
• Передний стабилизатор, он один;
• Стойки стабилизатора, их две, несимметричными бывают редко;
• Рычаги передней подвески, симметричными почти не бывают, зато могут быть верхними и нижними, также бывает многорычажная подвеска;
• Опорные подшипники, всегда симметричны, два подшипника, но бывают не на всех моделях;
• Опорные чашки, пыльники, проставки и т.д.

Опорный подшипник

Так вот, опорные подшипники бывают не на всех моделях. Их присутствие обязательно там, где вместе с поворотным кулаком поворачивается сам амортизатор или амортизаторная стойка. Подшипник позволяет амортизатору поворачиваться в своей верхней опоре свободно, без сопротивления и лишнего трения.

Опорный подшипник (ОП) находится над передней пружиной, через него проходит шток амортизатора. В зависимости от конструктивных особенностей, он может быть сборным или являться единой деталью, но так или иначе здесь происходит крепление амортизатора к переднему лонжерону кузова.

По своей сути деталь является подшипником качения, у него широкая обойма. ОП должен быть прочным, так как испытывает большие нагрузки при работе передней пружины, особенно по неровной дороге.

Неисправности опорных подшипников

Процедура замены

Если посмотреть на фото, то конструктивно все ОП выглядят примерно одинаково. Схема устройства передних стоек на разных автомобилях тоже имеет незначительные отличия.

Но это не дает оснований использовать, к примеру, руководство по ремонту Жигули в процессе замены опорного подшипника на автомобиле Рено Логан, Ниссан Альмера, Хендай Акцент или Митсубиси Аутлендер. Рекомендую вооружиться руководством по эксплуатации, которое прилагается к вашей машине. Даже если вы покупали подержанный автомобиль, а предыдущий владелец руководство вам не передал, найти его в сети или купить в магазинах не составит труда.

Именно это руководство к конкретному авто с конкретным двигателем является лучшим пособием по самостоятельному ремонту и обслуживанию. Чтобы вы понимали, о чем идет речь в процессе замены опорного подшипника, предлагаю ознакомиться с примерным процессом.

Я постарался выделить основные моменты, которые каждому из вас нужно обязательно знать.

Если подшипник полностью или частично сломался, то пытаться его ремонтировать не имеет смысла. Там нет элементов, которые бы подлежали восстановлению. Так что сразу смело покупайте новый подшипник. Его цена может составлять от пары сотен рублей.

• Ослабьте натяжение гаек, которые крепят опору. На большинстве авто она находятся в подкапотном пространстве. Их 3 штуки.
• Поднимите часть машины домкратом, где планируется ремонт. Снимите колесо.

Какие итоги можно сделать? ОП, то есть опорный подшипник, является сравнительно небольшим элементом подвески. При этом он играет огромную роль в качестве ее работы и безопасности управления автомобилем

Потому важно следить за его состоянием и вовремя проводить замену

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

При неисправности деталей в передней подвеске автомобиля во время движения возникают различные скрипы, стуки, щелчки и дребезжания. Понятно, что это не просто так. Подвеска отчаянно сигнализирует, что необходимо провести диагностику, и чем скорее, тем лучше.

В передней подвеске не так уж много деталей, чтобы даже при простом внешнем осмотре не определить неисправность. Для этого необязательно иметь огромный опыт в ремонте подвески

Важно здесь быть внимательным, а самое главное – нужно хорошо знать устройство автомобиля и понимать, какие функции выполняют узлы и детали автомобиля

Передняя подвеска

Рассмотрим переднюю подвеску легкового автомобиля. Несмотря на конструктивные особенности разных видов моделей, принципиально все передние подвески одинаковы. Правда, не все детали могут быть в составе подвески.

Так как у автомобиля два передних колеса, то и многие детали могут парными. Вот такой приблизительный список, что входит в состав передней подвески:

• Поворотные кулаки (или цапфы), правый и левый;
• Передние амортизаторы, правый и левый (могут быть симметричными);
• Передние пружины (в основном симметричны, но бывают правыми и левыми на некоторых моделях);
• Передний стабилизатор, он один;
• Стойки стабилизатора, их две, несимметричными бывают редко;
• Рычаги передней подвески, симметричными почти не бывают, зато могут быть верхними и нижними, также бывает многорычажная подвеска;
• Опорные подшипники, всегда симметричны, два подшипника, но бывают не на всех моделях;
• Опорные чашки, пыльники, проставки и т.д.

Опорный подшипник

Так вот, опорные подшипники бывают не на всех моделях. Их присутствие обязательно там, где вместе с поворотным кулаком поворачивается сам амортизатор или амортизаторная стойка. Подшипник позволяет амортизатору поворачиваться в своей верхней опоре свободно, без сопротивления и лишнего трения.

Опорный подшипник (ОП) находится над передней пружиной, через него проходит шток амортизатора. В зависимости от конструктивных особенностей, он может быть сборным или являться единой деталью, но так или иначе здесь происходит крепление амортизатора к переднему лонжерону кузова.

По своей сути деталь является подшипником качения, у него широкая обойма. ОП должен быть прочным, так как испытывает большие нагрузки при работе передней пружины, особенно по неровной дороге.

Неисправности опорных подшипников

Какие функции выполняют амортизаторы и верхние опоры?

Все задачи, возложенные на основные детали подвески автомобиля, можно разделить на две категории: отвечающие за безопасность водителя и пассажиров и обеспечивающие комфорт во время движения.

Так, говоря о безопасности, мы в первую очередь подразумеваем уверенный контакт колес с дорогой: минимизацию вертикальных раскачиваний, «прыжков» на ямах и ухабах и опасных отклонений траектории на поворотах. Таким образом, амортизаторы и верхние опоры создают надежное сцепление с дорожным покрытием и позволяют колесу максимально эффективно обогнуть препятствие, а затем быстро и незаметно вернуться в исходное положение.

Одновременно с этим они способствуют повышению комфорта во время езды: именно благодаря их «смягчающему» действию мы не чувствуем всех неровностей дороги, а также избавлены от постоянной тряски и назойливого дребезжания деталей автомобиля.

Опорный подшипник передней стойки ваз 2114

Опорный подшипник – часть передней подвески, являющийся опорой стойки переднего амортизатора. Основное предназначение — обеспечение подвижного соединения амортизатора и кузова автомобиля. Из-за особенностей Российских дорог, подшипник постоянно подвергается нагрузкам, и выходит из строя раньше положенного срока. Но чаще всего причиной поломки опорного подшипника является попадание в него грязи. Ресурс опорного подшипника для автомобилей марки ВАЗ 2114 составляет 40000 км.

ВАЗ 2114

При появлении посторонних звуков, хруста, скрипа, стука в стойке, незамедлительно проверьте на исправность подшипник. Так как, поломка подшипника, может в дальнейшем привести к плачевным результатам. Проверку желательно производить через каждые 15-20 тыс.км в профилактических целях. Для этого необязательно автомобиль загонять на СТО. Это можно сделать самостоятельно. Для этого Вам понадобиться помощник, который будет раскачивать автомобиль. Последовательность действий:

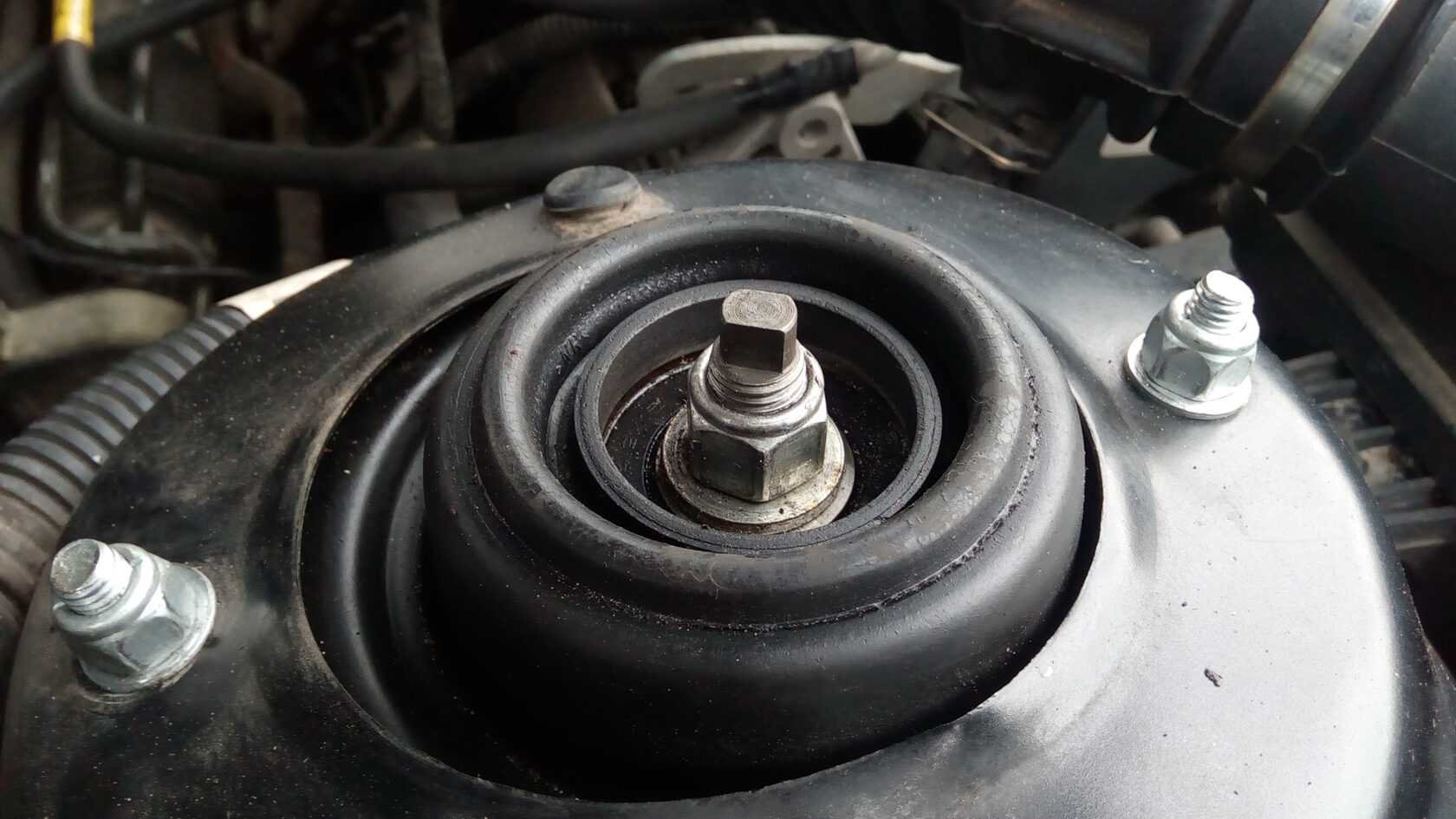

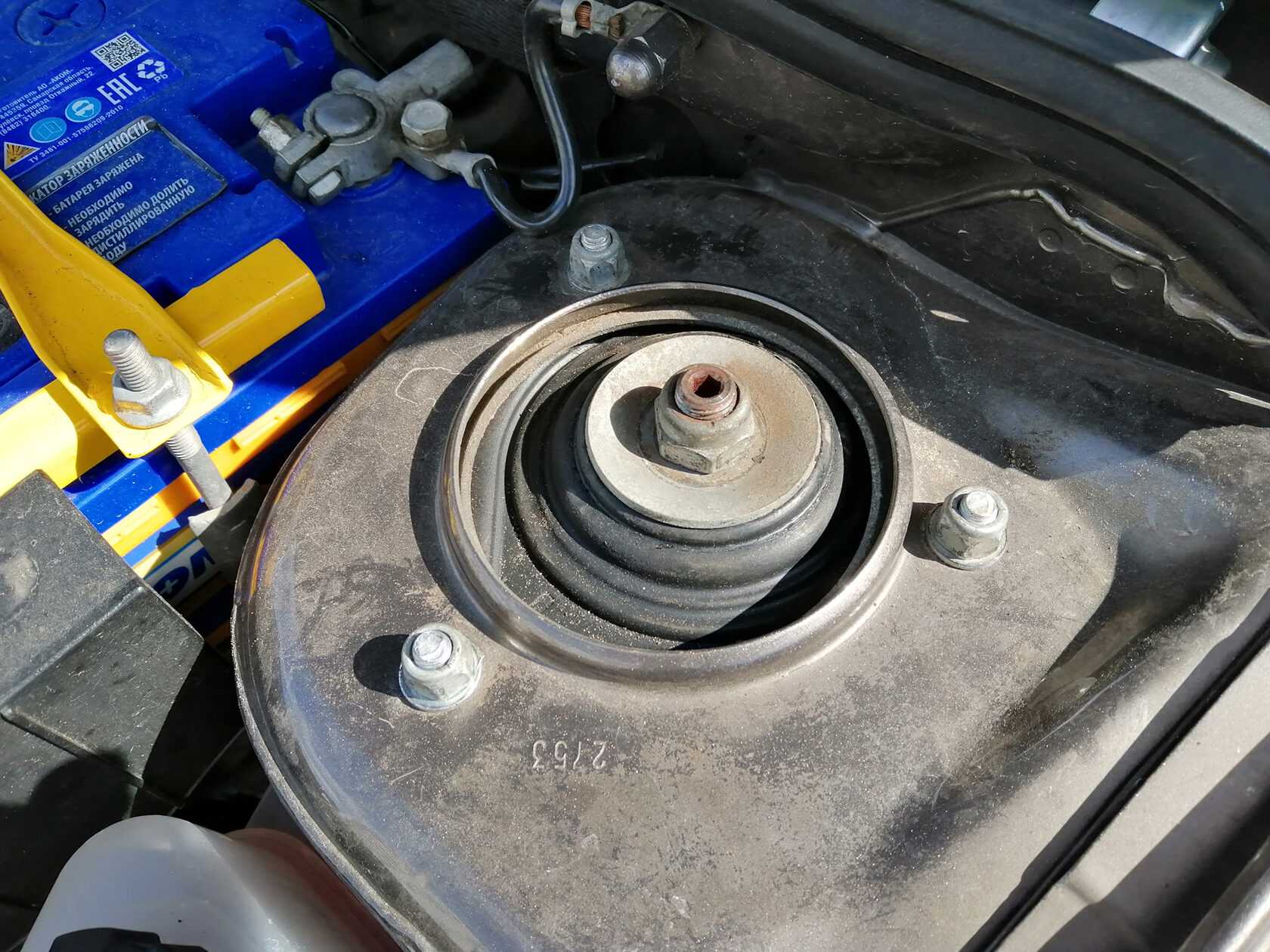

Откройте капот и снимите крышку, который расположен на подшипнике.
Попросите помощника раскачать автомобиль, а Вы в это время приложите руку к опоре

Важно, чтобы во время раскачивания стойка не «играла».. Если в процессе раскачивания появляются стук, скрип или хруст, значит подшипник вышел из строя и необходима замена. Не откладывайте ремонт на потом, так как при очередном наезде на яму подшипник может сломаться, вследствие чего стойка автомобиля может пробить капот или еще хуже

Рекомендуется менять подшипники парами, то есть с обеих сторон, даже если сломался только один. Но это уже на усмотрение владельца автомобиля

Не откладывайте ремонт на потом, так как при очередном наезде на яму подшипник может сломаться, вследствие чего стойка автомобиля может пробить капот или еще хуже. Рекомендуется менять подшипники парами, то есть с обеих сторон, даже если сломался только один. Но это уже на усмотрение владельца автомобиля

Если в процессе раскачивания появляются стук, скрип или хруст, значит подшипник вышел из строя и необходима замена. Не откладывайте ремонт на потом, так как при очередном наезде на яму подшипник может сломаться, вследствие чего стойка автомобиля может пробить капот или еще хуже. Рекомендуется менять подшипники парами, то есть с обеих сторон, даже если сломался только один. Но это уже на усмотрение владельца автомобиля.

Устройство опорного подшипника

Для того чтобы произвести замену опорного подшипника на ВАЗ 2114 не обязательно ехать в СТО. Можно своими силами произвести замену (см. видео). Пошаговая инструкция по замене опорного подшипника ВАЗ 2114:

1. Снимите колпак, одетый на ступицу и расконтрите гайку. Предварительно помощник должен нажать тормоза чтобы предотвратить вращение колеса, ну или поставьте на скорость.

   Снимаем колпак ступицы

2. С помощью домкрата приподнимите переднюю часть автомобиля на которой будете производиться замена и снимите колесо.
3. Откройте капот. Снимите крышку и сорвите гайку стойки. Открутите ее, но не до конца.

   Срываем гайку стойки

4. Открутите гайку рулевого наконечника. Перед откручиванием его необходимо расшплинтовать. Выньте палец наконечника со стойки. Для этого можете использовать монтажку и молоток.

   Снимаем наконечник рулевой опоры

5. Открутите болты крепления шаровой опоры и отсоедините ее.

   Откручиваем 2 болта крепления шаровой опоры

6. Далее нужно снять тормозной суппорт. Отсоедините тормозной шланг от стойки, вынув его из хомута. Открутите болты, предварительно расконтив лепестки шайбы.

   Снимаем тормозной шланг

7. Подвесьте суппорт на проволоке, ни в коем случае на шланге. Он может порваться.
8. Открутите три гайки, которыми крепиться к кузову опора.

   Откручиваем крепление опоры

9. Затем открутите полностью гайку ШРУСа и достаньте стойку, аккуратно вытягивая ШРУС

   Снимаем стойку

10. Стяните пружины с двух сторон с помощью специальных зажимов. Отнеситесь к этому шагу с ответственностью. Так как были случаи, что пружина срывалась.
11. Открутите опорный подшипник и замените его на новый.
12. Сборку производите в обратной последовательности. При наличии прямых рук, необходимых инструментов, замена опорного подшипника производится за пару часов.

podshipnikcentr.ru

Замена опоры передней стойки и подшипника

Работы проводятся в гаражных условиях. Наличие ямы или подъёмника необязательно.

Инструмент

Стандартный набор:

• накидные ключи, головки и шестигранники нужной размерности;
• шлицевая и крестовая отвертки;
• стяжки пружин;
• металлическая щетка для очистки болтов перед откручиванием, проникающая смазка (WD-40 либо ее аналоги).

Рулевой наконечник можно снять специальным съемником либо при помощи молотка. Также молоток и наставка нужного диаметра могут потребоваться, если наружный ШРУС прикипел на шлицах к ступице.

Учтите, что небольшие наборы универсальных головок, скорее всего, не покроют все ваши потребности. К примеру, при откручивании верхней гайки штока амортизатора сам шток нужно придерживать шестигранником. Для предотвращения проворачивания пальца стойки стабилизатора в нем может быть, к примеру, углубление под торкс, поэтому открутить и закрутить стабилизатор обычной головкой не выйдет – нужен накидной ключ.

Также в некоторых автомобилях гайка крепления ШРУСа может быть не обычной – под шестигранник, а специальной многогранной формы. Обязательно уточните эти моменты перед ремонтом, чтобы в процессе разборки не обнаружилась недостача инструмента.

Размерность крепежей, а также требования к усилиям зажатия можно найти в руководстве по ремонту и эксплуатации вашего автомобиля. Если у вас нет слесарного опыта и отточенного мышечного чувства степени затяжки гаек, рекомендуем сборку осуществлять только при помощи динамометрического ключа. Разумеется, что свернуть резьбу ступичной гайки у вас не получится, но испортить резьбу крепления направляющих суппорта можно.

Как осуществить снятие и поменять

Для начала полностью демонтируем стойку. В первую очередь необходимо открутить верхний шток амортизатора с помощью двух ключей. Также для демонтажа может быть использован спецключ.

Нижняя часть стойки снимается традиционным способом или просто выводится из чаши опоры. Для этого автомобиль приподнимается домкратом. Затем снимается опора.

При неисправности опорного подшипника имеет смысл провести ревизию всего узла амортизатора. Если видны повреждения какого-либо из элементов, он требует замены. После демонтажа стойки с опорой необходимо тщательно очистить посадочное место от грязи и проверить механизм на коррозийные повреждения. Затем надо зачистить металл от коррозии (при её наличии), обработать преобразователем ржавчины и покрасить. Старая опора, особенно с повреждениями, ремонту не подлежит, поэтому её меняют на новую. Оцените работоспособность узла, возможно, его можно отремонтировать частично.

Затем стойку собирают, не снимая стяжек пружин, и устанавливают обновлённый узел на место. Перед демонтажем пометьте маркером положение всех крепёжных гаек и штока, чтобы сохранить угол кастора. Стяжки не снимаются до конца работ.

Закрепив стойку на нижнем рычаге подвески, аккуратно поднимайте узел с помощью домкрата. Лучше эту операцию выполнять с помощником. Один механик поднимает домкрат, а второй следит за совмещением посадочных шпилек опоры.

Юрий Мягченков Любитель-автомобилист. Стаж вождения 11 лет. Можно делать наоборот — поднять кузов машины, оставив подвеску с колесом на грунте. Затем установить и закрепить опору. После чего медленно опускать домкрат, одновременно центруя шток амортизатора в посадочном месте опоры. Такая установка позволяет более естественно поместить узел в посадочном гнезде.

После окончательной усадки штока в отверстии опоры закручиваем крепёжные гайки. При обозначении в инструкции значений момента затяжки следует воспользоваться динамометрическим ключом.

Не забываем после закрепления всех элементов снять стяжку пружины стойки. По окончании ремонта перед выездом на дороги общего пользования необходимо провести тестовую поездку по пустой дороге: так нужно проверить работоспособность рулевого управления и отсутствие посторонних шумов в подвеске.

Разновидности

На данный момент автомобили ВАЗ 2110 оснащаются различными типами подшипников, которые имеют свои конструктивные и функциональные особенности. Рассмотрим их.

Тип подшипника	Особенности
Со встроенным внутренним или внешним кольцом	Их особенность заключается в наличии специальных монтажных отверстий, которые предусмотрели производители. Это позволяет не использовать дополнительные фланцы. Подобные подшипники гарантируют вращение узлов при использовании как внутреннего, так и внешнего кольца
С отделяемыми кольцами	В подобных подшипниках кольца монтируются внутри
С отделяемым устанавливающимся снаружи кольцом	Особенность элемента в том, что внешнее при желании отделяется, а внутреннее кольцо словно сливается с корпусом автомобиля
Разделенные одиночные	Существенного отличия от рассматриваемых подшипников здесь нет, однако жесткость колец значительно выше.

При выборе подшипника следует ориентироваться на качество. Это самый главный критерий при покупке.

Что выбрать?

Теперь поговорим о том, что сегодня готовы предложить нам производители.

Если вышел из строя один подшипник, менять все равно следует оба. Иначе возникнет неравномерный износ, машина начнет затрачивать больше топлива и пр.

Штатные. Их покупка обойдется вам примерно в 300-400 рублей за штуку, в зависимости от региона и магазина. Неплохая конструкция, солидный ресурс.
Дешевые китайские опоры. За них вы заплатите примерно 300 рублей, однако качество буквально кричит не покупать.
Зарубежные и отечественные аналоги

Здесь особое внимание советуем обратить на такие изделия как ТРЕК, АСОМИ, SS20, Fenox. Добротное качество, более солидный ресурс по сравнению со штатными

Но за качество придется заплатить. Любой из представленных подшипников сегодня обойдется не дороже 800 рублей за единицу.
Если простой замены подшипника недостаточно, придется поменять всю верхнюю опору. На это вы затратите порядка 1500-3000 рублей. Причем только на одну опору.
Те, кто не хочет заниматься ремонтом своими руками, считая процедуру замены опорного подшипника слишком сложной, могут обратиться на станции технического обслуживания. За замену одного элемента вы заплатите минимум 500 рублей.

Какие из представленных опорных подшипников лучше, вопрос популярный. Выбирайте качественные аналоги, или останавливайте свой выбор на отечественных родных компонентах. Но ни в коем случае не берите Китай, если вам дорог ваш автомобиль.

Опорный подшипник: устройство и особенности

Подшипники опорные изготавливаются из очень прочного материала, поскольку подвержены большим эксплуатационным нагрузкам, особенно при езде по бездорожью. Во избежание быстрого изнашивания, опорный элемент накрывают защитным чехлом. Конструкция подшипника довольна простая и состоит из трех основных элементов:

• верхняя пластина с крепежным элементом;
• непосредственно сам подшипник;
• основание чашечки (чаще всего, эта часть опорного подшипника впрессована в верхнюю пластину вместе с самим подшипником).

В зависимости от разных технических и конструктивных характеристик опоры передних стоек могут быть нескольких видов:

• опорный подшипник с отделяемым внутренним кольцом (наружное кольцо соединено с корпусом);
• опорный подшипник с отделяемым наружным кольцом (внутреннее кольцо соединено с корпусом);
• опорный подшипник со встроенным внутренним или наружным кольцом (процесс монтажа происходит без использования прижимных фланцев);
• одиночно-разделенный опорный подшипник (наружное кольцо разделено в одной точке, что значительно повышает жесткость и обеспечивает точное вращение наружного кольца).

Для чего нужны опорные подшипники?

Нужно сначала понимать, как устроена сама подвеска в автомобилях. В частности, передняя. Все подвески в современных автомобилях примерно одинаковы, хотя у каждой модели есть свой ряд особенностей. Опорные подшипники передней стойки стоят далеко не на каждом транспортном средстве. Они обязательно будут там, где амортизатор или амортизаторная стойка поворачиваются вместе с поворотным кулаком. Благодаря подшипнику амортизатор свободно поворачивается в своей верхней опоре. Лишнее трение и сопротивление при этом отсутствуют. Находятся опорные подшипники стойки наверху, над передней пружиной. Шток амортизатора проходит именно через данную деталь. Подшипники могут быть сборными, либо выполняются как одна, единая конструкция. Но именно в этой части автомобиля всегда происходит крепление амортизатора к переднему лонжерону кузова.

Расположение опорника

И снабжается широкой обоймой. Конструкция испытывает весьма серьёзные нагрузки, потому параметр прочности для неё становится особенно важным. Особенно это актуально для путешествий по неровной дороге.

Какие функции выполняет опорный подшипник

Опорные подшипники передних стоек являются основными элементами амортизационной системы и входят в составную часть стойки типа Макферсон. Передние опорные подшипники такого типа устанавливаются практически на все переднеприводные автомобили, у которых движение амортизационной стойки либо амортизатора происходит одновременно с поворотными кулаками.

Это интересно: Установка зажигания и ВВ провода на автомобиле Киа Спектра

Место расположения опорного подшипника — над амортизатором, немного выше передней пружины, при этом шток амортизатора должен проходит сквозь него. Опорный подшипник или опора передней стойки – деталь повышенной прочности, обеспечивающая подвижное соединение кузова автомобиля и амортизатора. Такой подшипник представляет собой одну из разновидностей подшипника качения.

Где расположен опорный подшипник, место установки

Как уже было сказано, базируется ОП в корпусе верхней опоры, которая расположена под капотом автомобиля, а именно на стаканах кузова, под левым и правым передними колесами.

Верхняя часть опоры находится сверху этих «стаканов». Обычно стойка крепится на 3-4 болта, а посредине опоры расположена центральная гайка крепления штока.

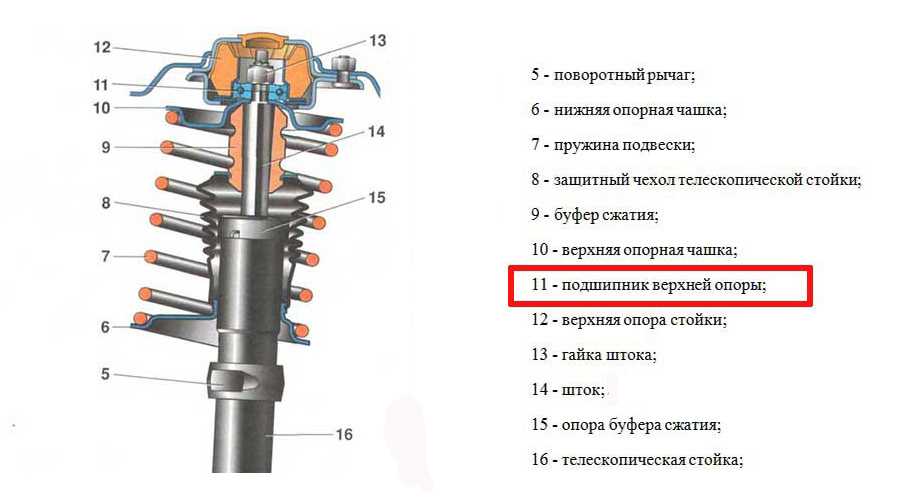

Общая схема узла

Вариантов исполнения узла верхней опоры и подшипника зависят от марки авто. Общая схема соединения при этом остается неизменной: стойка крепится к кузову автомобиля в строго определенном месте. Обеспечивается жесткость крепежа, подвижность узла, за счет установки подшипника качения.

Таблица – деталировка узла передней стойки

№Номер деталиНаименование детали

1	11180-2902840-00	Подшипник
2	11180-2902812-00	Буфер хода сжатия с защитным кожухом
3	11180-2905002-00	Стойка телескопическая правая
4	11190-2902812-00	Буфер хода сжатия с защитным кожухом
5	11190-2905002-00	Стойка телескопическая правая
6	21080-2901056-00	Гайка М14х1,5
7	11180-2902810-00	Ограничитель хода верхней опоры стойки
8	11180-2902821-00	Опора верхняя стойки в сборе
9	21080-2902830-00	Болт
10	11180-2902834-00	Ограничитель хода сжатия верхней опоры стойки
11	11180-2902760-01	Чашка пружины верхняя
12	11180-2902760-00	Чашка пружины верхняя
13	11180-2902723-00	Прокладка изолирующая пружины верхняя
14	11190-2902723-00	Прокладка изолирующая пружины верхняя
15	11190-2902712-00	Пружина передней подвески
16	11180-2902712-00	Пружина передней подвески

Как проверить опорный подшипник

Далее рассмотрим вопрос о том, как определить неисправность опорного подшипника своими руками по характерному признаку. Сделать это достаточно просто. Чтобы распознать как стучать опорные подшипники, существует три метода проверки “опорника” в домашних условиях:

1. Необходимо снять защитные колпаки и прижать верхний элемент штока передней стойки пальцами. После этого раскачать машину из стороны в сторону за крыло (сначала в продольном, а затем в поперечном направлении). Если подшипник неисправен — вы услышите знакомый стук, который слышали при движении машины по неровной дороге. При этом кузов машины будет раскачиваться, а стойка либо стоять на месте, либо двигаться с меньшей амплитудой.
2. Положите руку на виток передней амортизационной пружины и попросите кого-нибудь сесть за руль и покрутить руль из стороны в сторону. Если подшипник изношен — вы услышите металлический стук и ощутите рукой отдачу.
3. Можно ориентироваться на звук. Проедьтесь на машине по неровной дороге, в том числе по “лежачим полицейским”. При значительной нагрузке на систему подвески (резкие повороты, в том числе на большой скорости, переезд кочек и ям, резкой торможение) из передних колесных арок будет слышен металлический стук опорных подшипников. Вы также ощутите, что управляемость машины ухудшилась.

Вне зависимости от состояния опорных подшипников рекомендуется выполнять проверку их состояния через каждые 15…20 тысяч километров пробега.

Проверка “опорников” на ВАЗах

Как стучат опорные подшипники

Для продления строка службы данного подшипника очень часто, если это позволяет конструкция, автомастера промывают и меняют смазку. В случае, если деталь частично или полностью вышла из строя, то ремонт опорного подшипника не производят, а делают его замену. В связи с этим возникает логичный вопрос — какие опорные подшипники лучше приобрести и поставить?

Ремонт опорного подшипника Ford Mondeo

Подробная фото-инструкция по самостоятельном восстановлении работоспособности опорного подшипника Форд Мондео. Ремонт опорного подшипника стойки амортизатора Ford Mondeo своими рукамиПодробнее

Амортизатор (амортизаторы автомобиля)

Амортизатор обеспечивает безопасность и комфорт при движении поглощая удары, толчки, колебания подвижных элементов подвески

Поэтому важно своевременно устранять проблемы амортизаторов, — правильно обслуживать и своевременно менять.Подробнее.  . Проверка амортизаторов автомобиля

Проверка амортизаторов автомобиля

В этом видео показываются последствия неисправных амортизаторов, а также описываются популярные способы проверки: покачивание, поведение на дороге, на что смотреть при визуальной диагностикеПодробнее

Инструкция по замене опорного подшипника на автомобиле ВАЗ + видео

В качестве примера можно рассмотреть процесс снятия-установки детали со стойки переднеприводного автомобиля ВАЗ.

Замена с демонтажем стойки

Работать на снятой стойке проще, соответственно уменьшается вероятность ошибок. К тому же для начинающих особенно важна наглядность процесса.

1. Машина поднимается с нужной стороны домкратом и устанавливается на надёжную подставку. Работать только на домкрате категорически нежелательно. Снимается колесо.
2. От поворотного рычага стойки отсоединяется рулевая тяга, для чего гайка пальца расшплинтовывается, отворачивается на несколько оборотов, коническое соединение напрягается монтировкой и наносится резкий удар молотком сбоку проушины. Приём требует некоторой тренированности, но всегда можно воспользоваться съёмником.
3. Отсоединяются два нижних болта крепления поворотного кулака, причём один из них является регулировочным для установки угла развала, поэтому по окончании работ эту регулировку придётся проделать. Болты имеют свойство намертво закисать, поэтому может потребоваться проникающая смазка или даже горелка. После чего они комплектом меняются на новые.
4. Отвернув три гайки стакана под капотом можно извлечь стойку в сборе из-под автомобиля.
5. Для замены опоры надо сжать пружину. Применяются винтовые стяжки или в условиях автосервиса специальное гидравлическое приспособление. После сжатия опора освобождается, можно открутить гайку штока амортизатора, снять опору и заменить её на новую, проведя все операции в обратном порядке.

https://youtube.com/watch?v=rSvZ90qb5X4

Удобнее всего пользоваться в работе ударными гайковёртами, электрическими или пневматическими. Действие обычными ключами может вызвать затруднения, хотя вполне возможно.

Замена без снятия стойки

Если нет желания проводить операции регулировки развала, и есть уверенность в своих силах по работе в условиях ограниченного доступа, то для замены опорника, стойку с машины можно и не снимать.

В этом случае гайку штока амортизатора лучше ослабить заранее, пока машина на колёсах и к гайке есть удобный доступ. Открутить её потом будет гораздо легче.

Рулевая тяга отсоединяется аналогично, а чтобы можно было отодвинуть амортизатор максимально вниз, надо открутить стойку стабилизатора. После отсоединения опоры от кузова становится возможным поставить на пружину стяжки и проделать все прочие операции, как описано выше.

Регулировочные болты при этом остаются на месте и углы подвески не изменяются.
